Produkto tipas	Aukšto slėgio plovimo mašina
Modelis	TM18135
Prekės ženklas	Tryton
Matmenys (plotis x gylis x aukštis)	800 x 600 x 850 mm
Svoris	45 kg
Maitinimo įtampa	400 V / 50 Hz, 3 fazės
Prijungimo galia	6,5 kW
Vandens slėgis	10 bar
Vandens srautas	15 l/min
Bako talpa	20 l
Maksimali plovimo temperatūra	85°C
Korpuso medžiaga	Nerūdijantis plienas
Pagrindinės funkcijos	Aukšto slėgio plovimas, skalavimas, džiovinimas
Montavimas	Stacionari, prijungimas prie vandens ir elektros tiekimo
Priežiūra	Reguliarus filtro valymas, kalkių šalinimas, purkštukų tikrinimas
Saugumas	Apsauginis jungiklis, apsauga nuo perkaitimo, durų užraktas
Atsarginės dalys	Galimi purkštukai, filtrai, tarpinės, siurbliai
Garantija	2 metai

Dažnai užduodami klausimai - TM18135 Tryton

Kaip paleisti Tryton TM18135 plovimo mašiną?

Reikia prijungti įrenginį prie maitinimo ir vandens, įdėti indus, pasirinkti programą naudojant valdymo skydelį ir paspausti paleidimo mygtuką.

Kokios plovimo programos yra prieinamos?

Plovimo mašina siūlo programas: intensyvi, įprasta, eko ir greita. Išsami informacija pateikiama instrukcijoje.

Ar galiu naudoti įprastą ploviklių indaplovėms?

Taip, tačiau rekomenduojama naudoti ploviklius, skirtus aukšto slėgio plovimo mašinoms, kad būtų išvengta įrenginio pažeidimo.

Kaip dažnai reikia valyti filtrą?

Filtrą reikia valyti po kiekvieno plovimo ciklo, kad būtų užtikrintas optimalus našumas.

Ką reiškia mirksintis indikatorius skydelyje?

Mirksintis indikatorius gali rodyti klaidą, pvz., vandens trūkumą, užsikimšusį filtrą ar perkaitimą. Patikrinkite instrukciją, kad nustatytumėte klaidos kodą.

Kaip pašalinti kalkes iš plovimo mašinos?

Reikia naudoti specialią kalkių šalinimo priemonę pagal instrukciją. Procesą reikia atlikti kas 3 mėnesius, priklausomai nuo vandens kietumo.

Kodėl indai nėra gerai išdžiovinti?

Tai gali būti dėl per mažo skalavimo priemonės kiekio, per žemos temperatūros ar netinkamos programos. Patikrinkite nustatymus.

Ar galima prijungti plovimo mašiną prie karšto vandens?

Rekomenduojama prijungti prie šalto vandens, nebent instrukcija leidžia naudoti karštą. Per aukšta temperatūra gali pažeisti įrenginį.

Kaip sureguliuoti vandens slėgį?

Slėgis reguliuojamas gamykloje ir jo nereikia keisti savarankiškai. Iškilus problemoms, kreipkitės į servisą.

Kur galiu nusipirkti atsarginių dalių TM18135?

Atsarginės dalys yra prieinamos pas įgaliotus Tryton prekiautojus ir internetinėse parduotuvėse. Užsakydami nurodykite modelio numerį.

NAUDOJIMO INSTRUKCIJA TM18135 Tryton

Išsaugokite šią naudojimo, kad galétumėte pasinaudoti ją ateityje.

JSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais ⚠️ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

SAUGAUS NAUDOJIMO NUORODOS:

JSPÉJIMAS! Šio jrenginio negali naudoti asmenys (iskaitant vaikus) su fiziniais, jautrumo ar psichikos sutrikimais, arba neturintys pakankamai patirties ir žinių, išskyrus atvejus, kai jie dirba prižiūrimi arba nurodymus del jrenginio naudojimo iš asmens, atsakingo už jų saugumą.

■ Elektrosauga

a) Prieš kiekvieną naudojimą patikrinti, ar maitinimo laidas ir kištukas nesugadinti. Nenaudoti įrenginio, jeigu jo laidas arba kištukas pažeisti. Pažeistą maitinimo laidą turi pakeisti įgalioto technikinio aptarnavimo punkto darbuotojas arba kvalifikuotas asmuo, kad būty išvengta smūgio rizikos.
b) Irenginys – tai II klasės gaminys su dviguba izoliacija, be išorinio jžeminimo.
c) Naudokite tik lauko sąlygoms skirtus prailgintuvus. Prailgintuvo laidas turi būti visiškai išvyniotas, kad jis neperkaistų.
d) Naudokite prailgintuvus pritaikytus prie maitinimo įtampos ne mažesnės nei vardinė įrenginio įtampa. Netinkamų prailgintuvų naudojimas gali būti pavojingas.
Nenaudokite pažeistų prailgintuvų. Prieš kiekvieną naudojimą būtina patikrinti prailgintuvą, pažeistą prailgintuvą būtina pakeisti.
e) Visos elektrai laidžios dalys turi būti apsaugotos nuo vandens. Maitinimo laido bei prailgintuvo sujungimo vieta negali būti vandenyje. Naudojamo prailgintuvo lizdas ir kištukas turi būti nelaidū vandeniui.
f) Norėdami sumažinti elektros smūgio riziką, nejjunkite bei nedirbkite su įrenginiu lietaus arba audros metu. Jei vanduo patenka į elektrinį įrenginį, padidėja elektros smūgio rizika.
g) Niekada nelieskite kištuko ar lizdo šlapiomis rankomis.
h) Niekada nekilnokite ir nenešiokite jrenginio už laido, netraukite už juo. Laidq laikykite atokiau nuo šilumos šaltinių, alyvos, aštrių briaunų bei judančių dalių. Pažeisti arba susipynę laidai didina elektros smūgio riziką.
a) Darbo vieta turi būti švari bei tinkamai apšviesta. Dirbdami netvarkingoje ir silpnai apšviestoje vietoje rizikuojate susižaloti.
b) Nenaudokite jrenginio sprogioje aplinkoje, kur yra degüs skysčiai, degios dujos arba dulkės. Dirbant pavojingose zonose (pvz. degalinėse) būtina laikytis atitinkamų saugos reikalavimų.

■ Saugumas darbo vietoje

c) Sprogimo pavojus! Nepurkšti degių skysčių. Šiai grupei priklauso, pvz. benzinas, dažų skiedikliai arba mazutas. Susidarę garai yra degūs, sprogūs ir nuodingi.

d) Netinkamo naudojimo atveju aukšto slėgio vandens srovė gali būti pavojinga. Nenukreipkite vandens srovės į žmones, gyvūnus, veikiančius elektros prietaisus bei ant įrenginio.

e) Nenaudokite jrenginio, jeigu netoli yra žmonių, nebent jie dėvi apsauginius rūbus.

f) Nejjunkite bei nenaudokite jrenginio pernelyg šaltoje vietoje, nes jis gali užšalti

g) Nevalykite daiktu, kurių sudėtyje yra pavojingu medžiagų, kenksmingų sveikatai, pvz. asbesto.

h) Plovimas, kuriuo metu susidaro nuotekos, kurių sudėtyje yra alyva, pvz. variklio arba mašinos grindų valymas, leidžiamas tik plovyklose, turinčiose alyvos separatorius.

■ Žmonių sauga

a) Aukšto slėgio plovyklos negali naudoti vaikiai bei nekvalifikuoti asmenys.
b) Naudodami jrenginj, bükite jžvalgus, stebekite, kas vyksta ir elkitės atsargiai. Niekuomet nenaudokite jrenginio, jei esate pavargęs, jei vartojote alkoholį arba kitokius svaigalus bei vaistus. Neatidumas gali sukelti rimtus sužalojimus.

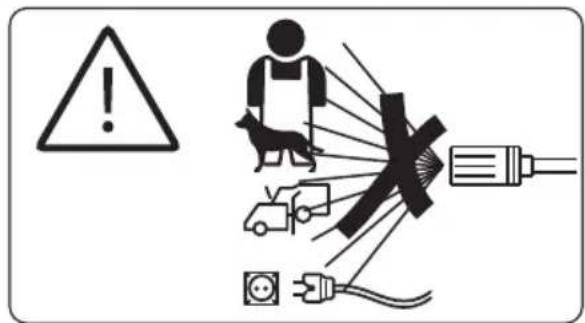

c) Naudokite irengini tik pagal paskirti. Nenukreipkite vandens srovės i žmones, tam kad nuvalyti rūbus arba avalynę.
d) Devėkite apsauginius rūbus saugančius nuo besitaškančio vandens bei purvo. Visada devėkite apsauginius akinius ir klausos apsaugos priemones.
e) Nenaudokite aukšto slėgio plovyklos ant kopėčių, pastolių arba kitose nestabiliose padėtyse. Neišsilenkite pernelyg. Išlaikykite tinkamą kūno laikyseną ir pusiausvyrą. Tai leidžia geriau kontroliuoti įrenginį netikėtose situacijose.

■ Tinkamas naudojimas ir priežiūra

a) Šis jrenginys yra skirtas naudoti su plovimo priemonėmis, teikiamomis arba rekomenduojamomis gamintoju. Kitų plovimo priemonių naudojimas arba cheminių medžiagų naudojimas gali neigiamai paveikti jrenginio saugumą. Nenaudokite plovimui tirpiklių, rūgščių, acetono, nes jie gali sugadins panaudotas jrenginio gamybai medžiagas.

b) Nenaudokite jrenginio esant temperatūrai žemesnei nei 5 C.

c) Aukšto slėgio žarnos, priedai ir sujungimo elementai yra svarbūs įrenginio saugumui. Naudokite tik aukšto slėgio žarnas, priedus bei sujungimo elementus rekomenduojamus gamintoju.

d) Nenaudokite jrenginio jeigu jo maitinimo laidas arba jo svarbios dalys, pvz. apsaugos įtaisai, aukšto slėgio žarnos, purškimo pistoletas yra pažeisti.

e) Naudokite tik originalias, patvirtintas gamintoju, atsargines dalis – taip užtikrinsite saugų darbą.

f) NIEKADA NEPALIKITE PLOVYKLOS BE PRIEŽIŪROS. Jei daroma ilgesnė pertrauka, būtina išjungti įrenginį pagrindiniu

jungikliu arba ištraukti kištuką iš elektros lizdo.

g) Kai jrenginys veikia, būtina palaikyti nuolatinį vandens tiekimą. Be vandens jrenginys gali gęsti.

PASKIRTIS:

Ši aukšto slėgio plovykla tai valymo įrenginys skirtas buitiniam naudojimui, būtent: įrankių, mašinų, transporto priemonių, pastatų, fasadų, terasų, daržo įrankių ir pan. valymui aukšto slėgio vandens srove (jeigu reikia su valikliu).

Irenginys gali būti naudojamas temperatūroje nuo +5 iki +50 °C.

Šis jrenginys buvo suprojektuotas tik darbui su švariu vandeniu. Negalima naudoti nešvaraus vandens, kuriame yra smėlio, cheminių medžiagų, nes tai gali būti greito susidėvėjimo priežastimi.

Bet koks plovyklos panaudojimas ne pagal paskirtį sukelia garantijos praradimą, o gamintojas tokiu atveju neatsako už atsiradusias žalas.

Tinkamas naudojimas taip pat apima saugos nuorodu, montavimo instrukcijos bei naudojimo instrukcijos nuorodu laikymąsi. Asmenys, kurie naudoja jrenginį, atlieka priežiūros darbus turi susipažinti su šiomis nuorodomis bei ir turi būti informuojami apie galimus pavojus.

Be to būtina laikytis nelaimingų atsitikimų prevencijos nuostatų.

Taip pat būtina laikytis kitų profesinės sveikatos ir saugos nuostatų.

Gamintojas néra atsakingas už vartotojo atliktus pakeitimus bei su tuo susijusias žalas.

Tinkamas aukšto slėgio plovyklos naudojimas taip pat apima priežiūrą, saugojimą, transportavimą ir remonta.

Plovyklos remontas turi būti atliktas tik visada turi būti atliekamas tiktai igaliotoje dirbtuveje pagal gamintojo nurodymus. Jrenginių maitinamų iš elektros tinklo remontą gali atlikti tik igalioti asmenys.

KOMPLEKTACIJA:

• Aukšto slėgio plovykla– 1vnt.
• Purškimo pistoletas—1vnt.
  • Antgalio prailgintuvas—1vnt.
  • Véduoklinis antgalis su slégio reguliavimu – 1 vnt.
  • Rotacinis antgalis – 1 vnt.
  • Priedų laikiklislįnt.
  • Elektros maitinimo laido laikikliai 1vnt.
  • Aku što slėgio žarna 5 m 1vnt.
• Žarnos adapteris 1vnt.
  • Vandensjungties apsauginis antgalis –1vnt.
• Aukšto slėgio išėjimo angos apsauginis antgalis — 1vnt.
  • Tvirtinimo varžtas 1vnt.
• Irankis purkštuko valymui- 1vnt.
• Garantinis lapas–1vnt.
  • Naudojimo instrukcija 1vnt.

IRENGINIO ELEMENTŲ APRAŠYMAS (žiūr. 2-3 p.):

1. Antgalio prailgintuvas
2. Véduoklinis antgalis su slégioreguliavimu
3. Rotacinis antgalis
4. Aulšto slėgio žarna
5. Priedų laikiklis

6. Elektros maitinimo laido laikikliai

7. Žarnos adapteris

8. Vandens jungties apsauginis antgalis
9. Aukšto slėgio išėjimo angos apsauginis antgalis
10. Tvirtinimo varžtas
11. Jrankis purkštuko valymui

Pav.Bahlens jleidimo jungtis su rěčiu (filtru)

1. Pagrindinis jungiklis (jjungti/išjungti)
2. Talpos kamštis
3. Talpa plovimo priemonei
4. Rankena jrenginio pernešimui
5. Ištraukiama rankena
6. Ištraukiamosios rankenos atblokavimo mygtukas

Pav. Du20o slégio išejimo anga

Pav.Palidimo svirtis

1. Apsauginis mygtukas

Pav.Nu23to slėgio purkštukas

1. Srovės reguliavimo žiedas

2. Slėgio reguliavimo žiedas

TECHNINIAI DUOMENYS:

Variklio tipas	Šepetinis
Nominali įtampa	230 V
Nominalieji dažniai	50 Hz
Jėjimo galia	1850 W
Darbinis slėgis	9 Mpa (90 bar)
Maks. Leistinas slėgis	13,5 Mpa (135 bar)
Siurbiamo vandens kiekis	5,7 l/min
Maksimalus siurbiamo vandens kiekis	7,1 l/min
Saugumo klasė	/
Saugumo lygis	IPX5
Tiekimo temperatūra (maks.)	50°C
Maks. slėgis įleidžiamojoje angoje	0,4 Mpa (4 bar)
Maitinimo laido ilgis	5 m
Akustinio slėgio dydis (LpA)	76 dB(A)
Akustinės galios lygis (LwA)	93 dB(A)
Matavimo nuokrypiai K_lo,K_lo	3 dB(A)
Vibracijos lygis pagal EN 60335-2-79 (matavimo nuokrypiai - 1,5m/s ^2 )	<2,5 m/s ^2
Svoris	11 kg

PARUOŠIMAS:

Plovykla yra teikiama pakuotėje jau dalinai paruošta naudojimui. Išpakavę, išimkite plovyklą ir visus jos elementus. Itsitikinkite, ar joks elementas nėra pažeistas. Jeigu rasite brokuotų elementų, gražinkite produktą platintojui.

Nesumontuotus elementus prijunkite vadovaudamiesi instrukcija.

JSPĖJIMAS: Polietileno pakuotę laikykite atokiau nuo vaikų. Pavojus uždusti.

MONTAVIMAS:

JSPÈJIMAS: Prieš pradedami jrenginio montavimą jsitikinkite, kad plovyklą yra išjungta bei atjungta nuo elektros maitinimo.

1. Šumontuokite laikiklius elektros laidui (7) taip, kaip parodyta 2 psl. esančioje B iliustracijoje.
2. BJždėkite laikiklj priedams (7) ir pritvirtinkite jį varžtu (11) (pav.)
3. Prisukite aukšto slėgio žarna (5) prie purškimo pistoleto (1). Tvirtam prisukimui naudokite 17 mm raktą (raktas nėra pristatomas komplekte) (žiūr. pav. C, 2 p.).
4. Pašalinkite apsauginj antgalj (10) iš aukšto slėgio angos (20) ir prie jos prisukite kitą aukšto slėgio žarnos galą (5) sujungėju. Sujungėją prisukite ranka, tai apsaugos nuo atsitiktinio sraigto sugadinimo (žiūr. pav. D, 2 p.).
5. Uždėkite antgalio prailgintuvą (2) ant aukšto slėgio pistoleto (1) ir užblokuokite, pasukdami 90 laipsnių kampu rodyklės kryptimi (žiūr. pav. E, 3 p.).
6. Jilginamaji vamzdj (2) jstatykite norimą purškimo antgalj (3 arba 4) ir jj užfiksuokite, pasukdami 90° rodyklės kryptimi (žiūr. pav. E, 3 p.).
7. Kad jrenginys netyčia pats nejsijungtu, reikėtu užblokuoti paleidimo svirti (21) apsauginio mygtuko pagalba (22) (žiūr. pav. F, 3 p.).

■ Vandens pajungimas

JSPÈJIMAS: Irenginys negali büti prijungtas tiesiogiai prie geriamojo vandens tiekimo tinklo.

Vanduo panaudotas jrenginyje laikomas netinkamu gerti.

Prijungimo prie geriamojo vandens tinklo atveju būtina naudoti skyrikli BA pagal EN 12729 (nepristatomas).

Skyriklis – tai jrenginys skirtas blokuoti užteršto skysčio grjižimui j vandentiekj. Skyriklis jrengtas tarp vandentiekio ir vidinės vandens sistemos sudaro atskirą saugos zoną (buferį), kurioje nesusimaišo du skysčių, iš kurių vienas gali užteršti kitą, tipai.

Vandens pajungimas prie čiaupo

Prijungimo parametrai - žiūrėkite: firminė lentelė/techniniai duomenys. Isitikinkite, kad slėgis palaikomas tarp 0,01MPa ir 0,4MPa.

Laikykitės vietinės vandentiekio įmonės taisyklių. Privedimo vamzdis negali būti trumpesnis nei 5 m.

Nenaudokite gedusių vandens tiekimo vamzdžių.

Nuimkite vandens jleidimo (13) apsauginj gaubtą (9) ir sujunkite ji vandens žarna su vandens tiekimo čiaupu. Jeigu reikia pritvirtinkite žarnos adapterj (8).

1. Atsukite vandens čiaupą.

VEIKIMAS:

■ Stabilumo salygos

JSPÉJIMAS: Prieš pradedant darbą arba atliekant aptarnavimo darbus, užtikrinti jrenginio stabilumą, kad būty išvengta nelaimingų atsitikimų, sužalojimų.

Jrenginio stabilumas yra užtikrintas, kai jis stovi vertikaliai, lygiame paviršuje.

Paleidimas:

1. Jsitikinkite, kad maitinimo šaltinio parametrai atitinka plovyklos parametrus.
2. Jsitikinkite, kad pistoleto apsauginė rankena yra užblokuota.
3. Jeigu naudojate prailgintuvą, jsitikinkite, kad jo parametrai, laidų skerspjūviai atitinka plovyklos parametrus. Rekomenduojama naudoti kuo trumpesnius prailgintuvus. Prailgintuvas turi būti visas išvyniotas.
4. Prijunkite jrenginj prie elektros tinklo.
5. «Pasukite pagrindinj jungiklj (14) iki padėties (žiūr. pav. G, 3 p.).
6. Paspauskite bei atlaisvinkite apsauginj mygtuką (22) ant pistoleto ir patraukite paleidimo svirtį (21).

JSPÉJIMAS: Būtina, kad paleidimo svirtis būtu jungta po 1 arba 2 minučių jungus įrenginį. Kitu atveju vandens temperatūra plovykloje gali pasiekti kritinę ribą, galinčia

pažeisti plombas jrenginio viduje.

JSPÉJIMAS! Kai jrenginys veikia, reikia pasirūpinti pastoviu vandens tiekimu. Darbas be vandens jau po 2 minučių gali sugadinti aukšto slėgio plovyklą. Jeigu jrenginyje po 2 minučių nesusidaro slėgis, būtina ji išjungti bei atlikti veiksmus aprašytus «Gedimų šalinimas».

■ Valymo aukštu slėgiu darbai

JSPĖJIMAS! Sužalojimų pavojus!

Dėl vandens srauto išeinančio iš aukšto slėgio purkštuko pistoletas veikiamas aukšta atatrankos jėga.

Jūsų kūno padėtys turi būti tvirta, pistoletą ir antgalį laikykite tvirtai.

Aukšto slėgio vandens srautas gali sugadinti vožtuvus ir/arba automobilio padangas. Pirmasis pavjoaus signalas – tai padagos spalvos pakeitimai. Sugadintos padangos yra pavojingos gyvybei. Valymo metu išlaikykite min. 30 cm atstumą.

■ Vèduoklinis antgalis su slégio reguliavimu

Véduoklinis antgalis su slégio reguliavimu (3) naudojama bendriems valymo darbams atlikti. Darbinis slégis reguliuojamas palaipsniui nuo „MIN“ iki „MAX“, sukant slégio reguliavimo žiedą (25). Norèdami pakeisti vandens srove iš plokščios i taškinę, pasukite reguliavimo žiedą (24) (žiūr. pav. H, 3 p.).

Visada būtina parinkti atitinkamą atstumą ir purkštuko (23) slėgį pagal valomo paviršiaus tipą. Lakuotų paviršių valymo metu atstumas tarp purkštuko ir valomo paviršiaus turi būti ne mažesnis nei 30 cm, kitaip galite sugadinti valomą paviršių.

■ Rotacinis antgalis

Rotacinis antgalis (4) naudojamas sunkiai pašalinamiems nešvarumams valyti. Nenaudokite rotacinio antgalio variklinėms transporto

priemonėms plauti.

■ Darbas su plovimo priemone

Galima dirbti su plovimo priemonėmis. Naudokite tik aukšto slėgio plovykloms skirtas plovimo priemones bei pagal jų naudojimo nurodymus.

Draudžiama naudoti kitas chemines medžiagas.

NUORODA: Valymo priemonę jmaišyti galima tik esant žemam slęgiui.

I SPÉJIMAS! Keičiant plovyklos darbo režimą būtina atjungti maitinimo laidą nuo elektros lizdo.

1. Atsukite kamštį (15) ir pripildykite atitinkamos plovimo priemonės į talpą plovimo priemonei (16).
2. Užsukite talpos kamštį.
3. Naudokite vėduoklinį antgalį su slėgio reguliavimu (3).
4. Pasukite aukšto slėgio purkštuko (23) slėgio reguliavimo žiedą (25) iki „MIN“ - žemas slėgis padėties (žiūr. pav. H, 3 p.).

Dirbant žemo slėgio režimu plovimo priemonė įsiurbiama iš talpos (16) automatiškai.

Pakeitus slėgį i aukštą plovimo priemonės padavimas nutraukimas.

■ Rekomenduojamas valymo metodas

1. Papurkškite paviršių plovimo priemone bei palikite kuriam laikui (bet neleiskite išdžiūti).
2. Nešvarumams šalinti naudokite šepetį, o po to nuplaukite paviršių aukšto slėgio vandens srove – darbas su antgaliu.

■ Darbo nutraukimas

1. Atlaisvinkite purškimo pistoleto paleidimo svirtj (21).
2. Užblokuokite paleidimo svirtj apsauginiu mygtuku (22).
3. Jei planuojama ilgesné pertrauką darbe (daugiau nei 2 minutės), papildomai išjungti įrenginį pagrindiniu jungikliu – padėtys (0) «OFF».
4. Purškimo pistoletą įdėkite į priedų laikiklj (6).

DARBO PABAIGA:

ISPÉJIMAS: Aukšto slėgio žarną atjungti nuo pistoleto arba jrenginio galima tik tada, kai sistemoje nėra slėgio

1. Atlaisvinkite purškimo pistoleto paleidimo svirtj (21).
2. (Q)ungffrenginj jungikliu - padétys
3. Ištraukti maitinimo laido kištuką iš elektros tinklo lizdo.

IŠPĚJIMAS: Jeigu naudojate prailgintuvą, atjunkite jį nuo elektros lizdo ir tik po to įrenginį nuo prailgintuvo.

1. Užsukite vandens kraną, prie kuriuo prijungta vandens žarna.
2. Atjunkite plovyklos vandens žarną.
3. Kelis kartus paspauskite pistoleto paleidimo svirti, kad pašalinti slėgį iš sistemos.
4. Užblokuokite paleidimo svirtj apsauginiu mygtuku(22)
5. Atjunkite priedus: antgalį arba šepetį, antgalio prailgintuvą, pistoletą, aukšto slėgio žarną, vandens žarną.
6. Išdžiovinkite visus priedus(žiūr. pav. J, 3 p.).

VALYMAS IR PRIEŽIŪRA:

JSPÉJIMAS!

Atliekant valymą arba priežiūros darbus, įrenginio kištukas turi būti atjungtas nuo elektros lizdo.

Siekiant užtikrinti ilgą ir be rūpesčių eksploataciją, būtina laikytis šių nuorodu:

Jrenginys turi būti švarūs, kad užtikrinti gerą oro cirkuliaciją ventiliacijos angose. Jrenginį valykite drėgnu skudurėliu su nedideliu muilo kiekiu.

Nenaudokite jokių ploviklių arba tirpiklių; jie gali sugadinti plastikinius įrenginio elementus.

Po naudojimo praskalauti plovimo priemonės purškimo priedus.

Pravalykite sujungimus nuo dulkių bei smėlio.

■ Vandens jleidimo jungties su réčiu valymas

Vandens filtrą (rėti) būtina valyti reguliariai vieną kartą per mėnesį arba dažniau, priklausomai nuo užterštumo. Atsargiai išsukite vandens jungtį (13) 27 mm veržliarakčių ir išvalykite rėtį vandeniu.

Prieš ëdedant patikrinkite ar rêtis nėra pažeistas. Pažeistą rêtį būtina pakeisti.

JSPĖJIMAS: Darbas be rėčio arba su gedusiu rėčiu gresia garantijos praradimu.

■ Aukšto slėgio purkštuko valymas

Nešvarumai aukšto slėgio purkštuke (23) pakelia slėgį siurblyje. Tokiu atveju nedelsiant būtina pravalyti purkštuką.

1. Išjunkite jrenginį bei atjunkite antgalį.
2. Irankiu purkštuko valymui (12) išvalykite purkštuką (23) (žiūr. pav. I, 3 p.).

ISPÉJIMAS: Irankj purkštuko valymui naudokite tik, kai yra atjungtas antgalis!

1. Praskalaukite purkštuką vandeniu.

■ Priežiūra

Jrenginys nereikalauja specialios priežiūros.

Prieš planuojama ilgą saugojimą pvz. žiemą, jrenginį būtina gerai išdžiovinti.

Tam tikslui: ištuštinkite talpą plovimo priemonei, jjunkite jrenginį be aukšto slėgio žarnos bei be vandens tiekimo (maks. 1 min.), palaukite kol iš jungties nevarvės vanduo. Išjunkite jrenginį.

TRANSPORTAS:

JSPÉJIMAS: Siekiant išvengti nelaimingų atsitikimų arba traumų transportavimo metu atkreipkite dėmesį i įrenginio svorį. Žiūrėkite techninius duomenis.

■ Rankinis transportavimas

Norėdami perstumti jrenginį ant ratukų, paspauskite atblokuojantį mygtuką (19) ir ištraukite ištraukiamająrankeną (18) (žiūr. pav. B, 2 p.). Norėdami jrenginį pernešti, laikykite jį už rankenos (17).

■ Transportavimas transporto priemonėmis

Užtikrinti, kad jrenginys nejudėty ir neapvirstu.

LAIKYMAS:

Jrenginj bei priedus saugokite nuo šalčio. Žema temperatūra gali sugadinti jrenginj bei priedus, jei juose liks vanduo (žiūrėkite nuorodas skyriuje «Priežiūra»).

Irenginj bei priedus būtina laikyti šildomose patalpose, vaikams nepasiekiamoje vietoje.

GEDIMŲ ŠALINIMAS: Didelis slėgio svyravimas:

Nedidelius gedimus galima pašalinti atliekant šiuos veiksmus.

Jeigu turite klausimų i techninio aptarnavimo punktą.

JSPĖJIMAS: Prieš atliekant bet kokius priežiūros arba remonto darbus, išjunkite jrenginį bei atjunkite jo kištuką elektros lizdo.

Elektros komponentų remontą gali atlikti tik autorizuotas techninio aptarnavimo punktas.

Irenginys nejsijungia:

Patikrinti ar įtampą nurodyta firminėje lenteleje atitinka maitinimo įtampa.
→ Patikrinti ar nėra pažeistas maitinimo laidas.

Irenginyje nesusidaro slègis:

→ Patikrinti antgalio reguliavimą.
Nuleisti oro iš jrenginio: jjungti jrenginį be aukšto slėgio žarnos (5) ir palaukti, kol aukšto slėgio angos (20) pradės varvėti vanduo be oro burbuliuku.

Po to atjungti jrenginį bei pajungti aukšto slėgio žarną.

Išvalyti réti vandens jungtyje (žiūrėkite nuorodas skyriuje «Vandens jleidimo jungties su rėčiu valymas»).
Patikrinti ar visos siurblio žarnos yra sandarios bei švarios.

Išvalyti aukšto slėgio purkštuką (23) (žiūrėkite nuorodas skyriuje « Aukšto slėgio purkštuko valymas»).
→ Patikrinti tiekiamo vandens kiekj.

Nepaimama plovimo priemonė:

Perjunkite antgalj ant žemo slėgio.
Patikrinti ar žarna gerai išvyniota, nėra joje lūžių.

Nesandarus aukšto slėgio siurblys:

Nedidelis siurblio nesandarumas – tai normalus reiškinys. 3 lašai per minutė – normalus reiškinys; jie gali susidaryti įrenginio apačioje. Jei nesandarumas yra didesnis, būtina kreiptis į autorizuotą remonto punktą.

APLINKOS APSAUGA:

Medžiagos panaudotos pakuotei tinka antriniam perdirbimui. Pakuotės negali išmesti kartu su buitinėmis atliekomis.

Panaudotoje jrangoje yra medžiagos tinkančios antriniam perdirbimui, todėl ją būtina utilizuoti. Todėl panaudotą jrangą būtina priduoti atitinkamuose surinkimo punktuose.

SIMBOLIAI ANT IRENGINIO:

■ Piktogramų, esančių įrenginio firminėje lentelėje ir informaciniuose lipdukuose, paaiškinimas:

- « »ISPEJIMAS! Prieš jjungdami perskaitykite naudojimo instrukcija

— «Irenginius negali büti tiesiogiai prijungtas prie geriamojo vandens tiekimo tinklo»

- «Il klasės prietaisas»

«I SPÉJIMAS! Nenukreikite vandens srovès ant žmoniu, gyvūnu, veikiančiu elektros prietaisu bei pati irengini»

— «Akustinės galios lygis (LwA) darbo metu - 93dB»

PROFIX jmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuonusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. zo.o. leidimo raštu draudžiamas.

DT-C2/d_zg/0273/02 Łomna Las: 2019.11.18

(PL) DEKLARACJA ZGODNOŚCI WE/UE (RO) DECLARAȚIE DE CONFORMITATE CE/UE

(LV) EK/ES ATBILSTIBAS DEKLARACIJA (LT) EB/ES ATITIKTIES DEKLARACIJA

(CZ) ES/EU PROHLÁŠENÍ O SHODĚ

(PL) PRODUCENT

(RO) PRODUCĂTOR

(LV) RAŽOTĀJS

(LT) GAMINTOJAS

(CZ) VÝROBCE

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

(PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentației tehnice: (LV) Persona atbildiga par tehniskăs dokumentăcijas sagatavoșanu:
