GT7010 - įrankiai BLAUPUNKT - Nemokama naudojimo instrukcija

Produkto tipas	Žoliapjovė
Prekės ženklas	Blaupunkt
Modelis	GT7010
Galia	550 W
Sukimosi greitis	10000/min
Pjovimo skersmuo	290 mm
Siūlo skersmuo	1,4 mm
Siūlo tipas	Dvigubas siūlas
Teleskopinis strypas	Reguliuojamas ilgis
Galvutės kampo reguliavimas	Taip
Gėlių ribotuvas	Taip
Siūlo padavimas	Automatinis
Garso slėgio lygis	80,20 dB(A)
Garso galios lygis	94,50 dB(A) (išmatuotas), 96,00 dB(A) (garantuotas)
Vibracijos lygis	3,07 m/s²
Saugos funkcijos	Apsauginis skydas, gėlių ribotuvas
Paskirtis	Namų sodininkystė

Dažnai užduodami klausimai - GT7010 BLAUPUNKT

Kaip pakeisti pjovimo ritę?

Pirmiausia įsitikinkite, kad jungiklis išjungtas ir atjunkite prietaisą. Paspauskite ritės dangtelio šoninius fiksatorius, nuimkite vidinį dangtelį, išimkite seną ritę, įdėkite naują ir stumkite atgal, kol užsifiksuos.

Kaip reguliuoti teleskopinio vamzdžio ilgį?

Naudokite centrinę fiksavimo rankenėlę vamzdžiui atlaisvinti, ištraukite arba įstumkite teleskopinį strypą iki norimo ilgio, tada tvirtai priveržkite rankenėlę.

Kokių saugumo priemonių turėčiau imtis prieš naudodamas pjoviklį?

Visada dėvėkite apsauginius akinius, pirštines ir ilgas kelnes. Laikykite pašalinius asmenis ir gyvūnus bent 15 metrų atstumu. Patikrinkite, ar prietaisas nepažeistas ir ar siūlas tinkamai sumontuotas. Nenaudokite šlapiomis sąlygomis ar šalia degių medžiagų.

Koks rekomenduojamas žolės aukštis efektyviam pjovimui?

Pjoviklis efektyviausias, kai žolė ne aukštesnė nei 15 cm. Aukštesnę žolę pjaukite etapais. Taip pat pjaukite tik sausą žolę, kad pasiektumėte geriausių rezultatų.

Kaip veikia gėlių ribotuvas?

Gėlių ribotuvas yra apsauga pjovimo galvutėje, padedanti apsaugoti augalus ir gėles nuo atsitiktinio pažeidimo pjaunant žolę aplink juos.

Kaip reguliuoti galvutės kampą?

Paspauskite galvutės reguliavimo mygtuką ir pakreipkite pjovimo galvutę norimu kampu, tada atleiskite mygtuką, kad užfiksuotumėte. Tai leidžia pjauti palei bortelius ar gėlynus.

Kokie yra šio pjoviklio triukšmo ir vibracijos lygiai?

Garso slėgio lygis yra 80,20 dB(A), garso galios lygis (išmatuotas) yra 94,50 dB(A), o garantuota garso galia yra 96,00 dB(A). Rankos ir rankos vibracija yra 3,07 m/s² su neapibrėžtimi 1,50 m/s².

Kaip turėčiau valyti ir prižiūrėti žoliapjovę?

Po kiekvieno naudojimo nuvalykite augalų likučius nuo prietaiso ir apatinio dangtelio. Laikykite vėdinimo angas švarias. Naudokite švarią šluostę arba suslėgtą orą. Nenaudokite tirpiklių. Patikrinkite ir priveržkite varžtus po pirmųjų dviejų darbo valandų.

Ar galiu naudoti ilginimo laidą su šiuo pjovikliu?

Taip, bet naudokite vandeniui atsparų ilginimo laidą, tinkamą naudoti lauke. Jei kabelio ilgis iki 20 m, naudokite ne mažesnį kaip 1,5 mm² skerspjūvį; nuo 20 iki 50 m, naudokite ne mažesnį kaip 2,5 mm². Visada veskite laidą už savęs, kad neužkliūtumėte.

Ką daryti, jei siūlas neišeina automatiškai?

Pjoviklis turi automatinę padavimo sistemą, kuri įsijungia užvedant. Jei ji neveikia, patikrinkite, ar ritė tinkamai sumontuota ir siūlas nesusipainiojęs. Taip pat galite rankiniu būdu ištraukti siūlą paspausdami mygtuką ant pjovimo galvutės.

NAUDOJIMO INSTRUKCIJA GT7010 BLAUPUNKT

Siekdami pasiekti didžiausią pasitenkinimą, mėgautis gaminio efektyvumu ir sužinoti visas jo savybes ir funkcijas, prieš naudodami šį gaminį perskaitykite šią instrukciją.

Prieš naudodami įrenginį, perskaitykite naudojimo instrukciją ir laikykitės joje pateiktų nurodymų. Gamintojas neatsako už žalą, atsiradusią dėl prietaiso naudojimo ne pagal paskirtį arba netinkamo jo naudojimo.

Naudojimo instrukciją reikia saugoti, kad ja būtų galima naudotis ir vėliau naudojant gaminį.

• Prietaisas namų vartojimui. Nenaudoti ne pagal paskirtį.
• Prietaisą reikia prijungti tik prie lizdo pagal charakteristikas, nurodytas specifikacijos lentelėje.
• Įsitikinkite, kad bendras energijos suvartojimas visų prietaisų, prijungtų prie sieninio lizdo, neviršija maksimalios saugiklio apkrovos.
• Jei naudojate ilgintuvą, įsitikinkite, ar bendras prijungtų prie ilgintuvo įrenginių galios suvartojimas neviršija ilgintuvo parametrų. Ilgintuvo kabelis turi būti padėtas taip, kad išvengtumėte atsitiktinių patraukimų ir užkliuvimų.
• Neleiskite, kad prietaiso maitinimo kabelis kabotų ant stalo ar lentynos briaunos arba kad liestų karštą paviršių.
• Prietaisas nėra skirtas valdyti su išoriniu laikmačiu, atskiru valdymo pultu ar kitu įrenginiu, kuris gali automatiškai įjungti prietaisą.
• Prieš priežiūros darbus reikia visada atjungti prietaisą nuo elektros šaltinio.
• Atjungiant maitinimo kabelį, reikia visada ištraukti jį iš lizdo laikant už kištuko. Niekada negalima atjungti maitinimo kabelio traukiant už kabelio, nes taip galima sugadinti kištuką arba kabelį, kraštutiniais atvejais gali netgi sukelti mirtiną elektros šoką.
• Negalima palikti įjungto į lizdą prietaiso be priežiūros.
• Nemerkite prietaiso į vandenį ar kitą skystį.

- Prietaisas turi būti reguliariai valomas pagal rekomendacijas, aprašytas dalyje: Prietaiso valymas ir priežiūra.

- Nedėkite prietaiso arti šilumos šaltinių, liepsnos, elektrinio šildomojo elemento ar ant karštos orkaitės. Nedėkite ant jokio kito prietaiso.

- Prietaisas negali būti naudojamas vaikų. Prietaisą ir laidą laikyti atokiau nuo vaikų. Prietaisu gali naudotis fiziškai ir protiškai riboti asmenys bei asmenys, neturintys patirties ir nežinantys prietaiso, jei bus užtikrinta priežiūra ir mokymai apie saugų prietaiso naudojimą, kad su prekės naudojimu susijusi rizika būtų suprantama.

- Būkite itin atsargūs naudodami prietaisą, kai netoliese yra vaikai ar namų gyvūnai. Neleiskite vaikams žaisti su prietaisu.

- Nenaudokite prietaiso netoli degių medžiagų.

- Saugokite prietaisą nuo oro sąlygų poveikio (lietaus, saulės ir pan.) bei nenaudokite padidintos drėgmės sąlygomis (vonios kambarys, drėgni vasarnamiai).

- Periodiškai tikrinkite maitinimo kabelio būklę. Jei neatskiriamas maitinimo kabelis yra pažeistas, jis turi būti pakeistas gamintojo arba specializuotame servise, arba kvalifikuoto asmens, kad būtų išvengta pavojaus. Nenaudokite prietaiso su sugadintu maitinimo kabeliu, kištuku arba jei jis buvo numestas ar pažeistas kokiu nors kitu būdu arba veikia netinkamai. Netaisykite prietaiso savarankiškai, nes tai gali sukelti elektros šoką. Sugadintą prietaisą atiduokite į atitinkamą servisą patikrinimui arba taisymui. Visi taisymai gali būti atliekami tik autorizuotuose servisuose.

Netinkamai atliktas taisymas gali sukelti vartotojui rimtą pavojų.

- Naudokite originalius arba gamintojo rekomenduojamus prietaiso priedus. Gamintojo nerekomenduojamų priedų naudojimas gali sukelti žalą bei pavojų.

- Laikykite savo darbo vietą tvarkingą ir gerai apšviestą.

• Netvarkingumas ir nepakankamas apšvietimas sukelia nelaimingų atsitikimų.
• Nenaudokite elektrinių įrankių potencialiai sprogioje aplinkoje, t. y. ten, kur yra degių skysčių, dujų ar dulkių.
• Akimirka neatidumo gali sukelti įrankio valdymo praradimą.
• Jei galima prijungti elektrinius įrankius prie dulkių nusiurbimo arba surinkimo įrenginių, patikrinkite, ar jie pritvirtinti ir tinkamai veikia. Naudojant tokius elektrinius įrankius sumažėja pavojaus dėl dulkių rizika.
• Nesilenkite per toli naudodami elektrinį įrankį. Išlaikykite stabilią laikyseną ir pusiausvyrą. Dėl to galėsite geriau valdyti elektrinį įrankį ištikus nenumatytiems atvejams.
• Stenkitės netyčia neįjungti elektrinio įrankio. Prieš prijungdami elektrinį įrankį prie elektros tinklo, įsitikinkite, kad maitinimo išjungiklis yra išjungtoje padėtyje (OFF). Elektrinį įrankį nešant pirštu ant gaiduko arba prijungiant elektrinį įrankį prie tinklo įjungus elektrinį įrankį, gali sukelti nelaimingus atsitikimus.
• Dėvėkite tinkamus drabužius. Nedirbkite dėvėdami laisvus drabužius ir nenešiokite papuošalų dirbdami. Plaukus, drabužius ir pirštines laikykite toliau nuo judančių dalių. Judančios elektrinio įrankio dalys gali sugriebti ir įtraukti laisvus drabužius, papuošalus ar ilgus plaukus.
• Prieš paleisdami elektrinį įrankį, išimkite iš jo visus veržliarakčius arba įrankius. Prie besisukančios elektrinio įrankio dalies vis dar prijungtas įrankis arba veržliaraktis gali sukelti sužalojimą.
• Dirbdami su elektriniais įrankiais būkite atsargūs, susikaupkite atlikdami darbą ir vadovaukitės sveika nuovoka. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Net akimirka neatidumo naudojant elektrinius įrankius gali sukelti rimtą nelaimingą atsitikimą.
• Saugokite vaikus nuo darbo zonos ir NELEISKITE vaikams

traukti maitinimo laido – tai gali sukelti rimtą sužalojimą.

• Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinius įrankius, pasukite maitinimo jungiklį į išjungimo padėtį, kad atjungtumėte elektrinį įrankį nuo maitinimo šaltinio. Tokios prevencinės priemonės sumažina elektrinio įrankio netyčinio įjungimo riziką.
• Įsitikinkite, kad ventiliacijos angose nėra nuosėdų.
• Prietaisą galima naudoti tik sausoje, gerai apšviestoje aplinkoje.
• Šio įrankio neturėtų naudoti jaunesni nei 16 metų asmenys.

Elektros saugumas

Įrenginys turi būti prijungtas tik prie lizdo, atitinkančio gamyklinės lentelės verčių charakteristiką.

Elektrinių įrankių kištukai turi atitikti elektros lizdus. Niekada jokiu būdu nekeiskite maitinimo laido kištuko. Nemodifikuoti kištukai ir tinkami elektros lizdai sumažina elektros smūgio riziką.

Stenkitės neliesti įžemintų arba su mase sujungtų paviršių, tokių kaip vamzdžiai, šildytuvai, radiatoriai ir šaldytuvas. Palietus įžemintas arba su mase sujungtas dalis, padidėja elektros smūgio pavojus.

Saugokite elektra varomą įrangą nuo lietaus ar drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio pavojus.

Neįtempkite jungiamųjų kabelių. Niekada nenaudokite jungiamojo kabelio elektros įrangai nešioti, traukti ar kištukui iš lizdo ištraukti. Laikykite jungiamąjį kabelį atokiau nuo šilumos šaltinių, alyvų, aštrių kraštų ar judančių dalių. Sugadinti ar susipainioję kabeliai padidina elektros smūgio riziką.

Prieš pradėdami darbą patikrinkite maitinimo laidą. Nenaudokite, jei maitinimo laidas ar ilgintuvas yra nutrinti, įpjauti ar kitaip pažeisti. Jei naudojant maitinimo laidas pažeistas, išjunkite įrenginį ir ištraukite kištuką iš maitinimo

lizdo.

Jei elektrinis įrankis naudojamas lauke, jungiamuosius kabelius reikia pailginti naudojant lauko sąlygoms skirtus vandeniui atsparius ilgintuvus. Tokio ilgintuvo naudojimas sumažina elektros smūgio riziką. Ilgintuvo skerspjūvis turėtų būti bent 1,5 mm², kai kabelio ilgis mažesnis nei 20 m, o jei kabelio ilgis yra nuo 20 iki 50 m, mažiausias skerspjūvis yra 2,5 mm.

Liekamosios srovės apsauga (RCD) turi būti naudojama kaip apsauga nuo smūgio, kurį sukelia maitinimo įtampa. RCD jungiklio panaudojimas mažina elektros srovės smūgio riziką. Įranga turi būti maitinama per liekamosios srovės grandinės pertraukiklį, kurio vardinė srovė yra ne didesnė kaip 30 mA.

Bendroji informacija

Prietaisas skirtas tik darbui namų sode pagal šios naudojimo instrukcijos aprašymą ir saugos taisykles.

Išjungus žoliapjovę, valas/geležtės kurį laiką sukasi. Palaukite, kol visiškai sustos variklis ir valas/geležtė, prieš iš naujo užvesdami mašiną.

Neįjunkite ir neišjunkite žoliapjovės trumpais intervalais. Žoliapjovės operatorius turi dėvėti tinkamą avalynę su neslystančiais padais ir ilgas kelnes, kad apsaugotų kojas.

Nedirbkite basomis, su šlepetėmis ar sandalais.

Visada naudokite žoliapjovę abiem rankomis.

Naudokite įrenginį tik dieną arba gerame dirbtiniame apšvietime.

SIMBOLIAI

• Naudojimo instrukcijoje arba įrankio vardinėje lentelėje gali būti pateikti šie simboliai.
• Šiuose simboliuose pateikiama svarbi informacija apie gaminį ir nurodymai, kaip jį naudoti.

	Perskaitykite naudojimo instrukciją.		Naudokite ausų apsaugą
	Bendro pobūdžio įspėjimai		Mūvėkite apsaugines pirštines
	Gaisro pavojus		Dévékite apsauginę aprangą
	Elektros smūgio pavojus		Dévékite apsauginę kaukę
	Dévékite apsauginius akinius		Taikykite kvėpavimo takų apsaugą

Jei prietaise yra perbrauktos šiukšliadėžės ženklas, tai reiškia, kad produktas apimtas 2012/19/EU direktyva. Reikia susipažinti su vietiniais reikalavimais dėl elektros ir elektronikos atliekų surinkimo. Reikia veikti pagal vietines taisykles. Nemeskite šio produkto kartu su kitomis namų apyvokos šiukšlėmis. Teisingas senų produktų šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir vėl panaudoti.

NAUDOTI ASMENINES APSAUGOS PRIEMONES

• Dėvėkite apsauginius akinius pagal EN166 • Dėvėkite apsaugines kaukes pagal EN149 - Naudokite kitas tikslias asmenines apsaugos priemones, pritaikytas prie atliekamo darbo tipo.

Paskirtis:

Sodo įrankis skirtas naudoti namuose, žolei ir piktžolėms pjauti, dažniausiai tose vietose, į kurias vejapjovė negali patekti. Sodo įrankis nėra skirtas komerciniam ar pramoniniam naudojimui.

Prieš paleisdami įrenginį:

Patikrinkite techninę mašinos būklę ir įsitikinkite, kad nė vienas komponentas nėra pažeistas ir kad ritė su valu yra tinkamai sumontuota ir pritvirtinta.

Prieš naudodami žoliapjovę patikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių, ir, jei reikia, perduokite ją įgaliotam techninės priežiūros centrui.

Patikrinkite, ar pašaliniai asmenys ir gyvūnai yra saugiu atstumu nuo žoliapjovės darbo vietos (bent 15 metrų).

Žoliapjovę reikia atjungti nuo maitinimo šaltinio, jei yra pertrauka darbe, prieš perkeliant ją į kitą darbo vietą ir prieš atliekant bet kokius darbus su elektriniu įrankiu (pvz., nustatant ar valant).

Įrenginio aprašas:

1. Viršutinė rankena
2. Jungiklio gaidukas
3. Kabelio laikiklis
4. Maitinimo kabelis
5. Vidurinė fiksavimo rankenėlė (ilgio reguliavimui)
6. Teleskopinis vamzdis
7. Galvutės reguliavimo mygtukas
8. Pakreipimo kampo reguliavimo mygtukas
9. Variklio korpusas
10. Saugumo gaubtas
11. Pjovimo galvutė
12. Ribotuvas
13. Pagalbinės rankenos tvirtinimo veržlė
14. Montavimo varžtas
15. Pagalbinė rankena
16. Rité
17. Vidinė ritės dalis
18. Ritės užrakto mygtukai
19. Valo pjoviklis
20. Rankinio valo ištraukimo mygtukas
21. Valų išvedimo angos

Įrenginio montavimas:

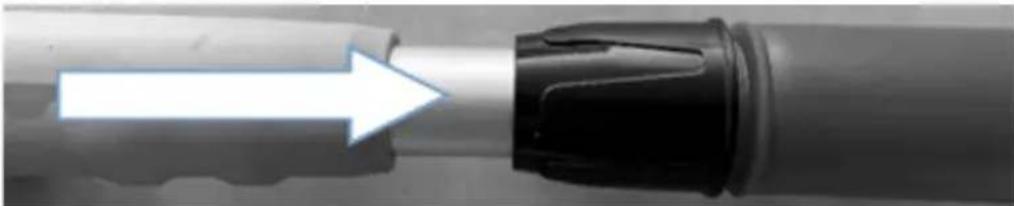

1. Pasukite fiksavimo rankenėlę ir įstatykite teleskopinį vamzdį.

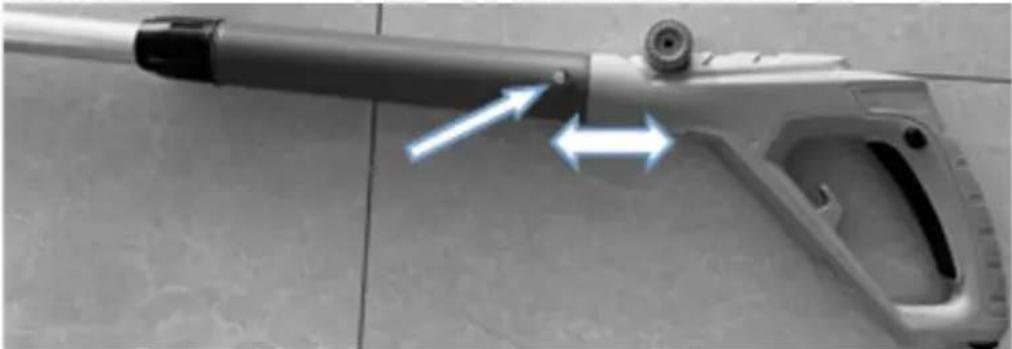

1. Prijunkite viršutinį vamzdį prie vidurinio, tada priveržkite varžtą abiejose pusėse.

1. Saugos gaubto montavimas: Įstatykite saugos gaubtą į variklio korpusą ir priveržkite varžtą.

1. Įsitikinkite, kad jungiklis išjungtoje padėtyje, ištraukite kištuką iš kontakto.
2. Paspauskite ritės dangčio šoninius skląsčius, nuimkite vidinį dangtį nuo ritės, tada išimkite ją iš vidaus ir pakeiskite nauja.
3. Įstumkite ritę atgal į ritės laikiklį ir įsitikinkite, kad ji tvirtai įstatyta.

Įrenginio montavimas:

Norėdami jungti/išjungti įrenginį, naudokite jungimo/išjungimo mygtuką. Norėdami naudoti pjovimo funkciją prie bortelio, naudokite galvutės reguliavimo mygtuką. Norėdami pakeisti ritę, naudokite ritės užrakto mygtuką, tada išimkite ją ir pakeiskite.

Papildomos rankenos montavimas:

Norėdami sumontuoti rankeną, naudokite veržlę ir varžtą, perkiškite varžtą per rankenos tvirtinimo angą ir prisukite veržlę.

Nepamirškite nustatyti tinkamą rankenos pasvirimo kampą.

Teleskopinio vamzdžio ilgio reguliavimas:

Norėdami pailginti arba įtraukti teleskopinį vamzdį, naudokite fiksavimo rankenėlę ir ištraukite arba įtraukite vamzdelį.

ŽOLĖS PJOVIMAS:

Nepjaukite šlapios žolės. Geriausi pjovimo rezultatai pasiekiami, kai žolė yra sausa. Prailginimo laidas turi būti nutiestas per rėmą į galą, užtikrinant, kad pjaunant jis visada būtų už naudotojo.

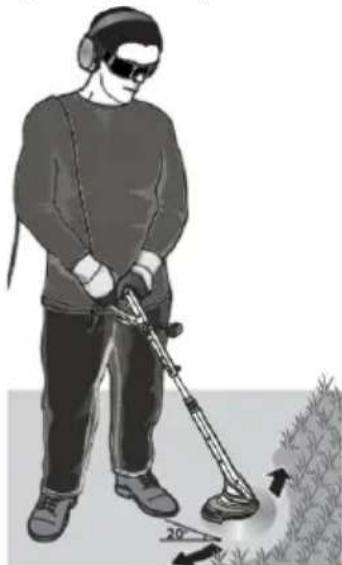

Laikykite įrenginį pasvirusį 20 laipsnių kampu pjaunamos žolės atžvilgiu, judindami jį švytuokle į kairę ir į dešinę. Atkreipkite dėmesį, kad įrenginys būtų atokiau nuo jūsų - žr. paveikslėlį.

Efektyviai nupjauti žolę įrenginiu galima tik tuo atveju, jei žolė yra ne aukštesnė kaip 15 cm. Laikykite žoliapjovę atokiau nuo kietų daiktų. Kai valas susiliečia su kietu daiktu, jis gali sulūžti arba pažeisti įrenginį.

Akmenys gali būti išmesti ir smogti į aplinkinius objektus dideliu greičiu, prisidedant prie žalos.

Draudžiama naudoti įrenginį be gaubto.

Naudodami žoliapjovę nepamirškite darbo metu išlaikyti tinkamą kūno laikyseną.

PJOVIMAS APLINK KRŪMUS IR MEDŽIUS

Pjaunant žolę ir piktžoles aplink krūmus ir medžius, reikia būti ypač atsargiems, kad jos nesiliestų su besisukančiu valu. Pažeista žievė gali sukelti medžio ar krūmo nudžiūvimą.

Valo išstūmimas:

Įrenginys turi automatinę valo išmetimo sistemą.

Kuri išstumia tam tikrą kiekį valo kiekvieną kartą, kai paleidžiama žoliapjovė.

Išstumto valo perteklius bus nupjautas sumontuotu peiliu.

Valymas ir priežiūra:

1. Kiekvieną kartą panaudoję įrenginį, nuvalykite visą įrenginį nuo augalų likučių ir apatinį dangtį nuo surinktos, sutankintos masės.
2. Vėdinimo angose ir variklio korpuse negali būti dulkių ir nešvarumų. Švaria šluoste, šepečiu arba suslėgtu oru nupūskite įrenginį.
3. Rekomenduojama valyti iš karto po kiekvieno naudojimo.
4. Nenaudokite jokių valymo priemonių ar tirpiklių įrenginiui valyti; jie gali pažeisti iš plastiko pagamintas įrenginio dalis. Saugokitės, kad į įrenginį nepatektų vandens.
5. Reguliariai tikrinkite pjovimo valo būklę ir varžtų prisukimą. Naudojant naujus įrenginius, pirmą varžtų priveržimo patikrą reikia atlikti po maždaug 2 valandų nuo žoliapjovės naudojimo. Prireikus priveržkite atsilaisvinusius varžtus.
6. Pasirūpinkite tinkama visų elektrinio įrankio komponentų būkle, taip pat neperkraukite įrenginio ir neatlikite darbų, kuriems įrenginys nėra skirtas.

Apsisukimų greitis: 10000/min

Pjovimo skersmuo: 290 mm

Valo skersmuo: 1,4 mm

Dvigubas valas

Reguliuojamas ilgis (teleskopinis strypas)

Gėlių ribotuvas

Galvutės kampo reguliavimas

Laido ilgis: 200 mm

Galvutės tipas: automatinis

Triukšmas ir vibracijos.

Triukšmas ir vibracija buvo išmatuoti pagal EN 786.

Skleidžiamas triukšmas. Garso slėgio lygis (LpA): 80,20 dB (A)

KpA nuokrypis: 3,00 dB (A)

Išmatuotas akustinės galios lygis LwA: 94,50 dB (A)

KwA nuokrypis: 1,91 dB (A)

Garantuotas akustinės galios lygis: LwA: 96,00 dB (A)

Bendra vibracijos vertė ir matavimo neapibrėžtis (K):

Viršutinę galūnę veikiančios vibracijos vertė: 3,07 m/s², k=1,50 m/s²

Deklaruota bendra vibracijos vertė buvo išmatuota pagal standartinį bandymo metodą ir gali būti naudojama palyginant vieną įrenginį su kitu.

Pateikta vibracijos emisijos vertė gali būti naudojama preliminariam neigiamo poveikio įvertinimui.
