NAUDOJIMO INSTRUKCIJA GGS 30 LPS Professional BOSCH

Lietuvių k. ......Puslapis 218

한국어 ...... 페이지 225

عربية 232

۲۳۱۶۰۴۵۸۶۲۹ 239

CE/UKCA

l/i

GGS 30 LS (13) (5) (6) (4) (3)(2)(1) (13) (11) (12) GGS 30 LPS (1) (2) (3) (4) (13) (5) (6) GGS 30 S (4)(3)(2)(1) (7)(7) (7) (10) L₀

4

A (13) (2) (3) (9)

B (8) (2) (3) (9)

Deutsch

Sicherheitshinweise

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

ISPÉJIMAS

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei nepa-

isysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti įrankio.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.

Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

- Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonémis. Būtinai dévěkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje elektrinio įrankio dalyje esantis darbo įrankis ar rak-tas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš padėdami jį sandėliuoti, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumu-

liatorių. Ši atsargumo priemonė apsaugos jus nuo netikė- to elektrinio įrankio įsijungimo.

Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rüpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Techninė priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos visiems naudojimo atvejams

Saugos nuorodos atliekantiems šlifavimo, apdirbimo vieliniais šepečiais, poliravimo ir frezavimo darbus

Ši elektrini įrankį galima naudoti kaip šlifavimo mašina, juo galima šlifuoti naudojant vielinius šepečius, poliruoti, frezuoti ir pjauti abrazyviniais pjovimo diskais. Griežtai laikykitės visų įspėjamųjų nuorodu, taisyklių, ženklų ir duomenų, kurie yra pateikiami su šiuo elektrinių įrankiu. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Šiuo elektriniu jrankiu nerekomenduojama atlikti šlifavimo ir pjovimo darbus. Atliekant operacijas, kurioms elektrinis jrankis néra skirtas, gali kilti pavojus ir gali būti sužalojami asmenys.
▶ Nenaudokite jokios papildomos įrangos, kurios gamintojas nėra specialiai numatęs ir rekomendavęs šiam elektriniam įrankiui. Vien tai, kad priedą galima pritvirtinti prie jūsų elektrinio įrankio, dar neužtikrina saugaus darbo.
Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio matmenis. Netinkamų matmenų darbo įrankius gali būti sunku tinkamai uždengti bei valdyti.

220 | Lietuvių k.

▶ Šlifavimo diskai, šlifavimo ritinėliai ar kiti darbo įrankiai turi tiksliai tikti elektrinio įrankio šlifavimo sukliui arba suspaudžiamajai įvorei. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio jtvarui, sukasi netolygiai, labai stipriai vibruoja ir gali tapti nebevaldomi.
Ant šerdies sumontuotas šlifavimo diskas, šlifavimo žiedas, šlifavimo įrankis ar kita papildoma įranga turi visiškai įsistatyti i suspaudžiamaja įvorę arba i griebtuva. Jei šerdis nepakankamai suveržiama ir/arba disko iškyša yra per didelė, sumontuotas diskas gali atsilaisvinti ir išlekti dideliu greičiu.
Nenaudokite pažeistų darbo įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus – ar jie nėra aplūžinėję ir įtrūkę, šlifavimo ritinėlius – ar jie nėra įtrūkę, susidėvėję ir labai nudile, vielinius šepečius – ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis ar darbo įrankis nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kita, nepažeistą, darbo įrankį. Patikrinę ir sumontavę darbo įrankį pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio darbo įrankio plokštumoje, ir leiskite įrankiui vieną minutę veikti didžiausiu sūkių skaičiumi. Jei darbo įrankis pažeistas, per šį bandomajį laiką jis turėtų su-lūžti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialia prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldrų, kurios atsiranda atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
▶ Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės galī skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti pasléptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smūgis.
- ljungdami elektrinj jrankj, tvirtai jj laikykite. Jsisukant iki maksimalaus greičio, variklio reakcinis momentas elektrinj jrankj gali pasukti.
Jei yra galimybė, ruošiniui fiksuoti naudokite veržtuvus. Dirbdami su įrankiu niekada nelaikykite mažo ruošinio vienoje rankoje, o įrankio kitoje rankoje. Iverže mažus ruošinius, abiem rankomis galėsite geriau valdyti elektrinį įrankį. Pjaunant apvalius ruošinius, pvz., medi-

nius spraustelius, strypo formos ruošinius ar vamzdžius, jie turi polinkj išslysti, del ko darbo įrankis gali užstrigti ir išlėkti jūsų kryptimi.

Maitinimo laidą laikykite toliau nuo besisukančių darbo įrankių. Jei nebesuvaldytumėte elektrinio įrankio, darbo įrankis gali perpjauti maitinimo laidą arba jį jtraukti, o jūsų plaštaka ar ranka gali patekti į besisukantį darbo įrankį.
Niekada nepadėkite elektrinio įrankio, kol visiškai nesustojo darbo įrankis. Besisukantis darbo įrankis gali prisiliesti prie paviršiaus, ant kurio padedate, dėl ko elektrinis įrankis taps nevaldomas.
Pakeitę darbo įrankį ar atlikę prietaiso nustatymus, užveržkite suspaudžiamosios įvorės veržlę, griebtuvą arba kitus tvirtinamuosius elementus. Neužveržti tvirtinamieji elementai gali netikėtai pakeisti savo padėtį, dėl ko galima prarasti įrankio kontrolę; nepritvirtinti besisukantys komponentai išmetami didele jėga.
▶ Nešdami elektrini įrankį, jo niekada nejjunkite. Netyčia prisilietus prie besisukančio darbo įrankio, jis gali įtraukti drabužius ir jus sužeist.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes į korpusa, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Kibirkštys šias medžiagas gali uždegti.
▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.

Atatranka ir su ja susijusios įspėjamosios nuorodos

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis darbo jrankis, pvz., šlifavimo diskas, vielinis šepetys ar kt., ruošinyje jstringa ar užsiblokuoja ir todėl netikėtai sustoja. Besisukančiam darbo jrankiui jstrigus ar užsiblokavus, jis staiga sustoja, todėl elektrinis jrankis gali nekontroliuojamai atšokti nuo ruošinio priešinga darbo jrankio sukimuisi kryptimi.

Pvz., jei ruošinyje jstringa ar yra užblokuojamas šlifavimo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada šlifavimo diskas, priklausomai nuo jo sukimosi krypties blokavimo vietoje, pradeda judéti link dirbančiojo arba nuo jo. Abrazyviniai diskai gali sulūžti net ir laikantis šių sąlygų.

Atatranka yra netinkamo elektrinio jrankio naudojimo ar gedimo pasekmė; jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

• Dirbdami visada tvirtai laikykite elektrinj įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Dirbantysis, jei imsis tinkamų saugos priemonių, gali suvaldyti atatrankos ir reakcijos jėgas.

▶ Ypač atsargiai dirbkite kampuose, ties aštriomis briaunomis ir t. t. Saugokite, kad darbo įrankis neatsitrenktų i klūtis ir nejstrigtų. Besisukantis darbo įrankis

kampuose, ties aštriomis briaunomis arba atsitrenkęs j kliūtį turi tendenciją užstrigti; tada elektrinis įrankis tam- pa nevaldomas arba įvyksta atatranka.

▶ Nenaudokite dantytų diskų. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldo-mas.
Darbo jrankj i medžiagą ileiskite visada tokia pačia kryptimi, kuria pjovimo briauna išlenda iš medžiagos (atitinka krypčiai, kuria išmetamos drožlės). Jei elektrinį jrankį vedate netinkama kryptimi, darbo jrankis iš ruošinio gali išlūžti, o elektrinis jrankis bus traukiamas šia pastūmos kryptimi.
Jei naudojate frezas, greitaeigius frezavimo jrankius ar kietlydinio frezas, visada gerai priveržkite ruošinį. Net ir nedaug susiskersave šie darbo jrankiai jstringa ir gali sukelti atatranką. Istrigus frezoms, greitaeigiams frezavimo jrankiams arba kietlydinio frezavimo jrankiams, darbo jrankis gali iššokti iš griovelio, dėl ko galite prarasti jrankio kontrolę.

Specialūs saugos įspėjimai atliekant šlifavimo ir pjovimo abrazyviniu disku darbus

Naudokite tik su šiuo elektriniu įrankiu leidžiamus naudoti šlifavimo įrankius ir tik pagal rekomenduojama paskirtį. Pavyzdžiui: niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Abrazyviniai pjovimo diskai yra skirti pjauti perimetro briauna, veikiant šiuos diskus šonine jėga, jie gali sutrupėti.
Kūginiams ir tiesiems šlifavimo antgaliams su srie- giais naudokite tik nepažeistus, tinkamo dydžio ir ilgio virbus be užpakalinės įpjovos iškyšoje. Tinkami virbai sumažina lūžimo galimybę.
▶ Saugokitės, kad pjovimo diskas neužstrigtų ir nenaudokite per didelės jėgos. Nebandykite per daug giliai įpjauti. Per stipriai prispaudus pjovimo diską, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė įj pakreipti bei užblokuoti pjūvyje, vadinasi padidėja atatrankos ir disko lūžimo rizika.
Venkite laikyti ranką zonoje prieš ir už besisukančio pjovimo disko. Kai pjaudami ruošinj pjovimo diską stu-miate nuo savo rankos, jvykus atatrankai elektrinis jrankis su besisukančiu disku pradės judėti tiesiai j jus.
Jei pjovimo diskas užstringa, užsiblokuoja arba jūs norite nutraukti darbą, išjunkite elektrinį įrankį ir laikykite jį ramiai, kol diskas visiškai nestos suktis. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukantį diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite disko strigimo ar užsiblokavimo priežastį.
▶ Nepradėkite vėl pjauti, kol diskas yra ruošinio įpjovoje. Palaukite, kol diskas pasieks reikiamą greitį, ir at-sargiai įleiskite jį i įpjvoą. Paleidus elektrinį jrankį diskui esant ruošinio įpjovoje, diskas gali sulinkti, iššokti aukštyn ar sukelti atatranką.
Plokštes arba didelius ruošinius paremkite, kad diskas nebūtų suspaustas ir nejvyktų atatranka. Dideli ruošiniai gali jlinkti nuo savo svorio. Atramos turi būti padėtos

po ruošiniu šalia pjūvio linijos ir prie ruošinio kraštų abiejose disko pusėse.

Būkite itin atsargūs darydami įpjovas sienose ar kitose paslėptose vietose. Panyrantis pjovimo diskas gali nupjauti duju arba vandens vamzdžius, elektros laidus arba kliudyti objektus, kurie gali sukelti atatranką.

Saugos nuorodos atliekantiems šlifavimo vieliniais šepečiais darbus

Atminkite, kad vieliniai šeriai išlekia net ir įprastai šli-fuojant ruošinį. Per daug neapkraukite vielų stipriai spausdami šepetį. Vielos šeriai gali lengvai prasiskverbti per lengvus drabužius ir (arba) per odą.
Prieš pradėdami dirbti, leiskite šepečiams ne mažiau kaip minutę suktis darbiniu greičiu be apkrovos. Už-tikrinkite, kad tuo metu žmonės nestovėtu vienoje linijoje su šepečiu. Bandomojo paleidimo metu gali iš-skrieti nepritvirtintos vielos dalelės.
▶ Besisukantj vielinj šepetj nukreipkite nuo savęs. Dirbant šiais šepečiais, mažos dalelės ir mikroskopiniai vielos gabalėliai gali būti dideliu greičiu išmetami ir prasiskverbti per odą.

Papildomos saugos nuorodos

▶ Nelieskite šlifavimo diskų, kol jie neatvėso. Diskai darbo metu labai įkaista.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali jvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Elektrinis įrankis nėra skirtas naudoti stacionariai. Jo negalima, pvz., įveržti spaustuvuose arba įtvirtinti darbastalyje.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis įrankis skirtas metalui šlifuoti ir užvartoms pašalinti, naudojant korundinius šlifavimo įrankius, bei dirbti su juostiniais šlifavimo įrankiais.

Elektrinis jrankis papildomai skirtas metalui šlifuoti naudoja- nt šepečius ir poliruoti.

222 | Lietuvių k.

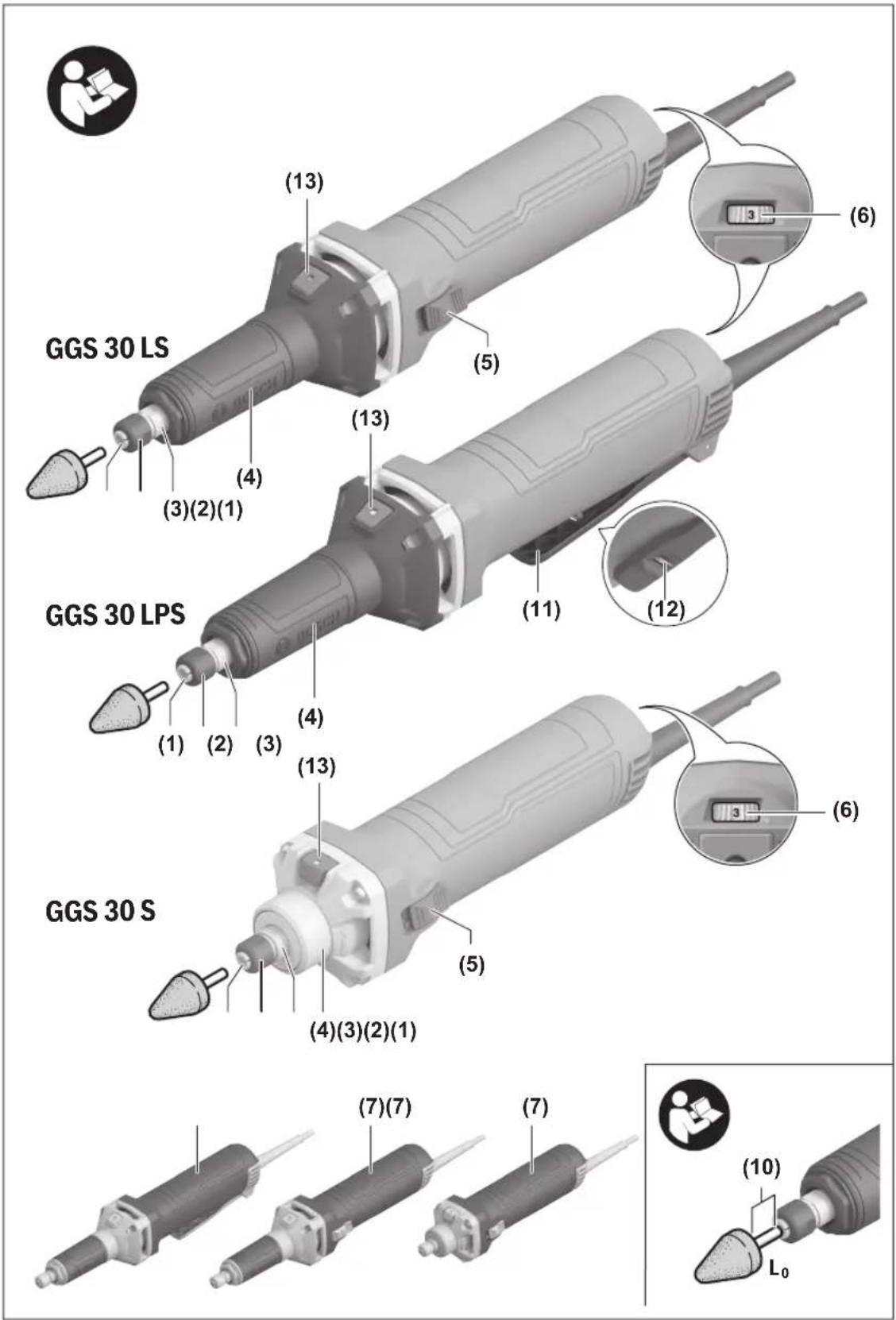

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Suspaudžiamoji jvorė
(2) Prispaudžiamoji veržle
(3) Šlifavimo suklys
(4) Suklio kakliukas (izoliuotas rankenos paviršius)
(5) Jjungimo-išjungimo jungiklis (GGS 30 LS / GGS 30 S)
(6) Išankstinio sūkių nustatymo reguliatoriaus ratukas

(7) Rankena (izoliuotas rankenos paviršius)
(8) Veržliaraktis ant šlifavimo suklio ^a)
(9) Veržliaraktis ant prispaudžiamosios veržlės ^a)
(10) Vidinis kotelio skersmuo L_0
(11) Jjungimo-išjungimo jungiklis (GGS 30 LPS)
(12) Jjungimo-išjungimo jungiklio jjungimo blokatorius (GGS 30 LPS)
(13) Suklio fiksatorius
a) Šio priedo standartiniame tiekiamame komplekte néra.

Techniniai duomenys

Tiesinis šlifuoklis GGS 30 LS GGS 30 LPS GGS 30 S

Gaminio numeris		3 601 BB5 0.. 3 601 BB5 2.. 3 601 BB5 1..
Nominali naudojamoji galia W 750 750 750
Atiduodamoji galia W 400 400 400
Vardinis sūkių skaičius min	-1	33000	33000	33000
Sūkių skaičiaus reguliavimo diapazonas min	-1	7000-33000	7000-33000	7000-33000
Maks. suspaudžiamosios įvorės skers-muo	mm 8 8 8
Briaunos raktui uždėti ant
– Prispaudžiamoji veržlė mm 17 17 17
– Šlifavimo suklys mm 15 15 17
Suklio kakliuko skersmuo	mm 43 43 43
Maks. šlifavimo įrankio skersmuo	mm 50 50 45
Maks. laisvas kotelio tarpas L0	mm 10 10 10
Maks. kotelio ilgis	mm 35 35 35
Elektroninis sūkių stabilizatorius		●	●	●
Sūkių skaičiaus išankstinis nustatymas		●	●	●
Apsauga nuo atatrankos užstrigus įra-nkiui		●	●	●
Apsauga nuo pakartotinio įsijungimo		●	●	●
Švelnus paleidimas		●	●	●
Svoris ^A)	kg 1,7	1,8	1,5
Apsaugos klasė		☐ / II	☐ / II	☐ / II

A) Svoris be maitinimo laido ir be kištuko
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšma ir vibracija

	GGS 30 LS	GGS 30 LPS	GGS 30 S
	3 601 BB5 0..	3 601 BB5 2..	3 601 BB5 1..
Triukšmo emisijos vertės nustatytos pagal EN 60745-2-23.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia
Garso slėgio lygis	dB(A)	80	80
Garso galios lygis	dB(A)	91	91

1609 92A A6Z | (15.01.2025)

Bosch Power Tools

GGS 30 LS GGS 30 LPS GGS 30 S
Paklaida K	dB	3,0	3,0	3,0
Dirbkite su klausos apsaugos priemo-némis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60745-2-23:
Paviršiaus šlifavimas (rupusis šlifavimas 25 mm skersmens šlifavimo įrankiais):
ah	m/s2	6,0	6,6	3,0
K	m/s2	1,5	1,5	1,5
Paviršiaus šlifavimas (rupusis šlifavimas 50 mm skersmens šlifavimo įrankiais):
ah	m/s2	21,0	13,4	-
K	m/s2	1,5	1,5	-

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal standartizuotą matavimo metodą, ir jj galima naudoti lyginant elektrinius jrankius. Jis taip pat tinka išankstiniam vibracijos poveikio jvertinimui.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

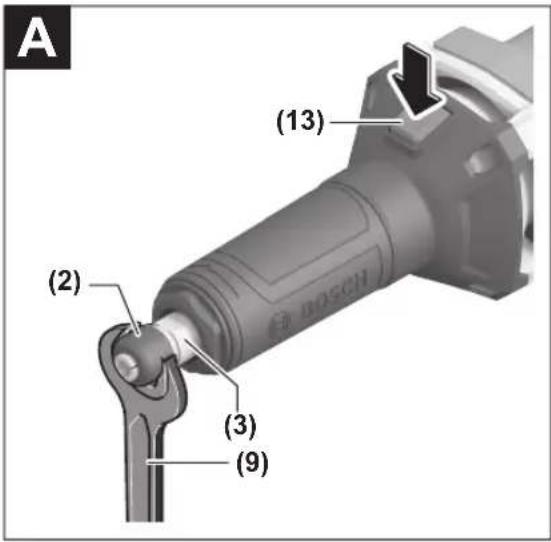

Šlifavimo įrankių montavimas veržliarakčiu ir naudojant suklio fiksatorių (žr. A pav.)

▶ Naudokite tik gerai tinkančius ir nepažeistus veržliarakčius (žr. „Techniniai duomenys“).

- Nuvalykite šlifavimo suklj (3) ir visas dalis, kurias reikia montuoti.

- Paspauskite suklio fiksatorių (13) ir ranka sukite prispaudžiamają veržlę (2), kol ji užsiblokuos.

- Laikykite paspaustą suklio fiksatorių ir atlaisvinkite prispaudžiamają veržlę (2) veržliarakčiu (9), sukdami prieš laikrodžio rodyklę.

- Istatykite šlifavimo jrankio užveržiamaji kotelj i suspau-džiamają įvorę (1) iki atramos.

- Laikykite paspaustą suklio fiksatorių (13) ir užveržkite darbo jrankį veržliarakčiu (9), uždėję ant prispaudžiamosios veržlės briaunų, ir sukdami pagal laikrodžio rodyklę.

Šlifavimo įrankiai turi nepriekaištingai suktis. Netolygiai besi- sukančių šlifavimo įrankių nenaudokite, juos būtinai pakeiskite.

Jokiu būdu neužveržkite suspaudžiamosios įvorės prispaudžiamaja veržle, kol nepritvirtintas joks šlifavimo įrankis. Priešingu atveju gali būti pažeista suspaudžiamoji įvorė.

Naudokite tik tokius šlifavimo antgalius, kurių tinkamas kotelio skersmuo. Šlifavimo antgalis, kurio kotelio skersmuo neatitinka elektrinio jrankio jrankių įtvaro (žr. „Techniniai duomenys“), negali būti gerai įtvirtintas ir pažeidžia suspaudžiamają įvorę.

Reikia įveržti ne mažiau kaip 10 mm darbo įrankio. Naudojantis vidiniu kotelio skersmeniu L₀, iš elektrinio jrankio gamintojo pateiktų duomenų galima nustatyti darbo įrankio leidžiamąjį maksimalų sūkių skaičių. Jis turi būti didesnis už elektrinio įrankio maksimalų sūkių skaičių.

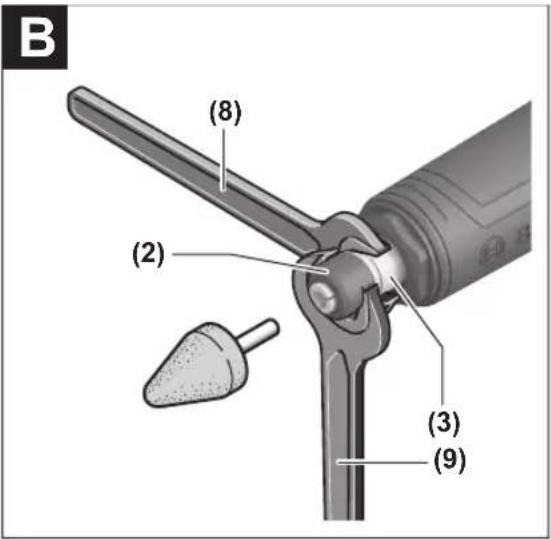

Šlifavimo įrankių montavimas dviem veržliarakčiais (žr. B pav.)

Naudokite tik gerai tinkančius ir nepažeistus veržliarakčius (žr. „Techniniai duomenys“).

- Nuvalykite šlifavimo suklj (3) ir visas dalis, kurias reikia montuoti.

– Laikykite šlifavimo suklj (3) veržliarakčiu (8), uždėtu ant šlifavimo suklio briaunų, skirtų raktui uždėti. Atlaisvinkite prispaudžiamają veržlę (2) veržliarakčiu (9), uždéję ant prispaudžiamosios veržlės briaunų, skirtų raktui uždėti, ir sukdami prieš laikrodžio rodyklę.

- Istatykite šlifavimo jrankio užveržiamaji kotelj j suspau-džiamają jvorę (1) iki atramos.

– Laikykite šlifavimo suklj (3) veržliarakčiu, uždėtu ant šlifavimo suklio (8), ir užveržkite darbo jrankį veržliarakčiu (9), uždėję ant prispaudžiamosios veržlės briaunų, skirtų raktui uždėti, ir sukdami jį pagal laikrodžio rodyklę.

Šlifavimo įrankiai turi nepriekaištingai suktis. Netolygiai besi-sukančių šlifavimo įrankių nenaudokite, juos būtinai pakeiskite.

Jokiu būdu neužveržkite suspaudžiamosios įvorės prispaudžiamaja veržle, kol nepritvirtintas joks šlifavimo

224 | Lietuvių k.

Irankis. Priešingu atveju gali būti pažeista suspaudžiamoji jvorė.

Naudokite tik tokius šlifavimo antgalius, kurių tinkamas kotelio skersmuo. Šlifavimo antgalis, kurio kotelio skersmuo neatitinka elektrinio įrankio įrankių įtvaro (žr. „Techniniai duomenys“), negali būti gerai įtvirtintas ir pažeidžia suspaudžiamają įvorę.
Reikia jveržti ne mažiau kaip 10 mm darbo įrankio. Naudojantis vidiniu kotelio skersmeniu L _0 , iš elektrinio jrankio gamintojo pateiktų duomenų galima nustatyti darbo įrankio leidžiamajį maksimalų sūkių skaičių. Jis turi būti didesnis už elektrinio įrankio maksimalų sūkių skaičių.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

Paruošimas naudoti

• Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.
  Prieš kiekvieną naudojima patikrinkite, ar nėra suspaudžiamosios įvorės (1) ir prispaudžiamosios veržlės (2) išorinių pažeidimų.

ljungimas ir išjungimas

GGS 30 LS/GGS 30 S

Norédami elektrinj jrankj jjungti, jjungimo-išjungimo jungiklj (5) pastumkite j priekj.

Norėdami užfiksuoti jungimo-išjungimo jungiklj (5), spauskite jungimo-išjungimo jungiklio (5) priekinę dalį žemyn, kol jis užsifiksuos.

Norėdami elektrinį jrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (5), o jei jis užfiksuotas, paspauskite jjungimo-išjungimo jungiklio (5) užpakalinę dalį žemyn ir tada jį atleiskite.

ljungimas ir išjungimas

GGS 30 LPS

Norédami elektrinj jrankj ijungti, pirmiausia pastumkite jjungimo blokatorių (12) atgal, o po to paspauskite jjungimo-išjungimo jungiklj (11) ir laikykite ji paspaustą.

Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (11).

Elektroninis sükių stabilizatorius

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pastovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiaja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Sūkių skaičiaus išankstinis nustatymas

Sūkių skaičiaus nustatymo reguliatoriaus ratuku (6) reikiamą sūkių skaičių galite nustatyti net ir įrankiui veikiant.

Sūkių skaičius priklauso nuo apdorojamo ruošinio ir darbo įrankio skersmens. Neviršykite maksimalaus leidžiamo darbo įrankio sūkių skaičiaus.

GGS 30 LS/GGS 30 LPS

Esant maksimaliam sūkių skaičiui, leidžiamasis maksimalus papildomos įrangos skersmuo yra 40 mm.

GGS 30 S

Esant maksimaliam sūkių skaičiui, leidžiamasis maksimalus papildomos įrangos skersmuo yra 45 mm.

Jei naudojate papildomą jranga, kurios skersmuo 50 mm, jsitikinkite, kad sūkiy skaičius nėra didesni už 30000 min ^-1 .

Reguliavimo ratuko padėtis Tuščiosios eigos sūkių skaičius (min ^-1 )

1 7000
2 9500
3 15000
4 19000
5 25000
6 33000

Apsauga nuo atatrankos užstrigus įrankiui

Ivykus staigiai elektrinio jrankio atatrankai, pvz., užstrigus frezavimo jrankiui, elektroninis jtaisas nutraukia srovės tiekimą j variklj. Norėdami jrankj pakartotinai jjungti, jjungi-

mo-išjungimo jungiklj (5) / (11) nustatykite i išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Apsauga nuo pakartotinio isijungimo

Jei dirbant nutraukiamas srovės tiekimas, apsauga nuo pakartotinio jjungimo neleidžia elektriniam įrankiui nekontroliuotai jsijungti.

Norėdami įrankį pakartotinai įjungti, įjungimo-įšjungimo jungiklį (5) / (11) nustatykite į išjungimo padėtį ir elektrinį įrankį vėl įjunkite.

Nuoroda: gali būti, kad išjungus ir vėl greitai jjungus suveiks apsauga nuo pakartotinio jsijungimo ir elektrinis jrankis paspaudus jungimo-išjungimo jungiklį (5)/(11) neveiks. Jjungimo-išjungimo jungiklį (5)/(11) nustatykite į padėtį „išjungta“ ir dar kartą jjunkite elektrinį jrankį.

Švelnus paleidimas

Elektroninis švelnaus paleidimo įtaisas riboja sukimo momenta įjungimo metu ir pailgina variklio eksploatavimo laiką.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Šlifavimo įrankius laikykite nuo smūgių apsaugotoje vietoje.
▶ Neveikite elektrinio įrankio tokia apkrova, kad jis sustotu.
▶ Jei įrankis buvo veikiamas didele apkrova, kad jis atvėstu, kelias minutes leiskite jam veikti tuščiaja eiga.
▶ Šlifavimo įrankiai darbo metu labai įkaista. Nelieskite šlifavimo įrankių, kol jie neatvėso.

Kad pasiektumėte optimalų darbo rezultatų, šlifavimo įrankį tolygiai vedžiokite šiek tiek spausdami. Stipriai spaudžiant sumažėja elektrinio įrankio našumas ir greičiau susidėvi šlifavimo antgalis.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Esant ekstremalioms eksploatavimo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrangą. Dažnai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.

Papildomą jrangą tinkamai sandėliuokite ir rūpeestingai prižiūrėkite.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Iškilus klausimams apie mūsų gaminius ir papildomą įrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisų adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai įrankiai turi būti šalinami atskirai. Naudokitės numatytomis surinkimo sistemomis. Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

한국어

안전 수칙

전동공구용 일반 안전수칙

경고

모든 안전수칙과 지시 사항을

상세히 읽고 지켜야 합니다. 다
