NAUDOJIMO INSTRUKCIJA HW-C460G SAMSUNG

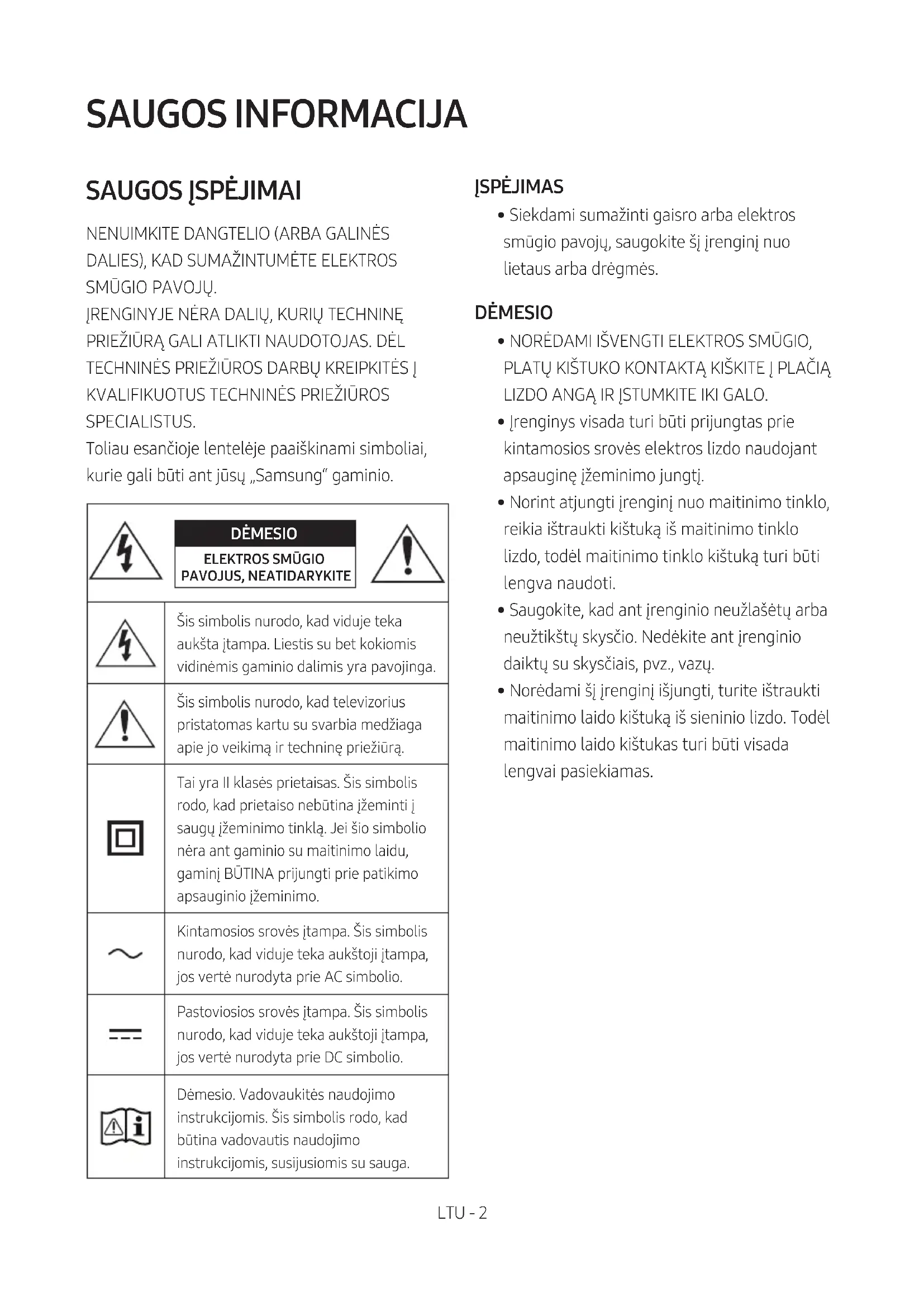

Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų „Samsung“ gaminio.

	Šis simbolis nurodo, kad viduje teka aukšta įtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.
	Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.
	Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina įžeminti i saugų įžeminimo tinklą. Jei šio simbolio nėra ant gaminio su maitinimo laidu, gaminį BŪTINA prijungti prie patikimo apsauginio įžeminimo.
	Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.
	Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.
	Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga.

JSPÈJIMAS

- Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DÈMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE Į PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.
• lrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę jžeminimo jungtį.
• Norint atjungti jrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Nedėkite ant jrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami ši įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÈS

1. Įsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant apatinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite jrengini nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti jrenginys ir sutrikti jo veikimas.

4. Saugokite gaminj nuo drėgmės (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.

5. Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų i ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų.

DÈMESIO : Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

TURINYS

01 Komponentų patikrinimas 6

02 Gaminio apžvalga 7

Priekinis / viršutinis „Soundbar“ skydelis ____ 7

Apatinis „Soundbar“ skydelis 8

03 Nuotolinio valdymo pulto naudojimas 9

Bateriju jdejimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos) ____ 9

Kaip naudotis nuotolinio valdymo pultu ____ 9

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją) ____ 13

Skirtingų režimų garso efektų išvesties techniniai duomenys ____ 13

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu ____ 14

04 „Soundbar“ prijungimas 15

Elektros šaltinio prijungimas 15

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio ____ 16

„Samsung“ belaidžių galinių garsiakalbių rinkinio prijungimas prie

„Soundbar“ ____ 18

05 Laidinis prijungimas prie Televizoriaus 19

Prijungimas naudojant optinį kabelį ____ 19

06 Belaidis prisijungimas prie Televizoriaus 20

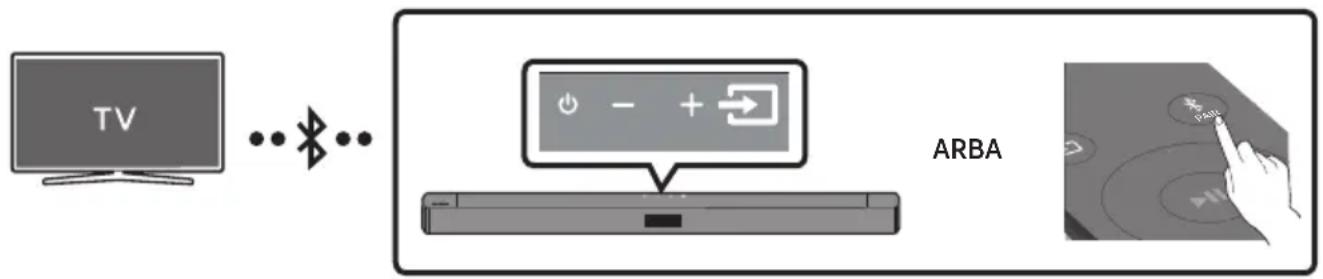

Televizoriaus prijungimas naudojant „Bluetooth“ ____ 20

07 Išorinio jrenginio prijungimas 22

Prijungimas naudojant optinį kabelį 22

08 USB atminties jrenginio prijungimas 23

09 Mobiliojo jrenginio prijungimas 25

Prijungimas per „Bluetooth“ ____ 25

10 Sienos laikiklio montavimas 28

Su jrengimu susijusios atsargumo priemonės ____ 28

Tvirtinimo prie sienos komponentai ____ 28

11 „Soundbar“ garsiakalbio padėjimas ant televizorias stovo 30

12 Programinės įrangos naujinimas 31

Atnaujinimo procedūra 31

Jei nepasirodo „UPDATE“ 32

13 Trikčių šalinimas 33

14 Licencija 34

15 Atvirosios programinės įrangos licencijos pranešimas 35

16 Svarbi pastaba apie techninę priežiūrą 35

17 Techniniai duomenys ir vadovas 36

Specifikacijos 36

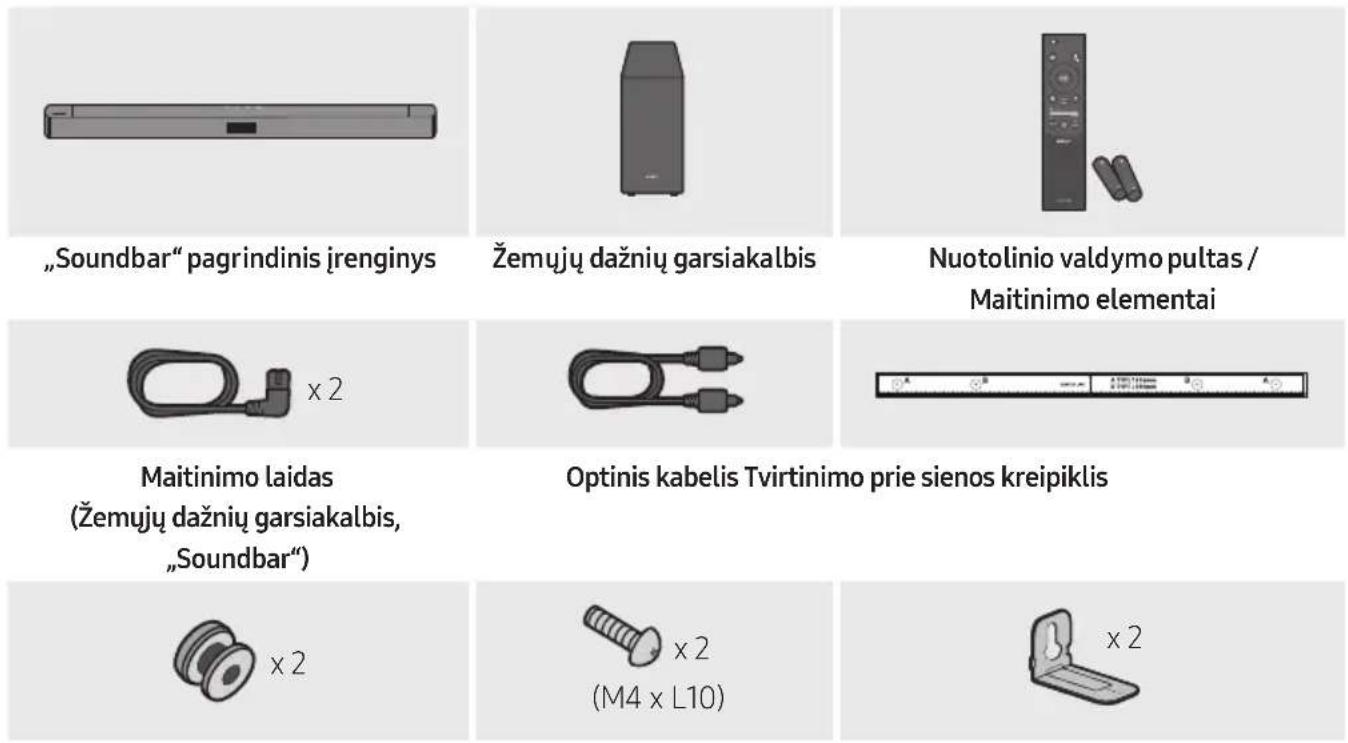

01 KOMPONENTU PATIKRINIMAS

Laikiklio varžtas Varžtas
Sieninis laikiklis

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)
• Norėdami įsigyti papildomų komponentų ar laidų, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centra.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.
• Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

02 GAMINIO APŽVALGA

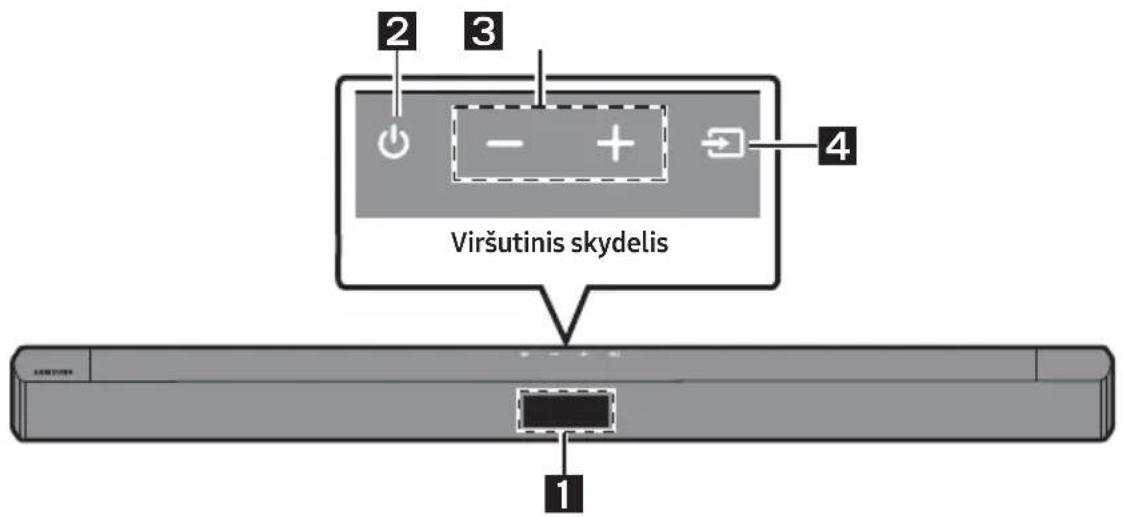

Priekinis / viršutinis „Soundbar“ skydelis

1	EkranasRodoma gaminio būsena ir dabartinis režimas.
2	(Maitinimo) mygtukasJungiamas arba išjungiamas maitinimas.Funkcija „Auto Power Down“Irenginys automatiškai išjungiamas toliau nurodytais atvejais.- D.IN / BT / USB režimas: jei garso signalo nėra 18 minutes.
3	+(Garsumo) mygtukasReguliujamas garsumas.Reguliujant garsumo lygis rodomas „Soundbar“ priekiniame ekrane.
4	(Šaltinio) mygtukasPasirenkamas šaltinio jvesties režimas.
	Jvesties režimas Ekranas
	Optinė skaitmeninė išvestis D.IN
	BLUETOOTH režimas BT
	USB režimas USB
	Jjunkite režimą BT PAIRING, pakeiskite šaltinį į režimą BT būsenoje BT READY ir tada paspauskite ir ilgiau nei 5 sekundes palaikykite mygtuką (Šaltinio).

Ivesties režimas Ekranas
Optinė skaitmeninė išvestis D.IN
BLUETOOTH režimas BT
USB režimas USB

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek.
• Kai jjungsite jrenginj, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.
• Jei norite mégautis tik „Soundbar“ garsiakalbio atkuriamu garsu, turite išjungti TV garsiakalbius jėję į TV garso nustatymo meniu. Žr. savininko vadovą, gautą su savo televizoriumi.

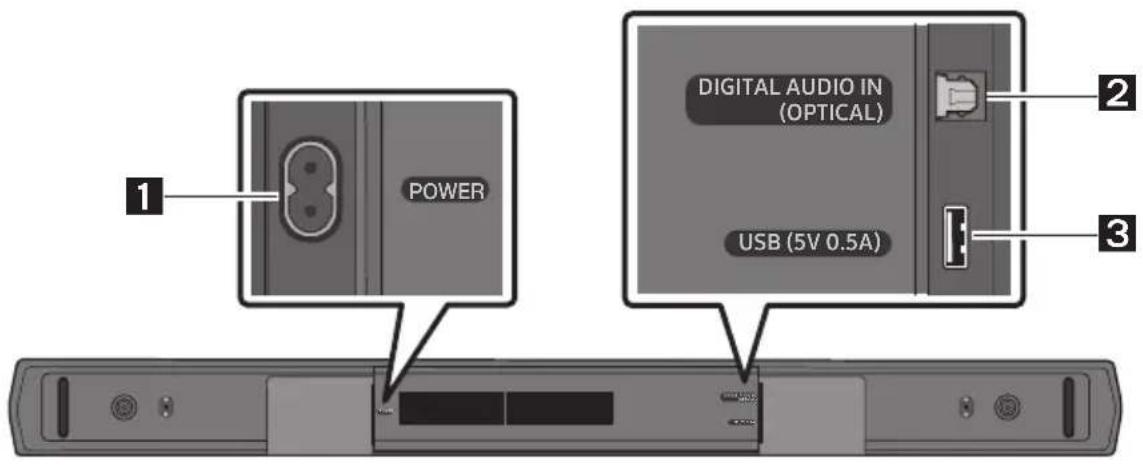

Apatinis „Soundbar“ skydelis

1	POWERPrijunkite „Soundbar“ garsiakalbio kintamosios srovės maitinimo kabelį.
2	DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties.

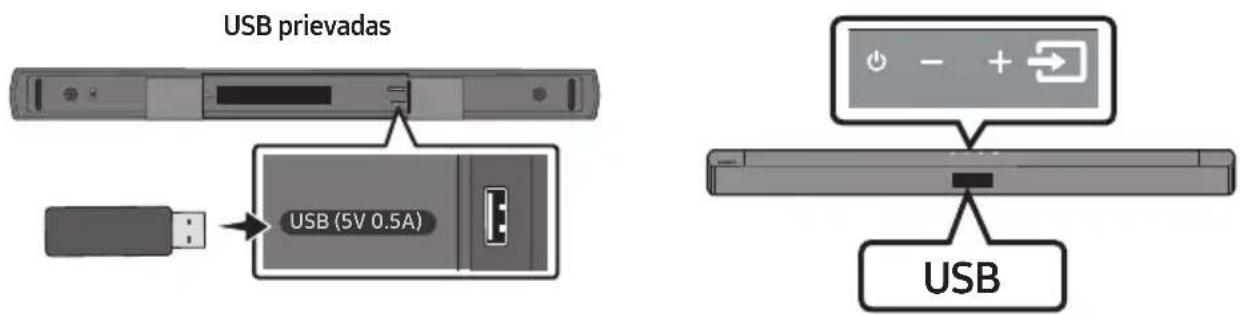

3	USB (5V 0.5A)Skirta USB įrenginiu prijungti norint leisti muzikos failus iš USB įrenginio per „Soundbar“.

• Traukite už kištuko, jei norite ištraukti maitinimo laidą iš sieninio elektros lizdo. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos)

Pastumkitegalinį dangtelį rodyklės kryptimi, kol jis visiškai nusiims. Įdėkite 2 AAA tipo baterijas (1,5 V) teisingai pasirinkdami jų kryptį. Pastumkite galinį dangtelį atgal į vietą.

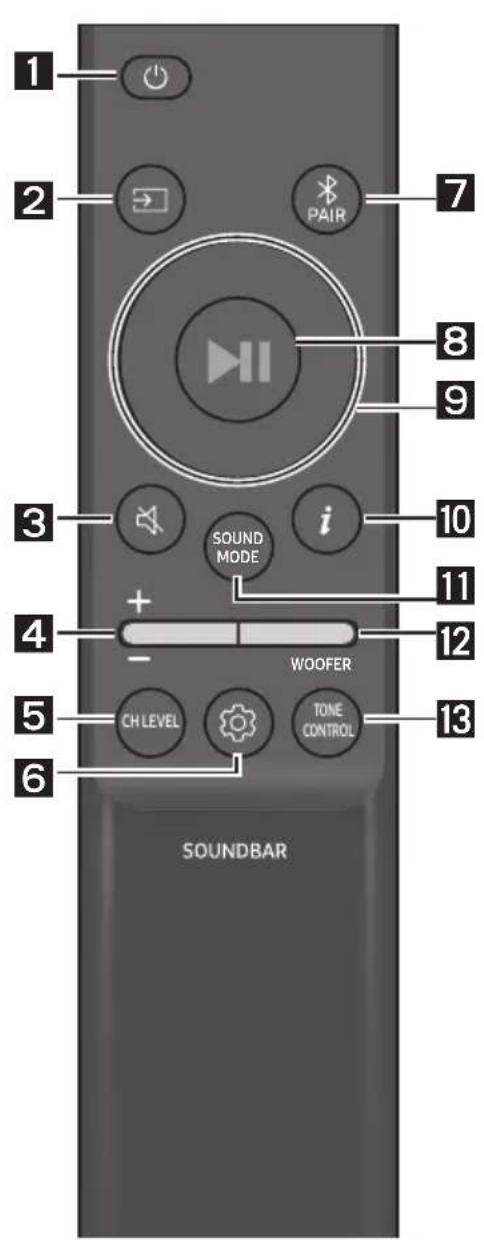

Kaip naudotis nuotolinio valdymo pultu

1	Maitinimas	Jungia ir išjungia „Soundbar“ garsiakalbj.
2	Šaltinio	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.
3	Nutildymas	Jei norite nutildyti garsą, paspauskite mygtuką (Nutildymas). Paspaudę jį dar kartą, garsą jjungsite.
4	Garsumo	Paspaudę mygtuką aukštyn arba žemyn pakoreguosite garsumą.• NutildymasJei norite nutildyti garsą, paspauskite mygtuką Garsumo. Paspaudę jį dar kartą, garsą jjungsite.

5	CH LEVEL	Paspaudę mygtuką galite reguliuoti kiekvieno garsiakalbio garsuma.Paspauskite mygtuką ir pasirinkiteVIRTUAL CENTER LEVELir tada sureguliuokite garsumo lygj nuo -6 iki +6 mygtukaisAukštyn / Žemyn.Prijungus galinius garsiakalbius (parduodamus atskirai), galima nustatytiREAR LEVEL.MygtukaisAukštyn / ŽemynsureguliuokiteREAR LEVELgarsumo lygj nuo -6 iki +6.
9	Aukštyn /Žemyn /Kairén /Dešinèn	Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn /Kairén / Dešinèn.Paspaudę mygtuką Aukštyn / Žemyn / Kairén / Dešinèn pasirinkite arba nustatykite funkcijas.KartojimasJei veikiantUSBrežimui norite naudoti kartojimo funkciją, paspauskite mygtukąAukštyn.Muzikos perjungimasJei norite pasirinkti kitą muzikos failą, paspauskite mygtukąDešinèn.Jei norite pasirinkti kitą muzikos failą, paspauskite mygtukąKairén.ID SETPaspauskite ir 5 sek. palaikykite nuspaustą mygtukąAukštyn, kad būtų atliktasID SET(jungiantis prie belaidžio žemų dažnių garsiakalbio arba belaidžių galinių garsiakalbių).
6	Garso valdymas	Paspaudę mygtuką galite nustatyti garso funkciją. Pageidaujamus nustatymus galima reguliuoti naudojant mygtukusAukštyn / Žemyn.AUDIO SYNC → VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF-AUDIO SYNCJei vaizdas televizoriuje ir „Soundbar“ garsas néra sincronizuoti, paspauskite mygtuką(Garso valdymas) ir pasirinkiteAUDIO SYNC, tada garso delsą nustatykite tarp0~300 ms naudodami mygtukusAukštyn / Žemyn.(Nepasiekiama naudojantUSB arbaBT režimą.)- VOICE ENHANCE ON/OFFŠiuo režimu lengviau išgirsti sakytinius dialogus filmuose ir televizijos laidose.- NIGHT MODE ON/OFFŠis režimas optimizuotas norint televizorių žiūrėti naktį nustatymus pritaikius taip, kad garsas būtų pritildytas, bet dialogai išliktų aiškūs.VOICE ENHANCE irNIGHT MODEgarso funkciją galimaON/OFFmygtukaisAukštyn / Žemyn.Paspauskite ir maždaug 5 sek. laikykite nuspaudę mygtuką(Garso valdymas), jei norite reguliuoti kiekvienos dažnio juostos garsą. NaudojantKairén / Dešinèn mygtukus galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, ir 10 kHz juostas ir nustatyti kiekvienos iš jų nuostatą nuo -6 iki +6 (naudojantAukštyn / Žemyn mygtukus). (Jsitikinkite, kad garso režimas nustatytas kaipSTANDARD.)

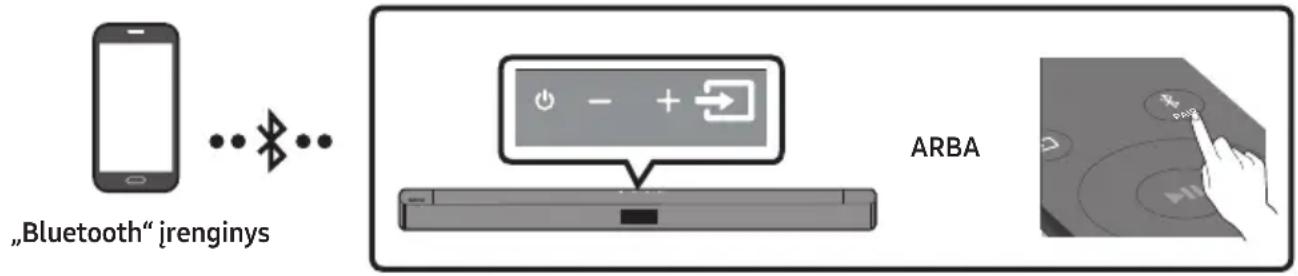

7	BluetoothPAIR	Paspauskite mygtuką ➕ PAIR. „Soundbar“ garsiakalbio ekrane bus rodoma BT PAIRING.Esant nustatytam šiam režimui, galite prijungti „Soundbar“ prie naujo „Bluetooth“jrenginio, pasirinkdami „Soundbar“ iš „Bluetooth“ jrenginių paieškos sąrašo.
8	Leisti /Pristabdyti	Norėdami laikinai pristabdyti muzikos failo atkūrimą, paspauskite mygtuką ➕II.Kai dar kartą paspausite mygtuką, muzikos failas bus leidžiamas toliau.
10	Informacija	Paspaudus šį mygtuką, rodoma informacija skiriasi priklausomai nuo modelio. (Žr. 7 psl.)
11	SOUND MODE	Paspaudę mygtuką galite pasirinkti norimą garso režimą.SURROUND SOUND → GAME → ADAPTIVE → DTS VIRTUAL:X → BASS BOOST →STANDARD– SURROUND SOUNDSukuriamas platesnis nei standartinis laukas.– GAMESukuriamas stereoskopinio garso efektas, kad galėtumėte pasinerti į žaidimų pasaulį.– ADAPTIVERealiuoju laiku analizuojamas turinys ir pagal turinio charakteristikas automatiškaisukuriamas optimalus garso laukas.– DTS VIRTUAL:XĮtraukiantis 3D garsas iš bet kokio turinio.– BASS BOOSTGarso lauko režimas, kuriame išryškinamas žemų dažnių garsas.– STANDARDAtkuriamas originalus garsas.• DRC (Dynamic Range Control)Leidžia pritaikyti dinaminio diapazono valdymą „Dolby Digital“ takeliams. Norėdamijungti ar išjungti dinaminio diapazono valdymą (angl. Dynamic Range Control, DRC),paspauskite ir ilgiau nei 5 sekundes palaikykite mygtuką SOUND MODE, kai „Soundbar“bus išjungtas. Jjungus DRC, stiprus garsas sumažinamas. (Garsas gali būti iškraipytas.)• Bluetooth PowerŠi funkcija automatiškai jjungia „Soundbar“ garsiakalbj, kai gauna ryšio užklausą išanksčiau prijungto televizoriaus arba „Bluetooth“ jrenginio. Šis nustatymas pagalnumatytuosius nustatymus yra jjungtas.– Norėdami išjungti „Bluetooth Power“ funkciją, paspauskite ir ilgiau nei 5 sekundespalaikykite mygtuką SOUND MODE, kai „Soundbar“ bus jjungtas.
12	WOOFERWOOFER(ŽEMIDAŽNIAI)LYGIO	Paspauskite mygtuką aukštyn arba žemyn ir koreguokite žemujų dažnių garsiakalbio (žemojo dažnio) lygį iki –12 arba nuo –6 iki 6. Paspauskite mygtuką, jei norite nustatyti žemujų dažnių garsiakalbio (žemojo dažnio) „0“ (numatytą) garsumo lygį.
13	TONECONTROL	Paspaudę mygtuką galite reguliuoti aukštų garso tonų arba žemų dažnių garso garsumą.Paspauskite mygtuką ir pasirinkite TREBLE arba BASS ir tada sureguliuokite garsumo lygį nuo –6 iki +6 mygtukais Aukštyn / Žemyn.

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją)

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
WOOFER (Aukštyn)	TV nuotolinio valdymo pultas Jjungta / Išjungta (budėjimo režimas)	14 puslapis
Kairėn	Televizoriaus prijungimo jungimas / išjungimas (parengtas BT)	21 puslapis
Aukštyn ID SET 10 puslapis
(Garso valdymas)	„7 Band EQ“ (paspauskite ir palaikykite paspaudę 5 sekundes)	10 puslapis
	Nustatymas iš naujo (paspauskite ir palaikykite paspaudę 10 sekundžių)	31 puslapis
SOUND MODE	DRC ON/OFF (budėjimo režimas) 11 puslapis
	Bluetooth Power	11 puslapis

Skirtingų režimų garso efektų išvesties techniniai duomenys

Effect Input			Output
			Without Wireless Rear Speaker Kit	With Wireless Rear Speaker Kit
SOUND MODE	SURROUND SOUND	2.0 kan	2.1 kan 4.1 kan
		5.1 kan 2.1 kan	4.1 kan
	GAME	2.0 kan	2.1 kan 4.1 kan
		5.1 kan 2.1 kan	4.1 kan
	ADAPTIVE	2.0 kan	2.1 kan 4.1 kan
		5.1 kan 2.1 kan	4.1 kan
	DTS VIRTUAL:X	2.0 kan	2.1 kan 4.1 kan
		5.1 kan 2.1 kan	4.1 kan
	BASS BOOST	2.0 kan	2.1 kan 4.1 kan
		5.1 kan 2.1 kan	4.1 kan
	STANDARD	2.0 kan	2.1 kan 2.1 kan
		5.1 kan 2.1 kan	2.1 kan

- „Samsung“ belaidis galinių garsiakalbių rinkinys įsigyjamas atskirai. Jei norite įsigyti rinkinį, kreipkitės į pardavėją, iš kurio įsigijote „Soundbar“ garsiakalbj.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu

„Soundbar“ garsumą reguliuokite naudodami televizoriaus nuotolinio valdymo pultą.

• Ši funkcija gali būti naudojama tik su IR spindulių nuotolinio valdymo pultais. „Bluetooth“ nuotolinio valdymo pultai (nuotolinio valdymo pultai, kuriems reikalingas susiejimas) nepalaikomi.
• Televizoriaus garsiakalbius nustatykite j lšor. garsiakalbis, kad pasinaudotumėte šia funkcija.

• Šią funkciją palaikantys gamintojai: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

• Išjunkite „Soundbar“.

• Palaikykite paspaudę mygtuką WOOFER 5 sekundes.

Kiekvieną kartą, kai laikote paspaudę mygtuką WOOFER 5 sekundes, režimas keičiamas tokia seka: „OFF-TV REMOTE“ (numatytasis režimas), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Nuotolinio valdymo pulto mygtukas	Ekranas Büsena
	(Numatytasis režimas)	Išjungia televizoriaus nuotolinio valdymo pultą.
		Jungia „Samsung“ televizoriaus IR spindulių nuotolinio valdymo pultą.
		Jungia trečiųjų šalių televizorių IR spindulių nuotolinio valdymo pultus.

04 „SOUNDBAR“ PRIJUNGIMAS

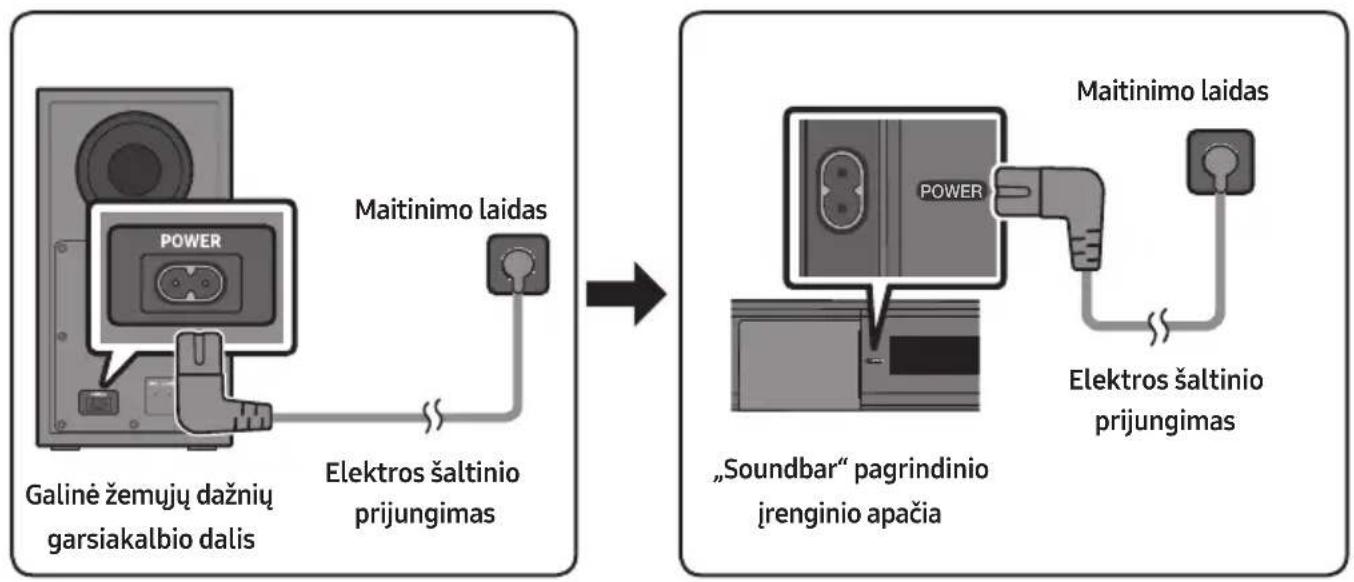

Elektros šaltinio prijungimas

Naudodamiesi maitinimo komponentais, prijunkite žemujų dažnių garsiakalbj ir „Soundbar“ prie elektros lizdo toliau nurodyta tvarka:

1. Prijunkite maitinimo laidą prie żemujų dažnių garsiakalbio.
2. Prijunkite maitinimo laidą prie „Soundbar“ garsiakalbio.

Žr. toliau pateikiamą iliustraciją.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio prikljuotą etiketę. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

„Soundbar“ prijungimas prie žemujų dažnių garsiakalbio

Prijungę žemujų dažnių garsiakalbj galite mégautis sodriais žemujų dažnių garsais.

Automatinis žemujų dažnių garsiakalbio ir „Soundbar“ sujungimas

Kai prijungę maitinimo laidus prie „Soundbar“ ir žemujų dažnių garsiakalbio jjungiate maitinimą, žemujų dažnių garsiakalbis automatiškai prijungiamas prie „Soundbar“.

- Kai bus baigtas automatinis susiejimas, žemų dažnių garsiakalbio galinėje dalyje įsijungs mėlynas indikatorius.

LED indikatorių lemputės galinėje žemųjų dažnių garsiakalbio dalyje

LED Büsena	Aprašas Sprendimas
	Dega	Sėkmingai prisijungta (įprastas veikimas)	-
	Mirksi Ryšys atkuriamas		Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ įrenginio, arba palaukite apie 5 min. Jei ir toliau mirksi, pabandykite žemųjų dažnių garsiakalbį prijungti rankiniu būdu. Žr. 17 psl.
	Dega	Budėjimo režimas („Soundbar“ pagrindinis įrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar“ įrenginio.
		Nepavyko prisijungti	Prijunkite dar kartą. Žr. 17 psl. pateikiamas rankinio prijungimo instrukcijas.
	Mirksi Gedimas		Žr. vadove pateikiamą „Samsung“ techninės priežiūros centro kontaktinę informaciją

Žemujų dažnių garsiakalbio prijungimas rankiniu būdu, jei nepavyksta prijungti automatiškai Prieš atliekant toliau aprašytą prijungimo rankiniu būdu procedūrą

- Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemujų dažnių garsiakalbio maitinimo laidai.

- Isitikinkite, ar „Soundbar“ jjungtas.

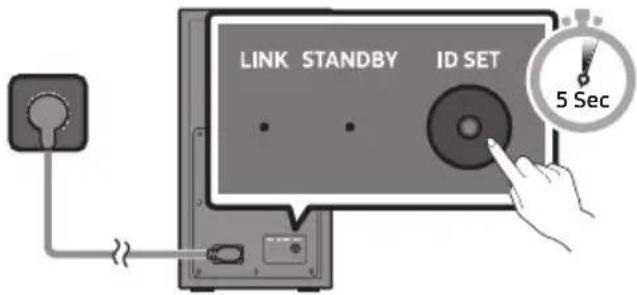

1. Paspauskite ir bent 5 sekundes palaikykite galinėje žemųjų dažnių garsiakalbio dalyje esantį ID SET.

- Žemųjų dažnių garsiakalbio galinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

Galinė žemuju dažnių garsiakalbio dalis

1. Pirmiausia paspauskite nuotolinio valdymo pulto mygtuką, kad jjungtumėte ekraną.

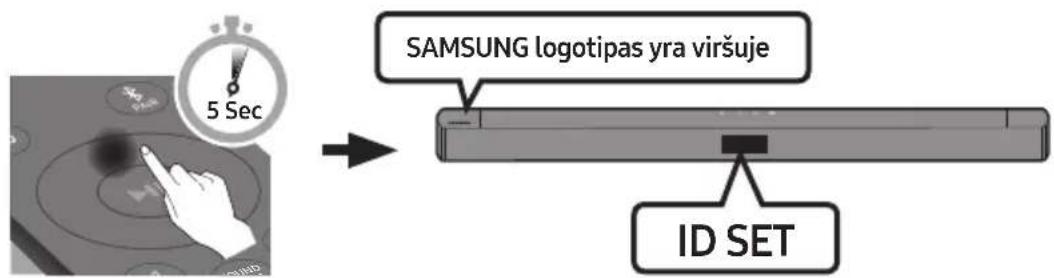

Paspauskite ir ne trumpiau nei 5 sekundes palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Aukštyn.

- Kurj laiką „Soundbar“ ekrane bus rodomas pranešimas ID SET, kuris véliau išnyks.

- „Soundbar“ jsijungs automatiškai, kai bus baigtaID SET operacija.

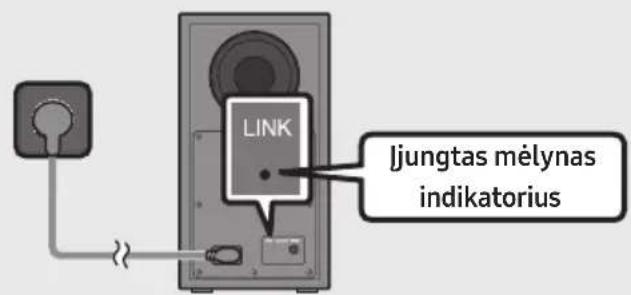

1. Patikrinkite, ar LINK LED indikatorius nepertraukiamai šviečia mėlyna spalva (tai reiškia, jog įrenginiai prijungti).

Sujungus „Soundbar“ ir belaidį žemųjų dažnių garsiakalbj, LINK LED indikatorius nustoja mirksėjęs ir ima nepertraukiamai šviesti mėlyna spalva.

PASTABOS

• Nejunkite šio gaminio ar televizoriaus maitinimo laido i sienini elektros lizdą, kol nėra sujungti visi komponentai.
• Prieš perkeldami į kitą vietą arba montuodami šį gaminį, būtinai išjunkite maitinimą ir atjunkite maitinimo laidą.
• Jei pagrindinis jrenginys yra išjungtas, belaidis žemųjų dažnių garsiakalbis persijungs į budėjimo režimą, o jrenginio gale kelis kartus sumirksėjęs mėlynas STANDBY režimo LED indikatorius pradės šviesti raudonai.
• Netoli „Soundbar“ garsiakalbio veikiant jrenginiui, kuris naudoja tokius pačius dažnius (5,8 GHz), kaip ir „Soundbar“ garsiakalbis, gali trūkinėti garsas.
• Maksimalus pagrindinio jrenginio belaidžio ryšio signalo perdavimo atstumas yra apie 10 metru, tačiau jis gali skirtis priklausomai nuo naudojimo aplinkos. Jei tarp pagrindinio jrenginio ir belaidžio žemujų dažnių garsiakalbio yra plieno, betono arba metalo siena, sistema gali visai neveikti, nes belaidžio ryšio signalas negali prasiskverbti per metalą.

ATSARGUMO PRIEMONĖS

• Belaidžio ryšio priėmimo antenos įmontuotos į belaidį žemųjų dažnių garsiakalbj. Saugokite įrenginius nuo vandens ir drėgmės.
• Tam, kad garsas būtų optimalus, įsitikinkite, kad prie belaidžio žemųjų dažnių garsiakalbio ir belaidžio ryšio imtuvo modulio (parduodamas atskirai) nėra jokių kliūčių.

„Samsung“ belaidžių galinių garsiakalbių rinkinio prijungimas prie „Soundbar“

Išplėskite iki tikro belaidžio erdvinio garso „Samsung“ belaidžių galinių garsiakalbių rinkinį (SWA-9200S, parduodamas atskirai) prijungdami prie „Soundbar“.

Daugiau informacijos apie prijungimą žr. „Samsung“ belaidžio galinio garsiakalbio rinkinio vadove.

05 LAIDINIS PRIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus garsą leiskite per „Soundbar“ naudodami laidinę ar belaidę jungtį.

• Kai „Soundbar“ prijungiamas prie pasirinkto „Samsung“ televizoriaus, „Soundbar“ galima valdyti televizoriaus nuotolinio valdymo pultu.
• Ši funkcija veikia 2017 m. ir naujesnės laidos „Samsung Smart TV“ televizoriuose, kurie palaiko „Bluetooth“, prijungiant „Soundbar“ prie televizoriaus optiniu laidu.
• Ši funkcija leidžia televizoriaus meniu reguliuoti garso lauką ir įvairius nustatymus, garsumą bei garsą nutildyti.

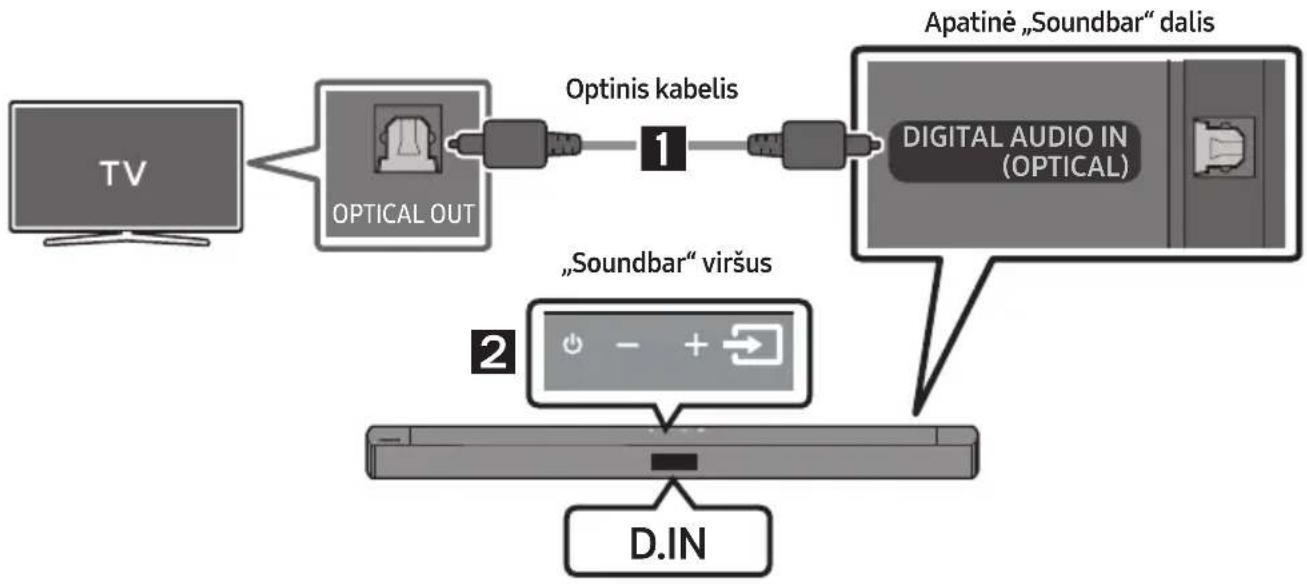

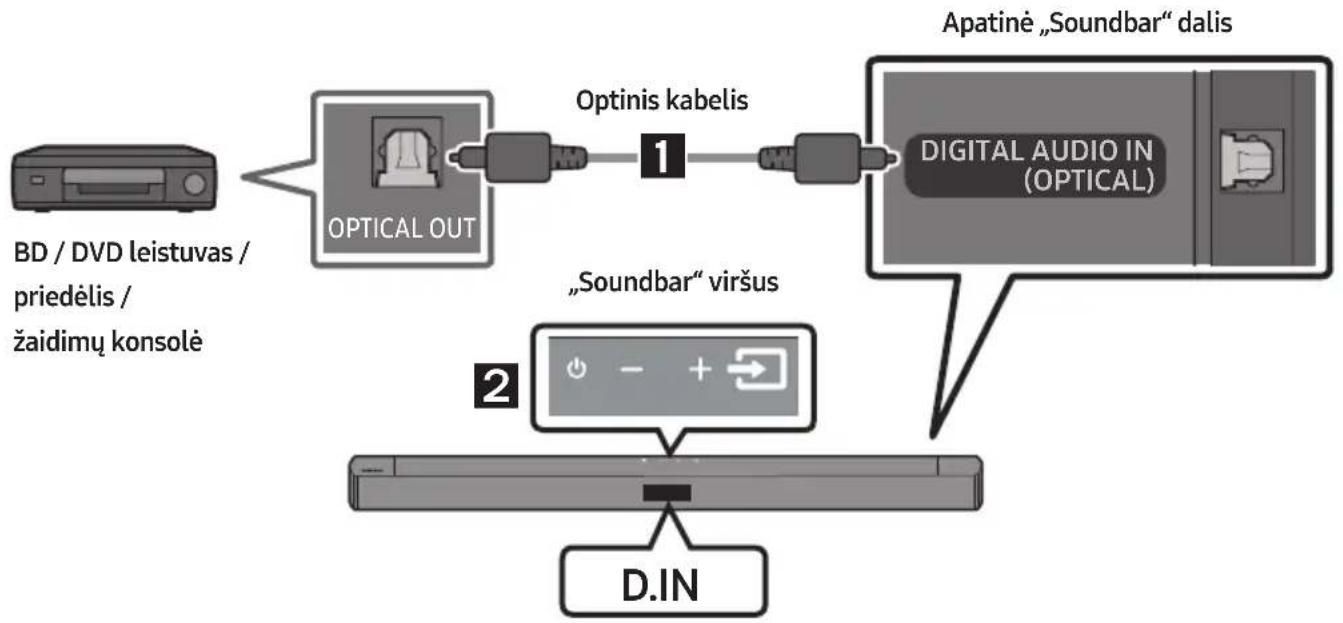

Prijungimas naudojant optinį kabelį

Kai transliuojami signalai yra „Dolby Digital“, o skaitmeninės išvesties garso formato nustatymas jūsų televizoriuje yra PCM, rekomenduojama pakeisti šį nustatymą į „Dolby Digital“. Kai nustatymas pakeistas, galite mėgautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)

Patikrinimas prieš prijungimą

- Jei naudojate optinį laidą kurio gnybtai yra uždengti, nepamirškite jų nuimti.

- Naudojant optinį laidą, reikia nustatyti režimą D.IN.

1. Sujunkite „Soundbar“ garsiakalbio lizdą DIGITAL AUDIO IN (OPTICAL) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu.
2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio), tada pasirinkite režimą D.IN.

06 BELAIDIS PRISIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus prijungimas naudojant „Bluetooth“

Prijunge televizorių per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną televizorių.

Prijungimas pirmą kartą

1. Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR ir jjunkite režimą BT PAIRING.

(ARBA)

a. Viršutiniame skydelyje paspauskite mygtuką (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia i BT PAIRING, arba i BT READY, jei yra ryšio įrašas.
b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kad būtų parodyta BT PAIRING.

1. Televizoriuje jjunkite „Bluetooth“ režimą. (Daugiau informacijos pateikiama televizoriaus vadove.)
2. Televizoriaus ekrane rodomame sąraše pasirinkite [AV] Samsung Soundbar C4-Series arba [AV] Soundbar C4-Series.

Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas Needs Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.

- Kai televizorių prijungiate, „Soundbar“ priekiniame ekrane parodoma [TV pavadinimas] → BT.

1. Dabar per „Soundbar“ galite leisti televizoriaus garsą.

Jei televizoriui nepavyko rasti „Soundbar“

- Televizorių ir „Soundbar“ sujunkite optiniu kabeliu, tada pasirinkite režimą D.IN paspausdami viršutinėje „Soundbar“ dalyje esantį mygtuką (Šaltinio). Patikrinkite, ar garsas sklinda įprastai, tada atlikite 2 ir 3 veiksmus.

Jei jrenginio nepavyksta prijungti

- Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar C4-Series arba [AV] Soundbar C4-Series), ištrinkite jį.

• Tada pakartokite 1–3 veiksmus.

PASTABA

- Kai prijungėte „Soundbar“ garsiakalbj prie televizoriaus pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

„Soundbar“ atjungimas nuo televizoriaus

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką (Šaltinio) ir perjunkite j bet kurj režimą, išskyrus BT.

- Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymą iš „Soundbar“. (Reikalingas laikas gali skirtis ir priklauso nuo televizoriaus modelio.)

- Norėdami atšaukti automatinį „Soundbar“ ir TV sujungimą „Bluetooth“ ryšiu, paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn, kai „Soundbar“ yra nustatytas į BT READY režimą. (Televizoriaus prijungimo jjungimas / išjungimas)

Kuo skiriasi BT READY ir BT PAIRING?

- BT READY : Šiuo režimu galite ieškoti anksčiau prijungtų televizorių arba prijungti anksčiau prijungtą mobilųji įrenginį prie „Soundbar“ garsiakalbio.

- BT PAIRING : Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują jrenginį. (Paspauskite mygtuką ✝ PAIR ant nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite mygtuką 📄 (Šaltinio) esanti „Soundbar“ viršuje, kol „Soundbar“ veikia režimu BT ir veikia būsena BT READY.)

PASTABOS

- Jei prijungiant „Bluetooth“ jrenginj prašoma jvesti PIN kodą, jveskite <0000>.

- Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.

- Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

- „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms: - jei aplink „Soundbar“ yra stiprus elektros laukas; - jei su „Soundbar“ vienu metu susiejami du arba daugiau „Bluetooth“ jrenginių. - jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

07 IŠORINIO İRENGINIO PRIJUNGIMAS

Kad per „Soundbar“ galétumète leisti išorinio jrenginio garsą, prie išorinio jrenginio prisijunkite naudodami laidą arba „Bluetooth“ ryši.

Prijungimas naudojant optinį kabelį

1. Sujunkite pagrindinio jrenginio lizdą DIGITAL AUDIO IN (OPTICAL) ir šaltinio jrenginio lizdą OPTICAL OUT skaitmeniniu optiniu kabeliu.
2. Pasirinkite režimą D.IN viršutiniame skydelyje arba nuotolinio valdymo pulte paspausdami mygtuką (Saltinio).

08 USB ATMINTIES İRENGINIO PRIJUNGIMAS

Per „Soundbar“ galite leisti muzikos failus, esančius USB atminties jrenginiuose.

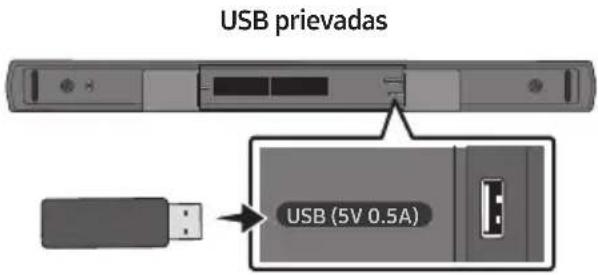

1. USB jrenginj prijunkite prie USB prievado gaminio apačioje.

2. Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuka (Šaltinio) tada pasirinkite USB.

3. Ekrane parodoma USB.

4. Per „Soundbar“ leiskite muzikos failus iš USB atminties jrenginių.

- „Soundbar“ automatiškai išjungiamas (Auto Power Down), jei daugiau nei 18 minutes neprijungiamas joks USB jrenginys.

Failų formatų tipų suderinamumo sąrašas

Plétinys Kodekas	Diskretizavimo dažnis Bitų perdavimo sparta
*.mp3 MPEG 1 Layer2	32–48 kHz 32–320 kb/s
	MPEG 1 Layer3 32–48 kHz	32–320 kb/s
	MPEG 2 Layer3 16–24 kHz	8–160 kb/s
	MPEG 2.5 Layer3 8–12 kHz	8–160 kb/s
*.wma WMA7/8/9	32–48 kHz 32–320 kb/s
*.ogg	Vorbis	32–48 kHz	45–500 kb/s
*.aac*.m4a*.mp4(Tik garsas)	AAC-LC (MPEG2,/MPEG4)	32–48 kHz 32–320 kb/s
*.wav	LPCM	32–192 kHz	1024–9216 kb/s
*.flac	FLAC	32–192 kHz	162–8100 kb/s
*.aiff	AIFF	32–192 kHz	1024–9216 kb/s

• Jei USB jrenginyje yra per daug aplankų (apie 256) ir failų (apie 999), „Soundbar“ gali šiek tiek užtrukti, kol pasieks failus ir juos paleis.
• Palaikoma USB failu sistema: FAT16, FAT32, NTFS

09 MOBILIOJO JRENGINIO PRIJUNGIMAS

Prijungimas per „Bluetooth“

Prijunge mobiluji irenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną „Bluetooth“ jrenginį.

Prijungimas pirmą kartą

1. Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR ir jjunkite režimą BT PAIRING.

(ARBA) a. Viršutiniame skydelyje paspauskite mygtuką 📄 (Šaltinio), tada pasirinkite BT. BT automatiškai per kelias sekundes pasikeičia j BT PAIRING, arba j BT READY, jei yra ryšio įrašas.
b. Kai pasirodo BT READY, „Soundbar“ viršutiniame skydelyje paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką (Šaltinio), kad būtų parodyta BT PAIRING.

1. Sąraše pasirinkite [AV] Samsung Soundbar C4-Series arba [AV] Soundbar C4-Series.

- Kai „Soundbar“ prijungiamas prie „Bluetooth“ jrenginio, priekiniame ekrane parodoma [„Bluetooth“ jrenginio pavadinimas] → BT.

1. Per „Soundbar“ leiskite muzikos failus iš įrenginio, kuris prijungtas per „Bluetooth“.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar C4-Series arba [AV] Soundbar C4-Series), ištrinkite jį.
  • Tada pakartokite 1 ir 2 veiksmus.

PASTABA

- Kai prijungėte „Soundbar“ garsiakalbj prie mobilųjj įrenginį pirmą kartą, norėdami atsijungti naudokite režimą BT READY.

Kuo skiriasi BT READY ir BT PAIRING?

• BT READY : Šiuo režimu galite ieškoti anksčiau prijungtų televizorių arba prijungti anksčiau prijungtą mobilųji įrenginį prie „Soundbar“ garsiakalbio.
• BT PAIRING : Esant nustatytam šiam režimui, prie „Soundbar“ garsiakalbio galite prijungti naują jrenginį. (Paspauskite mygtuką ✝ PAIR ant nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite mygtuką 📄 (Šaltinio) esanti „Soundbar“ viršuje, kol „Soundbar“ veikia režimu BT ir veikia būsena BT READY.)

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po18 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai;
• jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.
• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.
• „Soundbar“ garsiakalbį susiejus su „Bluetooth“ įrenginiu ir įrenginio nuskaitytų įrenginių sąraše pasirinkus [AV] Samsung Soundbar C4-Series arba [AV] Soundbar C4-Series, bus automatiškai jjungta „Soundbar“ BT veiksena.
• Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietų jrenginių sąraše. („Bluetooth“ jrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)
• „Soundbar“ garsiakalbis bus rodomas „Bluetooth“ jrenginio rastų jrenginių sąraše, tik kai „Soundbar“ rodoma BT READY.
• „Soundbar“ garsiakalbio negalima susieti su kitu „Bluetooth“ jrenginiu, jei naudojant „Bluetooth“ režimą jis jau susietas su „Bluetooth“ jrenginiu.

Bluetooth Power funkcija jjungta (SOUND MODE)

Jei anksčiau susietas „Bluetooth“ jrenginys bando susisieti su „Soundbar“ garsiakalbiu, kai yra jjungta funkcija „Bluetooth Power jjungta“, o „Soundbar“ garsiakalbis yra išjungtas, „Soundbar“ garsiakalbis jjungiamas automatiškai.

1. Kai „Soundbar“ garsiakalbis jjungtas, ilgiau kaip 5 sekundes nuspaudę laikykite valdymo pulto mygtuką SOUND MODE.

2. „Soundbar“ garsiakalbio ekrane rodoma ON-BLUETOOTH POWER.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“ garsiakalbio

Galite atjungti „Bluetooth“ jrengini nuo „Soundbar“ garsiakalbio. Jei reikia instrukciju, žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ garsiakalbis bus atjungtas.
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Viršutiniame skydelyje arba nuotolinio valdymo pulte paspauskite mygtuką ➞ (Šaltinio) ir pakeiskite j bet kurj režimą, išskyrus „BT“.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant i „Bluetooth“ jrenginį.)
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

PASTABOS

• Veikiant „Bluetooth“ ryšio veiksena „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• „Soundbar“ garsiakalbis automatiškai išsijungia po 18 minučių į parengties būseną.

Daugiau apie „Bluetooth“

„Bluetooth“ yra technologija, kuri leidžia sujungti „Bluetooth“ palaikančius įrenginius naudojant trumpą belaidį ryšį.

- „Bluetooth“ jrenginys gali sukelti triukšmą arba gali veikti netinkamai, atsižvelgiant i jo naudojima, jei:

• jūsų kūno dalis liečiasi su „Bluetooth“ įrenginio arba „Soundbar“ garsiakalbio imtuvo / siųstuvo sistema;
• jj veikia kliūčių (pvz., sienų, kampų ar pertvarų) sukeltas elektros tiekimo nuokrypis;

• jj jau paveikė elektros trukdžiai dėl to paties dažnių diapazono įrenginių, įskaitant medicinos įrangą, mikrobangų krosneles ir belaidį LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienas kito.

• Kuo atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio didesnis, tuo blogesnė bus ryšio kokybė.Jei atstumas viršija „Bluetooth“ veikimo diapazoną, ryšys nutrūksta.
• Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.
• „Bluetooth“ ryšys veikia tik tada, kai jis yra netoli įrenginio. Ryšys bus automatiškai išjungtas, jei „Bluetooth“ prietaisas bus už diapazono ribų. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.
• Šio belaidžio jrenginio veikimo metu gali kilti elektros trukdžių.

10 SIENOS LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar drėgnumas.
• Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
• įsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rėmus.
• Tvirtinimo prie sienos varžtus pirkite atsižvelgdami i sienos, prie kurios tvirtinsite „Soundbar“, tipą ir storj.

- Skersmuo: M5

– Ilgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami „Soundbar“ prie sienos, prijunkite jo kabelius prie išorinių įrenginių.
• Prieš montuodami įrenginį įsitikinkite, kad jis atjungtas nuo maitinimo šaltinio. Kitu atveju gali kilti elektros smūgis.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio varžtas Varžtas

1. Pridėkite Tvirtinimo prie sienos kreipiklis prie sienos paviršiaus.

2. Tvirtinimo prie sienos kreipiklis turi būti horizontalioje padėtyje.

3. Jei televizorius pritvirtintas prie sienos, „Soundbar“ tvirtinkite bent 5 cm žemiau nei televizorius.

5 cm arba daugiau

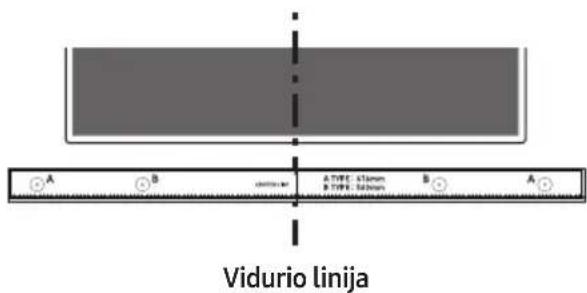

1. Sulygiuokite Tvirtinimo prie sienos kreipiklio vidurio linija su televizoriaus viduriu (jei „Soundbar“ montuojate po televizoriumi) ir pritvirtinkite Tvirtinimo prie sienos kreipiklis prie sienos lipnia juosta.

- Jei montuojate ne po televizoriumi, Vidurio linija turi būti montavimo zonos centre.

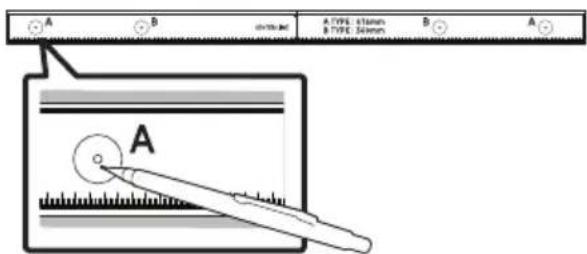

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A-TYPE vaizdu, esančių abiejuose orientyro galuose, centrą, kad pažymėtumėte atraminiams varžtams skirtas angas, ir nuimkite Tvirtinimo prie sienos kreipiklis.

1. Naudodami tinkamo dydžio gražtą, išgręžkite angą sienoje ties kiekviena žyma.

- Jei žymės neatitinka kaiščių padėties, prieš įkišdami atraminius varžtus, įsitikinkite, kad į skylutes įdėjote tinkamus kaiščius. Jei naudojate kaiščius, įsitikinkite, kad išgręžtos skylės yra pakankamai didelės jūsų naudojamiems kaiščiams.

1. Istumkite varžtą (nepridedamas) per kiekvieną Laikiklio varžtas, tada kiekvieną varžtą tvirtai jsukite i atraminio varžto angą.

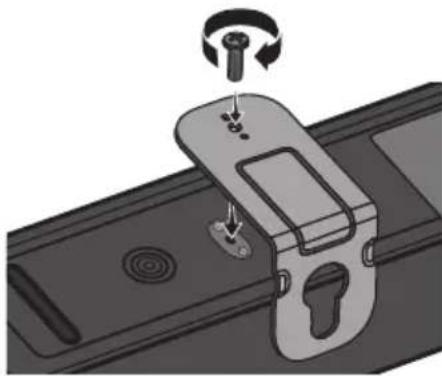

1. Pritvirtinkite 2 Sieninis laikiklis tinkama kryptimi „Soundbar“ apačioje, naudodami 2 Varžtus.

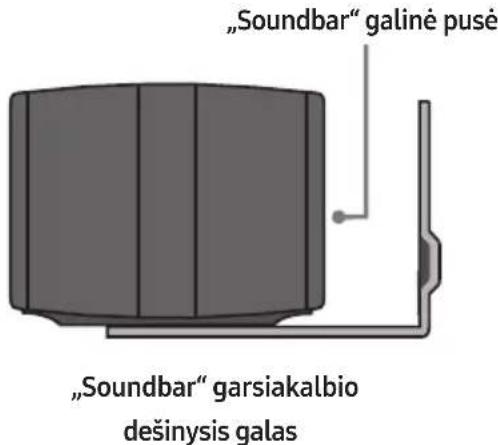

- Surinkdami įsitikinkite, kad Sieniniai laikikliai pakabos dalis yra už galinės „Soundbar“ dalies.

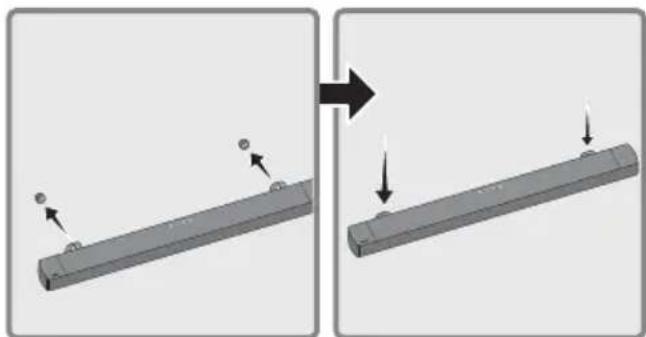

1. „Soundbar“ su pritvirtintais Sieniniai laikikliai montuokite Sieniniai laikikliai užkabindami už sienoje esančių Laikiklio varžtai.

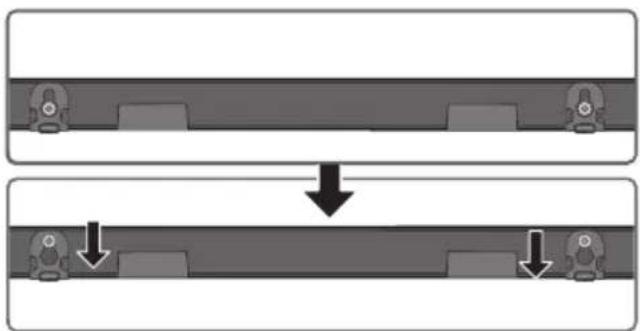

1. Paslinkite „Soundbar“ žemyn, kaip parodyta, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

- Jkiškite Laikiklio varžtas i plačiają (apatinę) Sieninis laikiklis dalį ir paslinkite Sieninis laikiklis žemyn, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

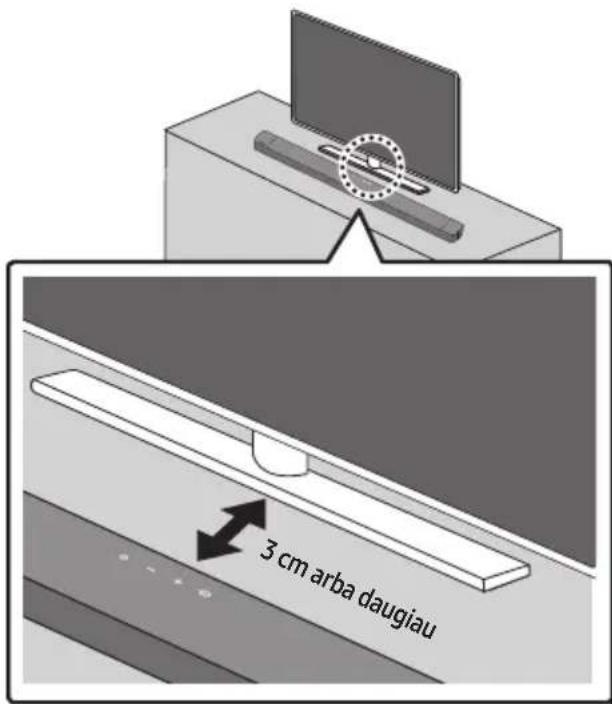

Padëkite „Soundbar“ garsiakalbj ant televizoriaus stovo.

Išlygiuokite televizoriaus centrą su „Soundbar“ centru kaip parodyta paveikslėlyje ir atsargiai padėkite „Soundbar“ ant televizoriaus stovo. Kad garso kokybė būtų optimali, „Soundbar“ garsiakalbj statykite mažiausiai 3 cm atstumu nuo televizoriaus priekio.

PASTABA

- Isitikinkite, kad „Soundbar“ garsiakalbis yra padėtas ant plokščio ir stabilaus paviršiaus.

12 PROGRAMINĖS JRANGOS NAUJINIMAS

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Jei naujinimas siūlomas, galite atnaujinti programinę aparatinę įrangą USB įrenginį, kuriame yra programinės aparatinės įrangos naujinimas, prijungę prie „Soundbar“ USB prievado. Jei reikia daugiau informacijos, kaip atsisiųsti naujinimo failus, eikite į „Samsung“ svetainę adresu (www.samsung.com→Support). Tada pasirinkite gaminio tipą arba įveskite turimo „Soundbar“ modelio numerį – pasirinkite parinktį Programinė įranga ir programos, tada – Atsisiuntimai. Atsiminkite, kad parinkčių pavadinimai gali skirtis.

Atnaujinimo procedūra

Svarbu: Naujinimo funkcija ištrina visus naudotojo nustatymus. Rekomenduojame užsirašyti parametrus, kad atnaujinus lengvai galėtumėte nustatyti juos iš naujo. Atminkite, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemųjų dažnių garsiakalbio ryšys.

1. USB atmintinę prijunkite prie USB lizdo kompiuteryje.
   Svarbu: Isitikinkite, kad USB atmintinėje nėra muzikos failų. Dėl jų programinės aparatinės įrangos gali nepavykti atnaujinti.
2. Eikite i (samsung.com) → pasirinkite „Ivesti modelio numeri“ ir iveskite jūsu „Soundbar” modelj. Pasirinkite vadovus ir atsisiuntimus bei atsisiųskite naujausią programinės įrangos failą.
3. Atsisiųstą programinę įrangą išsaugokite USB atmintinėje ir pasirinkite „Išskleisti čia“, kad išpakuotumėte aplanką.
4. Išjunkite „Soundbar“ garsiakalbj ir prijunkite USB atmintinę su programinės įrangos naujiniu prie USB prievado.
5. Ijunkite „Soundbar“, paspauskite „Soundbar“ mygtuką 📄 (Šaltinio) ir pasirinkite režimą „USB“. Ekrane parodomas užrašas „UPDATE“ ir pradedamas atnaujinimas. Baigus atnaujinimą, „Soundbar“ išjungiamas.
6. Baigus atnaujinimą, „Soundbar“ išjungiamas. Ijunkite „Soundbar“, tada paspauskite ir 5 sekundes palaikykite mygtuką
7. • (Garsumo), esanti ant viršutinio skydelio. Ekrane parodomas užrašas „INIT OK“ ir tada „INIT OK“ nustatomas iš naujo.

8. Šis gaminys turi funkciją DUAL BOOT. Jei programinės aparatinės įrangos atnaujinti nepavyksta, galite atnaujinti programinę aparatinę įrangą dar kartą. ľdedant USB atmintinę, kurioje yra atnaujinimo failas, turi būti prijungtas „Soundbar“ maitinimo laidas. Tada atnaujinimas vėl pradedamas ir VFD nerodomas joks vaizdas.
   Atnaujinimas bus baigtas po 2 minučių.

9. Atkurkite „Soundbar“ nustatymus.

Jei nepasirodo „UPDATE“

1. Išjunkite „Soundbar“ ir atjunkite bei vėl prijunkite USB atminties įrenginį, kuriame yra naujinimo failai, prie „Soundbar“ USB prievado.
2. Atjunkite „Soundbar“ maitinimo laidą, prijunkite jį iš naujo ir jjunkite „Soundbar“ garsiakalbj.

PASTABOS

• Programinės aparatinės įrangos gali nepavykti tinkamai atnaujinti, jei USB atminties įrenginyje laikomi „Soundbar“ palaikomi garso failai.
• Neatjunkite maitinimo ir neištraukite USB jrenginio, kol naujinama.
• Baigus atnaujinimą, galima paleisti naudotojo sąranką „Soundbar“ sistemoje. Todėl patariame užsirašyti pasirinktus parametrus, kad atnaujinę galėtumėte lengvai nustatyti juos iš naujo. Atkreipkite dėmesį, kad naujinant programinę aparatinę įrangą iš naujo nustatomas ir žemųjų dažnių garsiakalbio ryšys. Jei po atnaujinimo ryšys su žemųjų dažnių garsiakalbiu automatiškai neatkuriamas, žr. psl. 16 Jei programinės įrangos nepavyksta atnaujinti, patikrinkite, ar tinkamai veikia USB atmintinė.
• „Mac OS“ naudotojai turi naudoti MS-DOS (FAT) USB formatą.
• Atnaujinti per USB gali būti nejmanoma – tai priklauso nuo USB atminties jrenginio gamintojo.

13 TRIKČIŲ ŠALINIMAS

Prieš kreipdamiesi pagalbos, peržiūrėkite toliau pateiktą informaciją.

→Patikrinkite, ar „Soundbar“ maitinimo laidas tinkamai prijungtas prie lizdo.

„Soundbar“ neveikia taip, kaip turėtų.

→Ištraukite maitinimo laidą ir prijunkite jį iš naujo.
→Išjunkite / jjunkite išorinį įrenginį ir bandykite dar kartą.
→Jei néra signalo, praëjus tam tikram laikui „Soundbar“ automatiškai išsijungia. Ijunkite maitinimą. (Žr. psl. 7.)

Jei nuotolinio valdymo pultas neveikia.

→Nukreipkite nuotolinio valdymo pultą tiesiai i „Soundbar“.
→Pakeiskite baterijas naujomis.

„Soundbar“ neatkuria garso.

→„Soundbar“ garsas yra per mažas arba nutilytas. Sureguliuokite garsumą.
→Kai yra prijungtas bet koks išorinis jrenginys (STB, „Bluetooth“, mobilusis jrenginys ir pan.), sureguliuokite išorinio jrenginio garsumą.
→Televizoriaus garso išvesčiai pasirinkite „Soundbar“. („Samsung“ televizorius:
Pagrindinis ( → Meniu → Nustatymai ( → Visi nustatymai ( ) Garsas → Garso išvestis → Pasirinkite „Soundbar“
→Laidas i „Soundbar“ gali būti laisvas. Atjunkite ir iš naujo prijunkite laidą.
→Visiškai ištraukite maitinimo laidą, iš naujo prijunkite ir jjunkite maitinimą.
→ ljjunkite gamini ir bandykite dar kartą. (Žr. psl. 31.)

Žemų dažnių garsiakalbis neatkuria garso.

→ Patikrinkite, ar žemų dažnių garsiakalbio gale šviečia mėlynas LED indikatorius. Jei indikatorius lėtai mirksi mėlynai arba pradeda šviesti raudonai, iš naujo prijunkite „Soundbar“ ir žemų dažnių garsiakalbj. (Žr. psl. 17.)
→Galite susidurti su problema, jei tarp „Soundbar“ ir žemujų dažnių garsiakalbio yra kliūtis. Įrenginius perkelkite į vietą, kurioje nėra kliūčių.
→Kiti šalia esantys radijo dažnio signalus siunčiantys jrenginiai gali trukdyti ryšiui. Garsiakalbį laikykite toliau nuo tokių jrenginių.
→Ištraukite ir vėl junkite maitinimo laido kištuką.

Per mažas žemujų dažnių garsiakalbio garsumo lygis.

→Originalus atkuriamo kūrinio garsumo lygis gali būti mažas. Pabandykite reguliuoti žemujų dažnių garsiakalbio lygį. (Žr. psl. 12.)
→Atsineškite žemujų dažnių garsiakalbj arčiau savęs.

„Soundbar“ nerodomas televizoriaus „Bluetooth“ jrenginių sąraše.

→Visiškai atjunkite „Soundbar“ maitinimo laidą ir vėl prijunkite, tada bandykite ieškoti dar kartą. (Žr. psl. 20.)
→Televizorių ir „Soundbar“ sujunkite optiniu kabeliu, tada pasirinkite režimą D.IN, paspausdami viršutinėje dalyje esantį mygtuką ➞ (Šaltinio). Patikrinkite, ar garsas sklinda įprastai, tada bandykite ieškoti dar kartą. (Žr. psl. 20.)

Nepavyksta prijungti „Soundbar“ per „Bluetooth“.

→Kai prijungiate naują jrenginį, ryšiui jjunkite

BT PAIRING. (Paspauskite nuotolinio valdymo pulto mygtuką ✝ PAIR arba bent 5 sekundes paspauskite ir palaikykite ant „Soundbar“ viršutinės dalies esantį mygtuką 📄 (Šaltinio).

→Jei „Soundbar“ prijungtas prie kito jrenginio, pirmiausia atjunkite ši jrenginj, kad galétuméte prijungti kitą.
→Prijungiamame jrenginyje pašalinkite „Bluetooth“ garsiakalbių sąrašą ir prijunkite jį iš naujo. („Samsung“ televizorius:

Pagrindinis (n)→ Meniu → Nustatymai

( Ⓞ → Visi nustatymai ( ) ➕ Garsas →

Garso išvestis → „Bluetooth“ garsiakalbių sąrašas)

→Ištraukite ir vėl junkite maitinimo laido kištuką. Tada bandykite dar kartą.

→ Ijunkite gamini ir bandykite dar kartą. (Žr. psl. 31.)

Prijungus jrenginj per „Bluetooth“, trūkinėja garsas.

→Kai kurie jrenginiai gali sukelti radijo trukdžius, jei jie yra per arti „Soundbar“, pvz., mikrobangų krosnelės, belaidžiai maršruto parinktuvai ir kt.
→Jei per „Bluetooth“ prijungtas jrenginys perkeliamas per toli nuo „Soundbar“, garsas gali trūkinėti. Perkelkite jrenginį arčiau „Soundbar“.
→Jei jūsų kūnas liečiasi su „Bluetooth“ siųstuvu-imtuvu arba gaminys yra įrengtas ar padėtas ant metalinių baldų, garsas gali trūkinėti. Patikrinkite įrengimo aplinką ir naudojimo sąlygas.

„Soundbar“ automatiškai nejsijungia kartu su televizoriumi.

→ Jei žiūrėdami televizorių išjungiate „Soundbar“, maitinimo tiekimo sincronizavimas su televizoriumi yra išjungiamas. Pirma išjunkite televizorių.

14 LICENCIJA

Dolby

AUDIO

Norėdami siųsti užklausas ir prašymus dėl atvirosios programinės įrangos, susisiekite su „Samsung“ atvirosios programinės įrangos palaikymo tarnyba (http://opensource.samsung.com)

16 SVARBI PASTABA APIE TECHNINE PRIEŽIŪRA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei

(a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo);

(b) pristatote gaminį į taisymo centra, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).

- Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

17 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

Modelio pavadinimas HW-C450
USB 5V/0,5A
Svoris 1,4 kg
Matmenys (P x A x G) 858,8 x 59,0 x 75,0 mm
Veikimo temperatūros diapazonas +5°C iki +35°C
Veikimo drėgmės diapazonas 10 % iki 75 %
STIPRINTUVASVardinė išėjimo galia	40W x 2, 6 omai
Palaikomi atkūrimo formatai(DTS 2.0 garsas atkuriamas DTS formatu.)	LPCM 2 kan., Dolby AudioTM(palaikomas Dolby® Digital), DTS

Žemujų dažnių garsiakalbio pavadinimas PS-WC45T
Svoris 4,5 kg
Matmenys (P x A x G) 184,0 x 343,0 x 295,0 mm
STIPRINTUVASVardinė išėjimo galia	220W

Bendros energijos sąnaudos budėjimo režimu (W)	2,0W
BluetoothPrievado išjungimo būdas	Paspauskite ir palaikykite mygtuką SOUND MODE ilgiau nei 5 sekundes, kad išjungtumėte „Bluetooth Power“ funkcija.

PASTABOS

• „Samsung Electronics Co., Ltd.“ pasilieka teisę be įspėjimo keisti specifikacijas.

• Svoris ir matmenys yra apytiksliai.

• „Samsung“ patvirtina, kad ši radijo įranga atitinka Direktyvą 2014/53/ES ir atitinkamus JK įstatymuose numatytus reikalavimus. Visą atitikties deklaracijos tekstą galite rasti svetainėje: http://www.samsung.com nuėję i skiltį „Palaikymas“ ir jvedę modelio pavadinimą. Šią įrangą galima naudoti visose ES šalyse ir JK.
  • BELAIDŽIO JRENGINIO IŠVESTIES GALIA

[Tinkamas šio gaminio baterijų šalinimas]

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų grążinimo sistema.

Tinkamas šio gaminio šalinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos. Īmonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos įsipareigojimus ir su konkrečiais gaminiais susijusius norminius įsipareigojimus, pvz., dėl REACH, WEEE, baterijų, rasite svetainėje:
