MANUALE UTENTE HW-C460G SAMSUNG

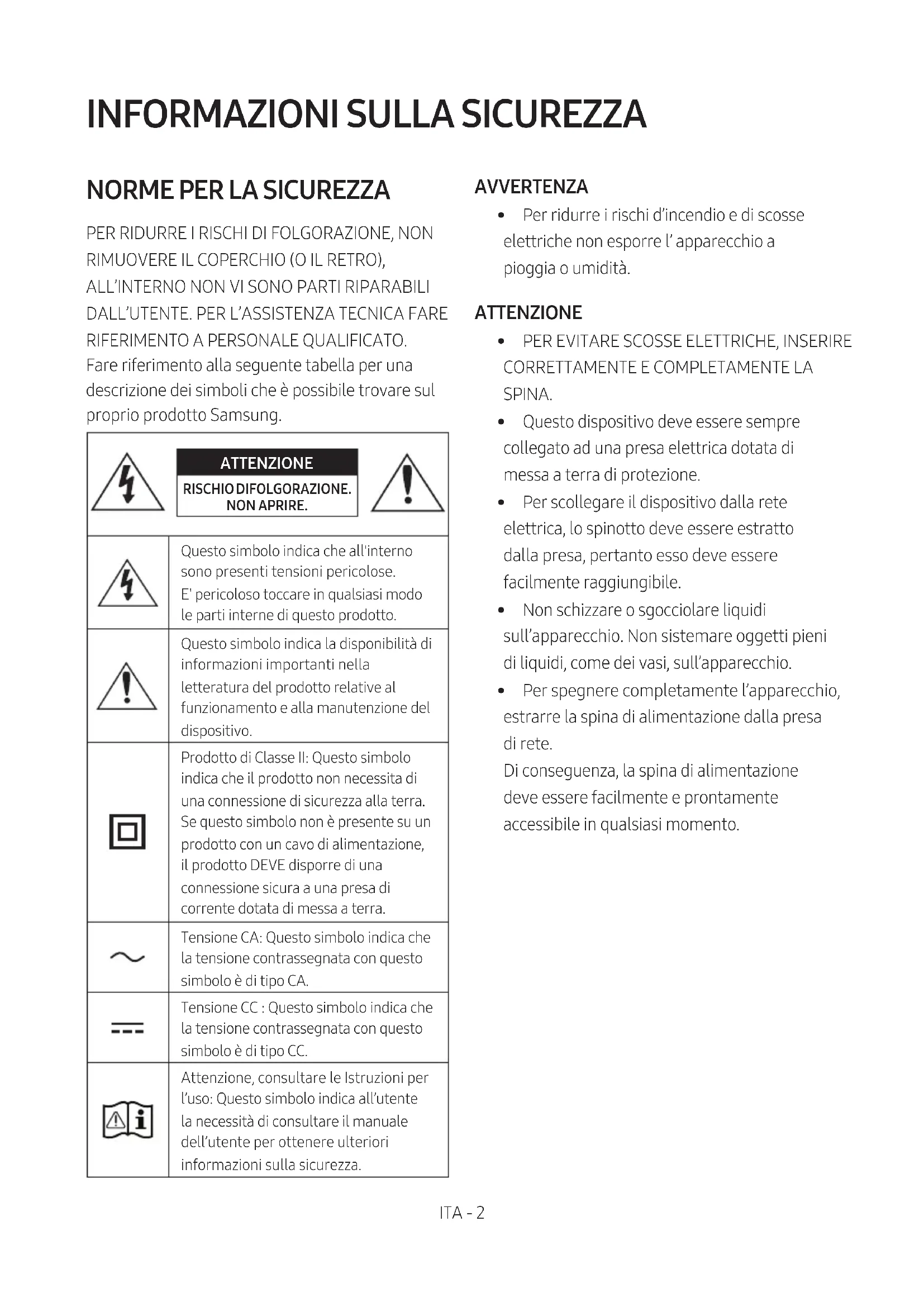

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	ATTENZIONERISCHIO DIFOLGORAZIONE.NON APRIRE.
	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Veri ca dei componenti 6
02 Panoramica del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando ____ 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 13

Specifiche di uscita per diverse modalità di effetti sonori ____ 13

Regolazione del volume della Soundbar con il telecomando della TV 14

04 Collegamento della Soundbar 15

Collegamento alla rete elettrica 15

Connessione della Soundbar al Subwoofer 16

Collegamento del Kit posteriore wireless Samsung alla Soundbar 18

05 Utilizzo di una connessione cablata al TV 19

Connessione tramite cavo ottico 19

06 Utilizzo di una connessione wireless al TV 20

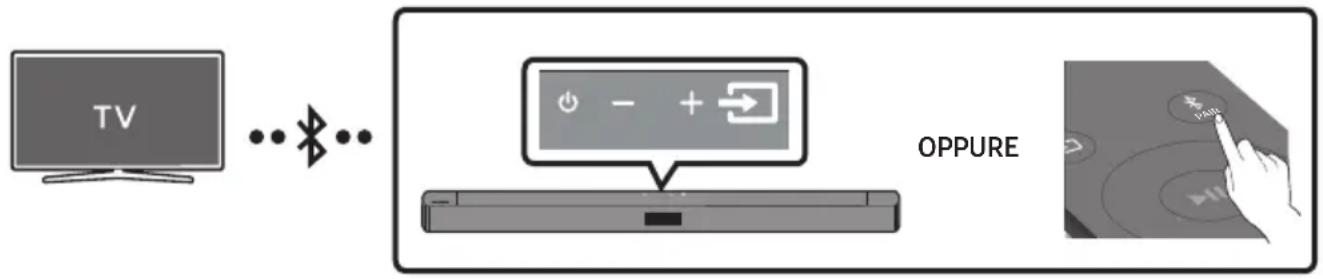

Collegamento a un TV tramite Bluetooth 20

07 Collegamento di un dispositivo esterno 22

Collegamento tramite un cavo ottico ____ 22

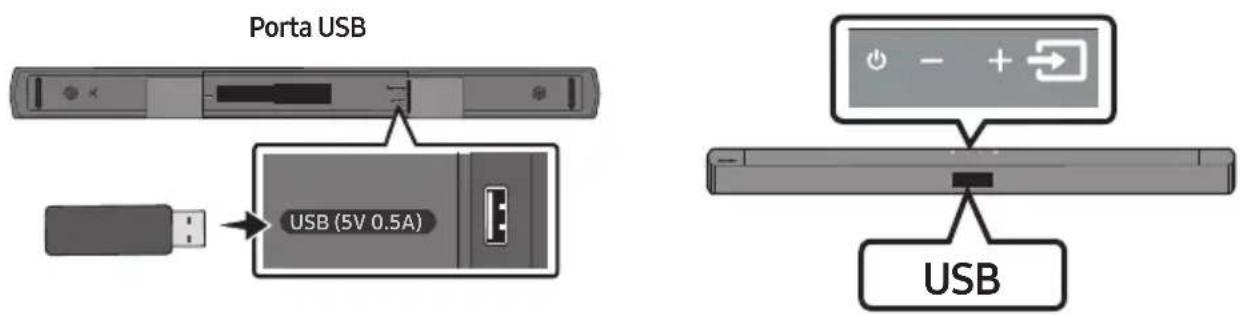

08 Collegamento di un dispositivo di memoria USB 23

09 Connessione di un dispositivo mobile 25

Connessione tramite Bluetooth 25

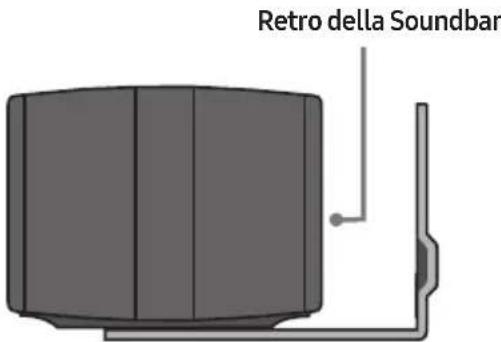

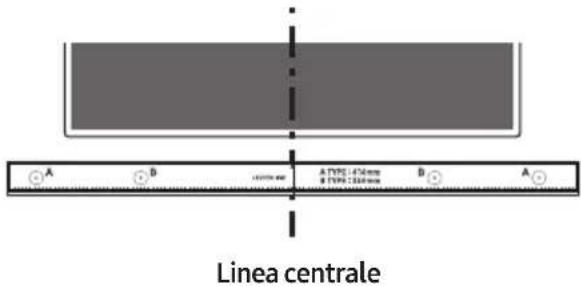

10 Installazione del supporto a parete 28

Precauzioni per l'installazione ____ 28

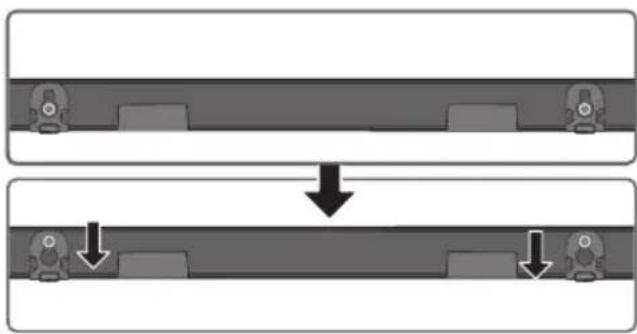

Componenti per il montaggio a parete ____ 28

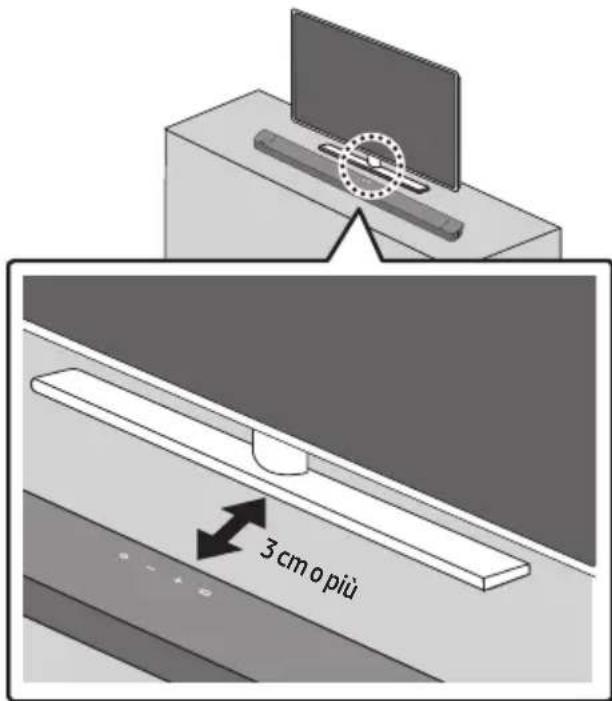

11 Collocamento della Soundbar sul piedistallo di una TV 30

12 Aggiornamento del software 31

Procedura per l'aggiornamento ____ 31

Se non compare la scritta UPDATE 32

13 Risoluzione dei problemi 33

14 Licenza 34

15 Avviso di licenza open source 35

16 Nota importante sul servizio 35

17 Specifiche e guida 36

Specifiche ____ 36

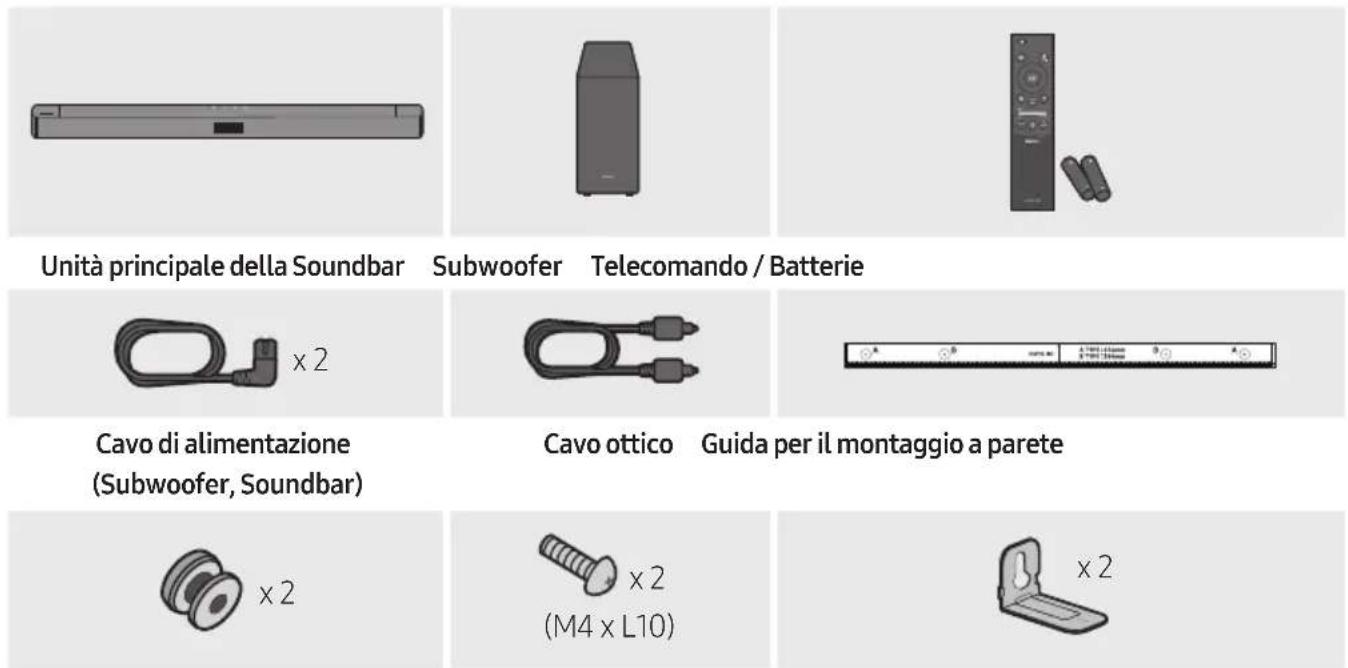

01 VERIFICA DEI COMPONENTI

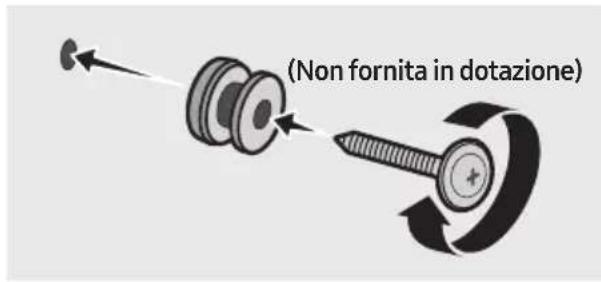

Rondella di fissaggio Vite
Supporto per montaggio a parete

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• L'aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

02 PANORAMICA DEL PRODOTTO

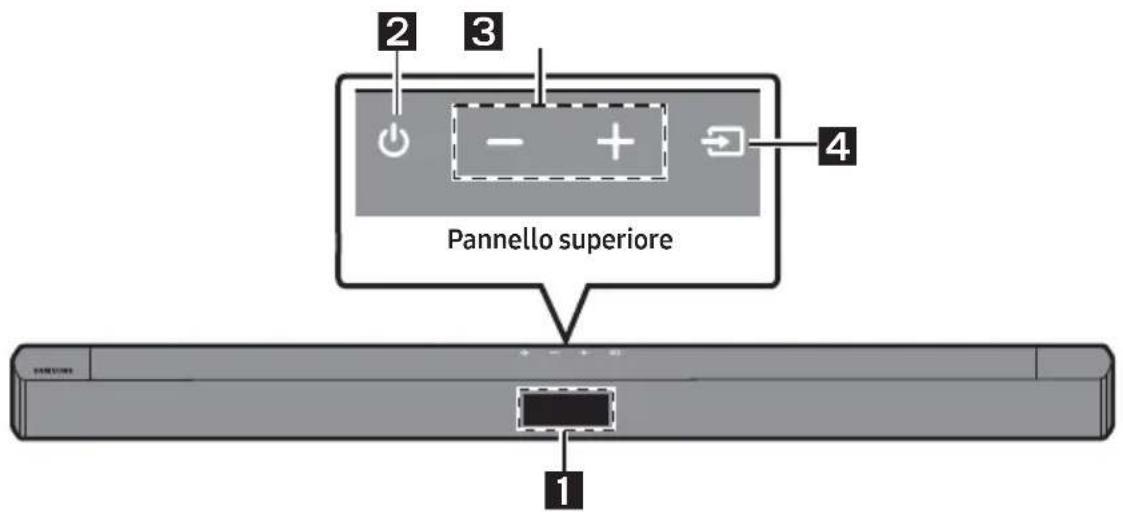

Pannello anteriore / Pannello superiore della Soundbar

1	VisualizzazioneConsente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo.Funzione Auto Power DownL'unità si spegne automaticamente nelle situazioni elencate di seguito.- Modalità D.IN / BT / USB: Se non è presente un segnale audio per 18 minuti.
3	Tasto -(Volume)Consente di regolare il volume.Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
4	Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingresso Visualizzazione
	Ingresso digitale ottico D.IN
	Modo BLUETOOTH	BT
	Modo USB	USB

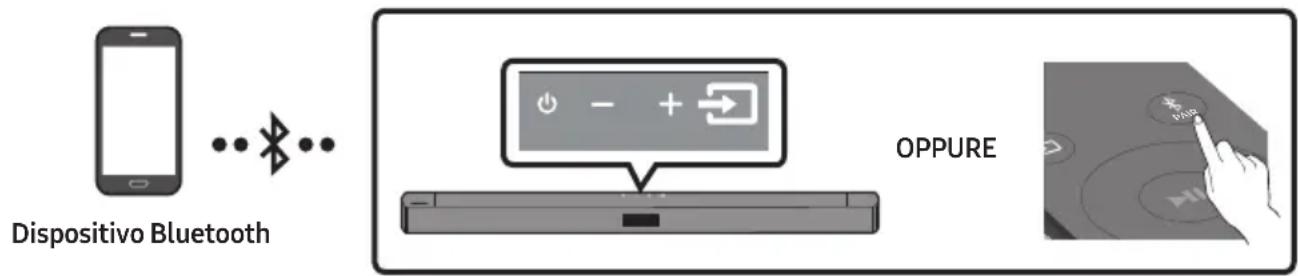

	Per attivare la modalità "BT PAIRING", impostare la sorgente sulla modalità "BT" nello stato "BT READY", quindi tenere premuto il pulsante (Sorgente) per più di 5 secondi.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il televisore.

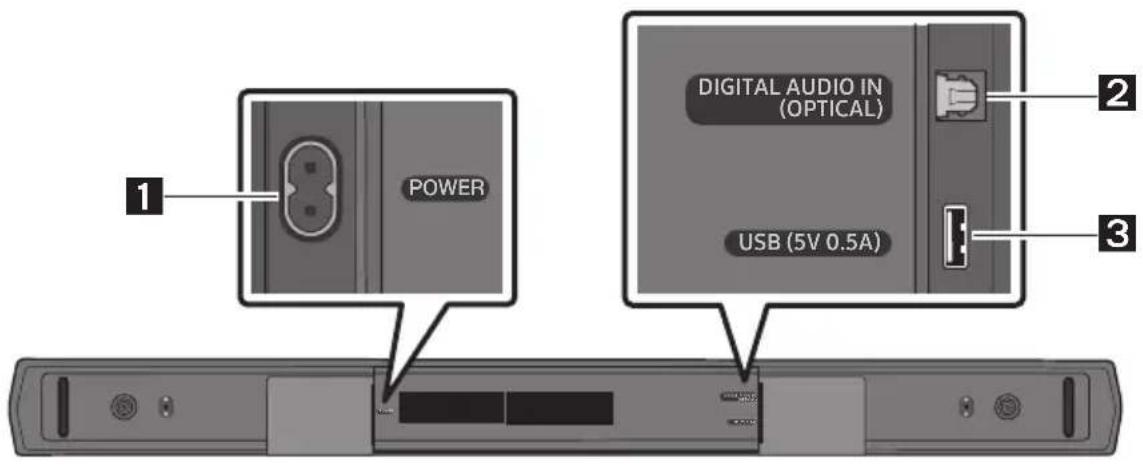

Pannello inferiore della Soundbar

1	POWERCollegare il cavo di alimentazione CA della Soundbar.
2	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita digitale (ottica) di un dispositivo esterno.

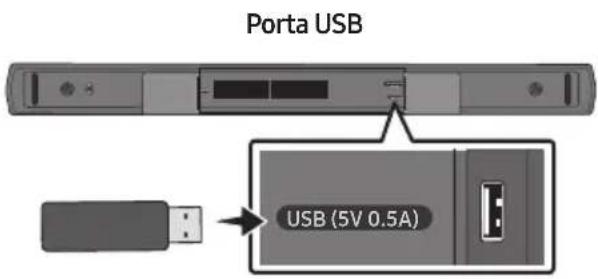

3	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.

• Per scollegare il cavo di alimentazione da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.
• Non collegare questa unità o altri componenti a una presa CA fino a quanto tutti i collegamenti tra i componenti sono stati completati.

03 UTILIZZO DEL TELECOMANDO

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in modo corretto. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

Come utilizzare il telecomando

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar.
3	Muto	Premere il tasto (Muto) per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.
4	+Volume	Premere il tasto su o giù per regolare il volume.• SilenziosoPremere il tasto Volume per escludere l’audio. Premerlo nuovamente per riattivare l’audio.

5	CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.Premere il pulsanteVIRTUAL CENTER LEVELe quindi regolare il volume tra -6~+6utilizzando i pulsantiSu/Giù.Se vengono connessi gli altoparlanti posteriori (venduti separatamente),l'impostazioneREAR LEVELè supportata. Per regolare il volume delREAR LEVELtra-6 e +6, utilizzare i pulsantiSu/Giù.
9	Su/Giù/Sinistra/Destra	Premere le aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo "USB",premere il tastoSu.Salta branoPremere il tastoDestraper selezionare il file musicale successivo. Premere il tastoSinistraper selezionare il file musicale precedente.ID SETTenere premuto il tastoSuper 5 secondi per completare l'ID SET(quando ci si connettea un subwoofer wireless o ad altoparlanti posteriori wireless).
6	Controllo audio	Premendo il pulsante è possibile impostare la funzione audio. È possibile regolare leimpostazioni desiderate utilizzando i tastiSu/Giù.AUDIO SYNC→VOICE ENHANCE ON/OFF→NIGHT MODE ON/OFF-AUDIO SYNCSe il video della TV e l'audio della Soundbar non sono sincronizzati,premere il tasto(Controllo audio)per selezionareAUDIO SYNC,quindi impostare il ritardo audiotra 0~300 millisecondi utilizzando i tastiSu/Giù.(Non disponibile nel modo "USB" o"BT".)-VOICE ENHANCE ON/OFFQuesta modalità semplifica l'ascolto dei dialoghi parlati nei film e in TV.-NIGHT MODE ON/OFFQuesta modalità è ottimizzata per la visione notturna con le impostazioni regolateper abbassare il volume ma mantenere i dialoghi chiari.La funzione audioVOICE ENHANCE e NIGHT MODEpuò essere impostata suON/OFFutilizzando i pulsantiSu/Giù.Tenere premuto il pulsante(Controllo audio)per circa 5 secondi per regolare ilsuono di ciascuna banda di frequenza. È possibile utilizzare i pulsantiSinistra/Destraper selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascunaselezione può essere regolata tra -6 e +6 mediante i pulsantiSu/Giù.(Accertarsi che ilmodo Audio sia impostata su "STANDARD".)
7	BluetoothPAIR	Premere il tasto ✝ PAIR. Sul display della Soundbar viene visualizzato “BT PAIRING”. In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall'elenco di ricerca del dispositivo Bluetooth.
8	Riproduci /Sospendi	Premere il tasto ▶II per sospendere temporaneamente la riproduzione di un file musicale. Premendo nuovamente il pulsante, riprenderà la riproduzione del file musicale.
10	Info	Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).
11	SOUND MODE	Premendo il pulsante, è possibile selezionare la modalità audio desiderata.SURROUND SOUND GAME ADAPTIVE DTS VIRTUAL:X BASS BOOST STANDARD– SURROUND SOUNDFornisce un campo sonoro più ampio di quello standard.– GAMEFornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco.– ADAPTIVEAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.– DTS VIRTUAL:XAudio 3D immersivo da qualsiasi contenuto.– BASS BOOSTModalità audio che enfatizza i suoni bassi.– STANDARDEmette l’audio originale.• DRC (Dynamic Range Control)Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).• Bluetooth PowerQuesta funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predefinita.– Tenere premuto il pulsante SOUND MODE per più di 5 secondi con la Soundbar accesa per spegnere la funzione Bluetooth Power.
12	WOOFER LIVELLO WOOFER (BASSO)	Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predefinito), premere il tasto.
13	TONE CONTROL	Premendo il pulsante è possibile regolare il volume degli alti o dei bassi.Premere il pulsante TREBLE o BASS e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Acceso/Spento Telecomando della TV (Standby)	Pagina 14
Sinistra	Connessione TV attivata/disattivata (BT Pronto)	Pagina 21
Su ID SET Pagina 10
[2646] (Controllo audio)	7 Band EQ (tenere premuto per 5 secondi)	Pagina 10
	Ripristino (tenere premuto per 10 secondi)	Pagina 31
SOUND MODE	DRC ON/OFF (Standby) Pagina 11
	Bluetooth Power Pagina 11

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Senza kit di diffusori posteriori wireless	Con kit di diffusori posteriori wireless
SOUND MODE	SURROUND SOUND	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	GAME	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	ADAPTIVE	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	DTS VIRTUAL:X	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	BASS BOOST	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	4.1 canali
	STANDARD	2.0 canali	2.1 canali 2.1 canali
		5.1 canali 2.1 canali	2.1 canali

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Visualizzazione Stato
	(modalità predefinita)	Disabilita il telecomando della TV.
		Abilita il telecomando IR di una TV Samsung.
		Abilita il telecomando IR di una TV di terze parti.

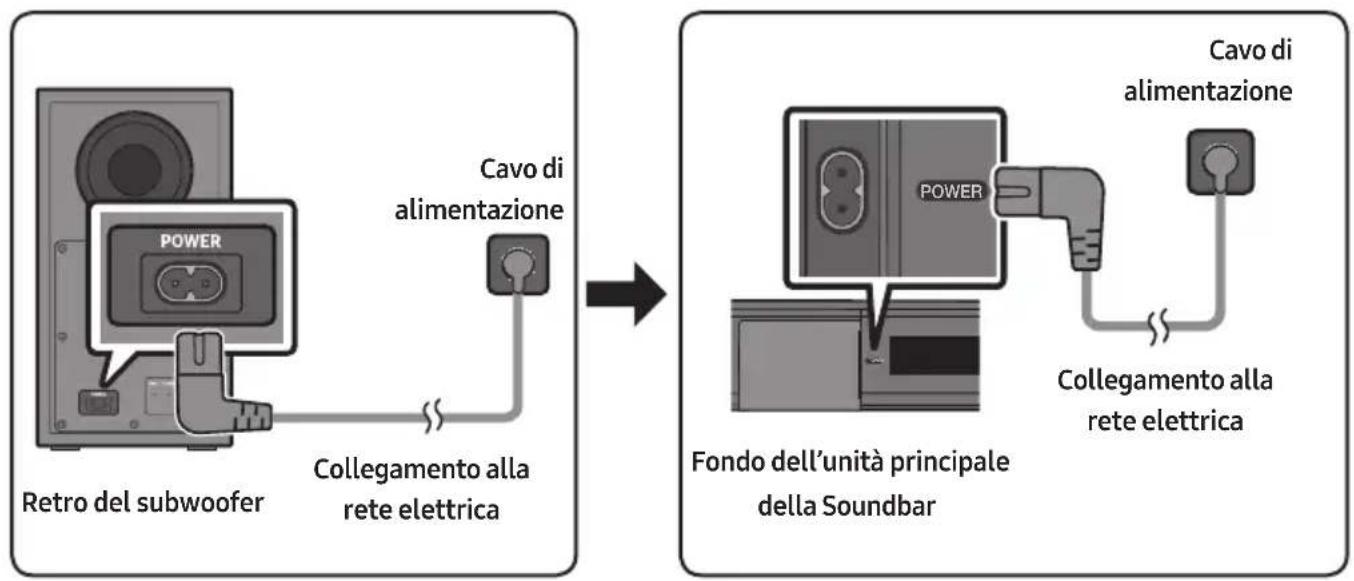

Collegamento alla rete elettrica

Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

1. Collegare il cavo di alimentazione al subwoofer.
2. Collegare il cavo di alimentazione alla Soundbar.

Vedere le figure sottostanti.

- Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

Connessione della Soundbar al Subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

- Una volta completata l'associazione automatica, l'indicatore blu nella parte posteriore del subwoofer si accende.

Indicatori LED sul retro del subwoofer

LED	Stato	Descrizione	Soluzione
	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Controllare che il cavo di alimentazione connesso all’unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 17.
	Acceso	Standby (con l’unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale a pagina 17.
	Lampeggiante Malfunzionamento		Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Prima di eseguire la procedura di connessione manuale descritta di seguito:

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.
  • Assicurarsi che la Soundbar sia accesa.

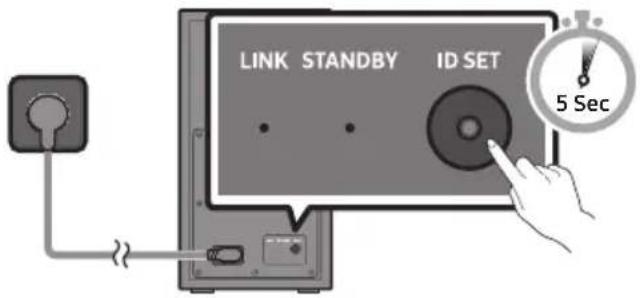

• Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L'indicatore rosso sul retro del diffusore si spegne e l'indicatore blu lampeggia.

Retro del subwoofer

1. Per prima cosa, premere il pulsante sul telecomando per accendere il display.

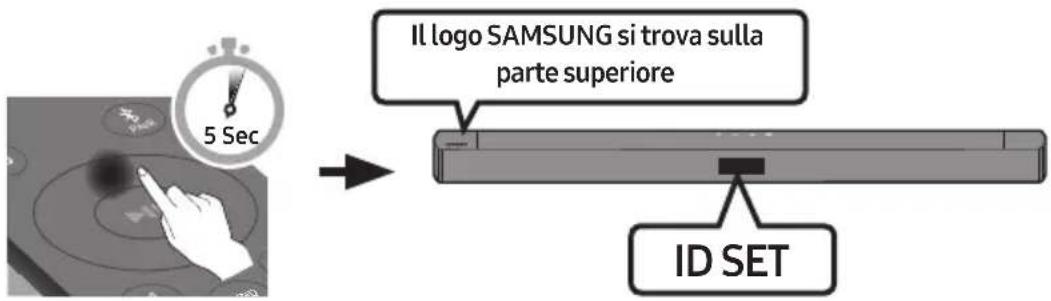

Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.
• La Soundbar si accenderà automaticamente una volta completata l'ID SET.

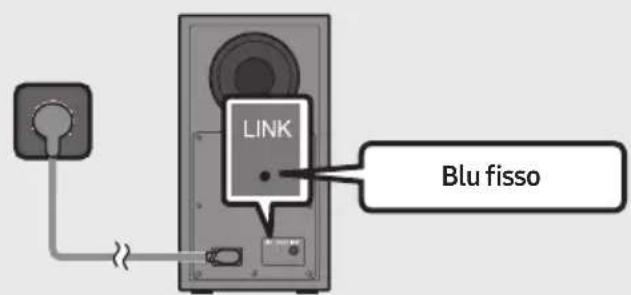

1. Verificare che il LED LINK sia di colore blu fisso (connessione completata).

L'indicatore a LED LINK smette di lampeggiare e diventa blu fisso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.

NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro fino a quanto tutti i collegamenti tra i componenti sono stati completati.
• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.
• Se l'unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l'indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.
• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.

PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9200S, venduto separatamente) alla Soundbar.

Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.

05 UTILIZZO DI UNA CONNESSIONE CABLATA AL TV

È possibile ascoltare l'audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

- Quando la Soundbar è collegata a specifici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Questa funzione è supportata dalle Smart TV Samsung del 2017 e successive che sono in grado di supportare il Bluetooth quando si collega la Soundbar alla TV con un cavo ottico.
• Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto.

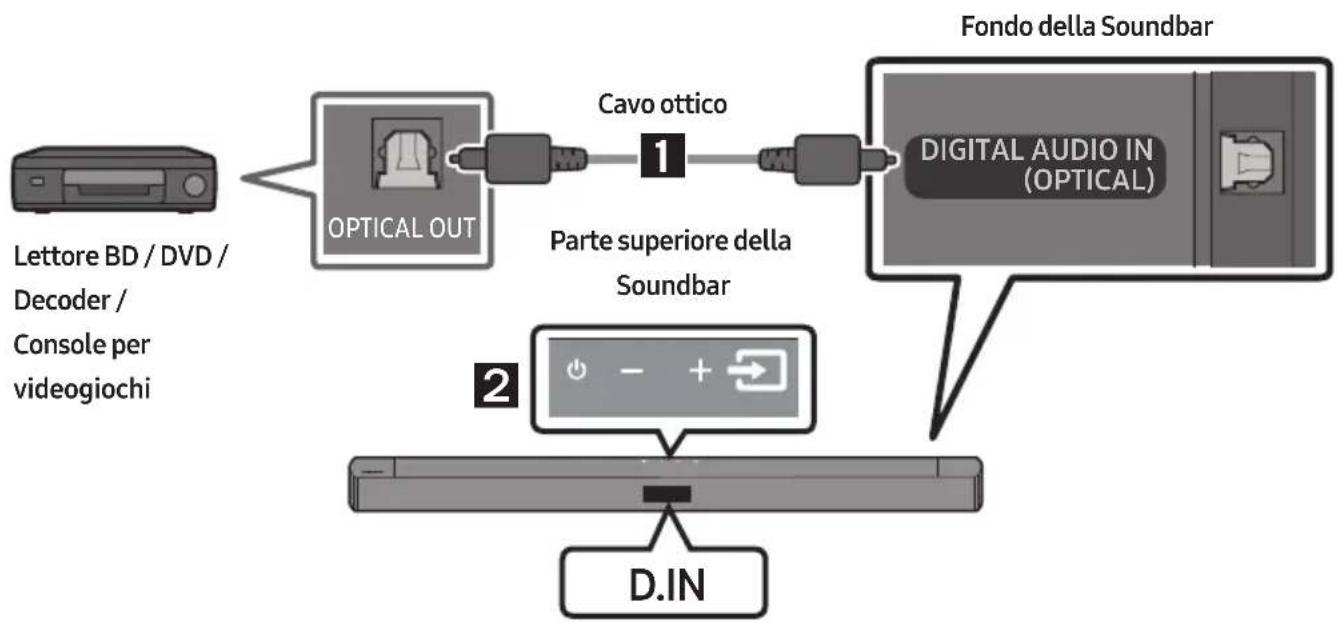

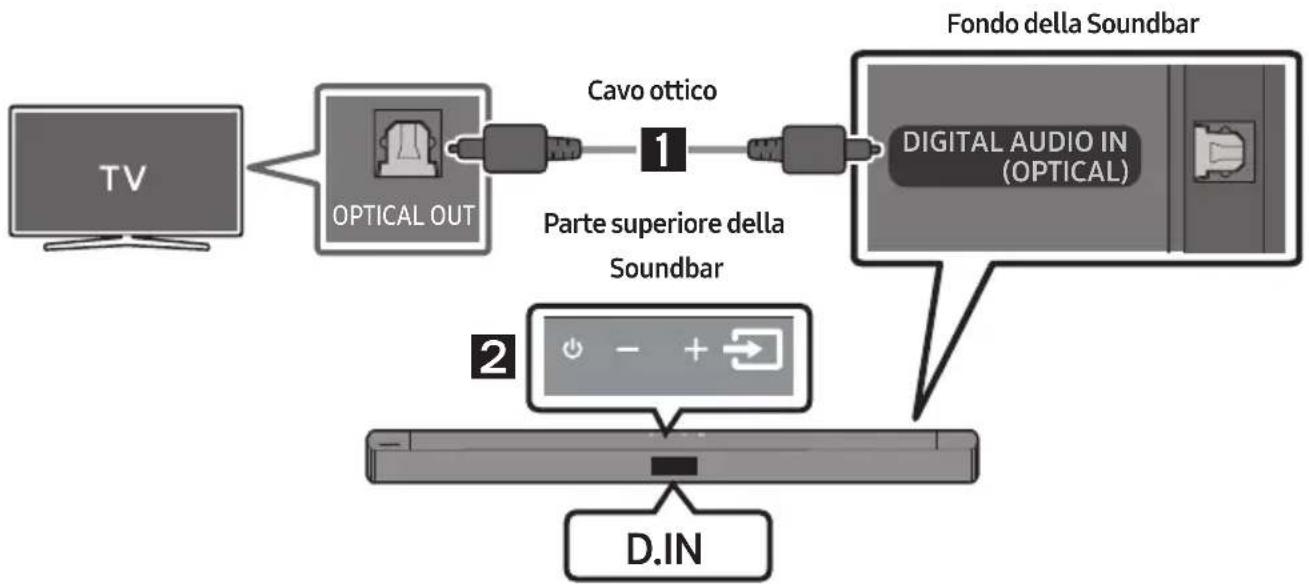

Connessione tramite cavo ottico

Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il "Formato audio dell'uscita digitale" è impostato su PCM, si raccomanda di modificare l'impostazione passando a Dolby Digital. Una volta modificata l'impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.)

Lista di controllo pre-connessione

- Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

- Quando si utilizza un cavo ottico, è necessario impostare la modalità "D.IN".

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.
2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "D.IN".

06 UTILIZZO DI UNA CONNESSIONE WIRELESS AL TV

Collegamento a un TV tramite Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)

a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)
2. Selezionare “[AV] Samsung Soundbar C4-Series” oppure “[AV] Soundbar C4-Series” dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con “Needs Pairing” o “Paired” nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

- Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] → "BT" sul display frontale della Soundbar.

1. Ora è possibile percepire l'audio della TV dalla Soundbar.

Se la Soundbar non viene trovata dal TV

- Collegare il TV e la Soundbar con un cavo ottico e selezionare la modalità "D.IN" premendo il pulsante (Sorgente) nella parte superiore della Soundbar. Verificare se l'uscita audio funziona normalmente e procedere con il passaggio 2 e 3.

Se il dispositivo non riesce a connettersi

- Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar C4-Series" oppure "[AV] Soundbar C4-Series") compare nell'elenco, cancellatela.

• Ripetere quindi i passaggi da 1 a 3.

NOTA

- Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Disconnessione della Soundbar dalla TV

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

- La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

- Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato "BT READY". (Connessione TV attivata/disattivata)

Qual è la differenza tra BT READY e BT PAIRING?

- BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.

- BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il pulsante ✝ PAIR sul telecomando oppure tenere premuto il pulsante ➞ (Sorgente) nella parte superiore della Soundbar per più di 5 secondi con la Soundbar in modalità “BT” e in stato “BT READY”).

NOTE

- Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

- Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

- La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

- La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente campo elettrico.
• Se due o più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

07 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

È possibile connettere un dispositivo esterno tramite una connessione cablata o Bluetooth per riprodurne l'audio attraverso la Soundbar.

Collegamento tramite un cavo ottico
1. Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale.
2. Selezionare il modo "D.IN" premendo il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando.

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

1. Connettere il dispositivo USB alla porta USB nella parte inferiore del prodotto.
2. Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare "USB".
3. Nel display viene visualizzato "USB".
4. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.

- La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 18 minuti.

Elenco della compatibilità

Estensione	Codec	Frequenza di campionamento	Velocità di trasmissione
*.mp3 MPEG 1	Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG 1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps
	MPEG 2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps
*.wma WMA7/8	9 32 kHz ~ 48 kHz 32 ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac *.m4a *.mp4 (Solo Audio)	AAC-LC (MPEG2,/MPEG4)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

- Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 256) e file (circa 999) è possibile che la Soundbar impieghi qualche istante per accedere ai file e riprodurli.

- File system USB supportato: FAT16, FAT32, NTFS

09 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l'audio stereo senza i fastidi dovuti al cablaggio.

- È possibile connettere solo un dispositivo Bluetooth alla volta.

La connessione iniziale

1. Premere il tasto ✘ PAIR sul telecomando per accedere alla modalità "BT PAIRING".

(OPPURE)
a. Premere il tasto → (Sorgente) sul pannello superiore, quindi selezionare "BT". "BT" passa automaticamente in pochi secondi a "BT PAIRING" oppure a "BT READY" se presente un record di connessione.
b. Quando compare "BT READY", tenere premuto il tasto → (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare "[AV] Samsung Soundbar C4-Series" oppure "[AV] Soundbar C4-Series" all'elenco visualizzato.

- Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".

1. Riprodurre file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. "[AV] Samsung Soundbar C4-Series" oppure "[AV] Soundbar C4-Series") compare nell'elenco, cancellatela.
• Quindi ripetere i passaggi 1 e 2.

NOTA

- Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità "BT READY" per la riconnessione.

Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.
• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar (Premere il pulsante ✦ PAIR sul telecomando oppure tenere premuto il pulsante 📄 (Sorgente) nella parte superiore della Soundbar per più di 5 secondi con la Soundbar in modalità “BT” e in stato “BT READY”).

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.
• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

- Se la Soundbar è circondata da un potente campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.
• Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

- I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).
• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar C4-Series" oppure "[AV] Soundbar C4-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

- Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth.

(Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".
• La Soundbar non può essere abbinata a un altro dispositivo Bluetooth se è gia in modalità Bluetooth e abbinata a un altro dispositivo Bluetooth.

Accensione Bluetooth Power (SOUND MODE)

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. "ON-BLUETOOTH POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l'Soundbar e il dispositivo Bluetooth supera 10 m.
• L'Soundbar si spegne automaticamente dopo 18 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:
• Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.
• È soggetto a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.
• È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

- Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

- Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.

- In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

- Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

- Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

10 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
- Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
- Verificare che la parete sia sufficientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.
- Acquistare e utilizzare viti e ancoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
- Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

- Diametro: M5

– Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

Almeno 5 cm

1. Allineare la Linea centrale della Guida per il montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guida per il montaggio a parete.

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

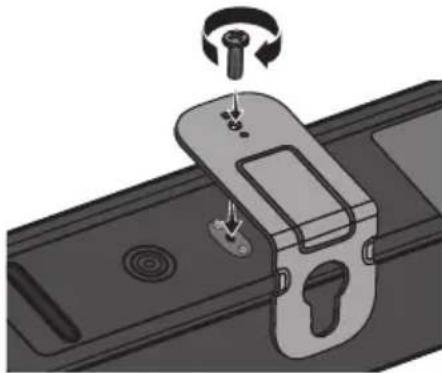

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

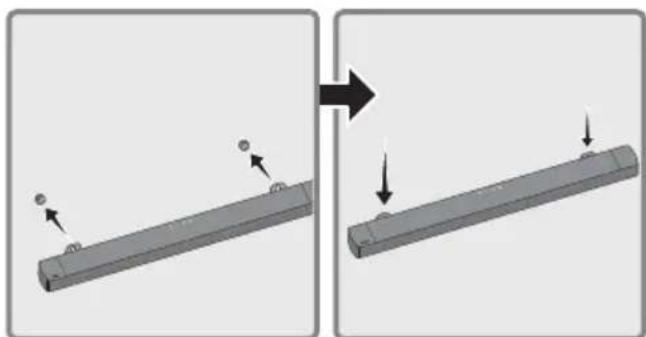

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

Collocare la Soundbar sul piedistallo di una TV.

Come illustrato nell'immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV.

NOTA

• Assicurarsi di collocare la Soundbar su una superficie piana e solida.

12 AGGIORNAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se viene messo a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è stato preventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il sito Web Samsung all'indirizzo (www.samsung.com→Support).

Selezionare quindi il tipo di prodotto o fornire il numero di modello della Soundbar, selezionare l'opzione Software & Apps, quindi Downloads. Tenere presente che i nomi delle opzioni possono variare.

Procedura per l'aggiornamento

Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell'utente. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l'aggiornamento. tenendo presente che l'aggiornamento del firmware ripristina anche il collegamento al subwoofer.

1. Connettere la chiavetta USB alla porta USB del computer.
   Importante: assicurarsi che la chiavetta USB non contenga file musicali. In caso contrario l'aggiornamento del firmwall potrebbe non riuscire.
2. Andare a (samsung.com) → selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuali e download e scaricare la versione più aggiornata del file software.
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spegnere la Soundbar e connettere la chiavetta USB contenente l'aggiornamento software alla porta USB.
5. Accendere la Soundbar e impostare la sorgente sulla modalità "USB". Entro 3 minuti, verrà visualizzato "UPDATE" e il processo di aggiornamento avrà inizio.
6. Una volta completato l'aggiornamento, la Soundbar verrà spenta. Accendere la Soundbar e premere il pulsante — + (Volume) sul pannello superiore per 5 secondi. "INIT OK" viene visualizzato sul display e la Soundbar viene azzerata.

7. Questo prodotto ha una funzione DUAL BOOT. Se l'aggiornamento del firmware non può essere eseguito, è possibile aggiornare nuovamente il firmware. Cavo di alimentazione Soundbar attivato quando l'USB con file di aggiornamento è inserita. Quindi effettuare nuovamente l'aggiornamento ma VFD non visualizza nulla. L'aggiornamento termina dopo 2 min.

8. Ripristinare le impostazioni della Soundbar.

Se non compare la scritta UPDATE

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti.
• Al termine dell'aggiornamento, la configurazione utente nella Soundbar sarà inizializzata. Si consiglia pertanto di annotare le impostazioni personali, in modo tale da poterle reimpostare facilmente dopo l'aggiornamento.

Attenzione: l'aggiornamento del firmware azzererà anche la connessione al subwoofer.

Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 16.

Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.
• L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

13 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Spegnere/accendere il dispositivo esterno e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.)

Se il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale (n) → Menu → Impostazioni ( ) Tutte le impostazioni ( ➕ Suono → Uscita audio → Seleziona Soundbar)
→Il collegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 31.)

Il subwoofer non emette suoni.

→Verificare che l'indicatore LED nella parte posteriore del Subwoofer è illuminato in blu. Ricollegare la Soundbar e il Subwoofer se l'indicatore lampeggia lentamente in blu o diventa rosso. (Andare a pagina 17.)
→Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
→Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
→Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso.

→Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer.
(Andare a pagina 12.)
→Avvicinare a sé il diffusore del subwoofer.

La Soundbar non viene visualizzata nell'elenco dei dispositivi Bluetooth del TV.

→Scollegare completamente il cavo di alimentazione della Soundbar e ricollegarlo, quindi riprovare a cercare. (Andare a pagina 20.)
→Collegare il TV e la Soundbar con un cavo ottico e selezionare la modalità "D.IN" premendo il pulsante (Sorgente) nella parte superiore della Soundbar. Verificare se l'uscita audio funziona normalmente e riprovare a cercare.
(Andare a pagina 20.)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare a "BT PAIRING" per la connessione. (Premere il pulsante ✝ PAIR sul telecomando oppure il pulsante 📄 (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi.)
→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (☐) → Menu → Impostazioni (☐) → Tutte le impostazioni (☐) → Suono → Uscita audio → Elenco altoparlanti Bluetooth)
→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 31.)

Il suono si interrompe se connesso tramite Bluetooth.

→Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc.
→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.
→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

14 LICENZA

DOLBY AUDIO

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

16 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

17 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-C450 / HW-C460G
USB 5V/0,5A
Peso 1,4 kg
Dimensioni (L x A x P) 858,8 x 59,0 x 75,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale	40W x 2, 6 ohm
Formati di riproduzione supportati(L’audio DTS 2.0 viene riprodotto in formato DTS.)	LPCM 2ch, Dolby AudioTM(che supporta Dolby® Digital), DTS
Nome del subwoofer PS-WC45T
Peso 4,5 kg
Dimensioni (L x A x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICA TOREPotenza di uscita nominale	220W
Consumo energetico complessivo in standby (W) 2,0W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.
  • POTENZA IN USCITA DEL DISPOSITIVO WIRELESS

Potenza max. trasmettitore RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz - 5,825 GHz

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Katso alla olevia kuvia.

Bassokaiuttimen takaosa

Effect Intrare			leşire
			Fără kitul wireless de boxe spate	Cu kitul wireless de boxe spate
SOUND MODE	SURROUND SOUND	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	GAME	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	ADAPTIVE	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	DTS VIRTUAL:X	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	BASS BOOST	2.0 canale	2.1 canale 4.1 canale
		5.1 canale 2.1	canale 4.1 canale
	STANDARD	2.0 canale	2.1 canale 2.1 canale
		5.1 canale 2.1	canale 2.1 canale
