NAUDOJIMO INSTRUKCIJA HNT 1820 Inox Herkules

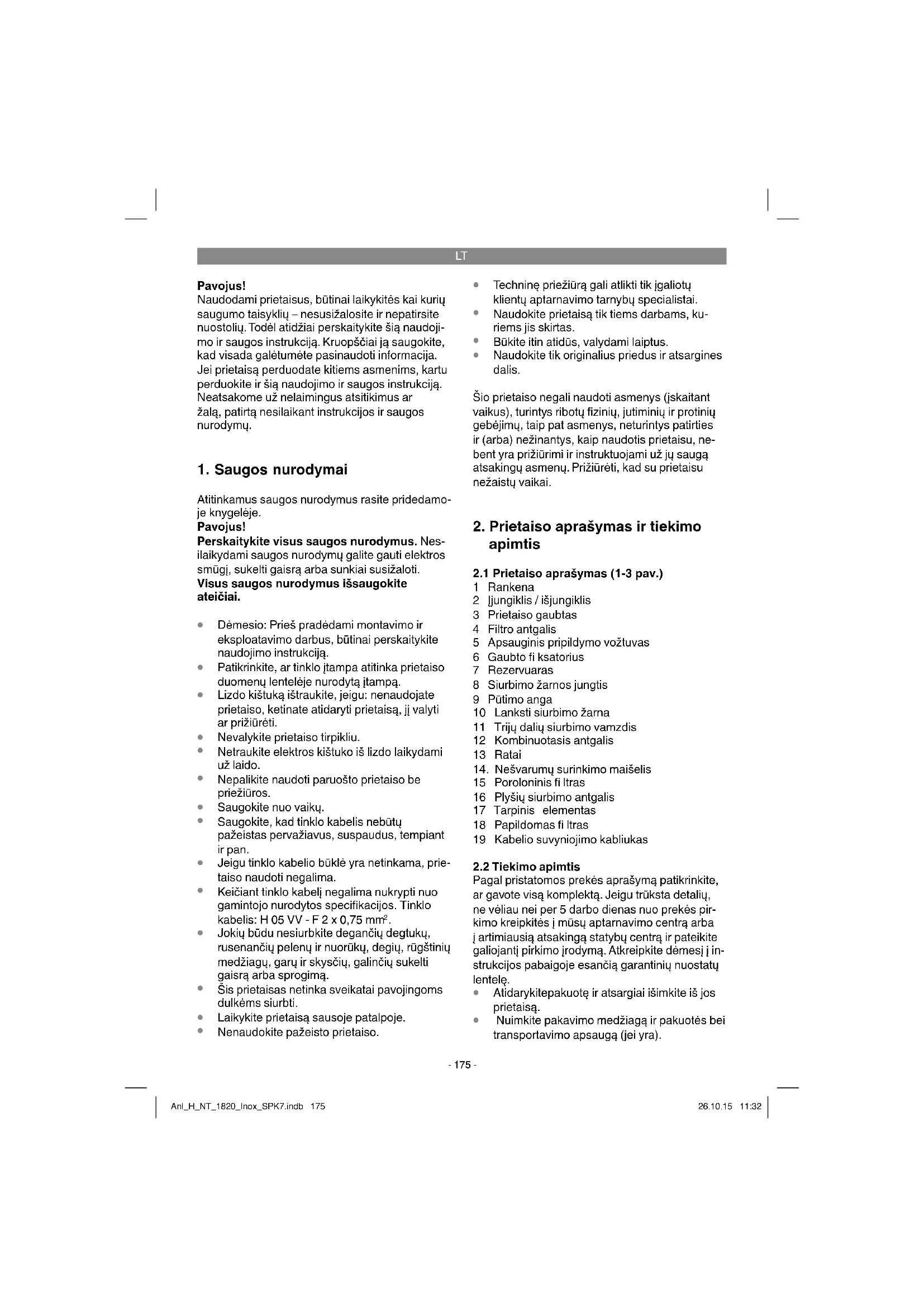

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai.

Dėmesio: Prieš pradėdami montavimo ir eksploatavimo darbus, būtinai perskaitykite naudojimo instrukciją.

Patikrinkite, ar tinklo įtampa atitinka prietaiso duomenų lentelėje nurodytą įtampą.

Lizdo kištuką ištraukite, jeigu: nenaudojate prietaiso, ketinate atidaryti prietaisą, jį valyti ar prižiūrėti.

Netraukite elektros kištuko iš lizdo laikydami už laido.

Nepalikite naudoti paruošto prietaiso be priežiūros.

Saugokite nuo vaikų.

Saugokite, kad tinklo kabelis nebūtų pažeistas pervažiavus, suspaudus, tempiant ir pan.

Jeigu tinklo kabelio būklė yra netinkama, prie- taiso naudoti negalima.

Keičiant tinklo kabelį negalima nukrypti nuo gamintojo nurodytos specifikacijos. Tinklo kabelis: H 05 VV - F 2 x 0,75 mm

Jokių būdu nesiurbkite degančių degtukų, rusenančių pelenų ir nuorūkų, degių, rūgštinių medžiagų, garų ir skysčių, galinčių sukelti gaisrą arba sprogimą.

Šis prietaisas netinka sveikatai pavojingoms dulkėms siurbti.

Laikykite prietaisą sausoje patalpoje.

Nenaudokite pažeisto prietaiso.

Techninę priežiūrą gali atlikti tik įgaliotų klientų aptarnavimo tarnybų specialistai.

Naudokite prietaisą tik tiems darbams, ku- riems jis skirtas.

Naudokite tik originalius priedus ir atsargines dalis. Šio prietaiso negali naudoti asmenys (įskaitant vaikus), turintys ribotų fi zinių, jutiminių ir protinių gebėjimų, taip pat asmenys, neturintys patirties ir (arba) nežinantys, kaip naudotis prietaisu, ne- bent yra prižiūrimi ir instruktuojami už jų saugą atsakingų asmenų. Prižiūrėti, kad su prietaisu nežaistų vaikai.

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas (1-3 pav.)

1 Rankena 2 Įjungiklis / išjungiklis 3 Prietaiso gaubtas 4 Filtro antgalis 5 Apsauginis pripildymo vožtuvas 6 Gaubto fi ksatorius 7 Rezervuaras 8 Siurbimo žarnos jungtis 9 Pūtimo anga 10 Lanksti siurbimo žarna 11 Trijų dalių siurbimo vamzdis 12 Kombinuotasis antgalis 13 Ratai

14. Nešvarumų surinkimo maišelis

15 Poroloninis fi ltras 16 Plyšių siurbimo antgalis 17 Tarpinis elementas 18 Papildomas fi ltras 19 Kabelio suvyniojimo kabliukas

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, ne vėliau nei per 5 darbo dienas nuo prekės pir- kimo kreipkitės į mūsų aptarnavimo centrą arba į artimiausią atsakingą statybų centrą ir pateikite galiojantį pirkimo įrodymą. Atkreipkite dėmesį į in- strukcijos pabaigoje esančią garantinių nuostatų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra). Anl_H_NT_1820_Inox_SPK7.indb 175Anl_H_NT_1820_Inox_SPK7.indb 175 26.10.15 11:3226.10.15 11:32LT

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Dėmesio! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

3-jų dalių siurbimo vamzdis

Nešvarumų surinkimo maišelis

Plyšių siurbimo antgalis

Originali naudojimo instrukcija Prie prietaiso rezervuaro dugno yra sumontuota grandinėlė (z). Ji skirta statiniam krūviui sumažinti darbo metu.

3. Naudojimas pagal paskirtį

Šlapio ir sauso valymo siurblys tinka sausam ir šlapiam valymui naudojant atitinkamus fi ltrus. Prietaisas nėra pritaikytas siurbti degias, sprogias arba sveikatai pavojingas medžiagas. Prietaisą naudokite tik pagal paskirtį. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį. Už pažeidimus, atsiradusius netinkamai naudojant prietaisą, atsako ne gamintojas, bet naudotojas arba operatorius. Įsidėmėkite, kad mūsų prietaisai dėl savo kons- trukcijos nepritaikyti naudoti gamyboje, amatu- ose ar pramonėje. Neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų, pramonės įmonėse ir panašiose veiklos srityse.

4. Techniniai duomenys

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis. Prietaisą galima jungti tik prie įžeminto elektros lizdo! Įspėjimas! Prieš nustatydami prietaisą, visada ištraukite kištuką.

5.1 Prietaiso montavimas

Prietaiso gaubto (4 pav.) montavimas Prietaiso gaubtas (3) yra pritvirtintas gaubto fi k- satoriumi (6) prie rezervuaro (8). Norėdami nuimti prietaiso gaubtą (3) atlenkite gaubto fi ksatorių (6), tada nuimkite prietaiso gaubtą (3). Montuodami prietaiso gaubtą (3), atkreipkite dėmesį į tai, ar gerai užfi ksuotas gaubto fi ksatorius (6). Ratų montavimas (5 pav.) Pritvirtinkite ratus, kaip pavaizduota 5 paveikslėlyje. Rankenos montavimas (8 pav.) Rankeną (8) sumontuokite atsuktuvu. Kabelio suvyniojimo kabliuko montavimas (12 pav.) Kabelio suvyniojimo kabliuką (19) įspauskite į laikiklį. Baigus darbą, tinklo kabelis gali būti suvy- niotas ant kabliuko (19) ir prietaiso gaubto (3).

5.2 Filtrų montavimas

Poroloninio fi ltro montavimas (7 pav.) Norėdami siurbti šlapiuoju būdu, ant fi ltruojančio elemento (2/4 pav.) uždėkite pridėtą poroloninį fi ltrą (15). Papildomo fi ltro montavimas (7 pav.) Siurbdami sausuoju būdu, visada naudokite pridėtą papildomą fi ltrą (18). Papildomą fi ltrą su- montuokite taip, kad per fi ltro antgalį (4) visiškai nepraeitų nefi ltruotas oras. Nešvarumų surinkimo maišelio montavimas (9 pav.) Norint susiurbti smulkius, sausus nešvarumus, rekomenduojame sumontuoti nešvarumų surinki- mo maišelį (14). Uždėkite nešvarumų surinkimo maišelį (14) ant siurbimo angos. Šis maišelis (14) tinka tik siurbimui sausuoju būdu. Su nešvarumų surinkimo maišeliu galima lengviau išmesti susi- urbtas dulkes.

5.3 Siurbimo žarnos montavimas

(3, 10, 11 pav.) Atsižvelgdami į konkretų siurblio naudojimo atvejį, sujunkite siurbimo žarną (11) su atitinkama šlapio ir sauso valymo siurblio jungtimi. Siurbimas Siurbimo žarną (10) prijunkite prie siurbimo žarnos jungties (8). Pūtimas Siurbimo žarną (10) prijunkite prie siurblio oro pūtimo angos (9). Siurbimo žarną(10) galite prailginti, vieną arba kelis 3-jų dalių siurbimo vamzdžio (11) elementus užmaudami ant siurbimo žarnos (10). Tarp siurbi- mo žarnos (10) ir kombinuoto antgalio (12) arba plyšių siurbimo antgalio (16) turi būti įstatytas tarpinis elementas (17). 5.4. Siurbimo antgaliai Kombinuotasis antgalis (12) Kombinuotasis antgalis (12) skirtas kietųjų medžiagų ir skysčių siurbimui vidutiniuose ir dide- liuose plotuose. Plyšių siurbimo antgalis (16) yra specialiai skirtas plyšių ir briaunų siurbimui.

Dėmesio! Išjunkite prietaisą, jeigu siurbiant šlapiuoju būdu su išpučiamu oru pasirodo skystis arba putos.

6.1 Įjungimo / išjungimo jungiklis (2 / 2 pav.)

Jungiklio padėtis „0“ – išjungtas Jungiklio padėtis „I“ – įjungtas įprastas režimas 6.2. Sausasis valymas Jei rengiatės valyti sausuoju būdu, naudokite nešvarumų surinkimo maišelį (14) ir papildomą fi ltrą (18) (žr. 5.2 punktą). Įsitikinkite, kad fi ltrai gerai pritvirtinti.

Siurbdami šlapiuoju būdu, naudokite poroloninį fi ltrą (15) (žr. 5.2 punktą). Įsitikinkite, kad fi ltras gerai pritvirtintas! Dėmesio! Valant šlapiuoju būdu apsauginis pripildymo vožtuvas (5) automatiškai išjungia siurblį, kai šlapiojo / sausojo valymo siurblio rezervuaras visiškai prisipildo. Dėmesio! Šlapio ir sauso valymo siurblys nėra pritaikytas si- urbti degius skysčius! Šlapiam valymui naudokite tik komplekte esantį poroloninį fi ltrą!

7. Valymas, techninė priežiūra ir

atsarginių detalių užsakymas Prieš pradėdami valyti, iš tinklo ištraukite kištuką.

Ant apsauginių įtaisų, vėdinimo angose ir variklio korpusuose negali būti dulkių ir nešvarumų.

Rekomenduojame prietaisą valyti iš karto po kiekvieno naudojimo.

7.2 Prietaiso gaubto (3) valymas

Prietaisą valykite paprasta drėgna šluoste su trupučiu skystojo muilo. Nevalykite valikliais ar tirpikliais, nes jie gali pažeisti prietaiso plastikines dalis.

7.3 Rezervuaro (8) valymas

Rezervuarą priklausomai nuo jo užterštumo valy- kite drėgna šluoste ir trupučiu skystojo muilo arba po tekančia vandens srove.

Klostuoto fi ltro (15) valymas Klostuotą fi ltrą (15) reguliariai valykite, atsargiai jį kratydami ir valydami šepetėliu arba rankine šluotele. Poroloninio fi ltro (16) valymas Poroloninį fi ltrą (16) valykite su šiek tiek skystojo muilo po tekančia vandens srove ir džiovinkite gryname ore.

7.5 Techninė priežiūra

Reguliariai tikrinkite šlapio ir sauso valymo si- urblio fi ltrus, taip pat prieš kiekvieną naudojimą patikrinkite ar jie gerai pritvirtinti.

7.6 Atsarginių detalių užsakymas:

Užsakant atsargines detales reikėtų nurodyti toki- us duomenis:

prietaiso prekės numerį,

prietaiso identifikacinį numerį,

reikiamos atsarginės detalės numerį. Dabartinės kainos ir naujausia informacija nuro- dyta interneto svetainėje www.isc-gmbh.info

8. Tinklo kabelio pakeitimas

Pavojus! Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

9. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje.

Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje. Anl_H_NT_1820_Inox_SPK7.indb 178Anl_H_NT_1820_Inox_SPK7.indb 178 26.10.15 11:3326.10.15 11:33LT

Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių. Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anl_H_NT_1820_Inox_SPK7.indb 179Anl_H_NT_1820_Inox_SPK7.indb 179 26.10.15 11:3326.10.15 11:33LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Kombinuotoji tūta, plyšių siurbimo tūta, minkštų baldų tūta, elektrinių įrankių adapteris ir t. t. Naudojamos medžiagos / dalys* Klostuotasis fi ltras, poroloninis fi ltras, nešvarumų surinkimo maišas, papildomas fi ltras ir t. t. Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anl_H_NT_1820_Inox_SPK7.indb 180Anl_H_NT_1820_Inox_SPK7.indb 180 26.10.15 11:3326.10.15 11:33LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Šios garantinės sąlygos reglamentuoja papildomas garantines paslaugas, kurias žemiau nurodytas

gamintojas papildomai prie teisėtų garantijų suteikia savo naujo prietaiso pirkėjui. Ši garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami ne- mokamai.

2. Garantija suteikiama tik naujai įsigyto žemiau nurodyto gamintojo prietaiso defektams, kurie atsiran-

da dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudo- jamas verslo, amatų arba pramon ės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionali- os instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai. – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap- kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės). – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dėvėjimusi.

4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garan-

tiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi- baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-

gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon- tuotas arba naujas prietaisas. Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis. Anl_H_NT_1820_Inox_SPK7.indb 181Anl_H_NT_1820_Inox_SPK7.indb 181 26.10.15 11:3326.10.15 11:33Schunk/Product-ManagementWeichselgartner/General-Manager
