Produkto tipas	Buitinis slėginis siurblys
Prekės ženklas	Scheppach
Modelis	HWW1300
Matmenys (I x P x A)	440 x 280 x 580 mm
Svoris	14,2 kg
Maitinimas elektra	230 V ~ 50 Hz
Sugerta galia	1100 W
Maks. srautas	5400 l/h
Maks. išleidimo slėgis	5 bar (50 m išleidimo aukštis)
Maks. siurbimo aukštis	8 m
Bako talpa	24 l
Leidžiamų dalelių dydis	1 mm
Maks. vandens temperatūra	35 °C
Apsaugos klasė	IPX4
Veikimo režimas	S1 (nuolatinis)
Siurbimo / išleidimo jungtis	G1" (30,75 mm)
Garso lygis (LwA)	83 dB(A)
Įprastinė priežiūra	Priešfiltrio valymas, išleidimas per išleidimo varžtą, bako slėgio patikrinimas (1,5 bar)
Saugumas	Rekomenduojamas diferencialinis grandinės pertraukiklis 30 mA, nenaudoti baseine, automatinis išsijungimas perkaitus
Susidėvintys elementai	Tarpinės, priešfiltras
Numatomas naudojimas	Sodo laistymas, buitinis grunto vandens tiekimas

Dažnai užduodami klausimai - HWW1300 SCHEPPACH

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite, ar yra tinklo įtampa (230 V). Jei įtampa teisinga, siurblio sparnuotė gali būti užstrigusi: atjunkite prietaisą, išardykite ir išvalykite siurblį. Žiūrėkite skyrių Gedimų šalinimas instrukcijoje.

Kodėl siurblys nesiurbia?

Galimos priežastys: siurbimo vožtuvas nepanardintas, nėra vandens siurblio korpuse, oras siurbimo vamzdyne arba užsikimšęs siurbimo filtras. Užpildykite korpusą vandeniu, patikrinkite jungčių sandarumą ir išvalykite siurbimo filtrą. Siurbimo aukštis neturi viršyti 8 m.

Kaip pašalinti orą iš siurblio?

Visiškai atidarykite slėginio vamzdyno vožtuvą ir įjunkite siurblį. Oras siurbimo vamzdyne pasišalins per išleidimo antgalį. Jei reikia, užpildykite siurblį vandeniu per priešfiltrio varžtą.

Kokią reguliarią priežiūrą reikia atlikti?

Po kiekvieno naudojimo išvalykite priešfiltriu karštu vandeniu. Patikrinkite bako slėgį (turėtų būti apie 1,5 bar) per vožtuvą po dangteliu. Esant šalčiui, visiškai ištuštinkite siurblį per išleidimo varžtą.

Ar galima naudoti šį siurblį geriamajam vandeniui?

Ne, siurblys nėra skirtas geriamajam vandeniui ir neturi būti integruotas į geriamojo vandens sistemą. Jis skirtas švariam vandeniui ir lietaus vandeniui laistymui arba grunto vandens tiekimui.

Kaip paruošti siurblį žiemai?

Prieš žiemą išskalaukite siurblį švariu vandeniu, visiškai ištuštinkite atsukdami vandens išleidimo varžtą, tada laikykite sausoje, nuo šalčio apsaugotoje vietoje (ideali temperatūra tarp +5 ir +30 °C). Niekada nepalikite vandens siurblyje žiemą.

Ką daryti, jei srautas nepakankamas?

Patikrinkite siurbimo aukštį (maks. 8 m) ir išvalykite siurbimo filtrą. Jei vandens lygis krenta, sumontuokite siurbimo vožtuvą žemiau. Teršalai gali sumažinti galią: išvalykite siurblį ir pakeiskite susidėvinčias dalis.

Siurblys sustoja pats po kelių minučių, kodėl?

Tai terminė apsauga, kuri išjungia variklį perkaitimo atveju. Tai gali lemti pašalinių daiktų siurbimas, perkrova arba vandens trūkumas. Atjunkite prietaisą, išvalykite ir įsitikinkite, kad siurblys tinkamai užpildytas.

Koks bako pripūtimo slėgis?

Bako slėgis turi būti apie 1,5 bar. Norėdami jį patikrinti, atsukite vožtuvo dangtelį ir naudokite padangų pripūtimo manometrą. Jei per žemas, įpūskite oro iki 1,5 bar.

Ar galiu naudoti elektros ilginimo laidą?

Taip, bet jos skerspjūvis turi būti ne mažesnis kaip 1,5 mm², o ilgis ne didesnis nei 25 m, ir turi būti H05RN-F tipo. Įsitikinkite, kad ilginimo laidas yra tinkamas naudoti lauke (IPX4) ir nepažeistas.

NAUDOJIMO INSTRUKCIJA HWW1300 SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudoti klausos apsaugą
⚠ Dėmesio!	Su Jūsų sauga susijusias vietas mes pažymėjome šiuo žen- klu

Turinys: Puslapis:

1. Jžanga....55
2. Irenginio aprašymas....55
3. Komplektacija....56
4. Naudojimas pagal paskirtj....56
5. Bendrieji saugos nurodymai.... 56
6. Techniniai duomenys....58
7. Išpakavimas .... 59
8. Montavimas / Prieš pradedant eksploatuoti....59
9. Eksploatacijos pradžia 59
10. Valymas ir Techninė priežiūra....61
11. Transportavimas....62
12. Laikymas 62
13. Utilizavimas ir pakartotinis atgavimas....62
14. Sutrikimų Šalinimas....63

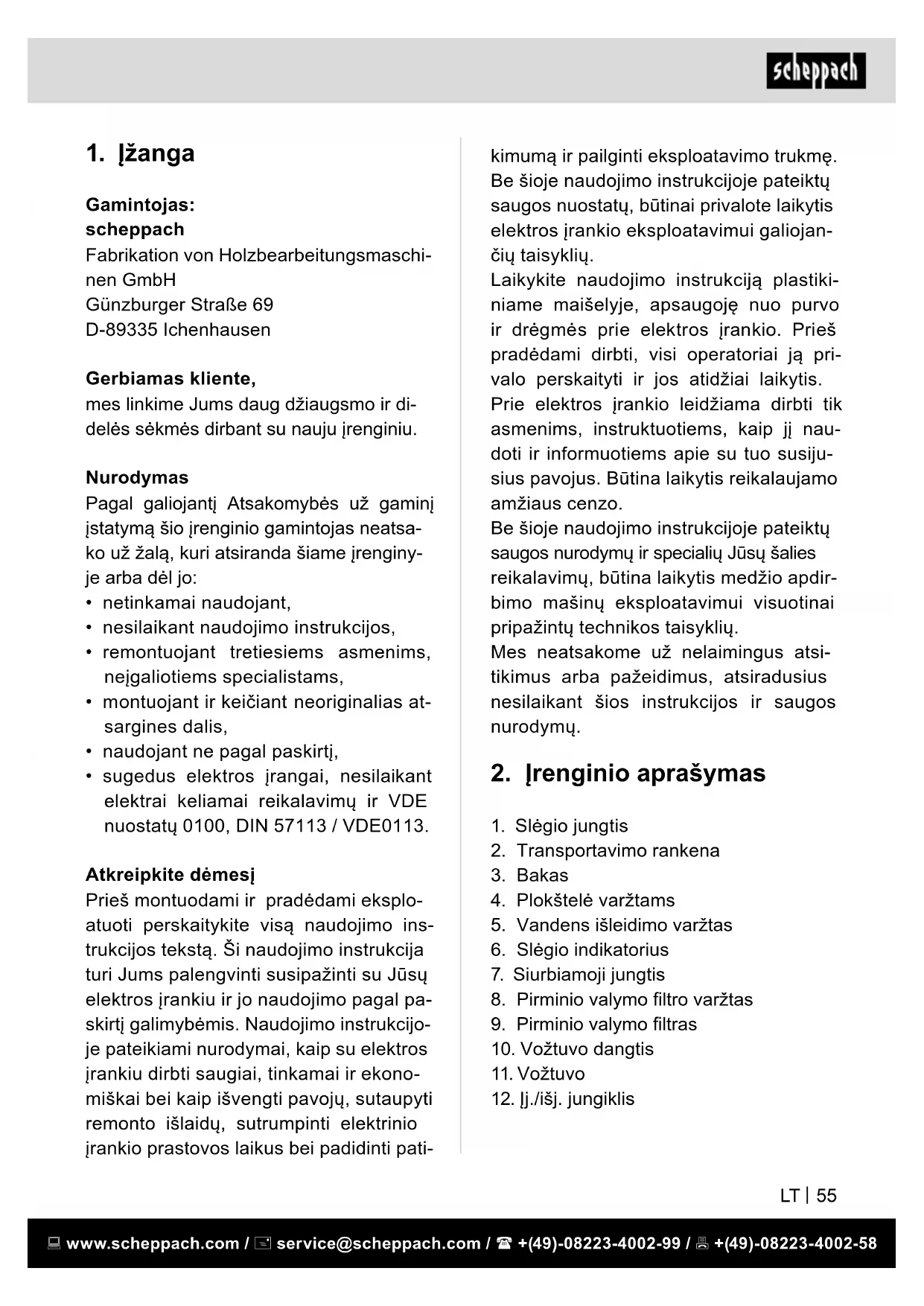

1. lžanga

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir di- delės sėkmės dirbant su nauju įrenginiu.

Nurodymas

Pagal galiojanti Atsakomybės už gamini įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias at-sargines dalis,
- naudojant ne pagal paskirtj,
- sugedus elektros įrangai, nesilaikant elektrai keliamai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksplo- atuoti perskaitykite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal pa- skirtį galimybėmis. Naudojimo instrukcijo- je pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekono- miškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastiki-niame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas

1. Slègio jungtis
2. Transportavimo rankena
3. Bakas
4. Plokštelė varžtams
5. Vandens išleidimo varžtas
6. Slègio indikatorius
7. Siurbiamoji jungtis
8. Pirminio valymo filtro varžtas
9. Pirminio valymo filtras
10. Vožtuvo dangtis
11. Vožtuvo
12. lj./išj. jungiklis

3. Komplektacija

• Naudojimo instrukcija
- Hidroforas

4. Naudojimas pagal paskirti

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga-mintojas. Naudojimo pagal paskirtj dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.

Taip pat reikia laikytis kitų bendrujų taisy-klių iš darbo medicinos ir augumo technikos sričių.

Atlikus jrenginio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Buitinė vandens tiekimo stotelė skirta privačiai naudoti namuose ir sode. Įrenginių galima naudoti buitiniam vandeniui tiekti ir sodui laistyti. Šiuo įrenginių galima pumpuoti ne aukštesnės nei 35 °C temperatūros švarų ir lietaus vandenį.

Jei jrenginys naudojamas kitokiai, šioje naudojimo instrukcijoje aiškiai nenurody-tai paskirčiai (pvz., maisto produktams, jūros vandeniui, variklių degalams, chemijos produktams ar vandeniui su abrazyvi-nėmis medžiagomis tiekti), jis gali sugesti ir kelti didelį pavojų naudotojui.

Buitinė vandens tiekimo stotelė neturi nuolat veikti. Jei įrenginys veikia nuolat, sutrumpėja jo naudojimo trukmė ir praran-dama garantija.

Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir jrankiais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurody-mai

- Šis jrenginys neskirtas naudoti asmenims (tame tarpe ir vaikams), turintiems ribotus fizinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti jrenginį. Vaikai turėtų būti prižiūrimi, norint isitikinti, kad jie nežais su jrenginiu.

- Laikykite pakavimo pléveles kūdikiams ir vaikams nepasiekiamoje vietoje. Pavojus uždusti!

- Irenginio darbo zonoje naudotojas yra atsakingas už trečiuosius asmenis.

- Prieš pradedant eksploatuoti specialistai privalo patikrinti ir užtikrinti, kad yra reikalaujamos nuo elektros apsaugančios priemonės.

- Ā Įspėjimas! Stovinčiuose vandens telkiniuose, sodo ir maudymosi tvenki-niuose bei jų aplinkoje naudoti siurblį leidžiama tik su apsauginiu nebalanso srovės jungikliu su iki 30 mA skaičiuotine nebalanso srove (pagal VDE 0100 702 ir 738 dalis).

- Siurblys neskirtas naudoti baseinuose, visų rūšių baseinuose vaikams ir kituose vandens telkiniuose, kuriuose eksploatavimo metu gali būti asmenų arba gyvūnų.

- Eksploatuoti siurblį pavojaus zonoje esant žmonių arba gyvūnų draudžiama. Teiraukitės kvalifikuoto elektriko!

- Prieš naudodami, kaskart atlikite jrenginio apžiūrimają kontrolę. Nenaudokite jrenginio, jei saugos įtaisai yra pažeisti arba nusidėvėję. Niekada neišjunkite saugos įtaisų.

- Naudokite jrenginj tik šios originalios eksploatavimo instrukcijos vertime nu-rodytam naudojimo tikslui.

- Jūs esate atsakingas už saugą darbo zonoje.

- Jei šio jrenginio jungiamasis laidas pažeistas, jj privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų. Siurblio specifikacijų lentelėje nurodyta 230 V kintamoji įtampa turi atitikti esamą tinklo įtampa.

- Niekada nekelkite, netransportuokite arba netvirtinkite siurblio už tinklo kabelio.

- Isitikinkite, kad kištukinės elektros jungtys yra nuo užtvindymo apsaugotoje srityje arba apsaugotos nuo drėgmės.

- Prieš atlikdami bet kokius darbus prie siurblio, ištraukite tinklo kištuką.

- Saugokite siurblj nuo tiesioginės vandens srovės.

- Už vietos saugos ir montavimo nuostatų laikymąsi atsakingas eksploatuotojas (prireikus teiraukitės kvalifikuoto elektriko).

- Naudotojas tinkamomis priemonėmis (pvz., įrengdamas signalizaciją, atsarginį siurblį arba pan.) turi apsisaugoti nuo pasekminės žalos dėl patalpų užtvindymo atsiradus siurblio sutrikimų.

- Galimai sugedus siurbliui, remonto darbus leidžiama atlikti tik kvalifikuotam elektrikui arba klientų aptarnavimo tarnybai.

- Naudokite tik originalias atsargines dalis.

- Siurblys niekada neturi veikti sausaja eiga arba jo negalima eksploatuoti su visiškai uždaryta jsiurbimo linija. Siurblio pažeidimams, atsiradusiems dėl sausosios eigos, gamintojo garantija netaikoma.

- Nenaudokite siurblio baseinams eks-ploatuoti.

- Siurblio negalima montuoti geriamojo vandens kontüre.

Likutinės rizikos

Mašina pagaminta pagal technikos lygj ir pri-pažintas saugumo technikos taisykles. Ta-čiau dirbant galima pavienė liekamoji rizika.

- Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.

- Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi lieka-moji rizika.

- Liekamają riziką galima sumažinti, jei bus laikomasi saugos nurodymų ir jrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.

• Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
• Prieš atlikdami nustatymo arba techni- nės priežiūros darbus, atleiskite palei- dimo mygtuką ir ištraukite tinklo kištuką.
• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.
• Naudokite naudojimo instrukcijoje rekomenduojamus įrankius. Taip Jūsų mašina pasieks optimalią galią.
• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas ga- li veikti aktyvius arba pasyvius medicini- nius implantus. Norint sumažinti rimtų ar- ba mirtinų sužalojimų pavojų, prieš nau- dojant elektrinį įtaisą, asmenims su me- dicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

1. Techniniai duomenys

Matmenys ilgis x plotis x aukštis	440 x 280 x 580 mm
Tinklo jungtis	230V~ / 50 Hz
Jejimo galia 1100 W
Pristatymo norma maks. 5400 l/h
Dalelių dydis 1 mm
Bako turinys 24 l
Pristatymo galvutė maks.	50 m
Pristatymo slėgis maks. 5 bar
Siurbimo aukštis maks. 8 m
Slėgio ir įsiurbimo jungtys	G1"
Vandens temperatūra maks.	35°C
Apsaugos klasė l
Apsaugos klasė IPX4
Darbo režimas * S1

Svoris 14,2 kg

Priklauso nuo techninių pakeitimų!

Darbo režimas* S1: Ilgalaikės apkrovos režimas esant nuolatinei apkrovai

Triukšmas

⚠️ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite tinkamą klausos apsaugą.

Triukšmo vertės

Garso galios lygis L_WA	83 dB(A)
Garso slėgio lygis L_pA	70,5 dB(A)
Neapibrėžtis K_WA/pA	2,17 dB

7. Išpakavimas

Atidarykite pakuotę ir atsargiai išimkite jrenginį.

Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra). Patikrinkite, ar komplekte viskas yra. Patikrinkite jrenginį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos. Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.

Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo. Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠️ DÊMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dali-mis žaisti draudžiama! Pavojus praryti ir uždusti!

8. Montavimas / Prieš pradedant eksploatuoti

Isiurbimo linijos montavimas

• Prisukite siurbimo žarną (plastikinę min. 19 mm žarną (3/4")) prisukite tie-siogiai arba su sriegine įmova prie siur-blio maždaug 30,75 mm (G1") įsiurbimo linijos jungties.
• Nutieskite įsiurbimo liniją nuo van- dens ēmimo vietos iki siurblio aukštyn.

Stenkitės netiesti įsiurbimo linijos di- desniame nei siurblio aukštyje; oro bur- buliukai įsiurbimo linijoje lėtina įsiurbi- mo procesą ir jam trukdo.

• Sumontuokite jsiurbimo ir slėginę linijas taip, kad jos mechaniškai nespaustų si-urblio.
• Siurbiamasis vožtuvas turėtų pakanka-mai giliai gulėti vandenyje, kad suma-žėjus vandens lygiui būtų išvengta sau-sosios siurblio eigos.
• Nesandari jsiurbimo linija dėl jsiurbiamo oro neleidžia jsiurbti vandens.
• Stenkitės nesiurbti svetimkūnių (pvz., smėlio ir kt).

Slèginès linijos montavimas

• Slėginę liniją (turėtų būti bent 19 mm (3/4")) reikia prijungti tiesiogiai arba per srieginę įmovą prie maždaug 30,75 mm (G1") siurblio slėginės linijos jungties.
• Vykstant įsiurbimo procesui, reikia iki galo atidaryti slėginėje linijoje esančius uždarymo įtaisus (purkštukus, vožtuvus ir kt.), kad galėtu laisvai išeiti įsiurbimo linijoje esantis oras.

9. Eksploatacijos pradžia

⚠️ DÊMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

• Jrenkite jranga ant tvirto ir lygaus paviršiaus.

• Atsukite grubaus filtro varžtą (8) ir nuimkite grubu filtrą (9), kaip parodyta 3 paveiksle. Dabar grubiu filtro varžtu (8) galite užpildyti siurblio korpusą vandenu. Įsiurbimo linijos užpildymas pagreitina įsiurbimo procesą.

• Surinkite atvirkštine tvarka.

• Atidarykite išleidimo linija.
• Prijunkite maitinimo laidą.
• ljunkite įrangą maitinimo jungikliu (12). I vandenį galima įsiurbti iki 5 minučių (maksimalus mamos įsiurbimo aukštis).
• Kai slėgis sumažėja dėl sunaudoto vandens, prietaisas automatiškai įsijungia (jjungimo slėgis apie 1,5 baro)
• Buitiniai vandentiekiai taip pat gali būti nuolat įrengiami buitinėms patalpoms tiekti. Siekiant sumažinti vibraciją ir triukšmą, siurblys turi būti prijungtas prie vamzdžių tinklo lanksčiomis žarnų linijomis. Be to, rekomenduojama anti-vibracinė medžiaga, pvz. B. įdėti gumi-nį sluoksnį tarp siurblio ir pagrindo. Įsi-tikinkite, kad indas yra tvirtai pritvirtin-tas varžtais, kurie tinka per skylutes pa-grinde.

Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija

To priežastys gali būti:

• Prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;

• Sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;

• Ipjovimo vietos pervažiavus prijungimo laidą;

• Izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• ltrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izolia- cijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas neka-botų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05RN-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Naudojant vienfazį kintamosios srovės variklj, mašinoms su didele paleidimo srove (nuo 3000 vatų) rekomenduojame naudoti C 16 A arba K 16 A saugiklj!

Kintamosios srovės variklis 230 V\~ / 50 Hz

Tinklo jtampa turi būti 230 V\~ / 50 Hz.

Tinklo jungtis ir ilginamasis laidas turi būti 3 gyslu = P + N + SL. - (1/N/PE).

Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Tinklo jungtis apsaugoma maks. 16 A.

10. Valymas ir Techninė priežiūra

Dèmesio!

Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, ištraukite tinklo kištuką!

Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.

Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

• Iš esmės siurbliui techninės priežiūros nereikia. Tačiau ilgai eksploatavimo trukmei užtikrinti mes rekomenduojame ji reguliariai tikrinti ir prižiūrėti.
• Jei ruošiatės siurblio ilgiau nenaudoti arba palikti žiemai, jį kruopščiai praplaukite vandeniu, visiškai ištuštinkite ir padėkite į sausą vietą.
• Norėdami ištuštinti siurblio korpusą, at- laisvinkite vandens išleidimo varžtą (5) ir šiek tiek paverskite siurblį.
• Kylant šalčio pavojui, siurblj reikia visiškai ištuštinti.
• Po ilgesnio neveikos laiko trumpai jjungdami / išjungdami patikrinkite, ar rotorius nepriekaištingai sukasi.

• Siurbliui galimai užsikišus, prijunkite slėginę liniją prie vandens linijos ir nuimkite siurbimo žarną. Atidarykite vandens liniją. Kelis kartus jjunkite siurblį maždaug dviem sekundėms. Tokiu būdu daugumoje atvejų galėsite pašalinti sangrūdas.

• Norėdami išvalyti pirminio valymo filtrą (9), atlaisvinkite pirminio valymo filtro varžtą (8) ir išimkite filtravimo mazgą. Išvalykite pirminio valymo filtrą šiltu vandeniu.

• Slėgis slėgio inde turėtų būti maždaug 1,5 baro. būti. Jei oro slėgis per žemas, jį reikia vėl padidinti. Norėdami tai padaryti, atsukite vožtuvo dangtį (10) ant konteinerio ir padangų pripūtimo matuokliu pridėkite trūkstamą slėgį per vožtuva (11). Tada vėl užsukite vožtuvo dangtį.

Prijungti ir remontuoti elektros

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duo- menis:

• Variklio srovės rūšį;
- Duomenis iš įrenginio specifikacijų lentelės;
- Duomenis iš variklio specifikacijų lentelės.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Besidėvinčios detalės*: Sandarikliai, pir- minio valymo filtras

* netiekiamos kartu su prietaisu!

11. Transportavimas

Irenginiui gabenti naudokite tik transportavimo rankeną (2).

12. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vai-kams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie elektrinio įrankio.

13. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisi-mų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pri- statykite sugedusias konstrukcines da- lis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų į buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atlieku (2012/19/ES) ir nacionalinius įstatymus šio gaminio negalima mesti i buitines atliekas. Šj gamini reikia atiduoti i tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant i įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroni-niai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudoji-mo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

14. Sutrikimų Šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Problema Galima priežastis Galimas sprendimas
Nepasileidžia variklis	Nėra tinklo įtampos Patikrinkite	tinklo įtampa
	Blokuojamas siurblio ratas Pumpe zerlegen und reinigen
Siurblys nesiurbia	Siurbiamasis vožtuvas ne vandenyje	Panardinkite siurbiamajį vožtuvąj vandenį
	Siurblio korpusas be vandens	Pripildykite į siurblio korpusąvandens
	Oras įsiurbimo linijoje	Patikrinkite įsiurbimo linijos sandarumą
	Nesandarus siurbiamasis vožtuvas	Išvalykite siurbiamajį vožtuvą
	Užsikišo siurbiamasis krepšys (siurbiamasis vožtuvas)	Išvalykite siurbiamajį krepšį
	Viršytas maks. siurbimo aukštis	Patikrinkite siurbimo aukštį
Nepakankamas tiekiamas kiekis	Per didelis siurbimo aukštis Patikrinkite siurbimo aukštį
	Nešvarus siurbiamasis krepšys	Išvalykite siurbiamajį krepšį
	Greitai mažėja vandens lygis	Panardinkite giliau siurbiamajį vožtuvą
	Dėl kenksmingųjų medžiagų mažėja siurblio našumas	Išvalykite siurblį ir pakeiskite greitai susidėvinčias dalis
Termojungiklis išjungia siurblį	Perkrautas variklis, per didelė trintis dėl pašalinių medžiagų	Išmontuokite ir išvalykite siurblį,neleiskite, kad būtų įsiurbiamospašalinės medžiagos (filtras)

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Záruka CZ
