BEDIENUNGSANLEITUNG HWW1300 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Hauswasserwerk Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögli- che Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheits- hinweise lesen und beachten! Tragen Sie einen Gehörschutz. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Inhaltsverzeichnis: Seite:

8. Aufbau / Vor Inbetriebnahme ............................................................... 12

13. Entsorgung und Wiederverwertung ..................................................... 14

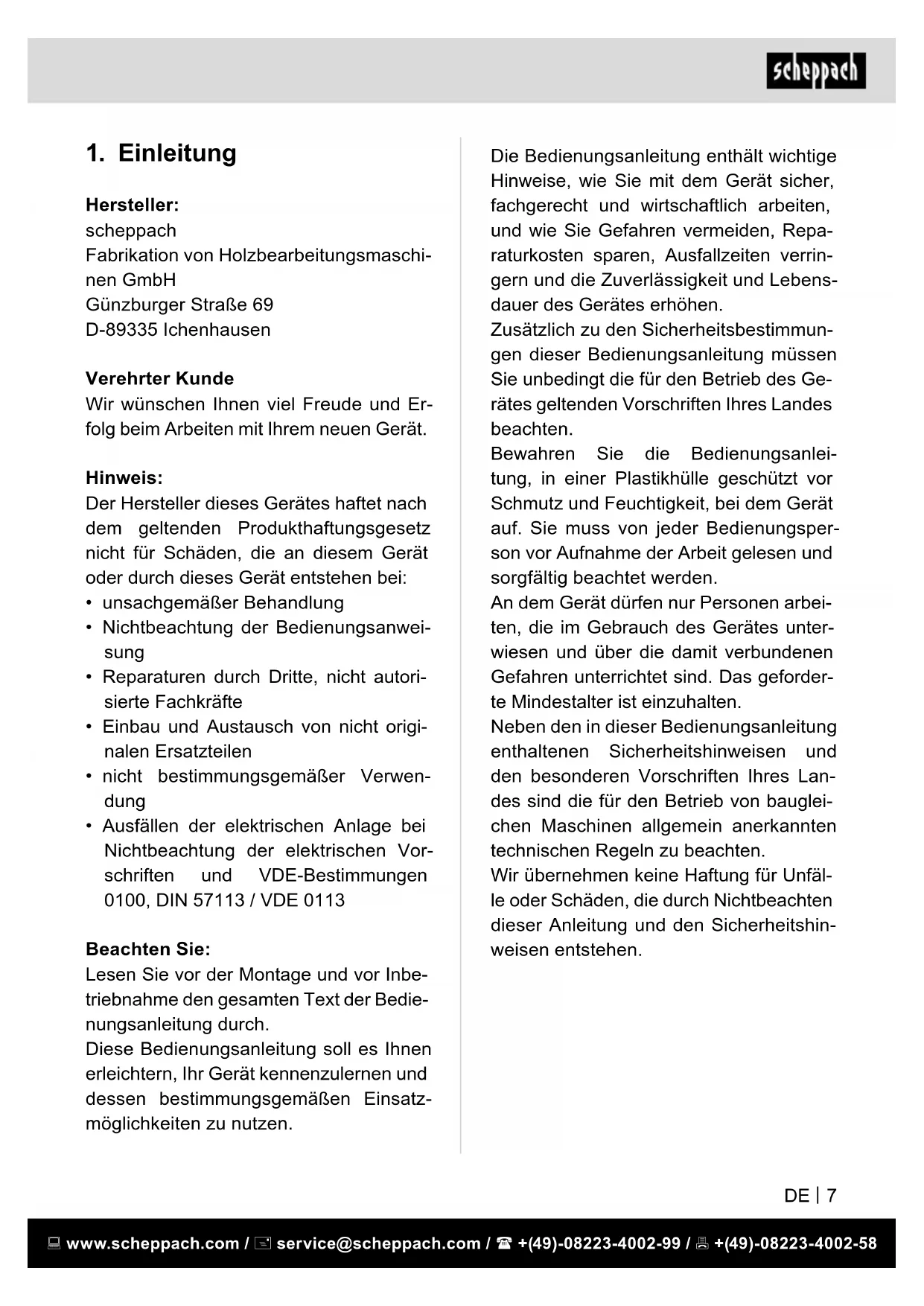

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Repa- raturkosten sparen, Ausfallzeiten verrin- gern und die Zuverlässigkeit und Lebens- dauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmun- gen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Ge- rätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanlei- tung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsper- son vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbei- ten, die im Gebrauch des Gerätes unter- wiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforder- te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Lan- des sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfäl- le oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschi- nen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Er- folg beim Arbeiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanwei- sung

• Reparaturen durch Dritte, nicht autori- sierte Fachkräfte

• Einbau und Austausch von nicht origi- nalen Ersatzteilen

• nicht bestimmungsgemäßer Verwen- dung

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vor- schriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbe- triebnahme den gesamten Text der Bedie- nungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatz- möglichkeiten zu nutzen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Sonstige allgemeine Regeln in arbeitsme- dizinischen und sicherheitstechnischen Bereichen sind zu beachten. Verände- rungen an der Maschine schließen eine Haftung des Herstellers und daraus ent- stehende Schäden gänzlich aus. Das Hauswasserwerk ist für den privaten Einsatz im Haus und im Garten bestimmt. Das Gerät ist für die Brauchwasserver- sorgung und Gartenbewässerung geeig- net. Es ist ausschließlich zur Förderung von Klarwasser und Regenwasser bis zu einer Temperatur von max. 35 °C vorge- sehen. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrück- lich zugelassen wird (z. B. Förderung von Lebensmitteln, Salzwasser, Motorenkraft- sto󰀨en, chemischen Produkten oder Was- ser mit abrasiven Sto󰀨en) kann zu Schä- den am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Hauswasserwerk ist nicht für den Dauerbetrieb geeignet. Dauerbetrieb ver- kürzt die Lebensdauer und die Garantie erlischt. Dieses Gerät ist nicht zur ge- werblichen Nutzung geeignet Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers be- trieben werden. Die Sicherheits-, Arbeits- und Wartungs- vorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten wer- den.

2. Gerätebeschreibung

4. Lasche für Schrauben

5. Wasserablassschraube

12. Ein- / Ausschalter (3)

4. Bestimmungsgemäße

Verwendung Die Maschine darf nur nach ihrer Be- stimmung verwendet werden. Jede wei- tere darüber hinausgehende Verwen- dung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benut- zer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montage- anleitung und Betriebshinweise in der Be- dienungsanleitung. Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hin- aus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Die Pumpe ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten können.

• Ein Betrieb der Pumpe während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fra- gen Sie Ihren Elektrofachmann!

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Be- nutzen Sie das Gerät nicht, wenn Si- cherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Si- cherheitsvorrichtungen außer Kraft.

• Verwenden Sie das Gerät ausschließ- lich entsprechend dem in dieser Ori- ginalbetriebsanleitung angegebenen Verwendungszweck.

• Sie sind für die Sicherheit im Arbeitsbe- reich verantwortlich.

• Wenn die Anschlussleitung dieses Ge- rätes beschädigt wird, muss sie durch den Hersteller oder seinen Kunden- dienst oder eine ähnliche qualizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Die auf dem Typen- schild der Pumpe angegebene Span- nung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entsprechen.

• Die Pumpe niemals am Netzkabel an- heben, transportieren oder befestigen.

• Stellen Sie sicher, dass die elektrische Steckverbindungen im überutungssi- cheren Bereich liegen, bzw. vor Feuch- tigkeit geschützt sind.

• Vor jeder Arbeit an der Pumpe Netzste- cker ziehen.

• Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den ge- werblichen, handwerklichen oder indus- triellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzuset- zenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sen- sorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Si- cherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Gerät spielen.

• Halten Sie Verpackungsfolien außer- halb der Reichweite von Babys und Kindern. Erstickungsgefahr!

• Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.

• Vor Inbetriebnahme ist durch fachmän- nische Prüfung sicherzustellen, dass die geforderten elektrischen Schutz- maßnahmen vorhanden sind.

• m Warnung! An stehenden Gewäs- sern, Garten- und Schwimmteichen und in deren Umgebung ist die Benut- zung der Pumpe nur mit Fehlerstrom- Schutzschalter mit einem auslösen- den Bemessungsfehlerstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zu- lässig. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Des Weiteren können trotz aller getrof- fener Vorkehrungen nicht o󰀨ensichtli- che Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insge- samt beachtet werden.

• Vermeiden Sie zufällige Inbetriebset- zungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Ma- schine optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbe- reich fern, wenn die Maschine in Be- trieb ist. Warnung! Dieses Elektrowerkzeug er- zeugt während des Betriebs ein elektro- magnetisches Feld. Dieses Feld kann un- ter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernsthaf- ten oder tödlichen Verletzungen zu ver- ringern, empfehlen wir Personen mit me- dizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Im- plantat zu konsultieren, bevor das Elekt- rowerkzeug bedient wird.

• Für die Einhaltung ortsbezogener Si- cherheits- und Einbaubestimmungen ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann).

• Folgeschäden durch eine Überutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeig- nete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) aus- zuschließen.

• Bei einem eventuellen Ausfall der Pum- pe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den Kundendienst durchgeführt werden.

• Verwenden Sie ausschließlich Original- Ersatzteile.

• Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansauglei- tung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf ent- stehen, erlischt die Garantie des Her- stellers.

• Die Pumpe darf nicht für den Betrieb von Schwimmbecken verwendet wer- den.

• Die Pumpe darf nicht in den Trinkwas- serkreislauf eingebaut werden. Restrisiken Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheits- technischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisi- ken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungs- gemäßer Elektro-Anschlussleitungen.

• Bevor Sie Einstell- oder Wartungsarbei- ten vornehmen, lassen Sie die Starttas- te los und ziehen den Netzstecker. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Netzanschluss 230V~ / 50 Hz Aufnahmeleistung 1100 W Fördermenge max. 5400 l/h Partikelgröße 1 mm Kesselinhalt 24 l Förderhöhe max. 50 m Förderdruck max. 5 bar Ansaughöhe max. 8 m Druckanschluss und Sauganschluss G1" Wassertemperatur max. 35°C Schutzklasse I Schutzart IPX4 Betriebsart* S1 Gewicht 14,2 kg Technische Änderungen vorbehalten! Betriebsart* S1: Dauerbetrieb bei kons- tanter Belastung Geräusch m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit ha- ben. Übersteigt der Maschinenlärm 85 dB (A), tragen Sie bitte einen geeigneten Ge- hörschutz. Geräuschkennwerte Schallleistungspegel L

83 dB(A) Schalldruckpegel L

70,5 dB(A) Unsicherheit K WA/pA 2,17 dB

Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsiche- rungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang voll- ständig ist. Kontrollieren Sie das Gerät und die Zu- behörteile auf Transportschäden. Bei Be- anstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamatio- nen werden nicht anerkannt. Bewahren Sie die Verpackung nach Mög- lichkeit bis zum Ablauf der Garantiezeit auf. Machen Sie sich vor dem Einsatz an- hand der Bedienungsanleitung mit dem Gerät vertraut. Verwenden Sie bei Zubehör sowie Ver- schleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fach- händler. Geben Sie bei Bestellungen unsere Arti- kelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststo󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Vor Inbetriebnahme Montage einer Saugleitung

• Einen Saugschlauch (Kunststo󰀨- schlauch mind. 19 mm (3/4”) direkt oder mit einem Gewindenippel an den Saug- leitungsanschluss ca. 30,75 mm (G1“) der Pumpe schrauben.

• Die Saugleitung von der Wasserent- nahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verle- gung der Saugleitung über die Pum- penhöhe; Luftblasen in der Saugleitung verzögern und verhindern den Ansaug- vorgang.

• Saug- und Druckleitung sind so anzu- bringen, dass diese keinen mechani- schen Druck auf die Pumpe ausüben.

• Das Saugventil sollte tief genug im Wasser liegen, so dass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.

• Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers.

• Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.). Montage einer Druckleitung

• Die Druckleitung (sollte mind. 19 mm (3/4”) sein) muss direkt oder über ei- nen Gewindenippel an den Drucklei- tungsanschluss ca. 30,75 mm (G1“) der Pumpe angeschlossen werden.

• Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Ab- sperrorgane (Spritzdüsen, Ventile etc.) voll zu ö󰀨nen, damit die in der Sauglei- tung vorhandene Luft frei eintweichen kann.

9. In Betrieb nehmen

m ACHTUNG! Vor der Inbetriebnahme das Gerät un- bedingt komplett montieren!

• Das Gerät auf festen, ebenen und waagrechten Standort aufstellen.

• Schrauben Sie die Vorlterschraube (8) ab und entnehmen Sie den Vorlter (9) wie in Bild 3 gezeigt. Im Anschluss kön- nen Sie das Pumpengehäuse über die Vorlterschraube (8) mit Wasser au󰀨ül- len. Ein Au󰀨üllen der Saugleitung be- schleunigt den Ansaugvorgang.

• Der Zusammenbau erfolgt in umge- kehrter Re henfolge.

• Netzleitung anschließen.

• Gerät am Netzschalter (12) einschal- ten – das Ansaugen kann bei max. An- saughöhe bis zu 5 Minuten dauern.

• Nach Abfall des Druckes durch Was- serverbrauch schaltet das Gerät selbst- tätig ein (Einschaltdruck ca. 1,5 bar)

• Das Hauswasserwerk kann zur Haus- wasserversorgung im Innenbreich auch fest installiert werden. Um Vibrationen und Geräusche zu minimieren, sollte die Pumpe mit exiblen Schlauchleitun- gen an das Rohrnetz angeschlossen werden. Zusätzlich empehlt sich An- tivibrationsmaterial, z. B. eine Gummi- schicht, zwischen Pumpe und Standä- che zu legen. Sorgen Sie für eine sta- bile Befestigung des Behälters mittels Schrauben, die durch die Bohrungen im Standfuß passen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift. Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absiche- rung von C 16A oder K 16A! Wechselstrommotor 230 V~ / 50 Hz Netzspannung 230 V~ / 50 Hz. Netzanschluss und Verlängerungsleitung müssen 3-adrig sein = P + N + SL. - (1/N/ PE). Verlängerungsleitungen bis 25m müssen einen Mindestquerschnitt von 1,5 mm² aufweisen. Der Netzanschluss wird mit maximal 16 A abgesichert.

10. Reinigung und Wartung

Achtung! Nehmen Sie Wartungs- und Reinigungs- und Einstellarbeitenarbeiten nur bei ge- zogenem Netzstecker vor. Wir empfehlen, dass Sie das Gerät direkt nach jeder Be- nutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie kei- ne Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes an- greifen. Achten Sie darauf, dass kein Was- ser in das Geräteinnere gelangen kann.

• Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pege.

• Vor längerem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern. Elektrischer Anschluss Der installierte Elektromotor ist betriebs- fertig angeschlossen. Der Anschluss ent- spricht den einschlägigen VDE- und DIN- Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen ent- stehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Be- festigung oder Führung der Anschluss- leitung.

• Schnittstellen durch Überfahren der An- schlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlusslei- tungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmä- ßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die An- schlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestim- mungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05RN-F. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Service-Informationen Es ist zu beachten, dass bei diesem Pro- dukt folgende Teile einem gebrauchs- gemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Dichtungen, Vorlter

• nicht zwingend im Lieferumfang enthal- ten!

Benutzen Sie zum Transport des Gerätes ausschließlich den Transportgri󰀨 (2).

Lagern Sie das Gerät und dessen Zu- behör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugängli- chen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Ori- ginalverpackung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werk- zeug auf.

13. Entsorgung und Wieder-

verwertung Das Gerät bendet sich in einer Verpa- ckung um Transportschäden zu verhin- dern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden.

• Zum Entleeren des Pumpengehäuses die Wasserablassschraube (5) lösen und die Pumpe leicht kippen.

• Bei Frostgefahr muss die Pumpe voll- kommen entleert werden.

• Nach längeren Stillstandzeiten durch kurzes Ein-/Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt.

• Bei eventueller Verstopfung der Pum- pe schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Ö󰀨nen Sie die Was- serleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häugsten Fällen beseitigt wer- den.

• Zum reinigen des Vorlters (9), die Vor- lterschraube (8) lösen und die Filter- einheit entnehmen. Den Vorlter mit warmen Wasser reinigen.

• Der Druck im Druckbehälter, soll ca. 1,5 bar max. betragen. Bei zu geringem Luftdruck sollte dieser wieder erhöht werden. Dazu ist die Ventilabdeckung (10) am Behälter abzuschrauben und mit einem Reifenfüllmesser über das Ventil (11) der fehlende Druck zu ergän- zen. Anschließend die Ventilabdeckung wieder aufschrauben. Anschlüsse und Reparaturen Anschlüsse und Reparaturen der elekt- rischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststo󰀨e. Führen Sie defek- te Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Haus- müll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richt- linie über Elektro- und Elektronik- Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sam- melstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der un- sachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stof- fe, die häug in Elektro und Elektronik-Alt- geräten enthalten sind, negative Auswir- kungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Pro- dukts tragen Sie außerdem zu einer e󰀨ek- tiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Alt- geräte erhalten Sie bei Ihrer Stadtverwal- tung, dem ö󰀨entlich-rechtlichen Entsor- gungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektro- nik-Altgeräten oder Ihrer Müllabfuhr. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe scha󰀨en können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Störung mögliche Ursache Abhilfe Kein Motoranlauf Netzspannung fehlt Netzspannung überprüfen Pumpenrad blockiert- Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen Pumpe saugt nicht

Saugventil nicht im Wasser Saugventil im Wasser anbringen Pumpengehäuse ohne Wasser Wasser in Pumpengehäuse füllen Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen Saugventil undicht Saugventil reinigen Saugkorb (Saugventil) verstopft Saugkorb reinigen max. Saughöhe überschritten Saughöhe überprüfen Fördermenge ungenügend Saughöhe zu hoch Saughöhe überprüfen Saugkorb verschmutzt Saugkorb reinigen Wasserspiegel sinkt rasch Saugventil tiefer legen Pumpenleistung verringert durch Schadsto󰀨e Pumpe reinigen und Verschleißteile ersetzen Thermoschalter schaltet die Pumpe

Motor überlastet, Reibung durch Fremdsto󰀨e zu hoch Pumpe demontieren und reinigen, Ansaugen von Fremdsto󰀨en verhindern (Filter) www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Garantiebedingungen Revisionsdatum 10. Dezember 2020, 7:21 AM Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

(modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx. Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www. scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
