HD 17154 S Classic - Aukšto slėgio plovykla Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Profesionalus aukšto slėgio valiklis
Prekės ženklas	Kärcher
Modelis	HD 17154 S Classic
Darbinis slėgis (su standartiniu antgaliu)	15 MPa (150 barų)
Maks. perteklinis slėgis	21 MPa (210 barų)
Vandens srautas	28,33 l/min
Maks. tiekiamo vandens temperatūra	60 °C
Elektros prijungimas	400 V / 3 fazės / 50 Hz / 9,0 kW
Apsauga	IPX5
Pagrindinis saugiklis	16 A (lėtai veikiantis, C kreivė)
Įprastas darbinis svoris	73 kg
Matmenys (L × l × h)	720 × 637 × 1080 mm
Variklio alyvos tipas	15W40 (kiekis: 1,2 l)
Garso slėgio lygis LpA	76 dB(A)
Garso galios lygis LWA	93 dB(A)
Rankos-rankų vibracija	3,0 m/s² (neapibrėžtis K=0,8 m/s²)
Saugos įtaisai	Slėgio jungiklis, recirkuliacinis vožtuvas, variklio šiluminė apsauga, saugos fiksatorius
Vandens tiekimo jungtis	Maks. slėgis 1 MPa, maks. temperatūra 60 °C, min. srautas 31,6 l/min
Maks. įsiurbimo aukštis	0,5 m
Pridedami priedai	Aukšto slėgio antgalis, EASY!Lock antgalis, aukšto slėgio pistoletas, EASY!Lock aukšto slėgio žarna, antgalio laikiklis, priedų skyrius
Valiklio suderinamumas	Putų antgalis su kibirėliu (pasirenkamas) su dozavimo reguliavimu
Laikymas ir transportavimas	Vairas transportavimui, antgalio laikikliai, laido ir žarnos kabliukai, rekomenduojama apsauga nuo šalčio

Dažnai užduodami klausimai - HD 17154 S Classic Kärcher

Kaip paleisti aukšto slėgio valiklį HD 17154 S Classic?

Įsitikinkite, kad prietaisas tinkamai prijungtas prie vandens ir elektros. Atidarykite vandens tiekimą, tada nustatykite pagrindinį jungiklį į padėtį "1". Atrakinkite pistoletą pastumdami saugos fiksatorių atgal ir patraukite gaiduką. Variklis automatiškai užsiveda dėl slėgio jungiklio.

Kaip naudoti valiklį su šiuo prietaisu?

Naudokite putų antgalį su kibirėliu (pasirenkamas priedas). Užpildykite valiklio baką, įstatykite norimą dozatorių (1=mažas, 2=vidutinis, 3=didelis) į įsiurbimo žarną, tada uždėkite antgalį ant pistoleto. Purkškite valiklį ant sauso paviršiaus, palikite veikti, tada nuplaukite aukšto slėgio srove.

Kokius vandens tipus galiu naudoti?

Naudokite švarų arba perdirbtą vandenį, atitinkantį ribines vertes: pH 6,5-9,5, laidumas ≤ 2000 µS/cm, chloridai < 300 mg/l, bendras kietumas < 28 °dH, geležis < 0,5 mg/l ir kt. Nenaudokite užteršto vandens, kad nepažeistumėte siurblio.

Kaip išvėdinti prietaisą prieš naudojimą?

Atsukite aukšto slėgio antgalį nuo purškimo antgalio. Leiskite prietaisui veikti, kol vandenyje nebeliks burbuliukų. Jei reikia, pakartokite įjungimo / išjungimo ciklą. Po išvėdinimo vėl uždėkite antgalį.

Kaip reguliariai prižiūrėti valiklį?

Prieš kiekvieną naudojimą patikrinkite kabelio ir aukšto slėgio žarnos būklę. Kas savaitę išvalykite smulkų filtrą ir patikrinkite alyvos lygį (turi būti žiūrėjimo stikliuko viduryje). Kas 500 valandų arba bent kartą per metus pakeiskite alyvą ir atlikite techninę priežiūrą pas įgaliotąjį servisą.

Ką daryti, jei prietaisas neužsiveda?

Patikrinkite maitinimo kabelį, įtampą ir saugiklį. Jei prietaisas perkaito, nustatykite jungiklį į 0, leiskite atvėsti 15 minučių, tada bandykite dar kartą. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip laikyti prietaisą po naudojimo?

Laikykite viduje, apsaugotą nuo šalčio. Ištuštinkite vandenį iš prietaiso ir žarnų. Susukite kabelį ir žarną ant jų kabliukų. Padėkite antgalį ir pistoletą ant laikiklių. Apsaugai nuo šalčio įsiurbkite į prietaisą glikolio pagrindo antifrizą.

Kokie svarbūs saugos įtaisai?

Slėgio jungiklis sustabdo siurblį, kai gaidukas atleidžiamas. Recirkuliacinis vožtuvas apsaugo siurblį sumažėjus srautui. Šiluminė apsauga išjungia prietaisą perkaitimo atveju. Saugos fiksatorius užrakina pistoletą, kad būtų išvengta atsitiktinio suveikimo.

Kaip išspręsti slėgio praradimą?

Patikrinkite antgalio dydį (turi atitikti specifikacijas), išvalykite jį arba pakeiskite. Išvėdinkite prietaisą. Išvalykite smulkų filtrą. Įsitikinkite, kad vandens tiekimo srautas yra pakankamas (min. 31,6 l/min). Jei reikia, kreipkitės į techninės priežiūros tarnybą.

Ar galiu naudoti ilginamąjį kabelį?

Taip, bet naudokite pakankamo skerspjūvio kabelį: 2,5 mm² 10 m ilgiui, 4 mm² 30 m ilgiui. Visiškai išvyniokite kabelį ir laikykitės vietinių normų. Prietaisas turi būti prijungtas prie įžeminto lizdo.

NAUDOJIMO INSTRUKCIJA HD 17154 S Classic Kärcher

Bendrosios nuorodos 154

Numatomasis naudojimas.... 154

Aplinkos apsauga.... 155

Priedai ir atsarginės dalys 155

Tiekimo apimtis 155

Saugos nuorodos.... 155

Prietaiso aprašymas.... 155

Montavimas.... 156

Elektros jungtis.... 156

Vandens jungtis.... 156

Valdymas.... 156

Gabenimas.... 157

Laikymas 157

Techninė priežiūra ir eksploatacinės parengties užtikrinimas 158

Pagalba gedimų atveju.... 158

Garantija.... 159

Techniniai duomenys.... 159

ES atitikties deklaracija 160

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vélesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Aukštojo slėgio valytuvą naudokite tik šiems darbams atlikti:

• Valyti aukštojo slėgio srove ir valymo priemone (pvz., fasadus, terasas, sodo prietaisus)
• Mašinų, transporto priemonių, konstrukcijų, įrankių (pvz., mašinų, transporto priemonių, konstrukcijų,

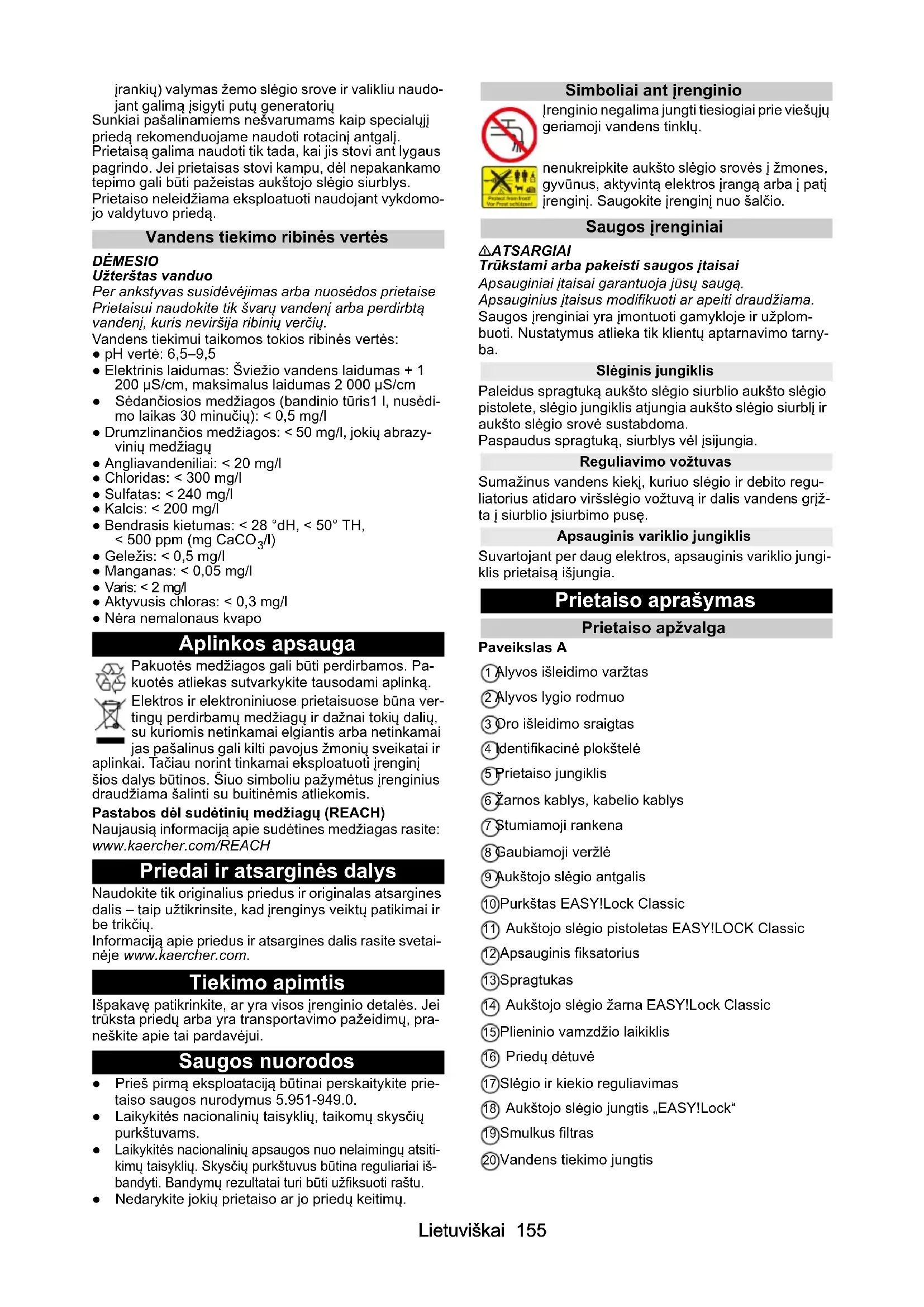

jrankių) valymas žemo slėgio srove ir valikliu naudo- jant galimą jsigyti putų generatorių

Sunkiai pašalinamiems nešvarumams kaip specialuji priedą rekomenduojame naudoti rotacini antgalj.

Prietaisą galima naudoti tik tada, kai jis stovi ant lygaus pagrindo. Jei prietaisas stovi kampu, dėl nepakankamo tepimo gali būti pažeistas aukštojo slėgio siurblys.

Prietaiso neleidžiama eksploatuoti naudojant vykdomo- jo valdytuvo priedą.

Vandens tiekimo ribinės vertės

DÈMESIO

Užterštas vanduo

Per ankstyvas susidėvėjimas arba nuosėdos prietaise Prietaisui naudokite tik švarų vandenį arba perdirbta vandenį, kuris neviršija ribinių verčių.

• pH vertè: 6,5–9,5
• Elektrinis laidumas: Šviežio vandens laidumas + 1 200 μS/cm, maksimalus laidumas 2 000 μS/cm
• Sėdančiosios medžiagos (bandinio tūris1 l, nusėdi-mo laikas 30 minučių): < 0,5 mg/l
• Drumzlinančios medžiagos: < 50 mg/l, jokių abrazy-vinių medžiagų
  • Angliavandeniliai: < 20 mg/l
• Chloridas: < 300 mg/l
  • Sulfatas: < 240 mg/l
  • Kalcis: < 200 mg/l
• Bendrasis kietumas: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
• Geležis: < 0,5 mg/l
  • Manganas: < 0,05 mg/l
• Varis: < 2 mg/l
  • Aktyvusis chloras: < 0,3 mg/l
  • Néra nemalonaus kvapo

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymétus jrenginius draudžiama šalinti su buitinémis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos nuorodos

• Prieš pirmą eksploataciją būtinai perskaitykite prietaiso saugos nurodymus 5.951-949.0.
• Laikykitės nacionalinių taisyklių, taikomų skysčių purkštuvams.
• Laikykitės nacionalinių apsaugos nuo nelaimingų atsitikimų taisyklių. Skysčių purkštuvus būtina reguliariai išbandyti. Bandymų rezultatai turi būti užfiksuoti raštu.
• Nedarykite jokių prietaiso ar jo priedų keitimų.

Simboliai ant jrenginio

Irenginio negalima jungti tiesiogiai prie viešuju geriamoji vandens tinklu.

nenukreipkite aukšto slėgio srovės į žmones, gyvūnus, aktyvintą elektros įrangą arba į patį įrenginį. Saugokite įrenginį nuo šalčio.

Saugos jrenginiai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Saugos jrenginiai yra jmontuoti gamykloje ir užplombuoti. Nustatymus atlieka tik klientų aptarnavimo tarnyba.

Sléginis jungiklis

Paleidus spragtuką aukšto slėgio siurblio aukšto slėgio pistolete, slėgio jungiklis atjungia aukšto slėgio siurblį ir aukšto slėgio srovė sustabdoma.

Paspaudus spragtuką, siurblys vėl įsijungia.

Reguliavimo vožtuvas

Sumažinus vandens kiekį, kuriuo slėgio ir debito reguliatorius atidaro viršslėgio vožtuvą ir dalis vandens grįžta į siurblio įsiurbimo pusę.

Apsauginis variklio jungiklis

Suvartojant per daug elektros, apsauginis variklio jungiklis prietaisą išjungia.

Prietaiso aprašymas

Prietaiso apžvalga

Paveikslas A

① Alyvos išleidimo varžtas
② Alyvos lygio rodmuo
③ Oro išleidimo sraigtas
④ Identifikaciné plokštelé
⑤ Prietaiso jungiklis
6 Žarnos kablys, kabelio kablys
⑦ Stumiamoji rankena
⑧ Gaubiamoji veržlé
⑨ Aukštojo slėgio antgalis
⑩Purkštas EASY!Lock Classic
⑪ Aukštojo slėgio pistoletas EASY!LOCK Classic
12 Apsauginis fiksatorius
⑬Spragtukas
⑭ Aukštojo slėgio žarna EASY!Lock Classic
15 Plieninio vamzdžio laikiklis
⑯ Priedų dėtuvė
⑰Slėgio ir kiekio reguliavimas
⑱ Aukštojo slėgio jungtis „EASY!Lock“
19 Smulkus filtras
20 Vandens tiekimo jungtis

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltoni.
• Techninės priežiūros ir aptarnavimo elementai yra šviesiai žali.

Montavimas

Pritvirtinkite stūmimo rankeną

1. Stūmimo rankeną užmaukite ant vamzdinio rémo. Paveikslas B

① Stumiamoji rankena
② Vamzdinis rémas

1. Abi jungtis pritvirtinkite varžtais, poveržlémis ir veržlémis. Paveikslas C

①Varžtas M8×45

② Poveržlé 8

③ Stumiamoji rankena

④ Veržlė M8, savaime užsifiksuojanti

⑤ Vamzdinis rémas

Itaisykite oro išleidimo iš alyvos angą

1. Atsukite kištuką ir jį pašalinkite. Paveikslas D

① Kištukas

② Oro išleidimo sraigtas

1. Vėl jsukite oro išleidimo varžtą ir priveržkite.

DÈMESIO

Pažeidimo pavojus

Jeigu prieš pradedant eksploatuoti kamštis nepakeičiamas oro išleidimo varžtu, gali būti pažeistas aukštojo slėgio siurblys. Būtinai pakeiskite kamštį oro išleidimo varžtu.

Alyvos lygio patikra

1. Prietaisą pastatykite horizontaliai.
2. Alyvos lygio rodmuo turi būti alyvos lygio rodmens centre.
3. Jeigu reikia, atsukite oro išleidimo varžtą ir pripilkite alyvos (žr. "Techniniai duomenys".)

Priedų montavimas

Pastaba

EASY!Lock sistema sujungia komponentus per sparčią- ją jungtį saugiai ir patikimai vienu pasukimu.

1. Užmaukite aukštojo slėgio purškimo antgalį ant purkšto.
2. Sumontuokite gaubiamają verzlę ir tvirtai priveržkite ranka (EASY!Lock).
3. Purkštą sujunkite su aukštojo slėgio pistoletu ir pri-veržkite ranka (EASY!Lock).
4. Aukštojo slėgio žarną su aukštojo slėgio pistoletu sujunkite su prietaiso aukštojo slėgio jungtimi ir priveržkite ranka (EASY!Lock).

Elektros jungtis

⚠PAVOJUS

Sužalojimų pavojus dėl elektros srovės smūgio Kištuku prijunkite prietaisą prie tinklo. Neatskiriama jungtis su tinklu draudžiama. Kištukas skirtas atjungti nuo tinklo. Aparatą junkite tik su kintamosios srovės maitinimo tinklu.

Naudokite pakankamo skerspjūvio ilginamajji kabelį (žr. „Techniniai duomenys“).

Visiškai išvyniokite ilginamaji kabeli iš kabelio būgno.

1. Išvyniokite tinklo kabelj ir ištieskite ant grindu.

2. Jkiškite tinklo kištuką j kištukinę dėžutę.

Vandens jungtis

Jungtis prie geriamojo vandens tiekimo sistemos

⚠ISPÉJIMAS

Užteršto vandens atbulinė tėkmė į geriamojo vandens tinklą

Pavojus sveikatai

Laikykitės vandens tiekimo įmonės reikalavimų. Pagal galiojančias nuostatas įrenginio niekada negali-ma eksploatuoti be nuo galinės tėkmės apsaugančio įtaiso prie geriamojo vandens tinklo. Naudokite KÄR- CHER nuo galinės tėkmės apsaugantį įtaisą arba alter-natyvų nuo galinės tėkmės apsaugantį BA tipo įtaisą pagal EN 12729. Nuo galinės tėkmės apsaugančiu įta-su tekėjęs vanduo nebelaikomas geriamuoju. Visada junkite nuo galinės tėkmės apsaugantį įtaisą prie van-dens tiekimo sistemos, niekada nejunkite tiesiai prie prietaiso vandens jungties.

1. Patikrinkite vandens tiekimo sistemos jleidimo slėgį, jleidimo temperatūrą ir tiekiamą kiekį (žr. skyrių Techniniai duomenys).

2. Nuo galinės tėkmės apsaugantį įtaisą ir prietaiso vandens jungtį sujunkite su vandens padavimo žarna (reikalavimus, keliamus vandens padavimo žarnai, žr skyriuje Techniniai duomenys).

3. Atidarykite vandens jleidimą.

Vandens įsiurbimas iš talpyklų

1. Siurbimo žarną su filtru prisukite prie vandens jungties (užsakymo Nr. žiūrėkite skyriuje Techniniai duomenys).
2. Iš prietaiso išleiskite orą (žr. skyrių Oro išleidimas iš prietaiso).

Oro išleidimas iš prietaiso

1. Aukšto slėgio purškimo antgalį nusukite nuo srovės vamzdžio.
2. Paleiskite prietaisą, kol vanduo ims tekėti be oro burbuliuku.
3. Kilus sunkumų išleidžiant orą, prietaisą paleiskite veikti 10 sekundžių, tada išjunkite. Pakartokite tai keletą kartų.
4. Išjunkite prietaisą.
5. Užsukite aukšto slėgio antgalį ant srovės vamzdžio.

Valdymas

⚠PAVOJUS

Aukštojo slėgio vandens srovė

Sužalojimo pavojus

Niekada nefiksuokite ijungimo svirties, jeigu ji nustatytą i ijungimo padėtį.

Prieš bet kokius darbus nustumkite aukštojo slėgio pistoleto apsauginį fiksatorių iki galo į priekį.

Aukštojo slėgio pistoletą ir purkštą laikykite abiem ran-komis.

⚠️ISPÉJIMAS

Sugedęs prietaisas ir sugedę priedai, sugedusios tiekimo linijos ir jungtys

Sužalojimo pavojus

Prietaisą eksploatuoti leidžiama tik jei jo būklė nepriekaištinga.

Aukštojo slėgio režimas

Pastaba

Prietaise sumontuotas slėgio jungiklis. Variklis įsijungia tik tuo atveju, jeigu atidarytas aukštojo slėgio pistoletas.

1. Prietaiso jungiklj nustatykite j padėtį „1“.
2. Panaikinkite didelio slėgio pistoleto blokavimą, tam nustumdami fiksatorių i galą.
3. Atleiskite aukštojo slėgio pistoleto jjungimo svirtelę.
4. Reguliuokite darbinj slėgį ir vandens kiekį sukdami (tolygiai) slėgio ir kiekio valdiklį (+/-)

Eksploatavimas naudojant valiklj

ΔJSPÉJIMAS

Netinkamai naudojant valymo priemones

Pavojus sveikatai

Laikykitės ant valymo priemonės pateiktų saugos nuorodu.

DÉMESIO

Netinkamos valymo priemonės

Prietaiso ir valomų paviršių pažeidimas

Naudokite tik KÄRCHER leidžiamas valymo priemones.

Laikykitės valymo priemonės dozavimo rekomendacijų ir nuorodu.

Saugodami aplinką, valymo priemonę naudokite taupiai.

Pastaba

KÄRCHER valymo priemonės užtikrina darbą be sutrikimų. Pasikonsultuokite arba užsakykite mūsų katalogą ar mūsų valymo priemonių informacinius lapelius.

Pastaba

Jeigu norima eksploatuoti naudojant valiklj, tada bus reikalingas putų vamzdelio antgalis (pasirenkamoji įrangą).

1. Atsukite talpykla.

Paveikslas E

① Talpykla
②Putų antgalis
③ Aukštojo slėgio pistoletas
4 Siurbiamoji žarna
⑤ Diafragmų rinkinys Imaišomas valiklio kiekis: 3 = didelis, 2 = vidutinis, 1 = mažas
2. 1 siurbimo žarną jkiškite norimą diafragmą.
3. J talpykla pripilkite valiklio.
4. Sujunkite talpykla su putu antgaliu.
5. Atjunkite purkštą nuo aukštojo slėgio pistoleto.
6. Putų vamzdelio antgalį sujunkite su aukštojo slėgio pistoletu ir suveržkite ranka.
7. Ijunkite aukštojo slėgio valytuvą.

Rekomenduojamas valymo būdas

1. Taupiai užpurkškite valymo priemonės ant sauso paviršiaus ir leiskite jai veikti (nedžiovinkite).
2. Nuplaukite atsilaisvinusi purvą aukšto slėgio srove.

Baigus eksploatuoti su valikliu

Panaudojus putų vamzdelio antgalį jis turi būti skalauja- mas, kad nesusidarytų valiklio nuosėdos.

1. Atsukite talpykla.
2. Valiklio likutj supilkite j tiekimo pakuotę.
3. Į talpyklą jpilkite švaraus vandens.
4. Sujunkite talpykla su putu vamzdelio antgaliu.
5. Naudokite putų vamzdelio antgalį apie 1 minutę, kad išskalautumėte valiklio likučius.
6. Ištuštinkite talpyklą.

Darbo nutraukimas

1. Uždarykite aukšto slėgio pistoletą. Prietaisas išsijungia.
2. Apsauginį fiksatorių pastumkite į priekį. Aukšto slėgio pistoletas užfiksuotas.

Darbo tęsimas

1. Apsauginį fiksatorių pastumkite atgal. Aukšto slėgio pistoletas atblokuotas.

2. Atidarykite aukšto slėgio pistoletą. Prietaisas įsijungia.

Eksploatavimo užbaigimas

1. Uždarykite vandens tiekimą.
2. Atidarykite aukštojo slėgio pistoletą.
3. Nustatykite prietaiso jungiklj ties „I/ON“ ir paleiskite prietaisą veikti 5–10 s.
4. Uždarykite aukštojo slėgio pistoletą.
5. Prietaiso jungiklj nustatykite i padėtį „0/OFF“.
6. Tinklo kištuką iš lizdo traukite sausomis rankomis.
7. Nutraukite vandens tiekimą.
8. Atidarykite aukštojo slėgio pistoletą, kad slėgis prietaise būtų panaikintas.
9. Apsauginį fiksatorių pastumkite į priekį. Aukštojo slėgio pistoletas užfiksuotas.

Gabenimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami ir transportuodami prietaisą atsižvelkite i jo svorj.

• Prietaisą gabenkite transporto priemonėje: Gabendami prietaisą transporto priemonėmis, užfiksuokite jį laikydamiesi galiojančių gairių, kad jis neslystų ir neapvirstų.
• Jeigu prietaisas gabenamas didesniu atstumu: Traukite arba stumkite prietaisą už stūmimo rankenos.

Laikymas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami ir transportuodami prietaisą atsižvelkite i jo svorj.

Prietaisą laikykite tik patalpų viduje.

Prietaiso laikymas

1. Purkšta su aukštojo slėgio pistoletu uždėkite ant purkšto ant dviejų purkšto laikiklių.
2. Užvyniokite tinklo kabelj ir pakabinkite ant kabelio laikiklio.
3. Suvyniokite aukštojo slėgio žarną ir pakabinkite žarnos kablj.

Apsauga nuo šalčio

DÉMESIO

Šaltis

Prietaiso sugadinimas užšalus vandeniui

Iš prietaiso išleiskite visą vandenj.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Jei negalite prietaiso laikyti apsaugotoje nuo šalčio vie-toje:

1. Išleiskite vandenj.

2. Per jrenginj perpumpuokite prekyboje randamą apsaugos nuo šalčio priemonę.

Pastaba

Naudokite prekyboje jprastai randamą apsaugos nuo šalčio priemonę, skirtą transporto priemonėms, paga-mintą glikolio pagrindu. Laikykitės apsaugos nuo šalčio priemonės gamintojo pateiktų naudojimo nurodymų.

1. Paleiskite jrenginj veikti daugiausia 1 minutę, kol siurblys ir vamzdžiai ištuštės.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

⚠PAVOJUS

Netyčinis prietaiso paleidimas

Sužalojimo pavojus, elektros smūgis

Prieš visus darbus jrenginį išjunkite ir ištraukite tinklo kištuką.

Pastaba

Panaudotą alyvą galima utilizuoti tik tam numatytose surinkimo vietose. Ten atiduokite visą panaudotą alyvą. Aplinkos teršimas panaudota alyva yra baudžiamas.

Saugos patikra / techninės priežiūros sutartis

Su pardavėju galite susitarti dėl reguliarios saugos patikros arba sudaryti techninės priežiūros sutartį. Pasikonsultuokite šiuo klausimu.

Techninės priežiūros intervalai Prieš kiekvieną naudojimą

• Patikrinkite, ar nepažeistas tinklo kabelis. Pažeistą kabelį nedelsdami patikėkite pakeisti įgaliotai klientų aptarnavimo tarnybai arba elektrikui.
• Patikrinkite, ar nepažeista aukšto slėgio žarna. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite.
• Patikrinkite prietaiso sandarumą. Leidžiami 3 vandens lašai per minutę. Jeigu prietaisas labai nesandarus, kreipkitės į klientų aptarnavi-mo tarnybą.

Kartą per savaitę

• Patikrinti alyvos lygj. Jeigu alyva pasidaro balkšva (alyvoje yra vandens), nedelsdami kreipkitės į klientų aptarnavimo tarnybą.
• Išvalykite smulkuji filtrą. Paveikslas F

① Filtro korpusas

② Smulkus filtras

③Prijungimo atvamzdžiai

④ Gaubiamoji veržlé

a Nusukite gaubiamają veržlę.
b lštraukite jungiamaji vamzdj.
c Smulkuji filtrą ištraukite iš filtro korpuso.
d Išplaukite smulkujj filtrą švariu vandeniu arba prapūskite jj suslėgtuoju oru.
e Idėkite smulkujį filtrą i filtro korpusą.
f Pritvirtinkite jungiamaji vamzdj.
g Užsukite gaubiamają veržlę ir tvirtai priveržkite ranka.

Kas 500 darbo valandų, ne rečiau kaip kartą per metus

• Techninės priežiūros darbus paveskite atlikti klientų tarnybai.
• Pakeiskite aukštojo slėgio siurblio alyvą. Paveikslas G

① Oro išleidimo sraigtas

② Alyvos lygio rodmuo

③ Alyvos išleidimo varžtas

a lšsukite alyvos išleidimo varžta.
b Alyvą surinkite j surinkimo talpykla.
c lšukite alyvos išleidimo ir jj priveržkite.
d lšsukite oro išleidimo varžta.
e Šviežią alyvą pilkite lėtai, kad galėtų pasišalinti oro burbuliukai. Alyvos kiekis ir rūšis pateikti skirsnyje „Techniniai duomenys“.
f V el jsukite oro išleidimo varžtą.

Pagalba gedimų atveju

⚠ PAVOJUS

Netyčinis prietaiso paleidimas, prisilietimas prie da- lių, kuriomis teka srovė

Sužalojimo pavojus, elektros smūgis

Prieš visus darbus su prietaisu, prietaisą išjunkite.

Ištraukite tinklo kištuką.

Visas patikras ir darbus su elektros dalimis paveskite atlikti specialistui.

Jei jūsu prietaiso gedimas nepaminétas šiame skyriuje, kreipkitės j klientų tarnybą.

Prietaiso nepavyksta jjungti

1. Patikrinkite, ar nepažeistas tinklo kabelis.

2. Patikrinkite tinklo įtampa.

3. Jeigu prietaisas perkaito:

a Prietaiso jungiklj nustatykite i padėtį „0/OFF“.
b Palikite prietaisą ataušti mažiausiai 15 minučiu.
c Nustatykite prietaiso jungiklj i padètj „I/ON“.

1. Elektros gedimų atvejais kreipkitės į klientų tarnybą. Prietaise nesukuriamas slėgis

2. Patikrinkite, ar aukštojo slėgio antgalis yra tinkamo dydžio (žr. skyrių "Techniniai duomenys").

3. Purškimo antgalj išvalykite / pakeiskite.
4. Oro išleidimas iš prietaiso (žr. skyrių „Oro išleidimas iš prietaiso“).
5. Išvalykite smulkų jį filtrą, prireikus pakeiskite (žr. skyrių "Priežiūra ir techninė priežiūra / kas savaitę").
6. Patikrinkite tiekiamo vandens kiekj, reikalingas kiekis nurodytas skyriuje „Techniniai duomenys“.
7. Jeigu reikia, kreipkitės į klientų tarnyba.

Vandens kiekis yra per mažas

1. Jeigu naudojate ilga aukštojo slėgio žarną arba mažo skerspjūvio aukštojo slėgio žarną, prie purkšto pritvirtinkite didesnį aukštojo slėgio antgalį.

Siurblys yra nesandarus.

Leidžiamas iki 3 lašų per minutę vandens išsiskyrimas.

- Jei nesandarumas didesnis, prietaisą turi patikrinti klientų aptarnavimo tarnyba.

Siurblys bilda

1. Patikrinkite tiekiamo vandens kiekį, reikalingas kiekis nurodytas skyriuje „Techniniai duomenys“.
2. Oro išleidimas iš prietaiso (žr. skyrių „Oro išleidimas iš prietaiso“).
3. Išvalykite smulkujj filtrą, prireikus pakeiskite (žr. skyrių "Priežiūra ir techninė priežiūra / kas savaitę").
4. Jeigu reikia, kreipkitės į klientų tarnyba.

Valiklio mišinio per mažai

1. Patikrinkite, ar naudojamas putų vamzdelio antgalis atitinka prietaiso srauto greitį.
2. Iš naujo pripildykite putų vamzdelio antgalį.
3. Užmaukite ant siurbimo žarnos didesnę diafragma.
4. Patikrinkite siurbimo žarną ir putų vamzdelio antgalį, ar nesusidarė valiklio nuosėdų. Nuosėdas pašalinki- te drungnu vandeniu.
5. Jeigu reikia, kreipkitės į klientų tarnyba.

Per mažas tiekiamo vandens kiekis

1. Patikrinkite, ar naudojamas putų vamzdelio antgalis atitinka prietaiso srauto greitį.
2. Patikrinkite siurbimo žarną ir putų vamzdelio antgalį, ar nesusidarė valiklio nuosėdų. Nuosėdas pašalinki- te drungnu vandeniu.
3. Jeigu reikia, kreipkitės į klientų tarnybą.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos me-

džiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje)

Techniniai duomenys

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Šaliai skirtas variantas
Šalis EU EU EU EU
Elektros jungtis
Itampa		V			400
Fazė ~	3	3	3	3
Dažnis Hz 50 50 50 50
Didžiausia leistina tinklo pilnutinė varža		Ω	-	0.0452	0.0452	0.0452
				+j0.0283	+j0.0283	+j0.0283
Imama galia		kW	8,0 8,8 8,8 9,0
Saugiklio rūšis			IPX5	IPX5	IPX5	IPX5
Tinklo saugiklis (inertinis, Char. C)		A 16 16 16 16
Ilgintuvo laidas 10 m		mm2	2,5 2,5 2,5 2,5
Ilgintuvo laidas 30 m		mm2	4	4	4	4
Vandens jungtis
Ileidimo slėgis (maks.)		MPa	1	1	1	1
Ileidimo temperatūra (maks.)		°C	60	60	60	60
Tiekiamas kiekis (min.)		l/min	20 20 25 31,6
Isiurbimo aukštis (maks.)		m	0,5	0,5	0,5	0,5
Vandens padavimo žarnos mažiausias ilgis		m	7,5	7,5	7,5	7,5
Vandens padavimo žarnos mažiausias skersmuo in			1	1	1	1
Siurbimo žarnos užsakymo numeris			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Irenginio galios duomenys
Standartinio purkštuko purškimo antgalio dydis			050 045	075 105
Vandens darbinis slėgis su standartiniu antgaliu		MPa	21	25	18	15
Darbinis slėgis (maks.)		MPa	27	31	24	21
Tiekimo pajėgumas, vanduo		l/min	16,7	16,7	21,67	28,33
Rankinio purškimo pistoleto atatrankos jėga		N	57	63	69	85
Matmenys ir svoriai
Tipinis darbinis svoris		kg	60 67 67 73
Ilgis		mm	720 720	720 720
Plotis		mm	637 637 637 637
Aukštis		mm	1080	1080	1080	1080
Alyvos kiekis		l	0,65	0,65	0,65	1,2
Alyvos rūšis		Tipas	15W40	15W40	15W40	15W40
Nustatytos vertės pagal EN 60335-2-79
Plaštakos ir rankos vibracijos vertė		m/s2	2,8 3,7 2,9 3,0
Neapibrėžtis K		m/s2	0,8 0,9 0,8 0,8
Garso lygis LpA		dB(A)	69	74	74	76
Neapibrėžtis KpA		dB(A)	3	3	3	3
Garso galios lygis LWA + Neapibrėžtis KWA		dB(A)	86	91	91	93

Išimtis taikomas pagal Reglamento (ES) 2019/1781 I
priedo 2 skyrių (12): j)
Pasiliekame teisę daryti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų i rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu jrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Aukšto slėgio valymo įrenginys

Tipas: 1.367-xxx

Atitinkamos ES direktyvos

2000/14/EB

2006/42/EB (+2009/127/EB)

2011/65/ES

2014/30/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Taikomi nacionaliniai standartai

Taikoma atitikties jvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

HD 10/21-4 S Classic

Išmatuotas: 84

Garantuojamas: 86

HD 13/18-4 S Classic

Išmatuotas: 89

Garantuojamas: 91

HD 10/25-4 S Classic

Išmatuotas: 89

Garantuojamas: 91

HD 17/15-4 S Classic

Išmatuotas: 91

Garantuojamas: 93

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2022 m. rugpjūčio 1 d.

3Mict
