NAUDOJIMO INSTRUKCIJA BDS 43 Orbital C Spray Kärcher

Bendrosios nuorodos 163

Numatomasis naudojimas.... 163

Saugos nurodymai 164

Aplinkos apsauga.... 164

Priedai ir atsarginės dalys.... 164

Tiekimo apimtis 165

Valdymo elementai.... 165

Montavimas.... 165

Eksploatavimo pradžia.... 166

Naudojimas 166

Eksploatavimo pabaiga.... 167

Gabenimas.... 167

Laikymas.... 168

lprastinė priežiūra ir techninė priežiūra 168

Pagalba nustačius triktj 168

Garantija.... 168

Techniniai duomenys.... 168

ES atitikties deklaracija 169

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią origina-

lią naudojimo instrukciją ir pridedamus saugos nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudo-jimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šj prietaisą naudokite tik pagal šioje naudo- jimo instrukcijoje pateiktus duomenis.

- Šis prietaisas skirtas komerciniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle.

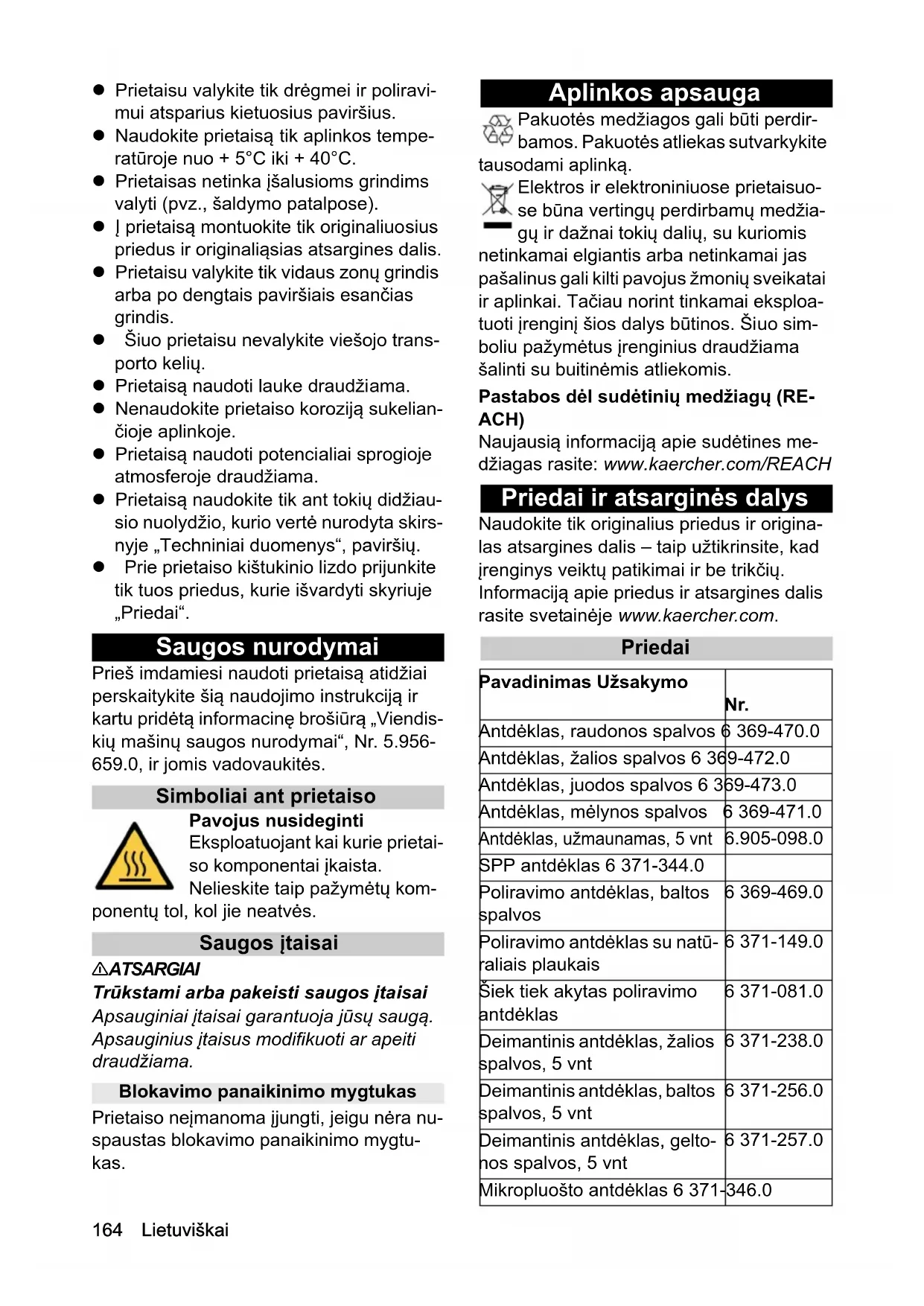

• Prietaisu valykite tik drėgmei ir poliravimui atsparius kietuosius paviršius.
• Naudokite prietaisą tik aplinkos temperatūroje nuo + 5°C iki + 40°C.
• Prietaisas netinka jšalusioms grindims valyti (pvz., šaldymo patalpose).
• I prietaisą montuokite tik originaliuosius priedus ir originaliąsias atsargines dalis.
• Prietaisu valykite tik vidaus zonų grindis arba po dengtais paviršiais esančias grindis.
• Šiuo prietaisu nevalykite viešojo transporto kelių.
• Prietaisą naudoti lauke draudžiama.
• Nenaudokite prietaiso koroziją sukeliančioje aplinkoje.
• Prietaisą naudoti potencialiai sprogioje atmosferoje draudžiama.
• Prietaisą naudokite tik ant tokių didžiausio nuolydžio, kurio vertė nurodyta skirsnyje „Techniniai duomenys“, paviršių.
• Prie prietaiso kištukinio lizdo prijunkite tik tuos priedus, kurie išvardyti skyriuje „Priedai“.

Saugos nurodymai

Prieš imdamiesi naudoti prietaisą atidžiai perskaitykite šią naudojimo instrukciją ir kartu pridėtą informacinę brošiūrą „Viendiskių mašinų saugos nurodymai“, Nr. 5.956-659.0, ir jomis vadovaukitės.

Simboliai ant prietaiso

Pavojus nusideginti

Eksploatuojant kai kurie prietai- so komponentai jkaista.

Nelieskite taip pažymėtų kom-

ponentų tol, kol jie neatvės.

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Blokavimo panaikinimo mygtukas

Prietaiso nejmanoma jjungti, jeigu néra nuspaustas blokavimo panaikinimo mygtukas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite odami aplinką.

Elektros ir elektroniniuose prietaisuo- se būna vertingų perdirbamų medžia- gų ir dažnai tokių dalių, su kuriomis akamai elgiantis arba netinkamai jas alinus gali kilti pavojus žmonių sveikatai linkai. Tačiau norint tinkamai eksploa- jrenginių šios dalys būtinos. Šiuo sim- pažymėtus įrenginius draudžiama ti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (RE-ACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Priedai

Pavadinimas Užsakymo	Nr.
Antdéklas, raudonos spalvos 6	369-470.0
Antdéklas, žalios spalvos 6	9-472.0
Antdéklas, juodos spalvos 6	69-473.0
Antdéklas, mėlynos spalvos	6 369-471.0
Antdéklas, užmaunamas, 5 vnt	6.905-098.0
SPP antdéklas 6 371-344.0
Poliravimo antdéklas, baltos spalvos	6 369-469.0
Poliravimo antdéklas su natūraliais plaukais	6 371-149.0
Šiek tiek akytas poliravimo antdéklas	6 371-081.0
Deimantinis antdéklas, žalios spalvos, 5 vnt	6 371-238.0
Deimantinis antdéklas, baltos spalvos, 5 vnt	6 371-256.0
Deimantinis antdéklas, geltonos spalvos, 5 vnt	6 371-257.0
Mikropluošto antdéklas 6 371-Antdéklas iš melamino, 2 vnt 6	346.0371-345.0
Talpykla BDS 43 / Orbital C 5	051-992.0

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Valdymo elementai

Paveikslas A

① Pakreipimo reguliavimo svirtis
②Dozavimo svirties valymo tirpalas
③Jungiklis IJ. / IŠJ.
④Blokavimo panaikinimo mygtukas
⑤Tinklo laidas su tinklo kištuku
⑥ Identifikaciné plokštelé
⑦Kabelio kablys, sukamas
⑧Rankena
⑨ Valymo priemonės talpykla
⑩Rankena
⑪ Valymo galvutė
⑫Purškiklio jungiklis*
⑬Spaudžiamasis sraigtas*
⑭Purškimo antgalis*

* tik su BDS 43 / Orbital C purškikliu

Montavimas

Sumontuokite jungiamaji strypą

1. Jungiamojo strypo angas sutapdinkite su prietaiso angomis.

Paveikslas B

① Prietaisas
② Varžtas
③ Jungiamasis strypas
④ Kabelis

1. Išsukite ir ištraukite 4 varžtus.

2. Ikiškite kištuką i sujungimą. Paveikslas C

①Korpuso pusè
② Kištukas
③Ivoré

1. Abi korpuso puses įstatykite viena į kitą, kad jungtis būtu apsaugota nuo vandens purslu.

Pritvirtinkite kabelio kabliuką

Prie jungiamojo strypo viršutinės ir apatinės dalies pritvirtintas kabelio kablys.

1. Laikykite abi kabelio kablio puses prie jungiamojo strypo.

Paveikslas D

①Kabelio kabliukai
② Jungiamasis strypas

1. Abi puses stumkite vieną i kitą rodyklės kryptimi.

2. Per kabelio kabliuką perkiškite varžtą. Paveikslas E

① Žvaigždės formos rankenėlė
② Varžtas

1. Atsukite žvaigždės formos rankenėlę.

2. Kabelio kabliuką iki galo stumkite žemyn ir sutapdinkite su jungiamuoju strypu

3. Priveržkite žvaigždės formos rankenėlę.

4. Antrajj kabelio kabliuką tuo pačiu būdu pritvirtinkite prie jungiamojo strypo viršutinės dalies.

Ploviklio talpyklos tvirtinimas

1. Atsukite kabelio viršutinio kablio žvaigždės formos rankeną.

2. Prie ploviklio talpyklos prisukite grandine.

Paveikslas F

① Grandiné
② Valiklio talpykla

1. Ant valymo priemonės talpyklos apačio-je esančios įmovos užmaukite žarną.

Paveikslas G

①Žarna
②Žarnos įmova

Pastaba

Apatinis kabelio kablys turi būti pritvirtintas kiek įmanoma giliau, kitaip valymo tirpalo dozavimas bus netinkamas.

1. Valymo priemonės talpyklą užstumkite apatinio lyno kablio.

Paveikslas H

① Valiklio talpykla
②Apatinis kabelio kablys

1. Viršutinį kabelio kabliuką stumkite žemyn valymo priemonės talpyklos link.

Patikrinkite, ar talpyklos kaištis įslinko į kabelio kablio griovelj.

Paveikslas I

①Valiklio talpykla

②Kaištis

③ Žvaigždės formos rankenėlė

④ Griovelis

1. Prisukite kabelio viršutinio kablio žvaigždės formos rankenėlę.

2. Žarną užmaukite ant prietaiso jmovos. Paveikslas J

①Žarnos įmova

②Žarna

1. Grandinę perkiškite per rankenos angą ir pakabinkite ant valymo priemonės dozavimo svirties.

Paveikslas K

① Valymo priemonės dozavimo svirtis

② Grandiné

Prijunkite purškimo sistemą

Tik BDS 43 / Orbital C Spray yra jrengta purškimo sistema.

1. Žarną iš valymo priemonės talpyklos įkiškite į siurblio įleidimo angą.

Paveikslas L

①Žarna

② Siurblio jleidimo anga

③ Siurblys

1. Žarnos jungtį įkiškite į siurblio išleidimo angą.

Paveikslas M

① Siurblio išėjimo anga

②Žarnos jungtis

1. Kitą žarnos jungties galą jkiškite i skirstytuvo purškimo antgalį.

Paveikslas N

①Žarnos jungtis

②Skirstytuvo purškimo antgalis

Eksploatavimo pradžia

Antdėklo uždėjimas

1. Pasirinkite valymo užduočiai tinkamą antdėklą.

2. Patikrinkite, ar maitinimo tinklo kištukas yra ištrauktas.

3. Keldami rankeną valymo galvutę pasukite aukštyn.

Paveikslas O

①Rankena

② Valymo galvutė

1. Antdėklą nustatykite varomosios plokštės centre ir prispauskite.

2. Valymo galvutę nulenkite žemyn.

Supilkite valymo priemonę

⚠️JSPĖJIMAS

Netinkamos valymo priemonės

Pavojus sveikatai, prietaiso pažeidimas Naudokite tik rekomenduojamas valymo priemones. Jei naudojamos kitos valymo priemonės, operatorius prisiima didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi.

Naudokite tik tokias valymo priemones, kurirose néra tirpiklių, druskos ir vandenilio fluorido.

Laikykitės ant valymo priemonių pateiktų saugos nuorodu.

DÉMESIO

Pažeidimo pavojus

Valymo tirpalas, kurio temperatūra aukštesnė kaip 50°C, gali pažeisti prietaisą.

I valymo priemonės talpyklą pripilkite ne aukštesnės kaip 50°C temperatūros valymo tirpalo.

1. Valymo priemonės talpyklą pripilkite valymo tirpalo.

Naudojimas

Rankenos nustatymas

⚠️ISPĖJIMAS

Nelaimingo atsitikimo pavojus

Jeigu rankena reguliuojama varikliui veikiant, prietaisas gali atlikti netikétus jude-sius.

Rankeną reguliuokite tik išjungę prietaisą.

1. Pakreipimo reguliavimo svirtį patraukite aukštyn ir laikykite ją ten.

2. Rankeną nustatykite i patogią padėtį (maždaug i juosmens aukštį).

3. Atlaisvinkite pakreipimo reguliavimo svirtj.

4. Šiek tiek pasukite rankeną aukštyn ir žemyn, kol ji užsifiksuos.

Irenginio jjungimas

⚠️JSPÉJIMAS

Sužalojimų pavojus

Jeigu antdėklas nesitrintų į grindis, šiuo atveju jis gali imtis suktis labai dideliu sūkių dažniu. Antdėklas gali būti išsviestas ir ką nors sužeisti.

Prietaiso nejunkite, jeigu valymo galvutė nusukta i viršų.

Negalima viršyti elektros prijungimo taško maksimalios leistinos tinklo pilnutinės varžos (žr. techninius duomenis).

Jeigu kyla neaiškumu dėl jūsų prijungimo taško leistinos tinklo pilnutinės varžos, susisiekite su savo elektros energijos tiekėju.

DÉMESIO

Pažeidimo pavojus

Jeigu prietaisu ilgą laiką apdorojama tam tikras vieta, tada grindų danga gali būti ap-gadinama.

Jeigu prietaisas jjungtas, jì nenutrūkstamai judinkite.

1. Maitinimo laidą visiškai nuvyniokite nuo laido laikiklio.
2. Ikiškite maitinimo tinklo kištuką i lizda.
3. Rankeną tvirtai laikykite abiem rankomis.
4. Nuspauskite ir laikykite blokavimo panaikinimo mygtuką.
5. Nuspauskite JUNGTI / IŠJUNGTI jungiklj.
6. Atleiskite blokavimo panaikinimo mygtuka.
7. Norėdami nutraukti naudojimą atleiskite IJUNGIMO / IŠJUNGIMO JUNGIKLį.

Valymas

1. Ijunkite prietaisą.
2. Patraukite valymo tirpalo svirti, jeigu i antdéklą turi būti tiekiamas valymo tirpalas.
3. Nukreipkite prietaisą ant valomo paviršiaus.
4. Jeigu vietos nešvarumai įsisenėję, ją perbraukite kelis kartus.
5. Tada nešvarų vandenį susiurbkite šlapiojo valymo siurbliu arba sušluostykite šluoste.

Purškimo sistema

Tik BDS 43 / Orbital C Spray sumontuota purškimo sistema. Naudojant šią sistemą valymo tirpalas iš prietaiso teka iš 2 purkštukų.

1. Purškimo jungiklj nustatykite i padėtį „ON“.

Purkštukų reguliavimas

1. Atsukite veržimo varžtą.
2. Sutapdinkite purkštuką.
3. Prisukite užveržimo varžta.

Eksploatavimo pabaiga

1. Ištraukite tinklo kištuką iš lizdo.
2. Pakreipimo reguliavimo svirtį patraukite aukštyn ir laikykite ją ten.
3. Rankeną nustatykite i vertikaliają padėtį.
4. Atlaisvinkite pakreipimo reguliavimo svirtj.
5. Iš valymo priemonės talpyklos pašalinki- te likusį valymo tirpalą.

6. Valymo priemonės talpyklą praskalaukite švariu vandeniu.

7. Tik BDS 43 / Orbital C purškiklis: Purškimo sistemą praskalaukite švariu vandeniu.

8. Tinklo kabelj užvyniokite ant kabelio laikiklio.

9. Keldami rankeną valymo galvutę pasukite aukštyn.

Paveikslas O

①Rankena
② Valymo galvutė
10. Antdėklą nuimkite nuo varomosios plokštės.
11. Prietaisą išvalykite drėgna šluoste.

Gabenimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite į jrenginio svorį.

1. Pakreipimo reguliavimo svirtį patraukite ir rankeną nustatykite vertikaliai.
2. Atlaisvinkite pakreipimo reguliavimo svirtj.

3. Prietaisą pakreipkite atgal ir važiuokite j kelionės tikslą.

4. Jeigu prietaisą gabenate transporto priemone, pagal galiojančias taisykles prietaisą įtvirtinkite, kad jis neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami ir transportuodami prietaisą atsižvelkite i jo svorį.

1. Prietaisą sandėliuokite tik patalpoje.

2. Norėdami apsaugoti antdėklo varomają plokštę, aukštyn keldami rankeną pasukite valymo galvutę.

Paveikslas O

①Rankena
②Valymo galvutė

lprastinė priežiūra ir techninė priežiūra

⚠️ISPÉJIMAS

Sužalojimų pavojus

Prietaisas gali netikėtai pradėti veikti.

Prieš imdamiesi prietaisui skirtų darbų privalote iš maitinimo tinklo kištukinės dėžutės ištraukti kištuką.

1. Nešvarius antdéklus plaukite ne aukštesnės kaip 60°C temperatūros vandenu.
2. Prietaiso korpusą nuvalykite drėgnu skudurėliu ir sausai nušluostykite.
3. Patikrinkite, ar nepažeistas maitinimo kabelis.

Pagalba nustačius triktj

⚠️JSPĖJIMAS

Sužalojimų pavojus

Prietaisas gali netikėtai pradėti veikti.

Prieš imdamiesi prietaisui skirtų darbų privalote iš maitinimo tinklo kištukinės dėžu-tės ištraukti kištuką.

Jeigu aptinkama triktis, kurios nepavyksta pašalinti naudojant pateiktą informaciją, susisiekite su klientų aptarnavimo tarnyba.

Valymo rezultatas nepakankamas

• Pakeiskite nešvarų antdėklą.
• Pakeiskite nusidėvėjusi antdėklą nauju.
• Patikrinkite, ar valymo priemonė yra tinkama naudoti.

- Patikrinkite, ar naudotas antdéklas néra nusidèvèjès.

Prietaisas stipriai vibruoja

• Patikrinkite, ar antdéklas pritvirtintas varomosios plokštés centre.
• Patikrinkite, ar antdéklas pritvirtintas tinkamai.

Antdéklas nesisuka

• Patikrinkite, ar antdėklo varomosios plokštės neblokuoja pašaliniai daiktai. Jeigu reikia, pašalinkite pašalinius daiktus.
• Jkiškite tinklo kištuką i kištukinę dėžutę.

Tik su BDS 43 / Orbital C purškikliu

• Pripildykite valymo priemonės talpykla.
• Išvalykite valymo priemonės talpyklos filtrą.
• Išvalykite antgalj.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje)

Techniniai duomenys

		BDS43/Or-bital C	BDS43/Or-bital CSpray
Irenginio galios duomenys
Itampa	V	22020-240	240
Fazė ~ 1	1
Dažnis Hz 50 50
Didžiausia leistina tinklo pilnutinė varža	Ω	0.401	0.401
Imama galia W	1100	1100
Saugiklio rūšis		IPX4	IPX4
Švaraus vandensbako talpa	I	1	2 1
Didž. darbo sritiespakilimas	%	2	2
Antdéklas
Darbinis plotis mm 430 430
Antdéklo skersmuo mm 430 430
Apytikslis antdéklosūkių dažnis	1/min	60 60
Aplinkos sąlygos
Leistinas temperatū-ros diapazonas	°C +5...	+5...
	+40	+40
Matmenys ir svoriai
Ilgis mm 690 690
Plotis mm 460 460
Aukštis mm 1280 1280
Svoris	kg	53 54
Nustatyta vertė pagal EN 60335-2-67
Bendra vibracijosvertė	m/s ^2	<2,5	<2,5
Neapibrėžtis K	dB(A)	0,2	0,2
Garso lygis L _pA	dB(A)	53,6	59
Neapibrėžtis K _pA	dB(A)	2	2
Garso galios lygisL _WA + NeapibrėžtisK _WA	dB(A)	67,1	71,5
Išimtis taikomas pagal Reglamento (ES)2019/1781 I priedo 2 skyrių (12): j)Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Grindų valytuvas

Tipas: 1.291-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

Taikoma atitikties įvertinimo procedūra

2000/14/EB

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. rugsèjo 1 d.

3Mict
