NAUDOJIMO INSTRUKCIJA WRH 1200 Classic Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Turinys

Turinys ..... LT .. 1

Informacija apie šią naudojimo instrukcija ..... LT .. 1

Aplinkos apsauga ..... LT .. 1

Garantija ..... LT .. 1

Naudojimo instrukcijoje naudo- jami simboliai ..... LT .. 1

Naudojimas pagal paskirtj. . LT .. 1

Saugos reikalavimai ..... LT .. 1

Prietaiso dalys ..... LT .. 2

Valdymas LT 2

Veikimas .... LT .. 3

Techniniai duomenys ..... LT .. 3

Transportavimas ..... LT .. 3

|renginio laikymas. . . . . . . LT .. 3

Priežiūra ir aptarnavimas .. LT .. 4

Pagalba atsiradus gedimams LT .. 6

Dalys.... LT .. 7

ES atitikties deklaracija.... LT .. 7

Irenginio jdiegimas (tik specia-listams).... LT .. 7

Informacija apie šią naudoji- mo instrukciją

Kam skirta ši instrukcija

- Visiems naudotojams: naudotojai - tai išmokyti pagalbiniai darbuotojai, eksploatuotojai ir specialistai.

– Specialistai: specialistai – tai atitinkamą kvalifikaciją turintys asmenys, galin- tys pastatyti ir paleisti jrenginius.

Apibréžimai

Švarus vanduo

Vandentiekio vanduo

Nuotekos

Iš aukšto slėgio valymo įrenginio išleistas nešvarus vanduo

Buitinis vanduo

jrenginiu paruoštas vanduo, skirtas iš naujo naudoti plovimui (priminiam plovimui, plovimui aukštu slėgiu) aukšto slėgio valymo jrenginiu.

Aplinkos apsauga

	Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa-kuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.
	Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to-dėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumu- liatoriai, alyvos ir panašios me- džiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės i savo pardavėją arba artimiausią klientų ap-tarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Naudojimo instrukcijoje nau- dojami simboliai

⚠PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

⚠️JSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

Naudojimas pagal paskirti

Jrenginys valo nuotekas iš automobilių plovyklų ir paruošia buitinį vandenį aukšto slėgio valymo jrenginiams (iki 1200 litrų per valandą). Buitinis vanduo skirtas tik plovimo programoms (pvz., priminiam plovimui, plovimui aukštu slėgiu). Buitinis vanduo netinkamas skalavimui, papildomoms džiovinimo priemonėms ir kitiems tikslams.

Valymo procedūra:

– sunkiai nusėdančios dalelės atskiriamos elementariųjų gijų filtru.

Jei vandens lygis siurblio rezervuare viršija nustatytą ribą, atsidaro magnetinis vožtuvas ir vanduo per aktyvios anglies filtrą nuteka i kanalizaciją.

Nepriekaištingo veikimo sąlygos:

- kaip nurodyta skyriuje „Veikimas“, turi būti jrengta rezervuarų sistema;

– Didžiausias tiekiamo vandens kiekis 2000 l/h.
– Mažiausias tiekiamo vandens kiekis 1200 l/h.
- l irenginj tiekiamų nuotekų viename litre daugiausiai gali būti 30 mg alyvos.
– Būtina pagal nuostatus atlikti gamyklinio alyvos atskyriklio techninės priežiūros darbus.

Saugos reikalavimai

Bendroji informacija

Kad nekeltumėte pavjoaus žmonėms, gyvūnams ir aplinkai, prieš pirmą kartą paleisdami įrenginį perskaitykite:

– šią naudojimo instrukciją, o ypač joje pateiktus saugos reikalavimus;
- kartu pateiktus „Nuotekų apdorojimo įrangos saugos reikalavimus“;
– atitinkamus nacionalinius teisės aktus; Visi asmenys, prisidedantys prie įrenginio montavimo, paleidimo, priežiūros, remonto ir valdymo, turi
- turėti reikiamą kvalifikaciją;
- būti susipažinę su „Nuotekų apdorojimo įrangos saugos reikalavimais“ ir laikytis jų;
– būti susipažinę su šia naudojimo instrukcija ir laikytis jos reikalavimų;
– būti susipažinę su reikiamais reikalavimais ir jų laikytis.

Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu.

Šis jrenginys neskirtas naudoti asmenims su fizine, sensorine ar psichine negalia.

Su prietaisu draudžiama dirbti vaikams arba asmenims, kurie nėra išmokyti juo naudotis.

⚠ PAVOJUS

Išgérus buitinio vandens, gali kilti pavojus sveikatai. Išvalytos nuotekos netinkamos gerti. Jame dar yra teršalų ir valomųjų priemonių likučių.

⚠️PAVOJUS

Pavojus susižaloti dėl srovės smūgio. Reikia išlygiuoti visų metalinių dalių potencialą.

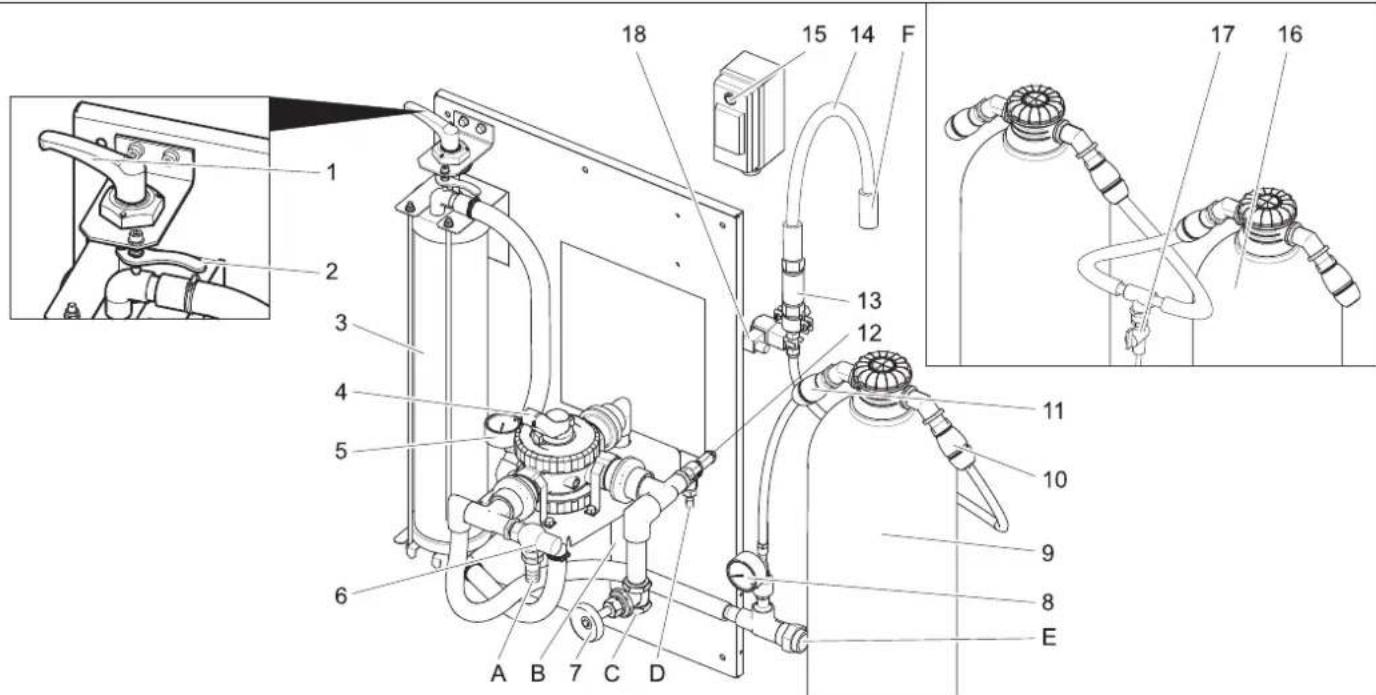

Prietaiso dalys

1 ltempimo svirtis
2 Atblokavimo svirtis
3 Elementariuju giju filtras
4 Daugiakanalis vožtuvas
5 Filtro jvado manometras
6 Redukcinis vožtuvas
7 Droselinis vožtuvas **)
8 Aktyvios anglies filtro manometras
9 Aktyvios anglies filtras
10 Aktyvios anglies filtro išvado žarnos jungtis
11 Aktyvios anglies filtro jvado žarnos jungtis
12 Apsauginis vožtuvas
13 Diafragma
14 Filtravimo žarna
15 Magnetinio vožtuvo jungiklis
16 2. Aktyvios anglies filtras **)
17 Bandomasis čiaupas **)
18 Magnetinis vožtuvas
A | šlamo gaudyklę
B i šlamo gaudyklę (grižtamojo skalavimo)
C nuo nardinamojo siurblio
D i šlamo gaudyklę (viršslėgis
E i aukšto slėgio valymo jrenginį / buitinio vandens baką (užpildymo)
F | kanalizaciją
**) pasirenkamas priedas

Valdymas

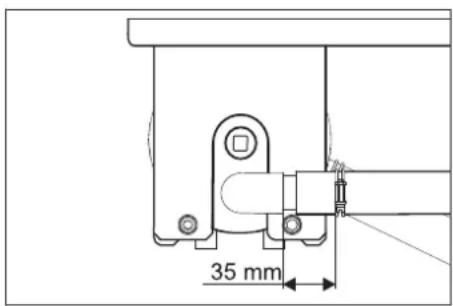

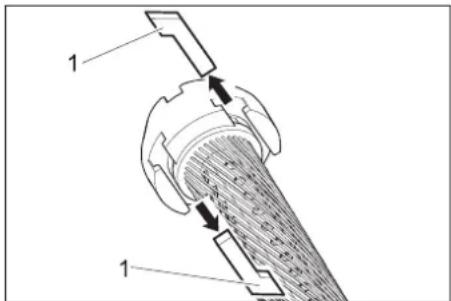

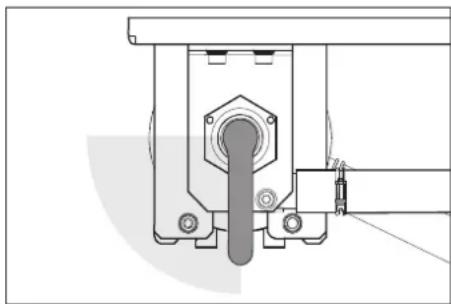

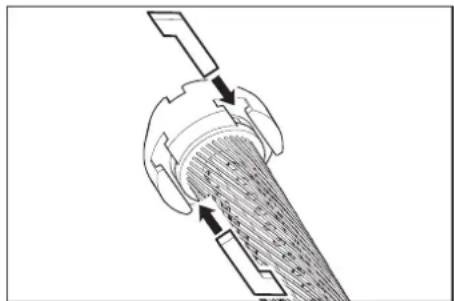

Filtro įtempimo nustatymas

Norėdami nustatyti filtro įtempimą, imkitės šių veiksmų:

→ Jtempimo svirtj toliau sukite j kairę, kol ji pasisuks iki galo, ir užfiksuokite atblo-kavimo svirtimi.

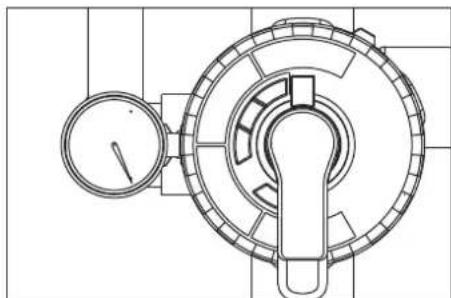

Filtravimo režimas

→ Daugiakanalio vožtuvo svirtj pasukite j padėtį „FILTRAVIMAS“.

PASTABA

Ilgesnį laiką nenaudotam daugiakanaliui vožtuvui paleisti reikia daugiau jęgų.

→ Patikrinkite filtro įtempimą.
→ ljunkite gamyklinj siurblj.

Grjžtamasis skalavimas

PASTABA

Įprastiniame režime grižtamaji skalavimą vykdykite kartą per dieną. Grižtamojo skalavimo metu įrenginys netiekia buitinio van-dens.

Grjžtamojo skalavimo metu pašalinami elementariju gijų filtre susikaupę nešvarumai. Tam elementariju gijų filtras skalaujamas priešinga kryptimi. Išskalauti nešvarumai nukreipiami i atlieku sistemos šlamo gau- dyklę.

→ ljunkite gamyklinj siurblj.

⚠ISPÉJIMAS

Grjžtamojo skalavimo metu didžiausias leistinas debitas yra 2000 l/h. Prireikus debitą nustatykite droseliniu vožtuvu (užsak. Nr.: 4.640-230.0).
→ Daugiakanalio vožtuvo svirti pasukite i padėti „GRIŽTAMASIS SKALAVIMAS/BACKWASH“.

→ Sukdami įtempimo svirtį prieš laikrodžio rodyklę, atleiskite elementariųjų gijų filtra.
→ Palaukite 30 sekundžių.
→ Ítempkite ir tuojau pat atleiskite elementariuju gijų filtrą.
→ Šią procedūrą „palaukti 30 sekundžių - įtempti - atleisti“ pakartokite 10 kartų.
→ Vél nustatykite filtro įtempimą.
→ Daugiakanalio vožtuvo svirtj pasukite j padetj „PIRMINIS FILTRAVIMAS/RIN-SE“.
→ Palaukite 2 minutes.
→ Daugiakanalio vožtuvo svirtj pasukite j padėtį „FILTRAVIMAS“.

Buitinio vandens cirkuliacija

Jei aukšto slėgio valymo įrenginys arba plovykla nepaima vandens, prasideda bui- tinio vandens cirkuliacija, kad nekiltų pro- blemų dėl kvapo.

PASTABA

Siekiant sumažinti eksploatavimo sąnaudas, per darbo pertraukas (pvz., naktimis ar savaitgaliais) nardinamasis siurblys gali būti periodiškai jungiamas ir išjungiamas. Tam (gamyklinis siurblys) i elektros tinklą gali būti jungiamas jungikliu su laikmačiu. Ilgiausias pertraukos intervalas – 1 valanda.

Apsauga nuo šalčio

Naudokite jrenginj nuo šalčio apsaugotose patalpose. Temperatūrai nukritus žemiau užšalimo ribos, išjunkite jrenginj ir išleiskite vandenj:

→ Ištraukite žarnas.
→ išpumpuokite iš jrenginio visą vandenj;

Išjungimas

→ išjunkite gamyklinį siurblį;
→ Jei yra šalčio pavojus, papildomai pašalinkite esamą vandenį (žr. skyrių„Ap-sauga nuo šalčio“).

Veikimas

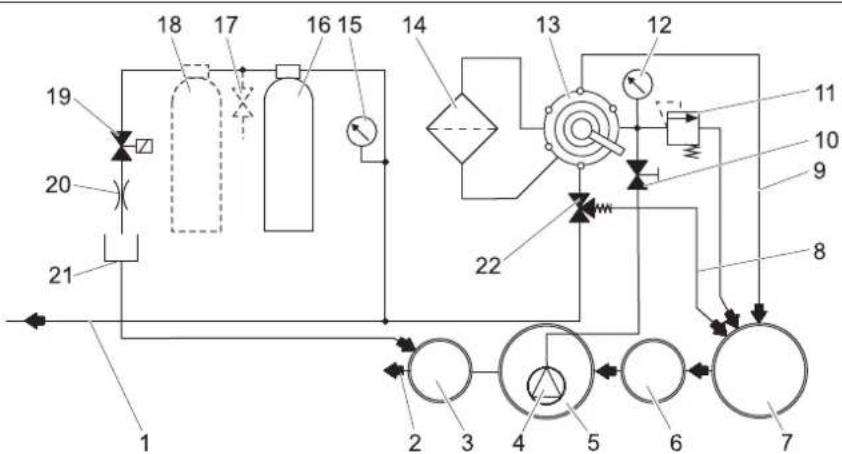

Tekėjimo schema

1 j buitinio vandens baką / aukšto slėgio valymo įrenginį
2 j kanalizaciją *)
3 Kontroliné děžé *)
4 Nardinamasis siurblys *)
5 Perdirbimo sistemos siurblio rezervuaras *)
6 Atskyriklis (EN 858) *)
7 Perdirbimo sistemos šlamo gaudyklé *)
8 Cirkuliacija (j šlamo gaudyklę)
9 Grjžtamojo skalavimo vamzdis
10 Droselinis vožtuvas
11 Apsauginis vožtuvas
12 Filtro jvado manometras
13 Daugiakanalis vožtuvas
14 Elementariuju giju filtras
15 Aktyvios anglies filtro manometras
16 Aktyvios anglies filtras
17 Bandomasis čiaupas **)
18 2. Aktyvios anglies filtras **)
19 Magnetinis vožtuvas
20 Droselis
21 Filtravimo žarna
22 Redukcinis vožtuvas
*) gamyklinis
**) pasirenkamas priedas

Veikimo aprašymas

Toliau aprašomas vandens kelias įvairiose daugiakanalio vožtuvo vietose.

FILTRATION (FILTRAVIMAS)

Filtravimo režime vanduo teka

• nardinamuoju siurbliu;
  – daugiakanaliu vožtuvu, esančiu padėtyje „FILTRATION“;
  – filtru (filtravimo tékmés kryptimi);
• j aukšto slėgio valymo įrenginį / buitinio vandens baką.

Grjžtamojo filtravimo režime vanduo teka
- nardinamuoju siurbliu;
- daugiakanaliu vožtuvu, esančiu padėtyje „GRIŽTAMASIS SKALAVIMAS/BACKWASH“
– filtru (prieš filtravimo tékmės kryptį);
- j gaudykłe.

RINSE (PIRMINIS FILTRAVIMAS)

Skalaujant vanduo teka:

• nardinamuoju siurbliu;
  – daugiakanaliu vožtuvu, esančiu padėtyje „PIRMINIS FILTRAVIMAS/RINSE“
  – filtru (filtravimo tékmés kryptimi);
• i gaudykle.

CIRKULIACIJA/RECIRCULATION

Ši padėtis nereikalinga eksploatuojant jrenginį.

Aktyvios anglies filtro funkcija

Jei vandens lygis siurblio rezervuare viršija nustatytą ribą, atsidaro magnetinis vožtuvas ir vanduo per aktyvios anglies filtrą nuteka i kanalizaciją.

Techniniai duomenys

Įtampa V 230
Dažnis Hz 50
Galia W 12
Slėgis (min.) MPa	(ba-rai)	0,2(2)
Slėgis (maks.) MPa	(ba-rai)	0,35(3,5)
Filtro galia l/h 1200
Nuotekų kiekis l/d 550
Aktyvios anglies filtro turi-nys	l	28
Plotis	mm	1000
Gylis	mm	480
Aukštis	mm	1600
Masė	kg 110

Reikalavimai nardinamajam siur- bliui (gamykliniam)

Slégis (min.)	MPa (ba-rai)	0,2(2)
Slégis (maks.)	MPa (ba-rai)	0,35(3,5)
Minimalus debitas, kai 0,2 MPa (2 bar)	l/h 120	0
Didžiausias debitas	l/h 200	0

• tinka užterštam vandeniui;
• tinka naudoti nepertraukiamai;
• turi apsaugą nuo veikimo be skysčio.

PASTABA

Per didelio našumo siurblius gali droseliuoti reguliuojant droselinį vožtuva.

Transportavimas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti i jo svorį. Prieš transportuojant reikia išleisti iš įrangos likusį vandenį.

Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Irenginio laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti i prietaiso svorį.

Prieš laikymą reikia išleisti iš įrangos likusį vandenį.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

Priežiūra ir aptarnavimas

Pastabos dėl priežiūros

Irenginys saugiai veiks, jei bus reguliariai tikrinamas pagal šj priežiūros planą.

Naudokite tik originalias gamintojo atsargines dalis arba jo rekomenduojamas dalis:

– atsargines ir susidėvinčias dalis,
– papildomos jrangos dalis,
– eksploatacines medžiagas,
- valiklius.

⚠PAVOJUS

Nelaimingo atsitikimo pavojus naudojant irenginj. Atliekant visus darbus.

Avariniu išjungikliu išjunkite įtampą ir apsaugokite, kad ji vėl nebūtu įjungta.

→ Užsukite vandens čiaupą.
→ išjunkite gamyklinį nardinamajį siurblį.

Kam leidžiama vykdyti techninės priežiūros darbus?

- Eksploatuotojas

Darbus su nuoroda „Eksploatuotojas“ leidžiama atlikti tik išmokytiems darbuotojams, galintiems saugiai valdyti ir prižiūrėti aukšto slėgio įrangą.

- Techninės priežiūros tarnyba

Darbus su nuoroda „Techninės priežiūros tarnyba“ leidžiama atlikti tik „Kärcher“ techninės priežiūros tarnybos specialistams.

Sutartis dèl aptarnavimo darbù

Siekiant užtikrinti patikimą įrangos veikimą, rekomenduojama sudaryti techninės priežiūros sutartį. Kreipkitės į vietinę „Kärcher“

Aptarnavimo planas

Terminas Užduotis Prietaiso dalių grupė			Veiksmai Kas turi pa-	šalinti
Kasdien Atlikti grįž-tamajj skalavimą		Elementariųjų gijų filtras	Atlikti grįžtamajj skalavimą Naudotojas
Kas savai-tę	Išvalyti Nutekamoji anga plovimo vietoje		Išvalyti nešvarumų gaudyklę grindinyje. Naudotojas
	Patikrinti Valomųjų priemonių koncen-tracija buitiniame van-denyje		Jei susidaro putos, sumažinkite valymo prietaiso valomųjų priemonių dozę. Naudotojas
			Aktyvios anglies filtras	Veikiant panardinamam siurbliui, magnetinio vožtuvo jungiklį nustatykite ties „1“. Nustatytoji vertė 25–30 l/h = 0,4...0,5 l/min. Esant per mažam debitui nu-valykite gaubtelį (žr. „Gaubtelio valymas“).
				Veikiant panardinamam siurbliui, magnetinio vožtuvo jungiklį pasukite iki „1“. Atsukę bandomajį čiaupą patikrinkite vandenį ir putojimą (žr. „Aktyvios anglies filtro tikrinimas“).Jei putoja, pakeiskite aktyviająą anglį (žr. „Aktyvios anglies keitimas“.)⚠️ISPĖJIMASJei kas savaitę aktyvios anglies filtras nebus tikrinamas, į kanalizaciją gali pa-tekti alyvos arba tenzidų savo sudėtyje turinčio vandens. Dėl to atitinkamos į-staigos gali pareikšti pretenzijų. Tuo atveju KÄRCHER nebesuteikia garantijos.
kas mėnesį	Patikrinti Šlamo gaudy-klė, siurblio re-zervuaras		Jokiame rezervuare už šlamo gaudyklės negali būti šlamo. Didžiausias leisti-nas šlamo lygis yra 1 m. Patikrinti šlamo lygį, jei reikia, nusiurbti šlamą ir su-tvarkyti laikantis vietos reikalavimų.	Naudotojas
	Patikrinti Schwimmers-chalter		Patikrinkite, ar siurblio rezervuare esantis plūdinis jungiklis laisvai juda. Naudotojas
	aktyvinti Apsauginis vož-tuvas		Veikiant panardinamam siurbliui atsukite apsauginio vožtuvo rievėtajį varžtą – vanduo išbėgs. (Negalima visiškai išsukti rievėtojo varžto.Vėl užsukite rievėtajį varžtą.	Naudotojas
	Ištuštinti, išvalyti	Buitinio van-dens bakas (jei yra)	Ištuštinti, išvalyti, išskalauti ir vėl pripildyti.	Naudotojas
Kas pusę metų (jei reikia)	Pakeisti vandenį, išvalyti re-zervuarą	Šlamo gaudy-klė, alyvos at-skyriklis, siurblio rezervuaras	Ištuštinti rezervuarą, visiškai pašalinti šlamą ir pripildyti rezervuarą švaraus vandens. Saugoti atliekų sutvarkymą patvirtinančius dokumentus.	Naudotojas / atliekų šalin-tojas
Kasmet	Pakeisti	Filtro kasetė	Pakeisti elementariųjų gijų filtro kasetę.	Naudotojas / klientų aptar-navimo tarny-ba

Gaubtelio valymas

→ Ant gaubtelio pažymėkite tekėjimo kryptį.
→ Išimkite gaubtelj.
→ Gaubtelio angą išvalykite adata arba plona viela.
→ Istatykite gaubtelj, atkreipkite dėmesį i tekėjimo kryptį.
→ Veikiant panardinamam siurbliui, magnetinio vožtuvo jungiklj pasukite iki „1“ ir patikrinkite debita.

Aktyvios anglies filtro tikrinimas

→ Stiklinj butelj iki pusės pripildykite bandomojo vandens, paimto už aktyvios anglies filtro, ir uždarykite.
→ 5 sekundes stipriai kratykite stiklinj butelj.

Jei susidaro didelis putų sluoksnis ir po 40 sekundžių neišsisklaido, būtina pakeisti aktyvios anglies filtro užpildą.

Tinkamas putų kiekis filtre: labai siaurais, greitai išsisklaidantis putų žiedas prie kraštu.

Netinkamas putų kiekis filtre: storas, neišsi-sklaidantis putų žiedas prie kraštų.

Aktyvios anglies keitimas

→ Išjunkite panardinamaji siurblj.
→ Atjunkite aktyvios anglies filtro įvado žarnos jungti.
→ Atjunkite aktyvios anglies filtro išvado žarnos jungti.
→ Atsukite filtro indo dangtelj.
→ Iškratykite indo turinį (atlieka 2 asmenys) ir išimkite purkštuvo vamzdį.
→ Filtro indą išskalaukite švariu vandeniu.
→ Idėkite purkštuvo vamzdį.

PASTABA

Aktyvią anglį utilizuokite remdamiesi vietoje galiojančiais nuostatais.

→ Ant filtro indo uždėkite piltuvą 4.901-090.0.
→ Ipilkite 20 litru vandens.
→ Ipilkite 10 kg armuojančio žvyro.
→ 14 kg = 28 l aktyvios anglies.

→ Filtro indą pripildykite vandens.
→ Uždėkite ir tvirtai užsukite filtro indo dangtelį.
→ Filtro indo išvadą sujunkite su aktyvios anglies filtro manometro žarna.
→ Filtro indo įvadą sujunkite su debito matuoklio žarna.
→ ljunkite panardinamaji siurblj.
→ Magnetinio vožtuvo jungiklj nustatykite ties „1“.
→ Filtro indą skalaukite grjžtamaja eiga, kol ištekančiame vandenyje nebesima- tys burbuliukų.
→ Magnetinio vožtuvo jungiklj nustatykite ties „0“.
→ Išjunkite panardinamaji siurblj.
→ Filtro indą prijunkite prie sistemos, atsi-žvelgdami i tinkamą tekėjimo kryptį.

PASTABA

Irenginiuose su 2 pasirenkamu priedu su- keiskite aktyvios anglies filtro indus, kad per iš naujo pripildytą filtro indą vanduo pratekėtų pabaigoje.

→ ljunkite panardinamaji siurblj.
→ Patikrinkite debita (maždaug 0,5 l/min.), prireikus nuvalykite gaubtelj.

2 |tempimo svirtis
3 ltempimo svirties guolio varžtas
4 Žarnos pavalkėlis
5 Dangtis
6 Viršutinė dalis
7 Filtro kasetė
8 Filtro vamzdis
9 Srieginis strypas
10 Elementariuju giju filtras
11 Apatinė dalis
12 Apatinis blokas
13 Kaištis

→ Atleiskite filtrą.
→ Atidarykite žarnų pavalkėlius.
→ Žarnas nutraukite nuo žarnų movų.

→ Išsukite abu įtempimo svirties guolio varžtus.
→ I viršų išimkite įtempimo svirtį su guoliu.
→ Atsukite veržles kitame srieginio strypo gale.
→ Nuimkite srieginių strypų konstrukcija.
→ I priekj ištraukite elementariuju gijų filtra.
→ Nuimkite elementariuju giju filtro dangtj.
→ Ištraukite apatinę elementariju gijų fil-tro dalį su kasete.

→ Ištraukite jkaišus tarp viršutinės dalies ir filtro kasetės bei tarp apatinės dalies ir filtro kasetės.
→ Apatinę ir viršutinę dalis nuimkite nuo filtro kasetės.
→ Filtro vamzdį ištraukite iš filtro kasetės,
→ Sutvarkykite filtro kasetės atliekas.
→ Filtro vamzdį pritvirtinkite prie naujos fil- tro kasetės galo.
→ Filtro kasetę įtempkite taip, kad nesusi-suktų elementariosios gijos.
→ Filtro vamzdį įstumkite į filtro kasetę ir žvelgdami į filtravimo elemento kitą pusę valdykite filtro vamzdžio kryptį.
→ Prieš tolesnį montavimą visus „O“ formos žiedus patepkite įprastiniu skystu muilu.

PASTABA

Nenaudokite silikoninio tepalo. Silikonas ir vanduo neigiamai veikia džiovinimą automobilių plovyklose.

→ Apatinę ir viršutinę dalis uždėkite ant filtro elemento.

→ Apatinę ir viršutinę dalis nukreipkite taip, kad galima būtų įdėti įkaišus.

→ Istumkite jkaišus ir lengvai pasukę filtro kasetę užfiksuokite juos.

→ Apatinę dalį įstatykite į filtro elementą ir įstumkite ją iki galo.

→ Uždėkite filtro elemento dangtį.

→ Elementariuju giju filtrą użdékite ant apatinio bloko taip, kad abu galiniai kaiščiai būtų ilgosiose bloko angose.

35 mm

→ Kaip parodyta viršuje, nustatykite ir iki įstumkite dangtį.
→ Elementariuju giju filtrą įstumkite tarp abiejų bloku.
→ Srieginių strypų konstrukciją užkabinki- te prie apatinio bloko ir įkiškite sniegi- nius strypus į viršutinio bloko angas.
→ Srieginius strypus pritvirtinkite poveržlémis ir veržlémis.

→ Veržlės prisukite tik tiek, kad poveržles dar būtų galima pastumti rankomis.
→ Žarnas uždėkite ant žarnos movos.
→ Užveržkite žarnų pavalkėlius (laikykitės 35 mm atstumo).
→ Per filtro elemento dangtį įstatykite įtempimo svirtį su guoliu.

→ Pasukite įtempimo svirtį laikrodžio rodyklės kryptimi. įtempimo svirtis turi ne-sunkiai pasisukti į viršuje parodytą sritį. Jei taip nėra, išmontuokite ir vėl tinkamai įstatykite įtempimo svirtį.
→ Abiem varžtais pritvirtinkite įtempimo svirties guoli.
→ Nustatykite filtro įtempimą.

Pagalba atsiradus gedimams

⚠PAVOJUS

Nelaimingo atsitikimo pavojus naudojant jrenginj. Atliekant visus darbus.

→ išjunkite gamyklinį nardinamąjį siurblį.

Kas gali šalinti sutrikimus?

- Naudotojas

Žodžiu „Naudotojas“ pažymėtus darbus gali atlikti tik apmokyti asmenys, gebantys saugiai valdyti ir techniškai prižiūrėti plovyklas.

- Klientų aptarnavimo tarnyba

Žodžiu „Klientų aptarnavimo tarnyba“ pažymėtus darbus gali atlikti tik Kärcher klientų aptarnavimo tarnybos darbuoto-jai arba Kärcher įgalioti specialistai.

Gedimas Galimos priežastys Šalinimas Kas turi paša-		linti
Įrenginys neveikia Ga myklinis nardinamasis siurblys trikdo maitinimo įtampos tiekimą įrenginiui	Patikrinkite ir užtikrinkite, kad būtų tiekiama maitinimo įtampa.	Naudotojas
Nusidažęs arba stipriai putoja buitinis vanduo	Netinkamai įtempiamas filtras Filtro įtempimo nustatymas Naudotojas
	Pažeista (nesandari) filtro kasetė Pakeisti filtro kasetę Naudotojas, kli-	entų aptarnavi-mo tarnyba
	Užsiteršusi šlamo gaudyklė arba siurblio rezervuaras	Ištuštinti ir išvalyti rezervuarą Naudotojas / atliekų šalinto-jas
	Plovykloje naudojamos netinkamos valomo-sios priemonės	Naudoti tinkamas valomąsias priemones, jei reikia, išplauti sistemą
	Per didelė valomųjų priemonių dozė. Patikrinti ir, jei reikia, nustatyti iš naujo valomųjų priemonių dozes	Naudotojas, kli-entų aptarnavi-mo tarnyba
	Plovimo vieta valoma netinkamomis valo-mosiomis priemonėmis	Pakeisti vandenį ir išplauti rezervuarą Naudotojas
Per maža filtro galia	Užsikišęs elementariųjų gijų filtras	Atlikite elementariųjų gijų filtro grįžtamajį skalavi-mą, jei reikia, išvalykite arba pakeiskite filtro kase-tę.
	Per maži nardinamojo siurblio matmenys	Naudokite tinkamą nardinamąjį siurblį (reikalavi-mai pateikti skyriuje „Techniniai duomenys“)
	Užsikišęs, pažeistas nardinamasis siurblys	Išvalyti, suremontuoti, pakeisti nardinamąjį siurblį
	Nesandarus, pažeistas, užsikišęs vamzdis arba vožtuvas	Patikrinti, išvalyti, suremontuoti, pakeisti vamz-džius ir vožtuvus
Po grįžtamojo skala-vimo filtras vis tiek nešvarus	Užsiteršusi filtro kasetė.	Išimkite filtro kasetę (žr. „Filtro kasetės keitimas“). 1 tabl. RM 760 ištirpinkite 5 litruose vandens.Filtro kasetę pamirkykite 30 minučių ir po to nu-plaukite rankomis ir išdžiovinkite.Nuskalaukite švariu vandeniu.Prireikus išplaukite dar kartą.Utilizuokite valomojo tirpalo atliekas.Įdėkite naują filtro kasetę

Dalys

Filtro kasetė

Užsakymo Nr. 5.033-239.0

Aktyvios anglies filtro užpildas

Užsakymo Nr. 4.414-014.0

Piltuvas

Užsakymo Nr. 4.901-090.0

Specialus piltuvas aktyvios anglies filtro už-pildui pripildyti

Aktyvios anglies filtro montavimo rinkinys

Užsakymo Nr. 2.641-831.0

Papildomas aktyvios anglies filtras

Švaraus vandens perjungimo tvirtinimo komplektas

Užsakymo Nr. 2.641-521.0

Buitinio ir švaraus vandens tiekimo rankinio perjungimo sistema naudojant aukšto slėgio valymo įrenginyje švarų vandenį (pvz., plovimui švariu vandeniu).

Ileidžiamojo vožtuvo montavimo rinkinys

Užsakymo Nr. 4.640-230.0

Riboti per daug galingo gryno vandens si-urblio veikimą.

Védinimo sistemos montavimo rinkinys

Užsakymo Nr. 2.641-510.0

Buitinio vandens aeravimas, norint išvengti nemalonaus kvapo

Nupiltuvo montavimo komplektas

Užsakymo Nr. 2.641-868.0

Siurblio rezervuare esantis antrasis plūdi-nis jungiklis perduoda signalą išoriniam aliarmo įtaisui, kai siurblio rezervuaras persipildo

Kojelès montavimo komplektas

Užsakymo Nr. 2.641-849.0

Filtro modulio kojelès naudojamos tada, kai nejmanoma montuoti prie sienos

Panardinamasis siurblys

Užsakymo Nr. 6.474-073.0

Panardinamasis siurblys, kaip gryno van-dens siurblys

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: nuotekų perdirbimo įrengi- nys

Tipas: 1.217-xxx

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Irenginj leidžiama montuoti tik

- „Kärcher“ techninés priežiūros tarnybos specialistams

- „Kärcher“ igaliotiems asmenims

Pastatymo vietos paruošimas

Norint tinkamai pastatyti jrenginj, reikia jvykdyti šias sąlygas:

– parinkti nuo šalčio apsaugotas patalpas su reikiamu oro tiekimu ir vėdinimu;

- pakankamas pastatymo vietos védinimas

- turi būti jrengta šlamo gaudyklė grindinyje;

- turi būti tvirta siena jrenginiui tvirtinti;

– Pagrindas turi būti tvirtas ir pakanka-mos keliamosios galios.

Irenginio išpakavimas

Išpakuokite jrenginj, o pakuotės medžiagas atiduokite j perdirbimo jmonę.

Elektros instaliavimas

Prietaise turi būti jrengtas apsauginis B tipo 30 mA laikinosios srovės jungiklis.

Jungti prietaisą i elektros tinklą gali tik kvalifikuoti elektrikai. Būtinai laikykitės galiojančių nacionalinių reikalavimų! reikalavimais dėl elektros įrangos pagal IEC 60364-1;

Vandens instaliacija

Vandens installacija priklauso nuo specifi- nių esamų įrenginių komponentų sąlygų, pavyzdžiui,

– Aukšto slėgio valymo įrenginio rūšis ir tipas

PASTABA

Irenginio buitinio vandens išvadas prijungiamas tiesiai prie aukšto slėgio valymo irenginio vandens įvado. Aukšto slėgio valymo irenginiuose su plūdės talpykla šioje talpykloje gali susidaryti putos. Tokiu atveju perjunkite aukšto slėgio valymo irenginį i siurbimo režimą (žr. atskirą aukšto slėgio valymo irenginio naudojimo instrukcija).

– Gamyklinių komponentų (šlamo gaudyklės, siurblio rezervuaro ir pan.) rūšis ir tipas

- Kanalu nominalieji storiai, ilgiai ir konstrukcijos

Dėl šios priežasties vandens installacija turi atitikti vietos sąlygas.

Gamyklinio nardinamojo siurblio specifikacijos turi atitikti skyriuje „Techniniai duomenys / Reikalavimai nardinamajam siurbliui“ pateiktus duomenis.

⚠ PAVOJUS

Pavojus susižaloti užkliuvus.

Žarnas nutieskite taip, kad nekiltų pavojus už jų užkliūti.

PASTABA

Eksploatavimo metu daugiakanalj vožtuvą pasukite i padėti „GRIŽTAMASIS SKALA-VIMAS/BACKWASH“ ir skalaukite jrengini, kol oro burbuliukai išeis i. elementariuju giju filtro. Po to daugiakanalj vožtuvą nustatykitė i padėti „FILTRAVIMAS“.
