NAUDOJIMO INSTRUKCIJA LMO 1836 Battery Set Kärcher

Naudojimas pagal paskirti 213

Aplinkos apsauga.... 213

Priedai ir atsarginės dalys 213

Komplektacija.... 213

Saugos įtaisai.... 213

Irenginio aprašymas.... 213

Montavimas.... 214

Eksploatavimo pradžia 214

Naudojimas 214

Gabenimas.... 214

Sandéliavimas.... 215

Kasdieninė ir techninė priežiūra 215

Pagalba trikčių atveju.... 215

Techniniai duomenys.... 215

Garantija.... 215

ES atitikties deklaracija 215

Saugos nurodymai

Prieš pradėdami nau- doti įsigytą prietaisą, perskaitykite šiuos saugos reikalavimus, originalią naudojimo instrukciją, su akumuliatoriaus bloku susijusius saugos nurodymus ir pridėtą originalią akumuliatoriaus bloko / standartinio jkroviklio naudojimo instrukciją. Laikykitės jų. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrujų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

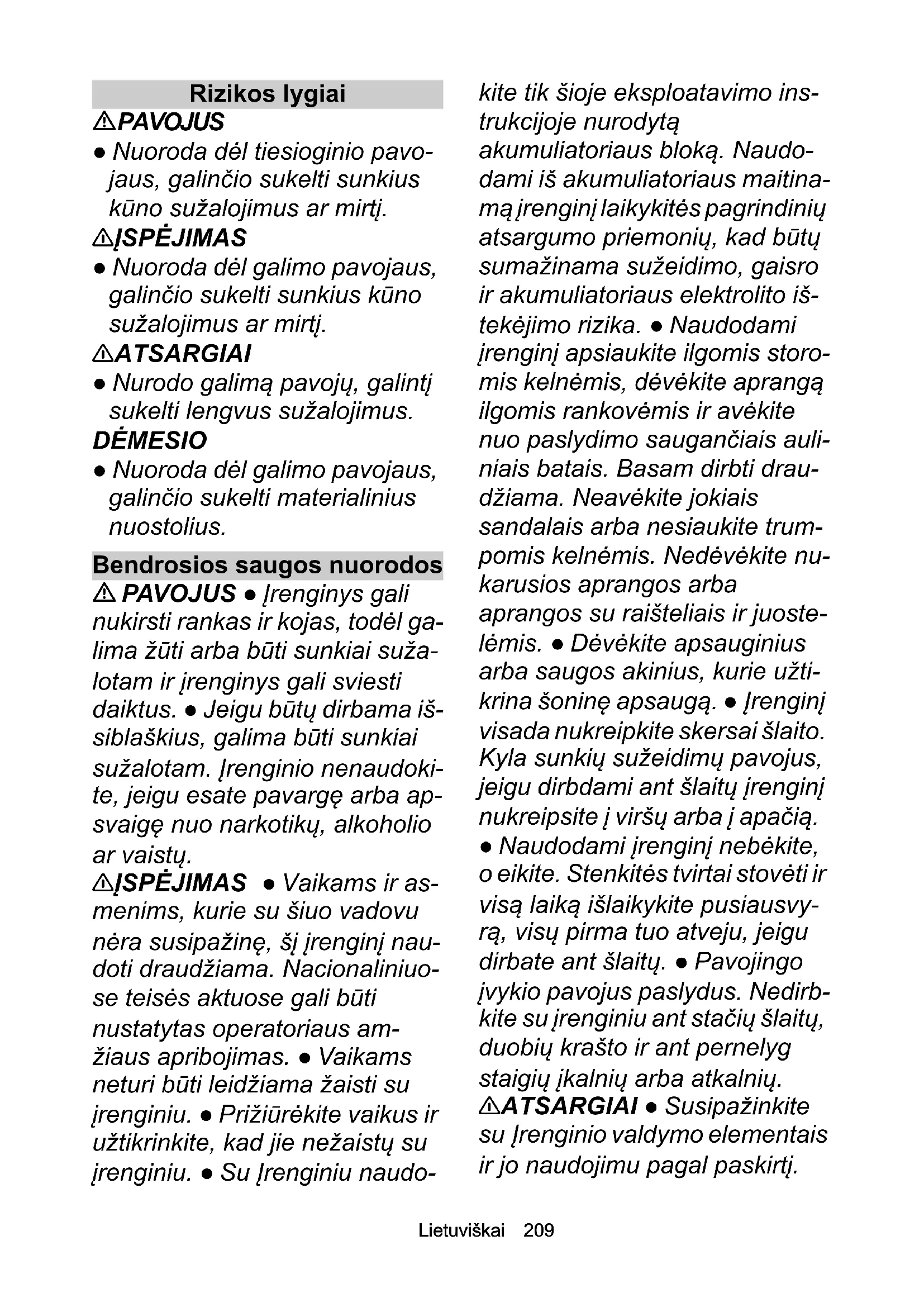

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️JSPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Bendrosios saugos nuorodos

⚠ PAVOJUS ● Įrenginys gali nukirsti rankas ir kojas, todėl galima žūti arba būti sunkiai sužalotam ir Įrenginys gali sviesti daiktus. ● Jeigu būtų dirbama išsiblaškius, galima būti sunkiai sužalotam. Įrenginio nenaudokite, jeigu esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.

⚠️JSPĖJIMAS • Vaikams ir asmenims, kurie su šiuo vadovu néra susipažinę, šj jrengini naudoti draudžiama. Nacionaliniuose teisės aktuose gali būti nustatytas operatoriaus amžiaus apribojimas. • Vaikams neturi būti leidžiama žaisti su jrenginiu. • Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su jrenginiu. • Su jrenginiu naudokite tik šioje eksploatavimo instrukcijoje nurodytą akumuliatoriaus bloką. Naudodami iš akumuliatoriaus maitinamą jrenginį laikykitės pagrindinių atsargumo priemonių, kad būtų sumažinama sužeidimo, gaisro ir akumuliatoriaus elektrolito ištekėjimo rizika. • Naudodami jrenginį apsiaukite ilgomis storomis kelnėmis, dévėkite aprangą ilgomis rankovėmis ir avėkite nuo paslydimo saugančiais auliniais batais. Basam dirbti draudžiama. Neavėkite jokiais sandalais arba nesiaukite trumpomis kelnėmis. Nedėvėkite nukarusios aprangos arba aprangos su raišteliais ir juostelėmis. • Dévėkite apsauginius arba saugos akinius, kurie užti-krina šoninę apsaugą. • Įrenginį visada nukreipkite skersai šlaito. Kyla sunkių sužeidimų pavojus, jeigu dirbdami ant šlaitų įrenginį nukreipsite į viršų arba į apačią. • Naudodami įrenginį nebėkite, o eikite. Stenkitės tvirtai stovėti ir visą laiką išlaikykite pusiausvy-rą, visų pirma tuo atveju, jeigu dirbate ant šlaitų. • Pavojingo įvykio pavojus paslydus. Nedirbkite su įrenginiu ant stačių šlaitų, duobių krašto ir ant pernelyg staigių įkalnių arba atkalnių. ⚠ATSARGIAI • Susipažinkite su Įrenginio valdymo elementais ir jo naudojimu pagal paskirtį.

Darbo vietos sauga

⚠ PAVOJUS ● Gresia sunkūs sužeidimai, jeigu peilis sviestų kokius nors daiktus arba jeigu pjovimo įrankis įsuktų vielą ar virvę. Prieš imdamiesi darbo atidžiai apžiūrėkite darbo zoną, ar joje nėra akmenų, lazdų, metalo, vielų, kaulų arba žaislų ir juos pašalinkite. ● Įrenginį naudoti draudžiama, jeigu žmonės, visų pirma vaikai arba gyvūnai, stovi arčiau kaip 15 metrų, nes kyla pavojus, kad pjovimo peilis gali sviesti daiktus. ● Sprogimo pavojus. Įrenginys kibirkščiuoja, todėl dulkės, dujos arba garai gali užsiliepsnoti. Su Įrenginiu nedirbkite potencialiai sprogioje aplinkoje, kurioje yra degiųjų skysčių, dujų ar dulkių. ● Vai-kams gresiantys pavojingi nelaimingi atsitikimai. Vaikai gali susidomėti Įrenginiu ir jo naudo-jimu. Neišleiskite vaikų iš akių, nes jie ne visada lieka toje vieto-je, kurioje juos matėte paskutinį kartą.

⚠ ISPĖJIMAS • Irenginio ne- naudokite, jeigu žolė šlapia, ir arti atviros ugnies. • Irenginį naudoti draudžiama, jeigu gali smogti žaibas. • Pjaukite visada šviesiuoju paros metu arba užsi- tikrinę pakankamą dirbtinį ap- švietimą. • Pasirūpinkite, kad vaikai būtų atokiai nuo pjovimo zonos ir kad juos prižiūrėtų su- augusysis, kuris néra operato-

rius; būkite budrus ir jeigu vaikas jžengia į pjovimo zoną, tada įrenginį išjunkite. ● Būkite atidūs, kai artėjate prie aklinų kam-pų, krūmynų, medžių arba tų objektų, kurie jums apriboja ap-žvelgiamumą.

DĖMESIO • Įrenginio operatorius yra atsakingas už nelaimingus atsitikimus, įvykusius kitiems žmonėms arba pažeidusius jų nuosavybę.

Saugusis eksploatavimas

⚠ PAVOJUS ● Kiekvieną kartą prieš pradėdami naudoti įrenginį patikrinkite, ar peilis, peilio varžtai arba pjovimo sąranka nėra nudilusi ir ar nėra pažeista. ● Ijungimo / išjungimo jungiklj griežtai draudžiama blokuoti nu- statytą į padėti „IJUNGTA“, nes gali susiklostyti labai pavojinga padėtis. ● Įrenginį traukite atgal tik tuo atveju, jeigu šio veiksmo išvengti niekaip kitaip neįmanoma. Jeigu Įrenginį nuo sienos arba kliūties būtina atitraukti, šiuo atveju pirmiausia pažvelkite žemyn, kad nesukluptumėte arba įrenginiu nepervažiuotumėte sau per kojas. ● Kyla pavojus, jeigu būtų prisiliečiama prie atvi-ro peilio, arba kad į jus atsitrenks sviedžiami daiktai. Paleisdami variklj arba jam veikiant įrenginio nekreipkite į šoną. Jeigu pa-kreipti įrenginį privaloma, pvz., kad įį būtų įmanoma lengviau

paleisti, leidžiama priekinę jrenginio dalj 5 cm pakelti j viršų. Šiuo tikslu jrenginio rankeną at-sargiai paspauskite žemyn. Prieš pradėdami pjovimą jrengi-nį turite nustatyti j įprastą naudo-jimo padėtį (t. y. visi keturi ratai turi remtis į žemės paviršių).

- Jeigu peilis prisiliestų prie įtampingojo laido, tada metalinė-mis laidžiosiomis įrenginio dali-mis pradėtų tekėti srovė, kuri sukeltų elektros smūgį.

⚠ ISPĖJIMAS • Irenginio peilis yra aštrus. Montuodami, keisdami, valydami varžtus arba tikrindami jų įveržimą mūvėkite standžias apsaugines pirštines ir dirbkite atsargiai. • Nudilusias arba pažeistas dalis keiskite išti-somis sąrankomis, kad išlaikytumėte pusiausvyrą.

- Patikrinkite, ar jrenginio būse-na atitinka reikalavimus, ir šiuotikslu reguliariais tarpsniais ti-krinkite, ar varžtai, veržlės ir sraigtai yra tvirtai jveržti. • Prieš imdamiesi naudoti jrenginį pa-keiskite nudilusias arba pažeis-tas dalis. • Jrenginį eksploatuoti draudžiama, jeigu ant rankenos esančio jungiklio jjungti / išjungti nejmanoma naudoti pagal reika-lavimus. • Nejunkite jrenginio naudodami jėgą. • Išjunkite vari-klį, kad peilis būtų sustabdytas, jeigu jrenginį ketinate gabenti į pjovimo zoną arba iš jos ar jeigu jrenginį noríte pakreipti, kad jis pervažiuotų kitu, o ne žolės, paviršiumi. • Prieš važiuodami per žvyruotą paviršių sustabdykite peilį. • Įrenginį naudoti draudžiama, jeigu apsauginių įtaisų veikimas yra sutrikęs arba jeigu jų nėra, pvz., skydelių ir (arba) žolės surinkimo talpyklos.

- Stenkitės, kad jūsų plaštakos ir kojos būtų atokiai nuo besisukančių dalių. Ijunkite variklį taip, kaip nurodyta instrukcijoje. - Varikliui veikiant įrenginio nekelkite ir neneškite. - Jeigu teritorijos paviršius nelygus, gresia didesnis pavojus paslysti ir pagriūti. Venkite duobių, vagų, nelygu-mų, akmenų arba kitokių paslėp-tų objektų. - Įrenginį jjunkite tik tada, jeigu stovite saugioje zo-noje, už rankenos.

• Visi keturi ratai remiasi j žemės paviršių.
• Žolės šalinimo kanalas néra atviras, o uždengtas žolės surinkimo talpykla arba šalinimo angos dangčiu.
• Visų asmenų plaštakos ir ko- jos neliečia pjovimo korpuso.
• Irenginj išjunkite ir ištraukite apsauginj raktą. Patikrinkite, ar visos judamosios dalys yra visiškai nustojusios suktis:

- Visada, kai jrenginj paliekate be priežiūros, jskaitant žolės nuopjovų šalinimą.

- Prieš imdamiesi šalinti kamšalą arba valyti išmetimo an-gą.

• Prieš imdamiesi tikrinti jrenginj, jj valyti arba imtis kokių nors jam skirtų darbų.
• Po to, kai atsitrenkiate j pašalinj daiktą. Prieš vėl paleisdami įrenginį pirmiau patikrinkite, ar jis nėra pažeistas, ir jį suremontuokite.
• Prieš pašalindami žolės surinkimo talpyklą arba atidarydami žolės nuopjovų dangtį.
• Jeigu jrenginys ima nejprastai vibruoti. Nedelsdami patikrin-kite jrenginį:

– Ar nėra atsilaisvinusių dalių. Jeigu būtina, priveržkite atsilaisvinusias dalis.
- Ar néra pažeista, visų pirma peilis. Pažeistas dalis suremontuokite arba pakeiskite.

⚠ATSARGIAI • Reguliariais tarpsniais tikrinkite, ar žolės surinkimo talpykla nėra nusinešio-jusi ir nudilusi.

DÈMESIO • Pasirūpinkite, kad variklio valdymo kabelis mon-tuojant arba prispaudžiant ran-keną niekada nebūtų suspaudžiamas arba kaip nors kitaip pažeidžiamas.

Liekamoji rizika

⚠️JSPĖJIMAS

- Nors jrenginys būtų eksploatuojamas laikantis visų nusta-tytų reikalavimų, vis tiek kyla tam tikra liekamoji rizika. Nau-dojant jrenginį gali grėsti šie pavojai:

- Vibracija gali sukelti sužeidimus. Kiekvienam darbui naudokite tinkamą įrankį, naudokite numatytas rankenas ir ribokite darbo trukmę bei poveiki.

- Triukšmas gali pažeisti klausą. Naudokite ausų apsaugus ir apribokite apkrovą.

- Sužeidimai, jeigu būtų prisiliečiama prie peilių.

- Sviedžiamų daiktų sukeliami sužeidimai.

Rizikos mažinimas

ATSARGIAI

- Su prietaisu dirbant ilgą laiką vibracijos poveikis rankoms gali sukelti kraujo apytakos su-trikimų. Tačiau negalima nu-statyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:

- Kiekvienam žmogui būdingo polinkio j kraujo apytakos su-trikimus (dažnai šąlantys ar niežtintys pirštai)

- Žemos aplinkos temperatūros. Rankoms apsaugoti mū-vėkite šiltas pirštines.

- Stipriai suspausto prietaiso laikymo.

- Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis. Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simptomai (pvz., pirštų niežėjimas ar-

ba šalimas) pasireiškia nuolat, turėtumėte kreiptis i gydytoją.

Naudojimas pagal paskirtj

⚠ PAVOJUS

Naudojimas ne pagal paskirti

Pjautinių sužeidimų keliamas pavojus gyvybei Irenginį naudokite tik pagal paskirtį.

• Iš akumuliatoriaus maitinamą žoliapjovę naudokite tik privačioms reikmėms.
• Irenginys skirtas naudoti tik lauke.
• Irenginys skirtas pjauti veją prie namų.
• Irenginys turi būti stumiamas rankomis. Irenginio traukti neleidžiama.
• Ant jrenginio stotis ir važiuoti draudžiama.

Naudoti bet kokiu kitokiu būdu neleidžiama. Už žalą, at-siradusią dėl naudojimo ne pagal paskirtį, atsako naudotojas.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymėtus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

Simboliai ant jrenginio

Atsižvelkite j visus įspėjimus ir saugos nuorodas. Prieš imdamiesi naudoti įrenginį perskaitykite ir supraskite visus nurodymus.

Saugokitės sviedžiamų arba lekiančių daik- tų.

Visus žiūrovus, visų pirma vaikus ir naminius gyvūnus, laikykite ne mažesniu kaip 15 m atstumu nuo darbo zonos.

Saugokitės aštraus peilio. Variklj išjungus ašmenys nenustoja sukęsi.

Prieš atlikdami techninę priežiūrą ištraukite apsauginį raktą.

Dirbdami dėvėkite tinkamus akių ir klausos apsaugus.

Nedirbkite ant stačių šlaitų.

Nenaudokite jrenginio lietui lyjant arba drègno oro sąlygomis.

Apsauga nuo perkrovos

Irenginyje sumontuotas apsaugos nuo perkrovos jtai-sas. Jeigu nustatoma perkrova, jrenginys yra automatiškai išjungiamas.

Irenginio aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali gali-ma komplektacija. Atsižvelgiant j modelj, kiekvienoje komplektacijoje yra skirtumų (žr. pakuotę). Paveikslai pateikti grafikų puslapyje.

Paveikslas A

① Priekinis ratas

②Pjovimo aukščio nustatymo svirtis

③ Akumuliatoriaus bloko blokavimo panaikinimo jtai-sas

④ Akumuliatoriaus dangtelis

⑤Tipo plokštelé

⑥ Kabelio laikiklis

⑦Variklio valdymo kabelis

⑧Rankena

⑨ jungimo mygtukas

⑩Jungiklis IJ. / IŠJ.

⑪Greitojo blokavimo varžtas

⑫Žolės surinkimo talpyklos pripildymo lygio rodiklis

⑬Žolės surinkimo talpykla

⑭ Greitai užspaudžiamas užraktas

⑮ Galinis ratas

⑯Mulčio barstytuvas

⑰*lkroviklis

⑱*Akumuliatoriaus blokas

⑲Apsauginis raktas

* pasirenkamoji jranga

Akumuliatoriaus blokas

Irenginj galima 18V, „Kärcher Battery Power“ eksploatuoti naudojant vieną akumuliatoriaus bloką.

Montavimas

Rankenos montavimas

1. Apatinę rankenos dalj atlenkite.
   Paveikslas B
2. Rankeną įtvirtinkite greitai užspaudžiamu užraktu.
   Paveikslas C

3. Viršutinę rankenos dalį priveržkite norimame aukštyje.
   Paveikslas D

4. Variklio valdymo kabelj pritvirtinkite kabelio laikikliu.

Paveikslas E

Eksploatavimo pradžia

Mulčio barstytuvo montavimas

Mulčio barstytuvas naudojamas tada, kai žolės nuopjo- vas norima paskleisti ant vejos.

1. Atidarykite šalinimo kanalo dangtelj.

Paveikslas F

1. Mulčio barstytuvą jkiškite i šalinimo kanalą.

2. Uždarykite šalinimo kanalo dangtelj.

Žolės surinkimo talpyklos montavimas

Žolės surinkimo talpykla naudojama tik tada, kai žolės nuopjovos surenkamos, kad būtų pašalintos.

1. Atidarykite šalinimo kanalo dangtelj.

Paveikslas G

1. Mulčio barstytuvo šalinimas.

2. Žolės surinkimo talpyklos įstatymas į šalinimo kana- lą. Patikrinkite, ar šalinimo kanalo dangtelis užfiksa- vo žolės surinkimo talpyklą.

Paveikslas H

Akumuliatoriaus bloko montavimas

1. Atidarykite akumuliatoriaus bloko dangtelj.

Paveikslas I

1. Akumuliatoriaus bloką įstumkite į įrenginio laikiklj.

2. Jkiškite apsauginj raktą.

3. Uždarykite akumuliatoriaus bloko dangtelj. Patikrinkite, ar akumuliatoriaus dangtelis buvo užfiksuotas.

Naudojimas

Bendrieji žoliapjovės naudojimo nurodymai

Akumuliatoriaus veikimo trukmė priklauso nuo įvairių veiksnių:

- Nuo žolės būklės, aukščio ir tankumo

- Nuo pasirinkto pjovimo aukščio

Didžiausias nupjaunamas plotas atsižvelgiant i žolės savybes, jeigu naudojamas 5 Ah akumuliatoriaus blokas: apie 350 m².

Pjovimo rezultatus galima optimizuoti taikant šias priemones:

- Pjaukite ne daugiau kaip trečdalj žolės aukščio.

- Pjaudami aukštą żolę jrenginį stumkite lėčiau.

Pastaba

Nepjaukite šlapios žolės. Šlapia žolė limpa prie žoliapjovės apačios ir trukdo tinkamai surinkti žolę i jos surinkimo talpyklą arba šalinti jos nuopjovas.

Vejos pjovimas

ΔJSPĖJIMAS

Žoliapjovés kélimas arba pakreipimas pjaunant žolę

Pjautiniai sužeidimai

Iš akumuliatoriaus maitinamos žoliapjovės peilis sukasi beveik lygiagrečiai žemės paviršiui, virš kurio ji važiuoja. Pasirūpinkite, kad pjaunant visi keturi ratai važiuotų žemės paviršiumi.

1. Sumontuokite žolės surinkimo talpyklą arba mulčio barstytuvą (žr. skyrių Eksploatavimo pradžia).
2. Pjovimo aukščio reguliavimo svirtimi pasirinkite pjo- vimo aukštj.

Paveikslas J

Pjovimo aukštis pasirenkamas atsižvelgiant i žolės būklę, jos ilgį ir tankumą (žr. skyrių Bendrieji žolia-pjovės naudojimo nurodymai).

Paveikslas K

1. Nuspauskite paleidimo mygtuką ir IJUNGTI / IŠ-JUNGTI jungiklj.

Paveikslas L

Irenginys pradeda veikti.

1. Paleidimo mygtuką atleiskite, o IJUNGTI / IŠJUNG-TI jungiklj laikykite nuspaustą.

Jeigu naudojate žolės surinkimo talpyklą, ją reguliariai ištuštinkite, antraip šalinimo kanalą gali užkimšti žolės nuopjovos (žr. Skyrių Žolės rinkimo talpyklos ištuštini-mas).

Pakraščio zonos pjovimas

Naudojant jrenginį taip pat galima pjauti pakraščio zoną, pvz., išilgai sienos.

1. Žoliapjovę traukite išilgai sienos glaudžiai pristūmę ją prie sienos.

Paveikslas M

Šoninis įtraukimas užtikrina, kad žolė patektų į pjovimo zoną.

Paveikslas N

Darbo užbaigimas

1. Atleiskite [JUNGTI / IŠJUNGTI jungiklj.

Paveikslas O

Variklis nustoja veikęs.

Akumuliatoriaus bloko pašalinimas

1. Atidarykite akumuliatoriaus bloko dangtelj.

Paveikslas P

1. Ištraukite apsauginj rakta.
2. Nuspauskite akumuliatoriaus bloko fiksavimo įtaisą.
3. Akumuliatoriaus bloką pašalinkite.
4. Uždarykite akumuliatoriaus bloko dangtelj.

Žolės rinkimo talpyklos ištuštinimas

Kai žolės rinkimo talpykla yra pripildoma, tada uždaromas šios talpyklos pripildymo lygio rodytuvo dangtelis.

Tada žolės rinkimo talpykla turi būti ištuštinama.

1. Pakelkite šalinimo kanalo dangtelj.

Paveikslas Q

1. Pašalinkite žolės rinkimo talpykla.

Šalindami žolės rinkimo talpyklą atkreipkite dėmesį, ar variklio valdymo kabelis lieka kabelio laikiklyje.

1. Ištuštinkite žolės rinkimo talpyklą.

Gabenimas

ΔISPĖJIMAS

Aštrus peilis

Pjautiniai sužeidimai

Irenginj keldami arba paversdami būkite atsargūs.

Jokia kūno dalimi nesilieskite prie peilio.

1. Irenginio išjungimas (žr. skyrių Darbo užbaigimas).
2. Patikrinkite, ar peilis nustojo sukęsis.
3. Palaukite, kol jrenginys atauš.
4. Pašalinkite apsauginį raktą (žr. skyrių Akumuliatoriaus bloko pašalinimas).
5. Akumuliatoriaus bloką pašalinkite.
6. Gabendami transporto priemone įtvirtinkite įrenginį, kad jis neslidinėtų ir neapvirstų.

Sandèliavimas

Kiekvieną kartą išvalykite jrenginį prieš jį sandėliuodami (žr. skyrių ).

1. Greitojo blokavimo varžtus atsukite ir užlenkite ran- keną.

Paveikslas R

1. Greitai užspaudžiamą užraktą atidarykite ir rankeną padėkite ant jrenginio.

Paveikslas S

1. Žolės surinkimo talpyklą suimkite už rankenos ir padėkite ant jrenginio.

Paveikslas T

1. Irenginj sandėliuokite sausoje ir tinkamai vėdinamo-je vietoje. Sandėliuokite atokiai nuo korozinj poveikj sukeliančių medžiagų, pvz., sodo chemikalų, ir ledą tirpdančių druskų. Irenginio nesandėliuokite lauke.

Kasdieninė ir techninė priežiūra

ΔJSPĖJIMAS

Aštrus peilis

Pjautiniai sužeidimai

Irenginj keldami arba paversdami būkite atsargūs.

Jokia kūno dalimi nesilieskite prie peilio.

Irenginio valymas

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumuliatoriaus bloko pašalinimas).

2. Užbaigę darbą su įrenginiu kiekvieną kartą jo paviršių nuvalykite minkšta, sausa šluoste arba šepečiu.

Paveikslas U

Prieš ilgalaikj sandėliavimą nuvalykite peilį.

1. Irenginj paverskite ant šono.

Paveikslas V

1. Peilj ir jrenginio apačia nuvalykite šepečiu.

Paveikslas W

Žolės kamšalo šalinimas

ΔISPĖJIMAS

Pašalinkite žolės kamšalą

Pjautiniai sužeidimai, kuriuos sukelia peilis arba aštria-briauniai daiktai

Šalindami žoles kamšalą arba tikrindami, ar jis néra su- sidaręs, mūvėkite apsaugines pirštines.

1. Irenginj išjunkite ir palaukite, kol peilis nustos sukęsis.

2. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumuliatoriaus bloko pašalinimas).

3. Žolės rinkimo talpyklą išimkite ir patikrinkite, ar nėra susidariusio žolės kamšalo. Jeigu reikia, žolės kamšalą pravalykite.

4. Patikrinkite, ar žolės kamšalas nėra užkimšęs šalini- mo kanalo. Jeigu reikia, žolės kamšalą pravalykite.

5. Irenginj paverskite ant šono.

6. Patikrinkite, ar įrenginio apačioje ir aplink peilį nėra susidaręs žolės kamšalas. Žolės kamšalą kruopščiai pašalinkite, kad pjaunant peilis galėtų suktis.

Peilio keitimas

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumuliatoriaus bloko pašalinimas).

2. lrenginio apačios valymas (žr. skyrių).

3. Peilj įtvirtinkite ir atsukite varžtus.

Paveikslas X

1. Peilj išimkite ir atiduokite šalinti.

Paveikslas Y

1. Naują peilį įstatykite į laikiklj.

Paveikslas Z

1. Peilj jtvirtinkite ir prisukite varžtus.

Paveikslas AA

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į igaliotą klientų aptarnavimo tarnybą.

Irenginys išsijungia

Isijungė įrenginio apsaugos nuo perkrovos įtaisas.

1. Atleiskite JUNGTI / IŠJUNGTI jungiklj.

2. Nuspauskite paleidimo mygtuką ir IJUNGTI / IŠ-JUNGTI jungiklj.

Suveikė akumuliatoriaus bloko apsaugos nuo perkaitimo įtaisas.

1. Palaukite, kol akumuliatoriaus blokas atvės iki įprastos temperatūros.

2. Jeigu jrenginio nepavyksta jjungti, jkraukite akumuliatoriaus bloką.

Techniniai duomenys

Irenginio galios duomenys

Vardinė įtampa V 18
Pjovimo plotis cm 36
Pjovimo aukštis mm 30-70
Žolės surinkimo talpyklos talpa I 45
Veikimo tuščiaja eiga sūkių dažnis 1/min	4000 ± 10%

Nustatytos vertés pagal EN 60335-2-77

Garso lygis L_pA	dB(A)	78
Neapibrėžtis K_pA	dB(A)	3
Garso galios lygis L_WA + Neapi-brėžtis K_WA	dB(A)	96
Vibracijos, kuria dešinioji rankena veikia viršutines galūnes, vertė	m/s ^2	0,5
Vibracijos, kuria kairioji rankena veikia viršutines galūnes, vertė	m/s ^2	1,4
Neapibrėžtis K	m/s ^2	1,5

Matmenys ir svoriai

llgis x plotis x aukštis	mm 1309 x 398 x 1042
Svoris (be akumuliatoriaus bloko) kg	13,4

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis

nesuderintas keitimas, ši deklaracija netenka savo galios.

Gaminys: Akumuliatorinė vėjapjovė

Tipas: LMO 18-36 Battery 1.444-4xx.0

Atitinkamos ES direktyvos

2000/14/EB (+2005/88/EB)

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai

EN 50581: 2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1:2012+A11:2014+A13:2017

EN 60335-2-77:2010

EN 62233: 2008

Taikoma atitikties jvertinimo procedūra

2000/14/EB ir pakeista 2005/88/EB: VI priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 91,0

Garantuojamas: 94

Registruotosios institucijos pavadinimas ir adresas

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas (Winnenden), 2018-11-01

Зміст
