NAUDOJIMO INSTRUKCIJA WAV28L91BY BOSCH

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdajimas 301

3.3 Skalbiklio stalciaus keitimas 302

3.3.1 Skalbiklio stalcius iemimas 302
3.3.2 Skalbiklio stalcius jdejimas 302

3.4 Skalbiklio stalcius dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stalicus dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdajimas 304

3.6 Dureliq konstrukciniu daiu keitimas 305

3.6.1 Dureliu konstrukciniu daliu nuemimas 305
3.6.2 Dureliu konstrukciniu daliu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9Bugno apsvietimo keitimas 312

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamenta (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime už Žaluk tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi r signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
ISPÉJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspëjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjavimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiŋ
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elekros smugio

Pries pradédami remonta, ne maiziau kaip pries 60 sekundziutjunkite priestius nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 298 is 505

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Lentele 3:Bendriej simbolai

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti	Jilili
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu	-
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC	-
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC	-
Adatinës replës, kampës [00341269]	Ilgis 200 mm	-
Šonu pjaunanës replës [00342182]	Ilgis: 200 mm	-

Paskyrimas Išsami	informacija Vaizdai
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6	3
Combination wren- ch [00340814]	Rakto plots 13°mm, M8	3
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10	3
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10	3

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kai ciu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalvirši prietaiso galo link (2).
3. Nuimkite stalvirši, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Išimtas skalbiklio stalius.-302

3.2.1 Antjuostes nuemimas

1. 1. Issukite varzus (1).

2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kiistukinj kontakta.
2. Nuimkite antjuoste.

3.2.2 Antjuostes użdéjimas

Uzdekite atvirksoia eiles tvarka.

Remontas

3.3 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalciaus isemimas

1. Istraukite skalbiklio stalicu.
   2.1.Paspauskite jdekla (1) zemyn.

2. Isimkite skalbiklio stalicq (2).

3.3.2 Skalbiklio staliciusjdejimas

Uzddekite atvirksiae iles tvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio staliciaus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzdékite atvirksciéiës tvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugadintosKitos prietaiso dallas arba klienamai pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

A PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.6 Dureliq konstrukcini di liu keitimas

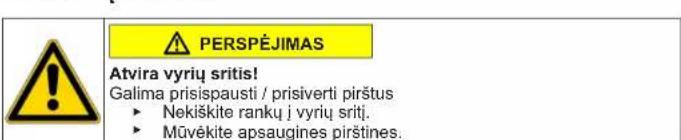

APERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus
Nekiskite ranku j vviu sriti.
Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo yandens tiekimo.
Dureles nuimtos.304

3.6.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

A PERSPEJIMAS

Pavojus, kad atpaladavus varzus dals yaks nukris!
Krentancios dals gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOS

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalyas arba klienotnamai, pvz., grindys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302
Dureles nuimtos.304
Siurblio dangtelis nuimtas. 313

3.7.1 Dureliq sandarklio nuemimas

1.

ISPEJIMAS

Paverstu piretaisu slydimalas! Galimi kaulu luziair prispaudimai Apsaugokite piretaisus, kad jie nepaslystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varZtus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalvirj (2, 3).

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Atpalaiduokite antejuostiges sprauds (2, 3), 3. Atpalaiduokite dozatiorius korpso varztu

1. Nuimkite antjuoste.

2. Nuimkite virsu esanti bugno apsvietimo laikiklj.

DEMESIO!

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamungjungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio uzdejimas

ISPEJIMAS

Pavojus, kad netinkamai irengus nukris dals!

Susizalojimas arba prietaiso sugadinimas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzdekite atvirksica eiles tvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime atkreipti demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kalifikuotas pagal salyje gaijoancius jstatymus, reglamentus ir standartus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektrós smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa
gal VDE 0701 arba salye gaijoanjcius reglamentus.

PERSPEJIMAS

Astrios korpuso briaunos!

alima jsipjauli
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kaulu luziair prispaudimai
Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsnukris!

entancios dalys gali suzeisti.
Apsaugokite konstrukcine dai, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali būtī sugadintos kitos prietaiso dialys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

Prietaisaiyra laisvai prieinami.
Nuimtas stalvirsis.300
Antjuosté nuimta.
Dureles nuimtos.304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas
Dureliu sandariklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kistuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuiimkite dureliu uzrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

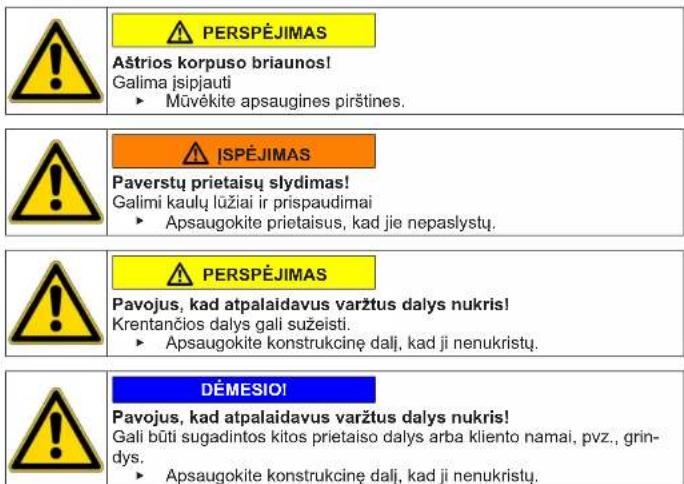

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pavous, kad atpalaidavus varztus dalys nukris!

rentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klien to namai pvz. grin

/S.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Nuimtas stalviris. 300
Isimtas skalbiklio stalicus.-302
Antjuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektros jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuemimas

1. Atidarykite siurblio dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurblio dangtelio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

Reikalavlmas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stlcius. 302
Dureles nuimtos.-304
Dureliu sandariklis nuimtas.
Siurblio dangtelis nuimtas.313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaiso priekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustmikte stalvirši pietaiso galo link (2). 3. Nuimkite stalvirši, keldami uakstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nui mkite antjuoste.

7.

PERSPEJIMAS

Pavojus, kad at palpadavus varztus dalys nukris!
Krentancios dalyas gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisoldalysarba klien tonamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekyje esancius varztus, pradedami nuo varztu apacioje, o tada - virsuje (2, 3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo użdéjimas

Uzdekite atvirksoia eilestvarka.
