KASUTUSJUHEND WAV28L91BY BOSCH

1. Odstrante tseseni dviirek.

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

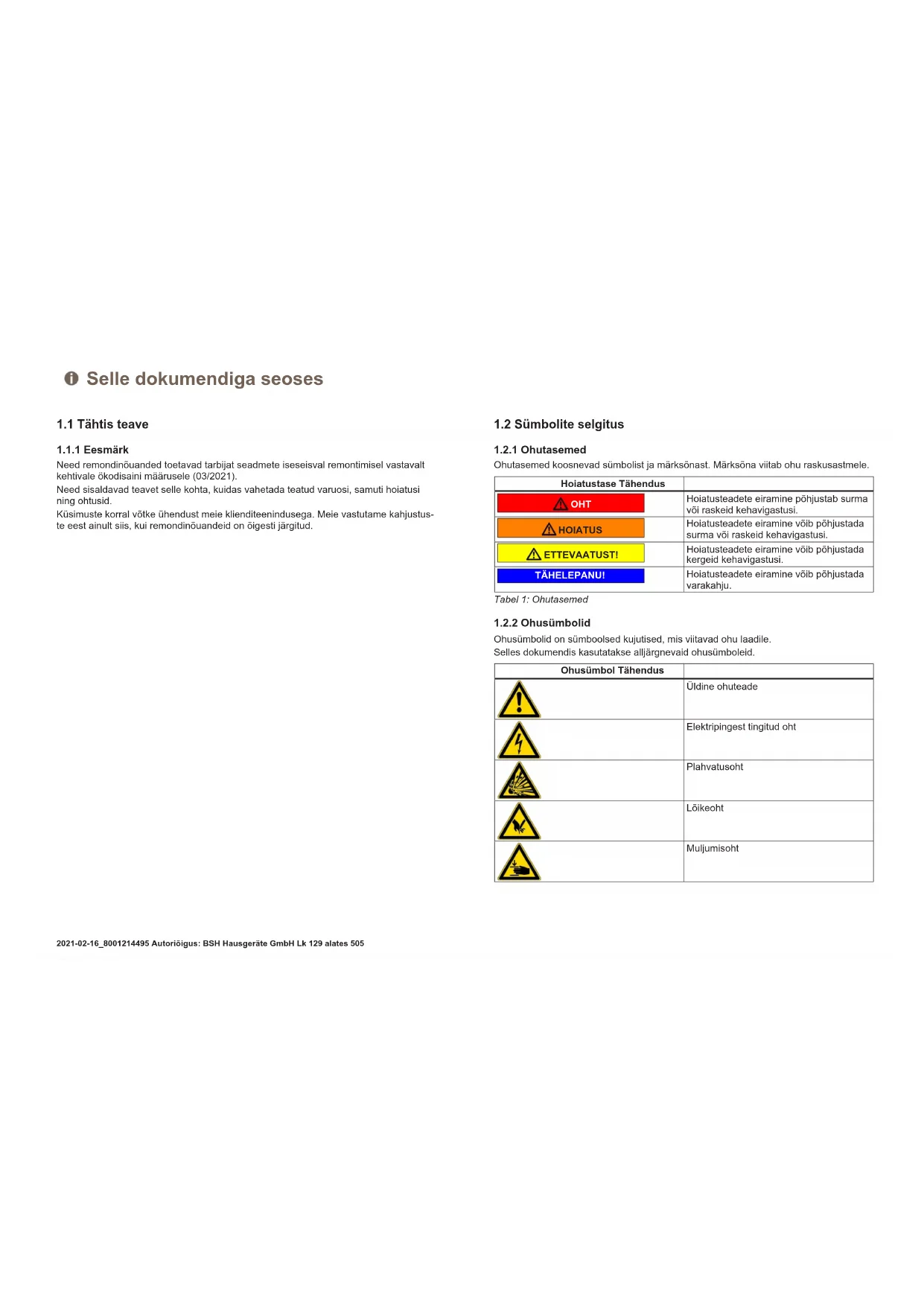

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kärgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektrilogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

3.1 Töpinna vahetamine

Eritööristad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga pollidele [00341272]

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.1.1 Töpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge toopinda seadme tagasuunas (2).
3. Liigutage toopinda eemaldamiseks ülessuunas (3).

3.1.2 Toopinna paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Valispaneeli vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libsemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Toopind on eemaldatud. 132
Pesuaine sahtel eemaldatud. 134

3.2.1 Valispaneeli eemaldamine

1. 1. Eemaldage kruvid (1)

2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispanseel.

3.2.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel valja.
   2.1. Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.4 Pesuaine sahtli käepideme vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli käepide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkondi!

Sormede muljumine/kinnijaämine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks onavalud.

3.5.1 Ukse eemaldamine

1.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.
Kinnitage osa allakukkumise vastu.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkvatest osadest tingitud viqastused.
Kinnitage osa allakukkumise vastu.

Eemaldage kruvid (1).

1. Eemaldage uks ülessuunas.

3.5.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijäamine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks on eemaldatud. 136

3.6.1 Ukse osade eemaldamine

Vötke uks lahti seestpoolt valjapoole.

3.6.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud. 136
Pumba kaas on eemaldatud. 145

3.7.1 Ukse tihendi eemaldamine

1.

Viltuses asendis seadmete libisemisoht!

umurrud/muljumised
Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Langelage seadel allapoole.

Remont

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagakuljel olevad poldid (1).

1. Eemaldage toopind (2, 3).

1. Vabastage vallispaneeli kinnituselemendid (2, 3).
2. Vabastage jaoturi korpuse poldid.

7. Eemaldage valispaneel.

1. Eemaldage üleval asuva truml i valgustuse hoidik.

TAHELEPANUI

Pinna kahjustamise oht!

alele tórìristádega vōlā seadmei pínd sada krimustada.
Kasutage píngutusróngā vahetamisel ainult plastikustó róstiustre.

Eemaldage pingutusrongas muhvist plastikust tooriista abiL.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaablihendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.

2. Vabastage koik voolikuuhendused.

Valest paigaldusest tingitud osade kukkumisoht!

Vigastused voi seadme kahjustused.

▶ Pingutage pagasithendi pingutusrongast jouga 3,4 Nm.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana ome kohustatud tagama tarbijatele ukseluku varuosad, sealhugas remontimisujehendi, vastavalt direktivile (EL) 2019/2023. Siiski soovime vidata sellete, et parest ukseluku vahetamist en on seadeam kasutselevtou vajalik LAST kvalit-seerituk elektrikul teha elektrotehnilne ohutuskalse. See isik peab olema rikklike seaduste, märuste ja standardite järgi toendatult koolitatud.

OHT Likuyatest osdest tingitud elek

Kui remonditod on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Pärast remonti peab olema tehtud phutuskatse yastayalt standar

dile VDE 0701 voi riklike maarustele.

ETTEVAATUST!

Teravad korpuse osad!
Löikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!
Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumsoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahatatud.
Seadmetele pääseb vabalt ligi.

Töppind on eemaldatud.→132
Välispanseel on eemaldatud.
Uks on eemaldatud. 136
Pingutusrongs as on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

Paigaldage vastupidises järjekorras.

Remont

3.9 Trumli valgustuse vahetamine

ETTEVAATUST!

Teravad korpuse osadi

Löikehaavad

Kandke kaitsekindaid

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused v klienvide vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele pääseb vabalt ligi.
Töppind on eemaldatud.→132
Pesuaine sahtel eemaldatud.→134
Välispanseel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmest välja.
2. Uhendage elektruhendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

1. Eemaldage pumba kate.

3.10.2 Pumba katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahatud.
Pesuaine sahtel eemaldatud.→134
Uks on eomaldatud. 136
Uksetihend on eemaldatud.
Pumba kaas on eemaldatud. 145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Lumurrud/muljumised Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage pohjal olevad poldid kruvid (1).

1. Langelage seadel allapoole.

Remont

1. Suruge toopinda seadme tagasuunas (2).
2. Liigutage toopinda eemaldamiseks ulessuunas (3).

5.1.Eemaldage kruvid (1).

1. Vabastage kinnituselemendid (2, 3).

1. Eemaldage valispaneel.

7.

ETTEVAATUSTI

Lahtkeeratud pultotidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud politdest tingitud osade kukkumisoht! Seadme teiste osade kahjustused voi klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt üles (2, 3).

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
