HASZNÁLATI ÚTMUTATÓ WAV28L91BY BOSCH
3.6.2 Montáz soucasti dvirek
Monta provedte v opacnem sledu.
Oprava
3.7 Vymena tsesnei dvirek
Ostré hrany skrǐne!
3.7.2 Montáz tésnéni dvirek
A
VYSTRAHA
Nebezpeci padajicich dilu z duvodu nesprvné montaze!

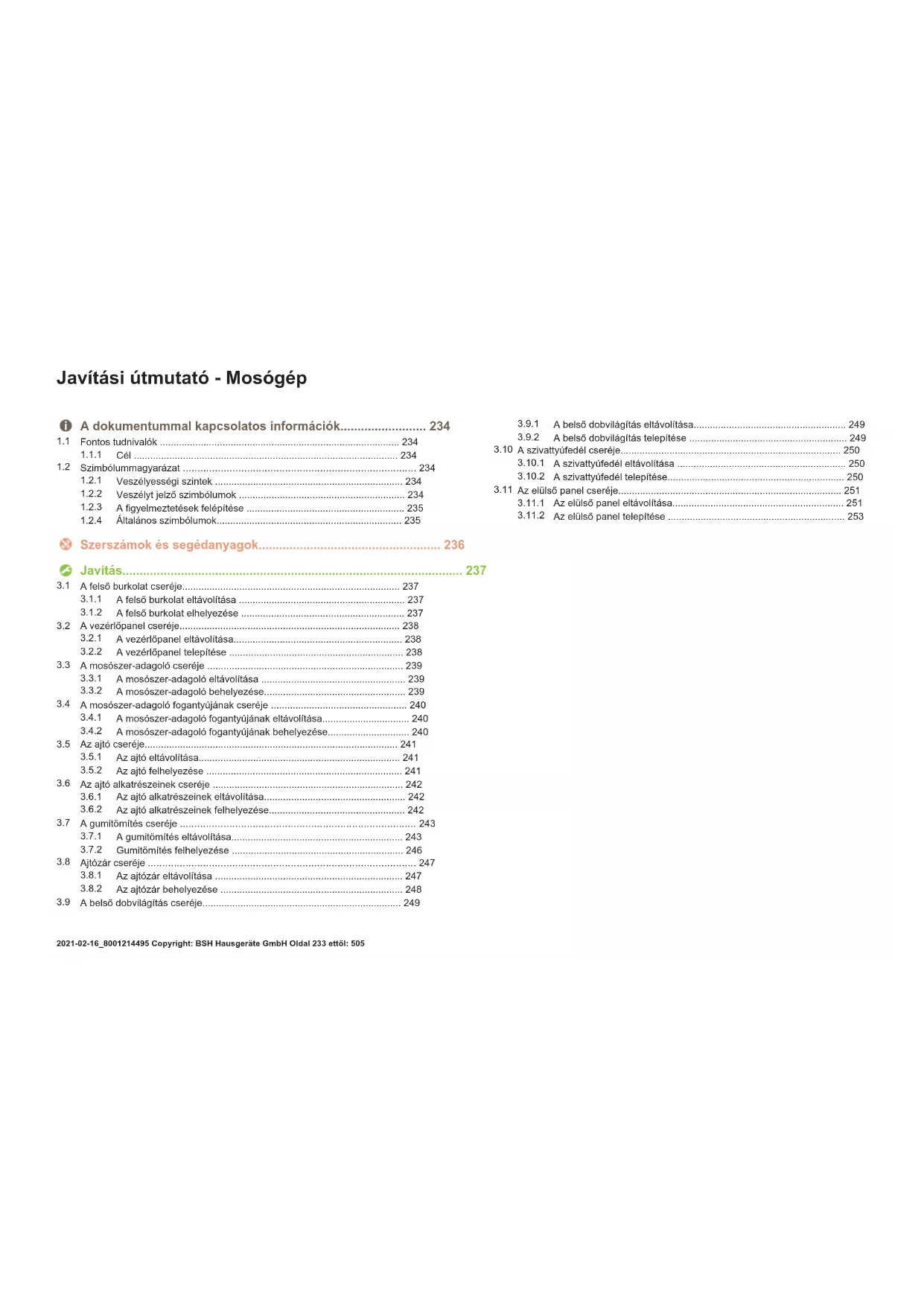

Javitási utmutató - Mosógpép
1 A Dokumentummal kapcsolatos informaciok 234
1.1 Fontos tudnivalok 234
1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelz szimbolumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235
Szerszamok es segedanyagok 236
Javitas 237
3.1 A felsö burkolat csereje 237
3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelysezese 237
3.2 A verzêrlöpanel cseréje 238
3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238
3.3 A mososzer-adagolocsereje 239
3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239
3.4 A mososzer-adagoló fogantyujanak cseréje 240
3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240
3.5 Az ajto csereje 241
3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241
3.6 Az ajto alkatreszeinek csereje 242
3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242
3.7 A gumitomités csereje 243
3.7.1 A gumitômites eltávolítasa 243
3.7.2 Gumitomités felhelyezese 246
3.8 Ajtózár cseréje 247
3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248
3.9 A belso dobvilagitas csereje 249
3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dovvilagitas telepitese 249
3.10 A szivattyufedel csereje 250
3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250
3.11 Az elulso panel csereje 251
3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253
A dokumentummal kapcsolatos informaciok
1.1 Fontos tudnivalok
1.1.1 CéI
Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.
InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.
Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.
1.2 Szimbóllummagyarázat
1.2.1 Veszelyességi szintek
A veszelyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszely súlyosságára.
| Veszélyességi szint Jelentés | |
| VESZÉLY | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz. |
| FIGYELMEZTETÉS | A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat. |
| VIGYAZAT | A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat. |
| FIGYELEM! | A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat. |
Tablazat 1: Veszelyessegi szintek
1.2.2 Veszelyt jelz szimbolumok
A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.
A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:
| Veszélyt jelző szimbólum Jelentés | |
| ! | Általános figyelmeztető üzenet |
| Elektromos feszültseg veszélye | |
| Robbanásveszély | |
| Vágásveszély | |
| Zúzódásveszély | |
A dokumentummal kapcsolatos informaciok
| Veszélyt jelző szimbólum Jelentés | |
| Forró felületek miatt fennáló veszély | |
| Erős magneses mező miatt fennáló ve-szély | |
| Nem ionizáló sugárzás veszélye |
Tablazat 2: Veszelyt jelzo szimbolumok
1.2.3 A figyelmeztetesek felépitese
A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.
|  | A VESZÉLY A veszély típusa és forrásal A veszély / figyelmeztetés figyelmen kivül hagyásanak lehetséges követ- kezményei. A veszély megelózsésérszolgálo intézkedesek és tiltások. |
Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levō alkaterśek okozla Āramutěsre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkedet.
|  | A VESZÉLY Aramütes veszélye áram alatt levő alkatrészek miatt! Halálos áramütes A javitás megkezdéselött legalább 60 ésodperccel valassza le a készülékeket az elektromos hálózatrol. |
1.2.4 Altalanos szimbólumok
A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:
| Alt. szimbólum Jelentés | |
| 1 | Különleges tanács (szöveg és/vagy grafi-ka) |
| Alt. szimbólum Jelentés | |
| 1 | Egyszerǔ tanács (csak szöveg) |
| 2 | Videós oktatóanyagra mutató hivatkozás |
| 3 | A szükséges eszközök |
| 4 | A szükséges feltetelek |
| 5 | Feltétel (ha..., akkor...) |
| 6 | Eredmény |
| [Inditás]Billentyű vagy gomb | |
| [00123456] Anyagszám azonosítója | |
| Allapot Megjelenítatt szöveg / ablak (a készülék kijelzöjén) | |
Tablazat 3: Altalanos szimbolumok
Szerszámok és segédanyagok
| Kijelolés Részletek | Képek | |
| Segédeszköz [15000155] | Müanyag alkatrészek meglazí-tására szolgáló szerszám | |
| Biztonsági Torx T20csavarhúzó[00340764] | 100°mm, biztonsági csavarok-hoz | |
| Nyomatékkulcs [15000441] | Nyomatékkulcs 20-100 Nm | |
| Lapos csavarhúzó[00340854] | Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC | |
| Lapos csavarhúzó[00340855] | Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC | |
| Hosszűcsörő fóg,hajilott kialaklítás[00341269] | Hossz: 200 mm | |
| Oldalcsipő fóg[00342182] | Hossz: 200 mm | |
| Csillag-Villáskulcs[00340811] | Méret 10°mm, M6 |
| Kijelöles Részletek | Képek | |
| Combination wrench [00340814] | Mérét 13°mm, M8 | |
| Csillag-Villäskulcs [00340817] | Mérét 17 mm, M10 | |
| Csillag-Villäskulcs [15000459] | Mérét 16°mm, M10 |
Javitás
3.1 A felsö burkolat cseréje
Kulonleges eszkozok
Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
A keszüléket leválasztotta a vizellatársól.
3.1.1 A felso burkolat eltavolitasa
- Távolítsa el acsavarokat (1).
- Tolja a felso burkolatot a keszulek hatso része fele (2).
- Felemelve (3) tavolitsa el a felso burkolatot
3.1.2 A felső burkolat elhelyezese
Az elhelyezest forditott sorrendben végEZe.
Javitás
3.2 A gezérlopanel cseréje
VIGYAZAT
Éles burkolatszéleki
Vagasi serulsek
Viseljen védökesztyut.
ELMEZTETES
Megdontt keszulekek elcsuszasa!
Csontore/s/ zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas elln.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leesö alkatreszek miatti sérülé
Biztositsa az alkatreszt leeses ellen.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részeinek vagy az ügyfél lakásanak (pl. padó) károso
dasa
Biztositsa az alkatreszt leeses elln.
Kovetelmeny:
A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
Eltavolitotta a felsb burkolatot.237
Eltávolította a mosószer-adagolót.→239
3.2.1 A gezérlopanel eltávolitása
-
- Távolítsa el a csavarokat (1).
-
Lazitsa meg a rogzitoelemeket (2, 3).
- Huzza ki a vezerloegyseg dugaszat.
- Távolitsa el azezérlopaneit.
3.2.2 A verzérlopanel telepitēse
Az elhelyezest forditott sorrendben végEZze.
Javitás
3.3 A mosószer-adagoló cseréje
Kovetelmeny:
A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.
3.3.1 A mosószer-adagoló eltávolítasa
-
Húzza ki a mosószer-adagoló rekeszt.
2.1.Nyomja le a fiokot (1). -
Távoltsa el a mosószer-adagoló rekeszt (2).
3.3.2 A mosószer-adagoló behelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.4 A mososzer-adagolofogantuyujanak csereje
Követelmeny:
A keszüléket levalasztotta az aramellatásrol.
A keszüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239
3.4.1 A mosószer-adagoló fogantúyujänak eltávolitasa
- Lazitsa meg a rogzittoelemeket.
- Távolítsa el masószer-adagoló rekesz fogantyúját.
3.4.2 A mososzer-adagoló fogantuyujanak behelyezese
Az elhelyezest forditott sorrendben végaze.
Javitás
3.5 Az ajtó cseréje
Kovetelmeny:
A keszüléket levalasztotta az aramellatársól.
A keszüleket leválasztotta a vizellátásrol.
Az ajto nyitva van.
3.5.1 Az ajto eltavolitasa
1.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülő tóbbi részeinek vagy az ügyfél lakásának (pl. padlo) károsodásá.
Biztositsa az alkatrzeszt leeses ellen.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.
Tavolitsa el csaivarokat (1).
- Felfelé húzva távolítsa el az ajtó.
3.5.2 Az ajto felhelyzese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.6 Az ajto alkatreszeinek csereje
VIGYAZAT
Nyitott zsané!
Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut
Kovetelmeny:
A keszüléket leválasztotta az aramellatásrol.
A keszüleket leválasztotta a yizellatársol.
Elavolitotta az ajtô,→241
3.6.1 Az ajto alkatreszeinek eltavolitasa
Kivulrol befele haladva szerelje szet az ajtot.
3.6.2 Az ajto alkatrészeinek felhelyezese
Az elhelyezest forditott sorrendben végezze.
Javitás
3.7 A gumitömités csereje
VIGYAZAT
Éles burkolatszeleki
Vagasi serulsek
Viseljen védokesztyut.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado' karso
dasa.
Biztositsa az alkatreszt leeses ellen.
Követelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a mososzer-adagolot. 239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250
3.7.1 A guminitites eltavolitasa
1.
FIGYELMEZTETES
Megdontott keszulekek elcsuszasa!
Csonttorez / zuzodasi serulisek
Biztositsa a keszulékeket elcsuszás Ellen.
Emelje fel elol a keszuleket.
- Lazitsa meg a csavarokat az elulso panel aljan (1).
- Engedje le a keszüléket.
Javitás
- Távolítsa el a szivattyúnál (2) levó csavarokat. 5.1. Lazítsa meg a keszülk hatso részen (1) levó csavarokat.
- Távolítsa el a felso burkolatot (2, 3).
6.1. Távolitsa el a csavarokat (1).
- Lazitsa meg a vezerölpanel rogztifoleemelt (2, 3). 3. Lazitsa meg a mososzer-adagoló hazanak csaiva
-
Távolitsa el a vezérólpaneelt.
-
Távolitsa el a belso dobvilagitás tartojat fent.
FIGYELEM
Sérûlt felèlèt kockázata!
A helyteLEN szerszámok hasznalatalaval megkarcolhataj a keszülék fe-lúfét.
A faszhtogyur elavolitasahoz kizarolag muanyag szerszamok kat hasznaljon.
Tavoltsa el fesztogyurut a tomttesb oeg ymuanyag szerszammal.
- Vegye ki tömtétst az elüso panelból.
- Vegye ki a kabelcsatlakozot az ajtózárðl.
Javitás
- Lazitsa meg a csavarokat az elulso panel tetején (3).
-
Távolítsa el az elülso panelt.
-
Szüntesse meg a tomlcsatlakozásokat.
- Tavolitsa el a gumitomitest.
3.7.2 Gumitōimits felhelyeze sé
FIGYELMEZTETES
Leeső alkatrészek veszélye a n em megfelelo telepités miatt!
Sérulés vagy a keszülék karosodásanak veszelye
Hüzza meg az üstsázjgumi szorítógyürjét 3,4 Nm nyomatékkal.
Az elhelyezest forditott sorrendben végezze
Javitás
3.8 Ajtozarcseere
Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasarok szamara, belernte yavitasi ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymét, hagy az ajtozar csereje utan egyk peckt elektrumuszerseznek elektrotechnikai bitzonsagi vizsgalatot kell végeznie a keszülk üzembe helyzese elott. A vizsgalatot vegzō smenzynek az adott orszag tovenyei, szabalyozásai és szabványai szerint meghatarozott képestellk ell rendelkezzie.
VESZÉLY
Aramutés veszelye aram alatt levə alkatreszek miatt!
Eletveszely a nem megfelelo javitas okozta aramutes miatt
Az elektromos alkatrzesek javatisat kizarolag képsett elektrumus-szeresz végeshti.
A javitas utan végeztessen a VDE 0701-nek vagy az orszagspecifikus szabályozásoknak megfelelo vizsgalatot.
VIGYAZAT
Éles burkolatsélek!
Vagási sérulésk
Viseijenvedökesztzyt.
FIGYELMEZTETES
Megdontt keszulékek elcsuszasa!
ontorres /zuzodasi serulisek
Biztositsa a keszulkeket elcsuszas elln.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miattl
Leesə alkatreszek miatti serulés.
Biztositsa az alkateszt leeses ellen.
FIGYELEM!
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részlének vagy az ügyfél lakásnak (pl. pálo) károsodása.
Biztosltsa az alkatreszt leeses ellen.
Kovetelmeny:
A keszuleket levalasztotta az aramellatasrol.
A keszuleket levalasztotta a vizellatásrol.
A keszülékek szabadon hozzaférhétök.
Eltávolitotta a felsó burkolatot.→237
A gezérlopanelt eltvollották.
Eltávolitotta az aitót.241
A fesztogyurut eltavolitottak.
Az elülsö panelt elṭayolitottak.
A gumitomést eltyolitttak.
3.8.1 Az ajtózár eltávolitása
- Valassza le az ajtózár csatlakozóját.
- Lazitsa meg az ajtózárat.
3. Vegye ki az ajtózárat.
Javitás
3.8.2 Az ajtózár behelyezese
Az elhelyezest forditott sorrendben végezze.
Éles burkolatszeleki
Vagasi serulsek
Viseljen védokesztuy.
FIGYELMEZTETES
Megdontt keszulekek elcsuszasa!
Csonttore / zuzodasi serulesek
Biztositsa a keszulekeket elcsuszas elln.
VIGYAZAT
Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles
Biztositsa az alkatreszt leeses elln.
FIGYELEMI
Leeső alkatrészek veszélye a kioldott csavarok miatt!
A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso
asa.
Biztositsa az alkatreszt leeses elln.
Kovetelmeny:
A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagoló.→239
A gezérlopanelt eltavolitottak.
- Húzza ki a belsö dovvilágítás tartóját a készülékból.
- Valassza le az elektromos csatlakozokat.
- Távolítsa el a belsó dobvilagilasta a belsó dobvilagitas tartójábol.
3.9.2 A belso dobvilagitas telepitese
Az elhelyezest forditott sorrendben végEZe.
Javitás
3.10 A szivattyufedel cserede
Követelmeny:
A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vízellátársól.
3.10.1 A szivattyufedel eltavolitasa
- Nyissa fea szivattyfedelét.
- Távolítsa el a szivattyú fedelet.
3.10.2 A szivattyfedel telepitese
Az elhelyezest forditott sorrendben végaze.
Javitás
3.11 Az elülsö panel cseréje
VIGYAZAT
Éles burkolatszeleki!
Vagasi serüleşek
▶ Viseljen védokesztyüt
Kovetelmeny:
A keszüléket levalasztotta az aramellatársól.
A készüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239
Eltavolitotta az ajt,-241
A gumitomést elávolitták.
Eltavolitota szivatutyufedelet.→250
3.11.1 Az elulso panel eltavolitasa
1.
FIGYELMEZTETES
Megdontott keszulekek elcsuszasa!
Csontortes /zuzdəsi sertsele Bitzositsa a keszülekeket elcsuszxs elln.
Emelie fel elol a keszuleket.
- Távolitsa el az aljáról csavarokat (1).
- Engedje la keszüléket.
Javitás
4.1. Távolitsa el csavarokat (1).
- Tolja a felso burkolatot a keszulek hatsrresze fele (2).
- Felemelve (3) tavolitsa el a felso burkolatot.
5.1. Távolítsa el acsavarokat (1).
- Lazitsa meg a rogzitolemeket (2, 3).
- Távolítsa el a cezérlöpanelt.
7.
VIGYAZAT
Leeso alkatreszek veszelye a kioldott cavarok miatt! Leeso alkatreszek miatti sereules.
Biztositsa az alkatreszt leeses elln.
Javitás
FIGYELEMI
Leesō alkatreszek veszélye a kioldott csavarok miatt!
A keszülek tóbbi részeinek yagy az ügyfel lakásnak (pl. padlo) károsodásá.
Biztositsa az alkatreszt leeses elln.
Tavolitsa el csavekarokat az elejerol, haladjon alulrol felfelé (2, 3).
- Távolítsa el az elülsö panelt.
3.11.2 Az elulso panel telepitese
Az elhelyezest forditott sorrendben végEZe.
