NAUDOJIMO INSTRUKCIJA SC 4 EasyFix Preium Kärcher

Tvaika katls ir aizkałkojies

→ Veiciet tvaika katla atkałkošanu.

Tvaika katls ir aizkalkojies

→ Veiciet tvaika katla atkałkošanu.

Tehniskie dati

Strāvas pieslēgums

Spriegums 220-240	V
	1~50-60 Hz

Bendrieji nurodymai.	LT 5
Saugos įranga	LT 5
Prietaiso aprašymas	LT 6
Trumpa instrukcija	LT 6
Naudojimas	LT 6
Priedų naudojimas.	LT 7
Priežiūra ir aptarnavimas.	LT 8
Pagalba gedimų atveju	LT 9
Techniniai duomenys.	LT 9
Specialūs priedai	LT 10

Bendrieji nurodymai

Gerbiamas kliente,

Prieš pradėdami naudoti jsigytą jrenginį, perskaitykite originalią naudojimo instruk-

ciją ir pridėtus saugos reikalavimus. Vadovaukitės šiais dokumentais. Išsaugokite abu šiuos dokumentus, kad galėtumėte naudotis jais vėliau arba perduoti kitam savininkui.

Naudojimas pagal paskirti

Garintuvą naudokite tik namų ūkyje.

Jrenginys skirtas valyti garais ir gali būti naudojamas kartu su pritaikytais priedais, kaip aprašyta šioje naudojimo instrukcijoje. Valymo priemonių naudoti nereikia. Būtinai laikykitės saugos reikalavimų.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms.

Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Elektros ir elektroniniuose prietaisuose dažnai būna dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios dalys būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Simboliai ant prietaiso

Garai

DÉMESIO – pavojus nusiplikyti

DĖMESIO – perskaitykite naudojimo instrukciją!

Komplektacija

Jūsų prietaiso tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos prietaiso detalės.

Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Atsarginès dalys

Naudokite tik originalias KÄRCHER atsargines dalis.

Atsarginių dalių apžvalgą rasite šios naudojimo instrukcijos pabaigoje.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Saugos jranga

ATSARGIAI

Saugos jranga saugo naudotoją, todél jos negalima keisti ar nenaudoti.

Slègio reguliatorius

Slėgio regulatorius darbo metu palaiko kiek įmanoma pastovesnį boilerio slėgį. Pasiekus didžiausią darbinį boilerio slėgį kaitinimas išjungiamas, o boileryje nukritus slėgiui dėl atiduodamo garo kaitinimas vėl jjungiamas.

Boilerio termostatas

Jei jvykus klaidai boileryje nėra vandens, temperatūra jame kyla. Boilerio termostatas išjungia šildymą. Naudoti boilerį įprastiniu režimu galima tik jį pripildžius.

Apsauginis termostatas

Jei jvykus klaidai sugenda slėgio reguliatorius bei boilerio termostatas ir prietaisas perkaista, tuomet ji išjungia apsauginis termostatas.

Norėdami atstatyti apsauginį termostatą kreipkitės į atitinkamą KÄRCHER klientų aptarnavimo tarnybą.

Techninės priežiūros dangtelis

Techninės priežiūros dangtelis tuo pačiu yra ir viršslėgio vožtuvas. Viršslėgio vožtuvas apsaugo boilerį nuo garo slėgio.

Jei slėgio reguliatorius sugenda ir boileryje ima kilti garo slėgis, viršslėgio vožtuvas atsiveria ir garas išeina per techninės priežiūros dangtelį.

Dél pakartotinio prietaiso paleidimo po ilgesnio laiko kreipkitės į atsakingą KÄRCHER klientų aptarnavimo tarnybą.

Prietaiso aprašymas

→ Paveikslus rasite 4 išlankstomame psl.

A1 Vandens rezervuaras

A2 Švaraus vandens bako pildymo anga

A3 Jungiklis – jjungtas

A4 Jungiklis – išjungtas

A5 Kontrolinė šildymo lemputė (ŽALIA)

A6 Kontrolinė vandens trūkumo lemputė (RAUDO-NA)

A7 Rankena nešimui

A8 Priedų laikiklis

A9 Priedų laikiklis

A10 Techninės priežiūros dangtelis

A11 Elektros laido laikiklis

A12 Antgalio grindims laikiklis

A15 Vairuojamasis ratukas

B1 Garo pistoletas

B2 Garo srauto reguliatorius

B3 Atblokavimo mygtukas

B4 Garų kiekio pasirinkimo jungiklis (su apsauga nuo vaikų)

B5 Garo tiekimo žarna

C1 Taškinis antgalis

C2 Apvalus šepetėlis Juodas

C3 Apvalus šepetėlis Raudonas

C4 Galingas antgalis

C5 Apvalus šepetėlis Didelis

D1 Rankinis antgalis

D2 Frotinė įmautė

D3 Mikropluošto apmušalas

E1 Ilginimo vamzdžiai (2 vnt.)

E2 Atblokavimo mygtukas

F1 Antgalis grindims

F2 Šoninės atvartos

F3 Mikropluošto grindu šluostė

F4 Mikropluošto grindu 2 vnt. šluostė

G1 Kalkių šalinimo antgaliai

Trumpa instrukcija

→ Paveikslėlius rasite 2 psl.

Paveikslas 1

→ Iki žymės „MAX“ pripildykite vandens baką.

Paveikslas 2

→ lkiškite elektros laido kištuka.

→ Ájunkite prietaisà.

Paveikslas 3

→ Kontrolinė šildymo lemputė mirksi žaliai. Kol nuolat žiba šildymo kontrolinė lemputė, garintuvas yra paruoštas naudoti.

Paveikslas 4

→ Prijunkite priedus prie garų pistoleto.

→ Paspauskite garo svirtj.

Naudojimas

→ Paveikslus rasite 3 išlankstomame psl.

Sumontuokite priedus

Paveikslas A

→ Jstatykite ir užfiksuokite valdymo ritinėlj ir ratukus.

Paveikslas B

Paveikslas C

→ Reikalingus priedus (žr. skyrių „Priedų naudojimas“) sujunkite su garų pistoletu. Atvirą priedo galą užmaukite ant garų pistoleto ir stumkite jį tol, kol užsifiksuos pistoleto atblokavimo mygtukas.

Paveikslas D

→ Jeigu būtina, naudokite ilginamajj vamzdj. Sujunkite vieną ar abu ilginamuosius vamzdžius su garų pistoletu. Pageidaujamus priedus užmaukite ant laisvo ilginamojo vamzdžio galo.

Priedų išmontavimas

→ Garų kiekio pasirinkimo jungiklj nustatykite atgal (garų svirtis užblokuota).

Paveikslas E

→ Jei norite nuimti priedus, spauskite fiksatorių ir nutraukite detales vieną nuo kitos.

Vandens bako pildymas

Vandens baką galite pildyti bet kada.

DÈMESIO

Nenaudokite kondensuoto skalbinių džiovintuvo van- dens!

Nepilkite jokių valymo priemonių ar kitų priedų (pavyzdžiui, kvepalų)!

Nenaudokite gryno destiliuoto vandens! Naudokite ne daugiau kaip 50% destiliuoto vandens su 50% vandens iš čiaupo.

Nenaudokite surinkto lietaus vandens.

Vandens baką galite tiesiai ant prietaiso arba nuėmę nuo jo.

Vandens bako pildymas jì nuèmus

→ Vandens baką patraukite vertikaliai j viršų.
→ Laikydami vandens baką vertikaliai, pripildykite jį iki žymės „MAX“.
→ Istatykite vandens baką ir paspauskite žemyn, kol jis užsifiksuos.

Vandens bako pildymas tiesiai ant prietaiso

→ Per pripildymo piltuvėlį jpilkite vandens iš indo į baką. Pripildykite iki žymės „MAX“.

Prietaiso jjungimas

→ Prietaisą statykite ant tvirto pagrindo.
→ Jkiškite prietaiso kišuką i kištukinį lizda.
→ Norėdami jjungti įrenginį, paspauskite jjungimo mygtuką.

Pastaba

Jei boileryje néra arba yra per mažai vandens, įsijungia vandens siurblys, pumpuojantis vandenį i boilerio baką. Bako pildymas gali trukti kelias minutes.

→ Palaukite, kol kontrolinė šildymo lemputė nuolat žibės.

Garintuvas paruoštas darbui.

Vandens lygio pildymas

Jei vandens bake trūksta vandens, kontrolinė vandens trūkumo lemputė mirksi raudonai ir pasigirsta garso signalas.

→ Iki žymės „MAX“ pripildykite vandens baką.

Pastaba

Vandens siurblys trumpais intervalais bando pildyti boilerj. Jei užpildymas buvo sėkmingas, raudona kontrolinė lemputė užgęsta.

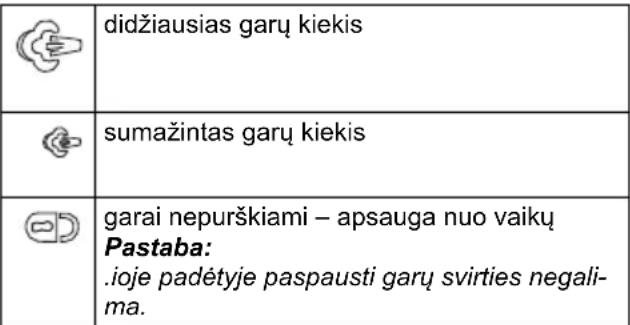

Garo kiekio reguliavimas

Garų kiekio pasirinkimo jungikliu reguliuojamas išeinančių garų kiekis. Pasirinkimo jungiklis turi tris padėtis:

→ Pasirinkimo jungiklj nustatykite ties reikalingu garų kiekiu.
→ Jjunkite garų svertą, o garų pistoletą pirmiausia laikykite nukreipę i medžiagą, kol garai ims purkšti tolygiai.

Prietaiso išjungimas

PaveikslasG

→ Norėdami išjungti įrenginį, paspauskite išjungimo mygtuką.

Paveikslas H

→ Spauskite garų svertą tol, kol nebus purškiami ga- rai. Dabar katile slėgio nebėra.
→ Apsaugą nuo vaikų nustatykite atgal (garų svirtis užblokuota).
→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Pašalinkite iš vandens bako likusj vandenj.

Prietaiso laikymas

Paveikslas I Paveikslas J

→ Ilginamaji vamzdį įkiškite į didžiuosius priedų laiki- klius.
→ Uždėkite rankinį purkštuką ir taškinį antgalį ant ilginamojo vamzdžio.
→ Didelj apvalų šepetį pritvirtinkite ant taškinio antgalio.
→ Mažą apvalų šepetį ir purkštuką įkiškite į vidurinius priedų laikiklius.
→ Grindų antgalį pakabinkite ant laikiklio.
→ Garų tiekimo žarną vyniokite aplink ilginamajį vamzdį, o garų pistoletą įkiškite į grindų antgalį.

Priedų naudojimas

Svarbūs nurodymai dėl naudojimo

Grindų valymas

Rekomenduojama prieš naudojant garintuvą nušluoti arba nusiurbti grindis. Taip pašalinsite nuo grindų purvą ir palaidus nešvarumus dar prieš drėgną valymą.

Tekstilės atnaujinimas

Prieš valydami garintuvu, visada patikrinkite ant už-dengtos vietos, ar garai negadina tekstilės: pirmiausia išgarinkite, tada išdžiovinkite ir po to patikrinkite, ar nepakito spalva ir forma.

Padengtų papildomu sluoksniu ar lakuotų paviršių valymas

Būkite atsargūs valydami lakuotus ar plastiku padengtus paviršius, pavyzdžiui, virtuvės ir svečių kambario baldus, duris, parketą, nes gali ištirpti vaškas, baldų politūra, plastiko sluoksniai arba spalva ar atsirasti dėmių. Valydami tokius paviršius trumpai pagarinkite šluostę ir ją valykite paviršių.

DÈMESIO

Jokiu būdu nenukreipkite garų srauto į suklijuotus kraštus, nes iširs suklijuotas profilis. Nevalykite prietaisu neizoliuotų medinių ar parketo grindų.

Stiklo valymas

Esant žemai lauko temperatūrai, pirmiausia žiemą, sušildykite lango stiklą lengvai garindami visą stiklo paviršių. Tokiu būdu išvengsite paviršiaus įtampos, dėl kurios gali įtrūkti stiklas.

Po to nuvalykite langą rankiniu antgaliu ir įmaute. Vandeniui pašalinti naudokite stiklų valytuvą arba sausai nutrinkite šluoste.

DÈMESIO

Nekreipkite garų ant nulakuotų lango rémo vietų, kad jų nesugadintumėte.

Garų pistoletas

Galite naudoti garų pistoletą be priedų, pavyzdžiui:

– nedidelėms raukšlėms pašalinti iš kabančių drabužių garinkite 10-20 cm atstumu.

– norėdami nuvalyti dulkes nuo augalų. Valykite 20-40 cm atstumu.

– norėdami nuvalyti dulkes, truputį pagarinkite šluostę ir tuomet valykite baldus.

Taškinis antgalis

Kuo arčiau purvinos vietos yra taškinis antgalis, tuo geriau išvalysite, nes iš antgalio garai sklinda intensyviausiai, o temperatūra yra aukščiausia. Ypač puikiai tinka sunkių prieinamų vietų, siūlių, armatūrų, nutekamųjų vamzdžių, praustuvų, klozetų, žaliuzių arba radiatorių valymui. Dideles kalkių nuosėdas prieš valant garais galima sudrėkinti actu ar cintrinos rūgštimi, palaukti 5 minutes ir leisti išgaruoti.

Paveikslas B

Sumontuokite taškinj antgalj ant garo pistoleto.

Apvalus šepetys (mažas)

Apvalų šepetį galima sumontuoti kaip papildymą ant taškinio antgalio. Valant šepečiu galima lengvai pašalinti sukietėjusius nešvarumus.

DÉMESIO

Netinka jautrių paviršių valymui.

Paveikslas C

→ Apvalų šepetį pritvirtinkite ant taškinio antgalio.

Galingas antgalis

Galingą antgalį galima sumontuoti kaip papildymą ant taškinio antgalio.

Galingas antgalis didina garų išėjimo greitį. Todėl šis galingas antgalis puikiai tinka valyti itin įsisenėjusius nešvarumus, kampus ir siūles ir pan.

Paveikslas C

→ Atsižvelgiant j apvalų šepetėlj galingą antgalį reikia tvirtinti prie taškinio antgalio.

Apvalus šepetys (didelis)

Apvalų šepetį galima sumontuoti kaip papildymą ant taškinio antgalio. Apvaliu šepečiu galite valyti didelius užapvalintus plotus (pvz., praustuvus, dušo padėklus, vonias, virtuvės plautuves).

DÉMESIO

Netinka jautrių paviršių valymui.

Paveikslas C

→ Apvalų šepetį pritvirtinkite ant taškinio antgalio.

Rankinis purkštukas

Užtraukite įmautę ant rankinio antgalio. Ypač puikiai tinka nedideliems plaunamiems paviršiams, dušo kabinoms ir veidrodžiams.

Paveikslas B

→ Sumontuokite rankinj antgalj ant garo pistoleto.

Grindų antgalis

Tinka visoms plaunamų sienų ir grindų dangoms, pvz., akmeninėms dangoms, plytelėms ir PVC dangoms. Labiau užterštus paviršius valykite ilgiau, kad garai galėtų geriau įsiskverbti į paviršių.

Pastaba

valymo priemonių likučiai arba priežiūros emulsija, vis dar esantys ant valomojo paviršiaus, valant garu gali palikti žymes, kurios naudojant dažniau išnyksta.

Paveikslas D

→ Prijunkite ilginamuosius vamzdžius prie garo pistoleto.

→ Prijunkite grindu antgalj prie ilginamojo vamzdžio.

Paveikslas F

→ Pritvirtinkite grindų šluostę prie grindų antgalio.

– Ilginamaji vamzdj paverskite stipriai j priekj tiek, kad jis būtų vertikalus ir šoninės atvartos atsilenktų atgal.

– Pastatykite grindų antgalį ant grindų šluostės taip, kad šoninės atvartos įslystų į abi grindų šluostės kilpas.

– Vél atlenkite ilginamajj vamzdj atgal, kad užsifik-suotų šoninės atvartos ir šluostė įsitvirtintų grindų antgalyje.

Istatykite grindu antgalj.

Paveikslas I

→ Nutraukę darbą, pakabinkite grindų antgalį ant laikiklio.

Priežiūra ir aptarnavimas

Boilerio skalavimas

Boilerj plaukite ne vėliau kaip po 10 bako pripildymų.

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Palaukite, kol garintuvas atvės.
→ Ištuštinkite vandens baką.
→ Išimkite priedus iš priedų laikiklių.

Paveikslas K

→ Atidarykite techninės priežiūros dangtelį. Tam atvirą ilginamojo vamzdžio galą uždėkite ant garintuvo techninės priežiūros dangtelio, užfiksuokite nukreipiančiojoje ir užsukite.
→ Pripildykite boilerj vandens ir smarkiai supurtykite. Taip išsijudins kalkių nuosėdos, susikaupusios boilerio dugne.

Paveikslas L

→ Išleiskite iš katilo visą vandenį.

Boilerio kalkių šalinimas

Ant boilerio sienelių nusėda kalkės, todėl rekomenduojame šalinti kalkes tokiais intervalais (BP=boilerio pildymas):

Kietumas ° dH mmol/l TF
I minkštas 0-7 0-1,3 100
II vicutinio kietumo 7-14 1,3-2,5 90
III kieta	14-21 2,5-3,8 75
IV labai kieta	>21	>3,8	50

Pastaba

Apie savo vandentiekio vandens kietumą sužinosite pa-siteiravę miesto vandentiekio tarnyboje.

→ Ištraukite prietaiso kištuką iš kištukinio lizdo.
→ Palaukite, kol garintuvas atvės.
→ Ištuštinkite vandens baką.
→ Išimkite priedus iš priedų laikiklių.

Paveikslas K

→ Atidarykite techninės priežiūros dangtelį. Tam atvirą ilginamojo vamzdžio galą uždėkite ant garintuvo techninės priežiūros dangtelio, užfiksuokite nukreipiančiojoje ir užsukite.

Paveikslas L

→ Išleiskite iš katilo visą vandenj.
→ Norėdami pašalinti kalkes, naudokite „KÄRCHER“ kalkių šalinimo lazdelę. Šalindami kalkes, atkreipkite dėmesį į ant pakuotės nurodytas tirpalo dozavimo nuorodas.
→ Ipilkite nukalkinimo tirpalą i boilerį ir palaukite apie 8 valandas.
→ Po 8 valandų išpilkite kalkių šalinimo tirpalą. Prietaiso šildytuve dar yra tirpalo likučių, todėl jį du ar tris kartus išskalaukite šaltu vandeniu, norėdami pašalinti visus kalkių šalinimo tirpalo likučius.

Paveikslas L

→ Išleiskite iš katilo visą vandenj.
→ Nusausinkite maitinimo kabelio laikiklj.
→ Prisukite techninės priežiūros dangtelį prie ilginamojo vamzdžio.
→ Vandens rezervuaro pildymas
→ Garintuvas paruoštas darbui.

Priedų priežiūra

Pastaba

Grindų šluostė ir rankinio antgalio įmautė jau išplauti ga- mykloje, todėl juos galima iš karto naudoti su garintuvu.

→ Purvinas šluostes ir jmautes plaukite skalbyklėje, 60 °C temperatūroje. Nenaudokite minkštiklių, kad šluostės gerai sugertų nešvarumus. Frotinės šluostės pritaikytos džiovyklei. Mikropluošto šluostės nepritaikytos džiovyklei.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Prietaisas ilgai kaista

Užkalkėjo boileris

→ Nukalkinkite boilerj.

Nèra garo

Kontrolinė vandens trūkumo lemputė mirksi raudonai ir pasigirsta garso signalas

Vandens bake néra vandens.

→ Iki žymės „MAX“ pripildykite vandens baką.

Kontrolinė vandens trūkumo lemputė žiba raudonai

Boileryje nėra vandens. Suveikė siurblio apsauga nuo perkaitimo.

→ Išjunkite prietaisą.
→ Vandens rezervuaro pildymas
→ Ájunkite prietaisà.

Netinkamai jdėtas arba užkalkėjęs vandens bakas.

→ Išimkite ir išplaukite vandens baką.
→ Jstatykite vandens baką ir paspauskite žemyn, kol jis užsifiksuos.

Garo srauto reguliatoriaus nejmanoma paspausti

Garų svertas uždarytas sklende / apsauga nuo vaikų.

→ Garų kiekio pasirinkimo jungiklj nustatykite i priekį.

Didelis vandens išpurškimas

Užkalkėjo boileris

→ Nukalkinkite boilerj.

Techniniai duomenys

Elektros srovė
Įtampa 220-240	V1~50-60 Hz
Saugiklio rūšis IPX4
Apsaugos klasė l
Galia
Kaitinimo galia 2000 W
Didžiausias darbinis slėgis 0,35 MPa
Įkaitimo laikas 4 Minutės
Garų kiekis
Nuolatinis garų pūtimas	50 g/min
Slėgis, maks.	110 g/min
Pripildymo kiekis
Vandens bakas 0,8 l
Šildytuvas 0,5 l
Matmenys
Svoris (be priedų) 4,1 kg
Ilgis 350 mm
Plotis 280 mm
Aukštis 270 mm

Gamintojas pasilieka teisę keisti techninius duomenis!

Specialūs priedai

Užsakymo numeris

Mikropluošto šluosčių rinkinys grindų 2.863-020 antgalui Comfort PlusAukštos kokybės mikropluošto 2 minkštos grindų šluostės.

Mikropluošto šluosčių rinkinys, 2.863-174minkšta įmautėAukštos kokybės mikropluošto 2 minkšti užvalkalai.

Frotinės įmautės 6.370-9905 medvilninės įmautės

Apvalių šepetėlių rinkinys 2.863-0584 apvalūs šepetėliai taškiniam antgalui

Apvalių šepetėlių rinkinys su žalvario 2.863-061šeriaisjsisenėjusiems nešvarumams šalinti. Idealiai tinka ne-jautriems paviršiams.

Apvalus šepetėlis su grandikliu 2.863-140Apvalus šepetėlis su dviem eilėm karščiui atsparių še-rių ir grandikliu. Netinka jautriems paviršiams.

Didelis apvalus šepetys 2.863-022Didelis valomas plotas suteikia dar daugiau galimybių naudoti ypač dideliems paviršiams.

Galintas antgalis ir ilgintuvas 2.884-282Sunkiai prieinamoms vietoms (pvz., kampams) sti-priau valyti.

Ypač galingas garų šepetys 2.863-159Valymo užduotims, kurios įveikiamos tik stipriai švei-čiant

Tekstilės priežiūros antgalis 4.130-390Drabužiams ir tekstilės gaminiams atnaujinti.

Sienų apmušalų nuėmimo įranga 2.863-062Tapetams ir tapetų klijų likučiams šalinti

Kalkių šalinimo antgaliai (9 vnt.) 6.295-206

3MICT

3Mict UK 5
