ARM 32 - žoliapjovė BOSCH - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai ARM 32 BOSCH PDF formatu.
| Savyb17s | I61samia informacija |
|---|---|
| Produkto tipas | Elektrinis vejapjov17 |
| Pjovimo plotis | 32 cm |
| Pjovimo auk61tis | 3 reguliuojamos pozicijos (20-60 mm) |
| Galia | 1200 W |
| Surinkimo dėklo talpa | 31 litrai |
| Valdymo skydelis | Ergonomi61ka rankena su saugos jungikliu |
| Svoris | 6,8 kg |
| Naudojimas | Tinka ma7eoms vejoms iki 300 m b2 |
| Prie7ei6bra | Valyti peil2f ir d17kl05 po kiekvieno naudojimo, reguliariai gal2bti peil2f |
| Saugumas | Saugos jungiklis, apsauga nuo perkrovos |
| Bendroji informacija | Tylus veikimas, ma7eas energijos suvartojimas |
Dažnai užduodami klausimai - ARM 32 BOSCH
Naudotojų klausimai apie ARM 32 BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo žoliapjovė PDF formatu nemokamai! Raskite savo instrukciją ARM 32 - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. ARM 32 prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA ARM 32 BOSCH
Lietuviškai.... Puslapis 177
Deutsch | 3
Deutsch
Sicherheitshinweise
Atvienojiet instrumenta kontaktdakšu no elektrotikla kontaktligzdas:
Dèmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Pavaizduotų simbolių paaiškinimas
Bendrasis įspėjimas apie pavojų.
Atidžiai perskaitykite šią naudojimo instrukciją.
Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės.
Jspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo.
Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus.
Prieš pradėdami sodo priežiūros įrankį reguliuoti ar valyti, susipainiojus laidui arba alikdami sodo priežiūros įrankį žiūros net ir trumpam laikui, jį te ir iš kištukinio lizdo ištraukite . Saugokite, kad maitinimo laido ektų pjovimo peiliai.
Netaikoma.
Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nustos veikti. Išjungus riežiūros įrankio variklį, peiliai į laiką sukasi ir gali sužeisti.
Nenaudokite sodo priežiūros jrankio, kai lyja, ir nepalikite jo lyjant lauke.
Imkitės apsaugos priemonių nuo elektros smūgio.
Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai.
Naudojimas
▶ Niekada neleiskite sodo priežiūros įrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros įrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje.
178 | Lietuviškai
▶ Šis sodo priežiūros įrankis néra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu.
Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų.
▶ Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų.
▶ Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.
▶ Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis.
▶Rūpeestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus.
▶ Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas.
▶Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
►Esant blogoms oro sąlygoms, ypač artėjant audrai, su žoliapjove nedirbkite.
▶ Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia.
- Dirbdami eikite lètai, niekada neskubékite.
▶ Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio.
▶Dirbti šlaituose gali būti pavojinga.
– Nepjaukite ypač stačiuose šlaituose.
– Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite.
– Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn.
- Keisdami kryptj šlaituose būkite ypač atsargūs.
Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs.
▶Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs.
▶Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję.
▶ Jungdami variklj, sodo priežiūros įrankio neverskite, nebent tai yra būtina jį jjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jį galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos.
Lietuviškai | 179
▶ Sodo priežiūros įrankį jjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodu ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių.
▶ Niekada nekiškite rankų arti besisukančių dalių arba po jomis.
- Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos.
▶ Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis.
▶ Nedarykite jokių sodo priežiūros įrankio pakeitimų. Neleistinai pakeistas sodo priežiūros įrankis gali būti mažiau saugus, skleisti didesnį triukšmą ir vibraciją.
▶ Reguliariai tikrinkite jungiamajj laidą ir naudojamą ilginamajj laidą. Pažeisto laido nejunkite j elektros tinklą arba jo nelieskite, kol jis neatjungtas nuo elektros tinklo. Kai pažeistas laidas, yra pavojus prisiliesti prie dalių su įtampa. Imkitės priemonių apsisaugoti nuo elektros smūgio keliamų pavojų.
Ištraukite kištuką iš kištukinio lizdo:
– visada, kai pasišalinate nuo sodo priežiūros įrankio,
– prieš šalindami jstrigusias kliūtis,
- kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate,
- atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto,
- jei sodo priežiūros įrankis pradeda nejprastai vibruoti (nedelsdami patikrinkite).
ljungimas i elektros tinkla
▶ Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis.
▶ Prietaisą rekomenduoja jungti tik j tokį kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu.
- Keisdami prietaiso laidą naudokite tik gamintojo nurodytą maitinimo laidą, užsakymo Nr. ir tipas nurodyti naudojimo instrukcijoje.
▶ Kištuko niekada nelieskite šlapiomis rankomis.
▶ Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jį galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų.
- Ilginamasis laidas turi būti naudojimo instrukcijoje nurodyto skerspjūvio ir apsaugotas nuo aptaškymo. Kištukinė jungtis jokiu būdu negali būti vandenyje.
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
Elektrosauga
►Dèmesio! Prieš pradèdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.
▶ Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi.
- Atsargiai -nelieskite besisukančio peilio.
180 | Lietuviškai
Jūsų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Naudoti tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje.
Leidžiama naudoti tik H05VV-F, H05RN-F arba IEC (60227 IEC 53, 60245 IEC 57) tipo ilginamuosius laidus.
Jei su prietaisu naudojate ilginamaji laidą, jo skersmuo turi atitikti žemiau pateiktus reikalavimus:
- 1,0 mm²: maksimalus ilgis 40 m
- 1,5 mm ^2 : maksimalus ilgis 60 m
- 2,5 mm ^2 : maksimalus ilgis 100 m
Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su jžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio jžeminimo laidu.
Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centra.
▶ATSARGIAL: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke.
Laidų jungtys turi būti sausos ir negulėti ant žemės.
Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklį (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą.
Nuorodos gaminiams, kurie parduodami ne DB:
DÉMESIO: siekiant užtikrinti jūsų saugumą reikia, kad prie sodo priežiūros įrankio pritvirtintas kištukas būtų sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis turi būti apsaugota nuo aptaškymo, pagaminta iš gumos arba aptraukta guma. Ilginamasis laidas turi būti su laido įtempimo sumažinimo įtaisu.
Reguliariai reikia tikrinti, ar nėra jungiamojo laido pažeidimo požymių; jį leidžiama naudoti tik nepriekaištingos būklės.
Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse.
Techninė priežiūra
Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinemis.
▶ Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti.
▶ Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo.
▶ Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.
▶ Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius.
▶Jsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch.
Lietuviškai | 181
▶ Prieš padėdami sodo priežiūros įrankį sandėliuoti, jį švariai nuvalykite ir pašalinkite likučius. Jei reikia, valykite minkštu sausu šepečiu.
Simboliai
Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome jsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu.
Simbolis Reikšmė
| Judėjimo kryptis | |
| Reakcijos jėgos kryptis | |
| Mūvėkite apsauginėmis pirštinėmis | |
| Masė | |
| Jjungimas | |
| Išjungimas | |
| Leidžiamas veiksmas | |
| Draudžiamas veiksmas | |
| Papildoma įranga ir atsarginės dalys |
| Masė | |
| I | Jjungimas |
| O | Išjungimas |
| √ | Leidžiamas veiksmas |
| X | Draudžiamas veiksmas |
| Papildoma jranga ir atsarginės dalys |
Elektrinio įrankio paskirtis
Sodo priežiūros įrankis skirtas žolei privačiose valdose pjauti.
Techniniai duomenys
| Žoliapjovė Rotak 32 | |
| Gaminio numeris 3 600 H85 B.. | |
| Nominali naudojamoji galia | W 1200 |
| Pjovimo plotis | cm 32 |
| Pjovimo aukštis | mm 20 – 60 |
| Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jeijtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. | |
| Prašome atkreipti dėmesį j jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. | |
Žoliapjové Rotak 32
| Žolės surinkimo krepšio talpa | I | 31 |
| Svoris pagal „EPTA-Procedure 01:2014" | kg 7,0 | |
| Apsaugos klasė | ☐/II | |
| Serijos numeris | žr. firminėje lentelėje ant sodo priežiūros įrankio | |
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Prašome atkreipti dėmesį j įjūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis.
Informacija apie triukšmą ir vibraciją
Triukšmo emisijos vertės nustatytos pagal EN 60335-2-77. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 79 dB(A); garso galios lygis 93 dB(A). Paklaida K = 1 dB.
Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60335: a h < 2, 5 m/s ^2 , K = 1,5 m/s ^2 .
Atitikties deklaracija CE
Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka privalomus Direktyvų 2011/65/ES, 2014/30/ES, 2006/42/EB, 2000/14/EB reikalavimus ir jų pakeitimus bei šiuos standartus: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EB: garantuotas garso galios lygis 94 dB(A). Atitikties įvertinimas atliktas pagal priedą VI.
Produkto kategorija: 32
Notifikuota jstaiga:
TÜV Rheinland Intercert Kft., Budapest, Hungary, Nr. 1008
Techniné byla (2006/42/EB, 2000/14/EB) laikoma:
Montavimas ir naudojimas
| Veiksmas Pav. Puslapis | |

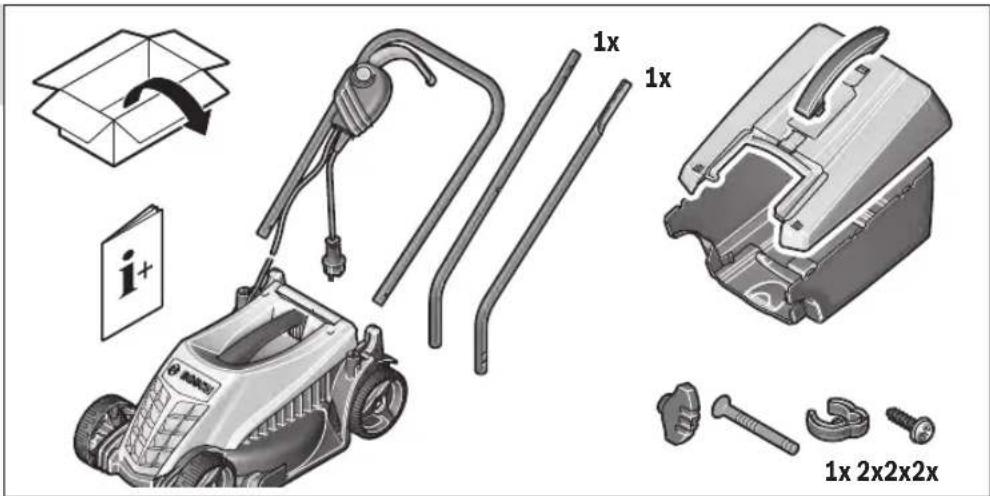

| Tiekiamas komplektas 1 184 | |

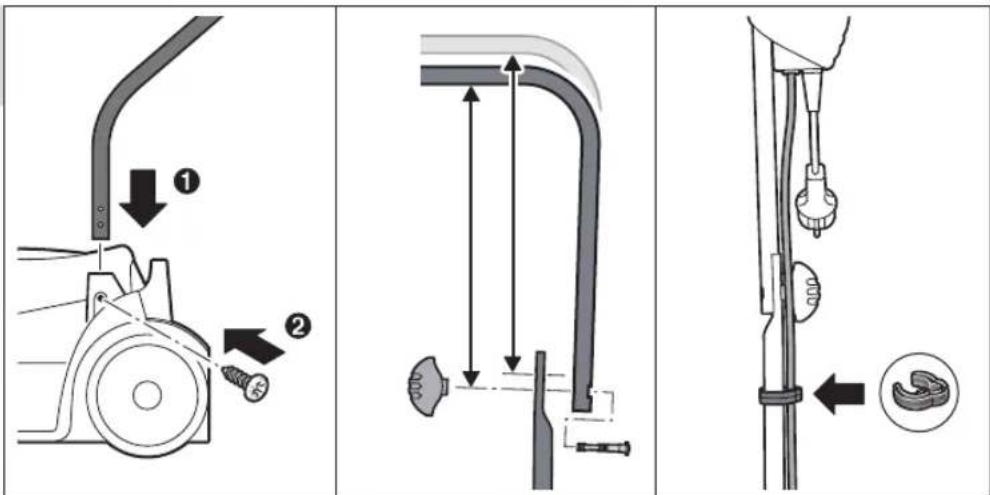

| Rankenos montavimas | 2 184 |
| Žolės surinkimo krepšio montavimas | 3 184 |
| Žolės surinkimo krepšio uždėjimas ir nuėmimas | 3 184 |
| Pjovimo aukščio nustatymas | 4 185 |
Veiksmas Pav. Puslapis
| Ilginamojo laido prijungimas 5 185 | |
| Jjungimas | 5 185 |
| Išjungimas | 5 185 |
| Darbo nuorodos | 5 - 6 185 - 186 |
| Peilio priežiūra | 7 186 |
| Papildomos įrangos pasirinkimas | 7 186 |
Gedimų nustatymas
Pożymiai Galima priežastis Pašalinimas
| Variklis neužsiveda | Néra tinklo įtampos | Patikrinkite ir įjunkite |
| Pažeistas kištukinis lizdas Naudokitės kitu kištukiniu lizdu | ||
| Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite | ||
| Suveikė saugiklis | Pakeiskite saugiklj | |
| Gali būti susidaręs kamštis | Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, ji pašalinkite (visada mūvėkite sodininko pirštinemis) | |
| Įsijungė variklio apsauginis įtaisas | Palaukite, kol variklis atvės ir nustatykite didesnj pjovimo aukštį | |
| Pjovimo aukštis šiomis sąlygomis yra per žemas | Nustatykite didesnj pjovimo aukštį | |
| Sodo priežiūros įrankis veikia su pertrūkiais | Pažeistas ilginamasis laidas Patikrinkite laidą ir, jei pažeistas, pakeiskite | |
| Pažeisti vidiniai sodo priežiūros įrankio laidai | Kreipkitės į remonto dirbtuves | |
| Įsijungė variklio apsauginis įtaisas | Palaukite, kol variklis atvės ir nustatykite didesnj pjovimo aukštį | |
| Sodo priežiūros įrankis pjauna nelygiai ir (arba) | Per mažas pjovimo aukštis | Nustatykite didesnj pjovimo aukštį |
| Atšipę peiliai | Peilio keitimas | |
| Sunkiai veikia variklis | Gali būti susidaręs kamštis | Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, ji pašalinkite (visada mūvėkite sodininko pirštinemis) |
| Atvirkščiai sumontuotas peilis | Tinkamai sumontuokite peilį | |
| Sodo priežiūros įrankį įjungus, nesisuka pjovimo peilis | Peilį blokuoja užstrigusi žolė | Sodo priežiūros įrankį išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinemis) |
| Atsilaisvinusi peilio veržlė arba varžtas | Užveržkite peilio veržlę arba varžtą (17 Nm) | |
| Labai stipriai vibruoja, kelia didelį triukšmą | Atsilaisvinusi peilio veržlė arba varžtas | Užveržkite peilio veržlę arba varžtą (17 Nm) |
| Pažeistas peilis | Peilio keitimas | |
F 016 L81 399 | (18.1.16) Bosch Power Tools
Lietuviškai | 183
Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba
leškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Šalinimas
Nemeskite sodo priežiūros įrankių į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Galimi pakeitimai.
184
1

