Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite ilustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su

200 | Lietuvių k.

maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizīka.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirti. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai

pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su perforatoriais ir skeliamaisiais plaktukais

Saugos nuorodos atliekant bet kokius darbus

▶ Naudokite klausos apsaugos priemones. Dėl triukšmo poveikio galima prarasti klausą.
Naudokite su elektriniu įrankiu pateiktą (-as) papildoma (-as) rankeną (-as). Nesuvaldžius elektrinio įrankio, galima susižaloti.
▶ Jei atliekate darbus, kurių metu darbo įrankis ar varžtas gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenu. Sukimo metu darbo įrankiui ar varžtui palietus laidą, kuriame yra įtampa, jis gali prisiliesti prie metalinių elektrinio įrankio dalių, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.

Saugos nuorodos dirbantiems su perforatoriais su ilgais gražtais

Visada pradėkite gręžti mažu greičiu, gražtą pridėję prie ruošinio. Esant didesniam sūkių skaičiui, darbo jrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.
▶ Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su grąžtu, ir nespauskite per stipriai. Gražtas gali jlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.

Papildomos saugos nuorodos

Užsiblokavus darbo įrankiui, elektrini įrankį nedelsdami išjunkite. Būkite pasirengę dideliems reakcijos momentams, sukeliantiems atatranką. Darbo įrankis užsiblokuoja, kai elektrinis įrankis veikiamas per didele apkrova arba yra perkreipiamas apdirbamame ruošinyje.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio

vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.

Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
[tvirtinkite ruošin]. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Po naudojimo iškart nelieskite darbo įrankių ir besiri-bojančių korpuso dalių. Veikimo metu jie gali labai įkaisti ir nudeginti.
Darbo įrankis gręžimo metu gali užsiblokuoti. Darbo metu visuomet būtina tvirtai stovėti, o elektrinį įrankį būtina laikyti abiem rankomis. Priešingu atveju galite nebesuvaldyti elektrinio įrankio.
Būkite atsargūs kaltu atlikdami atskėlimo darbus. Krentančios atskeliamos medžiagos dalys gali sužaloti netoli esančius asmenis ir jus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis jrankis skirtas plytoms, betonui ir naturaliam akmeniui su smügiu gręžti bei lengviems kirtimo darbams atlikti. Jis taip pat tinka medienai, metalui, keramikai ir plastikui gręžti be smügio. Elektriniai jrankiai su elektroniniu sükių regulatoriumi ir dešininiu bei kairiniu sukimusi taip pat yra skirti varžtams sukti.

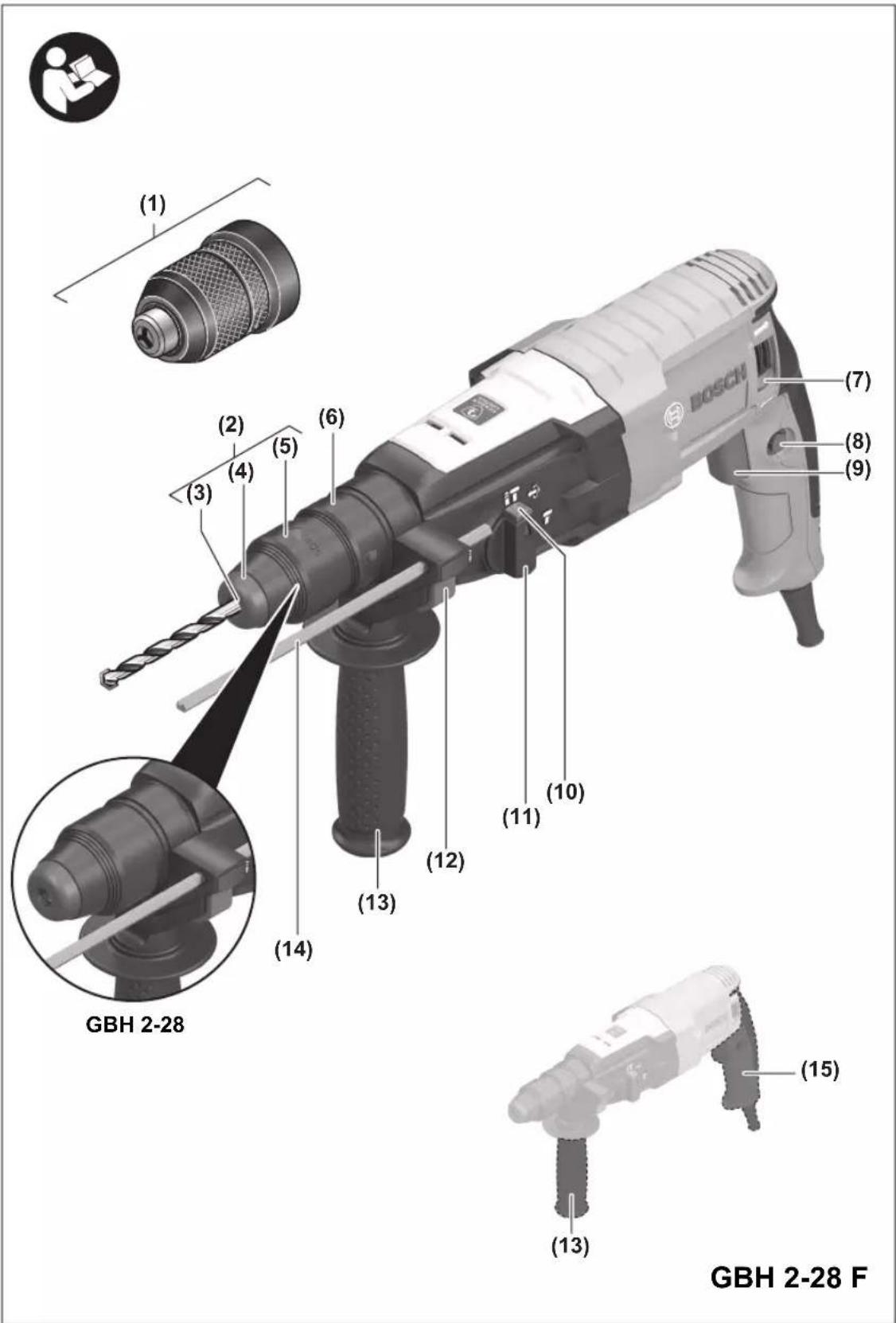

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Greitojo užveržimo keičiamasis griebtuvas (GBH 2-28 F)
(2) SDS-plus keičiamasis griebtuvas (GBH 2-28 F)
(3) Irankių įtvaras SDS-plus
(4) Apsaugantis nuo dulkių gaubtelis
(5) Užraktinė mova
(6) Keičiamojo griebtuvo fiksuojamasis žiedas (GBH 2-28 F)
(7) Sukimosi krypties perjungiklis
(8) Jjungimo-išjungimo jungiklio fiksatorius
(9) Jjungimo-išjungimo jungiklis
(10) Grężimo-kirtimo režimų perjungiklio užrakto myg-tukas

202 | Lietuvių k.

(11) Grężimo-kirtimo režimų perjungiklis
(12) Gylio ribotuvo reguliatoriaus klavišas
(13) Papildoma rankena (izoliuotas rankenos paviršius)
(14) Gylio ribotuvas
(15) Rankena (izoliuotas rankenos paviršius)
(16) Identifikaciniai grioveliai
(17) Griebtuvo laikiklis (GBH 2-28 F)

(18) Greitojo užveržimo keičiamojo griebtuvo priekinė jvorė (GBH 2-28 F)
(19) Greitojo užveržimo keičiamojo griebtuvo fiksuojamasis žiedas (GBH 2-28 F)
(20) Dulkių nusiurbimo įranga GDE 16 Plus ^a)
(21) Dulkių surinkimo gaubtelis ^a)
(22) Universalus antgalių laikiklis su SDS-plus koteliu ^4

a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.

Techniniai duomenys
Perforatorius GBH 2-28 GBH 2-28 GBH 2-28 F GBH 2-28 F

Gaminio numeris		3 611 B67 5.. 3 611 B67 55.3 611 B67 5B.		3 611 B67 6.. 3 611 B67 6B.3 611 B67 65.
Sūkių skaičiaus reguliavimas ● ● ● ●
Dešininis/kairinis sukimasis ● ● ● ●
Keičiamasis griebtuvas -- ● ●
Nominali naudojamoji galia W 880 850 880 850
Smūgių skaičius min	-1	0–4000	0–4000	0–4000	0–4000
Smūgio energija pagal „EPTA-Procedure 05:2016“	J 3,2	3,2	3,2	3,2
Nominalus sūkių skaičius	min-1	0–1300	0–1300	0–1300	0–1300
Irankių įtvaras		SDS-plus	SDS-plus	SDS-plus	SDS-plus
Suklio kakliuko skersmuo	mm	50	50	50	50
Maks gręžinio skersmuo
- Betonas	mm	28	28	28	28
- Mūro siena (grąžtas su karūna)	mm	68	68	68	68
- Plienas	mm	13	13	13	13
- Mediena	mm	30	30	30	30
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,9	2,9	3,1	3,1
Apsaugos klasė		☐/II	☐/II	☐/II	☐/II

Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

GBH 2-28 GBH 2-28 GBH 2-28 F GBH 2-28 F
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-6.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia:
Garso slėgio lygis	dB(A)	89	89	89	89
Garso galios lygis	dB(A)	100	100	100
Paklaida K	dB	3	3	3
Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-6:
Betono gręžimas su smūgiu:
ah	m/s2	11,0	11,0	9,8	9,8

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Pagalbinė rankena

▶ Elektrinj jrankj naudokite tik su papildoma rankena (13).
▶ Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio jrankio.

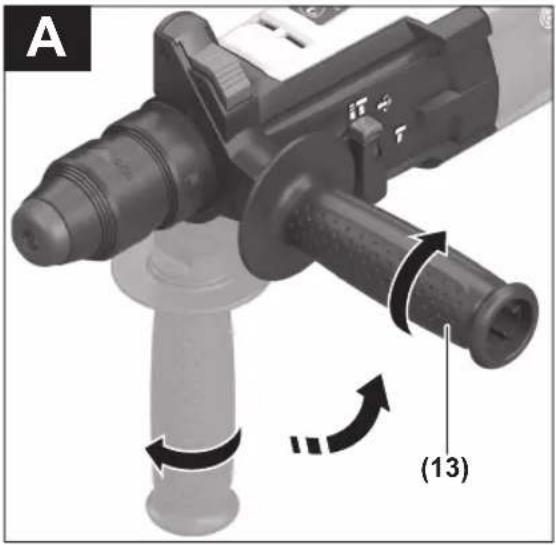

Papildomos rankenos pasukimas (žr. A pav.)

Papildomą rankeną (13) galite pasukti taip, kad darbo padėtis būtų kuo saugesnė ir mažiausia varginanti.

- Papildomos rankenos (13) apatinę dalj pasukite prieš laikrodžio rodyklę ir nustatykite papildomą rankeną (13) j norimą padėtį. Vėl užveržkite papildomos rankenos (13) apatinę dalį, sukdami ją pagal laikrodžio rodyklę.

Atkreipkite dėmesį, kad papildomos rankenos užveržia- moji juosta būtų specialiame, korpuse esančiame griove- lyje.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, kuriuos būtų galima įstatyti į SDS-plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus

sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo.

Griebtuvo keitimas

Keičiamojo griebtuvo nuémimas/uždéjimas

GBH 2-28 F

Keičiamojo griebtuvo nuėmimas (žr. B pav.)

• Keičiamojo griebtuvo fiksuojamajj žiedą (6) patraukite atgal, tvirtai laikykite jj šioje padėtyje ir SDS-plus keičiamajj griebtuvą (2) arba greitojo užveržimo keičiamajj griebtuvą (1) traukdami j priekj nuimkite.
• Nuimta keičiamaji griebtuvą saugokite nuo nešvarumu.

Keičiamojo griebtuvo uždéjimas (žr. C pav.)

Naudokite tik modeliui skirtą originalią įrangą ir atkreipkite dėmesį i identifikacinių griovelių skaičių (16). Leidžiama naudoti tik keičiamuosius griebtuvus su dviem arba trimis identifikaciniais grioveliais. Naudojant šiam elektriniam jrankiui netinkamą keičiamajį griebtuvą, darbo metu gali iškristi darbo jrankis.
- Keičiamajj griebtuvą prieš įstatydami nuvalykite ir šiek tiek patepkite įstatomajj galą.
- SDS-plus keičiamajj griebtuvą (2) arba greitojo užveržimo keičiamajj griebtuvą (1) apimkite visa ranka. Keičiamajj griebtuvą sukdami stumkite ant griebtuvo laikiklio (17), kol aiškiai išgirsite, kad užsifiksavo.
- Keičiamasis griebtuvas užsifiksuoja automatiškai. Patikrinkite, ar užsifiksavo, t. y. keičiamaji griebtuvą patraukite.

Irankių keitimas

Apsauginis nuo dulkių gaubtelis (4) neleidžia gręžimo metu kylančioms dulkėms patekti į jrankių įtvarą. Jdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaubtelio (4).

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

Irankio keitimas (SDS-plus)

SDS-plus darbo įrankio įstatymas (žr. D pav.)

Su SDS-plus griebtuvu nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

• GBH 2-28 F: Jstatykite greitojo SDS-plus keičiamajj griebtuvą (2).
• Darbo jrankj nuvalykite ir jo įstatomajį galą šiek tiek pate-pkite.
• Darbo jrankj sukdami stumkite j jrankių įtvarą, kol jis savaime užsirakins.

204 | Lietuvių k.

- Patrauke jrankj atgal, patikrinkite, ar jis tinkamai užsifik-savo.

SDS-plus darbo jrankis turi turėti laisvumo. Todėl sukdamasis tuščiaja eiga, jis gali šiek tiek klibėti. Tai neturi jokios įtakos gręžiamos kiaurymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS-plus darbo įrankio išėmimas (žr. E pav.)

- Patraukite užraktinę movą (5) j priekj ir išimkite darbo jrankj.

Greitojo užveržimo keičiamojo griebtuvo įrankio keitimas

GBH 2-28 F

Darbo įrankio įstatymas (žr. F pav.)

Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

• Istatykite greitojo užveržimo keičiamaji griebtuva (1).
• Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą (19). Sukdami priekinę įvorę (18) atidarykite jrankių jtvarą tiek, kad būtų galima įstatyti jrankį. Tvirtai laikykite fiksuojamajj žiedą (19) ir stipriai sukite priekinę įvorę (18) rodyklės kryptimi, kol aiškiai išgirsite, kad užsifiksavo.
• Patikrinkite, ar jrankis tvirtai jsistate, t. y. jj patraukite.

Nuoroda: jei įrankių įtvaras buvo atidarytas iki atramos, užsukant įrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys.

Tokiu atveju priekinę įvorę (18) vieną kartą pasukite prieś laikrodžio rodyklę. Tada įrankių įtvarą galima uždaryti.

- Pasukite gręžimo-kirtimo režimų perjungiklj (11) į padėtį „Gręžimas“.

Darbo įrankio išėmimas (žr. G pav.)

- Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamajj žiedą (19). Sukdami priekinę įvorę (18) rodyklės kryptimi atidarykite įrankių įtvarą tiek, kad būtų galima išimti įrankį.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vežį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo jrangą.
• Pasirūpinkite geru darbo vietos védinimu.
• Rekomenduojama dévěti kvépavimo taků apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Dulkių nusiurbimas su GDE 16 Plus (papildoma įranga) (žr. H pav.)

Dulkėms nusiurbti reikia „GDE 16 Plus“ (papildoma įranga). Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Dulkių nusiurbimas su „GDE 18V-26“ (papildoma įranga)

Dulkéms nusiurbti reikia nusiurbimo jrangos GDE 18V-26 D (papildoma jranga).

Naudodami GDE 18V-26 D, laikykitės atitinkamoje naudojimo instrukcijoje pateiktų naudojimo pagal paskirtį reikalavimų.

Dulkių surinkimo gaubtelis (papildoma įranga) (žr. I pav.)

Kad būtų lengva surinkti dulkes, nenaudojant nusiurbimo įrangos, reikia dulkių surinkimo gaubtelio (21).

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir i 220 V įtampos elektros tinklą.

Veikimo režimo pasirinkimas

Gręžimo-kirtimo režimų perjungikliu (11) pasirinkite elektrinio įrankio veikimo režimą.

- Norédami pakeisti veikimo režimą, paspauskite atblokavimo klavišą (10) ir sukite grężimo-kirtimo režimų perjungiklj (11) į norimą padėtį, kol išgirsite, kad jis užsifiksavo.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis jrankis išjungtas! Priešingu atveju galite pažeisti elektrinį jrankį.

Padėtis, norint Gręžti su smūgiu betoną arba akmenį

Padėtis, norint gręžti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus

Padėtis Vario-Lock kalto padėčiai pakeisti Šioje padėtyje gręžimo-kirtimo režimų perjungiklis (11) neužsifiksuoja.

Padètis, norint Kirsti

Sukimosi krypties keitimas

Sukimosi krypties perjungikliu (7) galite pakeisti elektrinio jrankio sukimosi kryptj. Tačiau tuomet, kai jjungimo-išjungimo jungiklis (9) yra nuspaustas, tai padaryti yra nejmanoma.

▶ Sukimosi krypties perjungiklj (7) junkite tik tada, kai elektrinis jrankis neveikia.

Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi kryptį.

• Dešininis sukimasis: sukimosi krypties perjungiklj (7) abiejose pusėse sukite iki atramos j padėtį ←
• Kairinis sukimasis: sukimosi krypties perjungiklj (7) abiejose pusèse sukite iki atramos j padètj

ljungimas ir išjungimas

• Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-iš-jungimo jungiklj (9).
• Norėdami jjungimo-išjungimo jungiklj (9) užfiksuoti, laikykite jį paspaustą ir dar paspauskite jungiklio fiksatorių (8).
• Norėdami elektrinį įrankį išjungti, jjungimo-išjungimo jungiklį (9) atleiskite. Jei jjungimo-išjungimo jungiklis (9) užfiksuotas, pirmiausia įj paspauskite, o po to atleiskite.

Sūkių skaičiaus ir smūgių skaičiaus nustatymas

Jungto elektrinio jrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj (9).

Šiek tiek spaudžiant jjungimo-išjungimo jungiklj (9), įrankis veikia mažais sūkiais. Daugiau spaudžiant jungiklj, sūkių skaičius didėja.

Kalto padèties keitimas (Vario-Lock)

Kaltą galite nustatyti j 36 padėtis. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį.

• Kaltą jstatykite j jrankių jtvarą.
• Pasukite grężimo-kirtimo režimų perjungiklj (11) į padėtį „Vario-Lock“.
• Kaltą su jtvaru pasukite j norimą padėtį.
• Pasukite gręžimo-kirtimo režimų perjungiklj (11) j padėtį „Kirtimas“. Taip nustačius, jrankių jtvaras užfiksuojamas.
  – Norėdami kirsti, nustatykite dešininį sukimąsi.

Darbo patarimai

Grężimo gylio nustatymas (žr. J pav.)

Gylio ribotuvu (14) galima nustatyti pageidaujamą grężimo gylj X.

• Paspauskite gylio ribotuvo nustatymo mygtuką (12) ir papildomą rankeną (13) įstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (14) turi būti nukreipti žemyn.
• SDS-plus sistemos darbo įrankį iki atramos stumkite į SDS-plus įrankių įtvarą (3). Priešingu atveju, jei SDS-plus įrankis juda, gali būti klaidingai nustatomas gręžimo gylis.

- Ištraukite gylio ribotuvą tiek, kad atstumas tarp grążto viršūnės ir gylio ribotuvo galo būtų lygus norimam grężimo gyliui X.

Greitojo atjungimo jtaisas („KickBack Control“)

Greitojo atjungimo jtaisas („KickBack Control“) užtikrina geresnę elektrinio jrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais jrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis elektriniam jrankiui apie grąžto ašį, elektrinis jrankis išsijungia.

– Norėdami įrankį pakartotinai iįungti, įjungimo-įšjungimo jungiklj (9) atleiskite ir tada paspauskite du kartus.

Suktuvo antgalio įstatymas (žr. K pav.)

Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrini įrankį. Besisukantys darbo įrankiai gali nuslysti.
Norint naudoti suktuvo antgalj, reikia universalaus antgalių laikiklio (22) su SDS-plus koteliu (papildoma jranga).
- Nuvalykite kotelio jstatomaji galą ir ji truputį patepkite.
- Universalų antgalių laikiklj sukdami stumkite į įrankių įtva- rą, kol jis savaime užsifiksuos.
- Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklj patraukite.
- J universalų antgalių laikikljį istatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
- Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą (5) atgal ir išimkite universalų antgalių laikiklj (22) iš jrankių įtvaro.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

▶ Pažeistą apsauginį nuo dulkių gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.
- Po kiekvieno naudojimo išvalykite įrankių įtvarą (3).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

206|한국어

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
