Produkto tipas	LED lauko lempa su judesio detektoriumi (modelis L2705 ir L2705 PIR)
Prekės ženklas	Brennenstuhl
Modelis	1173340
Matmenys (apytiksliai)	200 mm × 150 mm × 100 mm
Svoris (apytiksliai)	0,5 kg
Maitinimas	220-240 V ~ 50/60 Hz
Vardinė galia	13,5 W (27 × 0,5 W LED)
Apsaugos klasė	I
Apsaugos indeksas	IP44 (įvertinta lauko naudojimui)
Spalvos temperatūra	Nenurodyta (tipiška balta)
Šviesos srautas	Nenurodyta
Aptikimo kampas (PIR modelis)	130°
Aptikimo atstumas (PIR modelis)	Maks. 10 m (reguliuojamas)
Užlaikymas (PIR modelis)	Reguliuojamas nuo 10 (±5) sekundžių iki 4 (±1) minučių
Dienos/nakties slenkstis (PIR modelis)	Reguliuojamas LUX potenciometru
Jautrumas (PIR modelis)	Reguliuojamas SENS potenciometru
Pagrindinės funkcijos	LED apšvietimas, judesio aptikimas, užlaikymo ir šviesumo slenksčio reguliavimas
Priežiūra ir valymas	Valykite sausa arba šiek tiek drėgna šluoste, be tirpiklių ar ėsdinančių valiklių. LED lemputės nėra keičiamos.
Saugumas	Montuoti kvalifikuotas specialistas. Prieš atliekant darbus išjunkite maitinimą. Nežiūrėkite tiesiai į spindulį. Minimalus atstumas 1 m nuo apšviestų objektų. Jei stiklas sulūžęs, jį pakeiskite.
Atsarginės dalys ir remontas	Atsarginės dalys atskirai nepristatomos. Sugedus, pakeiskite prietaisą. Perdirbti pagal EEE atliekų direktyvą.
Bendra informacija	Gamintojas: Brennenstuhl. Daugiau informacijos rasite www.brennenstuhl.com

Dažnai užduodami klausimai - 1173340 BRENNENSTUHL

Kokia yra bendra Brennenstuhl 1173340 lempos galia?

Lempos vardinė galia yra 13,5 W iš 27 LED, kiekvienos po 0,5 W.

Ar galiu pats sumontuoti lempą?

Montavimą turi atlikti kvalifikuotas specialistas, kad būtų užtikrintas elektros saugumas ir reikalavimų laikymasis.

Kaip nustatyti apšvietimo trukmę po aptikimo?

Pasukite potenciometrą TIME: (+) ilginti trukmę (maks. 4 min), (-) trumpinti (min. 10 sek).

Kodėl lempa įsijungia be aiškios priežasties?

Tai gali sukelti šilumos šaltiniai (oro kondicionierius, transporto priemonės), gyvūnai arba atspindintys paviršiai. Perorientuokite detektorių.

Koks yra judesio detektoriaus atstumas?

Maksimalus atstumas yra 10 metrų su 130° aptikimo kampu, reguliuojamas per jautrumą.

Kaip padaryti, kad lempa įsijungtų tik naktį?

Nustatykite potenciometrą LUX į nakties simbolį (mėnulio pjautuvą), kad ji įsijungtų tik tamsoje.

Ką daryti, jei lempa visiškai neįsijungia?

Patikrinkite tinklo maitinimą (saugiklius, jungiklį), detektoriaus orientaciją ir potenciometrų (TIME, LUX, SENS) nustatymus.

Ar galiu pakeisti LED lemputes, jei jos perdega?

Ne, LED lemputės nėra keičiamos. Sugedus, visą lempą reikia pakeisti.

Koks montavimo aukštis rekomenduojamas?

Idealiu atveju, montuokite lempą 1,8–2,5 metro aukštyje virš žemės, kad būtų optimalus aptikimas.

Kaip valyti lempą?

Naudokite sausą arba šiek tiek drėgną šluostę. Nenaudokite tirpiklių ar agresyvių valiklių. Venkite liesti LED.

NAUDOJIMO INSTRUKCIJA 1173340 BRENNENSTUHL

Valdymo ir saugos nurodymai

(6)

LED-LiqHT

LV Valdymo ir saugos nurodymai Lapas 67

Nurodymas: pries montuodami lempq, butinai perskaitykite siuos nurodymus. Pries prijungdami sviestuvq, isitikinkite, ar isjungta tinklo itampa. Sviestuvq montuoti gali tik kvalifikuotas specialists.

ISPEJIMAS! Tinkamai nesumontavus visuy sandarinamuju ziedyu sio sviestuvo naudoti negalima!

LED sviestuvai sviecia labai ryskiai. Niekada neziurekite j LED sviestuvv sviesos spindulj, nes gali buti pazeistos akys.

GAISRO PAVOJUS! Šviestuvq montuokite ne mažesniu kaip 1 m atstumu iki apšviečiamu medžiagú.

Per daug ikaitus gali kilti gaisras.

Sudužusi stiklq pries tolesni sviestuvon audojima reikia pakeisti originaliu "Brennenstuhl" apsauginiu stiku.

PAVOJUS NUDEGT! Pries liesdami sviestuvq, isitiknine, arjis yra isjungtas ir atveses.

- Techninai duomenys

Vardine jtampa: 220 - 240 V ~ 50/60Hz

Vardine galia: 27 LED po 0,5 W

Apsaogos tipas: IP 44

Apsaigos klase: I

LED šviestuvas yra skirtas tik normaliam naudojimui, o ne eksploatavimui sudétingomis salygomis.

Tik modeliui L2705 PIR:

Judesio daviklio

veikimo zona: 130^ ir maks. 10 metru, galima reguluioti

Laiko intervals: reguliojamas nuo 10 (±5) sekundzi iki 4 (±1) minuci

- Montavimas

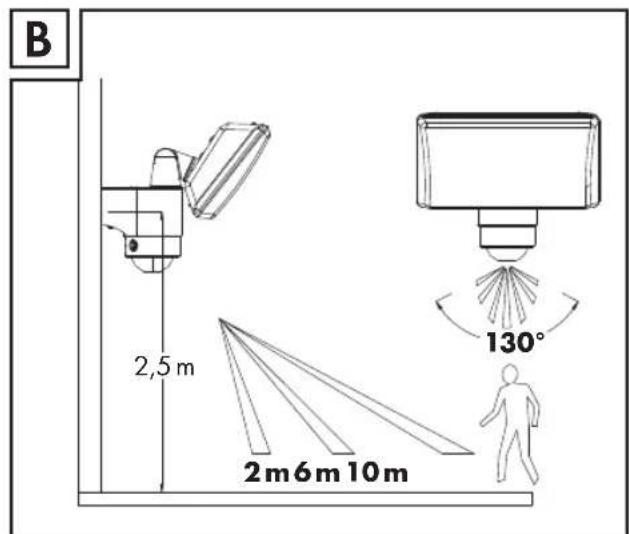

Nurodymas: sviestuvq reikia montuoti prie sauso, stabilaus ir tvirto pavrsiaus pagal B pav. duomenis.

Geriausiai buty LED sviestuvq montuoti 1,8-2,5 metro virs zemes (zr. B pav.).

Tik modeliui L2705 PIR:

Judesio signalizatoriaus negalima nukreipti j silumos saltinius, pavyzdziui, keptuvus, kondicio-nierius, kitus lauko sviestuvus, vaziuojancius automobilius ir ventiliacines sachtas, kad buty isvengta varginanciu klaidingu suveikimu.
Judesio signalizatoriaus negalima montuoti dideliu elektromagnetini trikdziu zonose, kad butu isvengta varginancio klaidingo suveikimo.

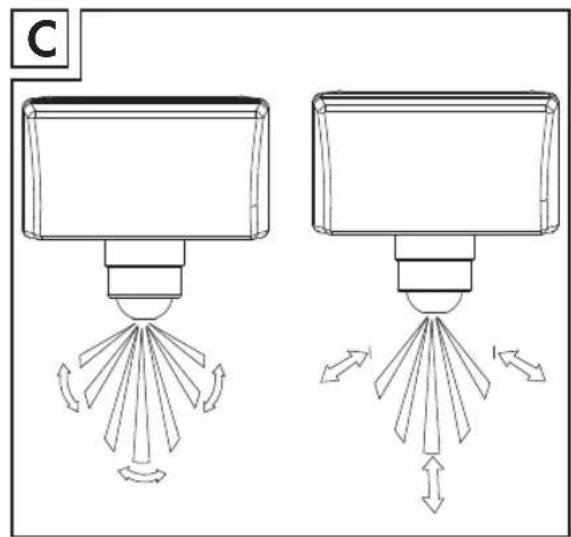

Nenukreipkite prietaiso j atspindincius pavirsius, pavyzdziui, j lygias baltas sienas, baseinus ir t. t. Techniniai aptikimo nuotolio duomenys (maks. 10 metro 130^ ) gali siek tiek skirtis prikausomai nuo montavimo aukscio ir vietos. Prietaiso aptikimo nuotolis taip pat gali keistis, keiciantis temperaturai. Pries parinkdami vietq prietaisui montuoti, turetumete zinoti, kad judesiai jstrizai yra efektyvesni už judesius, kurie nukreipti tiesiai i judesio signalizatoriuy arba nuo jo (zr.C pav.). Jei judama tiesiai j judesio signalizatoriuy arba nuo jo, labaisumažeja aptikimo nuotolio (zr.C pav.).

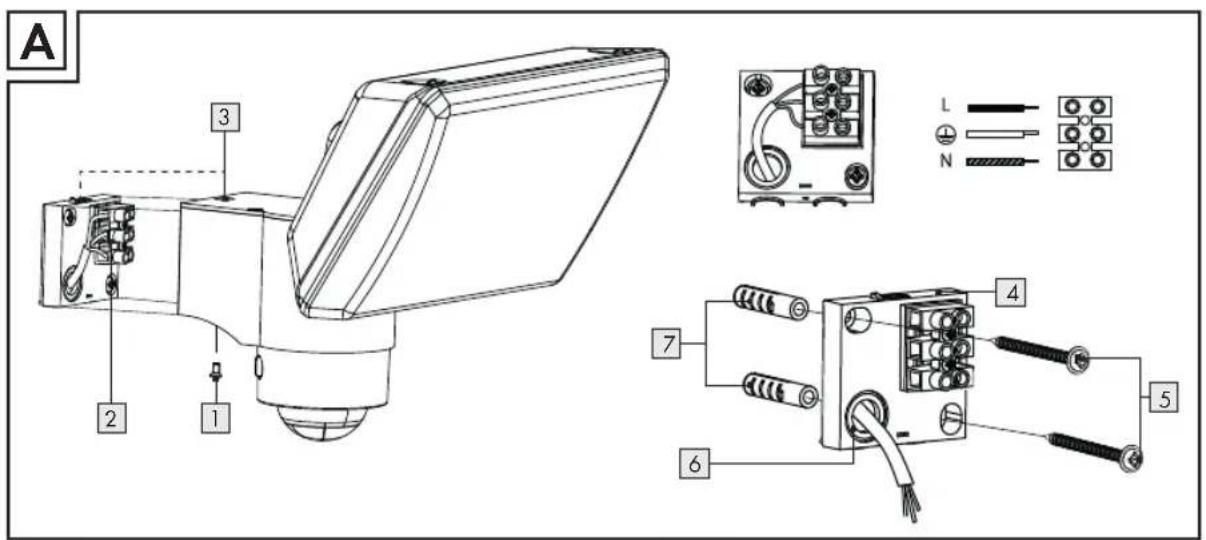

Sviestuvo montavimas (zr. A pav.)

Atsukite gnybtu dézutés varztq 1, paspauskite atblokavimo mygtukq 3 ir tada nuimkite montavimo plokste 4.
Naudokite montavimo plokste, angu varztams padeciai ant montavimo pavirsiaus zymeti.

Svarbu: atkreipkite demesi, kad nepragreztume paslepty laidy.

Prakiškite maitinimo kabeli pro angq kabeli montavimo plokstëje ir tada pritvirtinkite jq varžtais 5 ir dygias 7 prie sienos.
Srovés kabeli prijunkite prie gnybtu trinkelès 2 pagal A pav. (N = mélynas kabelis, ižeminimo zenklas = Žalias / geltonas kabelis, L = rudas kabelis).
Vel privirtinkite lempos korpusq prie montavimo plokstes. Tam paspauskite atblokavimo mygtukq 3 ir stumkite sviestuvq ant montavimo plokstes, kol atblokavimo mygtukas 3 vel uzsifikuisos. Jungti uzfikuokite varztu prie gnybtu dezutes 1. Nustaty kite norimq sviesos krypti ir priverzkite varztus.
ljunkite pagrindinj maitinimo saltinj.

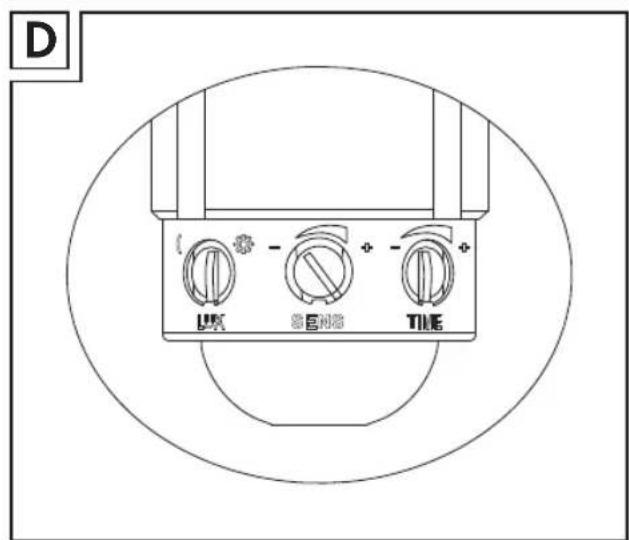

Tik modeliui L2705 PIR (zr. D pav.):

Laiko nustatymas (TIME):

Laiko intervalo trukme, per kuriq po suaktyvinimo sviesa lieka ijungta, galima nustatyti tarp 10 (± 5) sekundziu ir 4 (± 1) minuciu. Sukant TIME reguiatoriy is padeties (+) i padeti (-) , laiko intervals sutrumpi-namas.

Nurodymas: jei sviesa jsijungé del judesio signalizatoriaus, laiko intervalas kiekvieno kito aptikimo atveju pradedamas skaiciuoti is naujo.

Sviesos nustatymas (LUX):

LUX reguiatoriaus modulyje yra integruotas diskretizatorius (fotoelementas), kuris atpazista dienos svesq ir tamsq. Simbolis reiskia, kad judesio signalizatorius sueikia dienq ir naktj, o, jei rodomas simbolis , jis reagujoa tik naktimis.

Jautrumas (SENS):

Jautris arba jautrumas yra didziausias diapazonas, kuriam gali sueikti judesio signalizatorius del kuno judesiu. Sukant SENS regulatoriuy is padeties (+) i padeti(-), sumazeja jautrumas.

Regulatoriaus nustatymas (zr. D pav.)

Nustatykite LUX reguiatoriu ties simboir palaukite puse minutes, kol stabilizuosis reguiatoriaus konturas. Isitikinkite, ar TIME reguiatorium nustatyas minimumas (-). Dabar sviesa jsijungia ir lieka ijungta kelias sekundes.
Reguluidami nustatykite judesio signalizatori taip, kad buty pasiekiamas norimas aptikimo nuotolis.
Paprasykite kito Žmogaus pavaikšcioti jstrižai norimos stebeti zonos ir keiskite jutiklio kampq, kol prietaisas pastebés Žmogaus buvimgir jsijungs sviesa (zr. C pav.).
TIME reguiatorium nustatykite norimq jjungimo laikq.
Noredami nustatyLUX slenksti, kada naktimis sveisa isijungs automatiskai, pasukite LUX regula-toriiy is padety „Dienos sveis" i padety „Naktis".

Nurodymas: jei sviesq reikia ijungti anksciau, pavyzdiu, temstant, palaukite norimo sviesos lygio, tada LUX reguiatoriy letai sukite dienos sviesos padeties kryptimi, kai kazkas eina per aptikimo nuotolio viduri. Atleiskite LUX reguiatoriy, kai sviesa isijungs.

Gedimu salinimas ir nurodymai naudotojui

Problema Galima	prižastis Rekomenduojamas	spendimas
Šviesa nejsijungia juddant aptikimo nuoto-lio zonoje.	1. Nera tinklo srovës	Patikrinkite visas jungtis ir saugiklius /jungiklius.
	2. Apšvietimas artimoje zonoje per ryškus.	Iš naujo išlygiukite judesio signalizatorić arba pakeiskite prietaiso vietq.
	3. Regulatorius nustatytas netinkamai.	Iš naujo nustatykite jutiklio kampq arba regu-liatori.
Šviesa isijungia del ivairiu prižasciu (ne-tinkamas atjungiklis)	1. Šilumos šaltiniai, pavyzdžiui, kondcionieriai, ventilaciños angos, šildymo prietaisu ventilaciños kana-lai,keptuvai,kiti luko šviestuvai arba važiuojantys automobiliai suaktyvina judesio signalizatoriú.	Jutiklio galvute nukreipkite i šali nuo šiu šaltiniu.
	2. Žverys / paukšciai arba nami-niai gyvūnai.	Jutiklio galvutës išlyginimas iš naujo gali padeti.
	3. Baseiuţ atspindžiai arba atspindintys paviršiai.	Iš naujo išlygiukite judesio signalizatoriú.
Nurodymas: esant šaltam orui, visi prietaisai su PIR jutikliu reaguoja jautriau, nei esant šiltam orui.

- Nebetinkamoeksploatuoti prietaiso atidavimas perdirbti

Elektrinius prietaisus utilizuokite pagal aplinkosaugos reikalavimus!

Elektriniu prietaisu neismeskite kartu su buitinémis atliekomis!

Pagal Europos direktyvq 2002/96/EB uber del elektros ir elektronines jrangos atlieku naudotus elektrinius prietaisus reikia rinkti atskirai ir pristatyi perdirbt pagal aplinkosaugos reikalavimus.

Apie galimybes perduoti perdirbti nebetinkamq eksploatuoti prietaisq suzinosite i s savo apskrities arba miesto administracinés jstaigos.
