Gaminio tipas	Dviejų juostų Wi-Fi maršrutizatorius
Modelis	WS5200
Prekės ženklas	Huawei
Belaidžio ryšio standartai	IEEE 802.11 a/b/g/n/ac
Dažnių juostos	2,4 GHz (iki 300 Mbps) ir 5 GHz (iki 867 Mbps)
Bendras duomenų perdavimo greitis	Iki 1200 Mbps
Antenos tipas	4 išorinės antenos
Prievadai	1 Gigabit WAN prievadas, 4 Gigabit LAN prievadai
USB prievadas	Nėra
Matmenys (P x G x A)	210 x 125 x 35 mm
Svoris	Apie 265 g
Maitinimo šaltinis	12V DC, 1A
Energijos suvartojimas	Mažiau nei 12W
Saugumo funkcijos	WPA/WPA2-PSK, WPA2-Įmonės, MAC filtravimas, Užkarda
Valdymas	Huawei HiLink programa, žiniatinklio sąsaja
Tėvų kontrolė	Taip
Svečių tinklas	Palaikomas (2,4 GHz ir 5 GHz)
IPv6 palaikymas	Taip
Darbinė temperatūra	0°C iki 40°C
Darbinis drėgnis	5% iki 95% (bekondensacinė)
Sertifikatai	CE, FCC, RoHS

Dažnai užduodami klausimai - WS5200 HUAWEI

Kaip atkurti Huawei WS5200 maršrutizatoriaus gamyklinius nustatymus?

Paspauskite ir palaikykite Atstatymo mygtuką ant galinio skydelio maždaug 10 sekundžių, kol LED indikatoriai pradės mirksėti. Maršrutizatorius perkraus ir atkurs gamyklinius nustatymus.

Kaip pakeisti Wi-Fi slaptažodį mano WS5200?

Atidarykite Huawei HiLink programą arba prisijunkite prie žiniatinklio sąsajos adresu 192.168.3.1. Eikite į Wi-Fi nustatymai ir pakeiskite slaptažodį. Išsaugokite nustatymus.

Koks yra numatytasis WS5200 IP adresas?

Numatytasis IP adresas yra 192.168.3.1. Naudokite jį prisijungimui prie maršrutizatoriaus žiniatinklio sąsajos.

Kaip pirmą kartą nustatyti WS5200?

Prijunkite maršrutizatorių prie modemo per WAN prievadą, tada prisijunkite prie Wi-Fi tinklo (SSID ant lipduko) arba naudokite Huawei HiLink programą. Sekite diegimo vedlio nurodymus.

Ar WS5200 palaiko dvi juostas?

Taip, jis palaiko tiek 2,4 GHz, tiek 5 GHz juostas vienu metu, o bendras greitis siekia iki 1200 Mbps.

Kaip atnaujinti WS5200 programinę įrangą?

Atidarykite Huawei HiLink programą arba žiniatinklio sąsają. Eikite į Nustatymai > Programinės įrangos atnaujinimas. Maršrutizatorius automatiškai patikrins atnaujinimus ir juos įdiegs.

Ką daryti, jei pamiršau Wi-Fi slaptažodį?

Galite atkurti maršrutizatoriaus gamyklinius nustatymus (žr. atstatymo klausimą) arba patikrinti slaptažodį ant lipduko maršrutizatoriaus apačioje. Arba prisijunkite prie žiniatinklio sąsajos naudodami administratoriaus slaptažodį (numatytasis: admin).

Ar galiu naudoti WS5200 su VPN?

Taip, maršrutizatorius palaiko VPN perdavimą (PPTP, L2TP, IPSec). Dėl išplėstinių VPN konfigūracijų peržiūrėkite vadovą arba naudokite pritaikytą programinę įrangą.

Kiek įrenginių vienu metu gali prisijungti prie WS5200?

Maršrutizatorius palaiko iki 32 įrenginių vienu metu, tačiau našumas gali skirtis priklausomai nuo pralaidumo naudojimo.

Koks yra Huawei WS5200 garantinis laikotarpis?

Paprastai Huawei siūlo 1 metų ribotą garantiją. Tikslias sąlygas patikrinkite pas prekybos atstovą arba vietinį Huawei palaikymą.

NAUDOJIMO INSTRUKCIJA WS5200 HUAWEI

Sparčiosios paleisties vadovas

Kiirjuhend

Sparčiosios paleisties vadovas

1 žingsnis. Kabelių prijungimas

• Siekdami užtikrinti optimizuotą „Wi-Fi®“ signalą, nustatykite visas antenas stačiai.
• Jei šviečia raudonas indikatorius, vadinasi, kelvedis neprijungtas prie interneto. Žr. skiltį „2 žingsnis. Tinklo nuostatų konfigūravimas“.

2 žingsnis. Tinklo nuostatų konfigūravimas

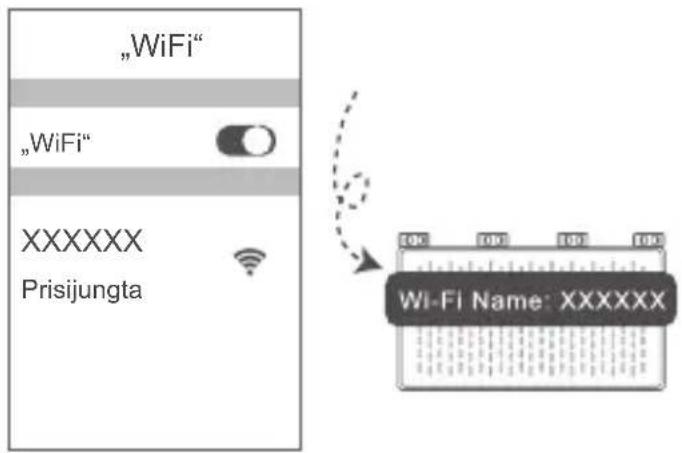

1 Prijunkite mobiluji telefoną arba kompiuterį prie „Wi-Fi“ tinklo (be slaptažodžio). „Wi-Fi“ pavadinimą („Wi-Fi name“) rasite kelvedžio apatinėje pusėje.

2 Atverkite naršyklę ir būsite automatiškai nukreipti. (Jei puslapis nepateikiamas automatiškai, įveskite „192.168.3.1“.)

3 • Jūsų interneto ryšiui nereikia paskyros ir slaptažodžio. Pereikite prie kito žingsnio.

- Prisimenate savo plačiajuosčio ryšio paskyros pavadinimą ir slaptažodj. Iveskite savo plačiajuosčio ryšio paskyros pavadinimą ir slaptažodj.

Jei jūsų tinkle reikia sukonfigūruoti VLAN, susisiekite su savo plačiajuosčio ryšio tinklo operatoriumi ir išsiaiškinkite VLAN parametrus, tada ekrane jjunkite VLAN jungiklj.

- Pamiršote savo plačiajuosčio ryšio paskyros pavadinimą ir slaptažodį. Gaukite plačiajuosčio ryšio paskyrą ir slaptažodį iš senojo kelvedžio. Paimkite kitą eterneto kabelį ir sujunkite senojo kelvedžio WAN prievadą su naujojo kelvedžio LAN prievadu.

Kitas būdas: susisiekite su savo plačiajuosčio ryšio tinklo operatoriumi ir gaukite plačiajuosčio ryšio paskyrą bei slaptažodj.

Jei jūsų tinkle reikia sukonfigūruoti VLAN, susisiekite su savo plačiajuosčio ryšio tinklo operatoriumi ir išsiaiškinkite VLAN parametrus, tada ekrane jjunkite VLAN jungiklj.

4 Nustatykite naujojo kelvedžio naują „Wi-Fi“ tinklo pavadinimą, „Wi-Fi“ tinklo slaptažodį ir administratoriaus slaptažodį. „Wi-Fi“ slaptažodį galima naudoti kaip kelvedžio administratoriaus slaptažodį.

Ijunkite funkcija Prioritetas 5 GHz. Prioritetas bus teikiamas 5 GHz „Wi-Fi“ juostai, o ne 2,4 GHz juostos signalui, jei signalo stiprumas bus vienodas. Taip siekiama padidinti ryšio sparta.

Indikatorius

Šviečia žalia spalva	Prisijungta prie interneto.
Šviečia raudona spalva	Neprisijungta prie interneto.Nepritvirtintas kabelis arba prisijungimo klaida. Patikrinkite kabelj.Plačiajuosčio ryšio tinklo klaida. Kreipkitės į savo plačiajuosčio ryšio tinklo operatorių.
Mirksi	Kelvedis aptiko tinkamą susieti įrenginį.Aptikus kitų HUAWEI kelvedžių (suH arbaHi mygtuku), indikatorius ima mirksėti. Taip nutikus, paspauskiteH mygtuką. Indikatorius turi pradėti mirksėti greitai, nurodydamas, kad įrenginys jungiasi prie kelvedžio „Wi-Fi“ tinklo. Prijungimo procesas užbaigiamas, kai indikatorius nustoja mirksėti. i• Jei netyčia paliesiteH mygtuką, palaukite maždaug dvi minutes ir indikatorius bus automatiškai nustatytas iš naujo.H mygtukas papildomai atlieka WPS funkciją.

Kelvedžio valdymas programėle

Norėdami atsisiųsti ir savo mobiliajame telefone arba planšetiniame kompiuteryje įdiegti HUAWEI išmaniųjų įrenginių valdymo programėlę, nuskaitykite QR kodą. Naudodamiesi programėle, galėsite valdyti savo kelvedį.

Dažnai užduodami klausimai (DUK)

1. Ka daryti, jei konfigūruojant kelvedį kyla toliau nurodytų problemų?

2. Jūsų jrenginys neaptiko kelvedžio „Wi-Fi“. Įsitikinkite, kad kelvedis jjungtas. Šiek tiek palaukite (kol kelvedis bus paleistas) ir pamėginkite pakartoti paiešką jrenginyje.

3. Jums savo jrenginiu nepavyksta atverti kelvedžio konfigūravimo tinklalapio. Įsitikinkite, kad jūsų jrenginys prijungtas prie kelvedžio „Wi-Fi“ tinklo ir naršyklės adreso juostoje įveskite „192.168.3.1“, kad atvertumėte šį puslapį savo jrenginyje.
4. Puslapyje parodomas pranešimas „Atjungtas kabelis“. Isitikinkite, kad kelvedžio WAN prievadas yra prijungtas prie modemo LAN prievado ir kad modemas turi interneto ryšj. Patikrinkite, ar visos jungtys gerai sujungtos ir užtikrintas geras kontaktas, o tinklo kabeliai – geros būklės.
5. Puslapyje pateikiamas pranešimas „Paskyros arba slaptažodžio klaida“. Dar kartą įveskite savo plačiajuosčio ryšio paskyros pavadinimą ir slaptažodį. Jei problema išlieka, galbūt jūsų plačiajuosčio ryšio tinklo operatorius susiejo jūsų senojo kelvedžio MAC adresą ir dėl to jūsų naujasis kelvedis negali prisijungti. Siekdami išspręsti šią problemą, pasirinkite Iškviesti ir vykdykite ekranines instrukcijas. Kitas būdas: susisiekite su savo plačiajuosčio ryšio tinklo operatoriumi.
6. Jei puslapyje pateikiamas pranešimas „Nepavyko iškviesti tinklo nuostatų iš senojo kelvedžio“. Įsitikinkite, kad kelvedis prijungtas prie maitinimo šaltinio ir senojo kelvedžio WAN prievadas jau prijungtas prie naujojo kelvedžio LAN prievado. Paleiskite senajį kelvedį iš naujo ir palieskite Bandyti vėl.

Jei problema išlieka, atkurkite gamyklines kelvedžio nuostatas ir pagal šj vadovą vėl prijunkite kabelius bei sukonfigūruokite kelvedį.

1. Ka daryti, jei pamiršau programėlės arba kelvedžio valdymo tinklalapio prisijungimo slaptažodį?

Siekdami prisijungti, pamėginkite naudoti kelvedžio „Wi-Fi“ slaptažodį („Wi-Fi password“). Jei problema išlieka, atkurkite gamyklines kelvedžio nuostatas.

1. Kaip atkurti gamyklines kelvedžio nuostatas?

Prijunkite kelvedj prie maitinimo šaltinio ir palaukite, kol kelvedis užbaigs paleidimo procedūrą. Adata arba smeigtuku nuspauskite ant kelvedžio pateiktą mygtuką RESET ir palaikykite ilgiau nei dvi sekundes, kol išsijungs indikatorius. Palaukite, kol kelvedis bus paleistas iš naujo. Kai užsidega raudonas indikatorius, tai rodo, kad atkurtos gamyklinės kelvedžio nuostatos.

i Gražinus gamyklines kelvedžio nuostatas, jì reikia sukonfigūruoti vėl.

1. Kaip naudojantis WPS susieti „Wi-Fi“ jrenginj su kelvedžiu?

ljungę kelvedį, paspauskite jo H mygtuką ir tada per dvi minutes paspauskite „Wi-Fi“ įrenginio (pvz., telefono) WPS mygtuką, kad inicijuotumėte standartinę WPS ryšio užmezgimo procedūrą ir įtrauktumėte „Wi-Fi“ įrenginius į kelvedžio „Wi-Fi“ tinklą.

1. Ar kelvedis dera su 5 GHz „Wi-Fi“ ryšiu?

Kaip prisijungti prie kelvedžio 5 GHz „Wi-Fi“ tinklo?

5 GHz „Wi-Fi“ dera.

2,4 GHz ir 5 GHz „Wi-Fi“ pavadinimai („Wi-Fi name“) pagal numatytuosius nustatymus sutampa. Jūsų įrenginys automatiškai prisijungs prie spartesnio „Wi-Fi“ tinklo. Jei norite naudoti tik 5 GHz „Wi-Fi“, galite išjungti funkcija „Prioritetas 5 GHz“, atlikdami toliau nurodytus veiksmus.

1) Prijunkite telefoną prie kelvedžio „Wi-Fi“ tinklo.
2) Naršyklės adreso juostoje įveskite „192.168.3.1“ ir vykdydami ekranines instrukcijas prisijunkite.
3) Pasirinkite Mano „Wi-Fi“ ir išjunkite funkcija Prioritetas 5 GHz. Dabar rasite du „Wi-Fi“ tinklo pavadinimus.

Prisijunkite prie „Wi-Fi“ tinklo, kurio pavadinimo pabaigoje yra „_5G“.

1. Kaip prijungti savo kelvedį prie HUAWEI CPE, norint padidinti „Wi-Fi“ tinklo aprėptį?

Kelvedį galima prijungti vienu iš toliau nurodytų būdų.

· Laidinis ryšys

Padėkite kelvedį kambaryje, kuriame signalas silpnas arba jo išvis nėra, tada eterneto kabeliu prijunkite savo kelvedžio WAN prievadą prie HUAWEI CPE LAN prievado.

- Belaidis ryšys (naudojantis H mygtuku)

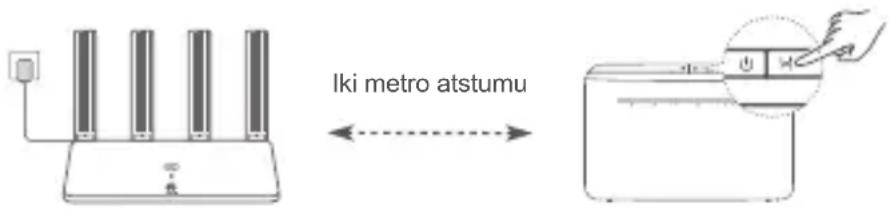

1 žingsnis. Padėkite kelvedį iki metro atstumu nuo HUAWEI CPE ir prijunkite maitinimą.

2 žingsnis. Pradėjus mirksėti HUAWEI CPE indikatoriui, paspauskite ant jo pateiktą H mygtuką. Palaukite, kol kelvedžio indikatorius parodys, kad kelvedis yra prijungtas prie tinklo.

3 žingsnis. Padėkite kelvedį kambaryje, kur silpnas signalas, ir prijunkite maitinimą.

• Iliustracija skirta naudoti tik informaciniais tikslais.

- Užtikrinkite, kad HUAWEI CPE būtų prijungtas prie interneto, o kelvedis būtų naujas arba būtų atkurtos jo gamyklinės nuostatos.

- Isitikinkite, kad HUAWEI CPE dera su funkcija „HUAWEI HiLink“ ir protokolu „CoAP“. Išsamesnės informacijos teiraukitės savo platintojo.

- Užtikrinkite, kad atstumas tarp jūsų kelvedžio ir HUAWEI CPE nesiektų 10 metrų ir tarp jų nebūtų daugiau nei dviejų sienų.

Saugos Informacija

Autorių teisės priklauso © „Huawei Technologies Co., Ltd.“ 2021. Visos teisės saugomos.

ŠIS DOKUMENTAS YRA TIK INFORMACINIO POBŪDŽIO IR NESUTEIKIA JOKIŲ GARANTIŲ.

Prekybiniai ženklai ir leidimai

HUAWEI, HUAWEI bendrovės „Huawei Technologies Co., Ltd.“ paprastieji arba registruotieji prekybiniai ženklai.

Wi-Fi®, logotipas „Wi-Fi CERTIFIED“ ir Wi-Fi logotipas yra „Wi-Fi Alliance“ prekių ženklai.

Kiti paminėti prekybiniai ženklai, gaminių, paslaugų ir bendrovių pavadinimai gali priklausyti jų atitinkamiems savininkams.

Versijos atnaujinimas

Siekdami didinti gaminio saugumą ir gerinti naudotojo patirtį, reguliariai siųsime jums informaciją apie naujas versijas, kai tik bus išleistas svarbus naujinys.

Privatumo politika

Kad geriau suprastumėte, kaip saugome jūsų asmeninę informaciją, perskaitykite privatumo politiką http://consumer.huawei.com/privacy-policy.

Galutinio naudotojo licencijos sutartis

Prieš pradėdami naudotis gaminiu, perskaitykite ir sutikite su Galutinio naudotojo licencijos sutartimi (HUAWEI EULA), pateikta gaminio valdymo puslapyje.

Saugos informacija

• Jei naudoti įtaisą draudžiama, nenaudokite jo. Nenaudokite šio įtaiso, jei jis galėtų kelti pavojų arba trukdžių kitiems elektroniniams įtaisams.
• Širdies stimuliatorių gamintojai rekomenduoja išlaikyti mažiausiai 15 cm atstumą tarp įtaiso ir širdies stimuliatoriaus, siekiant išvengti galimų jo veiklos sutrikimų. Jei nešiojate širdies stimuliatorių, laikykite įtaisą priešingoje širdies stimuliatoriui pusėje ir nesinešiokite įtaiso priekinėje kišenėje.
• Nenaudokite dulkétoje, drègnoje arba nešvarioje aplinkoje. Venkite magnetinių laukų. Jei įtaisas naudojamas minėtoje aplinkoje, gali sugesti jo elektros grandinės.
• Geriausia veikimo temperatūra yra nuo 0 °C iki 40 °C. Geriausia laikymo temperatūra yra nuo -40 °C iki +70 °C. Dideliame karštyje arba šaltyje įtaisas arba jo priedai gali sugesti.
• Laikykite įtaisą ir priedus gerai vėdinamoje vėsioje vietoje ir saugokite nuo tiesioginės saulės šviesos. Nevyniokite ir neuždenkite įtaiso rankšluosčiais arba kitais daiktais. Nedėkite įtaiso į šilumą prastai sklaidančią tarą, pavyzdžiui, dėžutę arba maišelį.
• Įtaisą įrengti ir naudoti reikia taip, kad atstumas nuo jo spinduolio iki žmogaus kūno būtų mažiausiai 20 cm.
• Naudojant nepatvirtintą arba nesuderinamą maitinimo adapterį, įkroviklj arba bateriją gali kilti gaisro, sprogimo arba kitas pavojus.
• Jei įtaisai jungiami į elektros tinklą, elektros lizdas turi būti netoli įtaisų ir lengvai pasiekiamas.
• Jei maitinimo adapterio nenaudojate, ištraukite jį iš elektros lizdo ir įtaiso.
• Nelieskite įtaiso ir maitinimo adapterio šlapiomis rankomis. Jei šio nurodymo nepaisoma, gali kilti trumpojo jungimo, gedimo arba elektros smūgio pavojus.

Informacija apie atlieku tvarkymą ir perdirbimą

Nubrauktas šiukšliadėžės ženklas, pateikiamas ant jūsų produkto, akumuliatoriaus, literatūroje ar ant pakuotės primena, kad visi elektroniniai gaminiai bei akumuliatoriai jų eksploatacijos pabaigoje turi būti nugabenti į atskirus atliekų surinkimo taškus, o ne jprastai išmesti kartu su buitinėmis atliekomis. Naudotojas privalo utilizuoti įrangą, nugabendamas ją į tam skirtą surinkimo tašką arba tarnybą, kur nebenaudojama elektros ir elektroninė įranga (EEJA) ir akumuliatoriai būtų atskirai perdirbti, laikantis vietos įstatymų. Tinkamai surenkant ir nugabenant jūsų įrangą, padedama užtikrinti, kad EEJ atliekos būtų perdirbtos tausojant vertingus išteklius ir saugant žmonių sveikatą bei gamtą, nes netinkamas tvarkymas, atsitiktinis lūžis, apgadinimas ir (arba) netinkamas perdirbimas eksploatacijos laikotarpio pabaigoje gali būti žalingas sveikatai ir aplinkai. Papildomos informacijos apie tai, kur ir kaip palikti EEJ atliekas, gausite susisiekę su vietos savivaldybe, mažmenininku ar buitinių atliekų surinkimo tarnyba, taip pat – apsilankę svetainėje http://consumer.huawei.com/en/.

Pavojingu medžiagų kiekio mažinimas

Šis įrenginys ir elektriniai priedai dera su vietoje galiojančiomis taisyklėmis dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo. Tokie apribojimai numatyti, pvz., ES REACH, „RoHS“ ir akumuliatorių (kur yra) reglamentuose ir pan. REACH ir „RoHS“ atitikties deklaracijų rasite mūsų interneto svetainėje http://consumer.huawei.com/certification.

Atitiktis ES reglamentams

Pareiškimas

Šiuo dokumentu bendrovė „Huawei Technologies Co., Ltd.“ pareiškia, kad šis įrenginys WS5200 V2 atitinka direktyvos 2014/53/EU pagrindinius reikalavimus ir kitus atitinkamus nuostatus.

Naujausią galiojančią „DoC“ (atitikties deklaracijos) versiją galima peržiūrėti adresu http://consumer.huawei.com/certification.

Šj prietaisą leidžiama naudoti visose Europos Sajungos (ES) valstybėse narėse. Laikykitės įrenginio naudojimo vietovėje galiojančių šalies ir vietinių reglamentų.

Atsižvelgiant į vietinį tinklą, galimybės naudotis įrenginiu gali būti ribotos.

Ribojimas 2,4 GHz dažnio juostoje:

Norvegija. Šis skirsnis netaikomas geografinei teritorijai, esančiai 20 km spinduliu nuo Ny-Ålesund miesto centro.

Ribojimas 5 GHz dažnio juostoje:

5 150–5 350 MHz dažnių juosta skirta naudoti patalpose šiose šalyse:

AT, BE, BG, CH, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR, UK(NI).

Dažnio diapazonai ir galia

(a) Dažnio diapazonai, kuriais veikia radijo įranga: kai kurie diapazonai galimi ne visose šalyse ir regionuose. Išsamesnės informacijos kreipkitės į vietinį tinklo operatorių.

(b) Maksimali radijo dažnių galia, perduodama dažnio diapazonais, kuriais veikia radijo įranga: maksimali visų diapazonų galia yra mažesnė nei didžiausia ribinė vertė susijusiame darniajame standarte.

Dažnio diapazonų ir perduodamos galios (spinduliuojamos ir (arba) perduodamos) vardinės ribos, taikomos šiai radijo įrangai: Wi-Fi 2.4G: 20 dBm, Wi-Fi 5G: 5150-5350 MHz: 23 dBm,

5470-5725 MHz: 30dBm.

Priedų ir programinės įrangos informacija

Kai kurie priedai tam tikrose šalyse arba regionuose yra pasirenkami. Pasirenkamus priedus, jei reikia, galima jsigyti iš licenciją turinčio pardavėjo. Rekomenduojami toliau nurodyti priedai:

Adapteriai: HW-120100X01 (X reiškia skirtingus naudojamus kištukų tipus, kurie gali būti C, U, J, E, B, A, I, R, Z arba K, atsižvelgiant į regioną)

Gaminio programinės įrangos versija yra 10.0.2.2. Programinės įrangos naujiniai išleidžiami gamintojo po gaminio išleidimo, kad pašalintų klaidas ir pagerintų veikimą. Visos gamintojo išleistos programinės įrangos versijos yra patikrintos ir atitinka susijusias taisykles.

Visi RD parametrai (pvz., dažnio diapazonas ir išvesties galia) yra nepasiekiami naudotojui, ir naudotojas negali jų pakeisti.

Naujausios informacijos apie priedus ir programinę įrangą rasite „DoC“ (atitikties deklaracijoje), esančioje http://consumer.huawei.com/certification.

Šiuo dokumentu „Huawei Technologies Co., Ltd.“ pareiškia, kad jos gaminiai atitinka su energija susijusių gaminių direktyvą („ErP“) 2009/125/EB. Išsamios informacijos dėl „ErP“ ir naudotojo vadovų, kurie reikalingi pagal Komisijos reglamentą, ieškokite adresu:

http://consumer.huawei.com/en/certification.

Apsilankykite adresu http://consumer.huawei.com/en/support/hotline, kur nurodyta šalies arba regiono klientų aptarnavimo linija ir el. pašto adresas.
