사용 설명서 5000 series XC5141 PHILIPS

부드러운 바닥과 딱딱한 바닥의 진공 청소 981

딱딱한 바닥 물걸레 청소 중 진공 청소하기 982

다목적 사용 및 액세서리 985

노즐 사용 985

미니 터보 브러시 사용 985

틈새 노즐 사용 986

콤비네이션 도구 사용 986

사용 후 - 유지관리 987

각 청소 주기 후 잣은 유지관리 987

먼지통 유지관리 987

아쿠아 탱크 유지관리 988

정기 유지관리 990

먼지 관리 시스템 유지관리 990

노즐 유지관리 992

미니 터보 브러시 유지관리(XC5141 및 XC5142에만 해당) 994

아쿠아 탱크 유지관리 995

교체 996

사용자 인터페이스 표시등 및 의미 997

문제 해결 999

건식 청소 999

진공 청소 및 물걸레 청소 노즐 사용 시 1002

소개

본 제품을 구입해 주셔서 감사합니다. 제품에 대한 지원 혜택을 모두 받으실 수 있도록 www.philips.com/support에서 제품을 등록해 주십시오.

기기 정보

1 제어판

a배터리 잔량 퍼센트

b 전력 수준 표시기

c 전원 선택 버튼

d 전원 버튼

2 핸디형

3먼지통

4배터리

5 필터

6먼지통 분리 버튼

7 나사 세트

8 벽 거치대
9어댑터
10연장관
11 노즐
12아쿠아 탱크
13 극세사 물걸레 패드
14 미니 터보 브러시(XC5141,XC5142만 해당)
15 콤비네이션 도구
16 틈새 노즐

처음 사용 전

벽 거치대 설치

1 벽 거치대를 뒤집고 레버를 들어올립니다. 충전 포트를 삽입합니다. 이 때 금속 부분이 보이고 벽 거치대의 앞면에서 똑바로 위를 향하도록 해야 합니다.

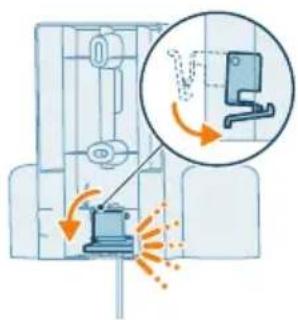

2 레버를 닫습니다. 레버가 "쌀깍"하는 소리와 함께 제자리에 들어가 고정되도록 해야 합니다.

3 벽 거치대를 벽 표면의 원하는 위치에 안전하게 고정합니다. 이때 가장 아래에 있는 장착 나사 구멍이 바닥에서 약 125cm 높이에 오도록 합니다.

주의: 벽 거치대를 고정시키기 위해 벽에 구멍을 뜨을 때에는 감전되지 않도록 조심하십시오.

i 참고: 벽 거치대를 그 위치에 설치하고 청소기를 벽에 걸었을 때 노즐이 바닥에 닿지 않는지 확인합니다.

4 청소기를 보관 및 충전하는데 최적의 위치와 높이가 결정되었으면 나사를 단단히 조여서 벽 거치대를 단단히 고정시킵니다.

사용 준비

제품에는 리튬 이온 배터리가 장착되어 있습니다. 0% 상태에서 100%까지 충전하려면 약 4시간이 걸립니다.

1 배터리 팩을 제품 본체에 끼우는데, 이때 "쌀ISCO" 소리가 나면서 배터리가 제대로 끼워져 제품과 연결되도록 합니다.

MAX 35°C MIN 10°C

2 제품을 설치해 둔 벽 거치대에 끼워 충전합니다.

경고: 제품은 10°C\~35°C 사이의 온도에서 충전하십시오.

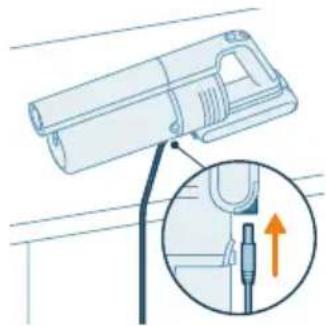

i 참고: 또는 핸디형 청소기를 평평한 표면에 놓고 충전 케이블을 제품에 직접 연결해서 충전해도 됩니다.

i 참고: 다른 옵션으로, 배터리를 평평한 표면에 놓고 충전 케이블을 배터리에 직접 연결해서 충전하는 방법도 있습니다.

3 제품은 4시간 이내에 완전히 충전되도록 설계되어 있습니다. 화면을 통해 충전 진행 상태를 확인할 수 있습니다. 제품이 완전히 충전되면 화면에 100% 값이 켜집니다. 몇 초 후 디스플레이가 꺼집니다.

제품 사용

제품 조립

1 핸디형 청소기를 연장관에 연결합니다. 끼울 때 "쌀짝" 소리가 나야 합니다.

2 연장관을 노즐에 연결합니다. 끼울 때 "짧짝" 소리가 나야 합니다.

부드러운 바닥과 딱딱한 바닥의 진공 청소

1 전원 버튼을 눌러 제품을 켜십시오.

i 참고: 제품의 전원을 끄려면 전원 버튼을 다시 누릅니다.

2 전원 선택 버튼을 사용해 에코(친환경) 모드, 일반 모드, 터보 모드 등 세 가지 다른 전원 설정을 차례로 선택할 수 있습니다.

에코(친환경): 일반 터보

3 진공 청소기로는 딱딱한 표면과 부드러운 표면을 모두 청소할 수 있습니다.

경고: 물이나 기타 액체를 절대 흡입하지 마십시오.

주의: 불이 켜진 상태의 LED를 직접 들여다보거나 LED를 주위 사람의 눈에 향하게 하지 마십시오. LED 빛이 매우 밝습니다.

딱딱한 바닥 물걸레 청소 중 진공 청소하기

주의: 아쿠아 탱크는 리놀륨, 에나멜을 입힌 타일, 니스를 바른 마루 등과 같이 방수 코팅이 되어 있는 뚱딱한 바닥과 대리석과 같은 석재 바닥에만 사용하십시오. 방수 처리되지 않은 바닥인 경우 물을 사용하여 청소할 수 있는 바닥인지 제조업체에 확인하십시오. 뚱딱한 바닥이라고 해도 방수 코팅이 손상된 경우에는 아쿠아 탱크를 사용하지 마십시오.
i 참고: 카펫을 세척하는 경우 아쿠아 탱크를 사용하지 마십시오.
i 참고: 아쿠아 탱크를 장착한 상태에서 제품을 옆으로 이동하지 마십시오. 물자국이 남습니다. 앞뒤로만 움직이십시오.
1사용하기 전에 극세사 물걸레 패드를 물로 적십니다.

2 극세사 물걸레 패드를 아쿠아 탱크 아래에 고정시킵니다. 아쿠아 탱크 밑면과 패드 뒷면의 벨크로 스트랩을 잘 맞춰줍니다.

MAX 50 °C

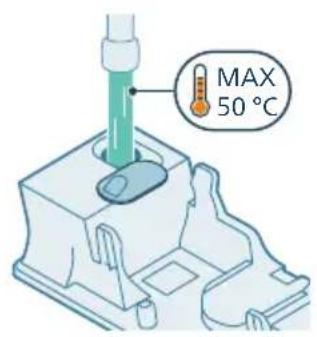

3 탱크의 고무 마개를 엽니다. 탱크에 물을 채우는데, 이때 물 온도는 50 °C를 넘어서는 안 됩니다.

10 ml

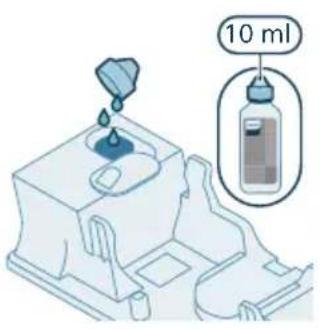

4 (선택 사항) 아쿠아 탱크에 액체 바닥 세정제를 추가하려고 하는 경우, 거품이 적거나 나지 않고 희석이 가능한 세정제를 선택하십시오. XV1792 필립스 플로어 클리너를 권장합니다. 물에 액상 세정제 몇 방울만 떨어뜨립니다.

6 준비한 아쿠아 탱크를 아쿠아 노즐에 연결하면 이제 청소할 준비가 끝났습니다. 올바로 사용하려면 반드시 올바른 방향인 상태에서 노즐의 바퀴에 탱크를 확실하게 연결하는 것이 중요합니다.

7 전원 버튼을 눌러 제품을 켜십시오. 노즐에 부착되어 있는 아쿠아 모듈을 사용해 딱딱한 바닥을 효과적으로 청소할 수 있습니다.

i 참고:아쿠아 모듈은 카펫처럼 부드러운 바닥에는 적합하지 않습니다.

주의:아쿠아 모듈은 바닥의 물을 흡입하는 데 사용해서는 안 됩니다.

도움말 및 기타 중요 정보

- 진공 및 물걸레 구성이 바닥을 효과적으로 물청소하여 액체와 얼룩을 비롯한 모든 종류의 먼지를 잡아내므로 바닥을 닦기 전에 진공 청소할 필요는 없습니다. 카펫과 러그에서는 진공 전용 구성을 사용하십시오. - 제품의 전원을 끄는 동안 제품을 움직이지 않으면 제품에서 소량의 물이 나와 바닥에 고일 수 있습니다. 제품의 전원을 끄는 동안 제품을 움직이면 고이는 물의 양을 줄일 수 있습니다. 필요한 경우 천으로 남아 있는 물방울을 닦아 낼 수 있습니다.

사용 제한

• 진공 청소 및 물걸레 구성은 목재 바닥을 제외한 모든 종류의 바닥을 진공 청소하고 닿는 데 적합합니다.
• 진공 및 물걸레 구성은 딱딱한 바닥의 정기적인 청소에 사용하도록 만들어졌습니다. 본 제품을 사용할 때에는 항상 바닥에 맞는 청소 방법을 따르십시오.
  -아쿠아 탱크에 있는 물에 XV1792 필립스 바닥 세정제 이외의 액상 바닥 세정제를 추가하려면 XV1792 필립스 바닥 세정제와 같이 물에 희석할 수 있고 거품이 적거나 거품이 없는 액상 바닥 세정제를 사용하십시오.
  -아쿠아 탱크의 용량은 300ml이므로 액상 바닥 세정제는 몇 방울 정도(최대 10ml)만 추가하면 됩니다.
  -리놀륨 바닥에서 진공 및 물걸레 구성을 사용하는 경우 리놀륨이 노즐에 들어가지 않도록 적절히 고정된 리놀륨 바닥에서만 사용하십시오.
• 전원이 꺼진 상태에서 카펫이나 러그 위로 제품을 이동하거나 들어올리면 오수 물방울이 카펫이나 러그에 묻을 수 있습니다.
• 컨벡터 히터의 바닥 그릴 위로 제품을 밀지 마십시오.그릴 위에서 움직이면 노즐에서 분사되는 물을 제품이 다시 흡입하지 못하기 때문에 그릴 홈 바닥에 물이고이게 됩니다.
• 청소 중에는 바닥에서 노즐을 들어 올리거나 노즐을 옆으로 이동하지 말고, 방향을 급격하게 전환하지 마십시오. 물 자국이 남습니다. 앞뒤로만 움직이십시오.

i 참고: 작동 시간은 청소하는 동안 흡입력 레벨에 따라 달라집니다.

다목적 사용 및 액세서리

경고: 액세서리를 사용할 때는 물이나 기타 액체를 절대 흡입하지 마십시오.

노즐 사용

1 노즐을 핸디형 청소기에 직접 연결합니다.

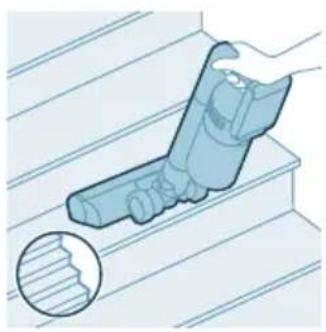

2 이 조합은 계단처럼 높이가 바뀌는 표면을 청소하는 데 사용합니다.

1 미니 터보 브러시를 부착하려면 핸디형 청소기의 연장관을 미니 터보 브러시에 끼웁니다.

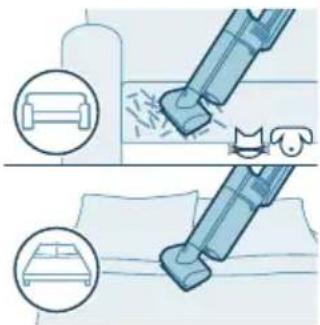

2 미니 터보 브러시는 침대 및 소파와 같은 부드러운 영역의 일반 청소에 사용할 수 있습니다. 청소 요구 사항에 맞게 전원 설정을 조절할 수 있습니다.
3 미니 터보 브러시를 사용하면 애완 동물의 털을 흡입하거나, 빙가루를 흔린 곳과 같은 작은 오염 부위를 청소하는 등 더 말씀히 청소할 수 있습니다. 청소 요구 사항에 맞게 전원 설정을 조절할 수 있습니다.

틈새 노즐 사용

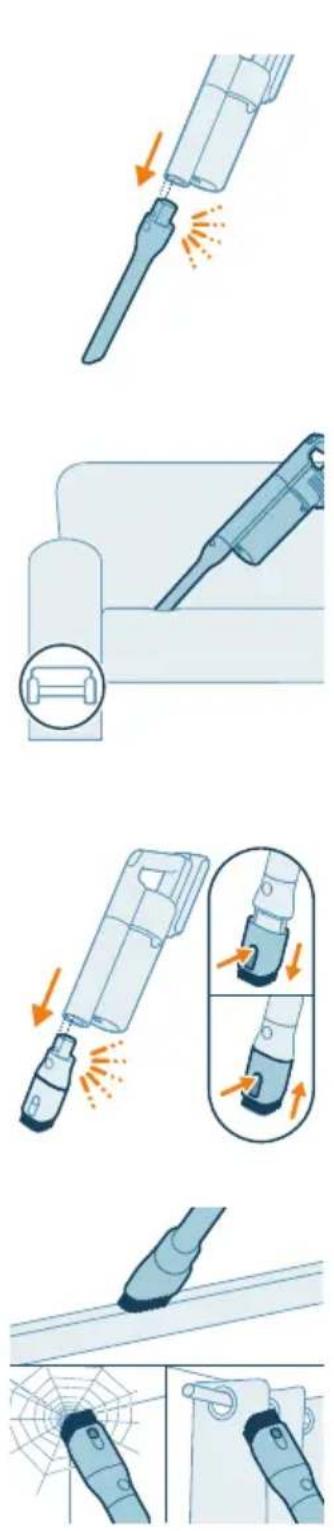

1 틈새 노즐을 부착하려면 연장관이나 핸디형 청소기를 틈새 노즐에 끼우면 됩니다.

2 긴 듣새 노즐은 좁은 구석이나 닿기 힘든 장소를 청소할 때 사용할 수 있습니다. 청소 요구 사항에 맞게 전원 설정을 조절할 수 있습니다.

콤비네이션 도구 사용

1 콤비네이션 도구를 부착하려면 연장관이나 핸디형 청소기를 콤비네이션 도구에 끼우면 됩니다.

2 콤비네이션 도구는 사용자 지정 가능한 브러시 분리와 조명 설정을 사용해 창문틀, 커튼, 또는 거미줄을 청소하는 용도로 설계된 도구입니다.

사용 후-유지관리

각 청소 주기 후 잣은 유지관리

먼지통 유지관리

사용 후에는 항상,또는 먼지가 MAX(최대) 수준 표시에 도달하면 먼지통을 비웁니다.

MAX

OFF ①

1 제품 전원을 끄십시오.

2 제품을 그림에 보이는 것처럼 45도 각도로 기울입니다. 먼지통 바닥에 있는 분리 버튼을 눌러 먼지통을 분리합니다.

i 참고: 먼지통 안의 내용물이 쏟아지지 않도록 제품을 세운 상태에서 먼지통을 분리합니다.

3 사이클론 옆면에 있는 오목한 원 2개를 잘 잡습니다. 먼지통에서 사이클론을 들어올려서 꺼냅니다.

4 먼지통을 휴지통 위로 가져가 안에 들어 있는 먼지를 비웁니다.

5 사이클론을 다시 먼지통 안에 넣습니다. 2개 부분이 제대로 정렬되도록 합니다. 반원 2개가 서로 연결되도록 해야 합니다.

6 조립한 먼지통을 다시 끼웁니다. 먼저 먼지통의 필터촉을 정렬시킨 다음 아래를 밀어 끼웁니다.

아쿠아 탱크는 사용 후 항상 세척해 줍니다.

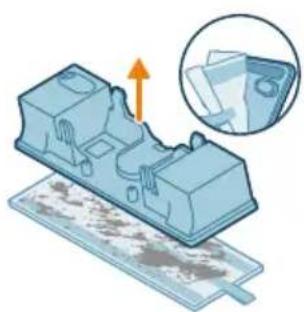

1 극세사 물걸레 패드를 분리합니다.

2 물걸레 패드를 흐르는 물로 행구고 손으로 세척하거나 세탁기에 넣어 세탁합니다.

3 아쿠아 탱크 안에 남은 물이 있으면 모두 버립니다.

MAX 50 °C

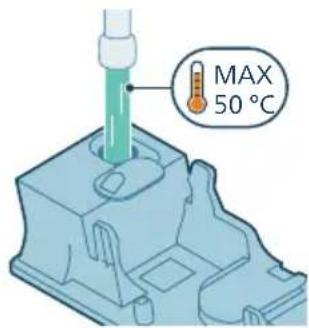

4 아쿠아 탱크에 물을 채웁니다.

5 아쿠아 탱크를 잘 닫은 다음 탱크를 흔들어서 남아 있는 세제를 완전히 제거합니다.

6 아쿠아 탱크를 비우고 연 상태로 말립니다.

7 보관 중에 탱크 뚜껑이 분실되지 않도록 주의하십시오. 극세사 물걸레 패드는 널어서 말립니다.
i 참고: 6개월 주기로 극세사 물걸레 패드를 교체하는 것을 권장합니다(부속품 XV1630).

먼지 관리 시스템 유지관리

최적 성능을 유지하려면 청소기의 필터를 매달 청소하고 6개월 주기로 필터를 교체하는 것을 권장합니다(부속품 XV1651).

1 필터를 들어올려 먼지통에서 분리합니다.
2 세척 가능한 품 필터를 플라스틱 필터 케이스에서 분리합니다.
3 필터 케이스와 품 필터를 모두 휴지통 위에서 털어줍니다.

i 참고: 필터 케이스에서 더 이상 먼지가 나오지 않을 때까지 필터 케이스를 휴지통위에서 힘있게 털어서 필터 케이스를 청소해 주어야 합니다.

4흐르는 물로 품 필터를 햇귀줍니다.

5 품 필터를 맑은 물이 나올 때까지 꼭 짜줍니다.

i 참고: 최상의 세척 효과를 위해서는 더 더러운 면을 아래로 향한 상태에서 필터에 흐르는 물을 통과시켜 깊이 박혀 있는 먼지까지 씻겨 나가도록 합니다.

i 참고: 필터 케이스는 햇구지 마십시오.

24 hrs

6 세척한 필터는 24시간 동안 말린 후 품 필터를 다시 필터 케이스에 끼워줍니다.

i 참고: 직사광선이나 라디에이터 또는 회전식 건조기로 스폰지 필터를 건조시키지 마십시오.

7 철저한 유지관리를 위해서는 먼지통과 사이클론을 흐르는 수돗물이나 따뜻한 비-owned물로 씻어줍니다.

8 세척한 후 먼지통과 사이클론을 닦아서 말려줍니다.

주의: 다시 조립하기 전에 모든 부품의 물기를 완전히 말려야 합니다.

i 참고: 부속품은 일체 식기세척기에서 세척할 수 없습니다.

9 품 필터를 필터 케이스에 넣습니다.

10 필터를 다시 먼지통에 끼웁니다.

11 조립한 먼지통을 다시 끼웁니다. 먼저 먼지통의 필터촉을 정렬시킨 다음 아래를 밀어 끼웁니다.

i 참고: 유지관리 작업 후에는 제품을 사용하기 전에 항상 제품에 필터가 끼워져 있는지 확인합니다.

OFF

노즐 유지관리

1 노즐 브러시를 세척하기 전에는 항상 제품의 전원을 꽃니다.

2 한 손으로 노즐 옆면에 있는 버튼을 누른 상태에서 다른 손으로 브러시를 분리합니다.

3 브러시에서 엉켜 있는 머리카락이나 털을 조심스럽게 떼어냅니다. 잘 떨어지지 않는 것은 가위로 잘라내면 쉽게 떼어낼 수 있습니다.

5 브러시에서 엉켜 있는 머리카락을 떼어냅니다.

7 브러시를 다시 끼워 넣을 때는 먼저 한 쪽을 제 위치에 넣은 다음 반대편을 밀어 넣어 짧짝 하는 소리가 나도록 하여 똑바로 들어가게 합니다.

8 노즐 브러시를 "짧짝" 소리가 날 때까지 밀어 넣어 고정시킵니다.

i 참고: 노즐 훌을 확인하여 이물질이 있으면 모두 제거합니다.

미니 터보 브러시 유지관리(XC5141 및 XC5142에만 해당)

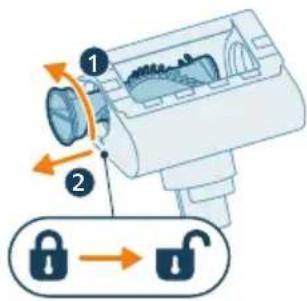

1 옆면 잠금 장치를 시계 반대 방향으로 돌려 브러시를 꺼낼 수 있도록 합니다.

2 손가략이나 가위를 사용해 브러시에 붙어 있는 오염 물질을 모두 제거합니다.

3 브러시를 다시 끼울 때는 브러시를 원래 있던 자리에 똑바로 넣기만 하면 됩니다. 안쪽 끝이 똑바로 들어갔는지 확인합니다. 시계 방향으로 돌려 브러시를 고정시킵니다. 브러시가 제대로 고정되면 "쌀的认可" 하는 소리가 납니다.

아쿠아 탱크 유지관리

석회가 쌓이는 것을 방지하려면 최소 한 달에 한 번씩 아쿠아 탱크 석회질 제거 작업을 해야 합니다.

1 계량컵에 석회질 제거 용액을 조금 따릅니다.

2 계량컵에 정해진 양의 물을 붓습니다.

MAX 50 °C

3 혼합한 액체를 아쿠아 탱크에 부어 넣습니다.

4 아쿠아 탱크를 잘 닫은 다음 탱크를 흔들어서 석회질 제거 용액이 골고루 퍼지도록 합니다.

5 (극세사 물걸레 패드 없는 상태로) 아쿠아 탱크를 12시간 이상 똑바로 세워 듯니다. 아쿠아 탱크 바닥으로 물이 천천히 새어 나います. 아쿠아 탱크를 싱크대 안에 넣어 두거나 결레를 깔고 그 위에 놓아 두는 것이 좋습니다.

6 허군 다음 아쿠아 탱크 안에 남아 있는 액체를 모두 제거합니다.

i 참고: 워터 스트립 3개가 모두 제자리에 있는지 확인하십시오. 물탱크는 워터 스트립 3개가 모두 제자리에 있어야만 제대로 작동합니다.

교체

액세서리 또는 예비 부품을 구입하려면 www.philips.com/parts-and-accessories를 방문하거나 필립스 제품 판매점에 문의하십시오. 또한 해당 국가의 필립스 고객상담실에 문의하실 수 있습니다.

교체 부품 및 모델 번호:

교체 필터 XV1651/01

극세사 물걸레 패드 XV1630/01

i 참고: 6개월 주기로 필터와 극세사 물걸레 패드를 교체하여 최상의 성능을 유지하십시오.

사용자 인터페이스 표시등 및 의미

신호 신호의 의미

E2 제품을 작동 온도보다 높은 온도 내지 낮은 온도에서 사용하고 있습니다.

62

제품은 0°C\~35°C 사이 온도의 실내에서 사용 및 보관하십시오. 제품 또는 배터리는 10°C\~35°C 사이의 온도에서 총전하십시오.

E5 배터리에 전원을 켜는 데 필요한 충분한 전력이 없습니다.

86

제품을 충전기에 다시 연결하십시오. 제품이 여전히 충전되지 않는 경우 제품을 필립스 서비스 센터로 가져가거나 필립스 고객 상담실에 문의해 주십시오.

신호 신호의 의미

E9 노즐에 단락이 발생했습니다.

68

제품을 필립스 서비스 센터로 가져가거나 필립스 고객 상담실로 문의해 주십시오.

i4 브러시가 걸렸거나 공기 흐름 채널 안에 물체가 걸려 있습니다.

18

제품의 전원이 꺼져 있는지 확인합니다. 사용 설명서에 따라 노즐을 청소하고 제품 본체에서 연장관을 분리해 연장관 안을 확인해 보십시오. 노즐이나 연장관에서 물체를 제거한 다음 제품을 다시 시작합니다.

일부 카펫의 경우 사용 중에 브러시가 걸릴 수 있습니다. 브러시가 걸린 경우 바닥 청소 방향과 전원 모드를 조정한 다음 청소를 계속 진행하십시오.

i5 모터가 걸렸거나 손상되었습니다.

8

배터리를 분리한 다음 10초간 기다렸다가 다시 끼웁니다. 그래도 여전히 작동하지 않는 경우 제품을 필립스 서비스 센터로 가져가거나 필립스 고객 상담실에 문의해 주십시오.

i6 디스플레이에 i6(배터리아이콘이 i6 아래에 오도록 거꾸로 표시)이

b %

표시됩니다.어댑터를 제거하지 않았습니다.

제품을 작동시키기 전에 어댑터를 제거하십시오.

신호 신호의 의미

i7 디스플레이에 i7(배터리아이콘이 i7 아래에 오도록 거꾸로 표시)이

표시됩니다. 잘못된 어댑터를 사용하고 있습니다.

제품에 들어 있는 어댑터를 사용하도록 하십시오.

0

배터리 잔량이 부족하며 충전이 필요합니다. 권장 충전 방법으로 제품 또는 배터리를 충전하십시오.

문제 해결

이 장에서는 제품을 사용하면서 접할 수 있는 가장 일반적인 문제를 다릅니다. 아래 정보를 통해 문제를 해결하지 못한 경우 www.philips.com/support를 방문하여 자주 묻는 질문(FAQ) 목록을 참조하거나 해당 국가의 필립스 고객 지원 센터로 문의하십시오.

건식 청소

문제점 가능한 원인 해결 방법

전원 버튼을 누르는데 제품이 반응하지 않습니다.	디스플레이에 배터리가 비었다는 아이콘이 표시됩니다.	배터리를 총전하려면 제품을 총전 스테이션에 연결하거나 (배터리가 설치된 상태의) 핸디형 청소기를 어댑터 전원 플러그에 직접 연결하십시오.
충전 스테이션이 벽에 안정적으로 고정되지 않습니다.	충전 스테이션을 고정하는 나사가 느슨한 상태입니다.	나사를 완전히 조여주십시오.
	나사 크기가 맞지 않습니다. 제품에 들어 있는 나사를 사용해 충전 스테이션을 설치합니다.
	충전 스테이션을 설치한 벽이 안정적이지 않습니다.	충전 스테이션을 설치한 벽이 안정적인지 확인해 보십시오.
제품의 작동이 갑자기 멈춥니다. 제품 내부에 오작동이 발생하면 버튼이 반응하지 않고 화면에 아무것도 표시되지 않습니다.		제품을 총전 스테이션에 연결하거나 핸디형 진공 청소기는 어댑터에 직접 연결하십시오. 디스플레이를 확인합니다. 오류 코드가 표시된 경우 사용자 인터페이스 신호에 관한 이전 장에서 그 의미를 확인하실 수 있습니다.
