1 서문

안내문, 기술 데이터, 인증서, 액세서리 및 추가 정보는 디바이스/패키징의 QR 코드 또는 documentation.ifm.com에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
• 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
  -유닛 및 케이블이 손상되지 않도록 보호하십시오.
• 본 디바이스는 EN 61000-6-4 표준에 상응하는 클래스 B 제품 입니다. 가정환경에서 라디오 주파수가 본 제품에 방해요소가 될 수 있습니다. 간섭이 발생할 경우, 사용자는 적절한 조치를 취해야 합니다.
• 주변 온도가 55°C 이상이거나 직사광선에 노출되면 표면 온도가 더 높아질 수 있습니다. 플라스틱 디바이스의 경우 76°C, 금속 디바이스의 경우 58°C입니다 (DIN EN ISO 13732-1:2008-12).

3 의도된 용도

3.1 어플리케이션 영역

사용 중에 제품은 제품의 기능, 수명, 품질 및 신뢰성에 영향을 미칠 수 있는 영향에 노출됩니다.

제품이 의도한 용도에 적합한지 확인하는 것은 고객의 책임입니다. 이는 특히 압력, 화학물질, 온도 변동, 습기, 방사선은 물론 기계적 스트레스와 같은 환경 악영향을 받는 위험한 지역의 어플리케이션에 적용되며, 특히 제품이 제대로 설치되지 않은 경우 더욱 그렇습니다.

제품의 기능에 따라 사람의 안전이 좌우되는 용도에 제품을 사용하는 것은 허용되지 않습니다. 이 지침을 준수하지 않으면 사망이나 증상을 입을 수 있습니다.

! 잘못된 설치로 인해 잘못된 스위칭이 발생할 수 있습니다.

▶ 셋업 챔터를 참조하십시오.
▶ 어플리케이션 테스트를 통해 기능이 올바르게 작동하는지 확인하십시오.

본 디바이스는 E12840 FDA 씀(액세서리로 제공)과 함께 설치한 경우에만 FDA를 준수합니다.

본 디바이스는 포트 클래스 B가 있는 IO-Link 마스터에서 사용하기에 적합하지 않습니다.

4 기능

KTE 타입 디바이스

KTE 타입 디바이스는 손가락 터치에 반응하는 정전 용량형 터치 센서입니다 (예: 측정 원리(KTV에는 적용되지 않음) (→ 7)).

KTV 타입 디바이스

KTV 타입 디바이스는 랼프 역할만 하며, KTE 타입 디바이스와 동일한 디자인을 특징으로 합니다. 어플리케이션이나 설비 상태를 시각화하도록 설계되었습니다. KTV에 용량성 전극 시스템과 관련 평가가 없다는 점은 두 제품의 주된 차이점입니다.

4.1 측정 원리(KTV에는 적용되지 않음)

디바이스의 활성 전극 앞에 전기장이 생성됩니다. 이 전기장은 액체와 고체, 전도성과 비전도성 물질의 영향을 받을 수 있습니다.

정전 용량의 변화를 검출하고 스위칭 신호로 변환합니다. 이 작업은 보통 손이나 손가락의 접근으로 이루어집니다.

1: 연결
2: 하우징
3: 교류 전기장
4: 전극 시스템
5: 평가전자장치

본 디바이스는 정전용량의 변화를 검출하여 작동합니다.

▶ 디바이스를 캘 때는 디바이스의 검출 범위를 깨끗하게 유지해야 합니다.

4.2 작동 모드

4.2.1 IO-Link

IO-Link는 지능형 센서 및 액추에이터를 자동화 시스템에 연결하기 위한 통신 시스템입니다. IO-Link는 IEC 61131-9 표준에 따라 표준화됩니다.

IO-Link에 관한 일반적인 정보: io-link.ifm

모든 파라메터, 프로세스 데이터 및 디바이스에 관한 상세설명이 포함된 IODD (Input Output Device Description): documentation.ifm.com

IO-Link는 다음 장점을 제공합니다:

• 모든 데이터 및 프로세스 값의 간섭 없는 전송
• 실행 중인 프로세스의 파라메터화 또는 어플리케이션 외부 사전세팅
• 시스템에서 연결된 디바이스를 식별하기 위한 파라메터
• 추가 파라메터 및 진단 기능
• 디바이스 교체 시, 파라메터 세팅의 자동 백업 및 복원 (데이터 저장)
  • 파라메터 세팅, 프로세스 값 그리고 이벤트 로깅
• 쉬운 프로젝트 기획을 위한 디바이스 설명 파일 (IODD - Input Output Device Description)
• 표준화된 전기적 연결
• 원격 유지보수

4.2.2 SIO 모드

SIO 모드는 디바이스가 IO-Link 마스터에 연결되지 않은 경우 항상 활성화됩니다.

SIO 모드에서 디바이스는 디지털 스위칭 출력과 두 개의 디지털 입력을 사용하여 디지털 스위치로서 작동합니다.

디지털 스위칭 출력 (normally closed / normally open, PNP/NPN)의 설정은 IO-Link를 통해 변경할 수 있습니다. 그러면 본 디바이스는 IO-Link 없이도 작동할 수 있습니다.

4.3 Switch-on 및 switch-off 지연

작동 모드에 따라 switch-on 및 switch-off 지연을 사용할 수 없습니다.

4.3.1 Switch-on 지연 dS

스위칭 출력의 switch-on 지연은 100ms 단위로 0\~2초 범위에서 세팅할 수 있습니다. 이를 위해서는 최소한 세팅된 시간 동안 디바이스를 터치해야 합니다.

이 기능은 의도하지 않은 출력 활성화에 대한 추가 보호 기능을 제공하며 버튼 잠금 디바이스로도 사용할 수 있습니다.

4.3.2 스위치-off 지연 dr

스위칭 출력의 switch-off 지연은 100ms 단위로 0\~3600초 범위에서 세팅할 수 있습니다. 디바이스의 스위칭 상태는 세팅된 시간이 경과할 때까지 변경되지 않습니다.

디바이스의 새로운 작동은 출력 지연 [dr] 동안 스위칭 출력에 영향을 미치지 않습니다.

4.4 작동 모드(KTV에는 적용되지 않음)

다음의 작동 모드가 가능합니다.

• 동적 모드
• 정적 모드
  • 쌍안정 (Bistable) 모드
• 결합 모드

본 디바이스는 IO-Link를 통해서만 설정 가능합니다.

4.4.1 동적 모드 (300ms 펼스)

[동적 모드] 세팅에서 검출된 모든 작동 (활성화)은 300ms 출력 펼스로 신호를 보냅니다. 출력 펼스는 [dS] 세팅(switch-on 지연)을 사용하여 지연시킬 수 있습니다. switch-on 지연 시간이 활성화 시간보다 길면 출력 펼스가 생성되지 않습니다. dr 세팅을 사용할 수 없습니다.

4.4.2 정적 모드

[정적 모드] 세팅에서는 활성화가 존재하는 한 검출된 모든 작동 (활성화)이 신호로 표시됩니다. 출력 펄스는 [dS] 세팅 (switch-on 지연)을 사용하여 지연시킬 수 있습니다. switch-on 지연 시간이 활성화 시간 보다 길면 출력 펄스가 생성되지 않습니다. [dr] 세팅(switch-off 지연)을 사용하여 출력 펄스를 연장할 수 있습니다.

4.4.3 쌍안정 (Bistable) 모드

[쌍안정 모드] 세팅에서는 검출된 모든 작동(활성화)에 따라 스위칭 상태가 변경됩니다. 스위칭 상태 변경은 [dS] 세팅 (switch-on 지연)을 사용하여 지연시킬 수 있습니다. switch-on 지연 시간이 활성화 시간 보다 길면 스위칭 상태 변경이 생성되지 않습니다. dr 세팅을 사용할 수 없습니다.

4.4.4 결합된 모드

스위칭 출력을 normally open ([High active])로 구성하면 다음 사항이 유효합니다.

스위칭 상태 OFF:

• 터치: 300ms 동안 켜짐 (최소 switch-on 시간)
• 지속적인 활성화: 활성화 시간 동안 켜짐
• 두 번 터치: 켜짐 (지속적인 ON)

스위칭 상태 ON:

• 터치: 꺼짐, 300ms 동안 switch-on 잠금 (두 번 터치로 인해)
• 지속적인 활성화: 꺼짐
• 두 번 터치: 꺼짐

dS(switch-on 지연) 및 dr(switch-off 지연) 세팅은 사용할 수 없습니다.

normally closed ([Low active])로 구성하면 스위칭 상태가 반전됩니다.

두 번 터치는 이 목적으로 정의된 300ms의 시간 창 내에서 두 번의 짧은 연속 작동으로 정의됩니다.

4.5 디지털 입력

디지털 입력은 비율계량 임계값을 보유한 IEC/EN 61131-2 타입 3에 따라 디자인되었습니다. UB 8...32 V의 경우 이는 다음을 의미합니다.

• 스위칭 상태 OFF는 입력 전압 <= 20 % * U _B 에서 신뢰성있게 검출됩니다.
• 스위칭 상태 ON은 입력 전압 >= 80 % * U _B 에서 신뢰성있게 검출됩니다.

디바이스 작동은 디지털 입력 신호보다 우선합니다.

4.6 LED 트리거링

다음 표는 디바이스 상태와 [LED 모드]의 각 조합에 대해 표시되는 색상을 보여줍니다.

상태		디바이스가 작동되지 않음				디바이스가 작동됨 *)
입력	IN1	OFF	ON	OFF	ON	OFF ON
	IN2	OFF	OFF	ON	ON	OFF ON
[LED 모드]	[버튼/입력]	[LED 색상. 버튼을 누르지 않음]				[LED 색상. 버튼을 누름]
	[입력]	[LED 색상. 버튼을 누르지 않음]	[LED 색상. IN1만 해당]	[LED 색상. IN2만 해당]	[LED 색상. IN1 및 IN2]
	[PDOut / PLC-제어됨]	[PDOut / PLC-제어됨]

탭 1: 디바이스 상태와 LED 모드 개요

*) KTV에는 적용되지 않음.

[LED 모드] [PDOut / PLC-제어됨]에서 색상 선택은 IO-Link 마스터를 통해서만 이루어집니다. 디바이스 작동은 SSC 비트 *)를 통해 IO-Link 마스터로 전송됩니다.

▶ 작동 시 색상 변경의 경우, 상위 컨트롤러에서 로직을 구현해야 합니다 (SSC 폴링 비트, 색상 선택은 SSC 비트 상태에 따름).

LED 색상은 [LED 색상] 표시 파라메터 (→ 22) 파라메터를 통해 정의합니다.

LED 색상	사전 설정
꺼짐 (0)	디바이스가 작동되지 않음
청색 (1)	IN1 및 IN2 활성화
녹색 (2)	디바이스가 작동됨(KTV에는 적용되지 않음)
청록색 (3)	-
적색 (4)	IN1 활성화 및 IN2 비활성화
보라색 (5)	-
황색 (6)	IN2 활성화 및 IN1 비활성화
흰색 (7)	-
호박색 (8)	-
사용자 정의 색상 1 (9)	적색 252, 녹색: 0, 청색: 197 (자흥색)
사용자 정의 색상 2 (10)	적색 254, 녹색: 40, 청색: 0 (주황색)

탭 2: 사용 가능한 LED 색상

4.7 LED 동작

LED 동작은 [LED 동작] 파라메터를 통해 세팅할 수 있습니다.

다음 파라메터 사용이 가능합니다:

• 지속적인 조명
• 느리게 점멸됨
• 중간 속도로 점멸됨
• 빠르게 점멸됨
• 느린 펄스
• 중간 속도 펄스
  • 빠른 펄스

그림 1: 중간 속도로 점멸될 때 LED 동작

그림 2: 중간 속도로 펼싱할 때 LED 동작

4.8 LED 모드

4.8.1 버튼 (KTV에는 적용되지 않음)

이 모드에서는 PDOut(IO-Link) 또는 입력을 통해 연결된 디바이스의 LED를 변경할 수 없습니다.

이 기능은 다른 센서나 기계적 접점의 신호를 IO-Link 네트워크에 통합하는 데 사용할 수 있습니다.

디바이스가 IO-Link 네트워크에 통합된 경우, IN1(핀2) 및 IN2(핀5)의 신호를 사용하여 스위칭 출력을 평가할 수 있습니다.

그림 3: LED 모드 버튼 연결 예제

A: 센서 A
B: 센서 B
C: IO-Link 마스터

가능한 연결 액세서리 - EVC847 및 EVC848.

4.8.2 버튼/입력

이 모드에서는 연결된 디바이스의 LED를 입력을 통해 변경할 수 있습니다.

이 기능은 디바이스를 통해 설비 상태를 표시하는 데 사용할 수 있습니다.

LED는 LED 트리거링 (→ LED 트리거링 10)에 지정된 대로 동작합니다.

그림 4: LED 모드 버튼 / 입력 연결 예제

가능한 연결 액세서리 - EVC847 및 EVC848.

A: 센서 A
B: 센서 B
C: IO-Link 마스터

4.8.3 PDOut / PLC-제어됨

이 모드에서는 연결된 디바이스의 LED를 PDOut(IO-Link)을 통해서만 변경할 수 있습니다.

4.9 내부 온도

디바이스의 내부 온도를 읽을 수 있습니다. 기타 파라메터 (→ 25).

디바이스의 내부 가열로 인해 내부 온도는 일반적으로 주변 온도와 일치하지 않습니다.

4.10 스위칭 주기 카운터 (KTV에는 적용되지 않음)

스위칭 주기 수는 기타 파라메터 (→ 25)를 읽고 재설정할 수 있습니다. 스위칭 주기 카운터는 디바이스 메모리에 주기적으로 저장됩니다. 판독값은 디바이스를 다시 시작한 후 참고용으로 사용할 수 있으나 약 60분의 저장 주기로 인해 더 낮은 값이 나타날 수 있습니다.

4.11 작동 시간 카운터

작동 시간은 IO-Link 기타 파라메터 (→ 25)를 통해 디바이스 메모리에서 읽을 수 있습니다.

5 설치

A: 스텐레스 스틸 디바이스
B: 심볼 디스크가 있는 플라스틱 디바이스
C: 투명한 심볼 디스크와 심볼 스티커가 있는 플라스틱 디바이스

A

B

©

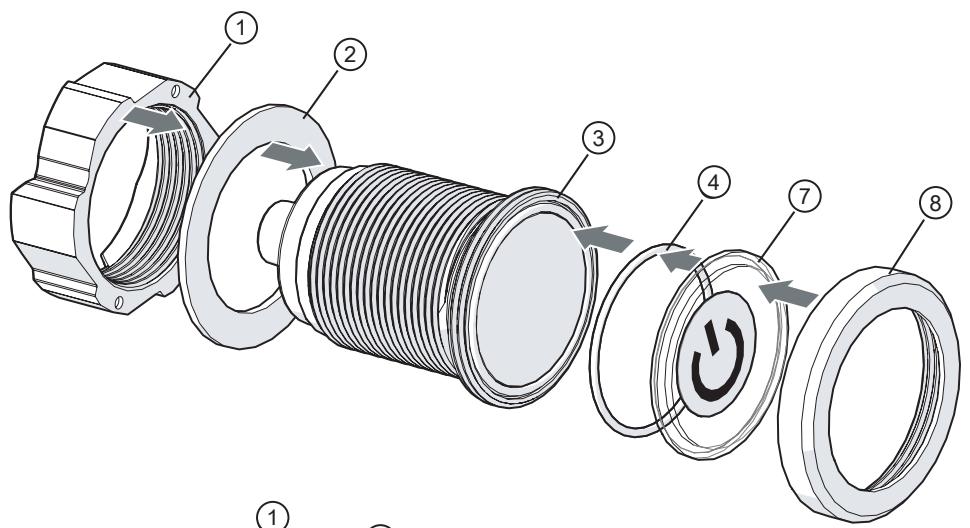

그림 5: 조립, 순서 및 설치 방향 준수

1: 간편한 마운팅 너트
2: 씀링 링 (외부)
3: 터치 센서
4: 씀링 링 (내부)

5: 심볼 스티커
6: 플라스틱 심볼 디스크 (심볼 유무)
7: 스텐레스 스틸 디바이스용 심볼 디스크
8: 스텐레스 스틸 링

심볼 디스크 없이 작동하면, 작동이 신뢰성있게 감지되지 않습니다.

▶항상 심볼 디스크를 사용하여 디바이스를 작동하십시오.

부적절하게 조립된 경우, 심볼 디스크와 감지면 사이에 물이나 먼지 등이 침투하여 오작동을 일으킬 수 있습니다.

▶ 디바이스와 심볼 디스크는 분리된 상태에서 조립합니다.

▶항상 적절한 씀을 사용해 디바이스와 심볼 디스크를 설치하십시오.

▶ 씀은 제공된 흙에 완전히 맞아야 합니다.

▶ 최소 1 Nm의 조임 토크로 심볼 디스크를 고정하십시오.

셋업 전에, 심볼 디스크가 1Nm의 조임 토크로 설치되었는지 확인합니다. 1Nm의 조임 토크는 손으로도 조일 수 있습니다. 손으로 과도하게 조이는 것은 디자인상 배제되어 있습니다.

모든 디바이스는 모든 심볼 디스크와 호환됩니다. 예를 들어 플라스틱 심볼 디스크를 금속 디바이스에 장착할 수 있습니다.

6 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 전기장비 설치에 대한 국내 및 국제 규정이 준수되어야 합니다.

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

KTE 타입:

그림 6: 케이블 배선

그림 7: 커넥터 배선

KTV 타입

그림 8: 케이블 배선

그림 9: 커넥터 배선

▶ 케이블은 가능한 직선으로 놓고, 말리지 않도록 합니다.

7 셋업

▶ 디바이스를 완벽하게 설치합니다.
▶ 전기 연결을 확인합니다.
▶ 필요한 세팅을 지정합니다.
▶ 디바이스의 기능을 확인합니다.

8 파라메터 세팅

설치 전 또는 작동 중에 파라메터가 세팅될 수 있습니다.

작동 중에 파라메터를 변경하면, 설비 기능에 영향을 미칠수 있습니다.

▶ 귀하의 설비가 오작동 상태가 아님을 확인하십시오.

파라메터 값이 세팅되는 동안, 본 제품은 작동 모드 상태 입니다. 본 제품은 파라메터 설정이 완전히 끝나기 전까지 현재의 파라메터로 감지기능을 계속 수행하게 됩니다.

파라메터 세팅에 따라 메뉴에서 사용할 수 있는 파라메터가 변경될 수 있습니다.

IO-Link 인터페이스를 통한 파라메터화 요구사항:

√ 적합한 파라메터화 소프트웨어, 예: ifm moneo|configure
√ 디바이스에 대한 IODD (Input Output Device Description)는 documentation.ifm.com을 참조하십시오.
√ IO-Link 마스터 1개
▶ IO-Link 마스터를 파라메터화 소프트웨어에 연결합니다.
▶마스터의 포트를 IO-Link 작동 모드에 세팅합니다.
▶ 디바이스를 IO-Link 마스터의 빈 포트에 연결합니다.
▷ 디바이스가 IO-Link 모드로 전환됩니다.
▶ 소프트웨어에서 파라메터 세팅을 변경합니다.
▶ 파라메터 세팅을 디바이스에 씁니다.

파라메터화 소프트웨어의 파라메터화 → 매뉴얼에 대한 참고

8.1 조정 가능한 파라메터

다음 IO-Link 파라메터는 개요만 제공합니다. 전체 목록은 디바이스의 IODD에서 확인할 수 있습니다.

8.1.1 센서 파라메터

파라메터	값 / 공장 설정상태	설명
민감도	낮음 (0)중간 (1)높음 (2)	디바이스의 터치 민감도를 3가지 레벨로 세팅합니다.
환경 설정	오염 (0)표준 (1)스플래시 물 (2)	주변조건 세팅오염: 본 디바이스는 오염에 관계없이 전도성이 제한적인 먼지, 기름, 습식 용액 등으로 작동을 검출합니다. 이 세팅에서는 신호 처리가 가장 엄격하지 않습니다 표준: “오염”과 “스플래시 물” 사이의 절충 세팅. 오염과 스플래시 물에 대한 제한적인 보호 기능을 제공하며 대부분 의 작동을 검출합니다.스플래시 물: 본 디바이스는 스플래시 물에 대한 내구성이 강합니다. 잘못된 스위칭을 방지합니다. 여기에는 열은 안개, 비, 세탁, 젖은 천으로 닭기 / 세척이 포함됩니다. 우발적인 switch-on에 대한 어느 정도의 보호가 제공됩니다. 이 세팅에서는 신호 처리가 가장 엄격합니다.

민감도

환경설정

(다음에서) 작동 가능:

다음에 의해 트리거되지 않음:

오염 억제:

장갑 착용하지 않음

앞은 장갑(예: 라릭스 장갑)

증간두께 장갑(예: 원에는용 장갑)

두꺼운 장갑(예: 작업용 장갑)

분무

비

열은 물 분사(예: 병 세정에서)

고압 세척기

습기 닭아내기

물 분사(정위 흥스 이상)

오염(예: 오일이나그리스,를 없음)Fl Zam은 오염, 비전도성

(예: 탐염수)Fl Zam은 오염, 약간의 전도성(예: 수듯물)Fl Zam은 오염, 전도성 높음(예: 바닷물)

(예: 바닷물)

낮음

오염

√

√

×

×

√

√

×

√

×

×

√

√

×

×

표준

√

√

×

×

√

√

√

√

×

√

√

√

×

×

스플래시 물

√

√

×

×

√

√

√

√

√

√

√

√

×

×

중간

오염

√

√

√

√

√

√

×

×

×

×

√

√

×

×

표준

√

√

√

√

√

√

√

√

×

×

√

√

×

×

스플래시 물

√

√

√

√

√

√

√

√

√

√

√

√

×

×

높음

오염

√

√

√

√

√

√

×

×

×

×

√

√

√

×

표준

√

√

√

√

√

√

√

×

×

×

√

√

×

×

스플래시 물

√

√

√

√

√

√

√

√

√

×

√

√

×

×

8.1.2 스위칭 출력 설정

파라메터	값 / 공장 설정상태	설명
P-n	PNP (0)NPN (1)	스위칭 출력을 위한 출력 양극성
SSC 설정 로직	High active (0)Low active (1)	터치로 디바이스의 스위칭포인트 로직이 세팅될 수 있습니다.
SSC1 지연. dS	0초 ... 2초	SSC1에 대한 switch-on 지연, 0.1초 단위로 조정이 가능합니다.
SSC1 지연. dr	0초 ... 3,600초	SSC1에 대한 switch-off 지연, 0.1초 단위로 조정이 가능합니다.
SSC1 카운터	0 ... 2147482880	스위칭 주기 수를 카운팅합니다. 읽기만 가능합니다. 시스템 명령 209를 통해 재설정 가능: “SSC1 카운터를 0으로 재설정”
SSC1 토탈라이저	0 ... 2147482880	스위칭 사이클 수를 카운팅합니다. 읽기만 가능합니다. 재설정은 가능하지 않습니다.

8.1.3 표시 파라메터

디바이스의 LED 디스플레이는 전부 또는 일부분 비활성화할 수 있습니다.

파라메터	값 / 공장 설정상태	설명
LED 모드	버튼 / 입력 (0)입력 (11)*PDOut / PL-제어됨 (3)	LED 제어에 사용되는 소스 정의.*KTV의 공장설정상태
LED 밝기	보통 (0)밝음 (1)	LED의 밝기
RGB 사용자 정의 색상 1	적색 (RGB - 적색 성분 0...255): 252녹색 (RGB - 녹색 성분 0...255): 0청색 (RGB - 청색 성분 0...255): 197	사용자가 정의한 색상 (1)
RGB 사용자 정의 색상 2	적색(RGB - 적색 성분 0...255): 254녹색 (RGB - 녹색 성분 0...255): 40청색 (RGB - 청색 성분 0...255): 0	사용자가 정의한 색상 (2)
LED 색상. 버튼을 누르지 않음	꺼짐 (0)청색 (1)녹색 (2)청록색 (3)적색 (4)보라색 (5)호박색 (6)흰색 (7)황색 (8)사용자 정의 색상 1 (9)사용자 정의 색상 2 (10)	상태 LED 색상:• 디바이스가 작동되지 않음
LED 동작. 버튼을 누르지 않음	지속적인 조명 (0)느리게 점멸됨 (1)중간 속도로 점멸됨 (2)빠르게 점멸됨 (3)느린 펄스 (4)중간 속도 펄스 (5)빠른 펄스 (6)	상태에 대한 LED 동작:• 디바이스가 작동되지 않음
LED 색상 IN2만 해당	꺼짐 (0)청색 (1)녹색 (2)청록색 (3)적색 (4)보라색 (5)황색 (6)흰색 (7)호박색 (8)사용자 정의 색상 1 (9)사용자 정의 색상 2 (10)	상태 LED 색상:• IN2 활성화 및 IN1 비활성화.
LED 동작. IN2만 해당	지속적인 조명 (0)느리게 점멸됨 (1)중간 속도로 점멸됨 (2)빠르게 점멸됨 (3)느린 펄스 (4)중간 속도 펄스 (5)빠른 펄스 (6)	상태에 대한 LED 동작:• IN2 활성화 및 IN1 비활성화.
LED 색상. IN1만 해당	꺼짐 (0)청색 (1)녹색 (2)청록색 (3)적색 (4)보라색 (5)황색 (6)흰색 (7)호박색 (8)사용자 정의 색상 1 (9)사용자 정의 색상 2 (10)	상태 LED 색상:• IN1 활성화 및 IN2 비활성화.
LED 동작. IN1만 해당	지속적인 조명 (0)느리게 점멸됨 (1)증간 속도로 점멸됨 (2)빠르게 점멸됨 (3)느린 펄스 (4)증간 속도 펄스 (5)빠른 펄스 (6)	상태에 대한 LED 동작:• IN1 활성화 및 IN2 비활성화.
LED 색상. IN1 및 IN2	꺼짐 (0)청색 (1)녹색 (2)청록색 (3)적색 (4)보라색 (5)황색 (6)흰색 (7)호박색 (8)사용자 정의 색상 1 (9)사용자 정의 색상 2 (10)	상태 LED 색상:• IN1 활성화, IN2 활성화.
LED 동작. IN1 및 IN2	지속적인 조명 (0)느리게 점멸됨 (1)증간 속도로 점멸됨 (2)빠르게 점멸됨 (3)느린 펄스 (4)증간 속도 펄스 (5)빠른 펄스 (6)	상태에 대한 LED 동작:• IN1 활성화, IN2 활성화.
LED 색상. 버튼을 누 름	꺼짐 (0)청색 (1)녹색 (2)청록색 (3)적색 (4)보라색 (5)황색 (6)흰색 (7)호박색 (8)사용자 정의 색상 1 (9)사용자 정의 색상 2 (10)	상태 LED 색상:디바이스가 작동됨.
LED 동작. 버튼을 누름	지속적인 조명 (0)느리게 점멸됨 (1)중간 속도로 점멸됨 (2)빠르게 점멸됨 (3)느린 펄스 (4)중간 속도 펄스 (5)빠른 펄스 (6)	상태에 대한 LED 동작:디바이스가 작동됨.

8.1.4 기타 파라메터

파라메터	값 / 공장 설정상태	설명
내부 온도	-30 ... 90 °C	디바이스의 내부 온도
Switch-on 작동	0 ... 2000000	switch-on 작업 횟수
작동시간	0 ... 2000000시간	작동시간 수

8.2 명령어

명령어	설명
공장설정상태로 재설정	디바이스의 모든 파라메터를 공장설정상태로 재설정합니다. 스위칭 사이클 카운터는 재설정하지 않습니다.
카운터를 0으로 재설정	스위칭 주기 카운터를 0으로 재설정합니다.
로케이터 시작	디바이스의 시각 표시기(LED)가 위치 설정 디스플레이 패턴으로 전환되어 어폴리케이션에서 디바이스를 더 쉽게 찾을 수 있습니다.
로케이터 중지	위치 설정 표시 패턴이 중지됩니다.

명령을 통해 이전에 비활성화하지 않는 한 깜박이는 기능 [로케이터]는 10분 후에 자동으로 비활성화됩니다.

8.3 활성화된 이벤트와 디바이스 상태

프로세스 데이터 입력에 포함된 디바이스 상태 외에도 디바이스는 이벤트 또한 출력합니다. 이벤트는 IO-Link 마스터를 사용하여 평가할 수 있습니다.

이벤트	디바이스 상태	설명
디바이스 OK	OK (0)	디바이스가 제대로 작동하고 있습니다.
파라메터 오류	기능 확인 (3)	디바이스에 작성된 파라메터의 값 범위가 잘못되었거나 길이가 잘못되었습니다.
내부 온도 초과됨	사양에 맞지 않음 (2)	내부 온도가 너무 높음▶ 주변 온도 감소▶ 부하 감소▶ LED 끄기
내부 온도에 도달하지 않음	사양에 맞지 않음 (2)	내부 온도가 너무 낮음▶ 디바이스 절연

→IODD 이벤트에 대한 자세한 정보

9 Troubleshooting

▶ 디바이스를 세척하여 오염을 제거하십시오.
▶ 디바이스가 올바르게 설치되었는지 확인하십시오.
▶ 재설정을 실시하십시오.
▶ 씀을 확인하십시오.
▶ 필요한 경우, 민감도나 환경 설정을 조정하십시오.
▶ 필요한 경우, switch-on 지연을 설정하십시오.

10 유지보수, 수리 및 폐기

알맞게 사용된 경우, 유닛은 유지보수를 필요로 하지 않습니다.

▶ 감지면과 빈 공간에 침전물이나 이물질이 없도록 유지해야 합니다.
▶ 유닛의 수리는 불가능합니다.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
