사용 설명서 MDRDS1000 SONY

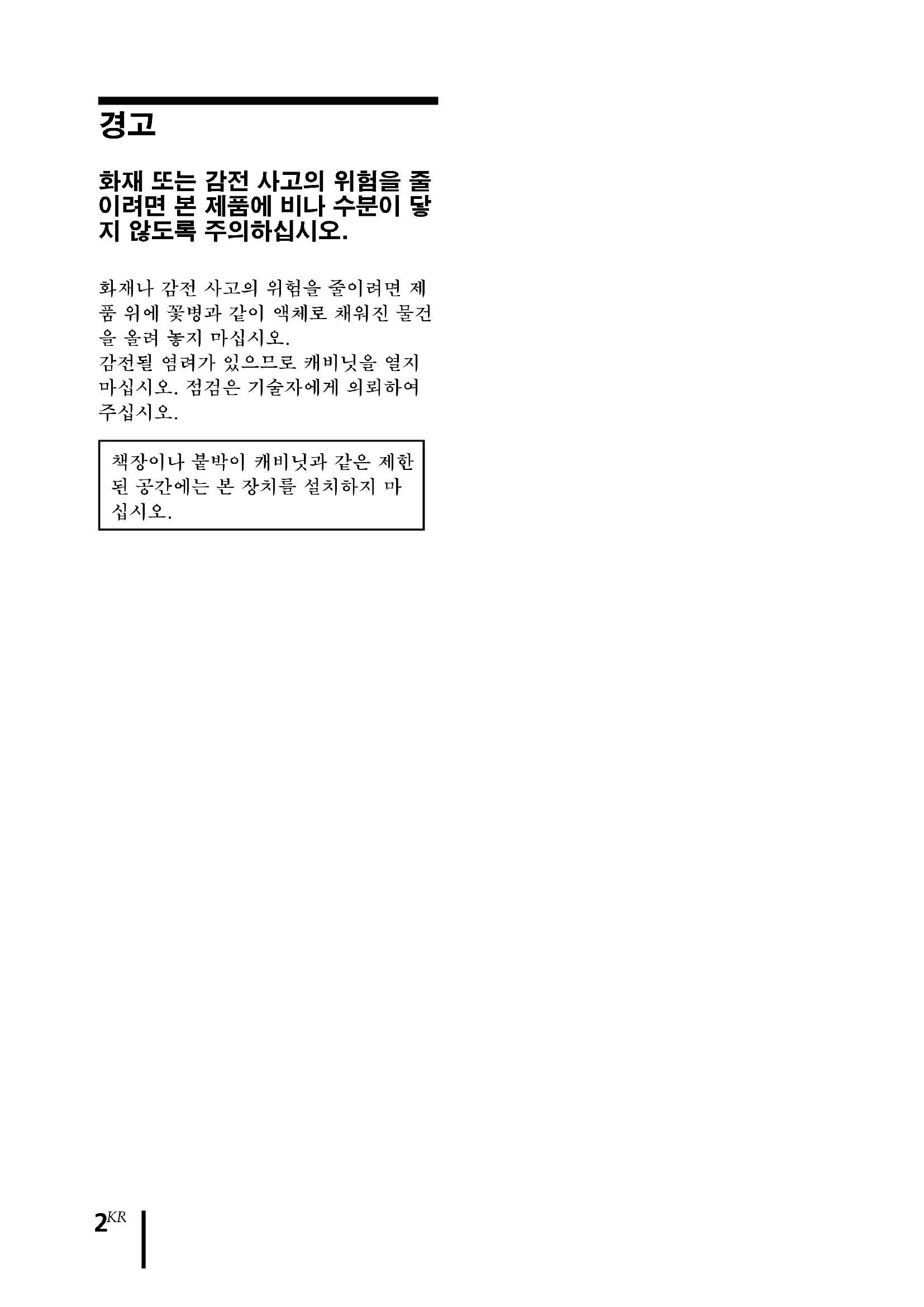

화재 또는 감전 사고의 위험을 줄 이려면 본 제품에 비나 수분이 닿 지 않도록 주의하십시오. 화재나 감전 사고의 위험을 줄이려면 제 품 위에 꽃병과 같이 액체로 채워진 물건 을 올려 놓지 마십시오. 감전될 염려가 있으므로 캐비닛을 열지 마십시오. 점검은 기술자에게 의뢰하여

책장이나 붙박이 캐비닛과 같은 제한 된 공간에는 본 장치를 설치하지 마 십시오.3

주요 기능 ............................. 4 컴포넌트 및 부속품 확인하기...... 5 부품 위치 및 기능 ................... 6 프로세서 앞면 패널 ..................... 6 프로세서 뒷면 패널 ..................... 7 헤드폰 시스템 연결하기 ............ 8 프로세서를 디지털 컴포넌트에 연결하기 ................................

프로세서를 아날로그 컴포넌트에 연결하기 ................................

AC 전원 어댑터를 프로세서에 연결하기 ..............................

연결된 컴포넌트의 사운드 듣기 ...

• 추가 헤드폰 사용하기 p. 15
• 이어 패드 교체하기 p. 16
• 문제 해결 p. 17
• 주의할 점 p. 19
• 주요 제원 p. 204

MDR-DS1000은 디지털 서라운드 헤드폰 시스템입니다. 제공된 광 디지털 연결 케이블을 사용하여 디지털 서라운드 프로세서를 DVD 장치 등에 간단히 연결함으로써 멀티 채널 서라운드 사운드를 헤드폰으로 즐길 수 있습니

• MDR-DS1000은 다양한 오디오 형식을 지원합니다. Dolby Digital

형식과 호환됩니다. ("Dolby Digital Surround EX" 및 "DTS-ES"로 표시된 미디어 재생 가능.)

• Dolby Digital/Dolby Pro Logic II 및 DTS Virtual 인증을 받았습니다.

는 헤드폰 내에서 현장감 있는 서라운드

• XD 기술을 채택한 헤드폰으로 영화와 같은 음질을 재현합니다. 제공된 헤드폰은 폭넓고 역동적인 범위를 위해 광폭 40mm 드라이버 유니트가 있 는 롱 스트로크 진동판을 사용합니다. 귀를 고려한 디자인으로 귀를 누르는 압력과 무게를 줄임으로써 편안한 상태로 장시간 보고 들을 수 있습니다. 이 시스템의 디지털 서라운드 프로세서는 Dolby Digital 디코더, Dolby Pro Logic II 디코 더 및 DTS 디코더를 통합합니다.

이 제품은 Dolby Laboratories 및 Digital Theater Systems, Inc.의 허가를 받아 제조

돌비, "Dolby", "Pro Logic" 및 이중 D 기호는 Dolby Laboratories 의 상표입니디. "DTS" 및 "DTS Virtual"은 Digital Theater Systems, Inc.의 상표입니다.

"Virtualphones Technology"는 Sony Corporation의 등록 상표입니다. CE 마크는 이 마크가 법률적으로 시행되는 국가들, 주로 유럽경제지역(EEA) 국가들로 효력이

컴포넌트 및 부속품 확인하기 시스템 설치 전, 모든 컴포넌트가 들어 있는지 확인하십시오.스테레오 헤드폰 MDR-XD050 (1)프로세서 DP-1000 (1)

AC 전원 어댑터 (1) 광 디지털 연결 케이블(직사각형 유형 y 직사각형 유형) (1)준비

1 DECODE MODE 표시등 (자세한 내용은 14페이지 참조) 2 POWER 표시등 프로세서가 켜지면 녹색 불이 들어옵

POWER(전원) 스위치 프로세스를 켜거나 끌 때 누릅니다. 3 PHONES 단자 제공된 헤드폰을 연결합니다. 4 INPUT SELECT 스위치 밀어서 입력 소스(ANALOG/DIGITAL)를 선택합니다. 5 EFFECT 스위치 (자세한 내용은 13페이지 참조) 밀어서 음장(CINEMA/OFF/MUSIC)을 선택합니다. 6 음량 컨트롤 PHONES 단자에 연결된 헤드폰의

1 ATT(감쇠기) 스위치 아날로그 입력에서 음량이 너무 작을 경 우, 이 스위치를 "0 dB"로 설정하십시오. 일반적으로 이 스위치는 "-8 dB"로 설정

2 LINE IN 단자 (자세한 내용은 9페이지 참조) 비디오 카세트 플레이어나 TV와 같은 오 디오 또는 비디오 컴포넌트(별매품)의 오 디오 출력 단자를 이 단자에 연결합니다. 3 DIGITAL IN 단자 (자세한 내용은 8페이지 참조) DVD 장치, 기타 디지털 컴포넌트(별매 품)를 이 단자에 연결합니다. 4 DC IN 9V 단자 제공된 AC 전원 어댑터를 이 단자에 연결 합니다. (반드시 제공된 AC 전원 어댑터 를 사용하십시오. 플러그 극성이 다르거나 다른 특성을 지닌 제품을 사용하면 고장의 원인이 될 수 있습니다.)

헤드폰 시스템 연결하기 프로세서를 디지털 컴포넌트에 연결하기 제공된 광 디지털 연결 케이블을 사용하여 DVD 장치 또는 기타 디지털 컴포넌트의광 디지털 출력 단자 를 프로세서의 DIGITAL IN 단자에 연결합니다.

• 광 디지털 연결 케이블은 극도로 정밀한 장치이므로 충격과 외부 압력에 민감합니다. 그러므로케이블 플러그를 끼우고 뺄 때 주의해야 합니다.• 프로세서의 디지털 입력은 96 kHz 샘플링 주파수를 지원하지 않습니다. 시스템 사용 시DVD 장치의 디지털 출력 설정을 48 kHz로 설정하십시오. 96 kHz 디지털 신호가 입력되면잡음이 들릴 수 있습니다.* 연결된 기기가 PCM 출력만 지원할 경우 모든 서라운드 사운드 효과는 DOLBY PROLOGIC II로 처리됩니다. DTS
• DTS 오디오로 기록된 DVD를 재생하려면 DTS 호환 DVD 장치가 필요합니다. (자세한 내용은 DVD 장치의 사용설명서를 참조하십시오.)• DTS 형식으로 기록된 CD를 재생할 경우 고속감기 또는 되감기 시 잡음이 발생할 수 있습니다. 이것은 고장이 아닙니다.• DVD 장치에서 DTS 디지털 출력이 "OFF"로 설정되면 DVD 메뉴에서 DTS 출력을 선택하더라도 사운드가 들리지 않습니다.• DVD 장치와 본 장치를 아날로그 방식으로 연결했을 때 사운드가 들리지 않을 수 있습니다.이 경우 디지털 연결 방식을 사용하십시오.

광 디지털 출력 단자가 있는 DVD 장치 또는 기타 디지털 컴포넌트 광 디지털 출력 단자에 연결 광 디지털 연결 케이블(부속품) 플러그의 방향을 단자와 맞춘 다음 플 러그가 제 위치에 오도록 끼웁니다.연결

연결 케이블(별매품) 휴대용 DVD 플레이어, 휴대용 CD 플레이어 또는 기타 디지털 컴포넌트의 광 디지털 출력 미니

단자를 DIGITAL IN 단자에 연결할 경우에는 POC-15AB 광 디지털 연결 케이블(미니 플러

그 y 직사각형 플러그)을 사용하십시오. 광 디지털 연결 케이블에 관한 주의

• 광 디지털 연결 케이블 위에 물체를 떨어뜨리거나 케이 블에 충격을 주지 마십시오.

• 케이블을 연결하거나 빼려면 플러그를 잡고 하십시오.

• 광 디지털 연결 케이블의 끝 부분을 깨끗하게 유지하십 시오. 케이블 끝이 더러우면 성능이 저하될 수 있습니다.

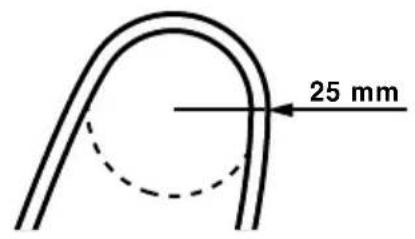

• 시스템을 보관할 경우 플러그 끝에 캡을 부착하고 광 디 지털 연결 케이블을 접거나 구부릴 때 곡률 반경이 25 mm 이상이 되도록 하십시오. 프로세서를 아날로그 컴포넌트에 연결하기 오디오 코드(별매품)를 사용하여 VCR, TV 또는 기타 컴포넌트의 오디오 출력 단자 를 프로세서의 LINE IN(스테레오 미니 단자) 단자에 연결하십시오. 광 디지털 연결 케이블의 곡률 반경은 25 mm 이상이어야 합니다.25 mm 오디오 출력 단자에 연결오디오 코드(별매품)LINE IN 단자오디오 왼쪽 오디오 오른쪽(빨간색)VCR, TV 또는기타 컴포넌트

ATT 0dB -8dB 연결 케이블(별매품) 스테레오 미니 단자(라인 아웃 단자 또는 헤드폰 단자)를 LINE IN 단자에 연결하려면 RK-G136 연결 케이블(스테레오 미니 플러그 y 스테레오 미니 플러그)을 사용하십시오. 이 경우 플레이어의 음량을 중간 레벨로 설정하십시오. 플레이어의 음량이 너무 낮으면 잡음이 발생할 수 있습니다. 기타 연결 케이블(별매품)에 대한 자세한 내용은 "주요 제원: 권장 부속품"(20페이지)을 참조하

아날로그 입력을 사용하는 음량이 낮을 경우 ATT(감쇠기) 스위치를 "0 dB"로 설정

설정 연결된 컴포넌트 0 dB TV, 휴대용 컴포넌트 및 출력 레벨이 낮은 기타 컴포넌트-8 dB 기타 컴포넌트(초기 설정)

• ATT 스위치를 설정하기 전에 음량을 낮춰 놓으십시오.

• LINE IN 단자에 대한 오디오 입력이 왜곡될 경우(때때로 잡음도 동시에 들림) ATT 스위치 를 "-8 dB"로 설정합니다.연결

AC 전원 어댑터를 프로세서에 연결하기

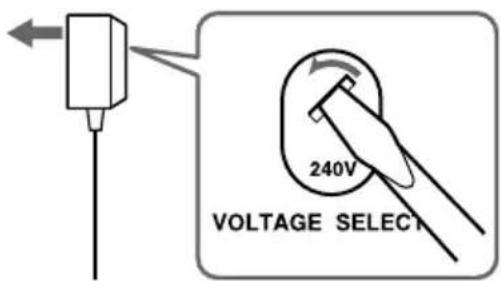

• AC 전원 어댑터에 전압 셀렉터가 장착되어 있을 경우 AC 콘센트에 연결하기 전에 우선 사용자의 지역에 해당하는 올바른 전압으로 설정해야 합니다.

• AC 전원 어댑터에 켬/끔 스위치가 장착되어 있으면 ON으로 설정합니다. 전원이 프로세서에 공급됩니다.

• 반드시 제공된 AC 전원 어댑터를 사용하십시오. 플러그 극성이 다르거나 다른 특성을 지 닌 AC 어댑터를 사용하면 제품 고장의 원인이 될 수 있습니다.

• 항상 제공된 AC 전원 어댑터를 사용하십시오. 전압과 플러그 극성이 동일한 AC 전원 어 댑터를 사용하더라도 전류량이나 기타 요인에 의해 제품이 손상될 수 있습니다. AC 콘센트에 연결AC 전원 (부속품)DC IN 9V단자에 연결 일체형 극성 플러그켬/끔 스위치작동

연결된 컴포넌트의 사운드 듣기 조작을 시작하기 전에 "헤드폰 시스템 연결하기"(8-11페이지)를 읽고 연결이 적절히 되어 있는지 확인하십시오. 1 프로세서에 연결된 컴포넌트를 켭니다. 2 헤드폰을 PHONES 단자에 연결하고 프로세서를 켭니다. DECODE MODE 표시등이 켜집니다. 이는 연결된 오디오나 비디오 컴포넌트에서 입력된 오디오 신호 및 EFFECT 스위치의 설정에 따라 다릅니다. 3 헤드폰을 머리에 씁니다. 헤드폰에 (R)이 표시된 부분은 오른쪽 귀에, (L)이 표시된 부분은 왼쪽 귀에 씁 POWERDVD 장치 또는 기타 오디오나비디오 컴포넌트 POWER작동

4 듣고자 하는 컴포넌트를 선택하도록 INPUT SELECT 스위치를 밉니다. 스위치의 위치 선택된 음원 DIGITAL DIGITAL IN 단자에 연결된 컴포넌트의 사운드.ANALOG LINE IN 단자에 연결된 컴포넌트의 사운드.

듀얼 오디오(MAIN/SUB) 음원을 들으려면 LINE IN 단자를 연결한 다음 플레이어, TV

또는 기타 컴포넌트에서 듣고자 하는 음원을 선택하십시오. 5 순서 4에서 연결한 컴포넌트의 재생을 시작합니다. 6 EFFECT 스위치를 밀어 원하는 음장을 선택합니다. 스위치의 위치 음장 및 적절한 음원 OFF 헤드폰의 일반 재생.CINEMA 일반적인 영화관에서 들을 수 있는 서라운드 사운드를 재현합니다.영화 음원에 적합합니다.MUSIC 음향 상태가 좋은 청취실에서 들을 수 있는 음장을 재현합니다. 음악소스에 적합합니다.

헤드폰의 음량은 입력 신호 및 EFFECT 스위치의 설정에 따라 다를 수 있습니다.

DECODE MODE 표시등프로세서가 자동으로 입력 오디오 신호의 형식을 인식하고 관련 표시등이 켜집니다. 연결된기기(DVD 장치 등)에서 Dolby Digital, DTS 등 간에 오디오를 전환합니다.• DOLBY DIGITAL: DOLBY DIGITAL 형식으로 기록된 입력 신호.• DOLBY PRO LOGIC II: 아날로그 입력 신호, 디지털 입력 PCM 신호 또는 DOLBYPRO LOGIC II로 처리된 Dolby Digital 2채널 신호.(음장이 "OFF"로 설정되면 DOLBY PRO LOGIC II로 처리되지 않습니다.)• DTS: DTS 형식으로 기록된 입력 신호. DIGITAL IN 단자에 연결된 기기가 재생 중이 아니면(고속감기, 되감기 등) DECODEMODE 표시등이 올바로 켜지지 않을 수 있습니다. 7 음량을 조절합니다.

• 영화를 볼 때 조용한 장면에서 음량을 너무 크게 높이지 않도록 주의하십시오. 시끄러운장면이 재생될 때 청력에 이상이 생길 수 있습니다.• 헤드폰을 벗기 전에 프로세서에서 AC 전원 어댑터를 빼면 잡음이 약간 들릴 수 있습니

새 모드로 변경하기 위해 프로세서의 스위치를 밀 때 모드 간 전환 시간이 다를 수 있 습니다. 이것은 모드 간 시스템 컨트롤의 차이로 인해 발생합니다.

• 서라운드 사운드 효과는 음악 CD와 같이 비디오를 통합하지 않은 음원에서는 얻을 수 없습니

• 본 시스템은 대다수 일반인에게 보통 수준의 HRTF*를 시뮬레이트합니다. 그러나 HRTF는개인에 따라 다르므로 그 효과도 개인마다 다를 수 있습니다.

추가 헤드폰 사용하기 본 시스템에서는 스테레오 헤드폰(MDR-XD100, 별매품)을 추가로 사용하여 두 사 람이 동시에 서라운드 사운드를 즐길 수 있습니다.

이어 패드는 교체가 가능합니다. 이어 패드가 더러워지거나 낡아 떨어지면 아래 그림 과 같이 교체하십시오. 이어 패드는 시중에서 판매되지 않습니다. 본 시스템을 구입한 상점이나 가까운 Sony 판매점에서 교체품을 주문하실 수 있습니다. 1 낡은 이어 패드를 잡아당겨 분리합니다. 2 새 이어 패드를 하우징 주위에 끼웁니다.추가 정보

본 헤드폰 시스템을 사용하면서 문제가 발생할 경우 다음 확인 목록을 사용하십시오.문제가 계속되면 가까운 Sony 판매점에 문의하여 주십시오.증상 원인 및 해결 방법 들리지 않는다사운드가 왜곡되거나때때로 들리지 않는다(가끔 잡음도 들림)사운드가 낮게 들린다, 프로세서와 AV 컴포넌트 사이의 연결을 확인합니다., 디지털 입력을 선택할 때 연결된 AV 컴포넌트의 광 디지털 출력이 "ON"으로설정되었는지 확인합니다., 프로세서에 연결된 AV 컴포넌트를 켜고 재생을 시작합니다., 프로세서의 INPUT SELECT 스위치가 듣고자 하는 컴포넌트로 설정되어있는지 확인합니다., 헤드폰 단자를 사용하는 AV 컴포넌트에 프로세서를 연결한 경우 연결된 AV컴포넌트의 음량 레벨을 높입니다., 헤드폰 음량을 높입니다., DTS를 지원하지 않는 DVD 장치에서 DTS 오디오 트랙을 재생하려고 했습

• DTS를 지원하는 DVD 장치를 사용하거나 Dolby Digital 또는 PCM 오디오 트랙을 선택하십시오., DVD 장치(게임기 포함)의 DTS 디지털 출력 설정이 "OFF"일 때 DTS로기록된 DVD 디스크를 재생하려고 했습니다.• DVD 장치의 사용설명서를 참조하여 DTS 디지털 출력 설정을 "ON"으로변경하십시오., DVD 장치(게임기 포함) 및 프로세서가 아날로그 연결 상태일 때 DTS로 기록된 DVD 디스크를 재생하고 있습니다.• 디지털 연결 방식을 사용하십시오. (아날로그 사운드가 DVD 장치에서 출력되지 않을 수 있습니다.), 아날로그 입력을 선택한 경우에는 프로세서의 ATT 스위치를 "-8 dB"로 바 , 헤드폰 단자를 사용하는 AV 컴포넌트에 프로세서를 연결한 경우 연결된 AV컴포넌트의 음량 레벨을 낮춥니다., DTS 오디오 소스를 사용할 경우 프로세서의 EFFECT 스위치를"CINEMA" 또는 "MUSIC" 모드로 설정합니다(13페이지)., 아날로그 입력을 선택한 경우에는 프로세서의 ATT 스위치를 "0 dB"로 바꿉 , 헤드폰 단자를 사용하는 AV 컴포넌트에 프로세서를 연결한 경우 연결된 AV컴포넌트의 음량 레벨을 높입니다., 헤드폰 음량을 높입니다.

증상 원인 및 해결 방법 시끄러운 배경 잡음이

효과를 얻을 수 없다 DOLBY DIGITAL

, 헤드폰 단자를 사용하는 AV 컴포넌트에 프로세서를 연결한 경우 연결된 AV 컴포넌트의 음량 레벨을 높입니다. , 연결 케이블 또는 헤드폰의 플러그에 먼지가 끼어있는지 확인하십시오.

, 프로세서의 EFFECT 스위치를 "CINEMA" 또는 "MUSIC" 모드로 설정합

니다(13페이지). , 재생되는 오디오가 멀티 채널 신호가 아닙니다.

• 서라운드 효과는 모노 음원에 대해 작동하지 않습니다. , DVD 장치(게임기 포함)의 디지털 오디오 출력 설정이 "PCM"으로 설정되어

• DVD 장치의 사용설명서를 참조하여 내장 Dolby Digital 디코더가 있는 컴포넌트 사용을 위해 설정("Dolby Digital/PCM" 또는 "Dolby Digital" 등)을 변경하십시오. , 재생 신호가 Dolby Digital 형식으로 기록되지 않았습니다. , 재생 중인 챕터의 오디오가 Dolby Digital 신호가 아닙니다. , 프로세서의 EFFECT 스위치가 "OFF"로 설정되어 있습니다. , 아날로그 입력 신호, 디지털 입력 PCM 신호 또는 Dolby Digital 2채널 신 호가 입력되지 않습니다.

, 프로세서의 EFFECT 스위치가 "CINEMA" 또는 "MUSIC" 모드로 설정되

, 아날로그 입력 신호, 디지털 입력 PCM 신호 또는 Dolby Digital 2채널 신

, DVD 장치(게임기 포함)의 DTS 디지털 출력 설정이 "OFF"로 설정되어 있

• DVD 장치의 사용설명서를 참조하여 DTS 디지털 출력 설정을 "ON"으로

, 재생 신호가 DTS 형식으로 기록되지 않았습니다. , 재생 중인 챕터의 오디오가 DTS 신호가 아닙니다. , DVD 장치가 DTS 형식을 지원하지 않습니다.

• DTS를 지원하는 DVD 장치를 사용하십시오. , 아날로그 출력을 LINE IN 단자에 연결하고 연결된 컴포넌트에서 사운드를 선택하십시오.추가 정보

• 헤드폰을 떨어뜨리거나 부딪치거나 그 밖에 헤드폰 또는 프로세서에 강한 충격을 주지 마십시오. 제품이 손상될 수 있습니다.

• 본 시스템의 부품을 분해하거나 열려고 시

• 장시간 시스템을 사용하지 않을 때에는 AC 전원 어댑터를 콘센트에서 빼 놓으십시오. 플러그를 뺄 때에는 AC 전원 어댑터를 잡

• 다음 장소에는 시스템을 보관하지 마십시

– 직사광선에 노출된 곳, 히터 근처 또는 기 타 온도가 너무 높은 곳

– 고르지 않거나 경사진 표면 – 심한 진동에 노출된 곳 – 욕실 또는 기타 습도가 높은 곳

음량이 너무 높으면 사운드가 헤드폰 밖으로 새어 나갑니다. 주위 사람들을 방해할 만큼 음 량을 너무 높이지 않도록 주의하십시오. 시끄러운 장소에서 헤드폰을 사용할 때에는 음량을 높게 하는 경향이 있습니다. 그러나 안 전상 주변 소리를 들을 수 있을 만한 수준으로 음량을 유지하는 것이 좋습니다.

묽은 중성세제로 살짝 적신 부드러운 헝겊을 사용합니다. 시너, 벤젠 또는 알코올과 같은 용해제는 사용하지 마십시오. 제품 표면이 손

• 제품이 파손되거나 본기 내부에 이물질이 들어갔을 경우 즉시 전원을 끄고 가까운 Sony 판매점에 문의하여 주십시오.

• 시스템을 Sony 판매점에 가져올 때에는 반 드시 헤드폰과 프로세서를 모두 가져오십시

스테레오 헤드폰(MDR-XD050) 재생 주파수 범위 12 - 22,000 Hz중량 약 175 g(코드 제외) AC 전원 어댑터(9 V) (1)광 디지털 연결 케이블(직사각형 광 플러그 y 직사각형 광 플러그, 1.5 m) (1)사용설명서(본 설명서) (1) 광 디지털 연결 케이블POC-15AB(1.5 m) (미니 플러그 y직사각형 플러그)연결 케이블RK-G136(1.5 m) (스테레오 미니 플러그 y 스테레오 미니 플러그) 디자인 및 주요 제원은 예고 없이 변경될 수

디지털 서라운드 프로세서 (DP-1000) 디코더 기능 Dolby DigitalDolby Pro Logic II DTS 가상 서라운드 기능 OFFCINEMAMUSIC응답 주파수 12 - 22,000 Hz왜곡률 1% 이하(1 kHz)오디오 입력 광 디지털 입력(직사각형 유형) × 1아날로그 입력(스테레오 미니 단자) × 1필요 전원 DC 9 V(제공된 AC전원 어댑터에서 공급)
