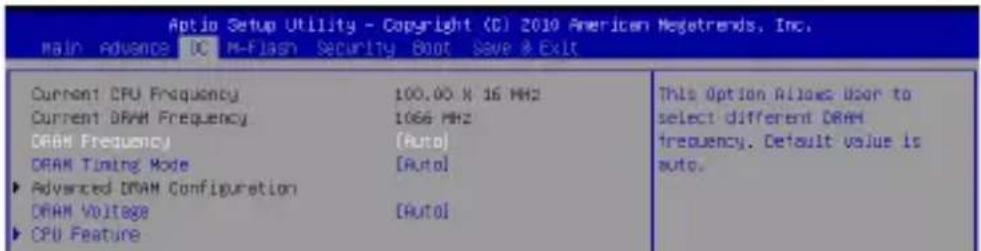

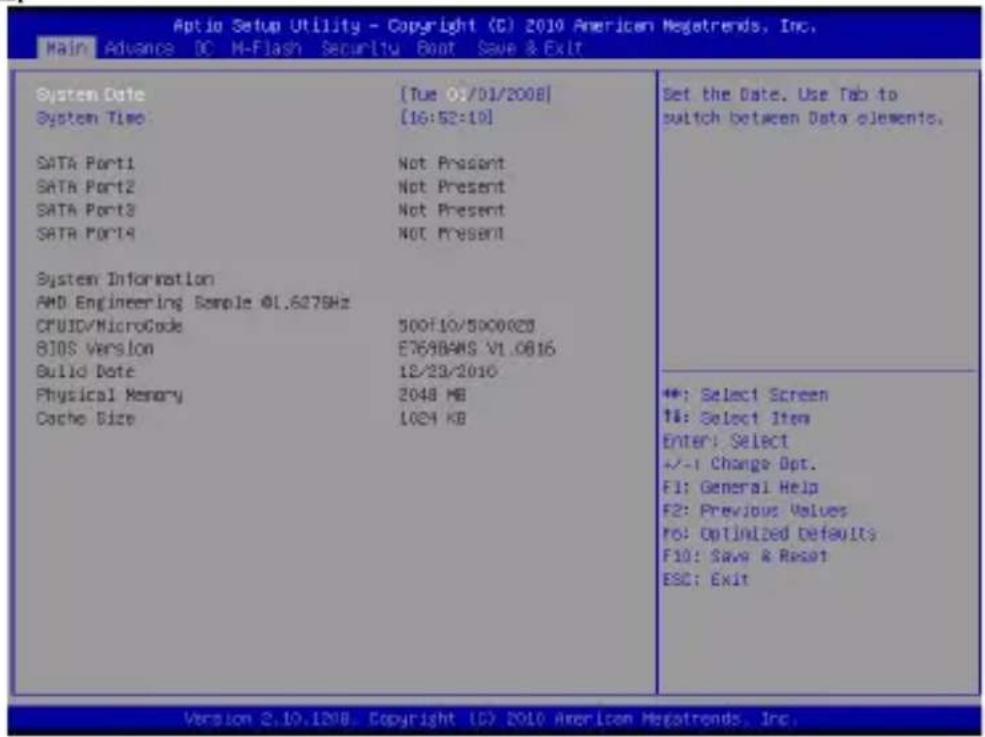

사용 설명서 E350ISE45 MSI

메인보드를 설치할 때 섀시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인

보드의 스크루 홀의 위치는 아래 그림과 같습니다.

위의 그림을 참조하여 섀시의 적절한 위치에 스탠드오프를 설치하고 스크루 홀을

통해 스탠드오프에 메인보드를 고정합니다.

메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 섀시 간의 접촉 또는 섀

시의 불필요한 스탠드오프 장착을 금지합니다

메인보드 합선을 피하기 위해 메인보드 또는 섀시 속에 금속 부품이 없는지 확

후면 패널에는 다음 커넥터가 있습니다.

메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.

메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위

의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어넣습니다. 메모리 모듈

을 제대로 설치할 때 diMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫

힙니다. 메모리 모듈이 diMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이

diMM 슬롯의 측면에 있는 플라스틱 클립이 자동으로 닫습니다.

항상 ddR3 diMM 슬롯에 ddR3 메모리 모듈을 설치해야 합니다

성공적인 시스템 부팅을 하려면,먼저 메모리 모듈을 diMM에 끼우세요.

atX 24 핀 전원 커넥터: JPWR

이 커넥터를 사용하여 atX 24 핀 전원 공급 장치를 연결할 수 있습니다. atX 24 핀

전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되

었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안

atX 4 핀 전원 커넥터: JPWR2

이 2V 전원 커넥터는 CPu에 전원을 공급하는 데 사용됩니다.

모든 전원 커넥터가 올바른 atX 전원 공급 장치에 연결되어 메인보드의 작동이 안

시리얼 ata 커넥터: Sata~4

이 커넥터는 고속의 시리얼 ata 인터페이스 포트에 사용됩니다. 각 커넥터는 하나

의 시리얼 ata 장치에 연결할 수 있습니다.

시리얼 ata 케이블을 90도로 꺾지 마세요. 그럴 경우, 전송 중 데이터가 손실될
