Modèle	MSI E350ISE45
Type de carte mère	Micro ATX
Socket	AM1
Chipset	AMD A50M
Processeur supporté	Processeurs AMD de la série E
RAM maximale	16 Go DDR3
Slots RAM	2 x DDR3 DIMM
Connectivité	4 x USB 2.0, 2 x USB 3.0, 1 x HDMI, 1 x VGA
Ports SATA	4 x SATA 3.0
Format de la carte	Micro ATX (24.4 cm x 24.4 cm)
Alimentation	Connecteur ATX 24 broches
Utilisation recommandée	Ordinateurs de bureau, systèmes multimédias
Maintenance	Vérification régulière des connexions, nettoyage des composants
Sécurité	Utiliser des composants certifiés, éviter les surcharges électriques
Garantie	2 ans (selon le revendeur)

FOIRE AUX QUESTIONS - E350ISE45 MSI

Comment installer la carte mère MSI E350ISE45 ?

Pour installer la carte mère MSI E350ISE45, commencez par éteindre votre ordinateur et débrancher tous les câbles. Placez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises, puis vissez-la solidement. Assurez-vous de connecter le processeur, la RAM et les câbles d'alimentation correctement.

Quels types de RAM sont compatibles avec la MSI E350ISE45 ?

La carte mère MSI E350ISE45 est compatible avec la mémoire DDR3. Assurez-vous d'utiliser des modules de RAM qui respectent les spécifications de vitesse et de capacité prises en charge par la carte.

Comment mettre à jour le BIOS de la MSI E350ISE45 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de MSI. Ensuite, décompressez le fichier sur une clé USB, redémarrez votre ordinateur et accédez à l'utilitaire de configuration du BIOS en appuyant sur 'Suppr' au démarrage. Utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur votre clé USB et suivez les instructions à l'écran.

Que faire si la carte mère ne s'allume pas ?

Si la carte mère MSI E350ISE45 ne s'allume pas, vérifiez d'abord les connexions d'alimentation. Assurez-vous que le câble d'alimentation principal et le câble du processeur sont correctement branchés. Vérifiez également que tous les composants (RAM, processeur, etc.) sont bien installés. Si le problème persiste, testez avec une autre alimentation ou vérifiez les courts-circuits dans le boîtier.

Comment résoudre des problèmes de surchauffe avec la MSI E350ISE45 ?

Pour résoudre des problèmes de surchauffe, assurez-vous que le système de refroidissement est correctement installé et fonctionne bien. Vérifiez que les ventilateurs ne sont pas obstrués par la poussière et que le boîtier a une circulation d'air adéquate. Vous pouvez également appliquer une nouvelle couche de pâte thermique sur le processeur si nécessaire.

La carte mère MSI E350ISE45 prend-elle en charge les disques durs SSD ?

Oui, la carte mère MSI E350ISE45 prend en charge les disques durs SSD via les ports SATA disponibles. Assurez-vous que votre SSD est compatible avec les spécifications SATA de la carte mère.

Comment résoudre des problèmes de démarrage avec la MSI E350ISE45 ?

Si votre ordinateur ne démarre pas, essayez de retirer tous les périphériques externes et de redémarrer. Vérifiez également les connexions internes et assurez-vous que tous les composants sont bien installés. Si vous entendez des bips au démarrage, consultez le manuel de la carte mère pour interpréter ces signaux.

MODE D'EMPLOI E350ISE45 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive europeenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au_retour des produits en fin de vie au sein de la communauté française. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKN

KomnaHnMa MSI npdpnHmHaT aKTHBHe DeIcTBn no 3aunTe OkpykaOuSe Cpebl, NO3ToMnHaHOMHaem Bam, YTO....

B COOTBeTCTBnC DInpeKTHBOEbponeckoro Co03a(EC) no npedotBpaueHIO 3arp3HeHnO KpykaUoSe CpeDbI NcNoIb3OBaHHbIM 3NeKtpNueCKM IN 3neKTPOHbIM O6OpyIDobAHmE (DInpeKTHBa WEEE 2002/96/EC), BCTynaoJeB Cnly13 aBrycTa 2005 roDa, n3denn, OTHOscIeCS K 3neKTPuYeCKOMY IN 3neKTPOHOMy O6OpyIDobAHNO, He MOrTy paccMaTpNBaTbcr KaK bItOBMy Mycop, PO3Tomy PpON3BOIDNTeIN BblwepePecNCleHHORO 3neKTPoHHORO O6OpyDDAHn I683aHb IpnHImaTb erO drr nepepa6tKn IO OKOHuaHN cPoka cnyk6bl. MSI 683yeTc co6JIoudaTb Tpe6OBAHn NO npiEmy npOdyKcH, IpOdaHNO IOD MapKO MSHa TeppHTOpN EC, B nepepa6tKv IO OKOHuaHN cPoka cnyk6bl. Bbl MoKeTe BepHyTB 3TN n3deJnB CneunaIIIN3npOBaHHbIe NyHKtbl npiema.

ESPANOL

iKETTETnHtAATAnTeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeI e I

责

SRI/ATE ATA KEIJI 90DRO RKTJ TAE. IeRg, JnGcH CReIeHa Su

``` print('CPUFAN', SYSFAN1)

CMOS 贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

BorDeHsS RAMi. CMOS RAMJ.

DEIHTUJITDEIHTJUWIG

香豆

SsIe I 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2 1-2

PCI Express 合灵

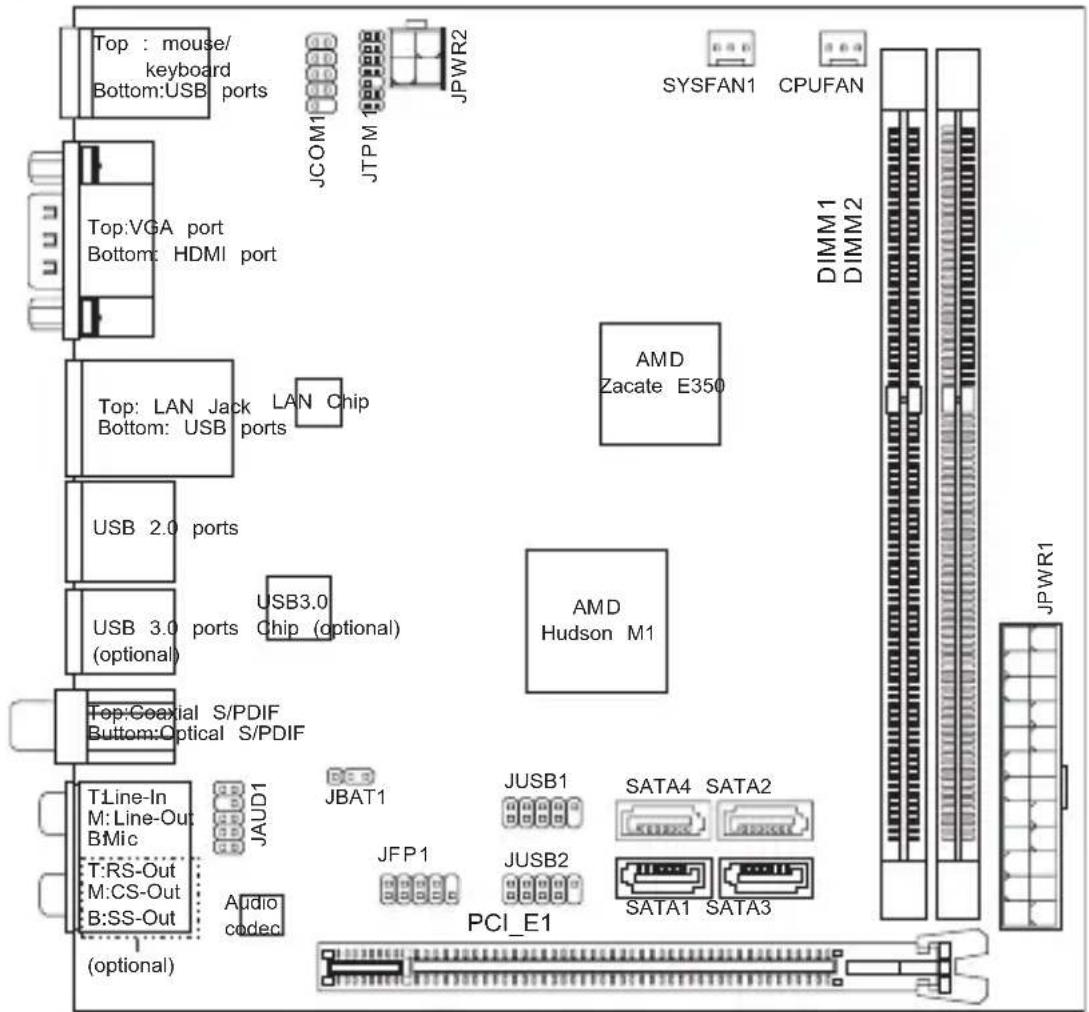

Félicitations, vous venez d'acquérir une carte mère des séries Mini-ITX E350IA-E45/ E350IA-E44/ E350IS-E45 (MS-7698 v1.x). Les séries E350IA-E45/ E350IA-E44/ E350IS-E45 sont basées sur les puce AMD® Hudson M1 et Zacate-FT11. APU offrant un système très performant. Les séries E350IA-E45/ E350IA-E44/ E350IS-E45 sont très performanantes et offrant une solution adaptée tant aux professionsnels qu'aux particulier.

Scheme

SPECIFICATIONS

Processeurs

AMD®Zacate-FT1™ APU intégré - Zacate E350, double coeurs

Jeudepuces

Puces AMD® Hudson M1

Mémoire supportée

2 DDR3 DIMMs supportent DDR3 1066 SDRAM (Max. 8GB au total) (Pour plus d'information sur les composants compatibles, veuilles visitor http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/ 100/ 1000 par Realtek® RTL8111E

Audio

Puce intégrée par Realtek® ALC887/ ALC892 (en option)
Supporte 7.1 canaux audio out
Conforme aux specifications Azalia 1.0

SATA

4 ports SATA 6Gb/s par AMD® Hudson M1

USB 3.0 (E350IA-E45/E350IA-E44)

2 ports USB 3.0 sur panneau arrête par NEC® uPD720200F1

Connecteurs

Panneau arrête

• 1 port souris/ clavier PS/2 combo
• 1 port VGA
• 1 port HDMI
• 6 ports USB 2.0
• 2 ports USB 3.0 (E350IA-E45/ E350IA-E44)
• 1 prisecoaxial S/PDIF-out
• 1 port optique S/PDIF-out
• 1prise LAN
• 6 prise audio flexibles (E350IA-E45/ E350IA-E44)/3 prise audio flexibles (E350IS-E45)

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur audio avant
• 1 connecteur de port sérial
• 1 connecteur TPM

Emplacements

1 emplacement PCIE x16, supporte jusqu'à la vitesse PCIE x4

Dimension

• Mini-ITX (17.0 cm × 17.0 cm)

Montage

4 trous de montage

Si vous désirez achetez des accessoires et vous avez besoin de numero des
pièces, vous pouvez chercher sur la page website et tracer les détails sur notre
adresse ci-dessous:
http://www.msi.com/index.php

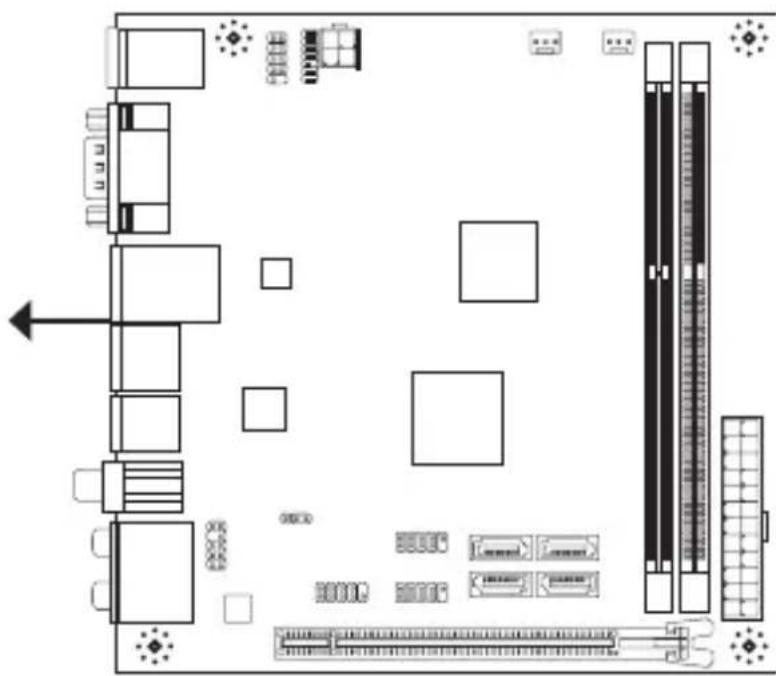

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le chassin enonne position. La situation des troughs taraudés sont montré dans la figure cidesous.

Face vers l'arrière, position pour la protège Entre/ Sortie du chassin.

Trous taraudés

Veuillez vous reférer à la figure pour installer le support dans une position appropriée sur le chassis et puis de fixer la carte à travers les trous taraudés sur le support.

IMPORTANT

• Pour prévenir les endommages à la carte mère, il est interdit demettre toutes sorte de contact entre le circuit et le chassis ou deMETRE un support inutile sur le chassis.

• Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le chassin qui entraînerait un court circuit à la cartre mère.

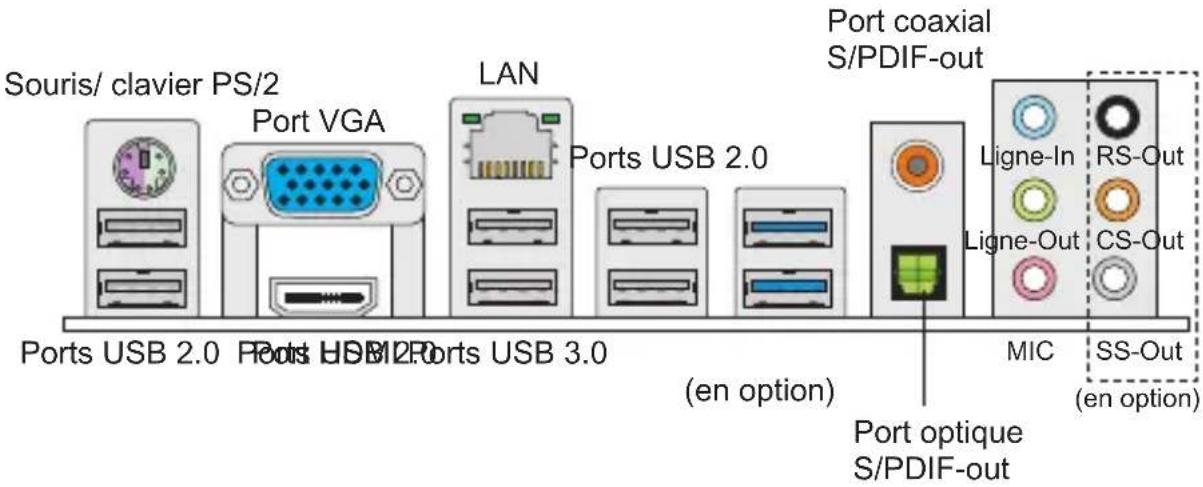

PANNEAU ARRIÈRE

Le panneau arrête dispose les connecteurs suivants :

INSTALLATION DU MATÉRIEL

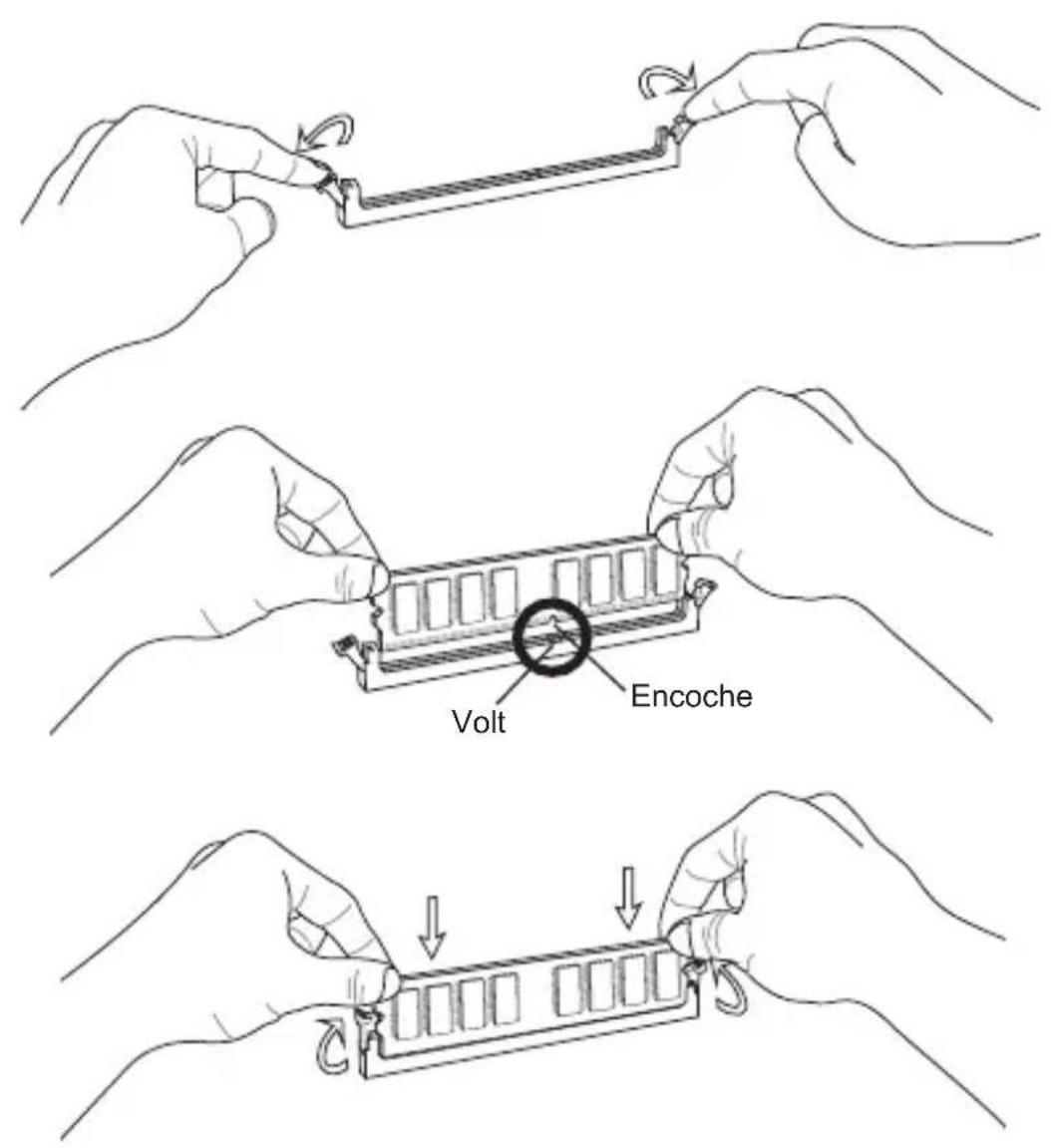

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalément dans l'emplacement DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondement inséré dans l'emplacement DIMM. Le clip en plastique si - tué de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans l'emplacement DIMM.
3. Les clips en plastique situés de chaque côte de l'emplacement DIMM se fer -ment automatiquement.

IMPORTANT

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous doivent toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.

• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin: JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation de 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour as - surer une stabilité de la carte mère.

Connecteur Séroial ATA : SATA1~4

Ce connecteur est un port d'Interface de haute vitesse Sérique ATA. Chaque connecteur peut se connecter à un dispositif Sérique ATA.

IMPORTANT

Veuillez ne pas tordre le cable Serial ATA à 90-degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur: CPUFAN, SYSFAN1

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous poulez contrôler le ventilateur du CPU.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant: JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD,amera numérique, lecteur MP3, imprimants modems et etc..

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

Connecteurs Panneau avant : JFP1

Ce connecteur vous permet de connecter un audio en panneau avant. Le connecteur JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port série : JCOM1

Ce connecteur est un port de communications de haute vitesse de 16550A, qui envoie/ recoit 16 bytes FIFOs. Vous pouvez attacher un péripérisque série.

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcER OS chaque fois qu'il soit allumé. Si vous poulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

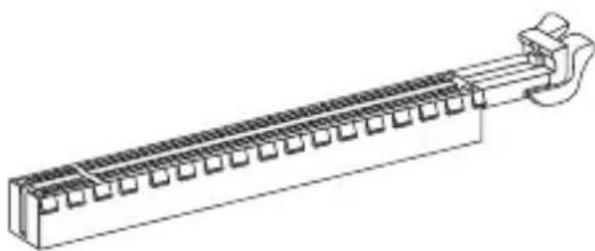

Emplacement PCI Express

L'emplacement PCI Express supporte la carte d'extension d'interface PCI Express.

Emplacement PCIE x16

RéGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour acceder au Setup (Réglage).

Press DEL to enter Setup Menu (Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémutanément la combinaison des touches , , et .

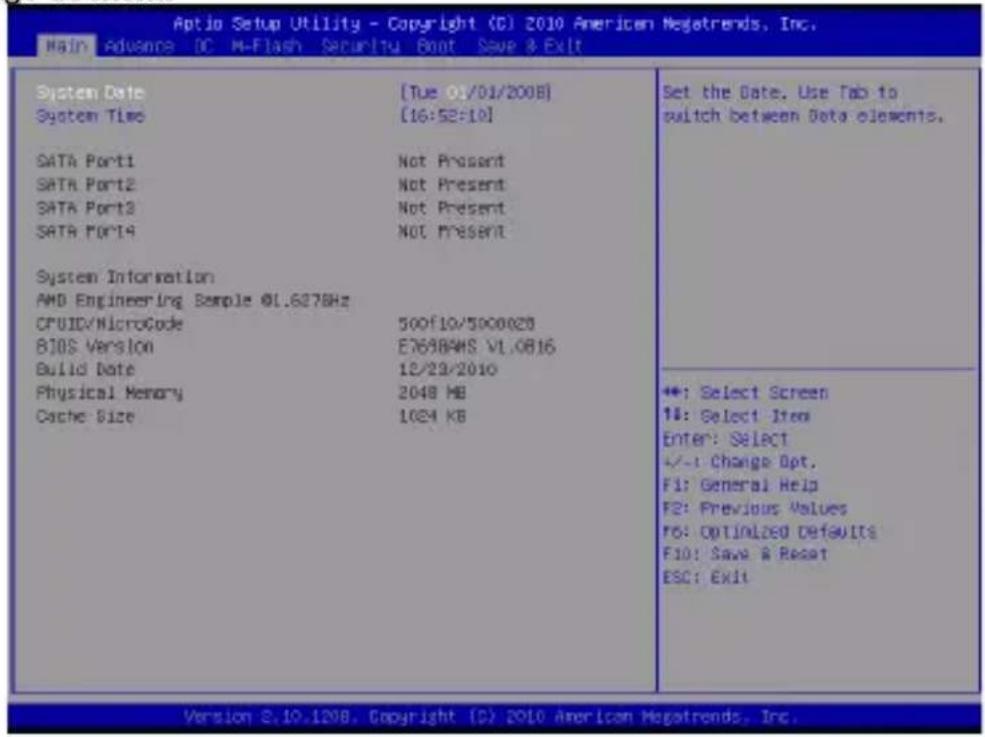

La page de menu

Main

Utilisez ce menu pour parameter des éléments standards du système tel que l'heure, la date etc.

Advance

Utilisez ce menu pour regler les articles des fonctions avancées spécifiques.

OC

Utilisez ce menu pour spécifique vos régles du DRAM timing et des fonctions du CPU.

M-Flash

Utilisez ce menu pour litre/ flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Security

Utilisez ce menu pour regler les mots de passé de superviseur et d'utilisateur.

Boot

Utilisez ce menu pour specifier la priorite des peripériques de démarrage.

Save & Exit

Ce menu vous permet de charger les réglages par défaut de la manufacture dans le BIOS et de quitter l'utilitaire de réglages BIOS avec ou sans les changements.

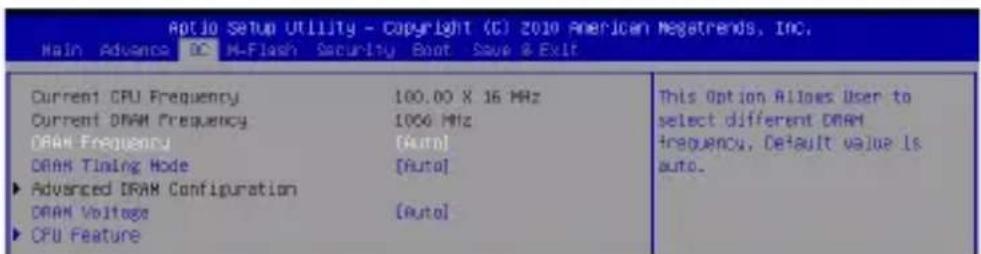

OC

Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

DRAM Ratio

Ce réglage contrôle le ratio de fréquence mémoire pour permettra à la mémoire de fonctionner avec des combinaisons de différentes fréquences.

DRAM Timing Mode

Le besoin de contrôle si le timing DRAM est contrôle par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" d'être déterminé par le BIOS basé sur la configuration du SPD. La mise en [Manual] vous permet de configurer le timings DRAM et le sous-menu suivant "Advance DRAM Configuration" relatifs manuellement.

Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster le DRAM timing avancé.

Command Rate

Ce réglage contrôle le taux d'ordre DRAM.

tCL

Il contrôle le latence CAS, qui détermine le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins l'horloge fonctionne, plus vite est la performance de DRAM.

tRP

Cet article contrôle le numéro de cycles pour que le Row Address Strobe (RAS) soit permitted à précharger. S'il n'y a pas assez de temps pour que le RAS accumule son charge avant le refraîchissement de to DRAM, le refraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cet article applique seulement quand le DRAM synchrone est installé dans le système.

tRAS

L'article déterminé le temps que le RAS prend pour生存 ou écrire une cellule de mémoire

tRC

Ce réglage détermine le nombre minimum des cycles d'horloge qu'un rang de mémoire prend pour compléter un cycle plein, de l'activité du rang jusqu'àau précharge du rang d'activité.

DRAM Voltage

Ce menu est utilisé pour ajuster la tension DRAM.

CPU Feature

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster les fonctions du CPU.

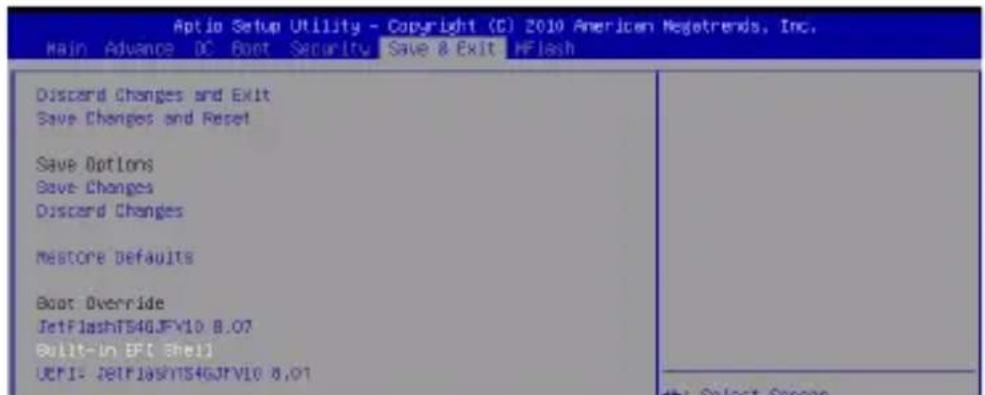

Save & Exit

Utilisez ce menu pour abandonner les changements et quitter le réglage.

Utilisez ce menu pour conserver les changements et redémarrer le système.

Save Changes

Utilize ce menu pour conserver les changements.

Discard Changes

Utilisez ce menu pour abandonner tous les changements.

Restore Defaults

Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS.

Les périhériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périhérique de démarrage.

Built-in EFI Shell

Utilisez ce menu pour entrer dans le cadre EFI.
