E350IAE45 - 마더보드 MSI - 무료 사용 설명서

제품 유형	Mini-ITX 마더보드
브랜드	MSI
모델	E350IAE45
소켓 / 내장 APU	AMD 자카테 FT1 (E350 듀얼 코어)
칩셋	AMD 허드슨 M1
크기	17.0cm x 17.0cm (Mini-ITX)
무게	약 0.5kg
전원	ATX 24핀 (JPWR1) + ATX 12V 4핀 (JPWR2)
지원 메모리	2 x DDR3 DIMM, 최대 8GB, 1066MHz
저장소	4개의 SATA 6Gb/s 포트
USB	USB 3.0 2개(후면), USB 2.0 6개(후면), USB 2.0 내부 커넥터 2개
오디오	Realtek ALC887/892, 7.1채널, 플렉서블 오디오 잭(모델에 따라 6개 또는 3개)
네트워크	Realtek RTL8111E, 기가비트 이더넷
비디오	VGA 1개, HDMI 1개
PCI 익스프레스	PCIe x16 슬롯 1개(x4로 작동)
후면 커넥터	PS/2 콤보, VGA, HDMI, USB 2.0 x6, USB 3.0 x2, 동축 및 광 S/PDIF, LAN, 오디오 잭
내부 커넥터	USB 2.0 x2, 전면 오디오, 시리얼 포트, TPM, 전면 패널 (JFP1)
BIOS	AMI BIOS (메인, 고급, 오버클럭, M-Flash, 보안, 부팅, 저장 및 종료 메뉴)
유지보수 및 청소	마른 부드러운 천을 사용하세요. 화학 제품이나 액체를 사용하지 마십시오.
안전	CMOS 클리어 점퍼 (JBAT1). 전원이 켜진 상태에서 CMOS를 지우지 마십시오.
예비 부품 및 수리 가능성	MSI 웹사이트에서 예비 부품을 구할 수 있습니다. 전문가에 의한 수리를 권장합니다.
일반 정보	사용 설명서를 무료로 다운로드할 수 있습니다. 제조사 보증.

자주 묻는 질문 - E350IAE45 MSI

이 마더보드에는 어떤 프로세서가 내장되어 있나요?

MSI E350IAE45 마더보드는 소켓 FT1에 AMD 자카테 E350 듀얼 코어(APU)를 내장하고 있습니다. 별도의 프로세서가 필요하지 않습니다.

DDR3 메모리 모듈을 어떻게 설치하나요?

모듈을 노치에 맞춰 DIMM 슬롯에 수직으로 삽입하세요. 측면 클립이 자동으로 닫힐 때까지 밀어 넣으세요. 먼저 DIMM1 슬롯에 설치하세요. 최대 메모리는 1066MHz에서 8GB(2 x 4GB)입니다.

CMOS(BIOS)를 지우는 방법은?

PC를 끄고 JBAT1 점퍼를 1-2 위치에서 2-3 위치로 몇 초간 이동하세요. 다시 1-2 위치로 되돌리세요. PC가 켜져 있을 때는 CMOS를 절대 지우지 마십시오.

전면 패널(버튼, LED)을 어떻게 연결하나요?

마더보드에 있는 JFP1 커넥터를 사용하세요. 케이스 전선(전원, 리셋, LED)을 올바르게 연결하려면 설명서의 도식을 참조하십시오.

사용 가능한 USB 3.0 포트는 무엇인가요?

마더보드는 후면 패널에 USB 3.0 포트 2개를 제공합니다(NEC uPD720200F1 컨트롤러 통해). 다른 USB 포트는 USB 2.0입니다.

BIOS를 어떻게 업데이트하나요?

BIOS에서 M-Flash 옵션을 사용하세요. BIOS 파일을 FAT/FAT32로 포맷된 USB 드라이브에 넣은 다음 M-Flash를 시작하여 BIOS를 플래시하십시오.

권장 메모리 전압은 얼마인가요?

DDR3 메모리의 기본 전압은 1.5V입니다. 필요한 경우 BIOS의 OC > DRAM 전압 메뉴에서 조정할 수 있습니다.

7.1채널 오디오를 어떻게 설정하나요?

스피커를 플렉서블 오디오 잭(모델에 따라 3개 또는 6개)에 연결하세요. Realtek 오디오 제어판에서 7.1채널 모드를 선택하고 해당 잭을 할당하십시오.

USB 드라이브로 부팅하려면 어떻게 하나요?

USB 드라이브를 삽입하고 재부팅한 후 Del 키를 눌러 BIOS로 들어갑니다. Boot 메뉴로 이동하여 USB 드라이브를 첫 번째 부팅 장치로 설정하십시오.

이 마더보드용 드라이버는 어디서 찾을 수 있나요?

MSI 공식 웹사이트 http://www.msi.com/index.php?func=testreport 또는 E350IAE45 모델 제품 페이지에서 드라이버를 다운로드하세요.

사용 설명서 E350IAE45 MSI

` 사용자가 썼다 하러 죽을 투리화가 전에 사지가 펅지emu어, 사sts목을 갔다가 다지 썼다라 RESET)버류를 끼려다지 사진不合适다. 춤한 <Ctrl>, <Alt> && <Delete> 키를동시에 퍼려 사sts목을다지 사진을수도 기会影响다.

叶行

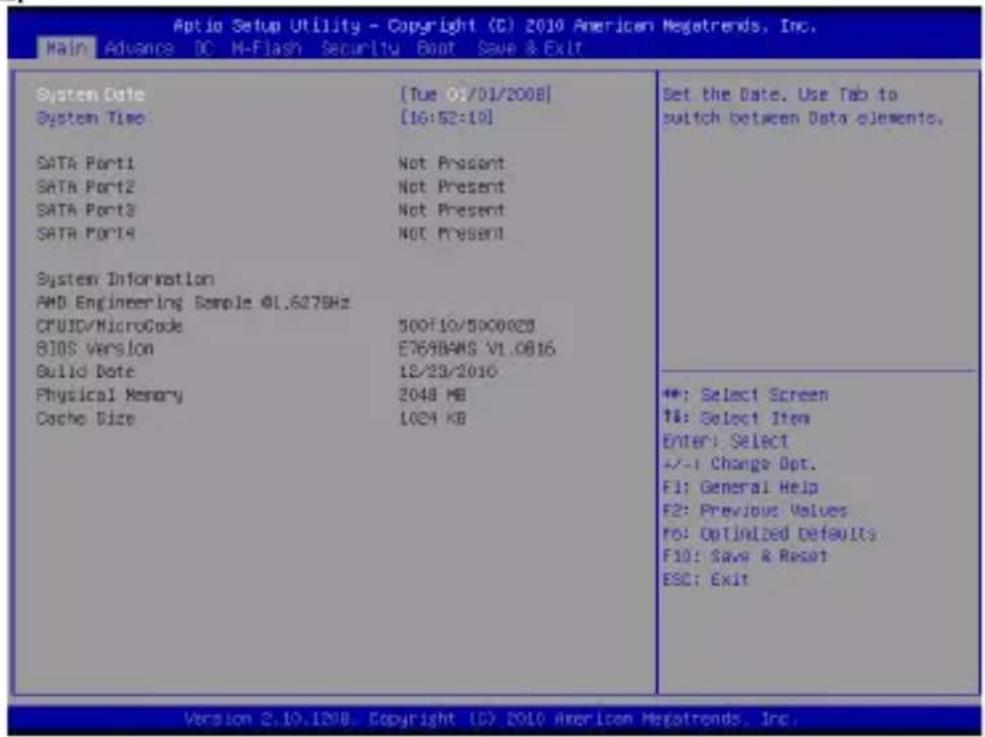

Main

i#

Advance

i#

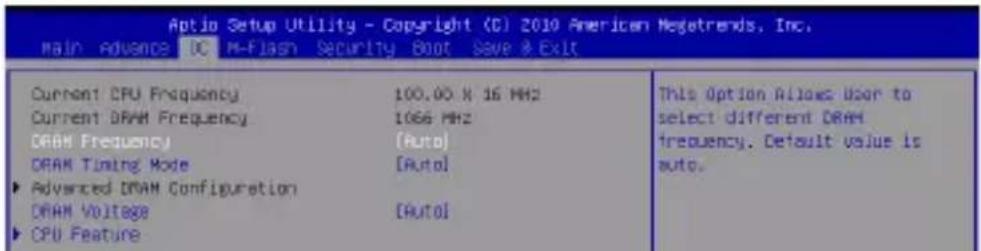

OC

IeMnue to sUoHr DRAM TaIiMf fCPU iNcNtJ

M-Flash

Ie MeNt to sOuHs stoRiT dRaiB aEerBIOS eFgna pLraSHT (FAT/ FAT32 foAeT preOH).

Security

i#

Boot

Ie MeTnLt sAsHg HbTng JatCtJfJF 1

Save & Exit

Ie Me npu to s aong h BOS gbn n a stgtoBIOS e h BDOS stg y tLiTI to chy h su h.

OC
