Type de produit	Carte mère Mini-ITX
Marque	MSI
Modèle	E350IAE45
Socket / APU intégré	AMD Zacate FT1 (E350 double cœur)
Chipset	AMD Hudson M1
Dimensions	17,0 cm x 17,0 cm (Mini-ITX)
Poids	Environ 0,5 kg
Alimentation	ATX 24 broches (JPWR1) + ATX 12V 4 broches (JPWR2)
Mémoire supportée	2 x DDR3 DIMM, max 8 Go, 1066 MHz
Stockage	4 ports SATA 6 Gb/s
USB	2 ports USB 3.0 (arrière), 6 ports USB 2.0 (arrière), 2 connecteurs USB 2.0 internes
Audio	Realtek ALC887/892, 7.1 canaux, prises audio flexibles (6 ou 3 selon modèle)
Réseau	Realtek RTL8111E, Gigabit Ethernet
Vidéo	1 x VGA, 1 x HDMI
PCI Express	1 emplacement PCIe x16 (fonctionne en x4)
Connecteurs arrière	PS/2 combo, VGA, HDMI, USB 2.0 x6, USB 3.0 x2, S/PDIF coaxial et optique, LAN, prises audio
Connecteurs internes	USB 2.0 x2, audio avant, port série, TPM, panneau avant (JFP1)
BIOS	AMI BIOS avec menus Main, Advanced, OC, M-Flash, Security, Boot, Save & Exit
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques ou liquides.
Sécurité	Cavalier d'effacement CMOS (JBAT1). Ne pas effacer le CMOS sous tension.
Pièces détachées et réparabilité	Pièces détachées disponibles sur le site MSI. Réparation par un professionnel recommandé.
Informations générales	Notice d'utilisation téléchargeable gratuitement. Garantie constructeur.

FOIRE AUX QUESTIONS - E350IAE45 MSI

Quel type de processeur est intégré sur cette carte mère ?

La carte mère MSI E350IAE45 intègre un AMD Zacate E350 double cœur (APU) sur socket FT1. Aucun processeur séparé n'est requis.

Comment installer les modules de mémoire DDR3 ?

Insérez le module verticalement dans le slot DIMM en alignant l'encoche. Poussez jusqu'à ce que les clips latéraux se ferment automatiquement. Installez d'abord dans le slot DIMM1. La mémoire maximale est de 8 Go (2 x 4 Go) à 1066 MHz.

Comment effacer le CMOS (BIOS) ?

Éteignez le PC, puis déplacez le cavalier JBAT1 de la position 1-2 à 2-3 pendant quelques secondes. Remettez-le en position 1-2. Ne jamais effacer le CMOS lorsque le PC est sous tension.

Comment connecter le panneau avant (boutons, LED) ?

Utilisez le connecteur JFP1 situé sur la carte mère. Reportez-vous au schéma dans la notice pour brancher correctement les fils du boîtier (alimentation, reset, LED).

Quels ports USB 3.0 sont disponibles ?

La carte mère propose 2 ports USB 3.0 sur le panneau arrière (via le contrôleur NEC uPD720200F1). Les autres ports USB sont en USB 2.0.

Comment mettre à jour le BIOS ?

Utilisez l'option M-Flash dans le BIOS. Placez le fichier BIOS sur une clé USB formatée en FAT/FAT32, puis démarrez M-Flash pour flasher le BIOS.

Quelle est la tension mémoire recommandée ?

La tension par défaut pour la mémoire DDR3 est de 1,5 V. Vous pouvez l'ajuster dans le menu OC > DRAM Voltage du BIOS si nécessaire.

Comment configurer l'audio 7.1 canaux ?

Branchez vos enceintes sur les prises audio flexibles (3 ou 6 selon le modèle). Dans le panneau de configuration audio Realtek, sélectionnez le mode 7.1 canaux et assignez les prises correspondantes.

Comment démarrer sur une clé USB ?

Insérez la clé USB, redémarrez et appuyez sur Suppr pour entrer dans le BIOS. Allez dans le menu Boot et définissez la clé USB comme premier périphérique de démarrage.

Où trouver les pilotes pour cette carte mère ?

Téléchargez les pilotes depuis le site officiel MSI : http://www.msi.com/index.php?func=testreport ou depuis la page produit du modèle E350IAE45.

MODE D'EMPLOI E350IAE45 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci :

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté française. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI entreprend des actions actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (CE) sur la prévention de la pollution de l'environnement par les équipements électriques et électroniques usagés (directive DEEE 2002/96/CE), entrant en vigueur le 13 août 2005, les produits relevant des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Les fabricants des équipements électroniques susmentionnés sont tenus de les reprendre pour recyclage à la fin de leur durée de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de la CE, pour recyclage à la fin de leur durée de vie. Vous pouvez retourner ces produits dans des points de collecte spécialisés.

Félicitations, vous venez d'acquérir une carte mère des séries Mini-ITX E350IA-E45/ E350IA-E44/ E350IS-E45 (MS-7698 v1.x). Les séries E350IA-E45/ E350IA-E44/ E350IS-E45 sont basées sur les puces AMD® Hudson M1 et Zacate-FT11. APU offrant un système très performant. Les séries E350IA-E45/ E350IA-E44/ E350IS-E45 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

SPÉCIFICATIONS

Processeurs

AMD® Zacate-FT1™ APU intégré - Zacate E350, double cœurs

Jeu de puces

Puces AMD® Hudson M1

Mémoire supportée

• 2 slots DDR3 DIMM supportent DDR3 1066 SDRAM (max. 8 Go au total) (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 via Realtek® RTL8111E

Audio

Puce intégrée Realtek® ALC887/ALC892 (en option) Supporte 7.1 canaux audio out Conforme aux spécifications Azalia 1.0

SATA

4 ports SATA 6 Gb/s via AMD® Hudson M1

USB 3.0 (E350IA-E45/E350IA-E44)

2 ports USB 3.0 sur panneau arrière via NEC® uPD720200F1

Connecteurs

Panneau arrière

• 1 port souris/clavier PS/2 combo
• 1 port VGA
• 1 port HDMI
• 6 ports USB 2.0
• 2 ports USB 3.0 (E350IA-E45/ E350IA-E44)
• 1 prise coaxiale S/PDIF-out
• 1 port optique S/PDIF-out
• 1 prise LAN
• 6 prises audio flexibles (E350IA-E45/ E350IA-E44)/3 prises audio flexibles (E350IS-E45)

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur audio avant
• 1 connecteur de port série
• 1 connecteur TPM

Emplacements

1 emplacement PCIE x16, supporte jusqu'à la vitesse PCIE x4

Dimension

• Mini-ITX (17.0 cm × 17.0 cm)

Montage

4 trous de montage

Si vous souhaitez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez consulter notre site Web et obtenir les détails à l'adresse suivante : http://www.msi.com/index.php

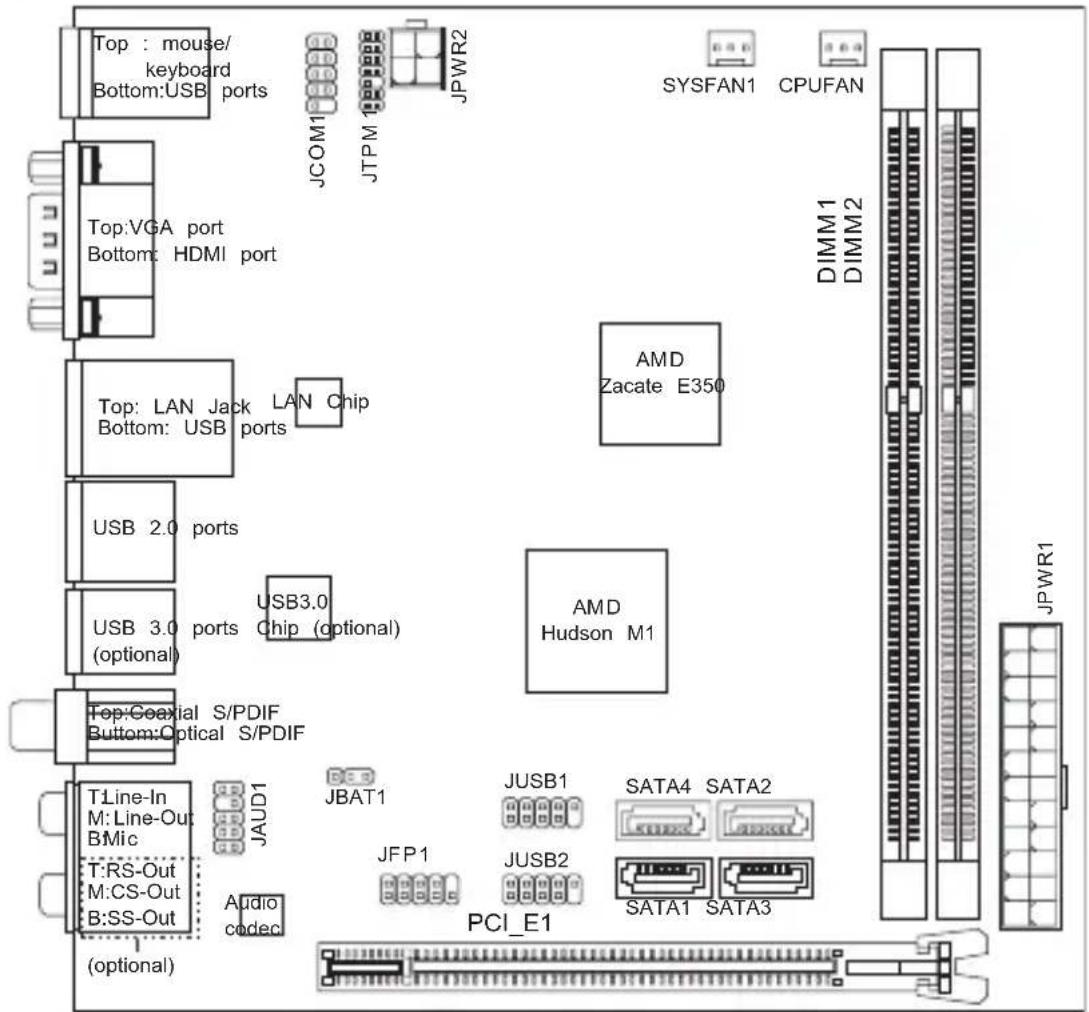

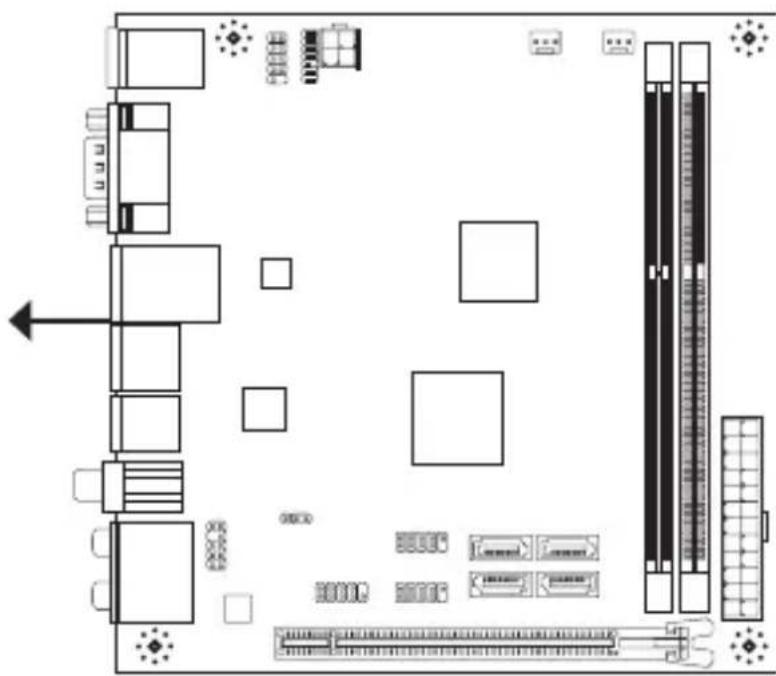

TROUS TARAUDÉS

Lors de l'installation de la carte mère, placez-la correctement dans le châssis. La position des trous taraudés est indiquée dans la figure ci-dessous.

Face vers l'arrière, position pour le panneau d'entrée/sortie du châssis.

Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis, puis fixez la carte à travers les trous taraudés sur le support.

IMPORTANT

• Pour éviter d'endommager la carte mère, il est interdit de mettre en contact le circuit avec le châssis ou de placer un support inutile sur le châssis.
• Assurez-vous qu'aucun composant métallique n'est placé sur la carte ou dans le châssis, ce qui pourrait provoquer un court-circuit sur la carte mère.

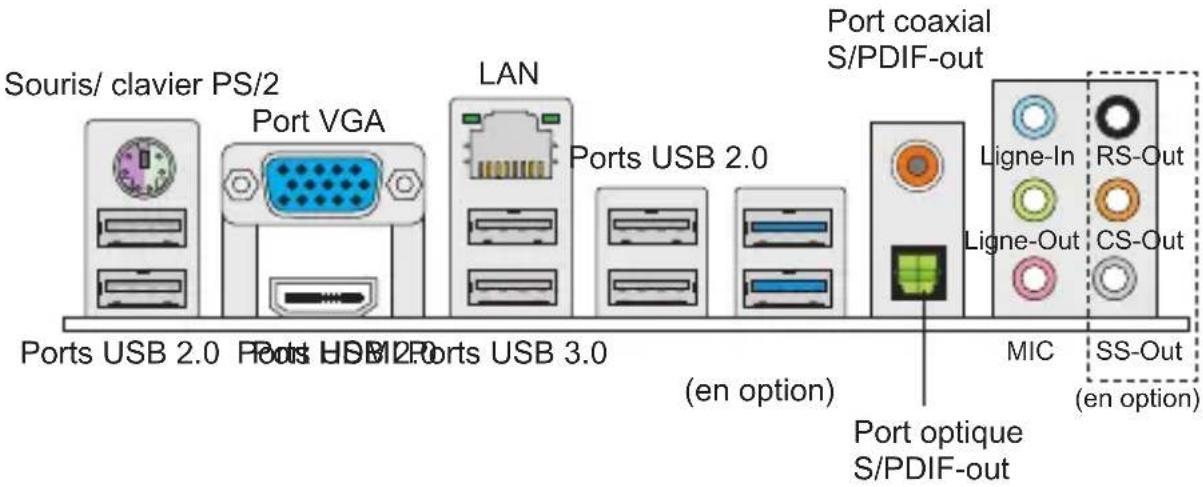

PANNEAU ARRIÈRE

Le panneau arrière dispose des connecteurs suivants :

INSTALLATION DU MATÉRIEL

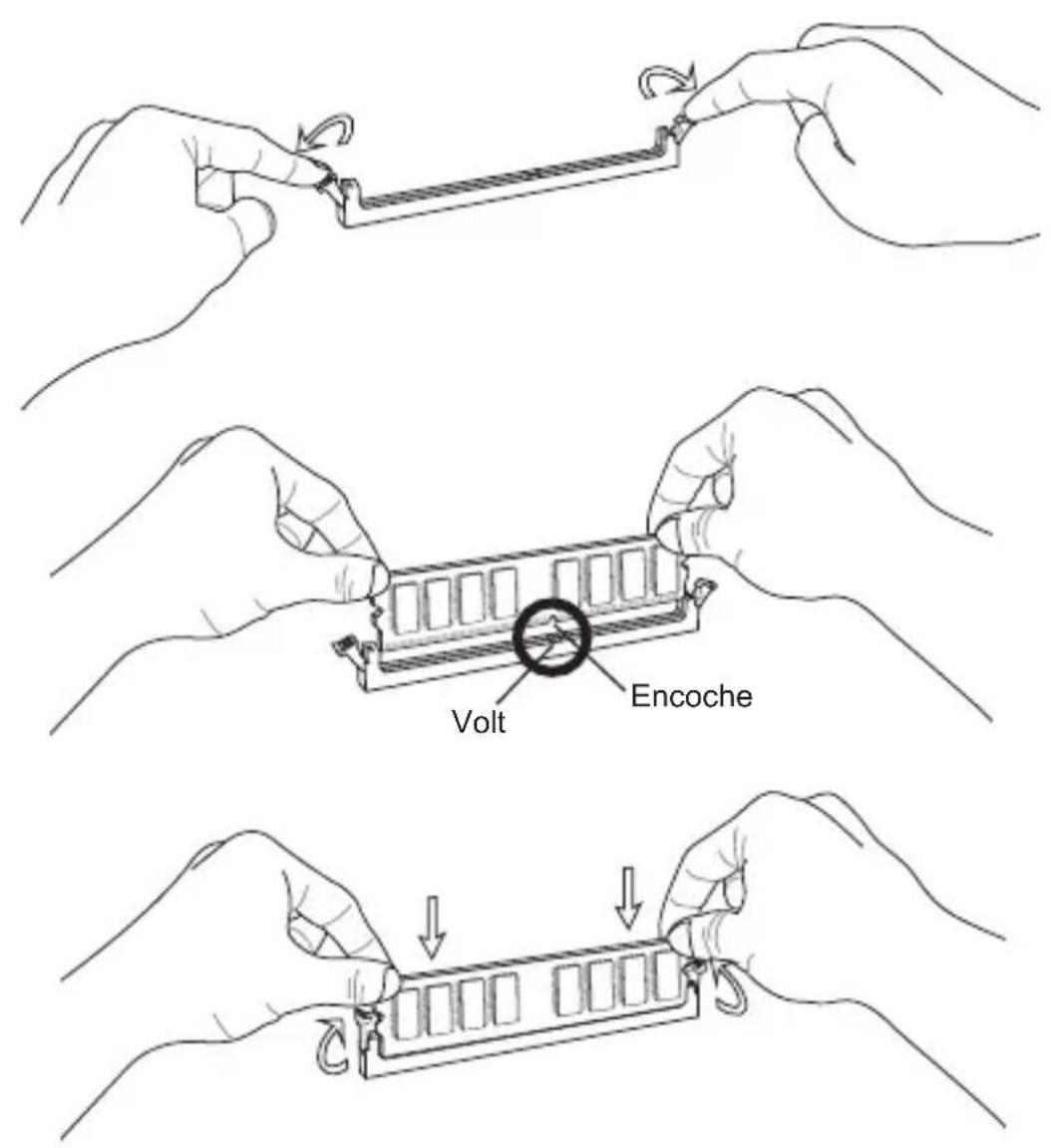

Installation des modules de mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et ne peut être inséré que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans l'emplacement DIMM. Puis poussez-le jusqu'à ce que les contacts dorés du module soient profondément insérés dans l'emplacement DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement. Vous ne pouvez presque plus voir les contacts dorés si le module de mémoire est correctement inséré dans l'emplacement DIMM.
3. Les clips en plastique situés de chaque côté de l'emplacement DIMM se ferment automatiquement.

IMPORTANT

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DIMM DDR3.
• Pour démarrer votre ordinateur avec succès, insérez d'abord les modules de mémoire dans le slot DIMM1.

Connecteur d'alimentation ATX 24 broches : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24 broches. Pour cela, assurez-vous que le connecteur est bien positionné dans le bon sens et que les broches sont alignées. Abaissez alors le connecteur d'alimentation dans le connecteur.

Connecteur d'alimentation ATX 4 broches : JPWR2

Ce connecteur d'alimentation 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Série ATA : SATA1~4

Ce connecteur est un port d'interface de haute vitesse Série ATA. Chaque connecteur peut se connecter à un dispositif Série ATA.

IMPORTANT

Veuillez ne pas tordre le câble Série ATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil positif soit connecté au +12V ; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant : JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les périphériques USB d'interface de haute vitesse tels que USB HDD, caméra numérique, lecteur MP3, imprimantes, modems, etc.

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plate-forme de sécurité TPM pour plus de détails et d'utilisations.

Connecteurs Panneau avant : JFP1

Ce connecteur vous permet de connecter un audio en panneau avant. Le connecteur JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port série : JCOM1

Ce connecteur est un port de communications haute vitesse de type 16550A, qui envoie/reçoit 16 octets FIFO. Vous pouvez y attacher un périphérique série.

Cavalier d'effacement CMOS : JBAT1

La mémoire CMOS RAM intégrée est alimentée par une batterie externe qui permet de conserver les données de configuration du système. Grâce à la CMOS RAM, le système peut automatiquement démarrer le système d'exploitation à chaque mise sous tension. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données / Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en plaçant le cavalier sur les broches 2-3 lorsque le PC est éteint. Ensuite, remettez le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagerait la carte mère.

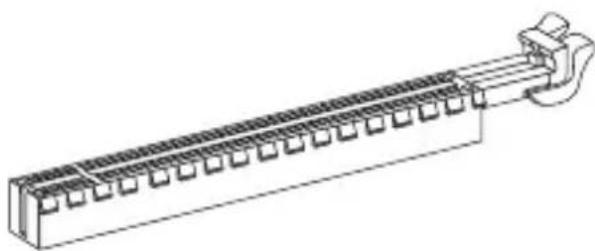

Emplacement PCI Express

L'emplacement PCI Express prend en charge les cartes d'extension à interface PCI Express.

Emplacement PCIE x16

RÉGLAGE DU BIOS

Lorsque le PC démarre, le processus de POST (Power On Self Test) s'exécute. Quand le message ci-dessous apparaît à l'écran, appuyez sur <DEL> pour accéder au programme de configuration (Setup).

Press DEL to enter Setup Menu (Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC à l'aide du bouton RESET. Vous pouvez également le redémarrer en utilisant simultanément la combinaison de touches <Ctrl>, <Alt> et <Suppr>.

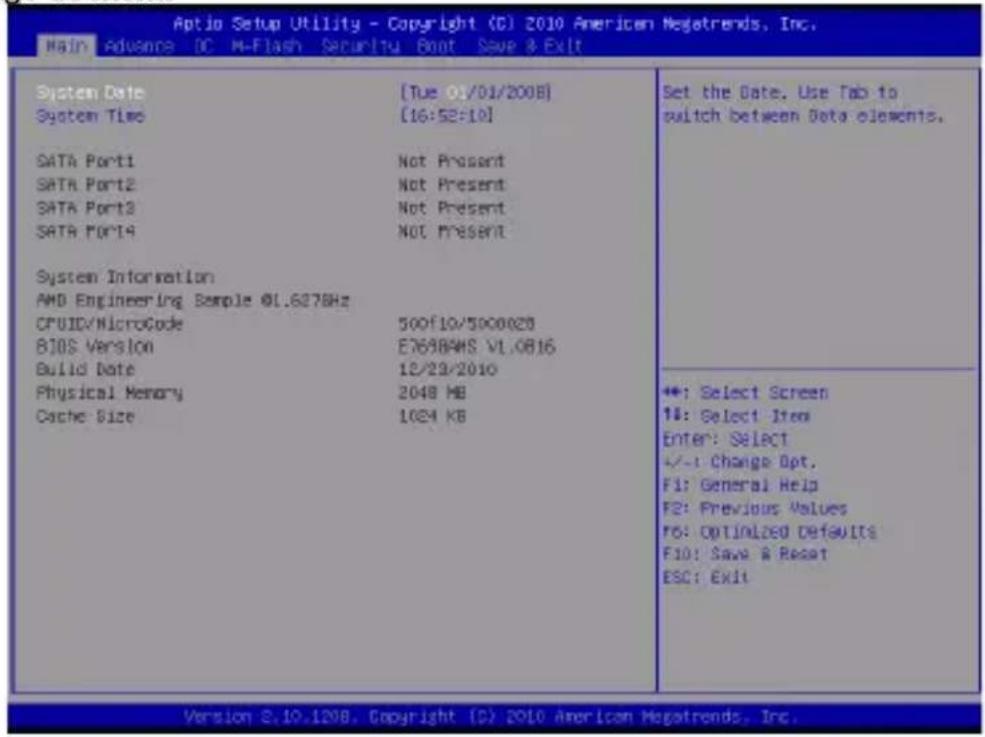

La page de menu

Main

Utilisez ce menu pour paramétrer des éléments standards du système tel que l'heure, la date, etc.

Advance

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

OC

Utilisez ce menu pour spécifier vos réglages du DRAM timing et des fonctions du CPU.

M-Flash

Utilisez ce menu pour lire/flasher le BIOS depuis un lecteur de stockage (format FAT/FAT32 uniquement).

Security

Utilisez ce menu pour régler les mots de passe de superviseur et d'utilisateur.

Boot

Utilisez ce menu pour spécifier la priorité des périphériques de démarrage.

Save & Exit

Ce menu vous permet de charger les réglages par défaut de la manufacture dans le BIOS et de quitter l'utilitaire de réglages BIOS avec ou sans les changements.

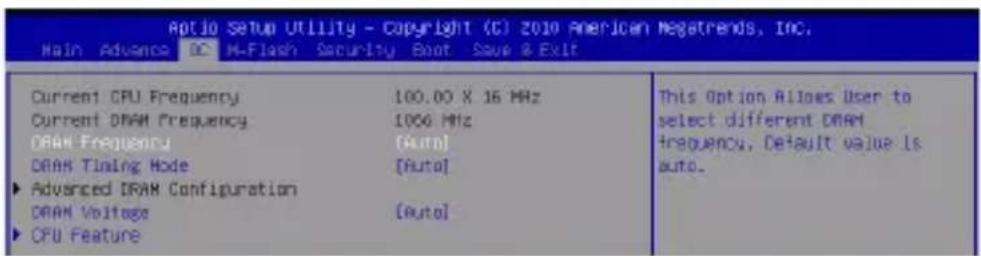

OC

Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

Ratio DRAM

Ce réglage contrôle le ratio de fréquence mémoire pour permettre à la mémoire de fonctionner avec des combinaisons de différentes fréquences.

Mode de synchronisation DRAM

Ce réglage contrôle si la synchronisation DRAM est contrôlée par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. Le réglage sur [Auto] permet au BIOS de déterminer les timings DRAM et le sous-menu suivant "Advanced DRAM Configuration" en fonction de la configuration du SPD. Le réglage sur [Manual] vous permet de configurer manuellement les timings DRAM et le sous-menu suivant "Advanced DRAM Configuration" correspondant.

Configuration DRAM avancée

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster les timings DRAM avancés.

Taux de commande

Ce réglage contrôle le taux de commande DRAM.

tCL

Ce réglage contrôle la latence CAS, qui détermine le délai (en cycles d'horloge) avant que la SDRAM commence une commande de lecture après l'avoir reçue.

tRCD

Lorsque le DRAM est rafraîchi, les rangées et les colonnes sont adressées séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus le nombre de cycles d'horloge est faible, plus la performance du DRAM est rapide.

tRP

Cet article contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement du DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à conserver les données. Cet article s'applique uniquement lorsque le DRAM synchrone est installé dans le système.

tRAS

L'article déterminé le temps que le RAS prend pour survivre ou écrire une cellule de mémoire

tRC

Ce réglage détermine le nombre minimum de cycles d'horloge qu'un rang de mémoire prend pour compléter un cycle plein, de l'activité du rang jusqu'à la précharge du rang d'activité.

DRAM Voltage

Ce menu est utilisé pour ajuster la tension DRAM.

CPU Feature

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster les fonctions du CPU.

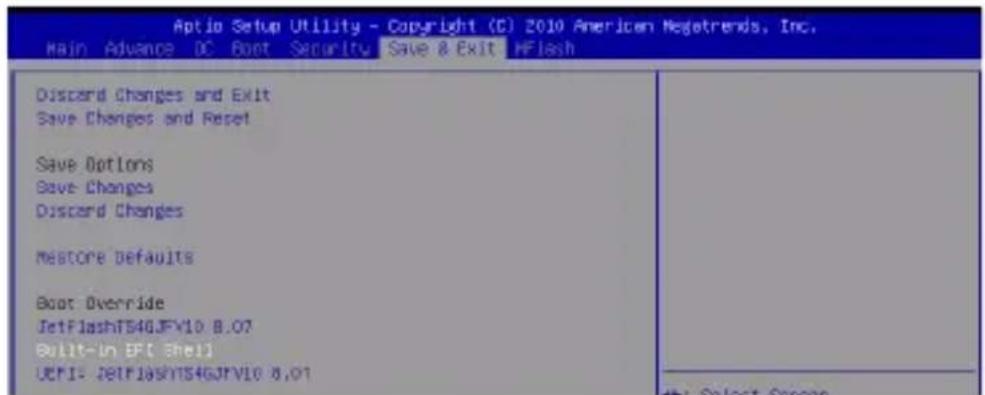

Save & Exit

Utilisez ce menu pour abandonner les changements et quitter le réglage.

Utilisez ce menu pour conserver les changements et redémarrer le système.

Save Changes

Utilisez ce menu pour conserver les changements.

Discard Changes

Utilisez ce menu pour abandonner tous les changements.

Restore Defaults

Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS.

Les périphériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le périphérique de démarrage.

Shell EFI intégré

Utilisez ce menu pour entrer dans le cadre EFI.
