Өнім түрі	Сымсыз бұрыштық тегістеуіш
Бренд	Bosch
Модель	GWX 18V-10 PSC Professional
Санат	Бұрыштық тегістеуіш
Батарея кернеуі	18 В
Батарея түрі	Литий-ионды (Professional сериясы)
Бос жүріс жылдамдығы	10 000 айн/мин
Диск диаметрі	125 мм
Шпиндель бұрандасы	M14
Салмағы (батареясыз)	2,5 кг
Өлшемдері (Ұ x Е x Б)	400 x 100 x 150 мм
Қуат көзі	18 В батарея
Қорғау жүйесі	Қайта іске қосудан қорғау, біртіндеп іске қосу
Негізгі функциялар	Тегістеу, кесу, жиектерді өңдеу
Күтім және тазалау	Желдету саңылауларын құрғақ щеткамен тазалаңыз
Қауіпсіздік	Диск тежегіші, бұрылатын қорғаныс қақпағы
Қосалқы бөлшектер және жөндеу мүмкіндігі	Bosch Professional желісі арқылы қолжетімді

Жиі қойылатын сұрақтар - GWX 18V-10 PSC Professional BOSCH

Тегістеуіш дискіні қалай ауыстыруға болады?

Батареяны ажыратыңыз. Шпиндель блокадасын басыңыз, берілген кілтпен қысу гайкасын босатыңыз, дискіні ауыстырыңыз, содан кейін гайканы қайта қатайтыңыз. Назар аударыңыз: көрсетілген айналу бағытын сақтаңыз.

GWX 18V-10 PSC құрылғысымен қандай батареяны қолдану керек?

Тек үйлесімді Bosch Professional 18 V батареяларын пайдаланыңыз, мысалы GBA 18V немесе ProCORE18V үлгілері. Басқа брендтердің батареяларын пайдаланбаңыз.

Диск тежегішін қалай іске қосуға болады?

Диск тежегіші қосқышты босатқан кезде автоматты түрде іске қосылады. Ол дискіні 2 секундтан аз уақыт ішінде тоқтатып, қауіпсіздікті арттырады.

Бұл тегістеуішті кесу үшін пайдалана аламын ба?

Иә, оны сәйкес кесу дискісімен (125 мм) жабдықтаңыз және кесуге арналған арнайы қорғаныс қақпағын пайдаланыңыз. Қауіпсіздік нұсқауларын сақтаңыз.

Желдету саңылауларын қалай тазалау керек?

Шаңды кетіру үшін құрғақ щетканы немесе төмен қуатты шаңсорғышты пайдаланыңыз. Ешқашан сұйықтықты немесе сығылған ауаны қолданбаңыз.

Тегістеуіште біртіндеп іске қосу бар ма?

Иә, біртіндеп іске қосу іске қосу кезіндегі моментті шектеп, кенет соққыларды болдырмайды және ұстауды жеңілдетеді.

Батарея қосылмаса не істеу керек?

Батареяның таза екенін және контактілердің бітелмегенін тексеріңіз. Мәселе жалғасқан жағдайда, батареяны ауыстырыңыз немесе Bosch қызмет көрсету орталығына хабарласыңыз.

Диск тежегішінің қызмет ету мерзімі қандай?

Диск тежегіші тегістеуіштің бүкіл қызмет ету мерзіміне есептелген. Тозған жағдайда, Bosch уәкілетті жөндеушіге тексертіңіз.

Тегістеуішті қалай сақтау керек?

Құрғақ және таза жерде, ылғалдан алыс сақтаңыз. Ұзақ сақтау үшін батареяны алып тастаңыз. Идеал температура -20°C-тан 50°C-қа дейін.

Тегістеуіш 125 мм-ден басқа дискілермен үйлесімді ме?

Жоқ, тек диаметрі 125 мм, саңылауы 22,2 мм болатын дискілерді пайдаланыңыз. Үлкен дискілер құрылғыны зақымдауы немесе апатқа әкелуі мүмкін.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWX 18V-10 PSC Professional BOSCH

kk Пайдалану на скаульның

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және косымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

• көп үшқын шықса, пайдаланбаңыз
  – қатты діріл кезінде пайдаланбаныз
  – ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
  – өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе зақымдануы
- өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жилігі

- Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан қорғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз

286 | Казак

– +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді
– тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
– Коршаған орта температурасы –50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы вилғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр құралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нускаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз оқифалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.

▶ Кубырлар, радиаторлар, плиталар мен сувытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары төқ соғу қауіні пайда болады.

Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр күралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жақақаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына косу кұрылғылары берліген болса, онда олар косулы

болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды баскару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысықа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын коймаға кою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты кутіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе закымдалмаған болуына, электр күралының закымдалмағанына көз жеткізіңіз.

Закымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым окифаларға себеп болып жатады.

Кескіш аспаптарды откір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жаракаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан сүйықтық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сүйықтық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан сүйықтық көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жарақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинағын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны зақымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр күралы майдалағыш, ажарлағыш, сым қылшақ, саңылау кескіш немесе кескіш күрал ретінде пайдалануға арналған. Бул электр күралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Теменде келтірілген барлық нұсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жарақат алуға әкелуғ мүмкін.

Жылтырату сиякты әрекеттерді осы электр күралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуға әкелуі мүмкін.

▶ Бул электр құралын құрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.

Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.

Жумыс күралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мумкін.

▶ Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс тандалмаған керек – жарактар дұрыс-қорғалмауы және- бақылаудан шығуы мүмкін.

Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.

Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек

дискіні жарыктарға, тозу немесе артықшылыктарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның закымдалмағанын тексеріңіз, қажет болса закымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек- жарактар аймағынан алыстатып, электр құралын максималды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.

Жеке-қорғаныс жабдығын кип жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртүрлі әрекеттердің барысында пайда болатын ұшпа-қоқысты төқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді суэгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бөтен · адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киноі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кескіш керек-жарактың жасырын сымдарға тиюіне әкелуі мүмкін жұмысты өткізген кезде, электр құралын тек окшауланған беттерінен ұстаңыз. Құаттандырылған сымға тиген жағдайда, электр құралының шығып түрган металл бөлшектерін де құаттандырып, пайдаланушыны ток соғуы мүмкін.
▶ Айналып турған аспап толық тоқтағанша электр күралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда көтеріп турғанда қоспаңыз. Айналып турған аспаптарға кездейсок тию киіміңзді ұстан, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Көзғалтқыш желдеткіші шанды корпус ішінде тартып, ұнтакталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаңыз. Су·немесе-баска·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.

Кері соккы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ўшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеңіз-бен-қолыңызды кері сокқыға қарсылық-керсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, өткір жиектерді және т.б. өндеген кезде айрыкша сақ болыңыз. Керек-жарақтың секіруіне және ілініп қалуына жол бермеңіз. Бурыштар, өткір жиектер немесе секіру айналып түрган керек-жарақтың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден ұзын болатын сегменттік алмасты деңгелекті немесе тісті ара жүзін бекітпеціз. Мүндай жүздер-жіні кері сокқыны тудырып, бақылау мүмкіндігінен айырылуға-әкөледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр куралыңыз үшін көрсетілген дөңгелек түрлерін және таңдалған деңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бул электр куралына жарамайтын деңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дурыс орнатылмаған қорғағыш, деңгейден шығып түрган деңгелек жақсы қорғалуы керек емес.
▶ Коргағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет,

осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсок қтиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.

Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мумкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған деңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қорғағышты пайдаланыңыз. Дұрыс қорғағыш пайдаланылмаған жағдайда, қажетті қорғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бурауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын артырады.
Денецізді айналдырылған деңгелектің бір сызыкқа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ықтимал қайтарым айналып түрган деңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, деңгелек толығымен тоқтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш деңгелек қозғалып түргғанда, деңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері соққы пайда болуы мүмкін. Деңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.
Курал дайындамада турғанда электр күралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері сокқыға әкелуі мүмкін.

290 | Казак

▶ Тірек панельдері немесе кез келген тым улкен дайындама деңгелек қысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына·жақын·және·дәңгелектің·екі жағынан·да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге арекеттенбеңіз. Дөңгелек·тым қатты·басылғанда, жуктеме·және-дөңгелектің·кесікте- буралуға·немесе·қысылуға бейімділігі және кері соққы немесе сыну мүмкіндігі артып, ауыр жақақат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс өлшемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын таңдаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек егеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшакпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мүмкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың диаметрі жұмыс жүктемесіне немесе центрифугалық күштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаулықтары

Корғаныш көзілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр құралын жұмыс барысында екі қолмен берік ұстан, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді түрде басқарылады.

▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мумкін. Газ кубырын закымдау жарылыска алып келуі

мүмкін. Су құбырын зақымдау материалдық зиянға алып келуі мүмкін.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Куат өшсе, мысалы, аккумулятор шешілсе, сөндіргіш бекіткішін алыцыз және өшірулі күйге орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіціз. Кысу күралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күргақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр құралын тасымалдамас бұрын алмалы- салмалы аспаптарды шығарып алықыз. Осылайша зақымдарға жол бермейсіз.
Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруї мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

▶ Абай болыңыз! Электр құралын Bluetooth бен пайдалануда басқа құралдар мен жабдықтар, ұшақ және медициналық құралдар (мысалы, кардиостимулятор, есту құралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ак жақын түрган адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр құралын Bluetooth бен медициналық құралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймактар жанында пайдаланбаңыз. Bluetooth бар электр құралын ұшактарда пайдаланбаңыз. Денеге жақын аймақта ұзак уақыт пайдаланбаңыз.

Bluetooth® сез белгісі, сондай-ак сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып

табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жүзеге асады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшақпен өңдеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмасты бұрғылау коронкаларымен бұрғылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына көз жеткізіңіз (қараңыз „Пайдалану“, Бет 297).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукұм қағазымен тегістеу үшін пайдалануға болады.

Электр құралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.

Электр куралының деректері мен реттеулерін Bluetooth ^ Low Energy Module GCY 42 пайдаланылған кезде Bluetooth ^ радио технологиясы арқылы электр куралы мен ақырғы мобильді кұрылғы арасында тасымалдауға болады.

Көрсетілген курамды бөлшектер

Көрсетілген кұрамды бөлшектердің нөмірлері графикалық беттегі электр кұралының көрсетіліміне қатысты болып келеді.

(1) Корғаныш каптамаға арналған құлыптан босату інітіperi
(2) Корпустағы айналу бағытының көрсеткісі
(3) Іінтірек
(4) Жарык диодты жұмыс шамы (GWX 18V-10 SC / GWX 18V-10 PSC)
(5) Пайдаланушы интерфейси (GWX 18V-10 SC / GWX 18V-10 PSC)
(6) Ажыраткыш (GWX 18V-10 / GWX 18V-10 SC)

(7) Bluetooth ^® Low Energy Module κακηαργβι (GWX 18V-10 SC / GWX 18V-10 PC / GWX 18V-10 PSC)
(8) Аккумулятор ^a)
(9) Аккумуляторды босату түймесі ^a)

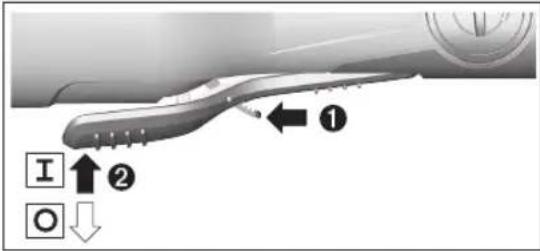

(10) Ажыраткыш (GWX 18V-10 PC / GWX 18V-10 PSC)
(11) Ажыраткышты босату інтірегі (GWX 18V-10 PC / GWX 18V-10 PSC)
(12) Діріл баскыш косымша тутка (беті окшауланған) (GWX 18V-10 SC / GWX 18V-10 PC / GWX 18V-10 PSC)
(13) Стандартты косымша тутка (беті окшауланған) (GWX 18V-10)
(14) Ажарлауға арналған қорғаныш қаптама
(15) Кесуге арналған қорғаныш қаптама ^a)
(16) X-LOCK ажарлағыш дискісі/желпуіш тәрізді ажарлағыш дискісі ^a)
(17) X-LOCK дискілі қылшағы ^a)
(18) Кесуге арналған қаптама
(19) X-LOCK кескіш дискісі ^a)
(20) X-LOCK алмас кескіш дискісі ^3)
(21) Түтка (беті окшауланған)
(22) X-LOCK бекіткіші
(23) Кол корфанысы ^a)
(24) Талшыкты дискілерге арналған X-LOCK тіреуіш тәрелкесі ^7
(25) X-LOCK талшыкты дискісі ^a)
(26) Талшыкты дискілерге арналған X-LOCK кысқышы ^a)
(27) X-LOCK tosta fan tərɪzdɪ kylwafbl ^a)
(28) X-LOCK конустык кылшафы ^a)
(29) X-LOCK алмасты бурғылау коронкасы ^a)
(30) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^3)
(31) Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі)
(32) Айналу жилігін алдын ала тандау деңгейінің индикаторы (пайдаланушы интерфейсі)
(33) Айналу жилігін алдын ала тандау түймесі (пайдаланушы интерфейсі)
(34) Электр құралының күйі индикаторы (пайдаланушы интерфейсі)
(35) Температура индикаторы (пайдаланушы интерфейсі)
a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.

292|Қазақ

Техникалық мәліметтер

Бурыштық ажарлау машинасы GWX 18V-10 GWX 18V-10 SC GWX 18V-10 PC GWX 18V-10 PSC
Өнім нөмірі		3 601 GB0 1..	3 601 GB0 4..	3 601 GB0 7..
Номиналды кернеу В= 18 18 18 18
Есептелген бос жүріс күйіндегі айналу жилігі ^(A)(B)	мин ^-1	9000	9000	9000
Айналу жилігін реттеудиапазоны мин	^-1	-	4500–9000 –	4500–9000
Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі	мм	125 125 125 125
Кері сокқы кезіндегі өшіру жүйесі		●	●	●
Қайта іске қосылудан қорғаныс		●	●	●
Жүріс тежегіші		●	●	●
Айналу жилігін алдын ала таңдау		-	●	-
Салмағы EPTA-Procedure 01:2014 құжатына сай ^(C)	кг	2,1–3,5	2,2–3,5	2,2–3,5
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C	0 ... +35	0 ... +35	0 ... +35
Жұмыс кезіндегі ^(D) және сақтау кезіндегі руксат етілген қоршаған орта температурасы	°C	-20 ... +50	-20 ... +50	-20 ... +50
ұсынылатын аккумуляторлар		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
ұсынылатын зарядтағыш құрылғылар		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Деректерді тасымалдау

Bluetooth®		-	Bluetooth® 4.2(Low Energy) ^E)	Bluetooth® 4.2(Low Energy) ^E)	Bluetooth® 4.2(Low Energy) ^E)
Сигнал арақашықтығы	с - 8 8		8
Максималды сигнал арақашықтығы ^F)	м - 30 30 30

A) 20-25 °C температурасында ProCORE18V 8.0Ah аккумуляторымен элшенеді.

В) Жарамды алмалы-салмалы аспаптарды тандау үшін EN IEC 62841-2-3 бойынша есептелген бос журіс күйіндегі айналу жилігі. Шынайы бос журіс күйіндегі айналу жилігі қауіпсіздік турғысынан және технологиялық руксатты ауыткуларға байланысты теменірек болады.

С) пайдаланылатын аккумуляторға (8), пайдаланылатын қорғаныш қаптамаға ((15), (14), (18)) және пайдаланылатын қосымша түтқаға ((13), (12)) байланысты

D) <0°C температураларында куаты шектелген

E) Мобильды терминалдар Bluetooth ^* темен куат кұрылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.

F) Кол жеткізу қашықтығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш қурылғыға байланысты қатты өзгешеленуі мүмкін. Жабық бөлмелердің ішінде және металл бөгеттерден (мысалы, қабырғалар, сөрелер, шабадан және т.б.) Bluetooth® кол жеткізу қашықтығы айтарлықтай қыскаруы мүмкін.

Мәндер әнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақларатты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және діріл туралы ақпарат

GWX 18V-10 GWX 18V-10 SC GWX 18V-10 PC GWX 18V-10 PSC

3 601 GB0 1.. 3 601 GB0 4.. 3 601 GB0 7.. 3 601 GB0 8..

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

GWX 18V-10 GWX 18V-10 SC GWX 18V-10 PC GWX 18V-10 PSC

Дыбыстык крысым деңгейі	дБ(А)	84	84	84	84
Дыбыстык куат деңгейі	дБ(А)	92	92	92	92
К дәлсіздігі	дБ	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау (дөрекі ажарлау) және абразивті кесу:

A) орташа қатты түріндегі тіреуіш тәрелкемен анықталады
Жүмсақ табақ металды немесе басқа үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін кетерілген шуыл эмиссиясынының көрсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен аскын шуыл эмиссиясын азайтуға болады. Аскын шуыл эмиссиясын шуыл сипаттарымен байланысты тәуекелдерді бағалау кезінде де, жарамды кулақ қорғанысын тандау кезінде де еспіке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр күралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Кері соккы кезіндегі өшіру жүйесі

Электр құралы кенет кері сокса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышка куат беру төктатылады. Онда жарық диодтық жұмыс шамы (4) ақ түсте ал күй көрсеткіші (34) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Кайта козғалу сақтағышы

Кездейсок қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосылудан қорғаныс белсенді болса күй көрсеткіші (34) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта қосыңыз.

Журіс тежегіші

Электр күралында электрондық Bosch Brake System жүйесі бар. Өшірген кезде, ажарлағыш күрал бірнеше секунд ішінде төктап қалады. Бүл жүріс тежегіші жоқ бұрыштық ажарлау машиналарымен

салыстырғанда аяқтау уақыты айтарлықтай қыскарып, электр құралын ертерек қоюға мүмкіндік береді.

Кағылуда өшу

Кірістірілген қағылуда өшу электр құралы жерге түскенде оны өшіреді. Онда күй көрсеткіші (34) қызыл түсте жыпылыктайды. Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта қосыңыз.

Пайдаланушы интерфейсі (F суретін караңыз)

(GWX 18V-10 SC / GWX 18V-10 PSC)

Пайдаланушы интерфейсі (5) электр құралының айналу жилігін алдын ала тандау және қүйін қарап шығу үшін пайдаланылады.

Айналымдар санын алдын ала тандау туймесімен (33) керекті айналымдар санын жұмыс істеген кезде де алдын ала тандауға болады. Төмендегі кестеде ұсынылған көлемдер берілген.

294|Қазақ

Материал Колданылуы Алмалы-салмалыаспап		Айналу жилігіналдын ала таңдаудецгейі	GWX 18V-10 SC(125 мм)[мин ^-1 ]	GWX 18V-10 PSC(125 мм)[мин ^-1 ]
Металл Бояуды кетіру Ажарлағыш диск 1 4500 4500
Металл Кылшаклен өндеу,тотты кетіру	Тостаған тәріздіқылшақ, ereукұмқағазы	1 4500 4500
Тот баспайтынболат	Ажарлау Ажарлағыш диск/талшықты диск	2 6000 6000
Металл Сыдырып ажарлау Ажарлағыш диск 3 9000 9000
Металл Кесу Кескіш диск 3 9000 9000
Тас Кесу Алмас кескіш диск 3 9000 9000

Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

Жумыс куралы айналымдарының үйғарынды саны электр куралында көрсетілген максималды айналымдар санына тең болуы керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мумкін.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын қаптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бул ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату туймесі байкаусызда басылып кеткенде, оның түсіп кетүінен корғайтын 2 кұлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған қнемесе құймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады.

Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бұл аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Аккумулятор зарядының деңгейі пайдаланушы интерфейсінде де көрсетіледі (караңыз „Күй көрсеткіштері“, Бет 299).

Жарык диоды	Куаты
Уздіксіз жарык 3× жасыл	60-100%
Уздіксіз жарык 2× жасыл	30-60%
Уздіксіз жарык 1× жасыл	5-30%
Жыпылыктайтын жарык 1× жасыл	0-5%

Жарык диоды	Куаты
Уздіксіз жарык 5× жасыл	80-100%
Уздіксіз жарык 4× жасыл	60-80%
Уздіксіз жарык 3× жасыл	40-60%
Уздіксіз жарык 2× жасыл	20-40%
Уздіксіз жарык 1× жасыл	5-20%
Жыпылыктайтын жарык 1× жасыл	0-5%

Аккумуляторды оцтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғақ қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нұсқауларды орындаңыз.

Жинау

Bluetooth® Low Energy Module модулін пайдалану

Нускау: GWX 18V-10 PC, GWX 18V-10 SC және GWX 18V-10 PSC электр күралдарында Bluetooth™ Low Energy Module GCY 42 керек-жарак ретінде колжетімді.

Bluetooth ^™ Low Energy Module GCY 42 туралы акпаратты жинақтағы пайдалану бойынша нуксаулықтан қараңыз.

Корғаныш аспапты орнату

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.

Нускау: Жұмыс кезінде тегістеу шенбері бузылса немесе корғағыш қаптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (14) электр құралының патронына қорғағыш қаптамасының кодтау жудырықшалары патронға сәйкес келгенше салыңыз. Бүғаттаудан шығару інтірегін (1) басып устаңыз.

Шпиндель мойнындағы қорғашғы қаптаманы (14) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш

қаптаманы шырт еткен дыбыс естілгенше бұрыңыз. Қорғағыш қаптаманын (14) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын шығару інітірегін (1) жоғары басыңыз және қорғағыш қаптаманы (14) қажет күйге бұрыңыз.

▶ Қорғаныш қаптаманы (14) әрдайым, құлыптан босату інтірегінің (1) екі жудырықшасы қорғаныш қаптаманың (14) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Корғағыш қаптаманы (14) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
▶ Керек-жарактың айналу бағытында қорғаныш қаптаманы (14) тек құлыптан босату інтірегін (1) пайдалану арқылы бұрауға болады! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: корғағыш қаптамадағы кодтау жұдырықшалары (14) тек электр құралға жарайтын жабдықты орнатуды қамтамасыз етеді.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (14) кесуге арналған қаптамамен (18).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (15) ажарлауға арналған қорғаныш қаптама (14) сияқты монтаждалады.

Металдан жасалған кесуге арналған қаптама

Металдан жасалған кесуге арналған қаптаманы (18) ажарлауға арналған қорғаныш қаптамаға (14) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (①). Қаптаманы (18) ажарлауға арналған қорғаныш қаптамаға (14)auf енгізіңіз (②). Қапсырманы қорғаныш қаптамаға (14) қатты басыңыз (③).

Бөлшектеу үшін (В суретін караңыз) капсырмадағы түймені басып (①), кері қайырыңыз (②). Каптаманы (18) корғаныш қаптамадан (14) тартып алыңыз (③).

Пластиктен жасалған кесуге арналған қаптама Пластиктен жасалған кесуге арналған жабынды (18) ажарлауға арналған қорғаныш қаптамаға (14) орнатыңыз (С суретін қараңыз). Жабын (18) қорғаныш қаптамада (14) шерту дыбысымен және қөрінетіндей тіреледі.

Бөлшектеу үшін (D суретін караңыз) қорғаныш қаптамадағы (14) (①) жабынды (18) сол немесе оң жаққа босатып, жабынды тартып шығарыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (30) бар қорғағыш қаптама төгістеуге арналған қорғағыш қаптама (14) ретінде де орнатылады.

Кол коргағышы

Резенке ажарлау тәрелкесімен (24) немесе тостаған тәрізді қылшакпен/конустық қылшакпен/ алмас бұрғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (23) кип жүріңіз.

Кол корғағышын (23) қосымша түтқа (13) көмегімен бекітіңіз.

Косымша тутканы (13)/(12) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрал бекітіңіз.

Электр құралын тек қосымша түтқамен бірге пайдаланыңыз: (13)/(12).
▶ Косымша тутка (13)/(12) закымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша туткаға (13)/(12) ешқандай өзгерістер жасамаңыз.

Діріл басқыш қосымша түтқа (12) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлау куралдарын монтаждау және бөлшектеу

X-LOCK алмалы-салмалы аспаптары ушін монтаждау бойынша арнайы нускауларды орынданыз.

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Коскыш/өшіргішке кездейсоктию жаракаттану каупін тудырады.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

▶ Тек X-LOCK логотипі бар тупнуска X-LOCK алмалы- салмалы аспаптарын пайдаланыңыз. Тек тупнуска X- LOCK алмалы-салмалы аспаптары колданылғанда ең көбі 1,6 мм кысу қалынддығының сақталатынына кепіл беріледі. Улкенірек кысу қалынддығы қауіпті қысылуға апарып, қыскыш құралдың босап қалуынаәэкелуі мумкін.

X-LOCK алмалы-салмалы аспаптары ешкандай косымша крыскыш және тіреуіш фланецтерді қажет етпейді.

▶ Алмалы-салмалы аспап және қыскыш дофермацияланбағанын, ласталмаған және бөлшектермен капталмағанын көз жеткізіңіз.

Ажарлау құралдарының өлшемдерін ескеріңіз.

X-LOCK алмалы-салмалы аспабын монтаждаудан бурын эр X-LOCK бекіткіш ысырмасының ашық екендігіне көз жеткізіңіз (төмендегі суретті караңыз).

Кажет болса, екі X-LOCK бекіткіш ысырмасының арасындағы аймақты тазалап шығыңыз.

Ажарлау куралын монтаждау

1 Ажарлау шенберін / кескіш дискіні / желпуіш тәрізді ажарлау шенберін ортаға келтіріп және тіреуіш бетпен параллель етіп және дұрыс жағын жоғары қарай X-LOCK бекіткішіне қойып орнатыңыз.
② Шенберді бекіткішке қарай итеріңіз.
③ Шенбер шерту дыбысымен бекітіледі. Бул ретте інітіректі (3) баспаңыз.

Монтаждағаннан кейін ажарлау құралының жиегі (④) негізгі жазықтықтан (⑤) жоғары емес және дұрыс орнатылғанына көз жеткізіңіз. Жиек жоғарырақ болса, бекіткішті тазалау немесе ажарлау құралын пайдаланбау қажет.

Ажарлау шецберін / кескіш дискіні / желпуіш тәрізді ажарлау шецберін бөлшектемес бұрын: электр құралының төктап қалғанына көз жеткізіңіз.

Ажарлау куралын бөлшектеу

① Іінтіректі (3) ашыңыз.
② Ажарлау шенбері / кескіш диск / желпуіш тәрізді ажарлау шенбері босайды.
③ Ажарлау шеңберін / кескіш дискіні / желпуіш тәрізді ажарлау шеңберін алып тастауға болады.

Жарамды ажарлау куралдары

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу құралдарының руксат етілген айналымдар саны [мин ^1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген руксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм]

Dbcda[мин

-1] [M/c]

125 7,2 - X-LOCK - 9000 80

125 4,2 - X-LOCK - 9000 80

125--X-LOCK-900080

75 30 - X-LOCK - 9000 45

125 19 - X-LOCK - 9000 80

125--X-LOCK-900080

82--X-LOCK-900080

125 6 10 X-LOCK > 0 9000 80

Редуктор бастиегін бурау (G суретін қараңыз) (GWX 18V-10 / GWX 18V-10 PC)

- Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Редукторлык бастиекті 90° кадаммен бурауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады.

4 буранданы толығымен бұрал босатыңыз (①). Редукторлық бастиекті корпусан шығармай жаңа күйге баяу бураңыз (②). 4 буранданы қайтадан мыктап тартыңыз (③).

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулықа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен

(хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

• Мумкіншілігінше осы материал ушін сәйкес келетін шаңсорғышты пайдаланыңыз.
• Жумыс орнының жақсы желдетілуіне көз жеткізіңіз.
• P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын қадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

▶ Электр құралға төқтағанша жүктеме түсірмеңіз.
- Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
▶ Электр куралды абразивті-кесу станинада пайдаланбаныз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Электр куралына Bluetooth ^™ Low Energy Module GCY 42 модулі кіріктірілген болса, ол радио интерфейспен жабдыкталған болады. Жергілікті пайдалану шектеулерін, мысалы, ушақтарда немесе емханаларда ескеріңіз.
Bluetooth® радио технологиясын пайдалануға болмайтын аймақтарда Bluetooth® Low Energy Module GCY 42 модулі мен түймелі аккумуляторды шығарып алу керек.

Егер электр куралы электростатикалы ретте зарядталса, орнатылған электроника электр куралын өшіреді. Электр куралын қайта іске қосу үшін қосқыш/өшіргішті (6) басыңыз.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (14) пайдаланыңыз.

298|Қазақ

▶ Ешкашан кесу шенберлерін сыдырып тегістеу үшін пайдаланбаңыз.
Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (15) немесе ажарлауға арналған қорғаныш қаптама (14) монтаждалған кесуге арналған қаптамамен (18) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

30°-40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

Кесуге де, ажарлауға да руксат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (14) монтаждалған кесуге арналған қаптамамен (18) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (14).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырганда ұзагырақ қызмет етеді, азырақ шуыл шығарады және төменірек ажарлау температурасына не болады.

Ажарлау тәрелкесімен үстіңгі бетті ажарлау

Резенке тегістеу тәрелкесімен (24) жұмыстар үшін әрқашан қол қорғағышын (23) киіңіз.

Ажарлау тәрелкесімен ажарлау жұмысын қорғаныш қаптамасыз өткізуге болады.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшақ/дискілі қылшақ/конустық қылшақ

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (14). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
▶ Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (23) монтаждаңыз.
▶ Дискілі қылшақтардың максималды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен

кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (14) монтаждалған кесуге арналған қаптамамен (18) бірге пайдаланыңыз.

Ажарлауға арналған қөрганыш қаптаманы (14) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиюінің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал ушін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеціз және шайқамаңыз.

Бүйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбылларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (30), кесуге арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (14) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (18).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күргақ кесу/курғақ тегістеу үшін пайдалануға болады.
Кесуге арналған қорғаныш қаптаманы (15), ажарлауға арналған қорғаныш қаптаманы (14) немесе ажарлауға арналған қорғаныш қаптаманы (14) монтаждалған ажарлауға арналған қаптамамен (18) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, аскын шаң жуктемесі пайда болады және кері соққыға әкелуі мүмкін электр қуралын бақылау мүмкіндігінен айырылудың артқан қаупі туындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жөн.

Бағыттауыштары бар қорғаныш қаптаманы (30) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр құралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр құралын біркелкі, материалға сәйкес беріліспен жылжытыңыз.

Курамында кыршык тас өте көп болатын аса қатты материалдарды, мысалы, бетонды өндөү кезінде алмас кескіш диск қызып кетуі және закымдалуы мумкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын ушқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште кыскаша кесу арқылы әткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (14) монтаждалған кесуге арналған қаптамамен (18) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (30) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Курғақ алмас бүргылау коронкаларын пайдаланыңыз.

▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (23) монтажданыз.

Алмас бүрғылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бүрғылау коронкасының оңтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Кетергіш кабырғалардағы ойықтар үлтық нормативтермен реттеледі. Бул нұсқауларды міндettі турде орындау керек. Жұмысты бастамас бұрын статика жәніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Күй көрсеткіштері

Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі) (31)

Мағынасы/себебі Шешімі

жасыл Аккумулятор зарядталған –

сары Аккумулятор заряды таусылған дерлік Аккумуляторды дереу алмастыру немесе зарядтау

кызыл Аккумулятор заряды таусылған Аккумуляторды алмастыру немесе зарядтау

Пайдалануға ендіру

Зарядталған аккумуляторды (8) алдынан электр күралының түтқасына аккумулятор бекем бүғатталғанынша салыңыз.

Косу/өшіру

Электр құралын Іске қосу үшін қосқыш/өшіргішті (6) алға жылжытыңыз.

Коскыш/өшіргішті (6) орнату үшін коскыш/өшіргішті (6) төменге тірелгенше басыңыз.

Электр күралын өшіру үшін, коскыш/өшіргішті (6) жіберіп немесе ол бекітілген болса коскыш/өшіргішті (6) кыска артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау күралдарын қайта тексеріңіз. Ажарлау күралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау күралдарын пайдаланбаңыз. Бұзылған ажарлау күралдары жарылып, закымдарға алып келуі мүмкін.

Косу/өшіру

(GWX 18V-10 PC / GWX 18V-10 PSC)

Электр құралын іске қосу үшін босату інтірегін (11) алға жылжытып, ажыратқышты (10) жоғары қарай басыңыз. Электр құралын өшіру үшін ажыратқышты (10) жіберіңіз.

Пайдаланудан алдын ажарлау құралдарын қайта тексеріңз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуғ мүмкін.

300|Қазақ

Температура индикаторы Мағынасы/себебі Шешімі (35)

сары Шектік температураға жетті (қозғалтқыш, электроника, аккумулятор)	Электр құралын бос жүріс күйінде жұмыс істетіп суыту
қызыл Электр құралы қызып кетті және өшеді Электр құралын суыту

Электр құралының күйі Мағынасы/себебі Шешіми индикаторы (34)

жасыл ОК күйі –
сары Шектік температураға жетті немесе аккумулятор заряды таусылған дерлік		Электр құралын бос жүріс күйінде жұмыс істету және суыту немесе аккумуляторды дереу алмастыру немесе зарядтау
қызыл түспен жанып түр Электр құралы қызып кетті немесе аккумулятор заряды таусылған		Электр құралын суыту немесе аккумуляторды алмастыру/зарядтау
қызыл түспен жыпылықтайды	Кері сокқы кезіндегі өшіру жүйесі, қайта іске қосылудан қорғаныс немесе соғылу кезіндегі өшіру жүйесі іске қосылды	Электр құралын өшіріп қайта қосу
көк түспен жыпылықтайды Электр құралы ақырғы мобильді құрылғыға қосылған немесе реттеулер көшірілуде		–

Байланыс функциялары

Bluetooth® Low Energy Module GCY 42 модулімен бірге электр куралы ўшін төмендегі өзара байланыс функциялары колжетімді болады:

• Тіркеу және дербестеу
• Күйін тексеру, ескерту хабарларын шығару
• Жалпы мәліметтер мен реттеулер
• Баскару

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинактағы пайдалану бойынша нүсқаулықтан қараңыз.

Электр күралының қолданбамен байланысын пайдаланушы интерфейсіндегі (5) айналу жилігін алдын ала тандау түймесін (33) басу арқылы растау қажет. Қолданба оған қосылуға сұрау береді.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Жабдыктарды мукият сактаңыз және күтіңіз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және аскын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тутынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тутынушыға бүл туралы акпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туRALы ақпаратты сатып алушыға беруге міндетті;
- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы

бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелігенгөн өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Казакстан

Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бүзылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

- форс-мажор жагдайларына байланысты кез келген сыныктар;

- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыты тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, руксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU үуропалық директивасы және оның ұлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндгеуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

302 | Română

Тасымалдау беліміндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 301).

Română
