Tip produs	Polizor unghi fără fir
Marcă	Bosch
Model	GWX 18V-10 PSC Professional
Categorie	Polizor unghi
Tensiune baterie	18 V
Tip baterie	Litiu-ion (seria Professional)
Viteză în gol	10 000 rpm
Diametru disc	125 mm
Filet ax	M14
Greutate (fără baterie)	2,5 kg
Dimensiuni (L x l x h)	400 x 100 x 150 mm
Alimentare	Baterie 18 V
Sistem de protecție	Protecție împotriva repornirilor, pornire progresivă
Funcții principale	Șlefuire, tăiere, debavurare
Întreținere și curățare	Curățați orificiile de ventilație cu o perie uscată
Siguranță	Frână disc, capac de protecție orientabil
Piese de schimb și reparabilitate	Disponibile prin rețeaua Bosch Professional

Întrebări frecvente - GWX 18V-10 PSC Professional BOSCH

Cum schimb discul polizorului?

Deconectați bateria. Apăsați pe blocarea axului, desfaceți piulița de strângere cu cheia furnizată, înlocuiți discul, apoi strângeți piulița. Atenție: respectați sensul de rotație indicat.

Ce baterie se folosește cu GWX 18V-10 PSC?

Utilizați numai baterii Bosch Professional 18 V compatibile, cum ar fi modelele GBA 18V sau ProCORE18V. Nu utilizați baterii de la alte mărci.

Cum activez frâna de disc?

Frâna de disc este automată imediat ce eliberați întrerupătorul. Oprește discul în mai puțin de 2 secunde pentru mai multă siguranță.

Pot folosi acest polizor pentru tăiere?

Da, echipați-l cu un disc de tăiere adecvat (125 mm) și utilizați capacul de protecție specific pentru tăiere. Respectați instrucțiunile de siguranță.

Cum curăț orificiile de ventilație?

Utilizați o perie uscată sau un aspirator de putere mică pentru a îndepărta praful. Nu utilizați niciodată lichid sau aer comprimat.

Polizorul are pornire progresivă?

Da, pornirea progresivă limitează cuplul la pornire pentru a evita șocurile și a facilita manevrarea.

Ce fac dacă bateria nu se cuplează?

Verificați dacă bateria este curată și contactele nu sunt obstrucționate. Dacă problema persistă, înlocuiți bateria sau contactați serviciul de asistență Bosch.

Care este durata de viață a frânei de disc?

Frâna de disc este proiectată pentru întreaga durată de viață a polizorului. În caz de uzură, verificați-o la un reparator autorizat Bosch.

Cum depozitez polizorul?

Depozitați-l într-un loc uscat și curat, ferit de umiditate. Scoateți bateria pentru depozitare prelungită. Temperatura ideală este între -20°C și 50°C.

Polizorul este compatibil cu discuri altele decât 125 mm?

Nu, folosiți numai discuri cu diametrul de 125 mm și orificiu de 22,2 mm. Discurile mai mari ar putea deteriora aparatul sau cauza un accident.

MANUAL DE UTILIZARE GWX 18V-10 PSC Professional BOSCH

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

Împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
▶ Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.

▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranta persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.

Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.

Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.

Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui

scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instructiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai acumulatori special destinați sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greşite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.

Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.

Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130 °C poate duce la explozii.

▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru polizoare unghiulare

Avertismente comune privind siguranța în cadrul operațiilor de degroșare, șlefuire, lucrul cu perii de sărmă și tăierea cu disc abraziv:

Această sculă electrică a fost concepută pentru a fi utilizată ca polizor, şlefuitor, perie din sârmă, carotă sau maşină de tăiere cu disc abraziv. Citește toate avertismentele, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos se poate solda cu electrocutare, incendiu și/sau vătămări corporale grave.
▶ Operațiile precum lustruirea nu trebuie realizate cu această sculă electrică. Operațiile pentru care această sculă electrică nu este destinată pot fi periculoase și provoca vătămări corporale.
Nu converti această sculă electrică pentru a funcționa în alt mod decât cel pentru care a fost concepută în mod specific și specificat de către producătorul sculei. O asemenea conversie poate duce la pierderea controlului și provoca vătămări corporale grave.
Nu folosiți accesorii care nu sunt prevăzute în mod special și recomandate de către producătorul sculei electrice. Faptul în sine că accesoriiul poate fi fixat pe

304 | Română

scula dumneavoastră electrică nu garantează utilizarea sa sigură.

Turația admisă pentru accesoriu trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Accesoriiile cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.
Diametrul exterior și grosimea accesoriiilor trebuie să corespundă dimensiunilor sculei dumneavoastră electrice. Accesoriiile greșit dimensionate nu pot fi protejate sau controlate în mod corespunzător.
Dimensiunile suportului accesoriiului trebuie să se potrivească dimensiunilor pieselor de montare a sculei electrice. Accesoriiile care nu se potrivesc exact pe piesa de montare a sculei electrice se rotesc neuniform, vibrează excesiv și pot duce la pierderea controlului.
Nu utilizati accesorii deteriorate. Înainte de fiecare utilizare verificați dacă accesoriiile precum discurile de șlefuire nu sunt rupte sau fisurate, dacă discurile suport nu sunt fisurate, rupte sau uzate, dacă periile din sărmă nu au fire desprinse sau rupte. Dacă scula electrică sau accesoriiul cade pe jos, verificați dacă nu s-a deteriorat sau montați un accesoriu nedeteriorat. După ce ați controlat și montat accesoriiul, țineți-vă pe dumneavoastră și pe persoanele aflate în preajmă în afara planului de rotație al accesoriiului și lăsați scula electrică să meargă în gol un minut la turația nominală. În mod normal, accesoriiile deteriorate se rup în această perioadă de probă.
Poartă echipament personal de protecție. În funcție de utilizare, poartă o vizieră, ochelari de protecție din plastic sau ochelari de protecție cu lentile. Dacă este cazul, poartă o mască antipraf, protecție auditivă, mănuși de protecție sau un șorț special care să te ferească de micile așchii și fragmente desprinse din piesa de prelucrat. Echipamentul de protecție a ochilor trebuie să poată proteja ochii împotriva corpurilor proiectate în aer în cursul diferitelor aplicații. Masca antipraf sau masca de protecție respiratorie trebuie să filtreze particulele generate în timpul aplicației respective. Expunerea prelungită la zgomot puternic poate provoca pierderea auzului.
Aveți grijă ca spectatorii să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau accesoriiile rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
▶ Tine scula electrică numai de mânerele izolate atunci când execuți lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși. Contactul cu un conductor „sub tensiune” va pune „sub tensiune” și componentele metalice neizolate ale sculei electrice, putând electrocuta operatorul.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin,

fapt care vă poate face să pierdeți controlul asupra sculei electrice.

Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea excesivă de pulberi metalice poate provoca pericole electrice.
Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare sau șoc electric.

Recul și avertismente corespunzătoare:

Reculul este reacția bruscă, apărută la agățarea sau blocarea unui disc de șlefuire, disc suport, o perie de sărmă sau oricare alt accesoriu care se rotește. Agățarea sau blocarea duce la oprirea rapidă a accesoriuului care se rotește, ceea ce face ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriuului.

Dacă, de exemplu, un disc de șlefuire se agață sau se blochează în piesa de lucru, marginea discului de șlefuire care penetrează direct piesa de lucru, se poate prinde în aceasta și duce astfel la smulgerea discului de șlefuire sau provoca recul. Discul de șlefuire se va deplasa spre operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În aceste condiții, discurile de șlefuire se pot chiar rupe.

Reculul este consecinta utilizării greșite și/sau defectuoase a sculei electrice și poate fi evitat prin măsuri preventive adecvate, precum cele descrise în continuare.

▶ Tine ferm cu ambele mâini scula electrică și adu-ți corpul și brațele într-o poziție din care să poți controla forțele de recul. Folosește întotdeauna mânerul auxiliar, dacă acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentului de reacție din timpul pornirii. Operatorul poate controla momentele de reacție sau forțele de recul prin măsuri preventive adecvate.
Nu apropiati niciodată mâinile de accesoriiul aflat în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
Nu vă poziționați corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică în direcție opusă mișcării discului de șlefuire din punctul de blocare.
▶ Lucrează extrem de atent în zona colțurilor, muchiilor ascuțite etc. Evită ricoșarea accesoriiului și blocarea acestuia. Accesoriiul care se rotește are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează și se poate ajunge la pierderea controlului în caz de recul.

Nu folosi pânze de ferăstrău pentru sculptare în lemn, discuri diamantate segmentate cu fante între segmente mai mari de 10 mm sau pânze de ferăstrău dințate. Astfel de pânze provoacă frecvent recul și pierderea controlului.

Avertismente privind siguranța specifice privind operațiile de degroșare și de tăiere cu disc abraziv:

▶ Folosește numai discurile specificate pentru scula ta electrică și o apărătoare specifică, prevăzută pentru discul utilizat. Discurile care nu sunt prevăzute pentru această sculă electrică nu pot fi protejate în mod corespunzător și sunt nesigure.
▶ Discurile cu degajare trebuie să fie astfel montate încât suprafața lor de șlefuire să se afle sub planul apărătoarei. Un disc montat incorect, care este proiectat prin planul apărătoarei nu poate nu poate fi protejat corespunzător.
Apărătoarea de protecție trebuie fixată sigur pe scula electrică și astfel ajustată încât să atingă un grad maxim de siguranță în exploatare și numai o portiune extrem de mică a discului să rămână expusă spre operator. Apărătoarea de protecție protejează operatorul de fragmentele desprinse prin șlefuire, atingerea accidentală a discului și de scânteile care ar putea provoca aprinderea hainelor.
▶ Discurile trebuie folosite numai pentru aplicațiile recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere. Discurile de tăiere sunt destinate șlefuirii periferice, exercitarea unor forțe laterale asupra acestor discuri putând duce la ruperea lor.
▶ Folosiți întotdeauna flanșe de prindere nedeteriorate, având dimensiuni și forme corespunzătoare discului selectat. Flanșele adecvate sprijină discul, reducând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru discuri de șlefuire.
Nu utiliza discuri uzate, provenite de la scule electrice mai mari. Un disc destinat sculelor electrice mai mari nu este adecvat pentru turațiile mai ridicate ale sculelor electrice mai mici și se pot rupe.
Când se utilizează discuri cu funcție dublă, trebuie folosită întotdeauna apărătoarea corectă pentru aplicația efectuată. Utilizarea unei apărători incorecte ar putea să nu asigure nivelul de protecție dorit, ceea ce poate duce la vătămări grave.

Avertismente suplimentare privind siguranța specifice pentru operațiile de tăiere cu disc abraziv:

Nu "blocati" discul de tăiere sau nu exercitați o forță de apăsare prea mare. Nu încercați să executați tăieri prea adânci. O supraîncărcare a discului mărește solicitarea acestuia și tendința sa de a devia sau răsuci și bloca în fanta de tăiere, apărând astfel posibilitatea unui recul sau a ruperii discului.
Nu vă poziționați corpul pe aceeași linie cu discul și în spatele discului care se rotește. Dacă, în punctul de tăiere, discul se deplasează în direcție opusă corpului

dumneavoastră, un eventual recul ar putea arunca discul care se rotește cât și scula electrică direct spre dumneavoastră.

Când discul se blochează sau dacă tăierea este întreruptă dintr-un anumit motiv, oprește scula electrică și ține-o nemișcată până când discul se oprește complet. Nu încerca niciodată să scoți discul din fanta de tăiere cât timp discul încă se mai rotește, în caz contrar, se poate produce un recul. Identifică și elimină cauza blocării discului.
Nu reîncepeti operația de tăiere cât timp discul se mai află în piesa de lucru. Lăsați discul să atingă turația maximă și introduceți din nou cu grijă discul în tăietură. Discul s-ar putea bloca, sări afară din piesa de lucru sau provoca recul, în cazul în care scula electrică este repornită cu discul introdus în piesa de lucru.
▶ Sprijiniți panourile sau piesele supradimensionate pentru a reduce la minimum riscul de blocare a discului și de recul. Piesele de lucru mari se pot încovoia sub propria greutate. Piesele trebuie sprijinite pe ambele părți ale discului, atât în apropierea liniei de tăiere cât și la margine.
▶ Lucrați cu atenție deosebită la “tăierile tip buzunar” în pereți sau alte zone greu vizibile. Discul care pătrunde în material poate tăia țevi de gaze sau de apă, cabluri electrice sau obiecte care să provoace recul.
Nu încerca să efectuezi tăieri curbe. Suprasolicitarea discului mărește sarcina și tendința acestuia de a se răsuci sau bloca în fanta de tăiere, apărând astfel posibilitatea producerii unui recul sau ruperii discului, ceea ce poate provoca vătămări corporale grave.

Avertismente specifice privind siguranța în cadrul operațiilor de șlefuire:

Utilizează foi de hârtie abrazivă de dimensiune corespunzătoare. La alegerea hârtiei abrazive, respectă recomandările producătorului. Foile de hârtie abrazivă care depășesc prea mult marginile discului de șlefuire pot produce răniri și provoca blocarea, ruperea discului sau pot duce la recul.

Avertismente specifice privind siguranța în cadrul lucrului cu perii de sărmă:

▶ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasoliciați firele de sărmă printr-o apăsare prea puternică Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau prin piele.
Dacă este specificată utilizarea unei apărători pentru lucrul cu peria de sărmă, trebuie evitat orice contact între peria de sărmă sau perie și apărătoare. Peria de sărmă circulară sau peria își poate mări diametrul sub sarcină și sub acțiunea forțelor centrifuge.

Instrucțiuni de siguranță suplimentare

Capacul de protectie nu trebuie folosit pentru tăiere. Cu un adaptor adecvat, capacul de protectie poate fi folosit și pentru tăiere.

Prinde strâns, cu ambele mâini, scula electrică în timpul lucrului și asigură-te că ai o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.

▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.

Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.

Atunci când alimentarea cu energie electrică este întreruptă, de exemplu prin scoaterea accumulatorului, deblocați întrerupătorul pornit/oprit și aduceți-l în poziția oprit. Astfel veți împiedica o repornire necontrolată.

Asigurati piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.

Depozitează accesoriiile în interiorul clădirilor, într-o încăpere uscată, cu temperatură constantă și ferită de înghet.

Înainte de transport, scoate accesoriiul din scula electrică. Astfel eviți producerea de deteriorări.

▶ Discurile de tăiere și de șlefuire au un termen de valabilitate, după expirarea căruia discurile nu mai pot fi utilizate.

În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.

▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.

În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

- Atenție! În cazul utilizării sculei electrice cu Bluetooth* se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea persoanelor și animalelor din imediata apropiere. Nu utilizați scula electrică cu Bluetooth* în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu folosiți în avioane scula electrică cu Bluetooth*. Evitați utilizarea îndelungată în imediata apropiere a corpului.

Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizare conform destinației

Scula electrică este destinată tăierii și perierii metalului, pietrei, materialelor plastice și materialelor compozite, degroșării metalului, materialelor plastice și materialelor compozite, precum și găuririi în piatră cu carote diamantate fără a se folosi apă. Pentru aceasta trebuie să te asiguri că utilizezi capacul de protecție corect (vezi „Funcționare“, Pagina 313).

La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.

Cu accesoriiile de șlefuire admise, scula electrică poate fi folosită pentru șlefuire cu hârtie abrazivă.

Scula electrică nu trebuie utilizată pentru șlefuirea pietrei cu discuri-oală diamantate.

În cazul în care este montat Bluetooth ^ Low Energy Module GCY 42 datele și setările sculei electrice pot fi transferate de la scula electrică la un dispozitiv mobil prin tehnologia Bluetooth ^ fără fir.

Componentele illustrate

Numerotarea componentelor ilustrate se referă la schița sculei electrice de la pagina grafică.

(1) Pârghie de deblocare pentru capacul de protectie

(2) Săgeată indicatoare a direcției de rotație, de pe carcasă

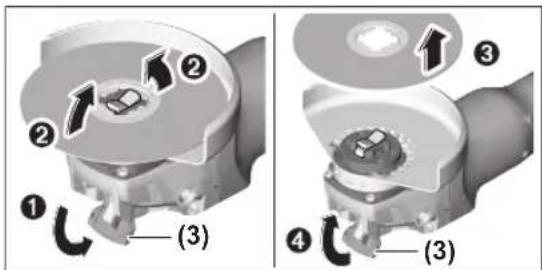

(3) Pârghie
(4) Lampă de lucru cu LED-uri (GWX 18V-10 SC / GWX 18V-10 PSC)
(5) Interfață pentru utilizator (GWX 18V-10 SC / GWX 18V-10 PSC)
(6) Comutator de pornire/oprire (GWX 18V-10 / GWX 18V-10 SC)
(7) Capac modul Bluetooth Low Energy (GWX 18V-10 SC / GWX 18V-10 PC / GWX 18V-10 PSC)
(8) Acumulator ^a)
(9) Tastă de deblocare a accumulatorului ^a)
(10) Comutator de pornire/oprire (GWX 18V-10 PC / GWX 18V-10 PSC)
(11) Pârghie de deblocare pentru comutatorul de pornire/oprire (GWX 18V-10 PC / GWX 18V-10 PSC)
(12) Mâner auxiliar cu amortizor de vibrații (suprafață izolată de prindere) (GWX 18V-10 SC / GWX 18V-10 PC / GWX 18V-10 PSC)
(13) Mâner auxiliar standard (suprafață izolată de prindere) (GWX 18V-10)
(14) Capac de protectie la slefuire
(15) Capac de protectie la tăiere ^a)
(16) Disc de șlefuire/Disc de șlefuire în evantai X-LOCK ^a)
(17) Perie disc X-LOCK ^a)

(18) Capac pentru tăiere
(19) Disc de tăiere X-LOCK ^a)
(20) Disc diamantat X-LOCK ^a)
(21) Mâner (suprafață izolată de prindere)
(22) Sistem de prindere X-LOCK
(23) Apărătoare de mână ^a)
(24) Disc de sprijin X-LOCK pentru fibrodiscuri ^a)
(25) Fibrodisc X-LOCK ^4
(26) Clamă X-LOCK pentru fibrodiscuri ^a)
(27) Perie oală X-LOCK ^a)
(28) Perie conică X-LOCK ^a)
(29) Carotă diamantată X-LOCK ^a)
(30) Apărătoare de aspirare pentru tăiere cu sanie de ghidare ^a)
(31) Indicator al stării de încărcare a accumulatorului (interfață pentru utilizator)
(32) Indicator treaptă de preselectare a turatiei (interfață pentru utilizator)
(33) Tastă de preselectare a turației (interfață pentru utilizator)
(34) Indicator de stare a sculei electrice (interfață pentru utilizator)
(35) Indicator de temperatură (interfață pentru utilizator)

a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.

Date tehnice

Polizor unghiular GWX 18V-10 GWX 18V-10 SC GWX 18V-10 PC GWX 18V-10 PSC
Număr de identificare	3 601 GB0 1.. 3 601 GB0 4.. 3 601 GB0 7.. 3 601 GB0 8..
Tensiune nominală V= 18 18 18 18
Turatie nominală în gol ^A)B)	rot/min 9000 9000 9000 9000
Domeniu de reglare a turației rot/min - 4500-9000 - 4500-9000
Diametru maxim discuri de șlefuire/diametru disc-suport din cauciuc	mm 125 125 125 125
Deconectare în caz de recul	●	●	●	●
Protectie la repornire	●	●	●	●
Frână de întrerupere	●	●	●	●
Preselectare a turației	-	●-		●
Greutate conform EPTA-Procedure 01:2014 ^C)	kg	2,1-3,5	2,2-3,5	2,2-3,5
Temperatură ambientă recomandata în timpul încărcării	°C	0 ... +35	0 ... +35	0 ... +35
Temperatură ambientă admisă în timpul funcționării ^D) și pe perioada depozitării	°C	-20 ... +50	-20 ... +50	-20 ... +50
Acumulatori recomandați		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...

308 | Română

B) Turație nominală în gol conform EN IEC 62841-2-3 pentru selectarea accesoriiului corespunzător. Turația în gol propriu-zisă este mai mică din considerente legate de siguranță și datorită toleranțelor de fabricație.

C) în funcție de acumulatorul utilizat (8), de capacul de protectie utilizat ((15), (14), (18)) și de mânerul auxiliar utilizat ((13), (12))

D) putere mai redusă la temperaturi < 0 °C

E) Terminalele mobile trebuie să fie compatibile cu dispozitivele Bluetooth *Low Energy (versiunea 4.2) și trebuie să accepte Generic Access Profile (GAP).

F) Raza de acoperire poate varia puternic în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereți, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.

Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind zgomotul/vibrațiile

GWX 18V-10 GWX 18V-10 SC GWX 18V-10 PC GWX 18V-10 PSC

3 601 GB0 1.. 3 601 GB0 4.. 3 601 GB0 7.. 3 601 GB0 8..

Valorile zgomotului emis au fost determinate conform EN IEC 62841-2-3.

Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal

Nivelul de presiune sonoră	dB(A)	84	84	84	84
Nivelul de putere sonoră	dB(A)	92	92	92	92
Incertitudinea K	dB	3	3	3	3
Poartă căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN IEC 62841-2-3:

Şlefuirea suprafetelor (degroşarea) și debitarea cu disc abraziv:

A) determinat cu un disc de sprijin de tip semidur Şlefuirea tablei subțiri sau a altor materiale ușor vibrante cu suprafață mare ar putea determina o valoare a emisiei de zgomot cu până la 15 dB mai mare. Emisiile mari de zgomot pot fi reduse utilizând tampoane grele de amortizare a zgomotului. Emisiile mari de zgomot trebuie luate în considerare atât la evaluarea riscurilor legate de nivelul de zgomot, cât și la alegerea protecției auditive adecvate.

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru

alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită

efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mânilor, organizarea proceselor de muncă.

Deconectarea în caz de recul

În cazul unui recul brusc al sculei electrice, de exemplu, în cazul unui blocaj în timpul tăierii, alimentarea cu energie electrică a motorului este întreruptă electronic. Lampa de lucru cu LED-uri (4) se aprinde în alb, iar LED-ul roșu de

la indicatorul de stare (34) se aprinde intermitent. Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.

Protectția la repornire previne pornirea necontrolată a sculei electrice după producere unei pene de curent. Dacă protectția la repornire este activată, LED-ul roșu al indicatorului de stare (34) se aprinde intermitent.

Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.

Frâna de întrerupere

Scula electrică este dotată cu sistemul electronic Bosch Brake System. În momentul deconectării, dispozitivul de șlefuire se oprește în doar câteva secunde. Aceasta asigură o reducere semnificativă a timpului de

functionare inertială comparativ cu polizoarele unghiulare fără frână de întrerupere, permitând utilizatorului să lase mai repede din mână scula electrică.

Dispositiv de deconectare în caz de impact

Dispozitivul de deconectare în caz de impact integrat deconectează scula electrică imediat ce aceasta cade pe jos. LED-ul roșu al indicatorului de stare (34) se aprinde intermitent. Pentru repunerea în funcțiune a sculei electrice, aduceți comutatorul de pornire/oprire (6) în poziția de oprire și reporniți scula electrică.

Interfața pentru utilizator (consultă imaginea F)

(GWX 18V-10 SC / GWX 18V-10 PSC)

Interfața pentru utilizator (5) permite preselectarea turației, precum și indicarea nivelului de încărcare a sculei electrice.

Preselectarea turatiei

(GWX 18V-10 SC / GWX 18V-10 PSC)

Cu tasta pentru preselectarea turației (33) puteți preselecta turația necesară chiar și în timpul funcționării. Cifrele din tabelul următor sunt valorile recomandate.

Material Utilizare Accesoriu Treaptă de			preselectare a turației	GWX 18V-10 SC (125 mm) [rot/min]	GWX 18V-10 PSC (125 mm) [rot/min]
Metal Îndepărtarea vopselei		Foaie abrazivă 1 4500 4500
Metal Periere, îndepărtarea ruginii		Perie oală, foie abrazivă	1 4500 4500
Oțel inoxidabil Şlefuire Disc de şlefuire/ Fibrodisc			2 6000 6000
Metal Degroșare Disc de şlefuire 3 9000 9000
Metal Tăiere Disc de tăiere 3 9000 9000
Piatră Tăiere Disc diamantat 3 9000 9000

Valorile specificate ale treptelor de turatie sunt valori orientative.

Turația admisă pentru accesoriu trebuie să fie cel puțin egală cu turația maximă specificată pe scula electrică. Accesoriiile cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.

Acumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără accumulator. Dacă în pachetul de livrare al sculei tale

electrice este inclus un accumulator, il poti scoate pe acesta din ambalaj.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

310 | Română

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Pentru extragerea acumulatorului, apasă tasta de deblocare și extrage acumulatorul. Nu forța.

Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât accumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a accumulatorului

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apasă tasta ésau. Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Nivelul de încărcare al accumulatorului este afişat la interfața pentru utilizator (vezi „Indicatoare de stare“, Pagina 315).

Tip de accumulator GBA 18V...

LED Capacitate

Aprindere continuă de 3 ori în verde 60–100%

Aprindere continuă de 2 ori în verde 30-60%

Aprindere continuă o dată în verde 5–30%

Aprindere intermitentă o dată în verde 0–5%

Tip de accumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80–100%

Aprindere continuă de 4 ori în verde 60–80%

Aprindere continuă de 3 ori în verde 40–60%

Aprindere continuă de 2 ori în verde 20-40%

Aprindere continuă o dată în verde 5–20%

Aprindere intermitentă o dată în verde 0–5%

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectati instructiunile privind eliminarea.

Montare

Instalarea modulului Bluetooth ^® Low Energy

Observatie: La sculele electrice GWX 18V-10 PC, GWX 18V-10 SC și GWX 18V-10 PSC, Bluetooth ^® Low Energy Module GCY 42 este disponibil ca accesoriu.

Pentru informații privind Bluetooth ^® Low Energy

Module GCY 42, citește instrucțiunile de utilizare aferente.

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Notă: După ruperea discului de șlefuire în timpul funcționării sculei electrice sau în cazul deteriorării dispozitivelor de prindere de pe apărătoarea de protecție/scula electrică, aceasta din urmă trebuie trimisă neîntârziat la centrul de asistență tehnică post-vânzare, adresele vezi paragraful „Serviciu de asistență tehnică post-vânzări și consultanță clienti”.

Aşezati capacul de protecție (14) pe sistemul de prindere al sculei electrice, potrivindu-l până când camele de codificare ale apărătoarei de protecție se suprapun pe sistemul de prindere. Apăsați și țineți apăsată în acest timp pârghia de deblocare (1).

Apăsați capacul de protecție (14) pe gulerul axului până când colierul capacului de protecție este fixat de

flanșa sculei electrice și rotiți capacul de protecție până când se fixează sonor în poziție.

Adaptați poziția capacului de protecție (14) în funcție de procesul de lucru. Pentru aceasta, împingeți în sus pârghia de deblocare (1) și rotiți capacul de protecție (14) în direcția dorită.

▶ Reglează întotdeauna capacul de protecție (14) astfel încât ambele came ale pârghiei de deblocare (1) să

pătrundă în degajările corespunzătoare ale capacului de protectie (14).

Reglați astfel apărătoarea de protecție (14), încât aceasta să împiedice zborul scânteilor în direcția operatorului.
▶ Capacul de protectie (14) trebuie să poată fi răsucit în direcția de rotație a accesoriului numai prin acționarea pârghiei de deblocare (1)! În caz contrar, scula electrică nu mai poate fi utilizată, ci trebuie predată atelierului de service și asistență tehnică post-vânzare.

Observatie: Camele de codificare de la capacul de protectie (14) permit montarea la scula electrică a unui singur capac de protectie.

Apărătoare de protectie pentru tăiere

▶ Pentru tăiere, utilizează întotdeauna capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) împreună cu capacul pentru tăiere (18).
▶ La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.

Apărătoarea de protecție pentru tăiere (15) se montează la fel ca apărătoarea de protecție pentru șlefuire (14).

Capac metallic pentru tăiere

Montează capacul metallic pentru tăiere (18) pe capacul de protectie la șlefuire (14) (consultă imaginea A): Apoi rotește etrierul de blocare (1). Așază capacul (18) pe capacul de protectie la șlefuire (14) (2). Apasă ferm etrierul de blocare pe capacul de protectie (14) (3).

Pentru demontare (consultă imaginea B), apasă butonul de pe etrierul de blocare (1) și rotește-l spre înapoi (2). Desprinde capacul (18) de pe capacul de protectie (14) (3).

Capacul pentru tăiere din material plastic

Aşază capacul din plastic pentru tăiere (18) pe capacul de protectie la șlefuire (14) (consultă imaginea C).

Capacul (18) se fixează sonor și vizibil pe capacul de protectie (14).

Pentru demontare (consultă imaginea D), deblochează capacul (18) de pe capacul de protectie (14) (①) din stânga sau dreapta și scoate capacul (②).

Apărătoare de aspirare pentru tăiere cu sanie de ghidare

Apărătoarea de aspirare pentru tăiere cu sanie de ghidare (30) se montează la fel ca apărătoarea de protectie pentru șlefuire (14).

Apărătoare de mână

▶ Pentru lucrul cu discul-suport din cauciuc (24) sau cu peria oală/peria conică/carota diamantată, folosește întotdeauna apărătoarea de mână (23).

Fixați apărătoarea de mână (23) cu mânerul suplimentar (13).

Mânerul auxiliar standard/Mânerul auxiliar cu amortizor de vibrații

Înşurubează mânerul auxiliar (13)/(12) pe partea dreaptă sau stângă a capului angrenajului, în funcție de modul de lucru.

Utilizează scula electrică numai împreună cu mânerul auxiliar (13)/(12).
Nu mai utiliza scula electrică dacă mânerul auxiliar (13)/(12) este deteriorat. Nu modifica în niciun fel mânerul auxiliar (13)/(12).

Vibration Control

Mânerul auxiliar cu amortizor de vibrații (12) permite lucrul fără vibrații, utilizarea fiind astfel mai

confortabilă și mai sigură.

Montarea și demontarea dispozitivelor de șlefuire

Tine cont de indicațiile speciale de montare a accesorilor X-LOCK.

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
Utilizați numai accesorii originale X-LOCK, care poartă sigla X-LOCK. Numai utilizarea de accesorii originale X-LOCK garantează respectarea unei grosimi de strângere de maximum 1,6 mm. O grosime de strângere mai mare poate duce la o strângere nesigură care poate cauza detensionarea sculei de strângere.
Accesoriiile X-LOCK nu necesită flanșe de strângere și de susținere suplimentare.
În acest caz, aveți grijă ca accesoriiul și adaptorul să nu se deformze și să nu prezinte urme de murdărie și particule.

Tineți cont de dimensiunile dispozitivelor de șlefuire.

Asigurați-vă că ambele piedici X-LOCK sunt deschise (consultați imaginea următoare) înainte de a monta accesoriiul X-LOCK.

Dacă este necesar, curățați zona dintre cele două piedici X-LOCK.

Montarea dispozitivului de şlefuire

Aşezati discul de şlefuire/discul de tăiere/discul de şlefuire în evantai în poziție centrată și paralel cu suprafața de aşezare și cu partea corectă orientată în sus pe sistemul de prindere X-LOCK.
② Apăsați discul în direcția sistemului de prindere.
③ Discul se fixează sonor. Nu actionați pârghia (3).

312 | Română

▶ După montare, verificați dacă marginea dispozitivului de șlefuire (④) nu este mai înaltă decât suprafața de referință (⑤) și, astfel, dacă este montată corect.

Dacă marginea este mai înaltă, sistemul de prindere trebuie curățat sau dispozitivul de șlefuire nu trebuie să fie utilizat.

Înainte de a demonta discul de șlefuire/discul de tăiere/ discul de șlefuire în evantai : asigurați-vă că scula electrică s-a oprit.

Demontarea dispozitivului de şlefuire

① Deschideți pârghia (3).
② Discul de şlefuire/discul de tăiere/discul de şlefuire în evantai se desprinde.
③ Discul de şlefuire/discul de tâiere/discul de şlefuire în evantai poate fi extras.

Puteți întrebuința dispozitivele de șlefuire enumerate în instrucțiunile de folosire.

Turația admisă [rot/min] respectiv viteza periferică [m/s] a dispozitivelor de șlefuire utilizate trebuie să fie cel puțin egală cu valorile specificate în tabelul următor.

Tineți seama de turația respectiv viteza periferică admisă, inscriptionată pe eticheta dispozitivului de șlefuire.

max. [mm] [mm]
D b s d a [rot/ min]	[m/s]
125 7,2 - X-LOCK - 9000 80
125 4,2 - X-LOCK - 9000 80
125 -- X-LOCK - 9000 80
75 30 - X-LOCK - 9000 45
125 19 - X-LOCK - 9000 80
125 -- X-LOCK - 9000 80
82 -- X-LOCK - 9000 80
125 6 10 X-LOCK > 0 9000 80

Rotirea capului angrenajului (consultă imaginea G)

(GWX 18V-10 / GWX 18V-10 PC)

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Capul angrenajului poate fi rotit în etape de câte 90°. Astfel, comutatorul de pornire/oprire poate fi adus într-o poziție mai avantajoasă de manevrare pentru situații de lucru speciale, de exemplu, pentru utilizatorii stângaci.

Deşurubează complet cele 4 şuruburi (1). Basculează cu atenție capul angrenajului fără a-l demonta de pe carcasă, aducându-l în noua poziție (2). Strânge din nou ferm cele 4 şuruburi (3).

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de

fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Functionare

Nu suprasolicitați scula electrică într-atât încât aceasta să se oprească din funcționare.
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
- Atenție la trasarea de canale în pereți portanți, vezi paragraful „Indicații privind statica“.
▶ Fixați piesa de lucru dacă stabilitatea acesteia nu este asigurată prin propria sa greutate.
▶ După o solicitare puternică, lăsați scula electrică să meargă în gol timp de câteva minute pentru ca accesoriiul să se răcească.
▶ Nu folosiți scula electrică împreună cu un suport pentru mașini de retezat cu disc abraziv.
Nu atingeți discurile de șlefuire și de tăiere înainte ca acestea să se fi răcit. Discurile se înfierbântă puternic în timpul lucrului.
▶ Scula electrică dotată cu Bluetooth Low Energy Module GCY 42 este prevăzută cu o interfață radio. Trebuie luate în calcul limitările locale de funcționare, de exemplu, în avioane sau spitale.
În zonele în care nu este permisă utilizarea tehnologiei Bluetooth® fără fir, modulul Bluetooth® Low Energy Module GCY 42 și bateria rotundă trebuie extrase.

Când scula electrică se încarcă electrostatic, sistemul electronic integrat deconectează scula electrică. După oprire, apăsați din nou comutatorul de pornire/oprire (6) pentru a reporni scula electrică.

Instrucțiuni de lucru

Degroşare

▶ La degroșarea cu materiale abrazive lipite, utilizează întotdeauna capacul de protecție la șlefuire (14).
▶ Nu întrebuințați niciodată discuri de tăiere pentru degroșare.

În timpul degroșării, capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) cu capacul pentru tăiere montat (18) se poate lovi de piesa de prelucrat și poate provoca pierderea controlului.

Cu un unghi de atac de 30° până la 40° veți obține cele mai bune rezultate la degroșare. Deplasați înainte și înapoi scula electrică, apăsând-o moderat. Astfel piesa de lucru nu se va înfierbânta prea tare, nu se va păta și nu vor se vor forma crestături pe aceasta.

Când utilizezi discuri lipite care sunt autorizate atât pentru tăiere, cât și pentru șlefuire, capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) trebuie utilizat cu capacul pentru tăiere (18) montat.

Şlefuirea suprafetelor cu discul de şlefuire în evantai

În timpul şlefuirii cu discul de şlefuire în evantai, utilizează întotdeauna capacul de protecție la şlefuire (14).

Cu discul de șlefuire în evantai (accesoriu) puteți prelucra, de asemenea, suprafețe și profiluri curbate. Discurile de șlefuire în evantai au o durată de viață utilă considerabil mai lungă, un nivel mai de zgomot mai scăzut și temperaturi de șlefuire mai reduse decât discurile de șlefuire clasice.

Şlefuirea suprafetelor cu discul de şlefuire

▶ Pentru lucrul cu discul-suport din cauciuc (24) montați întotdeauna apărătoarea de mână (23).

Şlefuirea cu discul de şlefuire poate fi efectuată fără capacul de protecție.

Ordinea operațiilor de montaj este redată la pagina grafică.

Perie oală/Perie disc/Perie conică

În timpul perierii cu perii disc, utilizează întotdeauna capacul de protecție la șlefuire (14). Perierea cu perii oală/perii conice poate fi efectuată fără capacul de protecție.
▶ Pentru lucrul cu peria oală sau peria conică, montează întotdeauna apărătoarea de mână (23).
▶ Firele periilor disc se pot prinde de capacul de protecție și se pot rupe dacă sunt depășite dimensiunile maxime admise ale periilor disc.

Ordinea operațiilor de montaj este redată la pagina grafică.

Tăierea de separare a metalului

Când tai metal cu discuri de tăiere lipite sau cu discuri de tăiere diamantate, utilizează întotdeauna capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) cu capacul pentru tăiere (18) montat.
▶ Atunci când utilizezi capacul de protecție la șlefuire (14) pentru lucrări de tăiere cu discuri de tăiere lipite, există un risc crescut de expunere la scântei și particule, precum și la fragmente de discuri în cazul ruperii discurilor.

La tăiere, lucrați cu avans moderat, adaptat la materialul de prelucrat. Nu apăsați discul de tăiere, nu-l înclinați și nu-l faceți să oscileze.

314 | Română

Nu frânați prin contrapresare laterală discurile de tăiere care se mai mișcă încă din inerție.

Scula electrică trebuie condusă întotdeauna în contrasens. În caz contrar, există pericolul ca aceasta să fie împinsă afara din tăietură în mod necontrolat. La tăierea profilelor și tevilor pătrate cel mai bine începeți tăierea din locul cu secțiunea cea mai mică.

Tăierea pietrei

Când tai piatră cu discuri de tăiere lipite sau cu discuri de tăiere diamantate pentru piatră/beton, utilizează întotdeauna apărătoarea de aspirare pentru tăiere cu sanie de ghidare (30) sau capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) cu capacul pentru tăiere (18) montat.
La tăierea pietrei trebuie asigurată aspirarea corespunzătoare a prafului rezultat.
▶ Purtați mască de protecție împotriva prafului.
▶ Scula electrică poate fi folosită numai pentru tăiere/șlefuire uscată.
▶ Atunci când utilizezi capacul de protecție la tăiere (15), capacul de protecție la șlefuire (14) sau capacul de protecție la șlefuire (14) cu capacul pentru tăiere (18) montat pentru aplicații de tăiere și șlefuire în beton sau zidărie, există o expunere crescută la praf, precum și un risc crescut de a pierde controlul asupra sculei electrice, ceea ce poate provoca un recul.

La tăierea pietrei este recomandat să folosești un disc de tăiere diamantat.

În cazul utilizării apărătoarei de aspirare pentru tăiere de separare, cu sanie de ghidare (30), aspiratorul trebuie să fie autorizat pentru aspirarea pulverilor de piatră. Bosch oferă aspiratoare adecvate.

Porniți scula electrică și așezați-o cu partea frontală a saniei de ghidare, pe piesa de prelucrat. Împingeți scula electrică exercitând un avans moderat, adaptat la materialul de prelucrat.

La tăierea materialelor foarte dure, precum betonul cu un conținut ridicat de pietriș, discul de tăiere diamant se poate supraîncălzi și suferi deteriorări. O coroană de scântei care înconjoară discul de tăiere diamantat indică clar acest lucru. Întrerupe în acest caz procesul de tăiere și lasă pentru scurt timp discul de tăiere diamantat să se rotească în gol la turație maximă, pentru a se răci.

Scăderea perceptibilă a avansului de lucru și o coroană de scântei care înconjoară discul diamantat indică tocirea acestuia. Acesta poate fi reascuțit prin tăieri scurte în material abraziv, de exemplu, în cărămizi din var cu nisip.

Tăierea altor materiale

Când tai materiale precum plastic, materiale compozite etc. cu discuri de tăiere lipite sau cu discuri de tăiere Carbide Multi Wheel, utilizează întotdeauna capacul de protecție la tăiere (15) sau capacul de protecție la șlefuire (14) cu capacul pentru tăiere (18) montat. Prin utilizarea apărătorii de aspirare cu sanie de ghidare (30) se asigură o mai bună aspirare a prafului.

Lucrul cu carote diamantate

Utilizează numai carote diamantate uscate.
▶ Pentru lucrul cu carote diamantate, montează întotdeauna apărătoarea de mână (23).

Nu așeza carotele diamantate paralel pe piesa de prelucrat. Coboară scula în poziție oblică în piesa de prelucrat și utilizează mișcări circulare. Astfel obții o răcire optimă și o durabilitate mai mare a carotelor diamantate.

Indicații privind statica

Fantele din pereții portanți sunt supuse reglementărilor specifice țării de utilizare. Aceste prescripții trebuie neapărat respectate. Înainte de începerea lucrului, consultați specialistul responsabil în statica clădirilor, arhitectul sau conducerea șantierului.

Punerea în funcțiune

Montarea accumulatorului

Împingeti din față accumulatorul încărcat (8) în soclul sculei electrice, până când accumulatorul este fixat în siguranță în interiorul acesteia.

Pornire/Oprire

Pentru punerea în funcțiune a sculei electrice, împingeți spre înainte comutatorul de pornire/oprire (6).

Pentru fixarea în poziție a comutatorului de pornire/oprire (6), apăsați comutatorului de pornire/oprire (6) spre înainte și în jos, până când se fixează în poziție.

Pentru a deconecta scula electrică, eliberați comutatorul de pornire/oprire (6) sau, atunci când este blocat, apăsați scurt în spre înapoi și în jos comutatorul de pornire/oprire (6), iar apoi eliberați-I.

▶ Verificați înainte de utilizare dispozitivele de șlefuire. Dispozitivul de șlefuire trebuie să fie montat perfect și să se poată roti liber. Efectuați o probă funcțională fără sarcină, timp de cel puțin 1 minut. Nu folosiți dispozitive de șlefuire deteriorate, deformate sau care vibrează. Dispozitivele de șlefuire deteriorate se pot rupe și provoca răniri.

Pornire/Oprire

(GWX 18V-10 PC / GWX 18V-10 PSC)

Pentru punerea în funcțiune a sculei electrice, deplasati

spre înainte pârghia de deblocare (11) și împingeți apoi în sus comutatorul de pornire/oprire (10).

Pentru deconectarea sculei electrice, eliberează comutatorul de pornire/oprire (10).

▶ Verificați înainte de utilizare dispozitivele de șlefuire. Dispozitivul de șlefuire trebuie să fie montat perfect și să se poată roti liber. Efectuați o probă funcțională fără sarcină, timp de cel puțin 1 minut. Nu folosiți dispozitive de șlefuire deteriorate, deformate sau care vibrează. Dispozitivele de șlefuire deteriorate se pot rupe și provoca răniri.

Indicatoare de stare

Indicatorul stării de încărcare a acumulatorului (interfață pentru utilizator) (31)	Semnificație/Cauză Solutie
verde Acumulator încărcat –
galben Acumulator aproape descărcat Înlocuiește sau încarcă cât mai curând		acumulatorul
roșu Acumulator descărcat Înlocuiește sau încarcă acumulatorul

Indicator de temperatură Semnificatie/Cauză Solutie (35)
galben S-a atins temperatura critică (motorul, sistemul electronic, accumulatorul)	Lasă scula electrică să funcționeze în gol și să se răcească
roșu Scula electrică este supraîncălzită și se deconectează	Lasă scula electrică să se răcească

Indicatorul de stare a sculei electrice (34)	Semnificatie/Cauză Solutie
verde Stare OK –
galben A fost atinsă temperatura	critică sauacumulatorul este aproape descărcat	Lasă scula electrică să funcționeze în gol și serăcească ori înlocuiește sau încarcă cât maicurând acumulatorul
se aprinde cu iluminare deculoare roșie	Scula electrică este supraîncălzită sauacumulatorul este descărcat	Lasă scula electrică să funcționeze în gol și serăcească ori înlocuiește sau încarcăacumulatorul
se aprinde intermitent cuiluminare de culoare roșie	Dispozitivul de deconectare în caz de recul,protecția la repornire sau dispozitivul dedeconectare în caz de impact s-a declanșat	Deconectează și reconectează scula electrică
se aprinde intermitent cuiluminare de culoare albastră	Scula electrică este racordată la dispozitivulmobil sau setările sunt transferate	–

Funcții de conectivitate

În cazul conectării la Bluetooth® Low Energy Module GCY 42, pentru scula electrică sunt disponibile următoarele funcții de conectivitate:

• Înregistrarea și personalizarea
• Verificarea stării, emiterea de mesaje de avertizare
• Informații generale și setări
• Gestionarea

Pentru informații privind modulul Bluetooth® Low Energy Module GCY 42, citește instrucțiunile de utilizare aferente.

Conectarea sculei electrice la aplicație trebuie confirmată prin apăsarea tastei de preselectare a turației (33) de la interfața pentru utilizator (5). În momentul conectării, aplicația solicită acest lucru.

Întreținere și service

Întreținerea și curățarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât

și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Depozitați și întrețineți cu atenție accesoriiile.

Serviciu de asistență tehnica post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 316).

Български
