ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WEP 17-125 Quick METABO

kk Пайдалану нускаулығының түпнұсқасы 124

Чуншіпр мәрпір құңғшімғы құрағы қ, құлі, құңʃүлід құқұғы, құлі, құғүлід құқұғы, құлі, құғүлід құқұғы, құлі, құғүлід құқұғы, құлі, құғүлід құқұғы, құлі, құғүлід құқұғы.

Lunjip illpupplncl l, lwi h yll fynplph chchflphg, ophiuq npac whujnwfynplphg (lwnfni lwi huhwplfni chch), dkanwnftphg li wuptuunhg qnjwgnq chchftp: Uuwungwgnq wll hwnjngh hjlwqnipjnigftphg tg wltpqhly ntwlghwgtpp, cghmnhftph hjlwqnipjnigftp: Qwcuwqwgtf atp dwpohfp qhenig li qheni wqhlgnlpjnigftphg:

Zhuutf atp bhpnuq qnpdn pnlnp' dewhqn gyniph, w6gwlqwqsh, hlpwnw6 tnwghsh k ywjph6 ytpwptpn hpwhnfqftph (ophwly 'mcjwnwm6h m6jwnw6qnipnj6, dhiwgnhlph oqmwuhnlpjwli lwiunhlph k wjl):

Пайдалану нускаулығының түпнұсқасы

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы бұрыштық ажарлағыш *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 4-бетті қараңыз.

2. Максатына сай пайдалану

Бұрыштық ажарлағыш түпнұска Metabo керек- жағағымен бірге су пайдаланбай ажарлауға, егеукұм қағазымен ажарлауға, сым қылшақтармен жұмыс істеуге және металл, бетон, тас пен ұқсас материалдарды абразивті кесуге арналған.

WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT, сондай-ак жеціл жылтырату жұмыстары үшін жарамды. ￥зақ мерзімді әрі талғампаз жылтырату жұмыстары үшін біздің бұрыштық жылтыратқышты пайдалануға кеңес береміз.

WEV.. атты аспаптар айналу жилігін реттеуге арналған реттегіш дөңгелегінің арқасында сым қылшақтармен жұмыс істеу үшін айрықша жарамды.

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік күралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді ұстаныңыз!

ЕСКЕРТУ – Жаракат алу каупін азайту ўшін пайдалану бойынша нұсқаулықты оқып шығыңыз.

ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және лы нұсқауларды оқып шығыңыз.

Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз. Электрлік құралыңызды тек қана осы құжаттармен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша арнайы нұсқаулар

4.1 Ажарлау, егеукум қағазымен ажарлау, сым қылшақтармен жұмыс істеу және абразивті кесу кезіндегі қауіпсіздік техникасы бойынша жалпы нұсқаулар Қолданыс

a) Аталмыш электрлік құралды ажарлағыш, егеукұм қағазы ажарлағышы, сым қылшақ және абразивті кескіш құрылғы ретінде пайдалану керек. Құрылғымен бірге алған барлық қауіпсіздік техникасы бойынша нұсқаулар, нұсқамалар, суреттер мен деректерді ұстаныңыз. Төмендегі нұсқаулар орындалмаған жағдайда, ток соғу, өрт және/ немесе ауыр жақақат алу қауінтері туындауы мүмкін. WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT, сондай-ақ жылтыратқыш ретінде пайдаланылуы тиіс.

э) Аталмыш электрлік құрал жылтырату үшін жарамайды. Электрлік құрал үшін жарамайтын жұмыстарды өткізу қауіпті жағдайлар мен жаракаттануға апарып соғуы мұмкін. (WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT үлгілеріне қолданылмайды.)

б) Өндіруші осы электрлік құрал үшін арнайы өзірлеген және ұсынған керек-жарактардан басқасын пайдаланбаңыз. Керек-жарақты электрлік құралыңызға бекіту мүмкін болғанда ғана, қауіпсіз қолданыска кепіл беріледі.

в) Алмалы-салмалы күралдың руксат етілген айналу жилігі кем дегенде электрлік құралда берілген ең жоғары айналу жилігімен бірдей болуы тиіс. Рүқсат етілгеннен жылдам айналатын керек-жарак сынуы және шашылып кетуі мүмкін.

г) Алмалы-салмалы күралдың сыртқы диаметрі мен қалындығы электрлік күральңыздың өлшем деректеріне сай келуі тис. Қате өлшенген алмалы-салмалы күралды жеткілікті түрде жабу немесе бақылау мүмкін болмайды.

f) Бурандалы ендірмесі бар алмалы- салмалы күралдар ажарлагыш шпиндельдің ирек оймасына дәл сәйкес келуі тиіс. Фланец арқылы монтаждалатын алмалы- салмалы күралдардың саңылау диаметрі фланецтің бекіткіш диаметріне сәйкес келуі тиіс. Электрлік күралға дәл бекітілмеген алмалы-салмалы күралдар ауытқымалы түрде айналады, қатты дірілдейді және бақылау мүмкіндігінен айырылуға апарып соғуы мүмкін.

д) Зақымдалған алмалы-салмалы құралдарды пайдаланбаңыз. Әр пайдалану алдында ажарлағыш деңгелектер сияқты алмалы-салмалы құралдарда жарықшақтардың және сызаттардың баржоғын, тіреуіш ажарлағыш табақшаларда сызаттар, тозу немесе қатты ескірудің бар-

жоғын және сым қылшақтарда босаған немесе сынған сымдардың бар-жоғын тексеріп шығыңыз. Электрлік құрал немесе алмалы-салмалы құрал құлап түскен жағдайда, оның зақымдалған- зақымдалмағанын тексеріңіз немесе зақымдалмаған алмалы-салмалы құралды пайдаланыңыз. Алмалы-салмалы құралды тексеріп орнатқаннан кейін айналадағы барлық адамдарды айналмалы алмалы- салмалы құрал түрған алағнан шығарыңыз да, құрылғыны ең жоғары айналу жилігімен бір минут жұмыс істетіңіз. Зақымдалған алмалы-салмалы құралдар көбінесе осы сынақ мезетінде бұзылады.
e) Жеке қорғаныс жабдығын киіп жүріңіз. Жұмыс түріне қарай толық беттік қорғаныш масканы, көз қорғанысын немесе қорғаныш көзілдірікті пайдаланыңыз. Қажет болса, сіздің ажарлаудан және материалдан қалған шағын бөліктермен жанасуын болдырмайтын шаңнан қорғайтын масканы, есту мүшелерін қорғайтын қулақаспап, қорғаныш қолғап немесе арнайы алжапқыш тағыңыз. Көзді әртурлі жұмыстардың барысында пайда болатын ұшпа бөгде заттардан қорғау керек. Шаңнан немесе тыныс жолдарын қорғайтын маска жұмыс барысында пайда болатын шанды сүзгілеуі тиіс. Сізге ұзақ уақыт бойы шуыл әсер еткен жағдайда, есту қабілетінен айырылуыңыз мүмкін.
ж) Бөгде түлғалардың жұмыс аймағынан қауіпсіз арақашықтықта түрғанына көз жеткізіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғаныс жабдығын киноі керек. Дайындаманың сынықтары немесе жарылған алмалы-салмалы құрал ұшып кетіп, тікелей жұмыс аймағынан тыс адамдарға да жаракат тигізуі мүмкін.
3) Алмалы-салмалы күрал жасырын куат сымдарына немесе өзінің желілік кабеліне тиюі мүмкін жұмыстар өткізіп түрган кезде электрлік күралды түтқыштың оқшауланған бетінен ұстан тұрыңыз. Кернеу астындағы сыммен жанасу кұрылғының металл бөліктерінде кернеудің түзілуіне және электр тогының соғуына әекелуі мүмкін.
и) Желілік кабельді айналып түрган алмалы- салмалы құралдардан алшақ ұстаңыз. Құрылғыны бақылау мүмкіндігінен айырылған жағдайда, желілік кабель үзілуі немесе қармалып қалуы мүмкін және қолыңыз не қолыңыздың буыны айналып түрган алмалы- салмалы құралға түсуі мүмкін.
i) Алмалы-салмалы құрал толығымен токтамайынша, электрлік құралды ешкашан қалдырушы болмаңыз. Айналып түрған алмалы-салмалы құрал сақтау орнының бетімен жанасып, электрлік құралды бақылау мүмкіндігінен айырылуыңыз мүмкін.
к) Электрлік құралды тасымалдаған кезде, ол өшірулі болуы керек. Киіміңіз айналып түрган алмалы-салмалы құралмен ықтимал жанасуға түсіп, алмалы-салмалы құрал денеңізді тесіп алуы мүмкін.

к) Электрлік құралыңыздың желдету саңылауларын жүйелі түрде тазалап тұрыңыз. Қозғалтқыштың желдеткіші корпусқа шаң тартады және металл шаңының үлкен мөлшерде жиналуы электр тогынан қауіпті жағдайларды тудыруы мүмкін.
л) Электрлік құралды түтанғыш материалдардың жанында пайдаланбаңыз. Үшқын мұндай материалдарды жандыруы мүмкін.
м) Суыту сүйықтығын қажет ететін алмалы- салмалы құралдарды пайдаланбаңыз. Суды немесе басқа суыту сүйықтықтарын пайдалану ток соғу қаупін тудыруы мүмкін.

4.2 Кері сокқы және оған қатысты қауіпсіздік техникасы бойынша нұсқаулар

Кері сокқы ажарлағыш дөңгелек, тіреуіш ажарлағыш табақша, сым қылшақ және т.б. сияқты айналып түрған алмалы-салмалы құралдың қармалып қалуынан немесе бұғатталуынан пайда болатын кенет реакция болып табылады. Қармау немесе бұғаттау айналмалы алмалы-салмалы құралдың кенет тоқтап қалуына апарып соғады. Нәтижесінде бақылаусыз қалған электрлік құрал алмалы-салмалы құралдың айналу бағытына қарсы бұғатталған жерде үдейді.

Мысалы, ажарлағыш дөңгелек дайындамада қармалып қалған немесе бұғатталған жағдайда, дайындамаға батырылған ажарлағыш дөңгелектің жиегі шатасып қалуы және нәтижесінде бұзылуы немесе кері соққы тудыруы мүмкін. Ажарлағыш дөңгелек сонан соң бұғатталған жердегі дөңгелектің айналу бағытына байланысты пайдаланушыға қарай не пайдаланушыдан ары қозғалып кетеді. Бұл ретте ажарлағыш дөңгелектер бұзылуы да мүмкін.

Кері соққы электрлік құралды қате немесе мақсатынан тыс пайдаланудың нәтижесі болып табылады. Оны төменде сипатталғандай арнайы сақтық шараларын қабылдап болдырмауға болады.

а) Электрлік құралды екі қолмен мықтап ұстаңыз және денеңіз бен қолыңызды кері сокқы қүшіне төзімді ететін орнықты қалыпқа қойыңыз. Кері сокқы қүшін немесе жылдамдату кезінде реакция мезетін бақылау мүмкіндігін мүмкіндігінше жоғары деңгейде сақтау үшін, бар болса, әрдайым қосымша түтқышты пайдаланыңыз.
Пайдаланушы арнайы сақтық шараларының көмегімен кері соққы мен реакция күшін бақылауы мүмкін.
э) Ешкашан қолыңызды айналып түрған алмалы-салмалы құралдың жанына апармаңыз. Алмалы-салмалы құрал кері соққы нөтижесінде қолыңызға жылжып кетуі мүмкін.
б) Денеңізді электрлік құрал кері соққыдан қозғалып қалуы мүмкін аймактан алшақ ұстаңыз. Кері соққы электрлік құралды бұғатталған жердегі ажарлағыш деңгелектің қозғалыс бағытына қарсы жүргізеді.

КАЗАКШАkk

в) Бұрыштар, өткір жиектер және т.б. аймағында айрықша сақтықпен жұмыс істеңіз. Алмалы-салмалы құралдың дайындамадан ұшып кетуіне және қысылып қалуына жол берменіз. Айналмалы алмалы- салмалы құрал бұрыштарда, өткір жиектерде немесе секіріп қалған жағдайда қысылуға бейім. Бүл бақылау мүмкіндігінен айырылуға немесе кері сокқыға апарып соғады.

г) Шынжырлы немесе тісті ара төсемін пайдаланбаныз. Мүндай алмалы-салмалы күралдар жиі кері сокқыға немесе электрлік күралды бақылау мүмкіндігінен айырылуға апарып соғады.

4.3 Ажарлау және абразивті кесу кезіндегі қауіпсіздік техникасы бойынша арнайы нүсқаулар:

a) Тек электрлік күрал үшін макулданған абразивті күралдарды және тиісті абразивті күралға арналған қорғаныш қалпақты пайдаланыңыз. Электрлік күралға арналмаған абразивті күралдарды жеткілікті түрде жабу мүмкін болмайды және олар қауіпті болып табылады.
э) Иілген ажарлағыш деңгелектерді ажарлайтын беті қорғаныш қалпақ жиегінің астында болатындай етіп орнату керек. Қорғаныш қалпақ жиегінен жоғары түрған, қате орнатылған ажарлағыш деңгелектерді тиісінше жабу мүмкін болмайды.
б) Қорғаныш қалпақ электрлік құралға берік орнатылуы және ең жоғары қауіпсіздік мақсатында абразивті құралдың барынша шағын бөлігі пайдаланушыға ашық болып тұратындай етіп реттелуі тиіс. Қорғаныш қалпақ пайдаланушыны сынықтардан, абразивті құралмен кенет жанасудан және киімді түтандыра алатын ұшқыннан Қорғауға көмектеседі.
в) Абразивті күралдарды тек ұсынылатын максатына сәйкес қолдануға болады. Мысалы: еш жағдайда кескіш дөңгелектің бүйірлік бетімен ажарламаңыз. Кескіш дөңгелектер материалды дөңгелектің жиегімен алуға арналған. Кескіш дөңгелекке бүйірінен қуш қолдану оның бұзылуына әкелуі мүмкін.
г) Әрдайым зақымдалмаған қыспа фланецті пайдаланыңыз, оның өлшемі мен пішіні таңдалған ажарлағыш дөңгелекке сәйкес келуі тиіс. Жарамды фланецтер ажарлағыш дөңгелек үшін тірек болып табылады және осылайша оның сынып қалу қаупін азайтады. Ажарлағыш дөңгелектерге арналған фланецтер басқа ажарлағыш дөңгелектерге арналған фланецтерден өзгешеленуі мүмкін.
f) Улкенірек электрлік құралдардың тозған ажарлағыш дөңгелектерін пайдаланбаңыз. Улкенірек электрлік құралдарға арналған ажарлағыш дөңгелектер шағын электрлік құралдардың жоғары айналу жилігіне жобаланбаған және сынуы мүмкін.

4.4 Абразивті кесу кезіндегі қауіпсіздік техникасы бойынша қосымша арнайы нұсқаулар:

a) Кескіш дөңгелектің сыналануына немесе тым жоғары басу қысымына жол бермеңіз. Тым терең кесік жасамаңыз. Кескіш дөңгелекке артық жүктеменің түсуі оның артық керілісіне және қифаштануға немесе сыналануға әкеліп, абразивті құралдың керіс сокқы немесе сыну мүмкіндігін арттырады.
э) Айналып түрган кескіш деңгелектін алдында және артында түрмаңыз. Егер кескіш деңгелекті дайындамамен бірге өзіңізден ары жылжытсаңыз, кері соққы жағдайында электрлік құрал айналып түрган деңгелекпен бірге тура өзіңізге қарай лақтырылуы мүмкін.
6) Кескіш дөңгелек қысылып қалса немесе жұмысты токтатсаңыз, құрылғыны өшіріңіз де, дөңгелек толық токтағанша қолыңызда ұстай тұрыңыз. Әлі айналып түргған кескіш дөңгелекті кесіктен шығарып алуға әрекет жасамаңыз, әйтпесе кері сокқы түындауы мүмкін. Қысылу себебін анықтап жойыңыз.
в) Электрлік күрал дайындамада орналасса, оны қайта қоспаңыз. Алдымен кескіш дөңгелекке толық айналу жилігіне жетуге мүмкіндік беріңіз, тек содан кейін кесу әрекетін абайлап жалғастырыңыз. Кері жағдайда дөңгелек ұсталып қалуы, дайындамадан секіріп кетуі немесе кері соққы тудыруы мүмкін.
г) Кескіш деңгелектің сыналануынан кері сокқы қаупін азайту үшін тақталар мен үлкен дайындамаларды өндеген кезде тіреп қойыңыз. Улкен дайындамалар өз салмағының әсерінен майысып қалуы мүмкін. Дайындаманы деңгелектің екі жағынан, әсіресе кесік пен жиектің жанында тіреп қою керек.
f) Бар қабырғаларда немесе басқа да көрінбейтін аймактарда текше кескен кезде ерекше муқият болыңыз. Батырылатын кескіш дөңгелек газ немесе су құбырларын, электрлік сымдарды немесе басқа нысандарды кескен кезде кері сокқы тудыруы мүмкін.

4.5 Егеукум қағазымен ажарлау кезіндегі қауіпсіздік техникасы бойынша арнайы нұсқаулар:

a) Өлшемдері шамадан артық кажақсыдырғыларды пайдаланбаңыз, оның орнына кажақсыдырғы өлшемдері бойынша өндіруші мәліметтеріне назар аударыңыз. Тіреуіш ажарлағыш табақшалардан шығып түратын кажақсыдырғылар пайдаланушыға жаракат тигізуі мүмкін және бұғатталуға, кажақсыдырғылардың үзілуіне немесе кері сокқыға апарып соғуы мүмкін.

4.6 Тек WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT ушін: жылтырату кезіндегі қауіпсіздік техникасы бойынша арнайы нүсқаулар:

Қалпактың бөліктерін, әсіресе бекіткіш өзектерді бос қалдырмаңыз. Бекіткіш

өзектерді орналастырыңыз немесе қыскартыңыз. Бос жатқан, өздігінен айналып түрган бекіткіш өзектер саусағыңызды ұстан қалуы немесе дайындамада тұрып қалуы мүмкін.

4.7 Сым қылшақтармен жұмыс істеу кезіндегі қауіпсіздік техникасы бойынша арнайы нұсқаулар:

а) Сым қылшақ әдеттегідей пайдаланылған кезде де, оның ішінен сым бөлшектері түсетінін ескеріңіз. Сымдарға тым жоғары басу қысымы арқылы артық жуктеме түсірменіз. ￥шпа сым бөлшектері жұқа киім және/немесе тері арқылы оңай кіріп кетуі мүмкін.
ə) Корғаныш қалпақты пайдалануға кеңес берілсе, қорғаныш қалпақ пен сым қылшақтың жанасуына жол берменіз.

Тәрелкелі және табақшалы қылшақтардың диаметрі басу қысымы мен ортадан тепкіш күштің әсерінен үлғаюы мүмкін.

4.8 Kaupcizidik техникасы бойынша косымша нускаулар:

ЕСКЕРТУ – Әрдайым қорғаныш көзілдірікті тағып жүріңіз.

Илгіш төсемелерді ажарлағыш құралмен бірге жеткізілген және талап етілген жағдайда қолданыңыз.

Күрал мен керек-жарак өндірушісінің нұсқауларын орындаңыз! Дөңгелектерді май мен сокқыдан қорғаныз!

Ажарлағыш дөңгелектерді өндірушінің нұсқауларына сәйкес ұқыпты сақтау және қолдану керек.

Ешкашан кескіш деңгелектерді сныра ажарлау жұмыстары үшін пайдаланбаңыз! Кескіш деңгелектерге бүйірлік қысым қолдануға тыйым салынады.

Дайындаманы, мысалы, кыскыш курылғылардың көмегімен берік бекіту және жылжып кетуден қорғау керек. Улкен дайындамаларды жеткілікті түрде тіреп қою керек.

Бурандалы ендірмесі бар алмалы-салмалы күралдар пайдаланылған кезде, шпиндель ұшы ажарлағыш күрал саңылауының түбіне тимеуі тиіс. Алмалы-салмалы күрал ирек оймасының ұзындығы шпиндель үшін жеткілікті екендігіне көз жеткізіңіз. Алмалы-салмалы күралдың ирек оймасы шпиндельдің ирек оймасына сәйкес келуі тиіс. Шпиндель ұзындығы мен шпиндель ирек оймасын 4-5-беттен және «Техникалық деректер» атты 14.-бөлімнен қараңыз.

Стационарлық сорғыш құрылғыны пайдалануға кеңес беріледі. Әрдайым макс. жылыстау тогы 30 мА құрайтын Fl автоматты ажыратқышын (RCD) алдын ала қосыңыз. Бұрыштық ажарлағыш Fl автоматты ажыратқышы арқылы өшірілген жағдайда, аспапты тексеру және тазалау керек. «Тазалау» атты 9.-бөлімді қараңыз.

Зақымдалған, деформацияға ұшыраған немесе дірілдейтін құралдарды пайдалануға тыйым салынады.

Газ немесе су кубырларының, электрлік желілердің және кетергіш кабырғалардың (статика) закымдалуына жол берменіз.

Қандай да бір реттеу, қайта жабдықтау немесе техникалық қызмет көрсету әрекетін орындамас бұрын желілік ашаны розеткадан шығарып алыңыз.

Metabo S-automatic сақтандырғыш муфтасы. Сақтандырғыш муфта іске қосылған жағдайда, аспапты дереу өшіріңіз!

Зақымдалған немесе жарықшақтары бар қосымша түтқышты алмастыру керек. Қосымша түтқышы бұзылған аспапты пайдаланбаныз.

Зақымдалған немесе жарықшақтары бар қорғаныш қалпақты алмастыру керек. Қорғаныш қалпағы бұзылған аспапты пайдаланбаңыз.

Шағын дайындамаларды бекітіңіз. Мысалы, оларды білдек қыскышында қысыңыз.

Шаң жуктемесін азайту:

! ECKERTY - Егеукум қағазымен ажарлау, аралау, ажарлау, бұрғылау және басқа да жұмыстарды өткізген кезде пайда болатын шаңның кейбір түрлері обырды, туа біткен кемістіктерді немесе көбею жүйесінің басқа да зақымдарын тудыратыны белгілі химиялық заттарды қамтиды. Мұндай химиялық заттардың бірнеше мысалы:

- қорғасын қамтитын бояу ішіндегі қорғасын, - құрылық кірпіші, цемент пен басқа кірпіш қалау заттектерінен пайда болатын минералды шаң және - химиялық жолмен өнделген сүректегі күшәла және хром.

Тәуекел дәрежесі мүндай жұмыстардың түрі қаншалықты жиі орыңдалатындығына тәуелді. Мүндай химиялық заттардың әсерін азайту үшін: жеткілікті түрде желдетілген жайларда жұмыс істеңіз және жұмыс барысында микроскопиялық бөлшектерді сүзгілеу үшін арнайы әзірленген респиратор сияқты жеке қорғаныс жабдығын қолданыңыз.

Бүл ереже басқа материалдардан, мысалы, сүректің белгілі бір түрлерінен (емен немесе шамшат сүрегінің шаңы), металдан, асбесттен пайда болатын шаңға да қатысты болып келеді. Басқа белгілі сырқаттарға, мысалы, аллергиялық реакциялар және тыныс алу жолдарының сырқаттары жатады. Шаңның денеге енуін болдырмаңыз.

Материалыңыз, қызметкерлер, жұмыс жағдайы мен жұмыс орны бойынша қолданылатын директиваларды және үлттық нұскамаларды сақтаңыз (мысалы, еңбекті қорғау ережелері, кәдеге жарату).

Пайда болатын бөліктерді дәл сол жерде жинаңыз, қоршаған ортаға түсуіне жол бермеңіз.

Арнайы жұмыстар үшін жарамды керек- жарактарды пайдаланыңыз. Осылайша

КАЗАКШАkk

коршаған ортаға бақылаусыз түсетін бөліктердің мөлшері азайтылады.

Арнайы шаңсорғышты пайдаланыңыз.

Шаң жуктемесін азайту үшін:

• пайда болатын бөліктерді және аспаптың ауа ағының өзіңізге, айналаңыздағы адамдарға немесе жатқан шаңға бағыттамаңыз,
• сорғыш қондырғыны және/немесе ауа тазалағышты қолданыңыз,
• жұмыс орнын жақсылап желдетіңіз немесе сору арқылы таза күйде ұстаңыз. Қалықтап жатқан шанды сыпырыңыз немесе ұрлеп шығарыңыз.
• Корғаныш киімді жуыңыз немесе шаңын сорыңыз. Урлеуге, қағуға немесе қылшакпен тазалауға болмайды.

5. Шолу

2-бетті караныз.

1 Quick кыспа гайкасы *
2 Тіреуіш фланец
3 Ш пиндель
4 Шпиндель бекіткішінің түймесі
5 Косу/өшіруге арналған ауыстырып-қосқыш *
6 Т ￥ т к ы ш
7 Электрондык сигналдык индикатор *
8 Айналу жилігін реттеуге арналған реттегіш дөңгелек *
9 Батырма ауыстырып-коскыш*

10 Косу күлпы *

11 Косымша түтқыш / дірілді басқыш косымша түтқыш *

12 Корғаныш қалпақ

13 Екі саңылаулы гайка *

14 Екі саңылаулы кілт *

15 Корғаныш қалпақты бекітуге арналған інтірек

* жабдыкталуға байланысты / жеткізілім жиынтығына кірмейді

6. Колданыска енгізу

Колданыска енгізу алдында фирмалык тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

Эрдайым макс. жылыстау тогы 30 мА күрайтын FI автоматты ажыраткышын (RCD) алдын ала косыңыз.

6.1 Косымша туткышты орнату

Орнатылған қосымша түтқышпен (11) ғана жұмыс істеңіз! Қосымша түтқышты аспаптың сол немесе оң жағына берік бұрап бекітіңіз.

6.2 Корғаныш қалпақты орнату

Қауіпсіздік түрғысынан тек тиісті абразивті кұралға арналған қорғаныш қалпақты пайдаланыңыз! Сондай-ақ «Керек-жарактар» атты 11.-бөлімді қараңыз!

Ажарлауға арналған қорғаныш қалпак

Ажарлағыш дөңгелектермен, ламельді тіреуіш ажарлағыш табақшалармен, алмасты кескіш дөңгелектермен жұмыс істеуге арналған.

3-беттегі С суретін караңыз.

• Іінтіректі (15) басып тұрыңыз. Қорғаныш қалпақты (12) көрсетілген күйде орнатыңыз.
• Іінтіректі жіберіп, ол тірелгенше қорғаныш қалпакты бураңыз.
• Іінтіректі басып, қорғаныш қалпақты оның жабық бөлігі пайдаланушыға қарап тұратындай етіп бұраңыз.
• Берік орнатылғанын тексеріңіз: інітірек бекітіліп тұруы және қорғаныш қалпақ айналмауы тиіс.

Корғаныш қалпақтан кем дегенде 3,4 мм шамасына шығып тұратын алмалы- салмалы құралдарды пайдаланыңыз.

(Шығару әрекеттің кері реттілігімен орындалады.)

7. Ажарлағыш дөңгелекті орнату

Қайта жабдықтау бойынша барлық жұмыстардың алдында: желілік ашаны розеткадан суырыңыз. Аспап қосылып тұруы және шпиндель қозғалмай тұруы тиіс.

Кескіш дөңгелектермен жұмыс істеу үшін қауіпсіздік түрғысынан кескіш дөңгелекке арналған қорғаныш қалпақты («Керек-жарақтар» атты 11.-бөлімді қараңыз) пайдаланыңыз.

- Шпиндель бекіткішнің түймесін (4) басып, шпиндельді (3) бекіткіш түймесі шерту дыбысымен тірелгенше қолмен бұраңыз.

7.2 Ажарлағыш дөңгелекті орналастыру

2-беттегі А суретін қараңыз.

• Тіреуіш фланецті (2) шпиндельге орнатыңыз. Фланец шпиндельде айналмаған жағдайда дұрыс орнатылған деп есептеледі.
  Тек W 9-100: тіреуіш фланецті екі саңылаулы кілттің көмегімен шағын буылтығы (диаметрі 16 мм) жоғары қарап тұратындай шпиндельге бұрап орнатыңыз.
• Ажарлағыш дөңгелекті тіреуіш фланецке (2) орналастырыңыз.
  Ажарлағыш дөңгелек тіреуіш фланецпен біркелкі жанасуы тиіс.

7.3 Quick қыспа гайкасын бекіту/босату (жабдықталуға байланысты)

Quick кыспа гайкасын (1) бекіту:

Quick крыспа гайкасын (1) тек «Metabo Quick жуйесі» бар аспаптарға орнатыңыз. Бүл аспаптарды «М-Quick» жазбасы бар крызыл тусті

шпиндель бекіткішнің түймесі (4) арқылы тануға болады

Егер кысу диапазонындағы алмалы- салмалы күралдың қалынддығы 7,1 мм шамасынан артық болса, Quick қыспа гайкасын пайдалануға тыйым салынады! Бүл жағдайда екі саңылаулы гайканы (13) екі саңылаулы кілтпен (14) бірге пайдаланыңыз.

• Шпиндельді бекітіңіз (7.1 бөлімін қараңыз).
• Quick қыспа гайкасын (1) 2 шығыңқы жер шпиндельдің 2 ойығына кіретіндей шпиндельге (3) орнатыңыз. 2-беттегі суретті караңыз.
• Quïck ́кыспа гайкасын сағат тілінің бағытымен қолмен бұрап тартыңыз.
• Ажарлағыш деңгелекті сағат тілінің бағытымен күштеп бұрау арқылы Quick қыспа гайкасын тартыңыз.

Quick крыспа гайкасын (1) босату:

Quick ыспа гайкасы (1) орнатылып түрғанда ғана, шпиндельді қызыл түсті М-

Quick бекіткіш түймесімен (4) токтатуға рүқсат етіледі!

• Аспап өшірілгеннен кейін инерция бойынша қозғала береді.
• Ажарлағыш дөңгелек толық токтамас бұрын қызыл түсті М-Quick шпиндель бекіткішінің түймесін (4) басыңыз. Quick қыспа гайкасы (1) өз бетінше шамамен бір жарым айналымға босайды да, оны қосымша күш немесе арнайы құрал қолданбай бұрап шығаруға болады.

7.4 Екі саңылаулы гайканы бекіту/босату (жабдықталуға байланысты)

Екі саңылаулы гайканы (13) бекіту:

Екі саңылаулы гайканың 2 жағы бір-бірінен өзгешеленеді. Екі саңылаулы гайканы шпиндельге төмендегідей бұрап орнатыңыз:

2-беттегі В суретін қараңыз.

- Х) Жука ажарлағыш дөңгелектер үшін:

Екі саңылаулы гайканың (13) буылтығы ажарлағыш деңгелекті мықтап қысу үшін жоғары қарап түр.

Y) Калың ажарлағыш деңгелектер үшін: Екі саңылаулы гайканың (13) буылтығы екі саңылаулы гайканы шпиндельге берік бекіту үшін темен қарап түр.

Z) Тек W 9-100 үлгісінде: Екі саңылаулы гайканың буылтығы төмен қарап түр немесе тегіс беті жоғары қарап түр.

- Шпиндельді бекітіңіз. Екі саңылаулы гайканы (13) екі саңылаулы кілттің (14) көмегімен сағат тілінің бағытымен бұрап тартыңыз.

- Шпиндельді бекітіңіз (7.1 белімін қараңыз). Екі саңылаулы гайканы (13) екі саңылаулы кілттің (14) кемегімен сағат тілінің бағытына қарсы бұрап шығарыңыз.

8. Пайдалану

8.1 Айналу жилігін реттеу (жабдықталуға байланысты)

Реттегіш деңгелекте (8) ұсынылған айналу жиілігін реттеңіз. (Кіші сан = төмен айналу жиілігі; үлкен сан = жоғары айналу жиілігі)

Абразивті кескіш, ажарлағыш дөңгелек, ажарлағыш бастиек, алмасты кескіш дөңгелек: жоғары айналу жилігі

Кылшак: орташа айналу жилігі

Тіреуіш ажарлағыш табақша: төмен-орташа айналу жилігі

Нускау: жылтырату жұмыстары үшін біздің бұрыштық жылтыратқышты пайдалануға кеңес береміз.

8.2 Косу/өшіру

Аспапты өрдайым екі қолмен ұстап тұрыңыз.

Алмалы-салмалы күралды дайындамаға тек қосулы күйінде апарыңыз.

Кенет іске қосылуына жол бермеңіз: желілік аша розеткадан суырылған немесе токпен жабдықтау үзілген болса, әрдайым аспапты өшіріңіз.

Уздіксіз жұмыс режимінде аспап қолдан түсірілген жағдайда да ары қарай жұмыс істейді. Сондықтан әрдайым аспапты екі қолмен арнайы түтқыштарынан ұстаңыз, тұрақты қалыпта тұрыңыз және бар назарыңызды орындалатын жұмыска аударыңыз.

Аспапка шан мен жоңканың күйындауын немесе тартылуын болдырмаңыз. Аспапты ёшіргеннен кейін козғалтқыш толықтай токтағанша коймаңыз.

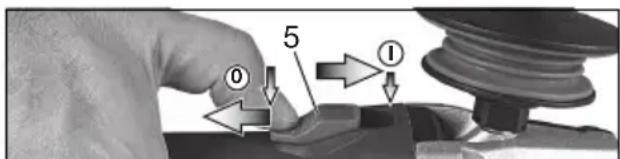

Ауыстырып-коскышы бар аспаптар:

0 5 1

Косу: ауыстырып-коскышты (5) алға жылжытыңыз. Уздіксіз жұмыс режимі үшін ауыстырып-коскышты тірелгенше темен қайырыңыз.

Өшіру: ауыстырып-қосқыштың (5) артқы ұшын басып жіберіңіз.

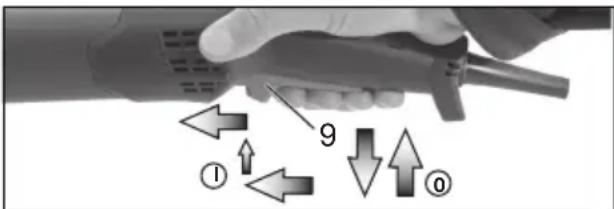

«Бекітілмейтін ажыратқышы» бар аспаптар (қауіпсіз токтату функциясымен):

9109 10 1 0 0 ①

Косу: косу кулпын (10) керсеткі бағытымен жылжытып, батырма ауыстырып косқышты (9) басыңыз.

Өшіру: батырма ауыстырып-қосқышты (9) жіберіңіз.

КАЗАКШАkk

W...RT белгісі бар аспаптар: Кыска мерзімге қосу (қауіпсіз токтату функциясымен)

① 9 ②

Косу: батырма ауыстырып-коскышты (9) алға қарай жылжытыңыз да, содан кейін батырма ауыстырып-коскышты (9) жоғары қарай басыңыз.

Өшіру: батырма ауыстырып-қосқышты (9) жіберіңіз.

W...RT белгісі бар аспаптар: Уздіксіз жұмыс режимі (жабдықталуға байланысты)

9 ① ⑩

Косу: аспапты жоғарыда сипатталғандай қосыңыз. Енді батырма ауыстырып-қосқышты (9) тағы бір рет алға жылжытып және алдыңғы жақ күйінде жіберіп, батырма ауыстырып-қосқышты (9) бекітіңіз (үздіксіз жұмыс режимі).

Өшіру: батырма ауыстырып-қосқышты (9) жоғары қарай басып жіберіңіз.

8.3 Жұмыс бойынша нұсқаулар

Ажарлау және егеукүм қағазымен ажарлау:

Аспапты орташа кушпен крысып, дайындаманың беті қатты қызбайтындай етіп үстіңгі бет бойынша алға-артқа жылжытыңыз.

Сиыра ажарлау: жақсы нәтижеге қол жеткізу үшін 30° - 40° орнату бұрышында жұмыс істеңіз.

Абразивті кесу:

Абразивті кесу кезінде әрдайым қарама-қарсы бағытпен (суретті қараңыз) жұмыс істеңіз. Кері жағдайда аспап кесіктен кенет секіріп шығуы мүмкін. Орташа,

өнделетін материалға жарамды беріліспен жұмыс істеңіз. Қисайтуға, басуға және теңселтуге болмайды.

Сым кылшактармен жұмыс істеу:

Аспапты орташа күшпен крысыңыз.

3-беттегі D суретін караңыз.

• Куат ашасын тартып шығарыңыз.

• Іінтіректің (15) бекіткіш бұрандасын (а) бұрап шығарыңыз. Бұранда мен інтіректі (табақ бөлігімен бірге) шығарып алыңыз да, ары қойыңыз.

• Редуктор корпусының 4 бурандасын (b) бурап шығарыңыз. НАЗАР АУДАРЫНЫЗ! Редуктор корпусын суырып шығармаңыз!

• Редуктор корпусын тарту әрекетінсіз қажетті куйге бураңыз.
• Редуктор корпусының 4 бурандасын (b) бар ирек ойма жінтеріне бурап кіргізіңіз! Тарту моменті = 3,0 Нм +/- 0,3 Нм.
• Інітіректі өз орнына басып тұратын серіппені бүйірге жылжытып, інітіректі (15) (табақ бөлігімен бірге) қайта орнатыңыз және бекіткіш бұрандамен (а) бұрап бекітіңіз. Тарту моменті = 5,0 Нм +/- 0,5 Нм. Інітіректің дұрыс қызмет етіп тұрғанын тексеріңіз: ол серіппе керілісінің астында болуы тиіс.

9. Тазалау

Жұмыс барысында электрлік құралдың ішінде материал бөлшектері жиналуы мүмкін. Бұл электрлік құралдың суытылуын нашарлатады. Ток өткізгіш шөгінді электрлік құралдың қорғайтын окшаулағышын бұзып, ток соғу қаупін тудыруы мүмкін.

Электрлік құралдағы кірді барлық алдыңғы мен артқы желдету саңылаулары арқылы жүйелі түрде, жиі және мұқият сорып немесе құрғақ ауамен үрлеп тазартыңыз. Бүл әрекеттің алдында электрлік құралды қуат көзінен ажыратып, қорғаныш көзілдірік пен респираторды киіп алыңыз.

VTC және ТС электроникасы бар аспаптар:

Электрондык сигналдык индикатор (7) жанып, жуктеме астындағы айналу жилігі төмендейді (W...RT үлгісінде емес). Аспапка түскен жуктеме тым жоғары! Аспапты электрондык сигналдык индикатор сөнгенше бос жүріс күйінде жұмыс істетіңіз.

Аспап жұмыс істемей түр.Электрондық сигналдық индикатор (7) (жабдықталуға байланысты)

жыпылыктайды. Кайта іске қосылудан қорғаныс іске қосылды. Аспаптың қосулы күйінде желілік аша розеткаға салынған немесе электр қуатымен жабдықтау үзілгеннен кейін қалпына келген жағдайда, аспап іске қосылмайды. Аспапты өшіріп қайта қосыңыз.

11. Керек-жарактар

Тек қана түпнұсқа Metabo керек-жарактарын қолданыңыз.

6-бетті караңыз.

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін керек-жарактарды пайдаланыңыз.

А Кескіш деңгелекке арналған қорғаныш қалпақтың қыскышы / абразивті кесуге арналған қорғаныш қалпақ

Кескіш дөңгелектермен, алмасты кескіш дөңгелектермен жұмыс істеуге арналған. Кескіш

дөңгелекке арналған қорғаныш қалпақтың қыскышы орнатылған жағдайда, аспапты абразивті кесу үшін пайдалануға болады.

В Абразивті кесуге арналған ауа тартатын қорғаныш қалпак

Алмасты кескіш деңгелектермен тас тақталарды кесуге арналған. Тиісті сорғыш құрылғының көмегімен тас шаңын кетіруге арналған келте құбыры бар.

С Беттерді ажарлауға арналған ауа тартатын қорғаныш қалпақ

Бетон, жапсарсыз еден, ағаш және синтетикалық материалдарды алмас табақшалы ажарлағыш дөңгелектермен немесе талшықты ажарлағыш дөңгелектермен және арнайы ажарлағыш табақшалармен ажарлауға арналған. Тиісті сорғыш құрылғының көмегімен тас, ағаш және пластик шаңын кетіруге арналған келте құбыры бар. ￥шқынды сору немесе металдарды ажарлау үшін жарамайды.

D Шаңнан қорғайтын сүзгі

Шағын ұялы сүзгі қозғалтқыш корпусының ішіне ірі бөлшектердің кіруіне жол бермейді. Жүйелі түрде шығарып тазалаңыз.

Е Кол корғанысы

Тіреуіш тәрелкемен, тіреуіш ажарлағыш табақшамен, сым қылшақтармен және керамикаға арналған алмасты бұрғылау коронкаларымен жұмыс істеуге арналған.

Кол қорғанысын бүйірлік қосымша түтқыштың астына орнатыңыз.

F Косымша түткышка арналған көп позициялы қапсырма

Эртүрлі түтқыш позицияларына мүмкіндік береді.

Керек-жарактардың толық тізімін www.metabo.com сайтында немесе каталогтен қараңыз.

12. Жөндеу

Электрлік құралда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Бузылған желілік кабельді тек Metabo қызмет көрсету орталығында сатып алуға болатын арнайы, түпнұсқа Metabo желілік кабелімен ауыстыруға рүқсат етіледі.

Metabo филиалына жөндеуді қажет ететін Metabo электрлік құралдарымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

Косалкы бөлшектердің тізімдерін www.metabo.com сайтында жуктеп алуға болады.

13. Коршаган ортаны корғау

Ажарлаудан пайда болатын шанда зиянды заттектер болуы мүмкін, сондықтан оны тиісінше көдеге жарату керек.

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша үлттық ережелерді ұстаныңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқысқа тастамаңыз! Электрлік және электрондық ескі

құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өндеуге жіберілуі тиіс.

14. Техникалық деректер

4-беттегі мәліметтерге түсініктемелер.

Техникалық дамуға қарай өзгерүі мүмкін.

t_max,1 = екі саңылаулы гайка (13) пайдаланылған кезде қысу диапазонындағы алмалы-салмалы құралдың макс. рүқсат етілген қалындығы

t_max,2 = Quick ыспа гайкасы (1) пайдаланылған кезде ысу диапазонындағы алмалы-салмалы құралдың макс. рүқсат етілген қалындығы

t_max,3 = сиыра ажарлағыш дөңгелек/кескіш дөңгелек: алмалы-салмалы күралдың макс. руқсат етілген қалындығы

M = шпиндельдің ирек оймасы

I = ажарлағыш шпиндельдің үзындығы

n^* = бос жүріс күйіндегі айналу жиілігі (макс. айналу жиілігі)

n_V^*=bos jypric kyyindegi aйналу jkiiligi (petteletin)

P_1 = номиналды түтынылатын куат

P_2 = шығысқуа т

m = желілік кабельсіз салмағы

Өлшеу мәндері EN 60745 стандартына сай есептеледі.

□ II корғаныс класындағы аспап

\~ Айнымалы ток

* WE... белгісі бар аспаптар : энергияға толы, жоғары жилікті кедергілер айналу жилігінің шұғыл өзгерістерін тудыруы мүмкін. Олар кедергілер басылған соң жокқа шығарылады.

Берілген техникалық деректерде ұйғарынды ауытқулар болуы мүмкін (жарамды стандарттарға сай).

Эмиссиялық көрсеткіштер

Аталмыш көрсеткіштер электрлік құралдардың эмиссиясын анықтауға және әртүрлі электрлік құралдарды салыстыруға мүмкіндік береді. Пайдалану жағдайына қарай, электрлік құралдың немесе алмалы-салмалы құралдың қүйі шынайы жуктемені көтеруі немесе төмендетуі мүмкін. Жұмыстағы үзілістерді және фазаларды анықтау үшін теменірек жуктемені қамтамасыз етіңіз. Сәйкесінше бейімделген бағаға сай

КАЗАКШАkk

пайдаланушы үшін қорғаныс шараларын, мысалы, ұйымдастыру шараларын анықтаңыз.

Дірілдің жалпы көрсеткіші (уш бағыттың векторлық қосындысы) – EN 60745 стандартына сай аныкталады:

a_h, SG = дірілдін эмиссиялык көрсеткіші (үстіңгі беттерді ажарлау)

a_h, DS = дірілдің эмиссиялық көрсеткіші (тіреуіш ажарлағыш табақшамен ажарлау)

a_h,P = дірілідін эмиссиялық көрсеткіші (жылтырату)

K_h,SG/DS/P = дәлсіздік (діріл) Улгілі А өлшемді дыбыс деңгейі:

L_pA = дыбыстык кысым деңгейі L_WA = дыбыстык куат деңгейі K_pA, K_WA = дәлсіздік

Жұмыс барысында шуыл деңгейі 80 дБ(А) шамасынан асуы мүмкін.

Корғаныш күлакқап тағыңыз!

EAC

Сатып алушыға арналған ақпарат:

Сэйкестік сертификаты:

№ ТС RU С-ДЕ.БЛ08.В.00909, жарамдылық мерзімі: 26.10.2017 ж. - 25.10.2022 ж., «Ивановский Фонд Сертификации» ЖШҚ, «ИВАНОВО-СЕРТИФИКАТ» өнімдерді сертификаттау органы берген; Мекенжайы (занды және нақты мекенжайы): 153032, Ресей Федерациясы, Ивановская обл., Иваново қ, Станкостроитель көшесі, №1 үй; тел. [phone]; факс [phone]; E-mail: [e-mail]; Аккредитация аттестаты № RA.RU.11БЛ08, 24.03.16 ж. Аккредитация бойынша федералдық қызметпен берілген

Өндіруші ел: Германия

Өндіруші (өндіруші зауыт):

"Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Ресейге импорттаушы: ЖШК «Метабо Евразия» Ресей, 127273, Мәскеу Березовая аллея көшесі, № 5 а, 7-құрылыс, 106- кеңсе тел.: [phone]

Өндірілген күні құралдың тақтайшасында көрсетілген 10 таңбалық сериялық нөмірінде шифрланған. 1-сан жылды білдіреді, мысалы, «4» саны өнім 2014 жылы өндірілгенін білдіреді. 2- және 3-сан өндірілген жылдағы ай санын білдіреді, мысалы, «05» - мамыр айы.

Өнімнің жарамдылық мерзімі 7 жылды құрайды. Өндірілген күннен кейін 5 жыл сақтауда түрған жағдайда алдын ала тексерместен пайдалану ұсынылмайды (өндірілген күнін жапсырмадан қараңыз).

1. Аксессуарлар бөлүмүн да караңыз!

шифрленген. 1-сан жылын билдирет, мисаль
