LIETOŠANAS INSTRUKCIJA WEP 17-125 Quick METABO

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šīs leņka slīpmašīnas, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehnisko dokumentāciju *4) skatiet 4. lappusē.

2. Paredzētais pielietojums

Izmantojot, Metabo oriğinâlos piederumus, lenka slīpmašinas ir piemērotas slīpešanai, slīpešanai ar smilšpapīru, darbam ar stieplu sukām un metāla, betona, akmens un līdzīgu materiālu griešanai, neizmantojot ūdeni.

WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT ir piemērots ari vieglas pulēšanas darbiem. Sarežgītiem pulēšanas darbiem nepārtrauktas darbības režimā ieteicams izmantot mūsu lenka pulēšanas mašinu.

Ierīces, kas markētas ar apzīmējumu WEV..., ir īpaši piemērotas darbam ar drāšu sukām, jo aprīkotas ar īkškratu ātruma regulēšanai.

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Ir jāievēro vispārpienemtie negadījumu novēršanas noteikumi un komplektā ar ierīci iekļautā drošības informācija.

3. Vispārējas drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām teksta dalām, kas apzīmētas ar šo simbolu!

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus un instrukcijas. Visu droši

brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas trieciju, izraisīt aizdegšanos un/vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.

4. īpašās drošības instrukcijas

4.1 Vispārīgie drošības norādījumi slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stieplu sukām un griešanai:

Pielietojums

a) Šis elektroinstruments ir izmantojams kā slīpētājs, slīpētājs ar smilšpapīra ripu, stieplu suka un slīpmašina griešanas darbiem. Lūdzam ievērot visus drošības norādījumus, instrukcijas, attēlojumus un datus, kurus saņemsiet kopā ar ierīci. Ja netiks ievēroti turpmāk minētie norādījumi, var tikt izraisīts elektriskais trieciens, ugunsgrēks un/vai nopietni savainojumi. WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT iespējams izmantot arī kā pulēšanas mašīnu.

b) Šis elektroinstruments nav paredzēts pulēšanai. Izmantojot elektroinstrumenti neatbilstošam pielietojumam, var izraisīt apdraudējumus un savainojumus. (Neattiecas uz modeliem WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT).

c) Aizliegts izmantot piederumus, kurus ražotājs nav paredzējis un ieteicis izmantot kopā ar šo elektroinstrumentu. Fakts, ka piederumu var piestiprināt elektroinstrumentam, nav garantija, ka iespējama droša pielietošana.

d) Piederuma piełaujamajam apgriezienu skaitam ir jābūt vismaz tikpat lielam kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Piederumi, kas griežas ātrāk, var saplīst un daļas var aizlidot uz visām pusēm.

e) Piederuma ārējam diametram un biezumam ir jāatbilst izmēriem, kas norādīti saistībā ar elektroinstrumentu. Nepareiza izmēra piederumi var būt nepietiekami nosegti vai nebūt kontrolējami.

f) Piederumiem ar vītņu ieliktni ir precīzi jāder uz slīpēšanas vārpstas vītnes. Piederumiem, kas uzmontējami ar atloka palīdzību, cauruma diametram ir jāatbilst atloka diametram, kurā tie tiks iestiprināti. Piederumi, kas nav precīzi iestiprināti elektroinstrumentā, rotē nevienmērīgi, ħoti stipri vibrē un var sekmēt kontroles zaudēšanu pār darbarīku.

g) Neizmantot bojātus elektroinstrumentus. Pirms katras piederumu izmantošanas reizes nepieciešams pārbaudīt, piemēram, škīvjveida slīpripas, vai tām nav atlūzušas daļas vai plaisas, kā arī pārbaudīt nodiluma līmeni vai izteiktas nolietojuma pazīmes. Stieplu sukām nepieciešams pārbaudīt, vai nav trūkstošas vai salūzušas stieples. Ja elektroinstruments vai piederums ir nokritis, nepieciešams pārbaudīt, vai nav bojājumu, vai izmantojiet nebojātu piederumu. Ja piederums ir pārbaudīts un ievietots instrumentā, tuvumā esošajām personām un instrumenta lietotājam ir nepieciešams uzturēties ārpus rotējošā elektroinstrumenta darbības zonas. lerīce ir jāļauj vienu minūti darboties ar maksimālo apgriezienu skaitu. Bojāti piederumi parasti salūzt šajā testēšanas laikā.

h) Valkāt individuālos aizsardzības līdzekļus. Atkarībā no pielietojuma veida, izmantojiet pilno sejas masku, acu aisargpiederumus vai aizsargbrilles. Ciktāl nepieciešams, valkājiet

preptuteklu masku, dzirdes aizsarglīdzeklus, aizsargcimdus vai īpašu priekšautu, kas aizsargā no smalkajām daļinām, kas izdalās no materiāla un slīpēšanas laikā. Acis ir nepieciešams pasargāt no daļinām, kas veidojas dažāda pielietojuma ietvaros un izplatās pa visu darba zonu. Preptuteklu maskas un respiratori filtrē puteklus, kas veidojas darba laikā. Ja tiksiet ilgstoši pakļauti lielam troksnim, tas var radīt kaitējumu dzirdei.

i) Ja telpā ir citas personas, nodrošiniet, lai tās uzturās drošā attālumā no Jūsu darba zonas. Ikvienai personai, kura ienāk darba zonā, nepieciešams valkāt individuālos aizsardzības līdzekļus. Atlūzušas daļas no veidgabaliem vai salūzuši piederumi var aizlidot pa gaisu un izraisīt savainojumus ārpus tiešās darba zonas.
j) Ja veicamo darbu laikā pastāv risks, ka elektroinstruments var skart slēptus elektrības vadus vai paša barošanas kabeli, satveriet instrumentu tikai aiz izolētajiem rokturiem. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizolētās metāla daļas ari var nonākt zem sprieguma un lietotājs var saņemt elektriskās strāvas triecienu.
k) Turiet barošanas kabeli drošā attālumā no elektroinstrumenta rotējošām daļām. Ja zaudēsiet kontroli pār ierīci, var tik pāršķelts vai skarts barošanas kabelis un Jūsu plauksta vai roka var nonākt rotējošajā instrumentā.
1) Nekad nenovietojiet elektroinstrumentu malā, kamēr tas nav pilnībā apstājies. Rotējošais elektroinstruments var nonākt saskarē ar pamatni, uz kuru to novietot, tādējādi Jūs varat zaudēt kontroli pār instrumentu.
m) Elektroinstruments nedrīkst darboties, kamēr pārvietojaties ar to rokās. Rotējošais elektroinstruments var nejauši saskarties ar Jūsu apgērbi un instruments var ieurbties Jūsu kermenī.
n) Regulāri iztīriet elektroinstrumenta ventilācijas atveres. Gaisa pūtējs ilevelk puteklus korpusā un liels metāla puteklu daudzums var izraisīt elektriskā trieciena apdraudējumu.
o) Neizmantot elektroinstrumentu degošu materiālu tuvumā. Dzirksteles var aizdedzināt šādus materiālus.
p) Neizmantot piederumus, kam nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai citu škidru dzesēšanas līdzekļu izmantošanas var izraisīt elektrisko triecienu.

4.2 Pretsitiens un atbilstošie drošības norādījumi

Pretsistiens ir pēkšna reakcija, kas rodas, ja piederums ir aizkēries vai noblokejies piederums, piemēram, slīpripa, škīvjveida slīpripa, stieplu suka utt. Aizkeršanās vai noblokešanās izraisa elektroinstrumenta tūlītēju apstāšanos. Tā rezultātā nekontrolēts elektroinstruments paātrināti darbojas pretēji piederuma rotēšanas virzienam blokētajā vietā.

Piemēram, ja slīpripa ir aizkērusies vai noblokejusies veidgabalā, slīpripas mala, kas iestrēgusi veidgabalā, var nolūzt vai izraisīt pretsitienu. Tas nozīmē, ka slīpripa virzīsies operatora virzienā vai pretējā virzienā, atkarībā no slīpripas rotācijas virziena blokētajā vietā. Procesa laikā slīpripas var arī salūzt.

Pretsietiens ir elektroinstrumenta nepareizas vai klūdainas pielietošanas rezultāts. To iespējams novērst, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.

a) Satveriet cieši elektroinstrumentu un novietojiet kermani un rokas tā, lai būtu iespējams novērst pretsitienus. Vienmēr izmantot papildu rokturi, ja tāds pieejams, lai maksimālās darbības jaudas laikā būtu maksimālā kontrole pār pretsitienu vai reakcijas momentiem. Pretisitienu un reakcijas momentu ietekmi iespējams novērts, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.
b) Nekad nelikt rokas rotējošā elektroinstrumenta tuvumā. Pretistiena gadījumā instruments var pārvirzīties pāri Jūsu rokaī.
c) Ar kernenii izvairīties no zonas, kurā elektroinstruments tiek virzīts pretsitiena gadījumā. Pretsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas rotācijas virzienam blokētajā vietā.
d) Īpaši uzmanīgi nepieciešams strādāt stūru, asu malu un tml. vietās. Nepieciešams novērst iespēju, ka piederumi veidagbalā iestrēgst vai no tā atlec. Apstrādājot stūrus, asas malas vai atlecot, rōtejošajam piederumam ir raksturīgi iestrēgt. Šādi tiek izraisīta kontroles zaudēšana vai pretsitiens.
e) Neizmantot kežu vai zobotu slipripu. Šādi piederumi bieži vien izraisa pretsitienu vai kontroles zaudēšanu pār elektroinstrumentu.

4.3 Īpaši drošības norādījumi slīpēšanai un griešanai:

a) Izmantojiet tikai elektroinstrumentam apstiprinātu slīpripu un tai paredzēto aizsargapvalku. Slīpripas, kas nav paredzētas elektroinstrumentam, var nebūtu iespējams pietiekami aizsegt un tādēl tās nav drošas.
b) Izliektas slīpripas nepieciešams uzlikt tā, lai slīpēšanas virsma atrastos zem aizsargapvalka malas. Nepareizi uzliktu slīpripu, kas izvirzās pāri aizsargapvalka malai, nav iespējams atbilstoši aizsegt.
c) Aizsargapvalkam jābūt droši uzliktam elektroinstrumentam un maksimālās drošības nolūkā iestatītam tā, lai operatoram būtu redzama tikai pati mazākā slīpripas daļa. Aizsargapvalks palīdz pasargāt operatoru' no atlūzušām daļā, nejaušu saskari ar slīpripu, kā ari dzirkstelēm, kas varētu aizdedzināt apgērbu.
d) Slīpripas atļauts izmantot tikai ieteiktajiem pielietojuma veidiem. Piemēram, ir aizliegts slīpēt ar griezejdiska sānu virsmu. Griezejdiski ir paredzēti materiāla nogriešanai, izmantojot diska malu. Piemērojot spēku no sāna, šie diski var salūzt.
e) Vienmēr izmantojiet izvēlētajai slīpripai atbilstoša izmēra un formas nebojātus

LATVISKIIv

piespiedējatlokus. Piemēroti atloki atbalsta slīpripu un mazina iespēju, ka tā salūzt. Griezējdiskiem paredzētie atloki var atšķirties no atlokiem, kas paredzēti citām slīpripām.

f) Neizmantot nolietotas slīpripas, kas paredzētas lielākiem elektroinstrumentiem.

Lielākiem elektroinstrumentiem paredzētas slīpripas nav piemērotas lielam apgriezienu skaitam, kādu pielieto maziem elektroinstrumentiem, un tādēl tās var salūzt.

4.4 Vēl papildus drošības norādījumi griešanai:

a) Izvairieties no griezējdiska noblokešanās vai pārāk liela piespiešanas spēka. Neveikt pārāk dzilus iegriezumus. Griezējdiska pārslodze palielina tā noslodzi un iespeju deformēties vai noblokeṭies un tādējādi paaugstina pretistiena vai diska salūzšanas risku.

b) Izvairieties uzturēties griezējdiska rotācijas zonas priekšā vai aizmugurē. Ja virzāt griezējdisku veidgabalā prom no sevis, pretsitiena gadījumā elektroinstruments ar rotējošo disku var tikt uzmests Jums tieši virsū.

c) Gadījumā, ja griezejdisks iestrēgst vai ja pārtraucat darbu, izslēdziet ierīci un turiet to mierīgi, līdz tā pilnībā apstājas. Nekad nemēginiet izvilkt no griezuma vietas vēl rotējošu griezejdisku, citādi var izraisīties pretsitiens. Nosakiet un novērsiet iestrēgšanas iemeslu.

d) Neieslēdziet elektroinstrumentu no jauna, kamēr tās vēl atrodas veidgabalā. Vispirms ľaujiet griezējdiskam sasniegt maksimālo apgriezienu skaitu un tikai pēc tam uzmanīgi turpiniet veikt griešanu. Pretējā gadījumā disks var iekerties, izlekt no veidgabala vai izraisīt pretsitienu.

e) Atbalstiet plāksnes vai lielu veidgabalus, lai mazinātu pretsitiena risku, ko varētu izraisīt iestrēdzis griezējdisks. Lieli veidgabali var izliekties dēļ sava svara. Veidgabals atbalstāms abās diska pusē, turklāt, gan griešanas vietas tuvumā, gan malā.

f) Esiet īpaši uzmanīgi ar "kabatveida griezumiem" esošajās sienas vai citās nepārredzamās vietās. levirzītais griezējdisks var izraisīt pretsitienu, ja tiek griezti gāzes vai ūdens cauruļvadi, elektrības vadi vai citi objekti.

4.5 Īpaši drošības norādījumi slīpējot ar smilšpapīra ripām:

a) Neizmantot lielāka izmēra slīpripas. Rūpīgi ievērojiet ražotāja norādījumus saistībā ar slīpripu izmēru. Slīpripas, kas izvirzās pāri škīvjveida slīpripai, var izraisīt savainojumus, kā ari noblokešanos, ripu saplīšanu vai pretsitienu.

4.6 Vienīgi modeliem WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT: uz pulēšanas darbiem attiecināmā drošības informācija:

Nepieļaujiet, lai no pulēšanas uzmavas brīvi nokarātos kādas daļas vai uzmavas

stiprināšanas virves. lelociet vai nogrieziet lieko stiprināšanas virvju daļu. Stiprināšanas virves, kas brīvi nokarājas un ārba laikā griežas, var aptīties ap jūsu pirkstiem vai apstrādājamo materiālu.

4.7 Īpaši drošības norādījumi darbam ar stieplu sukām:

a) levērojiet, ka stieplu sukas zaudē stieples daļas ari ikdienišķos darba apstāklos.
Nepārslogojiet stieples ar pārāk lielu piespiešanas spēku. Prom lidojošas stieplu daļas var viegli iedurties apgērbā un/vai ādā.
b) Ja ir ieteikts izmantot aizsargapvalku, novërsiet iespëju, ka aizsargapvalks saskaras ar stieplu suku. Piespiešanas un centrbëdzes spëka iëtekmë škivjveida un kausveida sukas var palielinät savu diametru.

4.8 Papildu drošības norādījumi:

BRĪDINĀJUMS! – Vienmēr valkājiet aizsargbrilles!

Izmantot elastīgus starpslāņus, ja tādi nodrošināti līdz ar slīpēšanas piederumu un ja tādas prasības minētas instrukcijā.

levērot instrumenta vai piederumu ražotāja norādījumus! Sargāt ripas no taukvielām un triecieniem!

Slīpripas uzglabājamas un izmantojamas rūpīgi atbilstoši ražotāja norādījumiem.

Nekādā gadījumā neizmantojiet griezējripas raupjās slīpēšanas darbiem! Neradiet sānisku spiedienu uz griezējripām.

Veidgabalam ir jābūt novietotam stingri, stabili un nodrošināti pret izslīdēšanu, piemēram, izmantojot spriegošanas iekārtas. Lielus veidgabalus nepieciešams pietiekami atbalstīt.

Ja izmanto piederumus ar vītnu ieliktni, vāprstas gals nedrīkst pieskarties slīpēšanas instrumenta perforētajai pamatnei. Pievērst uzmanību tam, lai vītne piederumā ir pietiekami gara, lai atbilstu vārpstas garumam. Piederuma vītnei ir jāatbilst vārpstas vītnei. Piederuma vītnei ir jāatbilst vārpstas vītnei. Skat. 4.-5. lpp. un 14. nodalu „Tehniskās specifikācijas”.

leteicams izmantot stacionāru nosūkšanas iekārtu. Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas robežvērtību maks. 30 mA. Ja lenķa slīpmašīnu ir izslēdzis noplūdes strāvas aizsargslēdzis, mašīnu nepieciešams pārbaudīt un iztīrīt. Sk. nodaļu 9. Tīrīšana.

Aizliegts izmantot bojātus, neapaļus vai vibrējošus instrumentus.

Izvairīties no gāzes vai ūdens caurulvadu, elektrības vadu un nesošos sienu (statikas) bojājumiem.

Pirms veikt jebkādus iestatīšanas, piederumu nomainas vai tehniskās apkopes darbus, izvelciet spraudni no kontaktligzdas.

Metabo S-automatic drošības sajūgs. Ja aktivizējies aizsargsavienojums, mašina nekavējoties jāizslēdz!

Bojātu vai saplaisājušu papildu rokturi ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās papildu rokturis.

Bojātu vai saplaisājušu aizsargapvalku ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās aizsargapvalks.

Nostipriniet mazus veidgabalus. Piemēram, iespīlējiet ar skrūvspīlēm.

Putekļu iedarbības samazināšana

BRĪDINĀJUMS! - Atseviški putekli, kas veidojas, slīpējot ar smilšpapīru, zāgējot, slīpējot, urbjot un veicot citus darbus, satur kīmiskas vielas, par kurām ir zināms, ka tās ir kancerogēnas, var izraisīt iedzimtas anomālijas vai kaitēt reproduktīvajai sistēmai. Daži šo kīmisko vielu piemēri:

- svin's no svinu saturoša pārklājuma,

- minerālvielas saturoši putekļi no būvķieģeļiem, cementa un citiem būvniecības materiāliem un

- arsēns un hroms no kīmiski apstrādāta kokmateriāla.

Risku līmenis atškiras atkarībā no slodzes, proti, atkarībā no tā, cik bieži veicat attiecīgos darbus. Lai mazinātu slodzi, ko izraisa attiecīgās kīmiskās vielas: vienmēr strādājiet labi ventilētās vietās un valkājiet apstiprinātus individuālās aizsardzības līdzekļus, piemēram, preputekļu maskas, kas ir īpaši paredzētas mikroskopisku daļinņu izfiltrēšanai.

Tas attiecas uz putekliem no citiem darba materiāliem, piemēram, atseviškiem koksnes veidiem (piemēram, ozola vai dižskābārža putekli), metāliem, azbesta. Citas zināmas slimības ir, piemēram, alerģiskas reacijas, elpceļu slimības. Nepieļaujiet putekļu iekļūšanu organismā.

levērojiet atbilstošās direktīvas un valsts noteikumus attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības, utilizācijas noteikumus).

Nodrošiniet daļinų savākšanu avota tuvumā, nepieļaujiet to nokļūšanu apkārtējā vidē.

Izmantojiet konkrētam darbam piemērotus piederumus. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks dalīņu daudzums.

Izmantojiet piemērotu putekļu savākšanas ierīci.

Puteklu ietekmi palīdzēs samazināt šie pasākumi:

- nevērsiet izplūstošo daļinu un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem;

- izmantojiet skaidu/puteklu savākšanas ierīci un/vai gaisa attīrītājus;

- nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā.

- Izsūciet aizsargapgērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apgērbu, nopūšot to ar gaisu, izdauzot vai izsukājot.

5. Pārskats

Skat. 2. lappusi.

1 ātrās uzstādīšanas fiksējošais uzgrieznis *

2 balstatloks

3 vārpsta

4 vārpstas fiksācijas poga

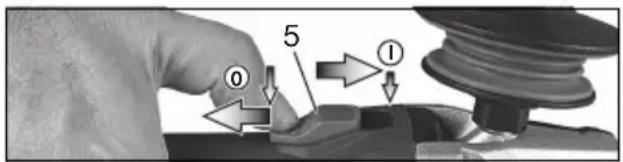

5 bīdāmais pārslēdzējs ieslēgšanai/izslēgšanai *

6 rokturis

7 elektroniskās sistēmas signāla indikators *

8 regulators apgriezienu skaita iestatīšanai *

9 palaidējslēdzis *

10 sprūdmehānisms aizsardzībai pret ieslēgšanos *

11 papildrokturis/papildrokturis ar vibrāciju slāpētāju *

12 aizsargapvalks

13 divtapu atslēgas uzgrieznis *

14 divtapu atslēga *

15 aizsargierīces stiprinājuma svira

* atkarībā no aprīkojuma / nav iekļauts piegādes komplektācijā

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas spriegun

frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenerģijas padevei.

Vienmēr pieslēgt noplūdes strāvas (FI)

aizsargslēdzi (RCD) ar aktivizešanas strāvas robežvērtību maks. 30 mA.

6.1 Papildu roktura uzmontēšana

Strādāt tikai ar uzmontētu papildu (11) rokturi!

Stingri ieskrūvēt papildu rokturi mašīnas

kreisajā vai labajā pusē.

6.2 Aizsargapvalka uzmontēšana

Drošības nolūkos izmantojiet tikai

attiecīgajam slīpēšanas instrumentam

atbilstošu aizsargapvalku! Sk. arī nodalu 11. Piederumi!

Aizsargapvalks slīpēšanai

Paredzēts darbam ar rupjslīpēšanas ripām, lameļu škīvjveida ripām, dimanta griezējdiskiem.

Sk. 3. lpp., C att.

• Nospiest sviru (15) un turēt nospiestu. Uzlikt aizsargapvalku (12) norādītajā pozīcijā.
• Atlaist sviru un pagriezt aizsargapvalku tā, lai svira nofiksējas.
• Nospiest sviru un pagriezt aizsargapvalku tā, lai aizsegtā daļa ir pavērsta pret lietotāju.
• Pārbaudīt, vai apvalks ir droši nofiksējies: svirai ir jābūt labi nofiksētai un aizsargapvalks nedrīkst pagriezties.

Izmantot tikai tādus piederumus, kas uzmontētā stāvoklī ir vismaz par 3,4 mm mazāki par aizsargapvalku.

(Atvienojiet, veicot šīs

norādes apgrieztā secībā).

LATVISKIIv

7. Slīpripas montāža

Pirms visa veida aprīkošanas darbiem: izvilkt kontaktdakšu no kontaktligzdas. Mašīnai izslēgtai un vārpsta nedrīkst darboties.

Darbam ar griezējdiskiem drošības nolūkos ir nepieciešams izmantot aizsargapvalku ējdiskiem (sk. nodalu 11. Piederumi).

7.1 Vārpstas fiksācija

- lespiest vārpstas fiksācijas pogu (4) un manuāli pagriezt vārpstu (3), līdz dzirdami nofiksējas vārpstas fiksācijas poga.

7.2 Slīpripas uzlikšana

Sk. 2. lpp., A att.

• Uzlikt vārpstai balstatloku (2). Atloks ir novietots pareizi, ja to nav iespējams uz vārpstas pagriezt. Vienīgi modelim W 9-100: izmantojot divtapu atslēgu, uzskrūvējiet balstatloku uz vārpstas tā, lai nelielais apcilnis (ar 16 mm diametru) atrastos uz augšu.
• Uzlikt šlipripu uz balstatloka (2). Slipripai ir vienmērīgi jāpieguļ balstatlokam.

7.3 Ātrās uzstādīšanas fiksējošā uzgriežna nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma)

Ātrās uzstādīšanas fiksējošā uzgriežņa (1) nostiprināšana:

Ātrās uzstādīšanas fiksējošo uzgriezni (1) uzstādiet vienīgi instrumentiem, kas aprīkoti etabo Quick sistēmu. Sos instrumentus ējams atpazīt pēc sarkanās vārpstas fiksācijas s (4), uz kuras ir „M-Quick” logotips.

Ja piederums spriegošanas zonā ir biezāks par 7,1 mm, nedrīkst izmantot ātrās

uzstādīšanas fiksējošo uzgriezni! Tādā gadījumā izmantojiet divtapu atslēgas uzgriezni (13) un divtapu atslēgu (14).

• Nofiksēt vārpstu (sk. nodalu 7.1).
• Novietojiet ātrās uzstādīšanas fiksējošo uzgriezni (1) uz vārpstas (3) tā, lai 2 izcilņi saslēgtos ar vārpstas 2 gropēm. Sk. attēlu, 2. lpp.
• Pie apskavas manuāli pievilkt ātrās uzstādīšanas fiksējošo uzgriezni pulksteņa rādītāju kustības virzienā.
• Spēcīgi pagriežot slīpripu pulksteņa rādītāju kustības virzienā, pievilkt ātrās uzstādīšanas fiksējošo uzgriezni.

Ātrās uzstādīšanas fiksējošā uzgriežņa (1) atskrūvēšana:

M-Quick vārpstas fiksācijas pogu (4) vārpstas apturēšanai drīkst izmantot vienīgi gadījumos,

kad ir uzstādīts ātrās uzstādīšanas fiksējošais uzgrieznis (1)!

• Pēc izslēgšanas piederums turpina rotēt inerces ietekmē.
• Piespiediet M-Quick vārpstas fiksācijas pogu (4) tieši pirms slīpripas apstāšanās. Ātrās uzstādīšanas fiksējošais uzgrieznis (1)

atskrūvēsies patstāvīgi par aptuveni pusapgriezienu, un to iespējams atvienot, nepiemērojot lielas pūles un neizmantojot instrumentus.

7.4 Divtapu atslēgas uzgriežna nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma)

Divtapu atslēgas uzgriežna (13) nostiprināšana:

Divtapu atslēgas uzgriežna 2 puses atškiras. Divtapu atslēgas uzgrieznis ir uzskrūvējams uz vārpstas šādi:

Sk. 2. lpp., B att.

- X) Plānām slīpripām:

Divtapu atslēgas uzgriežna apcilnis (13) ir pavērsts uz augšu, lai varētu droši iespīlēt plāno slīpripu.

Y) Biezām slīpripām:

Divtapu atslēgas uzgriežna apcilnis (13) ir pavērsts uz leju, lai varētu spriegošanas uzgriezni droši uzlikt vārpstai.

Z) Vienīgi modelim W 9-100:

Divtapu atslēgas apcilnis ir pavērsts uz leju un/vai plakanā virsma ir pavērsta uz augšu.

- Nofiksēt vārpstu. Izmantojot divtapu atslēgu, pievilkt divtapu atslēgas uzgriezni (13), griežot (14) pulksteņa rādītāju kustības virzienā.

Divtapu atslēgas uzgriežna atskrūvēšana:

- Nofiksēt vārpstu (sk. nodalu 7.1). Izmantojot divtapu atslēgu, atskrūvēt divtapu atslēgas uzgriezni (13), griežot (14) pretēji pulksteņa rādītāju kustības virzienam.

8. Lietošana

8.1 Apgriezienu skaita iestatīšana (atkarībā no aprīkojuma)

Ar regulatoru (8) iestatīt vēlamo apgriezienu skatu. (mazāks skaitlis = zemāks apgriezienu skaits; lielāks skaitlis = augstāks apgriezienu skaits)

Griezējdisks, rupjslīpēšanas ripa, kausiņa formas slīpdisks, dimanta griezējdisks: augsts apgriezienu skaits

Šuka: vidējs apgriezienu skaits

Škīvjveida slīpripa: zems līdz vidējs apgriezienu skaits

Norāde: pulēšanas darbiem iesakām izmantot mūsu lenka pulēšanas mašīnu.

8.2 leslēgšana/izslēgšana

Vienmēr virziet mašīnu, izmantojot abas rokas.

Vispirms ieslēgt, pēc tam pietuvināt piederumu veidgabalam.

Novērst neparedzētu ieslēgšanos: vienmēr izslēgt mašīnu, kad kontaktdakša ir izvilkta no aktligzdas vai ir noticis strāvas padeves vums.

Ilgstošas darbības režīma gadījumā mašīna turpinās darboties, ja būs izkritusi no rokām.

Tādēl mašina vienmēr satverama ar abām rokām

pie attiecīgajiem rokturiem, ir jāienēm drošs kērmeņa stāvoklis un jākoncentrējas darbam.

Izvairīties no iespējas, ka mašina izveido putekļu vai skaidu virpuli vai tās iesūc. Kad na ir izslēgta, novietot to uzglabāšanai tikai kad ir pilnībā apstājies dzinējs.

Mašinas ar bīdāmo pārslēdzēju:

0 5 1

leslēgšana: virziet bīdāmo pārslēdzēju (5) uz priekšu. Ilgtermiņa darbības režīmam to jāvirza uz leju, līdz tas nofiksējas.

Izslēgsana: spiest uz bīdāmā pārslēdzēja (5) aizmugurējo galu un tad atlaist.

Ierīces ar lāpstinveida slēdzi (ar drošības funkciju):

9109 10 1 0 ①

leslēgšana: virziet ieslēgšanās blokēšanas slēdzi (10) bultiņas virzienā un piespiediet palaidējslēdzi (9).

Izslēgšana: atlaist (9) palaidējslēdzi.

lerīces ar apzīmējumu W...RT: momentieslēgšana (ar drošības funkciju)

① 9 ②

leslēgšana: virziet palaidējslēdzi (9) bultiņas virzienā un spiediet palaidējslēdzi (9) uz augšu.

Izslēgšana: atlaist (9) palaidējslēdzi.

Ierīces ar apzīmējumu W...RT: Nepārtrauktās darbības režīms (atkarībā no funkcijām)

9 ① ①

leslēgšana: ieslēdziet ierīci, kā aprakstīts iepriekš. Pēc tam vēlreiz virziet palaidējslēdzi (9) uz priekšu un atlaidiet to, kad ir sasniegta galējā pozīcija, lai nofiksētu palaidējslēdzi (9) (nepārtrauktas darbības režīms).

Izslēgsana: virziet palaidējslēdzi (9) uz augšu un atlaidiet to.

8.3 Darba norādījumi

Slīpēšana un slīpēšana ar smilšpapīru:

Mēreni piespiest mašīnu un virzīt turp un atpakal pa virsmu, lai veidgabala virsma nesakarstu.

Rupjslīpēšana: Īai iegūtu labu darba rezultātu, strādāt ar iestatīto darba lenķi diapazonā 30° - 40°.

Griešana:

Griežot, vienmēr strādāt ar pretēju rotācijas virzienu (sk. attēlu). Pretējā gadījumā pastāv risks, ka mašina nekontrolēti izlec no griezuma vietas. Strādāt, mēreni bīdot uz priekšu

atbilstoši apstrādājamajam veidgabalam. Nesaliekt, nespiest, nesvārstīt.

Darbs ar stieplu sukām:

Mēreni piespiest mašīnu.

8.4 Reduktora korpusa pagriešana

Sk. 3. lpp., D att.

• Atvienojiet iekārtu no strāvas avota.
• Atskrūvējiet sviras (15) stiprinātājskrūvi (a). Atvienojiet skrūvi un sviru (kopā ar tās metāla loksni) un novietojiet malā.
• Atskrūvējiet 4 reduktora korpusa skrūves (b). UZMANĪBU! Nenonemiet reduktora korpusu!
• Pagrieziet reduktorá korpusu vēlamajā požīcijā, nenonemot to.
• leskrūvējiet 4 reduktora korpusa skrūves (b) pieejamajās vītnēs! Pievilkšanas griezes moments = 3,0 Nm +/- 0,3 Nm.
• Pavirziet sānis atsperi, kas notur sviru tās pozīcijā, uzstādiet atpakal sviru (15) (kopā ar metāla loksnì) un nofiksējiet ar stiprinātājskrūvi (a). Pievilkšanas griezes moments = 5,0 Nm +/- 0,5 Nm. Pārbaudiet, vai svira darbojas pareizi: tai ir jābūt atsperes nospriegotai.

9. Tīrīšana

Apstrādes laikā, elektroinstrumenta iekšienē var veidoties smalkas daļiņas. Tas ietekmē elektroinstrumenta dzesēšanas procesu. Vadītspējīgi nosēdumi var ietekmēt elektroinstrumentu aizsargājošo izolāciju un izraisīt elektroapdraudējumus.

Regulāri, bieži un rūpīgi izsūciet elektroinstrumentu caur ventilācijas atverēm vai izpūtiet ar sausu gaisu. lepriekš atvienot elektroinstrumentu no energopadeves un darba laikā valkāt aizsargbrilles un pretputekļu masku.

10. Traucējumu novēršana

Ierīces, kas aprīkotas ar VTC- un TC- elektroniku:

leslēdzas elektroniskais signāla indikators (7), un samazinās slodzes ātrums (neattiecas uz W...RT).

Noslogojums ir pārāk augsts! Darbiniet ierīci tukšgaitā, līdz izslēdzas elektroniskais signāla indikators.

lerīce nesāk darboties.Mirgo elektroniskais signāla indikators (7) (atkarībā no modela). Aktivizējusies

aizsardzības pret atkārtotu ieslēgšanos drošības

LATVISKIIv

ietaise. Ja kontaktdakša ir iesprausta, kamēr mašīna bijusi ieslēgta, vai pēc pārrāvuma ir atjaunojusies strāvas padeve, mašīna neieslēgsies. Mašīnu nepieciešams izslēgt un no jauna ieslēgt.

11. Piederumi

Izmantojiet tikai Metabo oriğinâlos piederumus. Skat. 6. lappusi.

Lietojiet tikai tādus piederumus, kas atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.

A Griezējdisku aizsargapvalka skava/aizsargapvalks griešanai

Paredzëts darbam ar griezëjdiskiem, dimanta griezëjdiskiem. Izmantojot griezëjdisku aizsargapvalka skavu, aizsargapvalks top par aizsargapvalku griešanai.

B Aizsargapvalks ar puteklu novadīšanas sprauslu abrazīvajai griěšanai

Paredzēts darbam ar dimanta griezējdiskiem, respektīvi, akmens plākšņu sadalīšanai. Ar īscauruli akmens putekļu nosūkšanai ar atbilstošu nosūcēju.

C Aizsargapvalks ar putekļu novadīšanas sprauslu virsmu slīpēšanai

Paredzēts betona, klona, koka un plastmasas slīpēšanai ar dimanta kausveida diskiem un/vai škiedru diskiem un atbilstošām škīvjveida slīpripām. Aprīkots ar sprauslu akmens, koka un plastmasas putekļu novadīšanai, izmantojot piemērotu putekļu savākšanas ierīci. Nav piemērots dzirksteļu tveršanai vai metāla slīpēšanai.

D Puteklu filtrs

Smalkā tīkla filtrs novērš raupju daļinų iekļūšanų motora korpusā. Regulāri atvienojiet un iztīriet.

E Roku aizsardzība

Paredzēts darbam ar balsta diskiem, škīvjveida slīpripām, stieplu sukām un fližu dimanta kronurbjiem.

Uzlikt roku aizsargelementu zem sānu papildu roktura.

F Vairāku pozīciju stienis sānu rokturim

Lauj iestatīt rokturi vairākās pozīcijās.

G Sānu rokturis uzstādīšanai uz stieņa

Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai katalogā.

12. Remonts

Elektroinstrumentu remontu drīkst veikt TIKAI kvalificēti elektriķi!

Bojātu strāvas kabeli drīkst nomainīt vienīgi pret īpaši izstrādātu, originālu Metabo strāvas kabeli, kas pieejams vienīgi Metabo servisa centrā.

Ja Jūsu Metabo elektroinstrumentam nepieciešams remonts, lūdzu, sazinieties ar Metabo apkalpošanas centru. Adreses skatiet vietnē www.metabo.com.

Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com.

13. Vides aizsardzība

Slīpēšanas putekļi, kas veidojas darba laikā, var saturēt kaitīgas vielas: utilizēt atbilstoši prasībām.

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

Attiecas tikai uz ES valstīm: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas Direktīvu 2012/19/EK par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

14. Tehniskās specifikācijas

1. lappusē norādīto specifikāciju paskaidrojumi. Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

∅ = piederuma maks. diametrs

$$ \begin{array}{l} \begin{array}{l l} \mathrm{t} _ {\max, 1} & = \text { piederuma maks. pie } \text { laujamais } \ & \text { biezums iespilēšanas zonā,ja } \ & \text { izmanto divtapu atslēgas uzgriezni } \ & (1 3) \end{array} \ \begin{array}{l l} \mathrm{t} _ {\max, 2} & = \text { p i e d e r u m a m a k s . p i e l a u j a m a i s } \ & \text { b i e z u m s i e s p i l e s h a n s z o n \bar {a } , j a} \ & \text { i z m a n t o \bar {a } trās u z s tādīšanas fiksejošo} \ & \text { u z griezni(1) } \end{array} \ \begin{array}{l l} \text {t} _ {\max, 3} & = \text {rupjslipešanas ripa / griezejdisks:} \ & \text {piederuma maks. pieļaujamais} \ & \text {biezums} \end{array} \ \end{array} $$

$$ M = \text { vārpstas vītne } $$

$$ l = \text { s l i p e s a n a s v a r p s t a s g a r u m s } $$

$$ \begin{array}{c} n ^ {*} = \text { apgriezienu skaits tukšgaitā } \ (\text { maksimālais apgriezienu skaits }) \end{array} $$

$$ n _ {V} ^ {*} = \text { apgriezienu skaits tukšgaitā } \quad \text {(iestatāms)} $$

$$ P _ {1} = \text { n o m i n a l a } \text { p a t e r e j a m a } \text { j a u d a } $$

$$ P _ {2} = \text { izejas jauda } $$

$$ \mathrm{m} = \text { svars bez strāvas kabe } \text { la } $$

$$ \text { Mērītās vērtības noteiktas atbilstoši EN 60745. } $$

lerīces aizsardzības klase — II

\~ mainstrāva

* lerīces ar apzīmējumu WE...: lielas jaudas, augstas frekvences izraisīti traucējumi var radīt ātruma svārstības. Svārstības tiek novērstas, tiklīdz tiek novērsti traucējumi.

Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normaṭīviem).

Emisiju vērtības

Izmantojot šis vērtības, ir iespējams novērtēt ši elektroinstrumenta emisiju daudzumu un salīdzināt šis vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokļa. Prognozējot vērtības,

ir jāņem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības.

Vibrācijas kopējā vērtība (trīs virzienu vektoru summa) noteikta saskaṇā ar EN 60745:

$$ \begin{array}{l} \begin{array}{r l} {a _ {h, S G}} & {= \text { vibrāciju emisijas vērtība }} \ & {\quad (\text { virsmu slīpēšana })} \end{array} \ \begin{array}{r l} {a _ {h, \mathrm{DS}}} & {= \text { vibraciju emisijas vertiba }} \ & {\quad (\text { slipēsana ar škīvjveida slīpripu })} \end{array} \ \end{array} $$

$$ \begin{array}{r l} a _ {h, P} & = \text { vibrāciju emisijas vērtība } \ & \text {(pulēšana)} \end{array} $$

$$ K _ {h, S G / D S / P} = k \text { l u d a s k o e f i c i e n t s (v i b r a c i j a) } $$

A tipa efektīvie uztvertās skaņas līmeņi:

$$ L _ {p A} = \text { ska } \text { nas spiediena limenis } $$

$$ L _ {W A} ^ {\text { i n }} = \text { skañas jaudas limenis } $$

$$ K _ {p A}, K _ {W A} = k \text {ludas koeficients} $$

Darbības laikā trokšņa līmenis var pārsniegt 80 dB(A).

Izmantojiet dzirdes aizsardzības līdzekļus!
