ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WE 17-150 Quick RT METABO

kk Пайдалану нускаулығының түпнұсқасы 124

Пайдалану нускаулығының түпнұсқасы

1. Сәйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы бұрыштық ажарлағыш *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 4-бетті қараңыз.

2. Максатына сай пайдалану

Бұрыштық ажарлағыш түпнұска Metabo керек- жағағымен бірге су пайдаланбай ажарлауға, егеукұм қағазымен ажарлауға, сым қылшақтармен жұмыс істеуге және металл, бетон, тас пен ұқсас материалдарды абразивті кесуге арналған.

WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT, сондай-ак жеңіл жылтырату жұмыстары үшін жарамды. ￥зақ мерзімді әрі талғампаз жылтырату жұмыстары үшін біздің бұрыштық жылтыратқышты пайдалануға кеңес береміз.

WEV.. атты аспаптар айналу жилігін реттеуге арналған реттегіш дөңгелегінің арқасында сым қылшақтармен жұмыс істеу үшін аирықша жарамды.

Максатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік күралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді ұстаныңыз!

ЕСКЕРТУ – Жаракат алу каупін азайту ўшін пайдалану бойынша нускаулықты оқып шығыңыз.

ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және лы нұсқауларды оқып шығыңыз.

Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз. Электрлік құралыңызды тек қана осы құжаттармен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша арнайы нұсқаулар

4.1 Ажарлау, егеукум қағазымен ажарлау, сым қылшақтармен жұмыс істеу және абразивті кесу кезіндегі қауіпсіздік техникасы бойынша жалпы нұсқаулар Қолданыс

a) Аталмыш электрлік құралды ажарлағыш, егеукұм қағазы ажарлағышы, сым қылшақ және абразивті кескіш құрылғы ретінде пайдалану керек. Құрылғымен бірге алған барлық қауіпсіздік техникасы бойынша нұсқаулар, нұскамалар, суреттер мен деректерді ұстаныңыз. Төменdegі нұсқаулар орындалмаған жағдайда, ток соғу, өрт және/ немесе ауыр жарақат алу қауінтері туындауы мүмкін. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT, сондай-ақ жылтыратқыш ретінде пайдаланылуы тиіс.

э) Аталмыш электрлік құрал жылтырату үшін жарамайды. Электрлік құрал үшін жарамайтын жұмыстарды өткізу қауіпті жағдайлар мен жаракаттануға апарып соғуы мүмкін. (WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT үлгілеріне қолданылмайды.)

б) Өндіруші осы электрлік құрал үшін арнайы өзірлеген және ұсынған керек-жарактардан басқасын пайдаланбаңыз. Керек-жарақты электрлік құралыңызға бекіту мүмкін болғанда ғана, қауіпсіз қолданыска кепіл беріледі.

в) Алмалы-салмалы құралдың рүқсат етілген айналу жилігі кем дегенде электрлік құралда берілген ең жоғары айналу жилігімен бірдей болуы тиіс. Рүқсат етілгеннен жылдам айналатын керек-жарак сынуы және шашылып кетуі мүмкін.

г) Алмалы-салмалы күралдың сыртқы диаметрі мен қалындығы электрлік күралыңыздың өлшем деректеріне сай келуі тиіс. Қате өлшенген алмалы-салмалы күралды жеткілікті түрде жабу немесе бақылау мүмкін болмайды.

f) Бурандалы ендірмесі бар алмалы- салмалы күралдар ажарлағыш шпиндельдің ирек оймасына дәл сәйкес келуі тиіс. Фланец арқылы монтаждалатын алмалы- салмалы күралдардың саңылау диаметрі фланецтің бекіткіш диаметріне сәйкес келуі тиіс. Электрлік күралға дәл бекітілмеген алмалы-салмалы күралдар ауытқымалы түрде айналады, қатты дірілдейді және бақылау мүмкіндігінен айырылуға апарып соғуы мүмкін.

д) Зақымдалған алмалы-салмалы құралдарды пайдаланбаңыз. Әр пайдалану алдында ажарлағыш дөңгелектер сияқты алмалы-салмалы құралдарда жарықшақтардың және сызаттардың баржоғын, тіреуіш ажарлағыш табақшаларда

сызаттар, тозу немесе қатты ескірудің бар- жоғын және сым қылшақтарда босаған немесе сынған сымдардың бар-жоғын тексеріп шығыңыз. Электрлік құрал немесе алмалы-салмалы құрал құлап түскен жағдайда, оның зақымдалған- зақымдалмағанын тексеріңіз немесе зақымдалмаған алмалы-салмалы құралды пайдаланыңыз. Алмалы-салмалы құралды тексеріп орнатқаннан кейін айналадағы барлық адамдарды айналмалы алмалы- салмалы құрал түрған алағнан шығарыңыз да, құрылғыны ең жоғары айналу жилігімен бір минут жұмыс істетіңіз. Зақымдалған алмалы-салмалы құралдар көбінесе осы сынақ мезетінде бұзылады.
e) Жеке қорғаныс жабдығын киіп жүріңіз. Жұмыс түріне қарай толық беттік қорғаныш масканы, көз қорғанысын немесе қорғаныш көзілдірікті пайдаланыңыз. Қажет болса, сіздің ажарлаудан және материалдан қалған шағын бөліктермен жанасуын болдырмайтын шаңнан қорғайтын масканы, есту мүшелерін қорғайтын қулақаспап, қорғаныш қолғап немесе арнайы алжапқыш тағыңыз. Көзді әртурлі жұмыстардың барысында пайда болатын ұшпа бөгде заттардан қорғау керек. Шаңнан немесе тыныс жолдарын қорғайтын маска жұмыс барысында пайда болатын шанды сүзгілеуі тиіс. Сізге ұзақ уақыт бойы шуыл әсер еткен жағдайда, есту қабілетінен айырылуыңыз мүмкін.
ж) Бөгде түлғалардың жұмыс аймағынан қауіпсіз арақашықтықта түрғанына көз жеткізіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғаныс жабдығын киноі керек. Дайындаманың сынықтары немесе жарылған алмалы-салмалы құрал ұшып кетіп, тікелей жұмыс аймағынан тыс адамдарға да жаракат тигізуі мүмкін.
3) Алмалы-салмалы құрал жасырын қуат сымдарына немесе өзінің желілік кабеліне тиюі мүмкін жұмыстар өткізіп түрган кезде электрлік құралды түтқыштың оқшауланған бетінен ұстан тұрыңыз. Кернеу астындағы сыммен жанасу құрылғының металл бөліктерінде кернеудің түзілуіне және электр тогының соғуына әекелуі мүмкін.
и) Желілік кабельді айналып түрган алмалы- салмалы құралдардан алшак ұстаңыз. Құрылғыны бақылау мүмкіндігінен айырылған жағдайда, желілік кабель үзілуі немесе қармалып қалуы мүмкін және қолыңыз не қолыңыздың буыны айналып түрган алмалы- салмалы құралға түсуі мүмкін.
i) Алмалы-салмалы күрал толығымен токтамайынша, электрлік күралды ешкашан қалдырушы болмаңыз. Айналып түрган алмалы-салмалы күрал сақтау орнының бетімен жанасып, электрлік күралды бақылау мүмкіндігінен айырылуыңыз мүмкін.
к) Электрлік құралды тасымалдаған кезде, ол өшірулі болуы керек. Киіміңіз айналып түрган алмалы-салмалы құралмен ықтимал

жанасуға түсіп, алмалы-салмалы құрал денеңізді тесіп алуы мүмкін.

к) Электрлік құралыңыздың желдету саңылауларын жүйелі түрде тазалап тұрыңыз. Қозғалтқыштың желдеткіші корпусқа шаң тартады және металл шаңының үлкен мөлшерде жиналуы электр тогынан қауіпті жағдайларды тудыруы мүмкін.
л) Электрлік құралды түтанғыш материалдардың жанында пайдаланбаңыз. Үшқын мүндай материалдарды жандыруы мүмкін.
м) Суыту сүйықтығын қажет ететін алмалы- салмалы құралдарды пайдаланбаңыз. Суды немесе басқа суыту сүйықтықтарын пайдалану ток соғу қаупін тудыруы мүмкін.

4.2 Кері сокқы және оған қатысты қауіпсіздік техникасы бойынша нұсқаулар

Кері соққы ажарлағыш дөңгелек, тіреуіш ажарлағыш табақша, сым қылшақ және т.б. сияқты айналып түрған алмалы-салмалы құралдың қармалып қалуынан немесе бұғатталуынан пайда болатын кенет реакция болып табылады. Қармау немесе бұғаттау айналмалы алмалы-салмалы құралдың кенет тоқтап қалуына апарып соғады. Нәтижесінде бақылаусыз қалған электрлік құрал алмалы-салмалы құралдың айналу бағытына қарсы бұғатталған жерде үдейді.

Мысалы, ажарлағыш дөңгелек дайындамада қармалып қалған немесе бұғатталған жағдайда, дайындамаға батырылған ажарлағыш дөңгелектің жиегі шатасып қалуы және нәтижесінде бұзылуы немесе кері соққы тудыруы мүмкін. Ажарлағыш дөңгелек сонан соң бұғатталған жердегі дөңгелектің айналу бағытына байланысты пайдаланушыға қарай не пайдаланушыдан ары қозғалып кетеді. Бұл ретте ажарлағыш дөңгелектер бұзылуы да мүмкін.

Кері сокқы электрлік құралды қате немесе мақсатынан тыс пайдаланудың нәтижесі болып табылады. Оны төменде сипатталғандай арнайы сақтық шараларын қабылдап болдырмауға болады.

а) Электрлік құралды екі қолмен мыктап ұстаңыз және денеңіз бен қолыңызды кері сокқы күшіне төзімді ететін орнықты қалыпқа қойыңыз. Кері сокқы күшін немесе жылдамдату кезінде реакция мезетін бақылау мүмкіндігін мүмкіндігінше жоғары деңгейде сақтау үшін, бар болса, әрдайым қосымша түтқышты пайдаланыңыз. Пайдаланушы арнайы сақтық шараларының көмегімен кері сокқы мен реакция күшін бақылауы мүмкін.
э) Ешкашан қолыңызды айналып түрған алмалы-салмалы құралдың жанына апармаңыз. Алмалы-салмалы құрал кері соққы нәтижесінде қолыңызға жылжып кетуі мүмкін.
б) Дененізді электрлік құрал кері сокқыдан қозғалып қалуы мүмкін аймақтан алшақ

КАЗАКШАkk

устаңыз. Кері сокқы электрлік құралды бұғатталған жердегі ажарлағыш дөңгелектің қозғалыс бағытына қарсы жүргізеді.

в) Бұрыштар, өткір жиектер және т.б. аймағында айрықша сақтықпен жұмыс істеңіз. Алмалы-салмалы құралдың дайындамадан ұшып кетуіне және қысыллып қалуына жол бермеңіз. Айналмалы алмалы- салмалы құрал бұрыштарда, өткір жиектерде немесе секіріп қалған жағдайда қысылуға бейім. Бүл бақылау мүмкіндігінен айырылуға немесе кері сокқыға апарып соғады.

г) Шынжырлы немесе тісті ара төсемін пайдаланбаныз. Мүндай алмалы-салмалы күралдар жиі кері сокқыға немесе электрлік күралды бақылау мүмкіндігінен айырылуға апарып соғады.

4.3 Ажарлау және абразивті кесу кезіндегі қауіпсіздік техникасы бойынша арнайы нүсқаулар:

a) Тек электрлік күрал үшін мақұлданған абразивті күралдарды және тиісті абразивті күралға арналған қорғаныш қалпақты пайдаланыңыз. Электрлік күралға арналмаған абразивті күралдарды жеткілікті түрде жабу мүмкін болмайды және олар қауіпті болып табылады.
э) Иілген ажарлағыш деңгелектерді ажарлайтын беті қорғаныш қалпақ жиегінің астында болатындай етіп орнату керек. Қорғаныш қалпақ жиегінен жоғары түрған, қате орнатылған ажарлағыш деңгелектерді тиісінше жабу мүмкін болмайды.
б) Қорғаныш қалпақ электрлік құралға берік орнатылуы және ең жоғары қауіпсіздік мақсатында абразивті құралдың барынша шағын бөлігі пайдаланушыға ашық болып тұратындай етіп реттелуі тиіс. Қорғаныш қалпақ пайдаланушыны сынықтардан, абразивті құралмен кенет жанасудан және киімді түтандыра алатын ұшқыннан Қорғауға көмектеседі.
в) Абразивті құралдарды тек ұсынылатын максатына сәйкес қолдануға болады. Мысалы: еш жағдайда кескіш дөңгелектің бүйірлік бетімен ажарламаңыз. Кескіш дөңгелектер материалды дөңгелектің жиегімен алуға арналған. Кескіш дөңгелекке бүйірінен қуш қолдану оның бұзылуына әкелуі мүмкін.
г) Әрдайым зақымдалмаған қыспа фланецті пайдаланыңыз, оның өлшемі мен пішіні таңдалған ажарлағыш дөңгелекке сәйкес келуі тиіс. Жарамды фланецтер ажарлағыш дөңгелек үшін тірек болып табылады және осылайша оның сынып қалу қаупін азайтады. Ажарлағыш дөңгелектерге арналған фланецтер басқа ажарлағыш дөңгелектерге арналған фланецтерден өзгешеленуі мүмкін.
f) Улкенірек электрлік құралдардың тозған ажарлағыш дөңгелектерін пайдаланбаңыз. Улкенірек электрлік құралдарға арналған ажарлағыш дөңгелектер шағын электрлік құралдардың жоғары айналу жиілігіне жобаланбаған және сынуы мүмкін.

4.4 Абразивті кесу кезіндегі қауіпсіздік техникасы бойынша қосымша арнайы нұсқаулар:

a) Кескіш дөңгелектің сыналануына немесе тым жоғары басу қысымына жол бермеңіз. Тым терең кесік жасамаңыз. Кескіш дөңгелекке артық жүктеменің түсуі оның артық керілісіне және қифаштануға немесе сыналануға әкеліп, абразивті құралдың керіс сокқы немесе сыну мүмкіндігін арттырады.
э) Айналып түрган кескіш деңгелектін алдында және артында түрмаңыз. Егер кескіш деңгелекті дайындамамен бірге өзіңізден ары жылжытсаңыз, кері соққы жағдайында электрлік құрал айналып түрган деңгелекпен бірге тура өзіңізге қарай лақтырылуы мүмкін.
6) Кескіш дөңгелек қысылып қалса немесе жұмысты токтатсаңыз, құрылғыны өшіріңіз де, дөңгелек толық токтағанша қолыңызда ұстай тұрыңыз. Әлі айналып түргған кескіш дөңгелекті кесіктен шығарып алуға әрекет жасамаңыз, әйтпесе кері сокқы түындауы мүмкін. Қысылу себебін анықтап жойыңыз.
в) Электрлік күрал дайындамада орналасса, оны қайта қоспаңыз. Алдымен кескіш дөңгелекке толық айналу жилігіне жетуге мүмкіндік беріңіз, тек содан кейін кесу әрекетін абайлап жалғастырыңыз. Кері жағдайда дөңгелек ұсталып қалуы, дайындамадан секіріп кетуі немесе кері соққы тудыруы мүмкін.
г) Кескіш дөңгелектің сыналануынан кері сокқы қаупін азайту үшін тақталар мен үлкен дайындамаларды өндеген кезде тіреп қойыңыз. Улкен дайындамалар өз салмағының әсерінен майысып қалуы мүмкін. Дайындаманы дөңгелектің екі жағынан, әсіресе кесік пен жиектің жанында тіреп қою керек.
f) Бар қабырғаларда немесе басқа да көрінбейтін аймактарда текше кескен кезде ерекше муқият болыңыз. Батырылатын кескіш дөңгелек газ немесе су құбырларын, электрлік сымдарды немесе басқа нысандарды кескен кезде кері сокқы тудыруы мүмкін.

4.5 Егеукум қағазымен ажарлау кезіндегі қауіпсіздік техникасы бойынша арнайы нұсқаулар:

a) Өлшемдері шамадан артық кажақсыдырғыларды пайдаланбаңыз, оның орнына кажақсыдырғы өлшемдері бойынша өндіруші мәліметтеріне назар аударыңыз. Тіреуіш ажарлағыш табақшалардан шығып түратын кажақсыдырғылар пайдаланушыға жаракат тигізуі мүмкін және бұғатталуға, кажақсыдырғылардың үзілуіне немесе кері сокқыға апарып соғуы мүмкін.

4.6 Tek WEV 15-125 Quick HT, WEV 15-125 Quick HT, WEV 15-125 Quick Inox, WEV 17-125 Quick Inox RT yshin: жылтырату кезіндегі кауіпсіздік техникасы бойынша арнайы нүсқаулар:

Қалпактың бөліктерін, әсіресе бекіткіш өзектерді бос қалдырманыз. Бекіткіш

өзектерді орналастырыңыз немесе қыскартыңыз. Бос жатқан, өздігінен айналып түрган бекіткіш өзектер саусағыңызды ұстан қалуы немесе дайындамада тұрып қалуы мүмкін.

4.7 Сым қылшақтармен жұмыс істеу кезіндегі қауіпсіздік техникасы бойынша арнайы нүсқаулар:

а) Сым қылшақ әдеттегідей пайдаланылған кезде де, оның ішінен сым бөлшектері түсетінін ескеріңіз. Сымдарға тым жоғары басу қысымы арқылы артық жуктеме түсірменіз. ￥шпа сым бөлшектері жұқа киім және/немесе тері арқылы оңай кіріп кетуі мүмкін.
э) Корғаныш қалпақты пайдалануға кеңес берілсе, қорғаныш қалпақ пен сым қылшақтың жанасуына жол бермеңіз.

Тәрелкелі және табақшалы қылшақтардың диаметрі басу қысымы мен ортадан тепкіш күштің әсерінен үлғаюы мүмкін.

4.8 Kaupcizidik техникасы бойынша косымша нускаулар:

ЕСКЕРТУ – Әрдайым қорғаныш көзілдірікті тағып жүріңіз.

ЕСКЕРТУ – электрлік құралды әрдайым екі қолмен пайдаланыңыз.

Илгіш төсемелерді ажарлағыш құралмен бірге жеткізілген және талап етілген жағдайда қолданыңыз.

Құрал мен керек-жарак әндірушісінің нұсқауларын орындаңыз! Дөңгелектерді май мен сокқыдан қорғаңыз!

Ажарлағыш дөңгелектерді өндірушінің нұсқауларына сәйкес ұқыпты сақтау және қолдану керек.

Ешкашан кескіш деңгелектерді сныра ажарлау жұмыстары үшін пайдаланбаныз! Кескіш деңгелектерге бүйірлік қысым қолдануға тыйым салынады.

Дайындаманы, мысалы, кыскыш құрылғылардың көмегімен берік бекіту және жылжып кетуден қорғау керек. Улкен дайындамаларды жеткілікті түрде тіреп қою керек.

Бурандалы ендірмесі бар алмалы-салмалы күралдар пайдаланылған кезде, шпиндель ұшы ажарлағыш күрал саңылауының түбіне тимеуі тиіс. Алмалы-салмалы күрал ирек оймасының ұзындығы шпиндель үшін жеткілікті екендігіне көз жеткізіңіз. Алмалы-салмалы күралдың ирек оймасы шпиндельдің ирек оймасына сәйкес келуі тиіс. Шпиндель ұзындығы мен шпиндель ирек оймасын 4-5-беттен және «Техникалық деректер» атты 14.-бөлімнен қараңыз.

Стационарлық сорғыш құрылғыны пайдалануға кеңес беріледі. Әрдайым макс. жылыстау тогы 30 мА құрайтын FI автоматты ажыратқышын (RCD) алдын ала қосыңыз. Бұрыштық ажарлағыш FI автоматты ажыратқышы арқылы їшірілген жағдайда, аспапты тексеру және тазалау керек. «Тазалау» атты 9.-бөлімді қараңыз.

Зақымдалған, деформацияға ұшыраған немесе дірілдейтін құралдарды пайдалануға тыйым салынады.

Газ немесе су кубырларының, электрлік желілердің және кетергіш кабырғалардың (статика) закымдалуына жол берменіз.

Қандай да бір реттеу, қайта жабдықтау немесе техникалық қызмет көрсету әрекетін орындамас бұрын желілік ашаны розеткадан шығарып алыңыз.

Metabo S-automatic сактандырғыш муфтасы. Сактандырғыш муфта іске қосылған жағдайда, аспапты дереу өшіріңіз!

Зақымдалған немесе жарықшақтары бар қосымша түтқышты алмастыру керек. Косымша түтқышы бұзылған аспапты пайдаланбаныз.

Зақымдалған немесе жарықшақтары бар қорғаныш қалпақты алмастыру керек. Қорғаныш қалпағы бұзылған аспапты пайдаланбаңыз.

Шағын дайындамаларды бекітіңіз. Мысалы, оларды білдек қыскышында қысыңыз.

Шаң жуктемесін азайту:

! ECKEРТУ - Егеукум қағазымен ажарлау, аралау, ажарлау, бұрғылау және басқа да жұмыстарды өткізген кезде пайда болатын шаңның кейбір түрлері обырды, туа біткен кемістіктерді немесе көбею жүйесінің басқа да зақымдарын тудыратыны белгілі химиялық заттарды қамтиды. Мұндай химиялық заттардың бірнеше мысалы:

- қорғасын қамтитын бояу ішіндегі қорғасын, - құрылыс кірпіші, цемент пен басқа кірпіш қалау заттектерінен пайда болатын минералды шаң және - химиялық жолмен өнделген сүректегі күшәла және хром.

Тәуекел дәрежесі мүндай жұмыстардың түрі қаншалықты жиі орындалатындығына тәуелді. Мүндай химиялық заттардың әсерін азайту үшін: жеткілікті түрде желдетілген жайларда жұмыс істеңіз және жұмыс барысында микроскопиялық бөлшектерді сүзгілеу үшін арнайы әзірленген респиратор сияқты жеке қорғаныс жабдығын қолданыңыз.

Бул ереже баска материалдардан, мысалы, сүректің белгілі бір түрлерінен (емен немесе шамшат сүрегінің шаңы), металдан, асбесттен пайда болатын шаңға да қатысты болып келеді. Баска белгілі сырқаттарға, мысалы, аллергиялық реакциялар және тыныс алу жолдарының сырқаттары жатады. Шаңның денеге енуін болдырмаңыз.

Материалыңыз, қызметкерлер, жұмыс жағдайы мен жұмыс орны бойынша қолданылатын директиваларды және үлттық нұскамаларды сақтаңыз (мысалы, еңбекті қорғау ережелері, кәдеге жарату).

КАЗАКШАkk

Пайда болатын бөліктерді дөл сол жерде жинаңыз, қоршаған ортаға түсуіне жол бермеңіз.

Арнайы жұмыстар үшін жарамды керек- жарактарды пайдаланыңыз. Осылайша қоршаған ортаға бақылаусыз түсетін бөліктердің мөлшері азайтылады.

Арнайы шаңсорғышты пайдаланыңыз.

Шан жуктемесін азайту үшін:

• пайда болатын бөліктерді және аспаптың ауа ағынын өзіңізге, айналаңыздағы адамдарға немесе жатқан шаңға бағыттамаңыз,
• сорғыш қондырғыны және/немесе ауа тазалағышты қолданыңыз,
• жұмыс орнын жақсылап желдетіңіз немесе сору арқылы таза күйде ұстаңыз. Қалықтап жатқан шанды сыпырыңыз немесе ұрлеп шығарыңыз.
• Корғаныш киімді жуыңыз немесе шаңын сорыңыз. Урлеуге, қағуға немесе қылшакпен тазалауға болмайды.

5. Шолу

2-бетті караныз.

1 Quick крыспа гайкасы *
2 Тіреуіш фланец
3 Ш пиндель
4 Шпиндель бекіткішінің түймесі
5 Косу/өшіруге арналған ауыстырып-қосқыш *
6 Т ү т к ы ш
7 Электрондык сигналдык индикатор *
8 Айналу жилігін реттеуге арналған реттегіш дөңгелек *
9 Батырма ауыстырып-коскыш*

10 Косу күлпы *

11 Косымша түтқыш / дірілді басқыш косымша түтқыш *

12 Корғаныш қалпақ

13 Екі саңылаулы гайка *

14 Екі саңылаулы кілт *

15 Корғаныш қалпақты бекітуге арналған інтірек

* жабдыкталуға байланысты / жеткізілім жиынтығына кірмейді

6. Қолданыска енгізу

Колданыска енгізу алдында фирмалык тақтайшада көрсетілген номиналды көрнеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз.

Эрдайым макс. жылыстау тогы 30 мА күрайтын FI автоматты ажыраткышын (RCD) алдын ала косыңыз.

6.1 Косымша туткышты орнату

Орнатылған қосымша түтқышпен (11) ғана жұмыс істеңіз! Қосымша түтқышты аспаптың сол немесе оң жағына берік бұрап бекітіңіз.

6.2 Корғаныш қалпақты орнату

Қауіпсіздік түрғысынан тек тиісті абразивті құралға арналған қөрғаныш қалпақты пайдаланыңыз! Сондай-ақ «Керек-жарактар» атты 11.-белімді қараңыз!

Ажарлауға арналған қорғаныш қалпак

Ажарлағыш дөңгелектермен, ламельді тіреуіш ажарлағыш табақшалармен, алмасты кескіш дөңгелектермен жұмыс істеуге арналған.

3-беттегі С суретін караңыз.

• Іінтіректі (15) басып тұрыңыз. Қорғаныш қалпақты (12) көрсетілген күйде орнатыңыз.
• Іінтіректі жіберіп, ол тірелгенше қорғаныш қалпақты бураңыз.
• Йінтіректі басып, қорғаныш қалпақты оның жабық бөлігі пайдаланушыға қарап тұратындай етіп бұраңыз.
• Берік орнатылғанын тексеріңіз: інітірек бекітіліп тұруы және қорғаныш қалпақ айналмауы тиіс.

Корғаныш қалпақтан кем дегенде 3,4 мм шамасына шығып тұратын алмалы- салмалы құралдарды пайдаланыңыз.

(Шығару әрекеттің кері реттілігімен орындалады.)

7. Ажарлағыш дөңгелекті орнату

Қайта жабдықтау бойынша барлық жұмыстардың алдында: желілік ашаны розеткадан суырыңыз. Аспап қосылып тұруы және шпиндель қозғалмай тұруы тиіс.

Кескіш дөңгелектермен жұмыс істеу үшін қауіпсіздік түрғысынан кескіш дөңгелекке арналған қорғаныш қалпақты («Керек- жарактар» атты 11.-бөлімді қараңыз) пайдаланыңыз.

- Шпиндель бекіткішнің түймесін (4) басып, шпиндельді (3) бекіткіш түймесі шерту дыбысымен тірелгенше қолмен бұраңыз.

7.2 Ажарлағыш дөңгелекті орналастыру

2-беттегі А суретін караңыз.

• Тіреуіш фланецті (2) шпиндельге орнатыңыз. Фланец шпиндельде айналмаған жағдайда дұрыс орнатылған деп есептеледі.
  Тек W 9-100: тіреуіш фланецті екі саңылаулы кілттің көмегімен шағын буылтығы (диаметрі 16 мм) жоғары қарап тұратындай шпиндельге бұрап орнатыңыз.
• Ажарлағыш дөңгелекті тіреуіш фланецке (2) орналастырыңыз.
  Ажарлағыш дөңгелек тіреуіш фланецпен біркелкі жанасуы тиіс.

7.3 Quick қыспа гайкасын бекіту/босату (жабдықталуға байланысты)

Quick крыспа гайкасын (1) бекіту:

Quick кыспа гайкасын (1) тек «Metabo Quick жүйесі» бар аспаптарға орнатыңыз. Бүл

аспаптарды «М-Quick» жазбасы бар қызыл түсті шпиндель бекіткішінің түймесі (4) арқылы тануға болады

Егер кысу диапазонындағы алмалы- салмалы күралдың қалындығы 7,1 мм

шамасынан артық болса, Quick қыспа гайқасын пайдалануға тыйым салынады! Бүл жағдайда екі саңылаулы гайканы (13) екі саңылаулы кілтпен (14) бірге пайдаланыңыз.

• Шпиндельді бекітіңіз (7.1 бөлімін караңыз).
• Quick қыспа гайкасын (1) 2 шығыңқы жер шпиндельдің 2 ойығына кіретіндей шпиндельге (3) орнатыңыз. 2-беттегі суретті караңыз.
• Quick қыспа гайкасын сағат тілінің бағытымен қолмен бұрап тартыңыз.
• Ажарлағыш деңгелекті сағат тілінің бағытымен күштеп бұрау арқылы Quick қыспа гайкасын тартыңыз.

Quick крыспа гайкасын (1) босату:

Quick ыспа гайкасы (1) орнатылып түрғанда ғана, шпиндельді қызыл түсті М-

Quick бекіткіш түймесімен (4) токтатуға рүқсат етіледі!

• Аспап өшірілгеннен кейін инерция бойынша қозғала береді.
• Ажарлағыш дөңгелек толық токтамас бұрын қызыл түсті М-Quick шпиндель бекіткішінің түймесін (4) басыңыз. Quick қыспа гайкасы (1) өз бетінше шамамен бір жарым айналымға босайды да, оны қосымша күш немесе арнайы құрал қолданбай бұрап шығаруға болады.

7.4 Екі саңылаулы гайканы бекіту/босату (жабдықталуға байланысты)

Екі саңылаулы гайканы (13) бекіту:

Екі саңылаулы гайканың 2 жағы бір-бірінен өзгешеленеді. Екі саңылаулы гайканы шпиндельге төмендегідей бұрап орнатыңыз:

2-беттегі В суретін караңыз.

- X) Жука ажарлағыш дөңгелектер үшін:

Екі саңылаулы гайканың (13) буылтығы ажарлағыш дөңгелекті мықтап қысу үшін жоғары қарап түр.

Y) Калың ажарлағыш деңгелектер үшін: Екі саңылаулы гайканың (13) буылтығы екі саңылаулы гайканы шпиндельге берік бекіту үшін темен қарап түр.

Ž) Тек W 9-100 улгісінде:

Екі саңылаулы гайканың буылтығы төмен қарап түр немесе тегіс беті жоғары қарап түр.

- Шпиндельді бекітіңіз. Екі саңылаулы гайканы (13) екі саңылаулы кілттің (14) көмегімен сағат тілінің бағытымен бұрап тартыңыз.

- Шпиндельді бекітіңіз (7.1 бөлімін қараңыз). Екі саңылаулы гайканы (13) екі саңылаулы кілттің (14) көмегімен сағат тілінің бағытына қарсы бұрап шығарыңыз.

8. Пайдалану

8.1 Айналу жилігін реттеу (жабдықталуға байланысты)

Реттегіш деңгелекте (8) ұсынылған айналу жиілігін реттеңіз. (Кіші сан = төмен айналу жиілігі; үлкен сан = жоғары айналу жиілігі)

Абразивті кескіш, ажарлағыш дөңгелек, ажарлағыш бастиек, алмасты кескіш дөңгелек: жоғары айналу жилігі

Кылшақ: орташа айналу жиілігі Тіреуіш ажарлағыш табақша; төмен-орташа айналу жиілігі

Нускау: жылтырату жұмыстары үшін біздің бұрыштық жылтыратқышты пайдалануға кеңес береміз.

8.2 Косу/өшіру

Аспапты әрдайым екі қолмен ұстап тұрыңыз.

Алмалы-салмалы күралды дайындамаға тек қосулы күйінде апарыңыз.

Кенет іске қосылуына жол бермеңіз: желілік аша розеткадан суырылған немесе ен жабдықтау үзілген болса, әрдайым пты өшіріңіз.

Уздіксіз жұмыс режимінде аспап қолдан түсірілген жағдайда да ары қарай жұмыс ді. Сондықтан әрдайым аспапты екі қолмен йы түтқыштарынан ұстаңыз, тұрақты пта тұрыңыз және бар назарыңызды ідалатын жұмыска аударыңыз.

Аспапка шаң мен жоңқаның құйындауын немесе тартылуын болдырмаңыз. Аспапты геннен кейін қозғалтқыш толықтай ғғанша қоймаңыз.

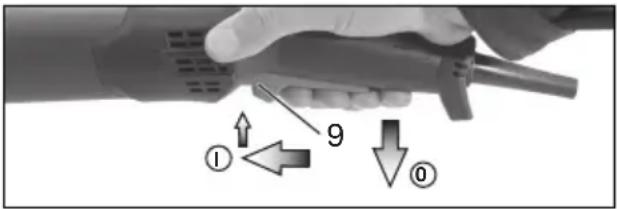

Ауыстырып-коскышы бар аспаптар:

0 5 1

Косу: ауыстырып-коскышты (5) алға жылжытыңыз. Уздіксіз жұмыс режимі үшін ауыстырып-коскышты тірелгенше темен қайырыңыз.

Өшіру: ауыстырып-қосқыштың (5) артқы ұшын басып жіберіңіз.

КАЗАКШАКК

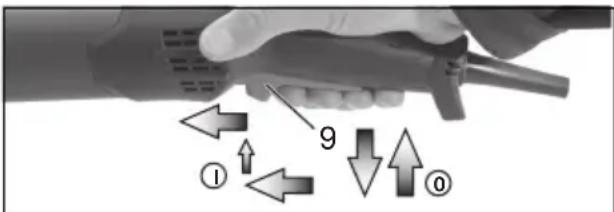

«Бекітілмейтін ажыраткішы» бар аспаптар (қауіпсіз токтату функциясымен):

9109 10 1 0 0 ①

Косу: косу кулпын (10) керсеткі бағытымен жылжытып, батырма ауыстырып косқышты (9) басыңыз.

Өшіру: батырма ауыстырып-қосқышты (9) жіберіңіз.

W...RT белгісі бар аспаптар: Кыска мерзімге қосу (қауіпсіз токтату функциясымен)

① 9 ②

Косу: батырма ауыстырып-коскышты (9) алға қарай жылжытыңыз да, содан кейін батырма ауыстырып-коскышты (9) жоғары қарай басыңыз.

Өшіру: батырма ауыстырып-қосқышты (9) жіберіңіз.

W...RT белгісі бар аспаптар: Уздіксіз жұмыс режимі (жабдықталуға байланысты)

9 ① ⑩

Косу: аспапты жоғарыда сипатталғандай қосыңыз. Енді батырма ауыстырып-қосқышты (9) тағы бір рет алға жылжытып және алдыңғы жақ күйінде жіберіп, батырма ауыстырып-қосқышты (9) бекітіңіз (үздіксіз жұмыс режимі).

Өшіру: батырма ауыстырып-қосқышты (9) жоғары қарай басып жіберіңіз.

8.3 Жұмыс бойынша нұсқаулар

Ажарлау және егеукүм қағазымен ажарлау:

Аспапты орташа күшпен қысып, дайындаманың беті қатты қызбайтындай етіп үстіңгі бет бойынша алға-артқа жылжытыңыз.

Сиыра ажарлау: жақсы нәтижеге қол жеткізу үшін 30° - 40° орнату бұрышында жұмыс істеңіз.

Абразивті кесу:

Абразивті кесу кезінде әрдайым қарама-қарсы бағытпен (суретті қараңыз) жұмыс істеңіз. Кері жағдайда аспап кесіктен кенет секіріп шығуы мүмкін. Орташа,

өнделетін материалға жарамды беріліспен

жұмыс істеңіз. Қисайтуға, басуға және теңселтуге болмайды.

Сым кылшактармен жұмыс істеу: Аспапты орташа күшпен қысыңыз.

3-беттегі D суретін караңыз.

• Куат ашасын тартып шығарыңыз.
• Йінтіректің (15) бекіткіш бұрандасын (а) бұрап шығарыңыз. Бұранда мен інінтіректі (табақ бөлігімен бірге) шығарып алыңыз да, ары қойыңыз.
• Редуктор корпусынын 4 бурандасын (b) бурап шығарыңыз. НАЗАР АУДАРЫНЫЗ! Редуктор корпусын суырып шығармаңыз!
• Редуктор корпусын тарту әрекетінсіз қажетті күиге бұраңыз.
• Редуктор корпусының 4 бұрандасын (b) бар ирек ойма жінтеріне бұрап кіргізіңіз! Тарту моменті = 3,0 Нм +/- 0,3 Нм.
• Іінтіректі өз орнына басып түратын серіппені бүйірге жылжытып, інтіректі (15) (табақ бөлігімен бірге) қайта орнатыңыз және бекіткіш бұрандамен (а) бұрап бекітіңіз. Тарту моменті = 5,0 Нм +/- 0,5 Нм. Іінтіректің дұрыс қызмет етіп түрганын тексеріңіз: ол серіппе керілісінің астында болуы тиіс.

9. Тазалау

Жұмыс барысында электрлік құралдың ішінде материал бөлшектері жиналуы мүмкін. Бұл электрлік құралдың суытылуын нашарлатады. Ток өткізгіш шөгінді электрлік құралдың қорғайтын окшаулағышын бұзып, ток соғу қаупін тудыруы мүмкін.

Электрлік құралдағы кірді барлық алдыңғы мен артқы желдету саңылаулары арқылы жүйелі түрде, жиі және мұқият сорып немесе құрғақ ауамен үрлеп тазартыңыз. Бүл әрекеттің алдында электрлік құралды қуат көзінен ажыратып, қорғаныш көзілдірік пен респираторды киіп алыңыз.

VTC және ТС электроникасы бар аспаптар:

Электрондык сигналдык индикатор (7) жанып, жуктеме астындағы айналу жилігі төмендейді (W...RT үлгісінде

емес). Аспапка тускен жуктеме тым жоғары! Аспапты электрондық сигналдық индикатор сөнгенше бос жүріс күйінде жұмыс істетіңіз.

Аспап жұмыс істемей түр.Электрондық сигналдық индикатор (7) (жабдыкталуға байланысты)

жыпылыктайды. Кайта іске қосылудан қорғаныс іске қосылды. Аспаптың қосулы күйінде желілік аша розеткаға салынған немесе электр қуатымен жабдықтау үзілгеннен кейін қалпына келген жағдайда, аспап іске қосылмайды. Аспапты өшіріп қайта қосыңыз.

11. Керек-жарактар

Тек қана түпнұсқа Metabo керек-жарактарын қолданыңыз.

6-бетті караңыз.

Тек қана осы пайдалану бойынша нүсқаулықта келтірілген талаптар мен сипаттарға сай келетін керек-жарактарды пайдаланыңыз.

A Кескіш деңгелекке арналған қорғаныш қалпақтың қыскышы / абразивті кесуге арналған қорғаныш қалпақ

Кескіш дөңгелектермен, алмасты кескіш дөңгелектермен жұмыс істеуге арналған. Кескіш дөңгелекке арналған қорғаныш қалпақтың қыскышы орнатылған жағдайда, аспапты абразивті кесу үшін пайдалануға болады.

В Абразивті кесуге арналған ауа тартатын қорғаныш қалпак

Алмасты кескіш деңгелектермен тас такталарды кесуге арналған. Тиісті сорғыш құрылғының көмегімен тас шаңын кетіруге арналған келте құбыры бар.

С Беттерді ажарлауға арналған ауа тартатын қорғаныш қалпақ

Бетон, жапсарсыз еден, ағаш және синтетикалық материалдарды алмас табақшалы ажарлағыш дөңгелектермен немесе талшықты ажарлағыш дөңгелектермен және арнайы ажарлағыш табақшалармен ажарлауға арналған. Тиісті сорғыш құрылғының көмегімен тас, ағаш және пластик шаңын кетіруге арналған келте құбыры бар. ￥шқынды сору немесе металдарды ажарлау үшін жарамайды.

D Шаңнан қорғайтын сүзгі

Шағын ұялы сүзгі қозғалтқыш корпусының ішіне ірі бөлшектердің кіруіне жол бермейді. Жүйелі түрде шығарып тазалаңыз.

Е Кол корғанысы

Тіреуіш төрелкемен, тіреуіш ажарлағыш табақшамен, сым қылшақтармен және керамикаға арналған алмасты бұрғылау коронкаларымен жұмыс істеуге арналған.

Кол қорғанысын бүйірлік қосымша түтқыштың астына орнатыңыз.

F Косымша түткышка арналған көп позициялы қапсырма

Эртүрлі түтқыш позицияларына мүмкіндік береді.

Керек-жарактардың толық тізімін www.metabo.com сайтында немесе каталогтен қараңыз.

12. Жөндеу

Электрлік құралда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Бузылған желілік кабельді тек Metabo қызмет көрсету орталығында сатып алуға болатын арнайы, түпнұсқа Metabo желілік кабелімен ауыстыруға рүқсат етіледі.

Metabo филиалына жөндеуді қажет ететін Metabo электрлік құралдарымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

Косалкы бөлшектердің тізімдерін www.metabo.com сайтында жуктеп алуға болады.

13. Коршаган ортаны корғау

Ажарлаудан пайда болатын шанда зиянды заттектер болуы мүмкін, сондыктан оны тиісінше көдеге жарату керек.

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде көдеге жарату және қайта өндеу бойынша үлттық ережелерді ұстаныңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз!

Электрлік және электрондық ескі ғылар және үлттық заңға түрлендіру дегі 2012/19/EU өуропалық директивасына с, пайдаланылған электрлік құралдар жиналып, қоршаған орта үшін қауіпсіз өндеуге жіберілуі тиіс.

14. Техникалық деректер

4-беттегі мәліметтерге түсініктемелер.

Техникалық дамуға қарай өзгерүі мүмкін.

∅ = алмалы-салмалы күралдың макс. диаметрі

t_max,1 = екі саңылаулы гайка (13) пайдаланылған кезде қысу диапазонындағы алмалы-салмалы құралдың макс. рүқсат етілген қалындығы

t_max,2 = Quick ыспа гайкасы (1) пайдаланылған кезде ысу диапазонындағы алмалы-салмалы құралдың макс. рүқсат етілген қалындығы

t_max,3 = сныра ажарлағыш дөңгелек/кескіш дөңгелек: алмалы-салмалы күралдың макс. руксат етілген қалындығы

M = шпиндельдің ирек оймасы

I = ажарлағыш шпиндельдің үзындығы

n^* = бос жүріс күйіндегі айналу жиілігі (макс. айналу жиілігі)

n_V^*= бос жүріс күйіндегі айналу жилігі (реттелетін)

P_1 = номиналды түтынылатын куат

P_2 = шығысқуа т

m^- = желілік кабельсіз салмағы

Өлшеу мәндері EN 60745 стандартына сай есептеледі.

□ II корғаныс класындағы аспап

\~ Айнымалы ток

* WE... белгісі бар аспаптар : энергияға толы, жоғары жилікті кедергілер айналу жилігінің шұғыл өзгерістерін тудыруы мүмкін. Олар кедергілер басылған соң жокқа шығарылады.

КАЗАКШАkk

Берілген техникалық деректерде үйғарынды ауытқулар болуы мүмкін (жарамды стандарттарға сай).

Эмиссиялық көрсеткіштер

Аталмыш көрсеткіштер электрлік құралдардың эмиссиясын анықтауға және әртүрлі электрлік құралдарды салыстыруға мүмкіндік береді. Пайдалану жағдайына қарай, электрлік құралдың немесе алмалы-салмалы құралдың күйі шынайы жүктемені көтеруі немесе төмендетуі мүмкін. Жұмыстағы үзілістерді және фазаларды анықтау үшін төменірек жуктемені қамтамасыз етіңіз. Сәйкесінше бейімделген бағаға сай пайдаланушы үшін қорғаныс шараларын, мысалы, үйымдастыру шараларын анықтаңыз.

Дірілдің жалпы көрсеткіші (үш бағыттың векторлық қосындысы) – EN 60745 стандартына сай анықталады:

a_h,SG = дірілдін эмиссиялык көрсеткіші (үстіңгі беттерді ажарлау)

a_h, DS = дірілдің эмиссиялық көрсеткіші (тіреуіш ажарлағыш табақшамен ажарлау)

a_h,P = дірілдің эмиссиялық көрсеткіші (жылтырату)

K_h,SG/DS/P = дэлсіздік (діріл)

Улгілі А өлшемді дыбыс деңгейі:

L_pA = дыбыстык кысым деңгейі

L_WA^1 = дыбыстык куат деңгейі

K_pA, K_WA = дэлсіздік

Жұмыс барысында шуыл деңгейі 80 дБ(А) шамасынан асуы мүмкін.

Корғаныш құлакқап тағыңыз!

EAC

Сатып алушыға арналған ақпарат:

Сәйкестік сертификаты: № ЕЭО RU C-DE.ГБ09.В.00161/20, қолданылу мерзімі 19.03.2020 ж. бастап 18.03.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі їнімді сертификаттау жөніндегі органы берген; Орналасқан жері (занды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Ресей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері; Телефоны: [phone]; Электрондық пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Сэйкестік туралы декларация (RoHS): № ЕЭО N RU Д-DE.ГБ09.В.00361/20, қолданылу мерзімі 06.03.2020 ж. бастан 26.02.2025 ж. дейін, «Независимая экспертиза» жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жөніндегі органы тіркеген; Орналаскан жері (заңды түлғаның мекенжайы) және қызмет орнының мекенжайы: 115280, Ресей, Мәскеу қаласы, Ленинская Слобода көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері;

Телефоны: [phone]; Электрондык пошта мекенжайы: [e-mail]; Аккредиттеу аттестаты № РОСС RU.0001.11ГБ09, 09.09.2014 ж.

Өндіруші ел: Германия

Өндіруши: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия

Ресейге импорттаушы:

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106- кенсе

тел.: [phone]

Өндірілген жылы құралдың ақпараттық тақтайшасында аа/жжжж пішімінде көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды кұрайды. Өндірілген күннен кейін 5 жыл сақтауда түрган жағдайда, алдын ала тексерместен пайдалану ұсынылмайды

1. Аксессуарлар бөлүмүн да караңыз!
