K Mini Plus - жоғары қысымды жуғыш Kärcher - Тегін пайдаланушы нұсқаулығы
Құрылғының нұсқаулығын тегін табыңыз K Mini Plus Kärcher PDF форматында.
| Өнім түрі | Жоғары қысымды тазалағыш |
| Бренд | Kärcher |
| Модель | K Mini Plus |
| Қоректену кернеуі | 220-240 V, 50-60 Hz |
| Тұтынылатын ток | 6 A |
| Қорғау класы | II |
| Қорғау көрсеткіші | IPX5 |
| Жұмыс қысымы | 7,4 MPa (74 bar) |
| Рұқсат етілген максималды қысым | 11 MPa (110 bar) |
| Су шығыны | 5,5 l/min |
| Максималды шығын | 6,0 l/min |
| Су берудің макс. қысымы | 1,2 MPa (12 bar) |
| Берілетін судың макс. температурасы | 40 °C |
| Жұмысқа дайын күйдегі салмақ | 4,7 kg |
| Өлшемдері (Ұ x Е x Б) | 278 x 233 x 296 mm |
| Дыбыс қысымы деңгейі | 77 dB(A) |
| Кепілдік берілген дыбыс қуаты деңгейі | 91 dB(A) |
| Қол-иық дірілі | 0,7 m/s² |
| Ланс | Vario Power (режимі SOFT-тан HARD-қа) |
| Жоғары қысымды шланг | Кіреді |
| Функциялары | Спусктық ілмек арқылы сорғыны автоматты тоқтату, пистолет тұтқасын құлыптау |
| Қауіпсіздік | Қысымдаткышпен разрядты клапан, аяздан қорғау |
| Күтім | Су кіру торын жүйелі тазалау |
| Кепілдік | Елдің шарттарына сәйкес (нұсқаулықты қараңыз) |
Жиі қойылатын сұрақтар - K Mini Plus Kärcher
Пайдаланушылардың сұрақтары туралы K Mini Plus Kärcher
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз жоғары қысымды жуғыш PDF форматында тегін! Нұсқаулықтарыңызды табыңыз K Mini Plus - Kärcher және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. K Mini Plus брендінің Kärcher.

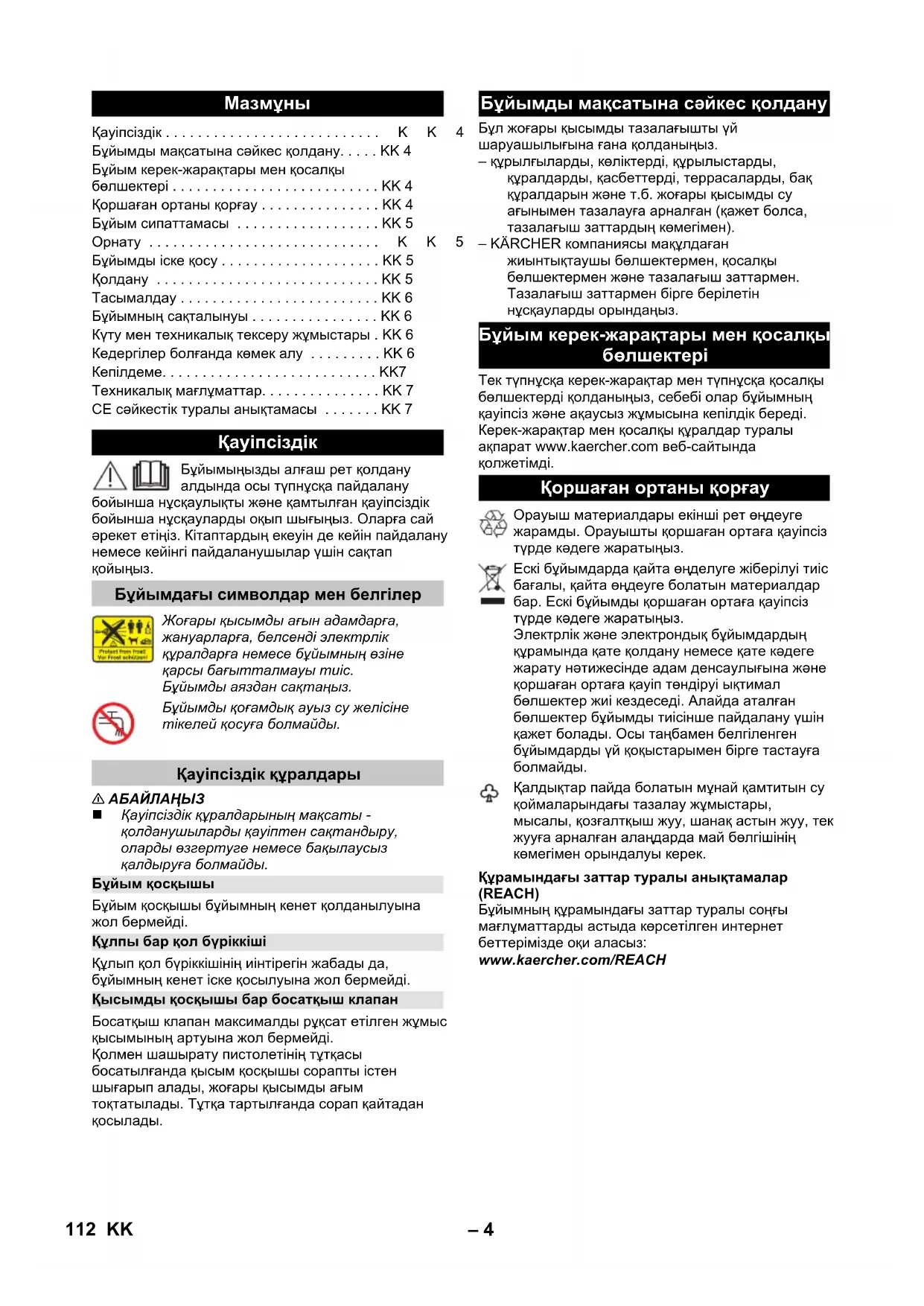

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ K Mini Plus Kärcher
Бүйымды мақсатына сәйкес қолдану.... КК 4
Бүйым керек-жарактары мен қосалқы бөлшектері ....... КК 4
Коршаган ортаны корғау ....... КК 4
Бүйым сипаттамасы ....... КК 5
Орнату K K
Бүйымды іске қосу ....... КК 5
Колдану ....KK 5
Тасымалдау ....KK 6
Бүйымның сақталынуы ....... КК 6
Куту мен техникалық тексеру жұмыстары . КК 6
Кедергілер болғанда көмек алу ..... КК 6
Кепілдеме. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . КК7
Техникалық мағлүматтар. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . КК 7
СЕ сәйкестік туралы анықтамасы ..... КК 7
Kayıncıздık
Буймыңызды алғаш рет қолдану алдында осы түпнұсқа пайдалану
бойынша нүсқаулықты және қамтылған қауіпсіздік бойынша нүсқауларды оқып шығыңыз. Оларға сай әрекет етіңіз. Кітаптардың екеуін де кейін пайдалану немесе кейінгі пайдаланушылар үшін сақтап қойыңыз.
Бүйымдағы символдар мен белгілер
Жогары крысымды ағын адамдарға, жануарларға, белсенді электрлік күралдарға немесе бүйымның өзіне карсы бағытталмауы тиіс. Бүйымды аяздан сақтаңыз.
Бүйымды қғамдық ауыз су желісіне тікелей қосуға болмайды.
Қауіпсіздік құралдары
⚠ АБАЙЛАНЫЗ
■ Қауіпсіздік құралдарының мақсаты - қолданушыларды қауіптен сақтандыру, оларды взгертуге немесе бақылаусыз қалдыруға болмайды.
Буйым коскышы
Бүйым қосқышы бүйымның кенет қолданылуына жол бермейді.
Күлпы бар қол бүріккіші
Кулып қол бүріккішінің інтірегін жабады да, бүйымның кенет іске қосылуына жол бермейді.
Босатқыш клапан максимальды рүқсат етілген жұмыс қысымының артуына жол бермейді. Қолмен шашырату пистолетінің түтқасы босатылғанда қысым қосқышы сорапты істен шығарып алады, жоғары қысымды ағым токтатылады. Түтқа тартылғанда сорап қайтадан қосылады.
Буйымды мақсатына сәйкес қолдану
4 Бул жоғары қысымды тазалағышты үй шаруашылығына ғана қолданыңыз.
– құрылғыларды, көліктерді, құрылыстарды, құралдарды, қасбеттерді, террасаларды, бақ құралдарын және т.б. жогары қысымды су ағынымен тазалауға арналған (кажет болса, тазалағыш заттардың көмегімен).
5 – KÄRCHER компаниясы мақұлдаған жынтықтаушы бөлшектермен, қосалқы бөлшектермен және тазалағыш заттармен. Тазалағыш заттармен бірге берілетін нүсқауларды орынданыз.
Буйым керек-жарактары мен қосалқы бөлшектері
Тек тупнуска керек-жарактар мен тупнуска қосалқы бөлшектерді қолданыңыз, себебі олар бұйымның қауіпсіз және ақаусыз жұмысына кепілдік береді. Керек-жарактар мен қосалқы құралдар туралы акпарат www.kaercher.com веб-сайтында қолжетімді.
Коршаган ортаны корғау
Орауыш материалдары екінші рет өңдеуге жарамды. Орауышты қоршаған ортаға қауіпсіз түрде көдеге жаратыңыз.
Ескі бұйымдарда қайта өнделуге жіберілуі тиіс бағалы, қайта өндеуге болатын материалдар бар. Ескі бұйымды қоршаған ортаға қауіпсіз түрде кәдеге жаратыңыз.
Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе қате кәдеге жарату нәтижесінде адам денсаулығына және қөршаған ортаға қауіп төндіруі ыктимал бөлшектер жиі кездеседі. Алайда аталған бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бұйымдарды үй қоқыстарымен бірге тастауға болмайды.
Қалдықтар пайда болатын мүнай қамтитын су қоймаларындағы тазалау жұмыстары, мысалы, қөзғалтқыш жуу, шанақ астын жуу, тек жууға арналған аландарда май бөлгішінің көмегімен орындалуы керек.
Курамындағы заттар туралы анықтамалар (REACH)
Буйымның құрамындағы заттар туралы соңғы мағлүматтарды астыда көрсетілген интернет беттерімізде оқи аласыз:
Сіздің бұйымыңыздың жеткізілу көлемі қорапшада бейнеленген. Бұйым қорапшасын ашканда қорапша ішіндегі бұйым мен бөлшектерінің толық және бұзылмаған түрде болғандығын тексеріп алыңыз. Егер кейбір жабдықтар жоқ болса немесе тасымалдау кезіндегі ақаулар болса, аппаратты сатқан фирманы хабардар етіңіз.
Суреттерді 2-бетте караңыз
1 Кірістірілген елегі бар су жеткізу жері
2 Су жеткізу жеріне арналған муфта
3 Жоғары қысымды керней
4 Бүйымның бөлшек-құралдарын сақтау жәшігі
5 Тасымалдау түткасы
6 Электр токка косу кабелдер ашасымен
7 Кабель кыскышы
8 Куат сымын сақтау орны
9 Буйым коскышы "0/OFF"/"I/ON"
10 Кол бүріккіші
11 Күлпы бар қол бүріккіші
12 Жоғары қысымды шлангіге арналған қыскыш
13 Бекіту төлкесі
14 Шашырату кубырының кеңейтімі
15 Кысым реттегіші бар шашырату құбыры (Vario Power) Жұмыс қысымын «ЖұМСАҚ» күйден «ҚАТТЫ» күйге баяу көтеруге болады. Жұмыс қысымын өзгерту үшін, жоғары қысымды бүріккіш иінтірегін босатып, ыдыратушы түтікті қажетті күйге бұраңыз.
16 Жоғары қысымды шлангі
17 Су ағыны шлангісі
18 Шлангтерді байланыстырушы
19 Шлангтерді байланыстырушы (Су тежеуіші)
20 Ішкі арматура үшін қосылымды түртіңіз
Орнату
Іске қосу алдында бүйымның бос қосалқы бөліктерін орнатыңыз.
Суреттерді 3-бетте караңыз
Cypet A
→ Бүйымның муфтасы мен су жеткізу жерін бекітіңіз.
Cypet B
→ Жоғары қысымды шлангіге арналған қыскышты қол бүріккішінен тартып шығарыңыз.
Cypet C
→ Жоғары қысымды шлангіні қол бүріккішіне жалғаңыз.
→ Кысқышты дыбыспен бекітілмегенше басып салыңыз. Жоғары қысымды шлангідегі тартылысты тексеру кезінде сақ болыңыз.
Бүйымды іске қосу
→ Буйымды тегіс бетке қойыңыз.
Cypet D
→ Жоғары қысымды шлангіні бұйымның жоғары қысымды ұяшығына жалғаңыз. Жоғары қысымды шлангідегі тартылысты тексеру кезінде сақ болыңыз.
Байланыс мәліметтерін Тур тақтасы/техникалық мәліметтер бөлімінде қараңыз.
Су беру мекемесінің нұсқауларын орынданыз.
НАЗАР АУДАРЫНЫЗ
Судағы қоспалар жоғары қысымды сорғышқа және керек-жарактарға зақым келтіруі мумкін. Қорғаныс үшін KÄRCHER су сүзгісін (қосымша керек-жарак, тапсырыс нөмірі 4.730-059) пайдалану ұсынылады.
→ Су ағыны шлангісін су жеткізу жеріндегі муфтаға орнатыңыз.
→ Су ағыны шлангісін су беру жүйесіне жалғаңыз.
→ Кубыр кранын толыфымен ашыңыз.
Колдану
НАЗАР АУДАРЫНЫЗ
2 минуттан артық құргғақ күйдөгі жұмыс жоғары қысымды сорғыштың зақымдалуына апарып соғады. Бұйымды 2 минут ішінде қысымсыз қалпына келтіріңіз, бұйымды өшіріңіз және "Ақаулықтар бойынша анықтама" бөліміндегі нұсқауларды орынданыз.
Жоғары қысыммен қолдану
⚠ АБАЙЛАНЫЗ
Лакталған беттерді тазалау кезінде зақымдарға жол бермеу үшін ағыннан кемінде 30 см қашықтықта тұрыңыз.
Cypet E
→ Бүріккіш түтіктің үзартқышын қолмен басқарылатын бүрку пистолетіне салыңыз да, оны 90° бұрап бекітіңіз.
Cypet F
→ Бекіту төлкесін қатайтыңыз.
Cypet G
→ Бүріккіш түтікті бүріккіш түтіктің ұзартқышына салыңыз да, оны 90° бұрап бекітіңіз.
→ Бүйымды "I/ON" күйіне ауыстырыңыз.
→ Қол бүріккішінің інтірегін құлыптан босатыңыз.
→ Інітіректі тартыңыз да, бұйым қосылады. Нүсқау: Інітірек босатылғаннан кейін бұйым өшіріледі. Жүйедегі жоғары қысым сақталады.
→ Қол бүріккішінің інтірегін босатыңыз.
→ Қол бүріккішінің інтірегін құлыптаңыз.
→ Узак жұмыс кідірістері (5 минуттан артық) үшін бұйымды "0/OFF" күйіне ауыстырыңыз.
Жумысты аяктау
⚠ АБАЙЛАНЫЗ
Жуйеде крысым жок болғанда жогары крысымды шлангіні тек кол бүріккішінен не бүйымнан ажыратыңыз.
→ Қол бүріккішінің иінтірегін босатыңыз.
→ Буйымды "0/OFF" күйіне орнатыңыз.
→ Электр ашасын электр розеткасынан шығарып алыңыз.
→ Кубыр кранын жабыңыз.
→ Жуйедегі бар қысымды төмендету үшін қол буріккішінің інтірегін басыңыз.
→ Қол бүріккішінің інінтірегін құлыптаңыз.
→ Бүйымды су беру жүйесінен ажыратыңыз.
Тасымалдау
⚠ АБАЙЛАНЫЗ
Жаракат алу және зақымдалу қаупі бар!
Тасымалдау кезінде бүйымның салмағына назар аударыңыз.
Колмен тасымалдау
→ Күралды түткасынан көтеріп тасымалданыз.
¥шактарда тасымалдау
→ Курылғыны сырганап кетуден және согылудан корғаныз.
Буйымның сақталынуы
⚠ АБАЙЛАНЫЗ
Жаракат алу және зақымдалу қаупі бар! Бүйымды сақтау кезінде салмағына назар аударыңыз.
Буйымды сактау
¥зак уакытка, мысалы, кыста сактау үшін "Күту" бөліміндегі нүсқауларды орынданыз.
→ Буйымды тегіс бетке қойыңыз.
→ Жоғары қысымды шлангіні құрылғының жоғары қысымды келтеқосқышынан ажыратыңыз.
→ Шашырату кубырын жоғары крысымды буріккіштен ажыратыңыз.
→ Керек-жарактарды өзінің сақтау орнына қойыңыз.
→ Куат сымын сақтау орнына ораңыз және электрлік ашаны кабель клеммасымен бекітіңіз.
Аяздан корғаныс
НАЗАР АУДАРЫНЫЗ
Толығымен босатылмаған бұйым мен керек- жарактар аяздан бұзылуы мүмкін. Бұйым мен керек-жарактарды толығымен босатыңыз және аяздан қорғаңыз.
Зақымдалуға жол бермеу үшін:
→ Буйымды толығымен судан босатыңыз:
Қосылған жоғары қысымды шлангісі мен
қосылған су беру жүйесі жок бүйымды қосыңыз
(макс. 1 минут) және жоғары қысымды ұяшықты
су қалмағанша жылытыңыз. Бүйымды өшіріңіз.
→ Буйымды барлық керек-жарактарымен аяз
өткізбейтін жерге сақтауға қойыңыз.
Куту мен техникалық тексеру жұмыстары
⚠️ ΚΑΥΠ
Электрлік токтың соғу қаупі.
Курылғыда өткізілетін барлық жұмыстарды орындамас бұрын, кұрылғыны өшіріңіз және куат айырын ажыратыңыз.
Су жеткізу жеріндегі електі тазалау
Су жеткізу жеріндегі електі жүйелі түрде тазалаңыз.
НАЗАР АУДАРЫНЫЗ
Електі закымдауға болмайды.
→ Су жеткізу жерінен муфтаны шығарыңыз.
Cypet H
→ Електі кемпірауызбен шешіңіз.
→ Електі ағынды су астында тазалаңыз.
→ Електі қайтадан су жеткізу жеріне орнатыңыз.
Қызмет көрсету
Кұрылғы қызмет көрсетуді қажет етпейді.
Кедергілер болғанда көмек алу
Шағын кедергілерді астыда көрсетілген тізімге сәйкес Өзіңіз жоя алуыңыз мүмкін.
Кудікті жағдайларда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз.
⚠️ ΚΑΥΠ
Электрлік токтың соғу қаупі.
→ Кұрылғыда өткізілетін барлық жұмыстарды орындамас бұрын, кұрылғыны өшіріңіз және куат айырын ажыратыңыз.
Буйым жұмыс істемегенде
→ Қол бүріккішінің інінтірегін тартыңыз да, бұйым қосылады.
→ Бүйымның түр тактасында көрсетілген кернеу ток көзінің кернеуіне сәйкес екендігін тексеріңіз.
→ Куат сымындағы зақымдардың бар-жоғын тексеріңіз.
Буйым крысымға жауап бермегенде
→ Шашырату кубырындағы параметрді тексеріңіз.
→ Су беру жүйесіндегі жеткілікті беріліс көлемін тексеріңіз.
→ Буйымды желдету: Косылған жоғары қысымды шлангісі жоқ бүйымды қосыңыз және су кепіршіксіз жоғары қысымды ұяшыққа шығарылғанша күтіңіз (макс. 2 минут). Бүйымды өшіріңіз және жоғары қысымды шлангіні қайта жалғаңыз.
→ Су жеткізу жеріндегі електі кемпірауызбен
шешіңіз және ағынды су астында тазалаңыз.
Қатты қысым іркілістері
→ Жоғары қысымды шүмекті тазалау: Шүмек каналынан кірленуді инемен кетіріңіз және қайтадан сумен шайыңыз.
→ Су кую мөлшерін қайта тексеріңіз.
Жумыс кезіндегі шу
Тісті белдікте ақау бар, тұтынушыларға қызмет көрсету орталығына хабарласыңыз.
Буйым бітеулігі жок
→ Буйымның аздаған кемуі техникалық себеппен орын алды. Катты кему орын алғанда өкілетті қызмет көрсету маманына хабарласыңыз.
Кепілдеме
Буйымдарымыз үшін әр елде жауапты өтім серіктестеріміз тарапынан шығарылатын кепілдеме шарттары күште болады. Егер материалдардың ақаулығы немесе дайындау барысындағы қателіктер табылса, біз ықтимал ақаулықтарды кепіл мерзімі ішінде ақысыз жәндейміз. Кепіл мерзімі ішінде наразылықтарыңыз болса, аспапты сатқан сауда мекемесіне немесе жақындағы өкілетті сервистік қызмет көрсету орнына сатып алу чегін көрсетіп, хабарласыңыз.
Өндірілген күні көрсетілген түр кестесінде шифрланған.
Жеке сандардың мағынасы келесідей болады:
Мысалы: 30190
3 Өндірілген жылы
0 Өндірілген гасыры
1 Өндірілген онжылдык
9 Өндірілген айының екінші саны
0 Өндірілген айының бірінші саны
Сонымен бул мысалда 30190 коды 09 /(2)013 ендірілген күнін білдіреді.
Мекенжайлар төменде берілген: www.kaercher.com/dealersearch
Техникалық мағлүматтар
| Электр куатка косу | |
| Электр кернеуі 220-240 | V1~50-60 Hz |
| Электрлік куат тұтынылуы 6 А | |
| Қорғау дәрежесі IPX5 | |
| Қорғау классы II | ☐ |
| Су жеткізу жері | |
| Қую қысымы (ең жоғарғы) 1,2 бар | |
| Қую температурасы (ең жоғарғы) 40 °C | |
| Қую мөлшері (ең азы) 7 л/мин | |
| Жұмыс параметрлері | |
| Жұмыс қысымы 7,4 бар | |
| Макс. рүқсат етілген қысым 11 бар | |
| Беріліс мөлшері, су 5,5 л/мин | |
| Беріліс мөлшері ең жоғарғы 6,0 л/мин | |
| Қол бүріккішінің қайтарым күші 11 N | |
| Мөлшерлер мен салмақтар | |
| Үзындығы 278 мм | |
| Жалпақтығы | 233 мм |
| Биіктігі | 296 мм |
| Салмағы, керек-жарактармен пайдалануға дайын күйде | 4,7 кг |
| EN 60335-2-79 талаптарына сай белгіленген деректер | |
| Қолдағы діріл мәні | 0,7 m/s2 |
| К белгісіздігі | 0,6 m/s2 |
Мөлшерлер мен салмақтар
| Дыбыс крысымы деңгейі L_pA | 77 dB(A) |
| Дыбыс крысымының өлшеуінің K_pA | 2 dB(A) |
| белгісіздігі | |
| Дыбыс куші деңгейі L_WA + Дыбыс крысымының өлшеуінің K_WA белгісіздігі | 91 dB(A) |
Техникалық өзгерістер рүқсат етілген.
СЕ сәйкестік туралы анықтамасы
Осы аныктама арқылы біз астыда көрсетілген машина құралының жобалау және құрылыс түрі арқылы және шығарылып сатылған төсілі арқылы Еуропа Одағының заңды директиваларының негізгі маңызды қауіпсіздік және денсаулық сақтау салаларында қойылған талаптарына сәйкес болғанын растаймыз. Бүйым құрылымына ескертілмеген өзгерістер енгізілсе, аталған мәлімдеме жарамсыз болып табылады.
Өнім: Жоғары крысыммен тазалағыш
Typi: 1.600-xxx
Колданылған бекітілген стандарттар
EN 60335-1
EN 60335-2-79
EN 62233: 2008
EN 55014-1:2017
EN 55014-2: 2015
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Колданбалы Сэйкестікті Бағалау туралы ережелер
2000/14/EG V косымшасы
Дыбыс күшінің деңгейі дБ(А)
Өлшерілген: 89
Кепілдеме 91
берілген:
Төменде қол қойғандар басқарма тарапынан және тапсырмасы бойынша әрекет етеді.
Кужаттаманы жүргізу бойынша өкілетті: S. Reiser
Alfred Kärcher SE & Co. KG
