Бренд	Elica
Модель	ELITE 14 PRF0098874B
Өнім түрі	Сорғыш (сыртқа шығару) / фильтрлік (ішкі айналым)
Орнату	Жиһазға немесе тірекке орнатылады
Пісіру үстелінен ең аз қашықтық	50 см (электр плитасы) немесе 65 см (газ/аралас)
Электр қоректенуі	230 В, 50 Гц
Жарықтандыру қуаты	3 Вт (E14 цоколі, 230 В кернеуі)
Жылдамдықтар саны	3 сору жылдамдығы
Май сүзгісінің түрі	Металл (ыдыс жуғышта жууға болады, төмен температурадағы жылдам цикл)
Көмір сүзгісінің түрі	Белсенді көмір сүзгісі (рециркуляция нұсқасы үшін, жууға болмайды, ең көбі 4 ай)
Функциялар	Жарықтандыру қосу/өшіру, тоқтату, 1-жылдамдық, 2-жылдамдық, 3-жылдамдық
Сүзгілерге күтім жасау	Май сүзгісі: айына кемінде 1 рет тазалау. Көмір сүзгісі: 4 ай сайын ауыстыру
Сыртқы тазалау	Ылғал шүберекпен бейтарап сұйық жуғыш зат. Абразивті өнімдер мен спирт қолданбаңыз
Қауіпсіздік	Күтім алдында ажыратыңыз. Сүзгісіз пайдаланбаңыз. Сорғыш астында жанбаңыз. Тірек беті ретінде пайдаланбаңыз
Стандарттарға сәйкестік	Қауіпсіздік: EN/IEC 60335-1, 60335-2-31. Өнімділік: EN/IEC 61591. ЭМС: EN 55014-1, т.б.
Қайта өңдеу	DEEE 2012/19/EC директивасына сәйкес. Тұрмыстық қалдықтармен бірге тастамаңыз

Жиі қойылатын сұрақтар - ELITE 14 PRF0098874B ELICA

Сорғыш пен пісіру үстелі арасындағы ең аз орнату биіктігі қандай?

Электр плитасы үшін ең аз қашықтық 50 см; газ немесе аралас плита үшін 65 см. Егер пісіру құрылғысының нұсқаулары үлкенірек қашықтықты көрсетсе, соны орындаңыз.

Металл май сүзгісін қалай тазалау керек?

Май сүзгісін айына кемінде бір рет тазалау керек. Агрессивті емес жуғыш заттарды пайдаланыңыз, қолмен немесе төмен температурадағы жылдам циклде ыдыс жуғышта жуыңыз. Ескерту: ыдыс жуғышта жуу түссізденуге әкелуі мүмкін, бірақ сүзгілеу өнімділігі өзгеріссіз қалады.

Белсенді көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісін ең көбі 4 ай сайын ауыстыру керек. Оны тазалауға немесе қалпына келтіруге болмайды. Қанығу пайдалану жиілігіне және май сүзгісін үнемі тазалауға байланысты.

Сорғыштың шымын қалай ауыстыру керек?

Құрылғыны ажыратыңыз. Шамның суық екеніне көз жеткізіңіз. Жәшікті толығымен тартып шығыңыз, сору торын алыңыз. Ақаулы шамды бұрап шығарып, 3 Вт, E14 цоколі, 230 В, ұзындығы 55 мм типті жаңа шаммен ауыстырыңыз. Торды қайта орнатыңыз.

Сорғышты көмір сүзгісіз рециркуляция режимінде пайдалана аламын ба?

Жоқ, сорғыш сору немесе сүзгілеу нұсқасында жұмыс істей алады. Рециркуляция режимі үшін (ауа бөлмеге қайтарылады) белсенді көмір сүзгісі міндетті. Егер сорғыш сатып алу кезінде онымен жабдықталмаған болса, тапсырыс беріп, пайдалану алдында орнатуыңыз керек.

Ұсынылатын шығару құбырының диаметрлері қандай?

Шығару құбырының диаметрі сорғыштың үстіндегі қосқыш фланецтің диаметріне тең болуы керек. Қатаң қажетті ұзындықтағы құбырды пайдаланыңыз, иілу саны минималды (макс. 90°). Қиманың шамадан тыс өзгеруінен аулақ болыңыз.

Шамды ауыстырғаннан кейін жарықтандыру жұмыс істемесе не істеу керек?

Шамның өз орнына дұрыс салынғанын тексеріңіз. Егер мәселе сақталса, сорғышты бөлшектемес бұрын сатудан кейінгі қызметке хабарласыңыз.

Сорғышты сыртқы құбырсыз орнату мүмкін бе?

Иә, сорғыш сүзгілеу нұсқасында (рециркуляция) жұмыс істей алады. Бұл жағдайда белсенді көмір сүзгісін орнатыңыз (егер берілмесе, бөлек сатылады). Ауа майсыздандырылып, иіссіздендіріліп, бөлмеге қайтарылады.

Сорғышты пайдалану кезінде қоршаған ортаға әсерді қалай азайтуға болады?

Сорғышты пісіру кезінде минималды жылдамдықта қосып, біраз минуттан кейін өшіріңіз. Тек күшті бу болғанда ғана жылдамдықты арттырыңыз. Көмір сүзгілерін үнемі ауыстырыңыз және май сүзгілерін тазалаңыз. Ұсынылатын максималды құбыр диаметрін пайдаланыңыз.

Қандай қауіпсіздік шаралары міндетті?

Сорғышты кез келген күтім алдында әрқашан ажыратыңыз. Оны тор орнатылмаған күйде ешқашан пайдаланбаңыз. Сорғыш астында тағамды жандырмаңыз. Оны тірек беті ретінде пайдаланбаңыз. 8 жасқа толмаған балаларды қадағалау қажет. Орнату аяқталмайынша сорғышты қоспаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ELITE 14 PRF0098874B ELICA

КК Монтаждау мен пайдалану нұсқауы

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кез келген уақытта бұл нұсқаумен пайдалану үшін ақтаған маңызды. Бұйым сатылған, тапсырылған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нұсқауды мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар.
• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нұсқаулар

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз. • Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал

қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды. - Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет. - Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз. • Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді - сақтамау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады. - Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды

ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып кетпеуін немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толық аяқталмайынша құрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

- Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

• Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.

- Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

- Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ!

- Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау

электрлік қауіптерге әкелуі мүмкін.

- Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Еуропалық директиваға (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Мұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша

азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нұсқасы

Бұл сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тең болуы керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктерге, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

! Қажетті минималды ұзындықтағы түтікті қолданыңыз.

! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

! Түтіктің көлденең қимасында түбегейлі өзгерістерді болдырмаңыз.

Ескерту! Егер сорғыш көмір сүзгімен жабдықталса, оны алып тастаңыз.

Сүзу нұсқасы

Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.

Ескерту! Егер сорғыш көмір сүзгімен жабдықталмаса, тапсырыс беріп қолданудың алдында қондырыңыз.

Қондыру

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50 см, ал газ немесе біріктірілген плиталар үшін 65 см-ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосулары

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректерге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса,

ол орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ!

Қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Сорғыш қалпағы арнайы қоректендіру сымымен жабдықталған. Сым бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

Бекіту

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

Сүзгінің бұл түрі аспалы шкафқа немесе басқа тірекке кіріктірілуі керек.

Пайдалану

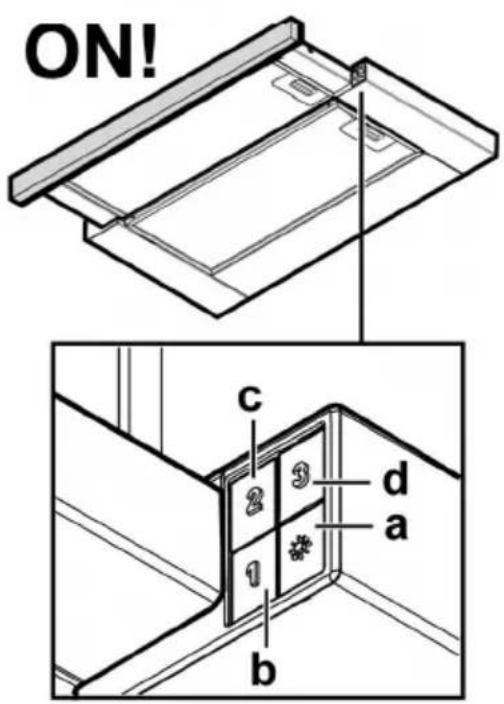

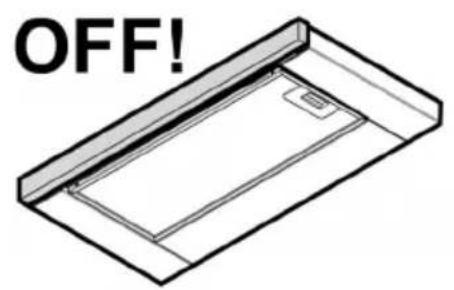

Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз.

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

20-сурет

Ас пісірген кезде жарамсыз иісті ұстап қалады.

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерацияға жарамсыз.

Май сүзгілерін алып тастаңыз.

Көмір сүзгісін әр жағында майлаңыз және оны қақпаққа іліңіз.

Май сүзгісін қайта бекітіңіз.

Шам ауыстыру

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны ұстаудан бұрын, олардың суығанына көз жеткізіңіз.

Торды алып тастаңыз.

Шам аймағына қол жеткізу үшін, майды тазарту сүзгісінің тіреуіш торын немесе майды тазарту сүзгісін алыңыз.

Зақымданған шамды алыңыз да, орнына жаңасын салыңыз (төмендегі кестені қараңыз):

Шам	Куат (Вт)		Уяшык
	3		E14
Кернеу (В)		Өлшем (мм)
230		35x102 (шам ортасының үзындығы)
ILCOS D коды(IEC 61231 стандартына сай)
DRGSB/C/UB-3/27/1B-230-E14-55

Торды орнына қойыңыз.

Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.
