Merke	Elica
Modell	ELITE 14 PRF0098874B
Produkttype	Kjøkkenvifte (avtrekk til utsiden) / resirkulering (innvendig resirkulering)
Installasjon	Innebygd i et skap eller støtte
Minste avstand fra koketopp	50 cm (elektrisk komfyr) eller 65 cm (gass/kombinert)
Strømforsyning	230 V, 50 Hz
Lysstyrke	3 W (sokkel E14, spenning 230 V)
Antall hastigheter	3 sugehastigheter
Type fettfilter	Metallisk (kan vaskes i oppvaskmaskin, rask syklus lav temperatur)
Type kullfilter	Aktivt kullfilter (for resirkuleringsversjon, ikke vaskbart, varighet maks 4 måneder)
Funksjoner	Lys PÅ/AV, stopp, hastighet 1, hastighet 2, hastighet 3
Vedlikehold av filtre	Fettfilter: rengjøring minst 1 gang per måned. Kullfilter: bytte hver 4. måned
Utvendig rengjøring	Fuktig klut med nøytral flytende oppvaskmiddel. Ikke slipende produkter eller alkohol
Sikkerhet	Koble fra før vedlikehold. Ikke bruk uten filter. Ikke flamber under viften. Ikke bruk som støtteflate
Samsvar med standarder	Sikkerhet: EN/IEC 60335-1, 60335-2-31. Ytelse: EN/IEC 61591. EMC: EN 55014-1, etc.
Resirkulering	I samsvar med WEEE-direktivet 2012/19/EC. Må ikke kastes med husholdningsavfall

Ofte stilte spørsmål - ELITE 14 PRF0098874B ELICA

Hva er minimum monteringshøyde mellom kjøkkenviften og koketoppen?

For elektrisk komfyr er minimumsavstanden 50 cm; for gass- eller kombinert komfyr er den 65 cm. Hvis instruksjonene for kokeredskapet angir en større avstand, følg den.

Hvordan rengjøre det metalliske fettfilteret?

Fettfilteret må rengjøres minst en gang i måneden. Bruk milde rengjøringsmidler, for hånd eller i oppvaskmaskin på lav temperatur og rask syklus. Merk: Vask i oppvaskmaskin kan føre til misfarging, men filterytelsen forblir intakt.

Når bør det aktive kullfilteret skiftes?

Aktivt kullfilter må skiftes maksimalt hver 4. måned. Det kan ikke rengjøres eller regenereres. Metningen avhenger av bruksfrekvens og regelmessig rengjøring av fettfilteret.

Hvordan skifte pæren i kjøkkenviften?

Koble fra apparatet. Sørg for at pæren er kald. Trekk skuffen helt ut, fjern sugegitteret. Skru ut den defekte pæren og erstatt den med en ny pære av typen: 3W, sokkel E14, 230V, 55 mm lengde. Sett tilbake gitteret.

Kan jeg bruke kjøkkenviften i resirkuleringsmodus uten kullfilter?

Nei, kjøkkenviften kan fungere i avtrekks- eller filterversjon. For resirkuleringsmodus (luft returneres til rommet) er et aktivt kullfilter obligatorisk. Hvis viften ikke er utstyrt med dette ved kjøp, må du bestille ett og montere det før bruk.

Hva er anbefalte avtrekkskanaldiametre?

Avtrekksrørets diameter må være lik diameteren til tilkoblingsflensen som sitter over viften. Bruk et rør med strengt nødvendig lengde, med et minimum av bøyer (maks vinkel 90°). Unngå overdreven variasjon i tverrsnitt.

Hva gjør jeg hvis lyset ikke fungerer etter at pæren er skiftet?

Kontroller at pæren er riktig satt inn i holderen. Hvis problemet vedvarer, kontakt kundeservice før du demonterer viften.

Er det mulig å installere kjøkkenviften uten utvendig kanal?

Ja, kjøkkenviften kan fungere i filterversjon (resirkulering). I så fall monterer du det aktive kullfilteret (selges separat hvis ikke medfølgende). Luften blir avfettet og desodorisert før den returneres til rommet.

Hvordan redusere miljøpåvirkningen ved bruk av kjøkkenviften?

Slå på viften på minimumshastighet under matlaging og la den gå i noen minutter etterpå. Bruk kun hastighetsøkning ved kraftig damp. Bytt kullfiltre regelmessig og rengjør fettfiltre. Bruk maksimal anbefalt kanaldiameter.

Hvilke sikkerhetstiltak er nødvendige?

Koble alltid viften fra strømmen før vedlikehold. Bruk den aldri uten at gitteret er montert. Ikke flamber mat under viften. Ikke bruk den som støtteflate. Barn under 8 år må holdes under tilsyn. Ikke koble til viften før installasjonen er fullført.

BRUKSANVISNING ELITE 14 PRF0098874B ELICA

NO Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. • Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

- Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

- Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

- Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

- Det er strengt forbudt å lage flamberte retter under hetten.

- Bruk kun samme type lyspære som angitt i avsnittet om vedlikehold/utskifting av lyspære i denne veiledningen når lyspæren skal skiftes.

Åpne flammer kan skade filtrene og føre til brann, og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykavtrekk, følg nøye alle lokale forskrifter og regler.
• Oppsuget luft må ikke føres inn i et rør som brukes som avtrekk for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det er fare for elektrisk støt. Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig angitt.
• Bruk kun de festeskruene som følger med apparatet for å utføre installasjonen, eller hvis de ikke følger med, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

- Vennligst kontakt et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

⚠ VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer enheter som aktiveres automatisk.

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EU om avfall fra elektrisk og elektronisk utstyr (WEEE). Ved å sørge for at dette produktet kasseres på forskriftsmessig måte, bidrar brukeren til å forebygge mulige negative konsekvenser for miljø og helse.

Symbolet på produktet eller på medfølgende papirer viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale forskrifter for avfallshåndtering. For mer informasjon om behandling, gjenvinning og resirkulering av dette produktet, kan du kontakte lokale myndigheter, renovasjonsselskapet for husholdningsavfall eller butikken der du kjøpte produktet.

Apparatet er designet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Ytelse: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkningen: Slå på ventilatorhetten på laveste hastighet når du begynner å lage mat, og la den gå i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp, og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift kullfilteret når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilteret når det er nødvendig for å opprettholde optimal effektivitet. Bruk maksimal diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektiviteten og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke inkludert, men må kjøpes separat.

Diameteren på avløpsrøret må tilsvare diameteren på tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter som tilsvarer luftuttaket (koblingsflensen).

Merk! Dersom ventilatorhetten er utstyrt med kullfilter må dette fjernes.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, må dette bestilles og monteres før bruk.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm for elektriske kokeplater og 65 cm for gassbluss og kombinerte koketopper.

Nettspenningen må være i samsvar med den elektriske spenningen som er angitt på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten ikke er lett tilgjengelig etter installasjonen, må man installere en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjoner som oppstår i kategori overspenning III, i henhold til installasjonsreglene.

▲ MERK!

Ventilatoren har en spesiell strømledning; dersom denne skades, skal man henvende seg til kundeassistansen for kjøp av en ny.

Montering

Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.

Denne kjøkkenviften er designet for å festes i et skap eller på en annen type støtte.

Funksjon

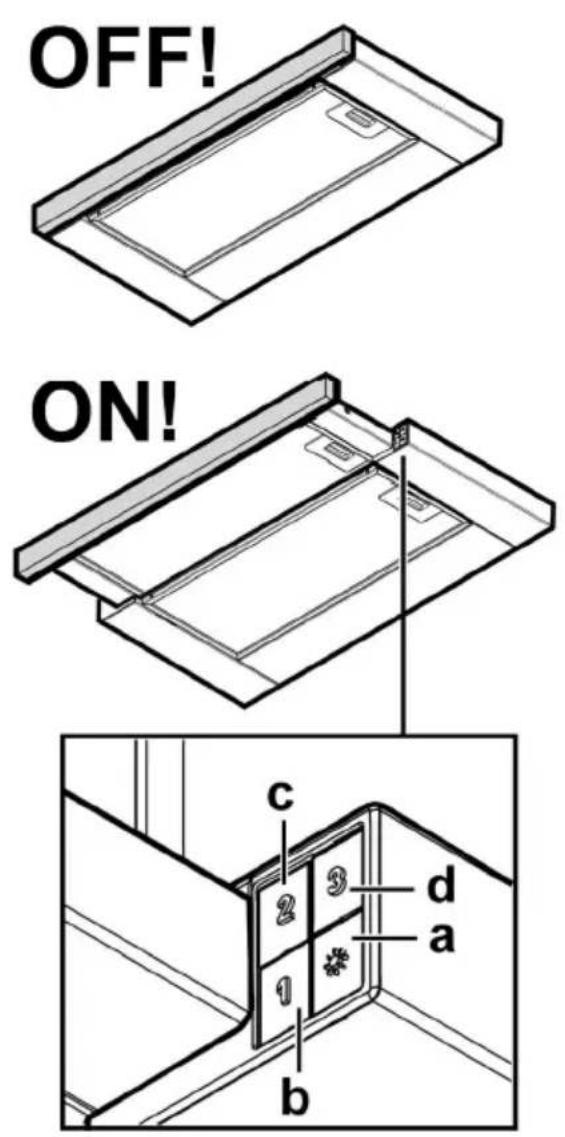

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

a. Lysbryter ON/OFF. b. Bryter OFF/hastighet 1. c. Hastighetsvelger 2. d. Hastighetsvelger 3.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 10-21

Fanger kokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Ta vekk fettfilteret.

Sett inn ett kullfilter på hver side, og hekt dem til ventilatoren.

Sett på plass fettfilteret igjen.

Utskifting av lyspærer

Koble ventilatoren fra strømnettet.

Trekk den uttrekkbare skjermen helt ut.

Ta vekk gitteret for å åpne lamperommet.

Fjern den defekte lyspæren og bytt den ut med en ny pære (se tabellen under):

Lampe	Effekt (W)		Kontakt
	3		E14
Spenning (V)		Dimensjon (mm)
230		55(Lyssenterlengde)
Kode ILCOS D(i henhold til IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Sett på plass gitteret igjen.

Produktet er designet, testet og produsert i henhold til:
