Өнім түрі	Аспирациялық сорғыш
Бренд	Zanussi
Модель	ZHB92670KA
Орнату түрі	Қабырғалық
Электр қоректенуі	220-240 В, 50 Гц
Жылдамдықтар саны	3
Жарықтандыру	ЖШД
Май сүзгісінің түрі	Ыдыс жуғыш машинада жууға болатын металл
Көмір сүзгісі	Иә, ауыстырылатын (жууға болмайды)
Сору режимі	Сыртқа шығару немесе қайта айналым
Пісіру бетінен ең төменгі қашықтық	65 см
Бақылау	Түймелік
Материал	Тот баспайтын болат
Май сүзгісін тазалау	Ай сайын
Көмір сүзгісін ауыстыру	Әр 4-6 ай сайын
Шамды ауыстыру	Тек уәкілетті техник арқылы
Жөндеу мүмкіндігі	Қосалқы бөлшектер қолжетімді (сүзгілер, шам)
Күнделікті пайдалану	Пісіруден кейін сорғышты 15 мин іске қосу

Жиі қойылатын сұрақтар - ZHB92670KA ZANUSSI

Май сүзгілерін қалай тазалауға болады?

Май сүзгілері ай сайын тазаланады. Оларды ыдыс жуғыш машинада төмен температурада қысқа циклде жууға болады немесе қолмен губка мен абразивті емес жуғыш затпен жууға болады. Оларды сорғыштың астындағы бекіту қысқышының тетігін басу арқылы алыңыз, содан кейін сүзгінің алдын төмен қарай бұраңыз.

Көмір сүзгісін қашан ауыстыру керек?

Көмір сүзгісі шамамен 4-6 ай сайын ауыстырылуы керек, қарқынды пайдаланғанда жиірек. Оны жууға болмайды және қалпына келтіруге болмайды.

Сорғыш жанбаса не істеу керек?

Құрылғының электр көзіне дұрыс жалғанғанын тексеріңіз. Егер сақтандырғыш ажыраған болса, оны ауыстырыңыз. Егер мәселе сақталса, білікті электрикке хабарласыңыз.

Сорғыштың шамын қалай ауыстыруға болады?

Бұл құрылғы тек техник ауыстыра алатын ЖШД шаммен жабдықталған. Ақаулық болса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

Пісіру беті мен сорғыш арасындағы ең төменгі қашықтық қандай?

Пісіру бетінің үстіңгі жағы мен сорғыштың төменгі бөлігі арасындағы ең төменгі қашықтық 65 см, орнату нұсқаулығында басқаша көрсетілмесе.

Сорғышты көмір сүзгісіз пайдалануға бола ма?

Иә, егер сорғыш сыртқа шығару режимінде орнатылса, көмір сүзгісі қажет емес. Қайта айналым режимінде ауаны тазарту үшін көмір сүзгісі міндетті.

Сорғышты қалай орнату керек?

Орнатуды білікті маман жүзеге асыруы керек. Құрылғымен бірге берілген орнату нұсқаулығын қатаң сақтаңыз. Ауа саңылауларының бітеліп қалмағанына және ауа шығарудың жергілікті ережелерге сәйкестігіне көз жеткізіңіз.

Сорғыш неге жақсы сормайды?

Қозғалтқыш жылдамдығы бөлінген буларға сәйкес келмеуі мүмкін. Жылдамдықты арттырыңыз. Сондай-ақ май сүзгілерінің кірленбегенін тексеріңіз; қажет болса тазалаңыз.

Сорғыш қайта айналым режимімен үйлесімді ме?

Иә, сорғыш белсенді көмір сүзгісінің көмегімен қайта айналым режимінде жұмыс істей алады. Бұл режимде ауа сүзіліп, бөлмеге қайта жіберіледі.

Сорғыштың сыртқы бетіне қалай күтім жасау керек?

Бетті жұмсақ шүберекпен, жылы сумен және жұмсақ жуғыш затпен тазалаңыз. Абразивті жуғыш заттарды, металл қырғышты немесе бу тазалағышты қолданбаңыз.

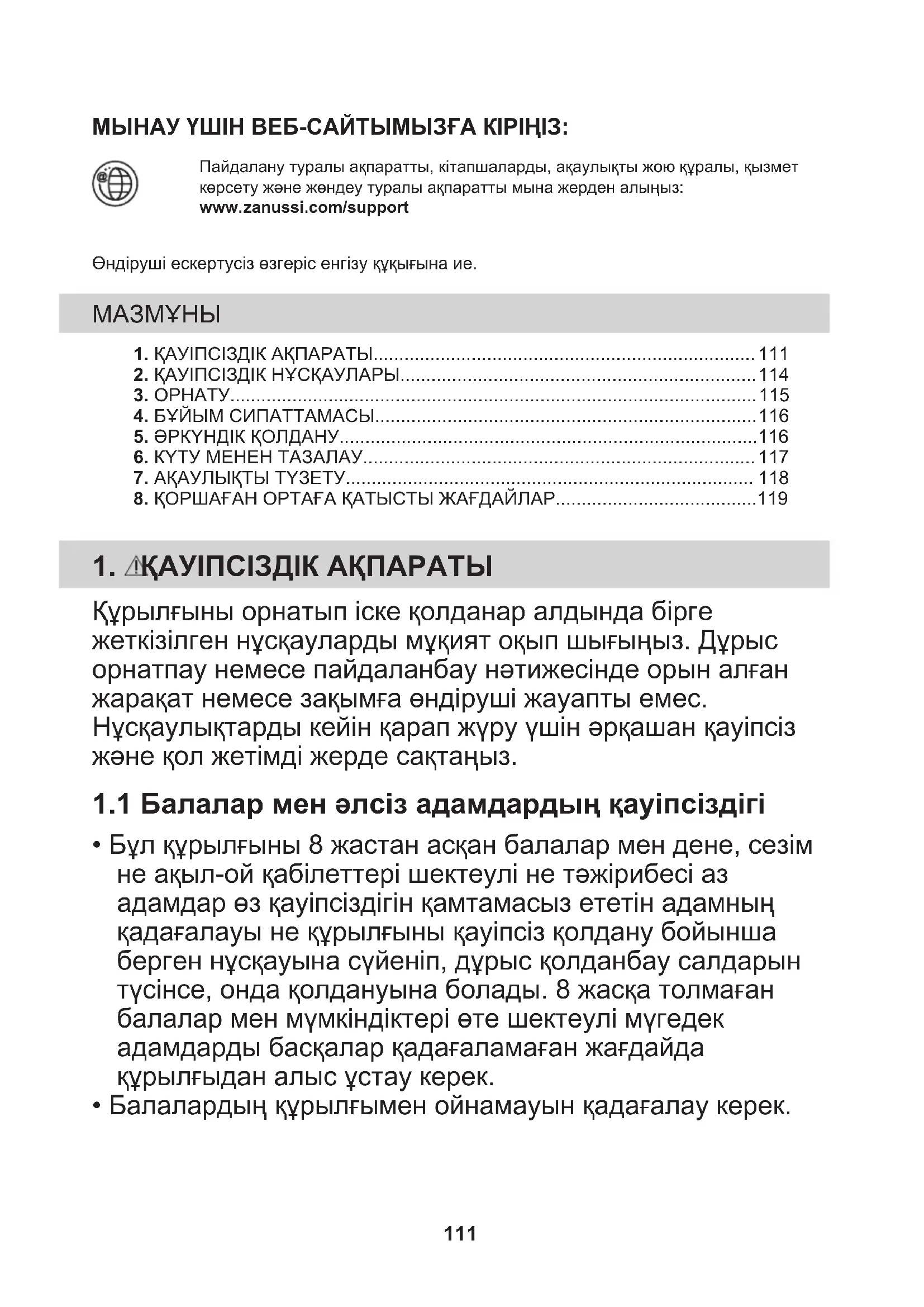

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ZHB92670KA ZANUSSI

Пештің сорғыш қондырғысы 111 — қолдану туралы нұсқаулар

Пайдалану туралы ақпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жөндеу туралы ақпаратты мына жерден алыңыз: www.zanussi.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығын өзіне қалдырады.

МАЗМҰНЫ

Құрылғыны орнатып іске қосар алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жарақат немесе зақымға өндіруші жауапты емес. Нұсқаулықтарды кейін қарап жүру үшін әрқашан қауіпсіз және қол жетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

• Бұл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

- Балалардың құрылғымен ойнамауын қадағалау керек.

• Барлық орам материалдарын балалардан алыс ұстап, қоқысқа тиісті түрде тастау керек.
• Құрылғы жұмыс істеп тұрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жөндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бұл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бұл құрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бұл құрылғыны кеңселерде, қонақүй бөлмелерінде, төсек және таңғы ас қамтамасыз етілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) тұрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас тұрғын жайда пайдалануға болады.
• Кандай да бір жөндеу жұмысын орындау алдында құрылғыны қуат көзінен ажыратыңыз.
• САҚТЫҚ ЕСКЕРТУ: Алмалы бөлшектерді пісіру құрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Құрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Құрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жерге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкелуі мүмкін.
• Құрылғыны бекіту үшін желімдерді пайдаланбаңыз. • Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе

құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жергілікті нормативтік актілердің талаптарына сәйкес келуі керек.

• Газ немесе басқа жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Құрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер қуат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

• Құрылғы қуат көзіне тура қосылған болса, құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін тұйықтағыш құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Құрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаңыз.

Құрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шүберекпен мезгіл-мезгіл тазалаңыз.

• Құрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз. - Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз. • Құрылғының ішін шүберекпен тазалаңыз.

2. ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

2.1 Орнату

ЕСКЕРТУ!

Жарақат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы құрылғыны тек білікті маман ғана орнатуға тиіс.
• Бүлінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Құрылғымен бірге жеткізілген орнату нұсқауларын орындаңыз.
• Құрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Құрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рұқсат берілмесе, онда орнатпаңыз.

2.2 Электр тоғына қосу

ЕСКЕРТУ!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.
• Техникалық ақпарат тактасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр

параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер ( ) белгішесі техникалық ақпарат тақтайшасында жазылмаса, құрылғыны жерге тұйықтау қажет. • Әрқашан дұрыс орнатылған, соққыға төзімді розетканы қолданыңыз.
• Электр сымдарының оратылуына жол бермеңіз.
• Көп тармақты адаптер мен ұзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
• Құрылғыны ажырату үшін электр сымынан тартпаңыз. Әрдайым қорек ашаны қолмен тартып шығарыңыз.
• Ток жүріп тұрған және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Құрылғының дұрыс орнатылғанына көз жеткізіңіз. Бос әрі дұрыс емес электр желісінің сымы ағытпаны тым ысытып жіберуі мүмкін.
• Құрылғыны орнатқаннан кейін қосыңыз. Орнатып болғаннан кейін электр желісіне қол жеткізуге болатынына көз жеткізіңіз.

2.3 Пайдалану

ЕСКЕРТУ!

Жарақат алу, күйіп қалу, электр қатеріне ұшырау қаупі бар.

• Бұл тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта қолданбаңыз. • Бұл құрылғының техникалық сипаттамасын өзгертпеңіз. • Құрылғыны дымқыл қолдармен немесе суға тиіп тұрғанда пайдаланбаңыз.
• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз. • Тамақты тоңмайға немесе майға пісіріп, қуырғанда қызған заттарды немесе оттың жалынын алыс ұстаңыз.
• Ашық электр грильдерін пайдаланбаңыз. • Құрылғыны сақтау орны үшін пайдаланбаңыз.
• Құрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе басқа да оптикалық құралдарды пайдаланбаңыз.
• Егер құрылғы басқа құрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

• Құрылғыны жөндеу үшін уәкілетті қызмет көрсету орталығына

хабарласыңыз. Тек қана фирмалық қосалқы бөлшектерді қолданыңыз.

- Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке сатылады: Бұл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.5 Қоңысқа тастау

ЕСКЕРТУ!

Жарақат алу немесе тұншығып қалу қаупі бар.

• Құрылғыны утилизациялау жолы туралы ақпарат алу үшін муниципалды органға хабарласыңыз. • Құрылғыны электр желісінен ажыратыңыз. • Құрылғыға жақын орналасқан электр сымын кесіп, қоқысқа тастаңыз.

3. ОРНАТУ

ЕСКЕРТУ!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нұсқаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

Функция Сипаттамасы
1	Шам Шамдарды қосады және өшіреді.
2	Бірінші жылдамдық/Өшірулі Мотор бірінші жылдамдық деңгейіне ауысады. Екінші рет басқан кезде құрылғы өшіріледі.
3	Екінші жылдамдық Мотор екінші жылдамдық деңгейіне ауысады.
4	Ушінші жылдамдық Мотор үшінші жылдамдық деңгейіне ауысады.

5. ЭРКУНДІК ҚОЛДАНУ

Төмендегі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

γ0-1	Тамакты жылытканда, қақпақ жабылған ыдысты қолданып пісіргенде.
γ2	Бірнеше пісіру аймақтарында немесе оттықтарда қақпағы жабық ыдыста тамақ пісіргенде, баппен құырғанда.
γ3	Көп мөлшердегі тағамдарды қақпақсыз қайнатқанда және құырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.

Тағамды пісіргеннен кейін ауа тартқыш құралды шамамен 15 минут қосып қоюға кеңес беріледі.

Ауа тартқыш құралды пайдалану үшін:

1. Құрылғыны қосу үшін бірінші жылдамдық түймесін басыңыз.
2. Керек болса, қажетті түймешікті басып, жылдамдықты өзгертіңіз.

Түтін шығарғыштың шамы басқа түтін шығарғыш функцияларынан тәуелсіз жұмыс істейді. Әзірлеу бетін жарықтандыру үшін шам түймесін басыңыз.

Құрылғыны сөндіру үшін бірінші жылдамдық түймешігін қайта басыңыз.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жуғыш заттарды және щеткаларды пайдаланбаңыз.

Құрылғының бетін жұмсақ шүберекпен, жылы сумен және жұмсақ жуғыш затпен тазалаңыз.

Әзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шүберекпен немесе қағаз сүлгілермен құрғату керек.

Дақтарды жұмсақ жуғыш затпен тазалаңыз.

Түтін шығарғышты таза ұстаңыз

Құрылғыны және май сүзгілерін ай сайын тазалаңыз. Ішіндегі және май сүзгілеріндегі майды мұқият тазалаңыз. Жиналған май немесе басқа қалдық өртке әкелуі мүмкін.

Май сүзгілерін ыдыс жуу машинасында жууға болады.

Ыдыс жуғыш машинада төмен температураны және қысқа циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бұл құрылғының жұмыс істеуіне әсер етпейді.

Көмір сүзгісі

Көмір сүзгісінің толу уақыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиі тазаланғанына байланысты болады. Белсендірілген көмір сүзгісін жуу мүмкін емес, регенерациялау мүмкін емес және оны шамамен 4/6 ай пайдаланған сайын немесе өте ауыр пайдалану үшін жиірек ауыстырып тұру керек.

6.2 Май сүзгісін тазалау

Сүзгілерді орнату үшін қарама-қарсы жақтарында қысқыштар мен қадауштар пайдаланылған.

Сүзгіні тазалау үшін:

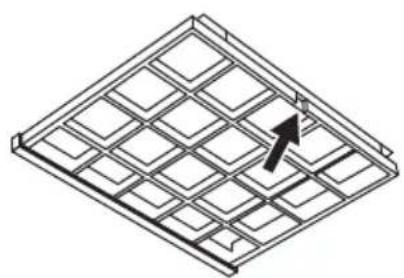

1. Ауа тартқыш құралдың астындағы сүзгі панеліндегі бекіту қысқышының ұстағышын басыңыз (1).

1. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз (2), содан кейін тартыңыз.

Барлық сүзгілер үшін алғашқы екі қадамды қайталаңыз.

1. Сүзгілерді жеміргіш емес жуғыш заттарды қолданып, жөкемен немесе ыдыс жуғыш машинада тазалаңыз.

Ыдыс жуғыш машинада төмен температураны және қысқа циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бұл құрылғының жұмыс істеуіне әсер етпейді.

1. Сүзгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орындаңыз. Қажет болса, барлық сүзгілер үшін қадамдарды қайталаңыз.

6.3 Көмір сүзгісін ауыстыру

ЕСКЕРТУ!

Көмір сүзгісін жууға болмайды!

Сүзгіні ауыстыру үшін:

1. Май сүзгілерін құрылғыдан алыңыз. Осы тараудағы "Май сүзгілерін тазалау" бөлімін қараңыз.
2. Алдыңғы жақтауды сүзгінің төменгі бөлігіндегі саңылауға қарай басыңыз.

Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз.

1. Жаңа сүзгіні орнату үшін осы қадамдарды керісінше орындаңыз. Кез-келген жағдайда сүзгілерді кем дегенде төрт ай сайын ауыстыру керек.

6.4 Шамды ауыстыру

Бұл құрылғы ЖШД шамымен және бөлек іске қосу құралымен (ЖШД драйвері) жабдықталған. Бұл бөлшектерді техник қана ауыстыра алады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7. АҚАУЛЫҚТЫ ТҮЗЕТУ

ЕСКЕРТУ!

Қауіпсіздік тарауларын қараңыз.

7.1 Не істерсіз, егер...

Құрылғыны іске қоса алмадыңыз. Құрылғы куат көзіне қосылған жоқ немесе теріс қосылған.	Құрылғының электр көзіне дұрыс қосылғанына көз жеткізіңіз.
Құрылғыны іске қоса алмадыңыз. Сақтандырғыш жанып кеткен. Ақаулыққа сақтандырғыштың себеп болмағанын тексеріңіз. Сақтандырғыш қайта-қайта жанып кетсе, білікті электршіге хабарласыңыз.
Шам жанбайды. Шамда ақау бар. Шамды ауыстырыңыз. "Күтіп	ұстау және Тазалау" тарауын қараңыз.

Козгалткыш жылдамдығы пайда болған буларға сәйкес келмейді.

Козгалтқыштың жылдамдығын өзгертіңіз.

Белгі салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиян келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өңдеу орталығына өткізіңіз немесе жергілікті мекемеге хабарласыңыз.
