ZHB92670KA - õhupuhasti ZANUSSI - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Bränd	Zanussi
Mudel	ZHB92670KA
Paigalduse tüüp	Seinale kinnitatav
Elektrivarustus	220-240 V, 50 Hz
Kiiruste arv	3
Valgustus	LED
Rasvafiltri tüüp	Nõudepesumasinas pestav metallfilter
Söefilter	Jah, vahetatav (mittepestav)
Imemise režiim	Väljatõmme või retsirkulatsioon
Minimaalne kaugus pliidist	65 cm
Juhtimine	Nupud
Materjal	Roostevaba teras
Rasvafiltri puhastamine	Igakuine
Söefiltri vahetamine	Iga 4-6 kuu järel
Lambi vahetamine	Ainult volitatud tehniku poolt
Parandatavus	Varuosad saadaval (filtrid, lamp)
Igapäevane kasutamine	Laske õhupuhastil pärast küpsetamist 15 minutit töötada

Korduma kippuvad küsimused - ZHB92670KA ZANUSSI

Kuidas puhastada rasvafiltreid?

Rasvafiltreid puhastatakse iga kuu. Neid saab pesta nõudepesumasinas madalal temperatuuril lühikese tsükliga või käsitsi käsna ja mitteabrasiivse pesuvahendiga. Eemaldage need, vajutades õhupuhasti all oleva kinnitusklambri hooba, seejärel kallutage filtri esiosa allapoole.

Millal vahetada söefiltrit?

Söefilter tuleb vahetada umbes iga 4–6 kasutuskuu järel või sagedamini intensiivse kasutamise korral. See ei ole pestav ja seda ei saa taastada.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige, kas seade on korralikult elektritoiteallikaga ühendatud. Kui kaitse on läbi põlenud, vahetage see välja. Kui probleem püsib, pöörduge kvalifitseeritud elektriku poole.

Kuidas vahetada õhupuhasti lampi?

See seade on varustatud LED-lambiga, mida saab vahetada ainult tehnik. Rikke korral võtke ühendust volitatud teeninduskeskusega.

Kui suur on minimaalne kaugus õhupuhasti ja pliidi vahel?

Minimaalne kaugus pliidi pinna (kus nõud asuvad) ja õhupuhasti alumise osa vahel on 65 cm, välja arvatud juhul, kui paigaldusjuhendis on märgitud teisiti.

Kas ma saan kasutada õhupuhastit ilma söefiltrita?

Jah, kui õhupuhasti on paigaldatud väljatõmbena, pole söefilter vajalik. Retsirkulatsioonirežiimis on söefilter õhu puhastamiseks hädavajalik.

Kuidas paigaldada õhupuhasti?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Järgige täpselt seadmega kaasasolevaid paigaldusjuhiseid. Veenduge, et ventilatsiooniavad pole ummistunud ja et õhu väljatõmme vastab kohalikele eeskirjadele.

Miks õhupuhasti ei ime hästi?

Mootori kiirus ei pruugi olla sobiv tekkivate aurude jaoks. Suurendage kiirust. Kontrollige ka, kas rasvafiltrid pole määrdunud; vajadusel puhastage need.

Kas õhupuhasti sobib retsirkulatsiooniks?

Jah, õhupuhasti saab töötada retsirkulatsioonirežiimis tänu aktiivsöefiltrile. Selles režiimis õhk filtreeritakse ja suunatakse tagasi tuppa.

Kuidas hooldada õhupuhasti välispinda?

Puhastage pinda pehme lapiga, sooja vee ja õrna pesuvahendiga. Ärge kasutage abrasiivseid puhastusvahendeid, metallist kaabitsaid ega aurupuhastit.

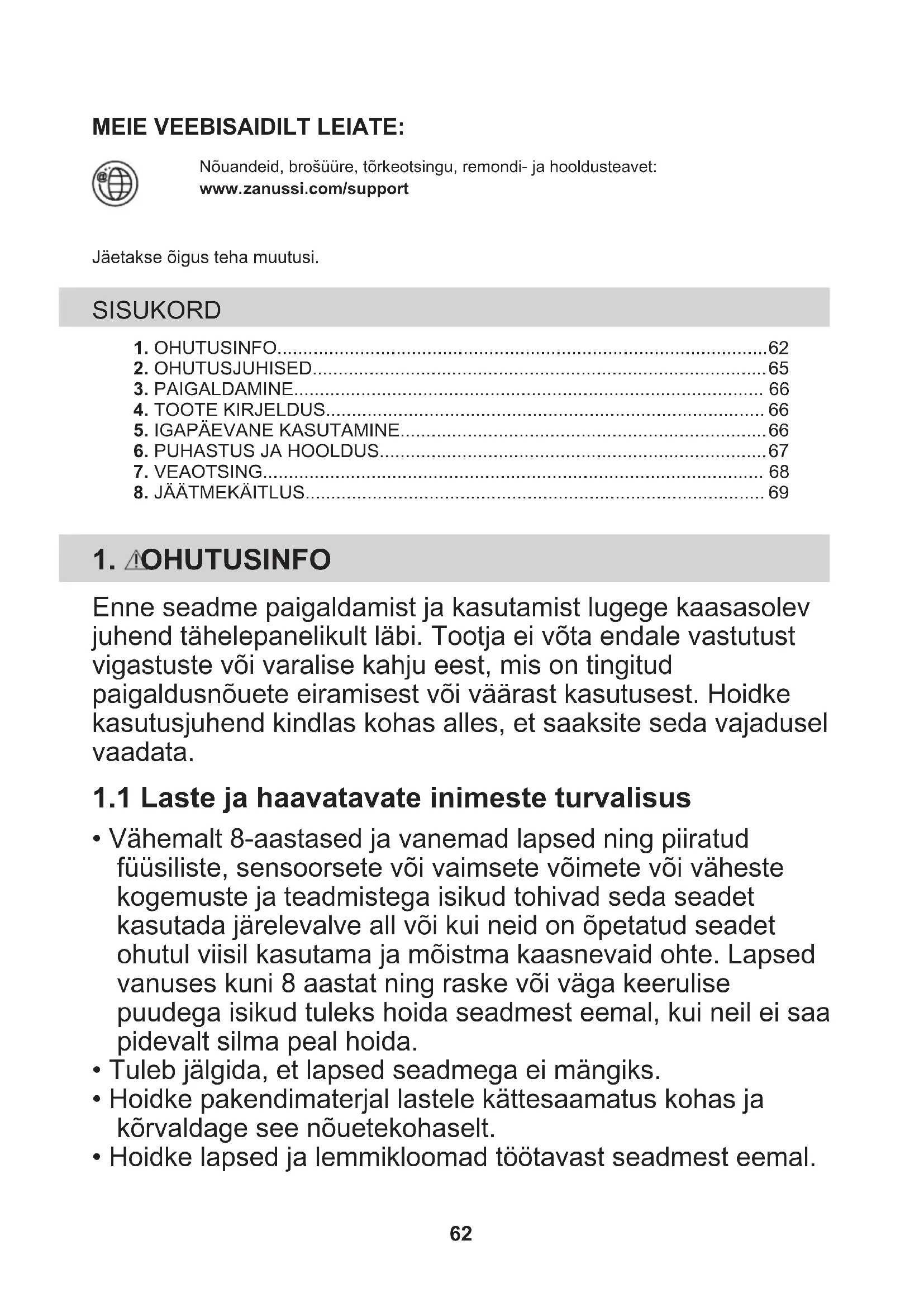

KASUTUSJUHEND ZHB92670KA ZANUSSI

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

Jäetakse õigus teha muutusi.

SISUKORD

1. OHUTUSINFO....62
2. OHUTUSJUHISED....65
3. PAIGALDAMINE....66
4. TOOTE KIRJELDUS....66
5. IGAPÄEVANE KASUTAMINE....66
6. PUHASTUS JA HOOLDUS....67
7. VEAOTSING....68
8. JÄÄTMEKÄITLUS....69

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Tuleb jälgida, et lapsed seadmega ei mängiks.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.

- Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

- See seade on mõeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.

- See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

- Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

- Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

- ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.

- Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

- Ärge kasutage seadme kinnitamiseks liime.

- Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidi paigaldusjuhendis ei ole öeldud teisiti.

- Õhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

- Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

- Veenduge, et ventilatsiooniavad ei oleks ummistunud ja seadmes kogunenud õhku ei juhitaks kanalisse, mida

kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

- Kui seade töötab koos teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

- Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

- Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.

- Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

- Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.

- Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.

- Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.

- Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.

- Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, sildid ja kaitsekile.
• Ärge paigaldage õhu väljaviiku seinas olevasse õõnsusse, välja arvatud juhul, kui see on selleks otstarbeks mõeldud.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kui andmeplaadil ei ole trükitud sümbolit, tuleb see seade maandada.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu

elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.

- Paigaldamisel jätke ühendamine kõige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögi oht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.
• Ärge muutke seadme tehnilisi omadusi.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Kasutage ainult seadmega kaasnenud tarvikuid.
• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või õliga.
• Ärge kasutage katmata elektrilisi reste.
• Ärge kasutage seadet hoiupinnana.
• Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.
• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

- Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Eemaldage seade vooluvõrgust. - Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4. TOOTE KIRJELDUS

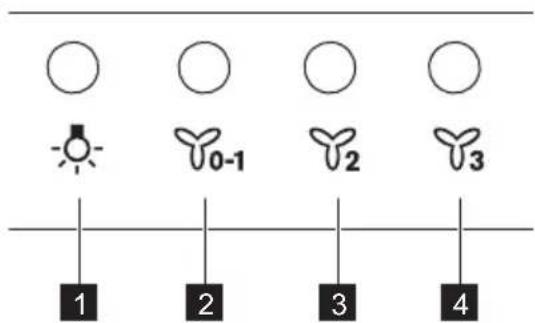

4.1 Juhtpaneeli ülevaade

Funktsioon Kirjeldus

1 Lamp Lülitab valgustuse sisse ja välja.

2 Esimene kiirus / Väljas Mootor lülitub esimesele kiirusele. Teine vajutus lülitab seadme välja.

3 Teine kiirus Mootor lülitub teisele kiirusele.

4 Kolmas kiirus Mootor lülitub kolmandale kiirusele.

5. IGAPÄEVANE KASUTAMINE

5.1 Õhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

	Toidu kuumutamisel kaanetatud potiga.
	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.
[ZWSH]	Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.

Soovitatav on jätta pärast küpsetamist õhupuhasti tööle ligikaudu 15 minutiks.

Õhupuhasti kasutamiseks:

1. Vajutage esimese kiiruse nuppu seade sisse lülitada.
2. Vajaduse korral muutke kiirust, vajutades sobivat nuppu.

Õhupuhasti valgusti on teistest funktsioonidest sõltumatu. Keedualade valgustamiseks vajutage valgustuse nuppu.

Seadme väljalülitamiseks vajutage uuesti esimest kiirusenuppu 0-1.

6. PUHASTUS JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju.

Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Hoidke õhupuhasti puhtana

Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise.

Rasvafiltreid võib pesta ka nõudepesumasinas.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

Söefilter

Söefiltri küllastumisaeg muutub sõltuvalt toiduvalmistamise tüübist ja rasvafiltri puhastamise regulaarsusest. Aktiveeritud söefilter ei ole pestav, seda ei saa regenereerida ning see tuleb uue vastu välja vahetada iga 4/6 kuu tagant või väga intensiivse kasutamise korral tihedamini.

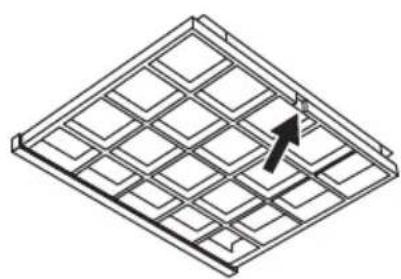

6.2 Rasvafiltri puhastamine

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihvte.

Filtri puhastamiseks:

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tõmmake.

1. Puhastage filtrid nõudepesumasinas või mitte-abrasiivse toimega pesuaines niisutatud käsnaga.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme kõigi filtrite puhul, kui see on asjakohane.

6.3 Söefiltri vahetamine

HOIATUS!

Söefilter ei ole pestav!

Filtri asendamiseks:

1. Eemaldage seadmest kõik rasvafiltrid. Vt käesoleva peatüki osa "Rasvafiltri puhastamine".
2. Vajutage pesas eesmist serva filtri tagumise osa suunas. Kallutage filtri esiosa kergelt allapoole.

1. Uue filtri paigaldamiseks teostage toiming vastupidises järjekorras.

Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

6.4 Lambi vahetamine

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib välja vahetada ainult tehnik. Mis tahes tõrgete korral vaadake peatüki "Ohutusjuhised" alalõiku "Hooldus".

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem Võimalik põhjus Lahendus

Seade ei käivitu. Seade ei ole vooluvörku ühendatudvõi on ühendatud valesti.	Kontrollige, kas seade on õigestivooluvörku ühendatud.
Probleem Võimalik põhjus Lahendus
Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas törke põhjustas kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik-uga.
Lamp ei põle. Valgusti on rikkis. Asendage lamp. Vt peatükki "Pu-hastus ja hooldus".
Seade ei ima aure piisavalt hästi. Valitud mootorikiirus ei vasta tekki-vale auruhulgale.	Muutke mootorikiirust.

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
