ZHB92670KA - вытяжка ZANUSSI - Бесплатное руководство пользователя

Тип продукта	Кухонная вытяжка
Бренд	Zanussi
Модель	ZHB92670KA
Тип установки	Настенная
Электропитание	220-240 В, 50 Гц
Количество скоростей	3
Освещение	LED
Тип жирового фильтра	Металлический, моющийся в посудомоечной машине
Угольный фильтр	Да, заменяемый (не моется)
Режим всасывания	Отвод наружу или рециркуляция
Минимальное расстояние над варочной поверхностью	65 см
Управление	Кнопки
Материал	Нержавеющая сталь
Очистка жирового фильтра	Ежемесячно
Замена угольного фильтра	Каждые 4-6 месяцев
Замена лампы	Только уполномоченным специалистом
Ремонтопригодность	Запчасти доступны (фильтры, лампа)
Ежедневное использование	Оставляйте вытяжку работать на 15 минут после приготовления

Часто задаваемые вопросы - ZHB92670KA ZANUSSI

Как чистить жировые фильтры?

Жировые фильтры нужно чистить каждый месяц. Их можно мыть в посудомоечной машине при низкой температуре на коротком цикле или вручную губкой с неабразивным моющим средством. Снимите их, нажав на рычаг фиксатора под вытяжкой, затем опустите переднюю часть фильтра вниз.

Когда заменять угольный фильтр?

Угольный фильтр необходимо заменять примерно каждые 4-6 месяцев использования или чаще при интенсивном использовании. Он не подлежит стирке и не может быть восстановлен.

Что делать, если вытяжка не включается?

Убедитесь, что прибор правильно подключен к источнику питания. Если сработал предохранитель, замените его. Если проблема не устранена, обратитесь к квалифицированному электрику.

Как заменить лампочку вытяжки?

Этот прибор оснащен светодиодной лампой, которая может быть заменена только специалистом. При неисправности обратитесь в авторизованный сервисный центр.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Минимальное расстояние между поверхностью варочной панели (где стоят посуда) и нижней частью вытяжки составляет 65 см, если иное не указано в инструкции по установке.

Можно ли использовать вытяжку без угольного фильтра?

Да, если вытяжка установлена в режиме отвода наружу, угольный фильтр не требуется. В режиме рециркуляции угольный фильтр необходим для очистки воздуха.

Как установить вытяжку?

Установка должна выполняться квалифицированным специалистом. Строго следуйте инструкции по установке, прилагаемой к прибору. Убедитесь, что вентиляционные отверстия не забиты и воздухоотвод соответствует местным нормам.

Почему вытяжка плохо всасывает?

Скорость двигателя может не соответствовать количеству пара. Увеличьте скорость. Также проверьте, не забиты ли жировые фильтры; при необходимости очистите их.

Совместима ли вытяжка с рециркуляцией?

Да, вытяжка может работать в режиме рециркуляции благодаря угольному фильтру. В этом режиме воздух фильтруется и возвращается обратно в помещение.

Как ухаживать за внешней поверхностью вытяжки?

Протирайте поверхность мягкой тканью, теплой водой и мягким моющим средством. Не используйте абразивные моющие средства, металлические скребки или пароочистители.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ZHB92670KA ZANUSSI

Инструкция по эксплуатации | Кухонная вытяжка 187

Не фламбируйте под вытяжкой.

Риск пожара или удара током.

См. главу "Безопасность".

5. ПОВСЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

См. главу "Безопасность".

1. ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ.... 111
2. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ....114
3. УСТАНОВКА 115
4. ОПИСАНИЕ ИЗДЕЛИЯ....116
5. ПОВСЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ....116
6. УХОД И ОЧИСТКА 117
7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 118
8. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ.....119

1. ⚠ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

4. ОПИСАНИЕ ИЗДЕЛИЯ

6. УХОД И ОЧИСТКА

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Монтаж

ПРЕДУПРЕЖДЕНИЕ!

Проблема Возможная причина Решение

Проблема Возможная причина Решение

Прибор не поглощает достаточное количество пара.

ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ЧТОБЫ:

Найти инструкции по эксплуатации, а также рекомендации по использованию, устранению неисправностей, техническому обслуживанию и ремонту: www.zanussi.com/support

Право на изменения сохраняется.

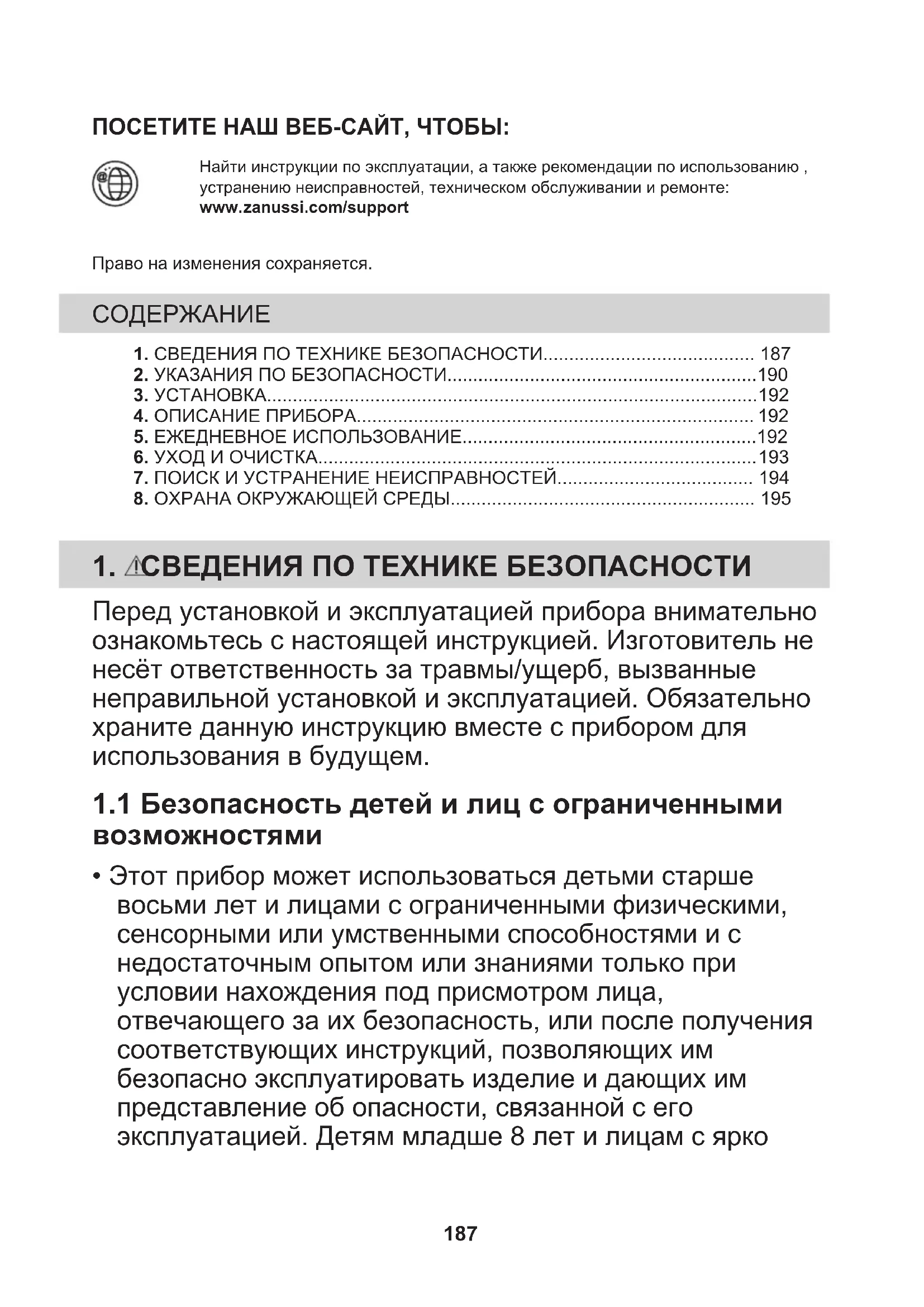

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 187
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....190
3. УСТАНОВКА....192
4. ОПИСАНИЕ ПРИБОРА.... 192
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....192
6. УХОД И ОЧИСТКА....193
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 194
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 195

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы или ущерб, вызванные неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко

выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.
• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования. • Перед любым обслуживанием отключите прибор от сети питания.
• ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.
• Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки. • ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными

Инструкциями может привести к поражению электрическим током.

- Не используйте для монтажа прибора клеевые составы.

- Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.

- Метод экстракции воздуха должен отвечать требованиям местных норм и положений.

- Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).

- Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)

• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.

- Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.

- Поврежденный кабель следует заменить на специальный кабель, который можно приобрести у производителя или в авторизованном сервисном центре.

- При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать

условиям, предусмотренным для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

• Не готовьте под прибором блюда методом фламбирования.
• Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.
• Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.
• Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.
• Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.
• Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна производиться только квалифицированным персоналом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку. - Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Убедитесь, что параметры, указанные на табличке с техническими данными,

соответствуют характеристикам электросети.

• Если на табличке с техническими данными отсутствует символ (☐) прибор должен быть заземлен.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не допускайте спутывания электропроводов.
• Не пользуйтесь тройниками и удлинителями.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Используйте только принадлежности, поставляемые вместе с прибором.

• Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами. - Не используйте открытые электрогрили. - Не используйте электроприбор для хранения каких-либо предметов. - Запрещается смотреть непосредственно на подсветку прибора через лупу, в бинокль или при помощи аналогичных оптических приборов. - Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

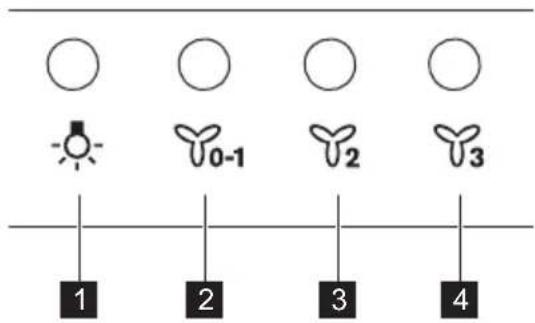

4.1 Общий вид панели управления

Функция Описание

1 Лампа освещения Включение и выключение освещения.

2 Первая скорость / Выкл Двигатель включается на первом уровне скорости. Второе нажатие выключает прибор.

3 Вторая скорость Двигатель включается на втором уровне скорости.

4 Третья скорость Двигатель включается на третьем уровне скорости.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

Разогрев продуктов в посуде, накрытой крышками.

Приготовление в посуде, накрытой крышками, на нескольких конфорках или горелках. Жарка малой интенсивности.

Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких конфорках или горелках.

i

Рекомендуется дать вытяжке поработать около 15 минут по окончании приготовления.

Включение вытяжки:

1. Для включения прибора нажмите первую кнопку выбора скорости 0-1
2. При необходимости измените скорость, нажав требуемую кнопку.

i

Освещение вытяжки работает независимо от других функций вытяжки. Чтобы включить освещение варочной панели, нажмите кнопку подсветки

Для выключения прибора снова нажмите кнопку первой скорости 📋0-1

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте.

Раз в месяц производите очистку прибора и жироулавливающих фильтров. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

Жироулавливающие фильтры можно мыть в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. Фильтр из активированного угля не является моющимся, не подлежит регенерации и требует замены примерно каждые 4/6 месяцев работы или чаще в случае особо интенсивной эксплуатации.

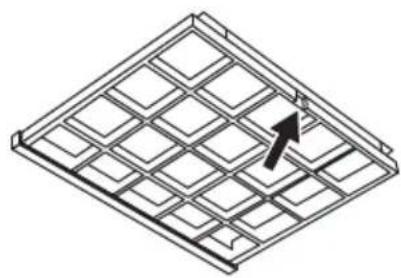

6.2 Очистка жироулавливающего фильтра

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой (1).

1. Немного наклоните переднюю часть фильтра вниз (2), а затем потяните.

Повторите первые два действия с другими фильтрами.

1. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не влияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке.

Повторите данные шаги со всеми фильтрами, если это применимо.

6.3 Замена угольного фильтра

ВНИМАНИЕ!

Угольный фильтр не является моющимся!

Для замены фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Чистка жироулавливающего фильтра» данной главы.
2. Нажмите на передний край выемки вперед по направлению к нижней части фильтра. Немного наклоните переднюю часть фильтра вниз.

1. Для установки нового фильтра выполните те же шаги в обратном порядке.

В любом случае замену фильтра необходимо производить как минимум один раз в каждые четыре месяца.

6.4 Замена лампы

Данный прибор поставляется со светодиодной лампой и отдельным управляющим устройством (светодиодным драйвером). Эти детали могут быть заменены только техническим специалистом. В случае любых неисправностей см. «Сервис» главы «Указания по безопасности».

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Неисправность Возможная причина Решение
Прибор не включается. Прибор не подключен к электропитанию, или подключение произведено неверно.		Проверьте правильность подключения прибора и наличие напряжение в сети.
Прибор не включается. Сработал предохранитель. Проверьте, не является ли предохранитель причиной неисправности. Если предохранитель срабатывает повторно снова и снова, обратитесь к квалифицированному электрику.
Не горит лампа освещения. Лампа освещения перегорела. Замените лампу освещения. См. главу «Уход и очистка».
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Измените скорость работы двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом ✗ Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ГДЕ ВЫ НАЙДЕТЕ:

ПОСЕТИТЕ НАШ ВЕБ-САЙТ, ЧТОБЫ:

Не используйте абразивные моющие средства и щетки.

Пятна очистите мягким моющим средством.

Регулярно чистите вытяжку

1. Чтобы вернуть фильтр на место, выполните первые два шага в обратном порядке.
