ZHB92670KA - Páraelszívó ZANUSSI - Ingyenes használati útmutató

Termék típusa	Elszívó ventilátor
Márka	Zanussi
Modell	ZHB92670KA
Szerelés típusa	Fali
Elektromos tápegység	220-240 V, 50 Hz
Sebességek száma	3
Világítás	LED
Zsírszűrő típusa	Mosogatógépben mosható fém
Szénszűrő	Igen, cserélhető (nem mosható)
Elszívás módja	Külső kiömlés vagy recirkuláció
Minimális távolság a főzőlap felett	65 cm
Vezérlés	Nyomógombok
Anyag	Rozsdamentes acél
Zsírszűrő tisztítása	Havonta
Szénszűrő csere	4-6 havonta
Lámpa csere	Csak szakképzett technikus által
Javíthatóság	Pótalkatrészek elérhetők (szűrők, lámpa)
Napi használat	Hagyja a ventilátort 15 percig működni főzés után

Gyakran ismételt kérdések - ZHB92670KA ZANUSSI

Hogyan tisztítsuk a zsírszűrőket?

A zsírszűrőket havonta kell tisztítani. Mosogatógépben alacsony hőmérsékleten, rövid programon moshatók, vagy kézzel szivaccsal és nem karcoló tisztítószerrel. Távolítsa el őket a ventilátor alatti rögzítőkapocs karjának megnyomásával, majd billentse le a szűrő elejét.

Mikor kell cserélni a szénszűrőt?

A szénszűrőt körülbelül 4-6 havonta kell cserélni, vagy gyakrabban intenzív használat esetén. Nem mosható és nem regenerálható.

Mit tegyek, ha a ventilátor nem kapcsol be?

Ellenőrizze, hogy a készülék megfelelően csatlakozik-e az elektromos hálózathoz. Ha a biztosíték kioldott, cserélje ki. Ha a probléma továbbra is fennáll, hívjon szakképzett villanyszerelőt.

Hogyan cseréljem a ventilátor izzóját?

A készülék LED-lámpával van felszerelve, amelyet csak szakember cserélhet. Meghibásodás esetén lépjen kapcsolatba egy hivatalos szervizzel.

Mi a minimális távolság a ventilátor és a főzőlap között?

A főzőlap felülete (ahol az edények állnak) és a ventilátor alsó része közötti minimális távolság 65 cm, kivéve, ha a telepítési útmutató másként rendelkezik.

Használhatom a ventilátort szénszűrő nélkül?

Igen, ha a ventilátor külső kiömlésre van telepítve, a szénszűrő nem szükséges. Recirkulációs módban a szénszűrő elengedhetetlen a levegő tisztításához.

Hogyan telepítsem a ventilátort?

A telepítést szakképzett szakembernek kell elvégeznie. Kövesse pontosan a készülékhez mellékelt telepítési utasításokat. Győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva, és a levegőelvezetés megfelel a helyi előírásoknak.

Miért nem szív jól a ventilátor?

A motor sebessége nem megfelelő a keletkező gőzökhöz. Növelje a sebességet. Ellenőrizze azt is, hogy a zsírszűrők nem eldugultak-e; szükség esetén tisztítsa meg őket.

A ventilátor kompatibilis a recirkulációval?

Igen, a ventilátor recirkulációs módban is működhet, aktivált szénszűrő segítségével. Ebben a módban a levegő megszűrésre kerül, majd visszavezetésre a helyiségbe.

Hogyan ápoljam a ventilátor külső felületét?

Tisztítsa a felületet puha ruhával, langyos vízzel és enyhe tisztítószerrel. Ne használjon karcoló tisztítószereket, fém kaparót vagy gőztisztítót.

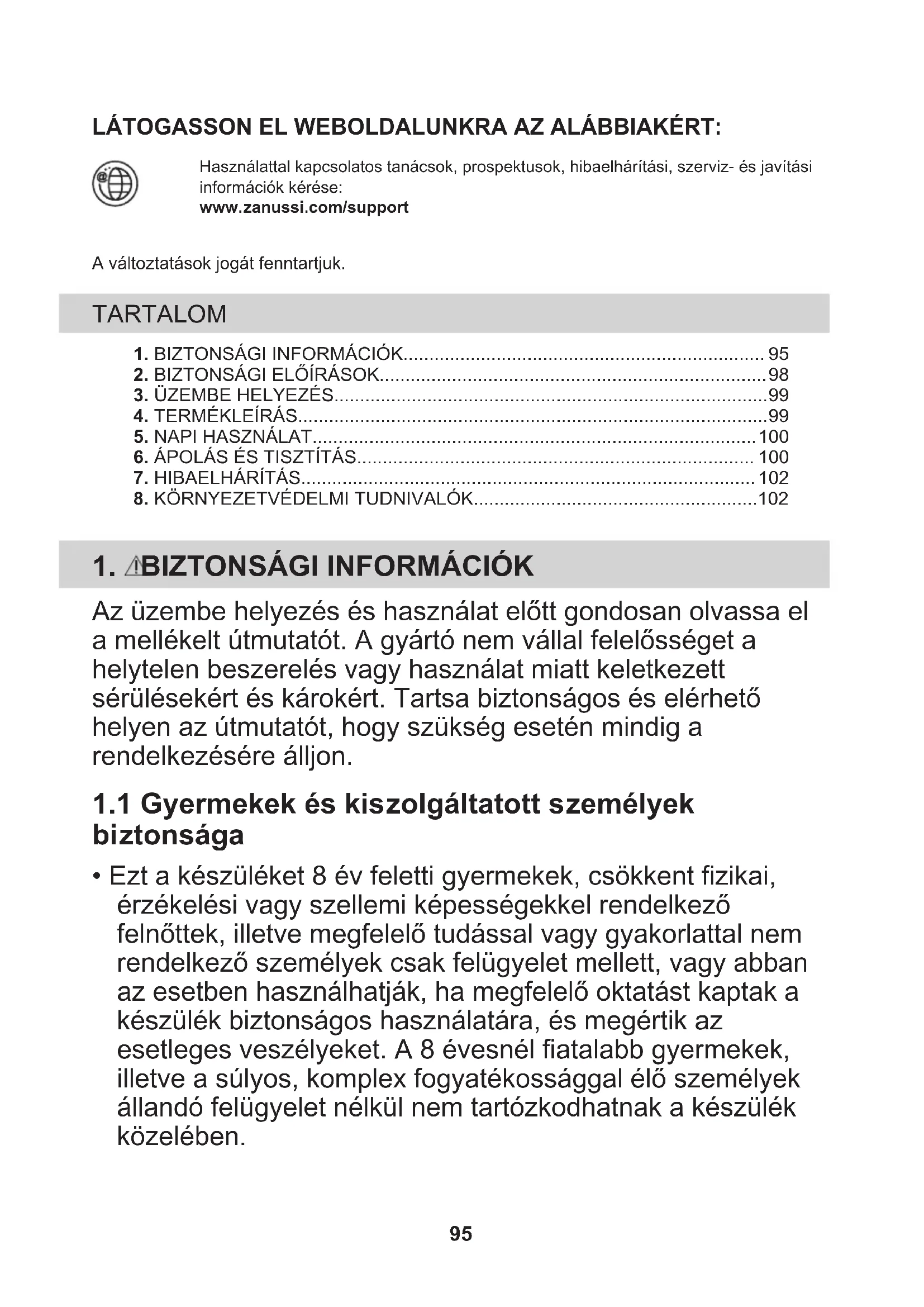

HASZNÁLATI ÚTMUTATÓ ZHB92670KA ZANUSSI

HU Használati útmutató | Konyhai szagelszívó 95

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK....95
2. BIZTONSÁGI ELŐÍRÁSOK....98
3. ÜZEMBE HELYEZÉS....99
4. TERMÉKLEÍRÁS....99
5. NAPI HASZNÁLAT....100
6. ÁPOLÁS ÉS TISZTÍTÁS.... 100
7. HIBAELHÁRÍTÁS....102
8. KÖRNYEZETVÉDELMI TUDNIVALÓK....102

1. ⚠BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

- Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• A gyermekeket és háziállatokat tartsa távol a készüléktől, amikor üzemel.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• E készülék főzőlapok, tűzhelyek és hasonló eszközök feletti háztartási használatra készült.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.
• Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.
• Bármilyen karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
• VIGYÁZAT: A főzőkészülékekkel való használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak.
• Kizárólag a készülékhez mellékelt rögzítőcsavarokat használja. Ha nem kapott ilyeneket, akkor az üzembe helyezési útmutatóban javasolt csavarokat alkalmazzon. A készüléket az üzembe helyezési követelményeknek megfelelő, biztonságos helyre telepítse.
• FIGYELEM: A csavarokat vagy rögzítőeszközt a jelen utasításoknak megfelelően szerelje be, nehogy elektromos veszélyhelyzet álljon elő.
• Ne használjon ragasztóanyagokat a készülék rögzítéséhez.
• A főzőlap azon felülete, melyre a főzőedényeket ráhelyezi, és a készülék alsó része közötti távolság legalább 65 cm legyen, hacsak a készülék vagy a főzőlap üzembe helyezési útmutatója mást nem ír elő.
• A levegő cseréjének a helyi előírásoknak kell megfelelni.
• Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok visszaáramlását.
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi, és a készülék által szállított levegő ne jusson olyan kéménycsőbe/légcsatornába, mely más készülékek (központi fűtés, termoszifonok, vízmelegítők stb.) füstjének és gőzének/párájának elvezetésére szolgál.
• Ha a készülék más készülékekkel egyszerre működik, a helyiségben létrehozott vákuum nem haladhatja meg a 0,04 mbar értéket.
• Ha a tápkábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.
• Ha a kábelkészlet sérült, azt a gyártótól vagy a márkaszerviztől beszerezhető speciális kábelkészletre kell kicserélni.
• Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, az elektromos bekötést olyan eszközzel kell ellátni, mely lehetővé teszi a készülék összes hálózati pólusról történő leválasztását. A teljes leválasztásnak biztosítania kell a túlfeszültség elleni védelem III. kategóriájának való megfelelést. A rögzített kábelezést a bekötési szabályok betartásával el kell látni megszakító eszközökkel.
• Ne használjon nyílt lángot a készülék alatt.
• Ne használja egészségre ártalmas vagy robbanásveszélyes gázok és gözök elszívására.
• Puha ruhával rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felülete károsodását.
• Ne használjon göztisztítót, vízsugarat, súrolószert vagy éles fém kaparóeszközt a készülék felületének tisztítására. Csak semleges tisztítószert használjon.
• A zsírszűrőket rendszeresen tisztítsa (legalább kéthavonként), és távolítsa el a zsírlerakódásokat a készülékről a tűzveszély elkerülése érdekében.
• A készülék belsejének tisztítására kendőt használjon.

2. BIZTONSÁGI ELŐÍRÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

• A készüléket csak képesített személy helyezheti üzembe.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• A készülék üzembe helyezése előtt távolítson el minden csomagolóanyagot, reklámcédulát és védőfóliát.
• A készülék által kifúvott levegőt ne vezesse be fali levegőjáratba, hacsak azt nem kifejezetten erre tervezték.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS!

Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• A készüléket földelni kell, ha a szimbólum nincs feltüntetve az adattábláján.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.

• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá.
• A készülék csatlakozásának bontásakor soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat.
• Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték gyenge vagy rossz érintkezése miatt a csatlakozás túlságosan felforrósodhat.
• Az üzembe helyezés végén csatlakoztassa a készüléket az elektromos hálózathoz. Ügyeljen arra, hogy a hálózati csatlakozó üzembe helyezés után is könnyen elérhető legyen.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és áramütésveszély.

• A készülék kizárólag ételkészítési célra szolgál. Ne használja egyéb célra a készüléket.
• Ne változtassa meg a készülék műszaki jellemzőit.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Csak a készülékhez mellékelt tartozékokat használja.
• Zsírral vagy olajjal való sütéskor és főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat.
• Ne használja fedetlenül az elektromos rácsokat.
• Ne használja a készüléket tárolófelületként.
• Ne nézzen a készülék világításának fényébe nagyítón, távcsövön vagy hasonló optikai eszközön keresztül.
• Ha a készülék más készülékekkel együtt működik, a maximális kialakult nyomás nem haladhatja meg a 4 Pa (4x10-5 bar) értéket.

2.4 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Csak eredeti pótalkatrészeket használjon.
• A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek,

mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.5 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély.

• A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Válassza le a készüléket az elektromos hálózatról.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

3.1 Üzembe helyezési utasítások

A készülék üzembe helyezésére vonatkozó teljeskörű tájékoztatás egy különálló füzetben található.

4. TERMÉKLEÍRÁS

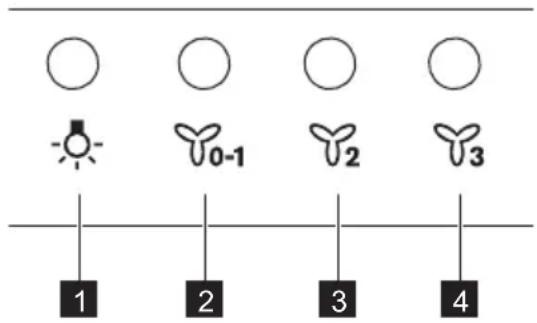

4.1 A kezelőpanel áttekintése

Funkció Leírás

1 Lámpa A fények be- és kikapcsolása.

	Funkció Leírás
2	Első sebesség / Ki A motor az első sebességfokozatba kapcsol. A második megnyomás-ra a készülék kikapcsol.
3	Második sebesség A motor a második sebességfokozatba kapcsol.
4	Harmadik sebesség A motor a harmadik sebességfokozatba kapcsol.

5. NAPI HASZNÁLAT

5.1 A páraelszívó használata

Keresse meg a javasolt sebességfokozatot az alábbi táblázat alapján.

Y0-1	Étel felmelegítése, lefedett edényekkel való főzés.
Y2	Főzés több főzőzónán vagy égőn lefedett edényekkel, kímélő sütés zsiradékban.
Y3	Forralás és nagy mennyiségű étel sütése zsiradékban fedő nélkül, főzés több főzőzónán vagy égőn.

A főzés után javasolt a páraelszívót további kb. 15 percig működni hagyni.

A páraelszívó üzemeltetése:

1. A készülék bekapcsolásához nyomja meg az első sebességfokozati gombot (0-1).
2. Ha szükséges, a megfelelő gomb megnyomásával módosítsa a sebességfokozatot.

A páraelszívó világítása a páraelszívó többi funkciójától függetlenül működik. A főzőfelület megvilágításához nyomja meg a világítás gombot.

A készülék kikapcsolásához nyomja meg ismét az első sebességfokozati gombot (0-1).

6. ÁPOLÁS ÉS TISZTÍTÁS

6.1 Megjegyzések a tisztítással kapcsolatban

Tisztítószerek

Ne használjon dörzsölő hatású tisztítószert és súrolókefét.

A készülék felületét meleg vizes és enyhe mosogatószeres puha ruhával tisztítsa meg.

Főzés után a készülék egyes részei forróvá válhatnak. Az elszennyeződés megakadályozására hűtse le a készüléket, majd szárítsa meg tiszta kendővel vagy papírtörlővel.

A szennyeződéseket enyhe mosogatószerrel távolítsa el.

Tartsa tisztán a páraelszívót.

A készüléket és a zsírszűrőket havonta tisztítsa. A készülék belsejét és a zsírszűrőket körültekintően tisztítsa meg a zsiradéktól. A lerakódott zsír vagy egyéb maradvány tüzet okozhat.

A zsírszűrők mosogatógépben tisztíthatók.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

Szénszűrő

A szénszűrő telítődésének időtartama a főzés módjától és a zsírszűrő tisztításának gyakoriságától függ. Az aktívszenes szénszűrő nem mosható és nem regenerálható, és kb. 4-6 havi működés után, vagy kivételesen sűrű használat esetén még gyakrabban kell cserélni.

6.2 A zsírszűrő tisztítása

A szűrőket az ellenkező oldalon kapcsok és pálcák tartják a helyükön.

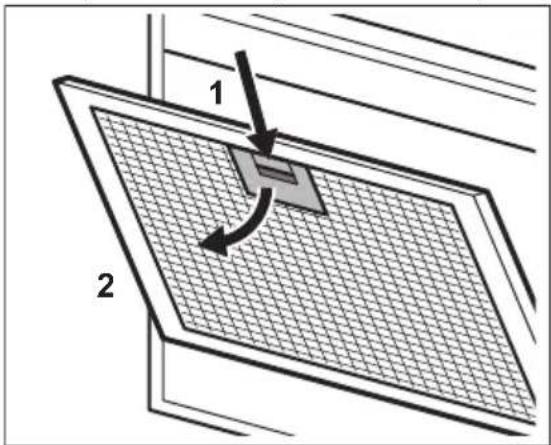

A szűrő tisztítása:

1. Nyomja meg a rögzítőkapocs fogantyúját a páraelszívó alján levő szűrőpanelen (1).

1. Kissé billentse le a szűrő elejét (2), majd húzza ki.

Ismételje meg az első két lépést az összes szűrőnél.

1. Tisztítsa meg a szűrőket egy szivaccsal és nem súroló tisztítószerrel, vagy használjon mosogatógépet.

A mosogatógépen alacsony hőmérsékletet és rövid ciklust állítson be. A zsírszűrő elszíneződhet, azonban ez nem befolyásolja a készülék teljesítményét.

1. A szűrők visszaszereléséhez fordított sorrendben végezze el az első két lépést.

Amennyiben szükséges, ismételje meg a lépéseket az összes szűrőnél.

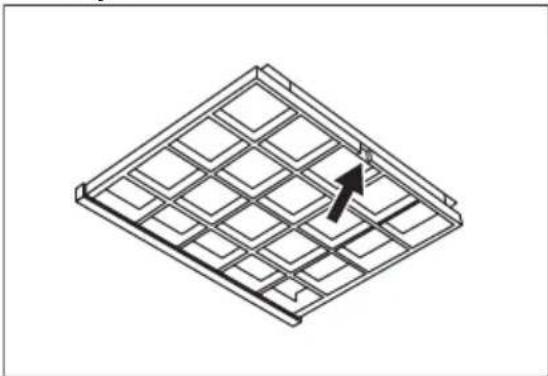

6.3 A szénszűrő cseréje

FIGYELMEZTETÉS!

A szénszűrő nem mosható!

A szűrő cseréje:

1. Távolítsa el a zsírszűrőket a készülékből. Lásd „A zsírszűrő tisztítása” c. szakaszt a jelen fejezetben.
2. Nyomja az elülső élt a nyílásba, a szűrő alsó része felé. Kissé billentse le a szűrő elejét.

1. Az új szűrő beszereléséhez fordított sorrendben végezze el ugyanezeket a lépéseket.

A szűrők cseréje minden esetben legalább négyhavonta szükséges.

6.4 A lámpa cseréje

Ezt a készüléket LED-lámpával és külön vezérlőegységgel (LED-meghajtó) szállítjuk. Ezeket az alkatrészeket kizárólag szakember

cserélheti ki. Hibás működés esetén olvassa el a „Szerviz” című szakaszt a „Biztonsági utasítások” c. fejezetben.

7. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

7.1 Mi a teendő, ha ...

Jelenség Lehetséges ok Javítási mód
Nem lehet bekapcsolni a készülé-ket.	A készülék nincs csatlakoztatva az elektromos hálózathoz, vagy csatla-koztatása nem megfelelő.	Ellenőrizze, hogy a készülék jól van-e csatlakoztatva az elektromos háló-zathoz.
Nem lehet bekapcsolni a készülé-ket.	Leolvadt a biztosíték. Ellenőrizze, hogy a biztosíték okoz-za-e a problémát. Ha a biztosíték többször is leolvad, hívjon szakkép-zett villanyszerelőt.
A világítás nem működik. A világítás izzója meghibásodott. Cserélje ki az izzót. Olvassa el az„Ápolás és tisztítás” című fejezetet.
A készülék nem szív el elegendő párát.	A motor sebessége nem elegendő a pára mennyiségéhez viszonyítva.	Változtassa meg a motor sebessé-gét.

8. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A

tiltó szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
