ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HGA 9.5S AB XHA HOTPOINT-ARISTON

Entretien et soin,41

Anomalies et remèdes,42

IT

Italiano

! Il est important de conserver ce manuel afin de pouvoir le consulter à tout moment. En cas de vente, cession ou déménagement, assurez-vous qu'il accompagne toujours le produit.

! Veuillez dire attentivement les instructions : elles contiennent des informations importantes sur l'installation, l'utilisation et la sécurité.

! N'apportez pas de modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.

Sécurité générale

• La distance minimale entre la surface où sont posés les recipients de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins :

65 cm si la hotte est installee au-dessus d'une table de cuisson a gaz

55 cm si la hotte est installee au-dessus d'une table de cuisson electrique.

Si la notice d'installation de la table de cuisson à gaz préconise une distance plus grande, veuillez en tener compte.

• La hotte est équipée de chevilles de fi xation adaptées à la plupart des murs ou plafonds. Il est toute fois nécessaire de s'adresser à un technicien afi n de s'assurer que le matériel est ajusté au type de mur ou plafond, lequel doit être suffiSAMMENT résistant pour supporter le poids de la hotte.

• Attention! Ne raccordez pas l'appareil au réseau électrique tant que l'installation n'est pas totalement terminée.

• Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

• Pour toutes les opérations d'installation et d'entretien, utilisez des gants de travail.

• L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées et qui ne possèdent pas l'expérience et les connaissances nécessaires, à moins qu'ils ne soient sous la surveillance d'une personne responsable de leur sécurité ou que cette personne leur ait appris comment utiliser l'appareil.

• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

• N'utilisez jamais l'appareil sans fi Itre anti-graisse correctement monté !

• La hotte ne doit JAMAIS être utilisée en guise de plan d'appui, à moins que cela ait eté expressément indiqué.

• La pièce ou elle est installée doit disposer d'une ventilation suffi sante lorsque la hotte est utilisée en même temps que d'autres apparéils à combustion utilisant du gaz ou d'autres combustibles.

• L'air aspiré ne doit pas être acheminé dans un conduit utilisé pour l'évacuation des fumées produites par d'autres apparèils de combustion utilisant du gaz ou d'autres combustibles.

• Veuillez respecter toutes les normes relatives à l'évacuation de l'air.

• Il est strictement interdit de cuisine des aliments fl ambés sous la hotte ; l'utilisation de fl ammes libres pourrait endommager les fi Itres et provoquer des incendies, c'est pourquoi cela est interdit dans tous les cas.

• Il est conseillé de surveiller la cuisson des aliments lorsque l'on a recours à la friture, afin d'eviter que l'huile chauffée à trop haute température ne prenne feu.

• En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener étroitement aux dispositions des autorités locales compétentes.

• Il est conseilé de nettoyer féquèment l'appareil, aussi bien à l'intérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en respectant dans tous les cas ce qui est expressément indiqué dans les instructions d'entretien générées dans ce manuel).

• Le non-respect des règles de nettoyage de la hotte et de remplacement et nettoyage des filtres peut être à l'origine de risques d'incendie.
• N'utilisez et ne laissez pas la hotte sans ampoules correctement installées, sous peine de vous exposer à un risque de secousse électrique.
• Nous déclinons toute responsabilité en cas d'eventuels inconveniens, dommages ou incendies subis par l'appareil et dessistant du non-respect des instructions presents dans ce mode d'emploi.
• Attention! Les parties accessibles peuvent devenir très chaudes en cas d'utilisation avec des appareils de cuisson.

ES

Advertencias

! Ne jamais faire appel à des techniciens non agrêés.

Lui indiquer :

• le type d'anomalie;
• le modele de l'appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaque signaletique apposée sur l'appareil

ES

Asistencia

Pour bien installer le produit, consultez les fi gures situées sur les premières pages de ce mode d'emploi.

L'installation doit être effectuee par du personnel qualifi e.

Raccordement electrique

La tension du réseau doit correspondre à la tension indiquée sur l'étiquette signalétique située à l'intérieur de la hotte. Si elle est dotée d'une prise, branchez la hotte sur une prise électrique conforme aux normes en vigueur et située dans un endroit accessible. Si elle ne possède pas de prise (raccordement direct au réseau), ou si la prise ne se trouve pas à un endroit accessible, installez un interrupteur bipolaire conforme aux normes permettant d'assurer la déconnexion totale du réseau dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

Attention! Contrôlez toujours que le cable d'alimentation est monté correctement, avant de reconnectcer le circuit de la hotte à l'alimentation reseau et d'en vérifier le bon fonctionnement.

Évacuation de l'air (pour les versions aspirantes)

Raccordez la hotte à des tubes et orifices d'évacuation muraux ayant un diamètre équivalent à la sortie d'air (bride de raccord). L'utilisation de tubes et d'orifices d'évacuation muraux de diamètre inférieur entraînera une diminution des performances d'aspiration et une augmentation sensible du niveau de bruit. Nous déclinons dont toute responsabilité à cet égard.

! Respectez la longueur de conduit minimale indispensable.
! Utilisez un conduit représentant le moins de courbes possible.
! Évitez les changements importants de section du conduit.
! Utilisez un conduit le plus lisse possible à l'intérieur.
! Le matériel du conduit doit être de APPROVÉ par la législation.
! Ne raccordez pas la hotte à des conduits d'évacuation des fumées produites par d'autres apparéils de combustion (chaudières, cheminées, poèles à bois, etc.).
! Pour l'évacuation de l'air vicié, respectez les prescriptions des autorités compétentes. En outre, l'air à evacuer ne doit pas être envoyées dans une cavité du mur, à moins que cette cavité ne soit spécialement destinée à cela.
! Équipez la pièce de prises d'air afin d'éviter que la hotte ne creée une pression négative dans la pièce (la pression ne doit pas dépasser les 0,04 mbar).
! L'entreprise décline toute responsabilité en cas de non-respect de ces normes.

Recyclage ou évacuation extérieure ?

! Notre hotte est prete à être installée en version à évacuation extérieure.

Pour utiliser la hotte en version recyclage, il faut installer le KIT ACCESSOIRE prévu à cet effet.

Remarque : Dans certains cas, le système de filtrage supplémentaire à base de charbons actifs peut déjà être installé sur la hotte. Les informations concernant la transformation de la hotte de la version à évacuation extérieure en version recyclage sont contenues dans ce manuel (voir la section « Version fis trante »).

Version à évacuation extérieure

La hotte purifie l'air et l'expulse à l'extérieur à travers un conduit d'évacuation (de 150 mm de diamètre) fi xé à la bride de raccord. Le diamètre du tube d'évacuation doit être équivalent au diamètre de la bague de raccordement.

Attention! Le tube d'évacuation n'est pas fourni et doit être acheté séparément. Dans la partie horizontale, le tube doit partager une légère inclinaison vers le haut (d'environ 10^ ) de manière à pouvoir acheminer plus facilement l'air vers l'extérieur. Si le hotte est doté de filtres à charbon, ces derniers doivent être retirés.

Version recyclage

La hotte purifie l'air et le reinjecte propre dans la piece. Pour utiliser la hotte dans cette version, il faut installer un système de fi ltrage supplémentaire à base de charbons actifs.

Pour cette version, il faut un déflecteur d'air, une réduction et un ou des fi itres à charbon. Le tube supérieur doit avoir ses orifi ces d'évacuation de l'air orientés vers le haut.

Données techniques

Modèle	Hauteur (cm)	Largeur (cm)	Profondeur (cm)	Ø du tube d'évacuation (cm)
GLASS 60cm 61	82 59,8 50	15/12
GLASS 90cm 61	82 89,9 50	15/12

Sigle modèle	Ampoule(V)	Puisance absorbéede l'ampoule (W)	Puisanceabsorbée totale (W)
HGF 9.5S AB X/HA
HGA 9.5S AB X/HA	Halogène 2	x 40 185
HGA 6.5S AB X/HA

Sigle modèle	Ampoule(V)	Puisance absorbéede l'ampoule (W)	Puisanceabsorbée totale (W)
HGF 9.8 AD X/HA
HGA 9.8 AD X/HA	Halogène 2	x 40 290
HGA 6.8 AD I X/HA
HGF 6.8 AD X/HA

Sigle modèle	Ampoule(V)	Puisance absorbéede l'ampoule (W)	Puisanceabsorbée totale (W)
HGA 9.5 AM X/HA
HGF 9.5 AM X/HA	Halogène 2	x 40 150
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Puisance	Tension	Culot	Dimensions
Halogène 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogène 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Groupe de risque 1 (faible) selon la norme EN 62471

CE	Les hottes sont conformes aux Directives CE suivantes :
	• Directive « Basse tension » 2006/95/CE (12-12-2006)
	• Directive « Compatibility électromagnétique » 2004/108/CE (15-12-2004)

• N'existe que sur certains modèles

FR

Commandes GLASS

Modèles avec clavier mécanique

T1 Réinitialisation du moteur

Lorsque I'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse 1

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 1.

T3 Vitesse 2

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 2.

T4 Vitesse 3

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 3.

T5 Allumage/extinction des lampes

Modèles avec clavier tactile

T1 Réinitialisation du moteur

Lorsque I'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse 1

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 1.

T3 Vitesse 2

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 2.

T4 Vitesse 3

Lorsque l'on appuie sur ce bouton, la hotte passé de l'etat precedent à la vitesse 3.

T5 Booster

Lorsque I'on appuie sur ce bouton, la hotte passé de l'état precedent à la vitesse intensive. Au bout 5 minutes, la hotte revient à la vitesse précédemment régée; si, en revanche, on appuie sur l'un des boutons de vitesse (T2, T3 ou T4), la hotte quitte la fonction booster et passé à la vitesse sélectionnée.

T6 Allumage/extinction des lampes

Avertissements relatifs aux fi Itres à graisses et à odeurs Lorsque l'icone relative à la première vitesse T2 clignote, cela indique la saturation du filtré à graisses. Lorsque l'icone relative à la deuxieme vitesse T3 clignote, cela indique la saturation du filtré à odeurs. Lorsque les icones T2 et T3 clignotent toutes les deux, cela indique la saturation des filtres. Il faut donc proceder au nettoyage ou au remplacement des filtres à graisses « A » et/ou à odeurs « B » (voir « Entretien et soin »).

Pour réinitialiser le compteur du fi Itre, procéder comme suit :

Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T4.

Levoyant d'advertissement clignote trois fois puis reconnence à indiquer le fonctionnement normal.

En cas d'advertissement relatif aux deux fi Itres en meme temps, il faut repeter I'opération de réinitialisation.

La première sequence réinitialise le fi Itre à graisses et la seconde le fi Itre à odeurs.

Configuration de la hotte :

Pour configurer le mode de fonctionnement de la hotte, appuyer sur T5 pendant environ 6 secondes, apparéil étèint. Les icones T2 ou T3 s'allument pour indiquer le type d'installation : T2 évacuation, T3 recyclage.

Il est possible de changer le type d'installation en appuyant cycliquement sur la touche T5.

Pour sauvégarder la nouvelle confi guration, il faut appuyer individuellement sur la touche T1.

Modèles avec clavier tactile + écran

T1 Marche/Arrêt moteur

Lorsque l'on appuie sur ce bouton alors que la hotte est eteinte, on active la premiere vitesse. Lorsque l'on appuie sur ce bouton pendant le fonctionnement, la hotte s'eteint.

T2 Vitesse -

Lorsque I'on appuie sur ce bouton, la hotte passse à la vitesse inférieure.

T3 Vitesse +

Lorsque l'on appuie sur ce bouton, la hotte passé à la vitesse supérieure. Si la hotte est étente, c'est la vitesse 1 qui est confi gurée lorsque l'on appuie sur ce bouton.

T4 Booster

Lorsque l'on appuie sur ce bouton, la hotte passée de l'état precedent à la vitesse intensive; la lecture « b » clignote lentement sur l'écran. Au bout de 5 minutes, la hotte revient à la vitesse précédemment réglee, effet que l'on peut également obtenir pendant la fonction booster en appuyant sur l'une des touches de vitesse (T2 ou T3).

T5 Minuterie

À chaque fois que l'on appuie sur ce bouton, l'extinction automatique de la hotte est retardé de 5 minutes. Le compte à rebours de la minuterie est affché en minutes sur l'écran. La minuterie ne peut être utilisée que pour les vitesses manuelles et pas pour la fonction booster.

T6 Allumage/extinction des lampes

Avertissements relatifs aux fi Itres a graisses et a odeurs

Lorsque la barre située en haut à gauche clignote, cela indique la saturation du fi Itre à graisses.

Lorsque la barre située en haut à droite clignote, cela indique la saturation du fi Itre à odeurs.

Lorsque les deux barres clignotent, cela indique la saturation des deux fi Itres.

Il faut donc procéder au nettoyage ou au remplacement des filtres àGRAISSES « A » et/ou à odeurs « B » (voir « Entretien et soin »), ce dernier uniquement pour les hottes à recyclage.

Pour réinitialiser le compteur du filtré, procédé comme suit :

Alors que la hotte est allumée, appuyez pendant trois secondes sur le bouton T4.

En cas d'ajretissement relatif aux deux fi Itres en meme temps, il faut repeter I'opération de réinitialisation.

La première sequence réinitialise le fiitre à graisses et la seconde le fiitre à odeurs.

Configuration de la hotte

Pour config gurer le mode de fonctionnement de la hotte, appuyer sur T4 pendant environ 6 secondes, appeareil eteint.
Aprés un bip long, le type d'installation est affiché à l'écran :

Évacuation extérieure

(carre en bas à gauche clignotant).

Recyclage

(carré en bas à droite clignotant).

Il est possible de changer le type d'installation en appuyant sur le bouton T4. Pour quitter le mode configuration, il faut appuyer une fois sur T1. L'appareil se trouve alors et la dernière configuration affichée est sauvégardée.

Entretien et soin

Attention! Avant toute opération de nettoyage ou d'entretien, déconnectez la hotte du réseau électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Premier nettoyage

• Retirez les fi Ims de protection
• Éliminez les impuretés avec une éponge humide et un peu de savon neutre
• Rincez avec un chiffon humide
• Sechez avec un chiffon doux en suivant le sens de satinage du métal si la hotte est en inox

Nettoyage periodique

La hotte doit être nettoyée féquement (au moins aussi souvent que l'on procède à l'entretien des filtres à graisses), à la fois à l'intérieur et à l'extérieur. Pour le nettoyage, utiliser un chiffon imbibé de détergent liquide neutre et d'eau tiède.

Evitez l'utilisation de produits abrasifs ou corrosifs.

Attention: Le non-respect des règles de nettoyage de l'appareil et de remplacement des filtres peut être à l'origine de risques d'incendie. Il est donc commandé de s'en tenir aux instructions suggérées. Nous déclinons toute responsabilité en cas d'eventuels dommages subis par le moteur ou d'incendies provoqués par un mauvais entretien ou le non-respect des averissements ci-dessus.

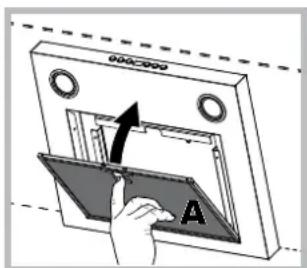

Entretien des fi Itres anti-graisse (A)

Le fi titre anti-graisse retient les particules degraisse provenant de la cuisson ; il doitetre nettoyé au moins une fois par mois avec des détergents non agressifs, à la main ou bien au lave-vaisselle à basse température et en cycle court.

Pour démonter le filtré à

graisses, tirez sur la poignée de décrochage à ressort. Si on le lave au lave-vaisselle, le filtré anti-graisse métallique pourrait se décolorer, mais cela n'altère en rien ses performances de filtrage.

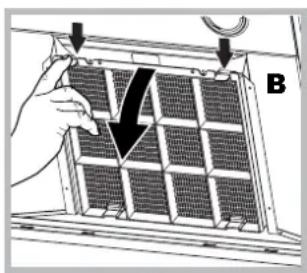

Entretien du fi Itre a charbon (B)

Le filtrtre à charbon retient les odeurs désagreables provenant de la cuisson. La saturation du fi litre à charbon est atteinte au bout d'une durée d'utilisation plus ou moins longue, selon le type de cuisine et la régularité avec laquelle le fi litre anti-graisse est nettoyé. Dans tous les cas, il faut replacer la cartouche au moins tous les vingt mois.

Ce fi Itre NE peut PAS etre lavé ou regénéré

Demontage: Enlevez le filtre aux charbons actifs en appuyant sur les deux leviers à l'avant qui le fixent à la hotte.

FR

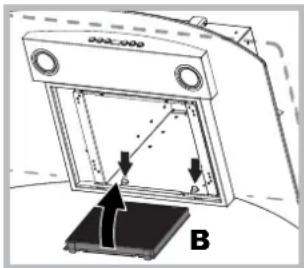

Montage: Accrochez le fi Itre aux charbons actifs en le plaçant d'abord à l'arrière sur les languettes métalliques de la hotte puis à l'avant en appuyant sur les deux leviers.

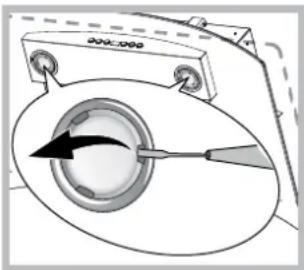

Remplacement des ampoules

Déconnectez l'appareil du réseau électrique et retirez les fi Itres anti-graisse.

Attention! Avant de toucher aux ampoules, assurez-vous qu'elles sont froides.

1. Retirez la protection en faisant levier avec un petit tournevis plat ou un outil similaire.
2. Remplacez l'ampoule usagée. Utilisez unquivalent des ampoules ayant les mêmes caractéristiques que celles usagées (pour plus de détails, consultez

les données techniques presents dans le livre suivant).

1. Refermez la protection (fi xation a declic).

Remplacement des ampoules LED

La hotte est équipée d'un système d'éclairage à technologie LED. Les Led assurent un éclairage optimal, une plus longue durée de vie et une consommation d'énergie réduite par rapport aux lampes traditionnelles. Pour leur remplacement, s'adresser au service d'assistance technique.

Cable électriche

Si le cable d'alimentation est endommagé, il peut être remplace par le fabricant ou par son service d'assistance technique afin d'éviter tout danger.

MISEAU REBUT

Cet apparéil est conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques etlectroniques (DEEE).En veillant àmettre au rebut correctement ce produit, l'utilisateur contribue à prévenir les eventuelles conséquences négatives pour l'environnement et la santé.

esent sur le produit ou sur la

Le symbole

documentation qui l'accompagne indique que ce produit ne doit pas etre traité comme un déchet menager mais qu'il doit etre déposé dans un point de collecte spécialise dans le recyclage des appareils électriques et électroniques. Veuillez respecter les normes locales en vigueur en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la recupération et le recyclage de ce produit, veuillez contacter les autorités locales, le service de collecte des ordures menagères ou le magasin dans lequel vous avez achete le produit.

Anomalies et remèdes

Siquelquelchosesemblenepeasfonctionner,avant d'appelerleServiced'assistance,veuillezverifierlespoints suivants：

Si la hotter ne fonctionne pas :

Verifiez que:

• il n'y a pas de coupure de courant.
• une vitesse a bien ete selectionnee.

Si la hotte affi che un mauvais rendement :

Verifiez que:

• La vitesse selectionnée est suffi sante pour la quantité de fumée et de vapeurs dégagée.
• La cuisine est suffiSAMMENTaERe pour permettre une prise d'air.
• Le filtré à charbon n'est pas usage (hotte en version recyclage).

Si la hotte s'est eteint en cours de fonctionnement normal:

Verifie ez que:

• il n'y a pas de coupure de courant.
• le disjoncteur omnipolaire ne s'est pas déclenché.

En cas d'anomalies de fonctionnement eventuelles, avant de vous adresser au service d'assistance, débranchez l'appareil de l'alimentation électrique pendant au moins 5 secondes puis rebranchez-le. Si l'anomalie persiste, consultez le service d'assistance.

• N'existe que sur certains modèles
