Өнім түрі	Кіріктірілген ыдыс жуғыш
Бренд	Whirlpool
Модель	WSIO 3O23 PFE X
Энергия тиімділігі класы	A++
Орын саны	14
Шу деңгейі	44 дБ(A) 1 pW
Өлшемдері (Биіктігі x Ені x Тереңдігі)	820-900 мм x 598 мм x 570 мм
Салмағы	Шамамен 45 кг
Қуат көзінің кернеуі	220-240 В ~ 50 Гц
Ток күші	10 А
Су шығыны	9,5 л циклге
Жылдық энергия тұтыну	262 кВт·сағ
Бағдарламалар саны	6
Негізгі бағдарламалар	Эко, Интенсивті, Қалыпты, Жылдам, Шайып ұстау, Нәзік
Арнайы функциялар	Кешіктірілген іске қосу, Жартылай жүктеме, Қосымша кептіру
Кептіру жүйесі	Жылу алмастырғышы бар табиғи конвекция
Су тоқтату жүйесі	Aqua Stop
Бақылау панелі	Сенсорлық басқару сандық дисплеймен
Ас құралдары себетінің түрі	3-ші сөре
Алынбалы жоғарғы сөре	Иә, реттелетін биіктік
Өзін-өзі тазартатын сүзгі	Иә
Ішкі жарық	LED
Тұз және шаю құралы көрсеткіші	Иә
Орнату түрі	Толық интеграцияланған (Алдыңғы панель кірмейді)
Сертификаттар	CE, RoHS

Жиі қойылатын сұрақтар - WSIO 3O23 PFE X WHIRLPOOL

Жуу циклін қалай бастауға болады?

Қосу/Өшіру түймесін басыңыз, бағдарлама таңдағышты пайдаланып бағдарламаны таңдаңыз, содан кейін Старт түймесін басыңыз.

Ыдыс жуғыш суды ағызбаса не істеу керек?

Сүзгіні бітелуге тексеріңіз және ағызу шлангінің бүгілмегеніне көз жеткізіңіз. Сүзгіні ағын су астында тазалаңыз және қайта орнатыңыз.

Шу деңгейін қалай азайтуға болады?

Ыдыс жуғыштың тегіс екеніне және айналадағы шкафтарға тиіп тұрмағанына көз жеткізіңіз. Қолжетімді болса, Тыныш бағдарламасын пайдаланыңыз.

Қандай жуғыш құрал қолдану керек?

Ыдыс жуғыштарға арналған жуғыш құралды, жақсырақ таблетка немесе ұнтақ түрінде қолданыңыз. Әрқашан доза нұсқауларын орындаңыз.

Сүзгіні қалай тазалауға болады?

Төменгі сөрені алыңыз, сүзгі жинағын бұрап шешіңіз, оны ағын су астында шайыңыз және қажет болса жұмсақ щеткамен ысқылаңыз.

Ыдыстар дұрыс кеппейді.

Шаю құралы диспенсерінің толтырылғанына көз жеткізіңіз. Кептіру фазасы бар бағдарламаны таңдаңыз және ыдыс жуғышты артық жүктемеңіз.

Кәдімгі тұзды ыдыс жуғыш тұзының орнына қолдануға болады ма?

Жоқ, жүйені зақымдамау үшін әрқашан ыдыс жуғыштарға арналған су жұмсартқыш тұзын қолданыңыз.

Су кіру шлангісін қалай ауыстыруға болады?

Су беруді өшіріңіз, ескі шлангіні ажыратыңыз және жаңа Aqua Stop шлангісін (Whirlpool қызметінен алуға болады) жалғаңыз.

Қате кодтары нені білдіреді?

Жалпы қате кодтарына F1 (су ағуы), F2 (жылыту мәселесі), F6 (ағызу проблемасы) жатады. Толық тізім үшін нұсқаулықтан қараңыз.

Ыдыс жуғышты қалай қалпына келтіруге болады?

Старт түймесін 3 секунд басып тұрыңыз немесе негізгі ажыратқышта қуатты 1 минутқа өшіріңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WSIO 3O23 PFE X WHIRLPOOL

РАКМЕТ. Барынша жан-жақты көмек алу үшін

құрылғыны мына веб-сайтта тіркеңіз:

www.whirlpool.eu/register

www

Қауіпсіздік нұсқаулығы мен Пайдаланушы

нұсқаулығын, біздің веб-сайтымызға кіріп,

кітапшаның артындағы нұсқауларды орындай

отырып жүктеп ала аласыз docs.whirlpool.eu/docs.

Құрылғыны пайдаланбас бұрын Қауіпсіздік нұсқаулығын мұқият оқыңыз.

ӨНІМ СИПАТТАМАСЫ

ҚҰРЫЛҒЫ

1. Жоғарғы сөре
2. Ас ішетін саймандар сөресі 3. Жиналмалы ысырмалар
3. Жоғарғы сөренің биіктігін реттегіш
4. Жоғарғы спрей тұтқасы
5. Төменгі сөре
6. Power Clean® қолдау
7. Төменгі спрей түтқасы
8. Сүзгі жинағы
9. Тұз қоймасы
10. Тазалау құралы мен шаю құралы ыдысы
11. Зауыт тақтайшасы
12. Басқару панелі

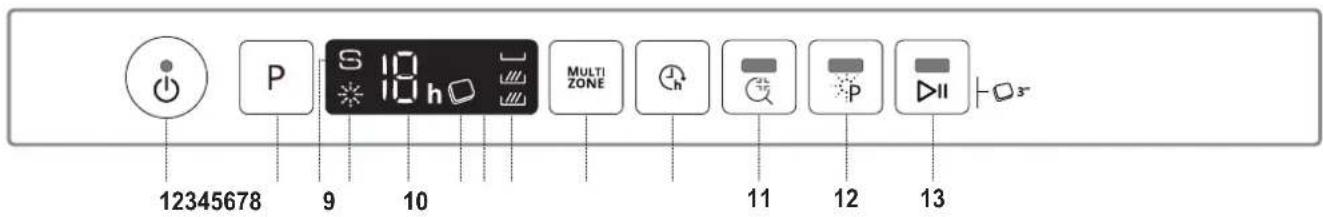

БАСҚАРУ ПАНЕЛІ

1. Индикатор шамы бар қосу-өшіру/Ысыру түймесі
2. Бағдарламаны таңдау түймесі
3. Тұзды толтыру индикатор шамы
4. Шаю құралын толтыру индикатор шамы
5. Бағдарлама нөмірі және кешіктіру уақытының индикаторы
6. Таблетка (Таб) индикатор шамы
7. Дисплей
8. Мультизоун индикатор шамы
9. Мультизоун түймесі
10. Кешіктіру түймесі
11. Индикатор шамы бар тазалап шаю түймесі
12. Индикатор шамы бар Power Clean® түймесі
13. Индикатор шамы бар Бастау/тоқтату түймесі/Таблетка (Таб)

Орнатқаннан кейін тор сөрелерден тығырықтарды және үстіңгі тор сөреден тығыздағыш серіппелі элементтерді алып тастаңыз.

ТҰЗ БАГЫН ТОЛТЫРУ

Тұзды қолдану ыдыстарда және құрылғының жұмыс құрамдастарында ҚАҚ түзілуінің алдын алады.

• ТҰЗ САУЫТЫН ЕШҚАШАН БОС ҚАЛДЫРМАУДЫҢ маңызы зор. - Судың кермектігін орнатудың маңызы зор.

Тұз сауыты ыдыс жуғыш машинаның астыңғы жағында орналасқан (ӨНІМ СИПАТТАМАСЫ қараңыз) және басқару панеліндегі ТҰЗ ТОЛТЫРУ индикатор шамы жанған кезде толтырылуы тиіс.

1. Төменгі сөрені алып тастап, бак қақпағын бұрап алыңыз (сағат тіліне қарсы бағытта).
2. Бұны тек бірінші рет пайдаланғанда орындау керек: тұз сауытына су құйыңыз.
3. Құйғышты салыңыз (суретті қараңыз), тұз бағын шетіне дейін толтырыңыз (шамамен 1 кг); аздаған судың төгілуі қалыпты.
4. Құйғышты алып, саңылаудан қалдық тұзды сүртіп алыңыз.

Қақпақтың мықтап бұралғанын тексеріңіз, жуу бағдарламасы кезінде ешбір тазалау құралы контейнерге кірмеуі керек (бұл жұмсартқыш құралға зақым келтіруі мүмкін).

Тұз қосу керек болған кезде, коррозияның алдын алу үшін, жуу циклін бастамас бұрын міндетті түрде осы процедураны орындау керек.

Суды жұмсарту құралының жақсы жұмыс істеуіне мүмкіндік беру үшін, су қаттылығы параметрінің шлангідегі нақты су қаттылығына негізделуі маңызды. Бұл мәліметтерді жергілікті су жабдығынан алуға болады.

Су кермектігіне арналған зауыттың үнсіз келісім бойынша орнатқан баптаулары.

• ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны іске қосыңыз.
• ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны өшіріңіз. • Сигнал естілмейінше 5 секунд бойы Р түймесін
• басып тұрыңыз.
• ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны іске қосыңыз.
• Ағымдағы таңдау деңгейі нөмірі мен тұзды индикатор шамы жыпылықтайды.
• Түймені басу арқылы Р қалаған кермектік деңгейін таңдаңыз (СУ КЕРМЕКТІГІ КЕСТЕСІН қараңыз).

Су кермектігі кестесі
Денгей		°dHГерманияденгейлері	°fHФранцузскиеградусы	°ClarkАғылшыншаградустар
1	Жұмсақ	0 - 6	0 - 10	0 - 7
2	Орташа	7 - 11	11 - 20	8 - 14
3	Шамамен	12 - 16	21 - 29	15 - 20
4	Қатты	17 - 34	30 - 60	21 - 42
5	Өте қатты	35 - 50	61 - 90	43 - 62

- ҚОСУ/ӨШІРУ түймесін басу арқылы құрылғыны өшіріңіз.

Параметр аяқталды!

Осы процедура аяқталған соң, бағдарламаны жүктемей іске қосыңыз.

Тек қана ыдыс жуғыш машиналарға арналған тұзды қолданыңыз.

Тұз машинаға құйылған соң, ТҰЗДЫ ТОЛТЫРУ индикатор шамы өшеді. Егер тұз сауыты толтырылмаса, әк қалдықтарының жиналуының нәтижесінде су жұмсартқыш пен қыздыру элементіне нұқсан келуі мүмкін.

Тұзды ыдыс жуғыш машиналарға арналған кез келген жуғыш құрал түрімен қолдануға болады.

Шайғыш құрал ыдысты КЕПТІРУДІ оңайырақ етеді. Шайғыш құрал ыдысын А дисплейде ШАЙҒЫШ ҚҰРАЛДЫ ҚҰЮ индикатор шамы ✉ жанып тұрған кезде толтыру керек.

B

1. Қақпақтағы ілмекті жоғары тартып, В шайғыш құрал ыдысын ашыңыз.
2. Шайғыш құралды мұқият толтыру орнынан мүмкіндігінше (110 мл) құю аузынан терең етіп салыңыз. Төгіліп кеткен болса, дереу құрғақ матамен тазалап алыңыз.
3. Оның сырт етіп жабылғанын естімейінше қақпақты басыңыз. Шаю құралын ЕШҚАШАН тікелей түтікке құймаңыз.

Кептіру нәтижелерімен толығымен қанағаттанбасаңыз, қолданылған шаю құралының мөлшерін реттеуге болады.

• ҚОСУ/ӨШІРУ түймесін қолданып ыдыс жуғыш машинаны іске қосыңыз.
• Оны ҚОСУ/ӨШІРУ түймесін қолданып өшіріңіз. • Р түймесін үш рет басыңыз, сигнал естіледі. • ҚОСУ/ӨШІРУ түймесін қолданып оны қосыңыз.
• Ағымдағы таңдау деңгейі нөмірі мен шаю құралы индикатор шамы жыпылықтайды.
• Берілетін шаю құралы деңгейінің мөлшерін таңдау үшін Р түймесін басыңыз.
• Оны ҚОСУ/ӨШІРУ түймесін қолданып өшіріңіз. Параметр аяқталды! Шаю құралы деңгейі НӨЛ (ЭКО) деңгейіне орнатылған болса, шаю құралы беріледі. Шаю құралы таусылған болса, ТӨМЕН ШАЮ ҚҰРАЛЫ индикаторы жанбайды. Ыдыс жуғыш машинаның үлгісіне байланысты ең көбі 5 деңгейді орнатуға болады. Зауыттық параметрлер нақты үлгіге тән болады, өз машинаңыз бойынша оларды тексеру үшін жоғарыдағы нұсқаулыққа сүйеніңіз.
• Ыдыстарда көгілдір жолақтарды байқасаңыз, төмен санды орнатыңыз (1-2).
• Ыдыстарда судың тамшылары немесе ақ белгілер болатын болса, жоғары санды (3-4) орнатыңыз.

ТАЗАЛАУ ҚҰРАЛЫ ЫДЫСЫН ТОЛТЫРУ

Жуғыш құрал ыдысын ашу үшін С ашу құрылғысын қолданыңыз. Жуғыш құралды тек Д ұнтақ ыдысына салыңыз. Алдын ала жууға арналған жуғыш құралдың қажетті мөлшерін барабанға тікелей салыңыз.

1. Тазалау құралын өлшеген кезде, дұрыс мөлшерін қосу үшін бұрын берілген ақпаратты қараңыз. Ыдыстың ішінде D индикаторлары құралды мөлшерлеу үшін көмек береді.
2. Ол орнына сырт етіп түспейінше қақпақты жауып, тазалау құралының қалдықтарын ыдыстың шеттерінен сүртіп тастаңыз.
3. Жабу құрылғысы орнына қауіпсіз етіп салынбайынша, тазалау құралының қақпағын жабыңыз.

Тазалау құралының ыдысы бағдарламаға сәйкес дұрыс уақытта автоматты түрде ашылады. Барлығы бірінде тазалау құралы қолданылатын болса, ТАБЛЕТКА түймесін қолдануды ұсынамыз, себебі ол әрқашан ең жақсы жуу және құрғату нәтижелеріне қол жеткізілмейінше бағдарламаны реттейді. Жуғыш машинаға арналмаған жуғыш құралдарды пайдаланған жағдайда, құрылғының зақымдалуына немесе бұзылуына әкеліп соғуы мүмкін.

БАҒДАРЛАМАЛАР КЕСТЕСІ

Бағдарлама			Кұрғату сатысы	Қол жетімді параметрлер*)			Жуу бағдарлама-сының ұзақтығы (сағ:мин)**	Су тұтыну көлемі (литр/ айналым)	Қуат тұтыну (кВт/ айналым)
1. Эко	Eco	50°	√	MULTI ZONE			4:00 9,0 0,76
2. 6thSense®(Түйсік)		50-60°	√	MULTI ZONE	[h]		1:20 - 3:00 7,0	- 14,0 0,70 - 1,10
3. Қарқынды		65°	√	MULTI ZONE			2:40 17,0 1,30
4. Хрусталь		45°	√	MULTI ZONE	[S752]		1:40 12,0 1,00
5. Жылдам 30'		50°	-	MULTI ZONE			0:30 9,0 0,50
6. Алдын ала жуу		-	-	MULTI ZONE			0:10 4,5 0,01
7. Өзін тазалау		65°	-				0:50 9,5 0,70

ЭКО бағдарлама деректері EN 60436:2020 Еуропалық стандартына сай зертханалық жағдайларға байланысты орындалады. Сынақ зертханаларына арналған ескертпе: салыстырмалы EN сынақ жағдайлары үшін төмендегі мекенжайға электрондық хат жіберіңіз: [e-mail]

Бағдарламалардың ешқайсысы үшін ыдыс-аяқты алдын ала өңдеу керек емес.

*) Барлық параметрлерді бір уақытта қолдануға болмайды.

**) Эко бағдарламасынан басқа бағдарламаларға берілген мәндер - шамамен алынған. Нақты уақыт кіріс судың температурасы мен қысымы, бөлме температурасы, тазалау құралының мөлшері, жүктелген ыдыстың көлемі мен түрі, жүктелген ыдыстарды реттеу, қосымша таңдалған параметрлер мен датчикті калибрлеу сияқты көптеген факторларға байланысты әртүрлі болуы мүмкін. Датчикті калибрлеу бағдарлама ұзақтығын 20 минутқа арттыруы мүмкін.

БАҒДАРЛАМАЛАР СИПАТТАМАСЫ

Жуу айналымын таңдау бойынша нұсқаулар.

1 ЭКО

Эко бағдарламасы орташа ластанған ыдыс-аяқтарды жууға арналған, әрі ол су мен энергияны қатар қолдану тұрғысынан өте тиімді бағдарлама болып табылады, сондай-ақ бұл бағдарлама ЕО экодизайн заңнамасына сәйкестікті бағалау үшін қолданылады.

Қатып қалған тағам қалдықтары бар қалыпты ластанған ыдыстар үшін. Кірлену деңгейін анықтап, бағдарламаны сәйкесінше реттейді. Датчик кірлену деңгейін анықтағанда, дисплейде сурет пайда болады және цикл ұзақтығы жаңартылады.

3 ҚАРҚЫНДЫ

Қатты ластанған ыдыс, әсіресе таба мен кәстрөл үшін ұсынылатын бағдарлама (нәзік элементтерге қолдануға арналмаған).

4 КРИСТАЛДЫ

Стақан мен шыныаяқ сияқты жоғары температураға сезімтал нәзік заттарға арналған бағдарлама.

5 ЖЫЛДАМ 30'

Қатып қалған тағам қалдығы жоқ, аздап ластанған ыдыстарды орташа толтырып қолданылатын бағдарлама. Кептіру фазасы жоқ.

6 АЛДЫН АЛА ЖУУ

Кейінірек жуылатын ыдыс-аяқты жібіту үшін пайдаланыңыз. Осы бағдарламамен қолданылатын тазалау құралы жоқ.

7 031H TA3AIAU

Ыдыс жуғыш машинаға қызмет көрсету бағдарламасы ыдыс жуғыш машина бос тұрғанда ғана, қызмет көрсетуге арналған арнайы жуғыш құралдарды қолдану арқылы орындалуы керек.

Ескертпелер:

Жылдам 30' циклі аздап ластанған ыдыстарды жууға арналғанын есте сақтаңыз.

ОПЦИЯЛАР МЕН ФУНКЦИЯЛАР

Опцияларды тиісті түймені басу арқылы тікелей таңдауға болады (БАСҚАРУ ПАНЕЛІН қараңыз).

Егер опция таңдалған бағдарламаға сәйкес келмесе, БАҒДАРЛАМАЛАР КЕСТЕСІН қараңыз, тиісті ЖДШ 3 рет тез жыпылықтайды да, дыбыстық белгі естіледі. Опция қосылмайды.

MULTI МУЛЬТИЗОУН

ZONE Жуылатын ыдыстар көп болмаса, қолданылатын суды, электр энергиясын және тазалау құралын үнемдеу үшін жартылай жүктеуге болады.

Бағдарламаны таңдап, МУЛЬТИЗОУН түймесін басыңыз: таңдалған сөренің белгісі дисплейде көрсетіледі. Әдепкі бойынша құрылғы барлық сөрелердегі ыдыстарды жуады. Тек қана белгілі сөрені жуу үшін, бұл түймені қайталап басыңыз:

дисплейде көрсетіледі (тек төменгі сөре)

дисплейде көрсетіледі (тек жоғарғы сөре)

дисплейде көрсетіледі (тек ас ішетін саймандар сөресі)

дисплейде көрсетіледі (опция ӨШІРІЛЕДІ және құрылғы барлық сөрелердегі ыдыстарды жуады).

Тек қана жоғарғы немесе төменгі сөрені жүктеуді және сәйкесінше тазалау құралының мөлшерін азайтуды есте сақтаңыз. Егер үстіңгі сөре алынып тасталған болса, жуғыш құралды жуғыш құрал салатын суырмаға салмай, тікелей жәшікке салыңыз.

КЕШИКТІРУ

Бағдарламаның басталу уақытын 1 және 12 сағат аралығындағы мерзімге кешіктіруге болады.

1. DELAY (КЕШІКТІРУ) түймесін басыңыз: дисплейде сәйкес «h» белгісі көрінеді; түйме басылған сайын (1 сағ, 2 сағ, ең көбі 12 сағатқа дейін) таңдалған жуу айналымының басталу уақыты арттырылады.
2. Жуу бағдарламасын таңдап, START/Pause (ІСКЕ ҚОСУ/Тоқтату) түймешігін басыңыз және есікті 4 секунд ішінде жабыңыз: таймер кері есепті бастайды.
3. Осы уақыт аяқталған кезде, «h» индикатор шамы сөнеді және жуу айналымы басталады. Кешіктіру уақытын реттеу және уақыттың қысқа мерзімін таңдау үшін, DELAY (КЕШІКТІРУ) түймесін басыңыз. Одан бас тарту үшін, таңдалған кешіктіріп бастау индикатор шамы «h» өшірілмейінше түймені қайталап басыңыз. DELAY (КЕШІКТІРУ) функциясын жуу айналымы басталған соң орнату мүмкін емес.

ТАЗАЛАП ШАЮ

Бұл опция ыдысты санитарлық тазалау үшін пайдалануға болады.

Бұл таңдаған бағдарлама үшін соңғы шаю температурасын көбейтеді және бактерияға қарсы жуғыш құралын қосады.

Жуу бағдарламасын таңдаңыз, ТАЗАЛАП ШАЮ түймесін басыңыз; индикатор шамы жанады. Опцияны өшіру үшін сол түймені қайтадан басыңыз. Ыдыстар мен бөтелкелерді шаю үшін тамаша. Ыдыс жуғыш машинаның есігі бактериялардың азайтылуына кепілдеме беру үшін бағдарлама қосылып тұрған кезде жабық болу керек. Есік ашылса, индикатор шамы жыпылықтай бастайды.

ЕСКЕРТУ: ыдыстар мен тәрелкелер айналымның соңында қатты ыстық болуы мүмкін.

POWER CLEAN®

Қосымша қуатты бүріккіштеріне байланысты бұл опция төменгі сөредегі арнайы жерлерде аса қарқынды және қуатты жууды қамтамасыз етеді. Бұл опция табалар мен кәстрөлдерді жуу үшін ұсынылады. Power Clean функциясын белсендіру үшін осы түймешікті басыңыз (индикатор жанады).

ТАБЛЕТКА (Таб)

Бұл параметр қолданылған тазалау құралының түріне байланысты бағдарламаның өнімділігін оңтайландыруға мүмкіндік береді.

ТАБЛЕТКА пішіміндегі (1 мөлшердегі шаю құралы, тұз және тазалау құралы) біріктірілген тазалау құралдарын қолданатын болсаңыз, БАСТАУ/ТОҚТАТУ түймесін 3 секундқа (сәйкес белгі жанады).

Ұнтақты немесе сұйық тазалау құралын қолданатын болсаңыз, бұл опция өшіріледі.

ЖҰМЫС ИНДИКАТОРЫ

Еденге проекцияланатын жарық диодты шам ыдыс жуғыш машинаның жұмыс істеп тұрғанын білдіреді. Келесі жұмыс режимдерінің бірін таңдауға болады: а) Ажыратылған функция.

b) Цикл басталған кезде шам бірнеше секунд жанады, цикл кезінде өшіп тұрады және циклдың соңында жыпылықтайды.

с) Шам цикл кезінде жанып тұрады және циклдың соңында жыпылықтайды (әдепкі режим). Кешіктірілген бастау орнатылған кезде, шам b) немесе с) пунктіне негізделіп, бірнеше секундқа немесе кері есептің бүкіл ұзақтығы бойына қосылып тұрады.

Есік ашылған сайын шам сөнеді. Қалаған режимді таңдау үшін машинаны қосып, дисплейде үш әріптің бірі көрсетілмейінше Р түймесін басып тұрыңыз. Қалаған әріпке (немесе режимге) жеткенше Р түймесін басыңыз, таңдауды растау үшін Р түймесін басып тұрыңыз.

СӨРЕЛЕРДІ ЖҮКТЕУ

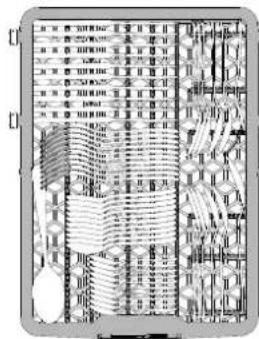

АС ІШЕТІН САЙМАНДАР СӨРЕСІ

Үшінші сөре ас ішетін саймандарды салуға арналған. Ас ішетін саймандарды суретте көрсетілгендей реттеңіз. Ас ішетін сайманды бөлек реттеу жуу және жақсылап жуу және құрғату жұмыстарын кейін ас ішетін саймандарды жинауды оңайлатады.

Өткір шеттері бар пышақтар мен басқа құралдар беті төмен қаратып салынған пышақтармен салынады.

ЖОҒАРҒЫ СӨРЕ

Нәзік және жеңіл ыдыстарды жүктеңіз: стакандар, саптыаяқтар, кішкентай тарелкелер, кішкентай салат ыдыстары.

Жоғарғы сөреде шай/десерт тұздықтарын реттеген кезде немесе табақтар мен ыдыс контейнерлерін төмен қалыпта салған кезде тік қалыпта қолдануға болатын алынбалы тіректері болады.

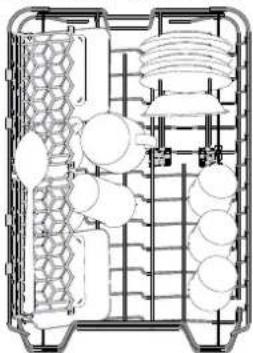

(жоғарғы сөренің жүктеу мысалы)

Жоғарғы сөренің биіктігін реттеуге болады: төменгі жәшікке көп ыдыс салу үшін жоғарғы қалып және жоғары қатарда көбірек бос орынды жасау арқылы алынбалы тіректердің көбін жасауға арналған төменгі қалып және төменгі сөреге салынған заттармен қақтығысты туғызбау.

Жоғарғы сөре тетіктерді баспай, жоғарғы сөренің биіктігін реттегішпен (суретті қараңыз)

жабдықталады, сөре жоғарғы қалыпқа қойылған бойда, жай ғана сөренің бүйірлерін ұстап оны көтеріңіз.

Төменгі қалыпқа қалпына келтіру үшін, сөренің бүйірлеріндегі А тетіктерін басып, жәшікті төмен қарай басыңыз.

Ол салынған соң, сөренің биіктігін реттемеуді ұсынамыз. ЕШҚАШАН жәшіктің тек бір жағын жоғары көтермеңіз немесе төмен түсірмеңіз.

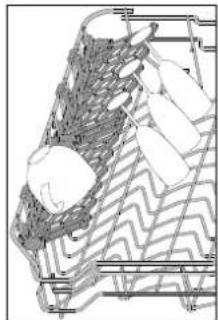

ыңғайлы орналастыру үшін, жиналмалы

ысырмаларды жинап, қайта ашуға болады.

Шыны стакандарды әрбір стаканның тұтқасын сәйкес ұяға салу арқылы жиналмалы ысырмаларға қауіпсіз етіп салуға болады.

Үлгіге байланысты:

- ысырмаларды ашу үшін, оны сырғытып, айналдыру

қажет немесе ілмектерден босатып, шығарып алу керек.

- ысырмаларды жинау үшін, оны айналдырып, ысырмаларды төмен қарай сырғыту қажет немесе оны жоғары қарай тартып, ысырмаларды ілмектерге бекіту керек.

кеселер, қақпақтар, тарелкалар, салатқа арналған ыдыстар, ас ішетін ыдыстар, т.б. үшін. Үлкен тарелкалар мен қақпақтар шашыратқыш тұтқасымен кедергі келмеу үшін қапталдарына жақсы қойылады.

Төменгі сөреде тарелкаларды реттеген кезде тігінен қоюға болатын және табақтар мен салат ыдыстарын оңай жүктеу үшін көлденең қоюға болатын жиналмалы ысырма бар.

(төменгі жәшікке арналған жүктеу мысалы)

Power Clean ^® қатты лас заттарды қарқындырақ жуу үшін саңылаудың артқы жағында арнайы су ағындарымен жабдықталған. Төменгі сөреде бос аймақ, қуыратын табаларға немесе пісіру табаларына тік қалыпта қолдау көрсету үшін қолданылатын сөренің артқы жағындағы арнайы тартып алу тірегі болады және оның орны азырақ.

бетін қаратып табаларды/кәстрөлдерді салған кезде тақтада POWER CLEAN түймесін қосыңыз.

Power Clean® функциясын пайдалану жолы:

1. Табаларды жүктеуге арналған артқы тарелка ұстағыштарын төмен бүктеу арқылы Power Clean® аймағын (G) реттеңіз.
2. Тігінен еңкейтілген табалар мен кәстрөлдерді Power Clean® аймағына салыңыз.

Қазандар куатты су бүріккіштеріне қарай еңкейтілуі тиіс.

КҮНДЕЛІКТІ ПАЙДАЛАНУ

1. СУ БАЙЛАНЫСЫН ТЕКСЕРУ

Ыдыс жуғыш машинаның су құбырына жалғанғанын және шүмектің ашық екенін тексеріңіз.

2. ЫДЫС ЖУҒЫШ МАШИНАНЫ ІСКЕ ҚОСУ

Есікті ашып, ҚОСУЛЫ/ӨШІРУЛІ түймесін басыңыз.

3. СӨРЕЛЕРДІ ЖҮКТЕУ

Ыдыс-аяқтың түріне және ластану дәрежесіне қарай (БАҒДАРЛАМАЛАР СИПАТТАМАСЫН қараңыз), Р түймесін басып, ең лайықты бағдарламаны таңдаңыз. Қалаған опцияларды таңдаңыз (ОПЦИЯЛАР МЕН ФУНКЦИЯЛАР қараңыз).

6. START (БАСТАУ)

Есікті 4 секунд ішінде жауып, БАСТАУ/Кідіріс батырмасын басу арқылы (шам жанады) жуу циклін бастаңыз. Бағдарлама басталғанда бір дыбыс пайда болады. Егер есік 4 секунд ішінде жабылмаса, дыбыстық ескерту белгісі ойнайды. Мұндайда, есікті ашып, қайтадан БАСТАУ/Кідіріс батырмасын басыңыз да, 4 секунд ішінде есікті жабыңыз.

Жуу циклының соңы дыбыстық белгі арқылы және дисплейдегі жуу циклының нөмірінің жыпылықтауы арқылы көрсетіледі. ҚОСУ/ӨШІРУ түймесін басу арқылы есікті жауып, құрылғыны өшіріңіз.

Ас ішетін сайманды алмас бұрын күйіп қалмау үшін бірнеше минут күтіңіз. Төменгісінен бастап сөрелердің жүгін шығарып алыңыз.

Электр энергиясының тұтынылуын азайту үшін, енжарлықтың арнайы ұзартылған мерзімі кезінде құрылғы автоматты түрде өшіріледі.

Ас ішетін сайман аздап ластанған болса немесе ыдыс жуғыш машинаға салынбас бұрын сумен шайылған болса, сәйкесінше қолданылған тазалау құралының мөлшерін азайтыңыз.

Егер бағдарлама дұрыс таңдалмаған болса, ол жаңа ғана басталған жағдайда, оны өзгертуге болады: есікті ашып,

ҚОСУ/ӨШІРУ түймесін басып ұстап тұрыңыз, құрылғы өшіріледі. ҚОСУ/ӨШІРУ түймесін қолданып құрылғыны қайта қосыңыз, жаңа жуу айналымын және қалаған опцияларды таңдаңыз;

БАСТАУ/Кідіріс батырмасын басып (индикатор жанып тұр), есікті 4 секунд ішінде жабу арқылы жуу циклін бастаңыз.

Машинаны өшірместен, есікті ашыңыз (БАСТАУ/Кідіріс индикаторы жыпылықтай бастайды) (ЫСТЫҚ будан сақ болыңыз!) да, ыдыс-аяқтарды ыдыс жуғыш машинаға салыңыз. БАСТАУ/Кідіріс батырмасын басыңыз да, 4 секунд ішінде есікті жабыңыз, цикл тоқтатылған жерден қайта басталады.

КЕЗДЕЙСОҚ ТОҚТАТУ

Жуу циклі барысында есік ашылатын болса немесе ток өшетін болса, цикл тоқтайды. БАСТАУ/Кідіріс батырмасын басыңыз да, 4 секунд ішінде есікті жабыңыз, цикл тоқтатылған жерден қайта басталады.

АҚЫЛ-КЕҢЕС

КЕҢЕСТЕР

Жәшіктерді жүктемес бұрын, ыдыстардан барлық тағам қалдықтарын алып тастаңыз, стакандарды босатыңыз. Оларды алдын ала ағын судың астында жуудың қажеті жоқ. Оның орнына ыдыстарды мықтап салынбайынша және сыртына шығарылмайынша реттеңіз; және ыдыстарды аузын төмен қаратып және ойығы/шығыңқы бөліктерін еңкейтіп салыңыз, бұл судың әрбір беткейге тиюіне және еркін ағуына мүмкіндік береді.

Ескерту: қақпақтар, тұтқалар, науалар және қуыру табалары шашыратқыш тұтқалардың айналуына кедергі келтірмеу керек.

Кішкентай ыдыстарды ас ішетін саймандар жәшігіне салыңыз. Қатты ластанған ыдыстар мен табаларды төменгі жәшікке қою керек, себебі бұл бөлікте су шашыратқыштар қатты болады және қатты жуу өнімділігіне мүмкіндік береді.

Құрылғыны жүктеген соң, шашыратқыш тұтқаларының оңай айналуына мүмкіндік беріңіз.

- Ағаштан жасалған ыдыстар мен ас ішетін саймандар.

• Нәзік пішімделген стакандар, әшекейлі қолдан жасалған және антиквариаттық ыдыстар. Әшекейлері төзімді емес.
• Жоғары температураға төзімділігі төмен синтетикалық материалдардан жасалған бөлшектер.
• Мыс және жұқа қабырғалы ыдыстар.
• Күлмен, балауызбен, майлайтын маймен немесе сиямен ластанған ыдыстар.

Стакан әшекейлерінің түстері мен алюминий/күміс бөлшектері жуу кезінде өзгеруі мүмкін.

Стаканның кейбір түрлері (мысалы, хрусталь бұйымдар) бірнеше жуу циклінен кейін күңгірттене бастайды.

СТАКАНҒА ЖӘНЕ АС ІШЕТІН ЫДЫСТАРҒА ЗАҚЫМ КЕЛТІРУ

• Өндіруші ыдыс жуғыш машинада жууға болады деп кепілдік берген шыны және фарфор ыдыстарды ғана қолданыңыз. • Фарфор ыдысқа лайықты жұмсақ жуғыш құралды пайдаланыңыз.
• Жуу циклі аяқталған соң стакандар мен ас ішетін саймандарды ыдыс жуғыш машинадан бірден шығарып алыңыз.

• Тұрмыстық ыдыс жуғыш машина өндіруші талаптарына сәйкес пайдаланылса, әдетте ыдыс жуғыш машинада ыдыс жуу үшін қолмен жуғанға қарағанда су мен энергия көлемі азырақ жұмсалады.
• Ыдыс жуғыш машинаның тиімділігін барынша арттыру үшін, жуу циклін машинаға ыдыстарды толық салып болғаннан кейін ғана бастауды ұсынамыз. Тұрмыстық ыдыс жуғыш машина сыйымдылығы өндіруші көрсеткен деңгейге дейін ғана толтырылса, су мен энергия үнемдеуге септігін тиеді. Ыдыс-аяқтарды дұрыс салу туралы ақпаратты СӨРЕЛЕРДІ ТОЛТЫРУ тарауынан таба аласыз. Машинаға жартылай ғана ыдыс салатын жағдайда, тек қажетті сөрелерге ыдыстарды орналастырып, қолжетімді опциялардың ішінен (Жартылай толтыру/ Зоналы жуу/ Мультизона) арнайы жуу опцияларын таңдауға кеңес береміз. Ыдыс жуғыш машинаға ыдыстарды дұрыс салмау немесе тым көп салу нәтижесінде ресурстардың тұтынылу көлемі (су, энергия және уақыт, сондай-ақ шу көлемі көбеюі мүмкін) артып, ыдысты жуу және кептіру өнімділігі төмендеуі мүмкін.
• Ыдыстарды алдын ала қолмен шаю арқылы су мен энергия тұтыну көлемі артатындықтан, ондай тәсілді қолдануға кеңес бермейміз.

ГИГИЕНА

Рыдыс жуғыш машинада жиналған иіс пен кірді кетіру үшін кемінде бір ай ішінде жоғарғы температура бағдарламасын іске қосыңыз. Тазалау құралының шай қасығын қолданып, құрылғыны тазалау үшін оны жүктемей іске қосыңыз.

Сузгілерді бітеліп қалмауы және қалдық судың дұрыс ағуы үшін сүзгі жинағын қалыпты түрде тексеріп тұрыңыз.

Сузгілері бітелген немесе сузу жүйесіне бөтен заттар немесе бүріккіш құралдар түсіп кеткен ыдыс жуғыш машинаны қолданатын болса, құрылғы бұзылып, оның өнімділігі төмендеп, шуы көбейіп, ресурстарды қарқынды тұтына бастайды.

Сүзгілер жинағы үш сүзгіден тұрады, олар ыдыс жуған судағы тағам қалдықтарын кетіріп, содан кейін суды қайта айналдырады: жуу нәтижесі барынша жақсы болуы үшін оларды таза ұстау керек.

Ыдыс жуғыш машинаны сүзгілерді салмай немесе сүзгі бос болса, қолдануға болмайды.

Кем дегенде айына бір рет немесе әр 30 цикл сайын, сүзгі тізбегін тексеріп, оны тазалау қажет болса, төменде берілген нұсқауларды орындай отырып, металл емес щеткамен ағып тұрған судың астында мұқият жуып алыңыз:

1. Цилиндрлік сүзгіні А сағат тілінің бағытына қарсы бұраңыз да, тартып шығарыңыз (1-сурет).
2. Бүйір құлақшаларға аздап күш сала отырып, В тостақ сүзгіні алып шығыңыз (2-сурет).
3. Тот баспайтын болаттан жасалған табақша сүзгіні сырғытып шығарыңыз С (3-сурет).
4. Бөтен заттар (мәселен, сынған әйнек, фарфор, сүйектер, жеміс-жидек дәндері және т.б.) тауып алсаңыз, оларды жайлап алып тастаңыз.
5. Тұтқышты тексеріп, тағам қалдықтары болса, алып тастаңыз. Жуу циклының сорғы қорғағышын (қара түсті бөлшек) ЕШҚАШАН ДА АЛМАНЫЗ (4-сурет).

Сүзгілерді тазалаған соң, сүзгі жинағын қайта салып, оны қалпына реттеңіз; бұл ыдыс жуғыш машинаның тиімді жұмысын жасау үшін маңызды.

СУ КЕЛЕТІН ШЛАНГІНІ ТАЗАЛАУ

Су келетін шлангілер жаңа немесе ұзақ уақыт бойына қолданылмаған болса, қажетті қосылымдарды орындамас бұрын қалдық заттардың жоқтығын және оның тазалығын тексеру үшін су өткізіңіз. Осы сақтық шаралары орындалмайтын болса, су кірісінің бітелуі және ыдыс жуғыш машинаға зақым келтіруі мүмкін.

Тағам қалдықтары бүріккіштерге жабысып қалып, су бүркілетін тесіктерді бітеп тастаған жағдайда. Уақыт өте бүріккіштерді тексеріп, оларды металл емес кішкентай щеткамен тазалап тұрған жөн.

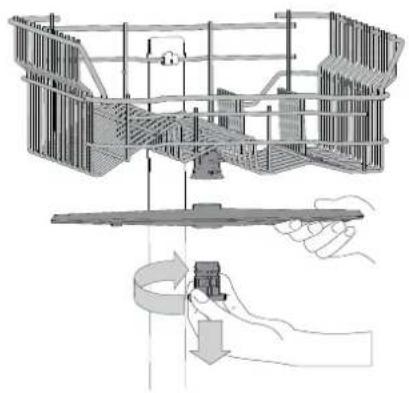

Жоғары бүріккіш тетігін алу үшін пластикалық құлыптау сақинасын сағат тілінің бағытымен бұраңыз. Үстіңгі бүріккішті тесіктердің көбісі жоғары қарап тұратындай етіп ауыстыру керек.

Астыңғы бүріккішті жоғары қарай тартып алып шығуға болады.

СУ ЖҰМСАРТУ ЖҮЙЕСІ

Су жұмсартқыш автоматты түрде судың кермектігін төмендетіп, қыздырғышта қақтың жиналуының алдын алады, осылайша тазарту тиімділігі де артады.

Бұл жүйе өзін-өзі тұзбен регенерациялайды, сондықтан тұз сауыты бос болғанда, оны әрдайым толтырып тұру қажет.

Регенерация жиілігі су кермектігі деңгейінің баптауына байланысты ерекшеленеді - регенерация әр 6 Эко циклі сайын бір рет 3-ке қойылған су кермектігі деңгейінде орындалады.

Регенерация процесі соңғы шаю циклінен кейін басталып, цикл аяқталғанға дейін кептіру фазасында аяқталады.

• Бір реттік регенерация тұтынады: ~3.5 л су; • Бір циклға қосымша 5 минут жұмсалады; • 0.005 кВт/сағ-тан аз энергия тұтынады.

АҚАУЛЫҚТАРДЫ ШЕШУ

Егер сіздің ыдыс жуғыш машинаңыз тиісті деңгейде жұмыс істемей тұрса, ол мәселені төмендегі тізімнен өтіп шешуге бола ма, әлде болмай ма, тексеріңіз. Өзге де ақаулар мен мәселелер туындаған жағдайда, Сатып алғаннан кейінгі қызмет көрсету орталығына жүгініңіз, онымен байланысу ақпараты кепілдік талонында көрсетілген. Қосалқы бөлшектер арнайы нормативтік талаптарға сәйкес 7 немесе 10 жылға дейін қол жетімді болады.

АКАУЛЫКТАР	ЫКТИМАЛ СЕБЕПТЕРІ ШЕШИМДЕР
Туз индикаторы жанып түр	Туз сауыты бос. (Туз салғаннан кейін,туз индикаторы бірнеше жуу циклі бойыжанып туруы мүмкін).	Контейнерге қайтадан туз толтырыңыз (қосымша ақпарат алу үшін 2-беттікараныз). Судың көрмектігін реттеңіз - кестені караңыз, 2-бет.
Шайғыш индикаторы жанып түр	Шайғыш диспencerі бос. (Туз салғаннан кейін, шайғыш индикаторы бірнеше жуу циклі бойы жанып туруы мүмкін).	Диспencerге қайтадан шайғыш сұйықтықты толтырыңыз (қосымша ақпарат алу үшін 2-бетті караңыз).
Ыдыс жуғыш машина басталмайды немесе пермендерге жауап бермейді.	Құрылғы дұрыс жалғанбаған. Ашаны розеткаға салыңыз.
	Токтың өшуі.	Қауіпсіздік шаралары негізінде, қуат қалпына көлгенде ыдыс жуғыш машина автоматты түрде жуктелмейді. ыдыс жуғыш машинаның есігін ашып, БАСТАУ/Кідіріс батырмасын басыңыз да, 4 секунд ішінде есікті жабыңыз.
	Ыдыс жуғыш машина есігі жабық емес.	"сырт" еткен дыбыс естілмекійнше, есікті қатты жабыңыз.
	Есік 4 секундтан артық уақытқа ашылғанда, цикл төқталады.	БАСТАУ/Кідіріс батырмасын басып, 4 секунд ішінде есікті жабыңыз.
	Ол пәрмендерге жауап бермейді.	ҚОСУ/ӨШІРУ батырмасын басу арқылы құрылғыны өшіріңіз де, шамамен бір минут өткен соң оны қайтадан қосып, бағдарламаны қайта қосыңыз. Егер ақау өлі де кетпесе, құрылғыны 1 минутқа ажыратып, қайта қосыңыз.
Ыдыс жуғыш машина суы ақтайды.	Жуу айналымы өлі аяқталмаған. Жуу айнағымы аяқталғанша күтініз.
Дисплейде мыналар көрсетіледі: 3 және Қосу/Өшіру индикаторы тез жыпылықтайды	Ағызу шлангісі бүгіліп қалған.	Су теғетін шлангінің буктеоіл қалмағанын тексеріңіз (ОРНАТУ НУСКАУЛЬІГЬІН қараңыз).
	Ағызу жүйесінің құбыры бітелген. Ағызу жүйесі құбырын тазалаңыз.
	Сүзгі тағам қалдықтарымен бітелген	Сүзгіні тазалаңыз (СУЗГІЛЕР ЖИНАҒЫН ТАЗАЛАУ қараңыз).
Ыдыс жуғыш машина артық шу шығарады.	Ыдыстар бір-біріне соқтығысып гүрсілдеуде.	Ыдыс-аяқты дұрыстап орналастырыңыз (ТОР СӨРЕЛЕРГЕ ЫДЫС-АЯҚТЫ САЛУ қараңыз).Жуғыш құрал дұрыс өлшенбеген немесе ол ыдыс жуғыш машинада қолдануға арналмаган (ЖУГЫШ ҚУРАЛ ЫДЫСЫН ТОЛТЫРУ қараңыз). Ағымдағы циклді ыдыс жуғыш машинаны ӨШІРУ арқылы қайта бақстан, онық қайта қосыңыз да, жаға бағдарламаны тандап, БАСТАУ/Кідіріс батырмасын басып, 4 секунд ішінде есікті жабыңыз.Ешқандай жуғыш құралдар қоспаңыз.
	Қөпіршіктің артық мөлшері шығарылған.
Ыдыстар таза емес.	Ас ішетін ыдыс дұрыс реттелмеген.	Ыдыс-аяқты дұрыстап орналастырыңыз (ТОР СӨРЕЛЕРГЕ ЫДЫС-АЯҚТЫ САЛУ қараңыз).
	Спрей түтқалары ыдыстармен араласып еркін қозғала алмайды.	Ыдыс-аяқты дұрыстап орналастырыңыз (ТОР СӨРЕЛЕРГЕ ЫДЫС-АЯҚТЫ САЛУ қараңыз).
	Жуу циклы тым женіл.	Дұрыс келетін жуу циклын танданыз (БАГДАРЛАМАЛАР КЕСТЕСІН қараңыз).
	Қөпіршіктің артық мөлшері шығарылған.	Жуғыш құрал дұрыс өлшенбеген немесе ол ыдыс жуғыш машинада қолдануға арналмаган (ЖУГЫШ ҚУРАЛ ЫДЫСЫН ТОЛТЫРУ қараңыз).
	Шаю құралы белігінің қақпағы дұрыс жабылмаган.	Шаю құралы ыдысының қақпағы жабылғанын тексеріңіз.
	Сүзгі ластанған немесе бітелген.	Сүзгілер жинағын тазалаңыз (КУТІП УСТАУ ЖЕНЕ ЖЕНДЕУ қараңыз).
	Туз жоқ. Туз ыдысын толтырыңыз (ТУЗ ЫДЫСЫН ТОЛТЫРУ қараңыз).
Ыдыс жуғыш машина су толтырмайды. Дисплейде мыналар көрсетіледі: Н, 6 және Қосу/Өшіру индикаторы тез жыпылықтайды	Су кранында су жоқ немесе кран жабық	Су кранында су бар екенін немесе краның жабылмаганын тексеріңіз.
	Су құтыын шланг бүгіліп қалған.	Су құтыын шлангінің бүгіліп қалмағанына көз жеикізіп, (ОРНАТУ қараңыз) бағдарламаны қайтадан орнатып, қайта іске қосыңыз
	Су құтыын шлангінің торы бітеліп қалған; оны тазалау қажет.	Тексеріп, тазалап болған соң, ыдыс жуғыш машинаны өшіріп, қайта қосыңыз және жаға бағдарламаны іске қосыңыз.
Ыдыс жуғыш машина циклді уақытынан бұрын аяқтайды. Дисплейде мыналар көрсетіледі: 15 және Қосу/Өшіру индикаторы тез жыпылықтайды	Су ағызатын шланг тым төмен орналасқан немесе үйдің канализация жүйесіне ағып жатыр.	Су ағызатын шлангінің ұшының дұрыс бийктікте орналасқандығына көз жеткіліңіз (ОРНАТУ қараңыз). Уйдегі канализация жүйесіне ағып жатқан-жатпағанын тексеріп, қажет болса ауа енгізу клапанын орнатыңыз.
	Сумен жабдықтау жүйесінде ауа бар.	Сумен жабдықтау жүйесінде тесіктердің немесе басқа да ішке ауа кіргізетін ақаулардың бар-жоғын тексеріңіз.

Саясат пен стандарт туралы толық құжаттама, қосалқы бөлшектерге тапсырыс және өнім туралы толық ақпаратты мына жерден таба аласыз:

• Біздің сайтқа кіріп шығыңыз docs.whirlpool.eu/docs және parts-selfservice.europeanappliances.com

• Құрылғының QR кодын қолданыңыз

- Немесе, біздің Сатудан кейінгі қызмет көрсету орталығына хабарласыңыз (телефон нөмірін кепілдеме шарттарынан қараңыз). Кепілдік бойынша қызмет көрсету орталығына хабарласқанда, өнімнің техникалық кестесінде көрсетілген кодтарды хабарлаңыз.

Үлгіге қатысты ақпаратты энергетикалық затбелгіде көрсетілген QR-кодтың көмегімен қарауға болады. Сондай-ақ бұл затбелгіде үлгі сәйкестендіргіші бар, оны https://eprel.ec.eurora.eu мекенжайындағы тіркеу порталынан кеңес алу үшін қолдануға болады.

КҮНДЕЛІКТІ АНЫҚТАМА

-НҰСҚАУЛЫҚ
