ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ K7 COMPACT, K7 KARCHER

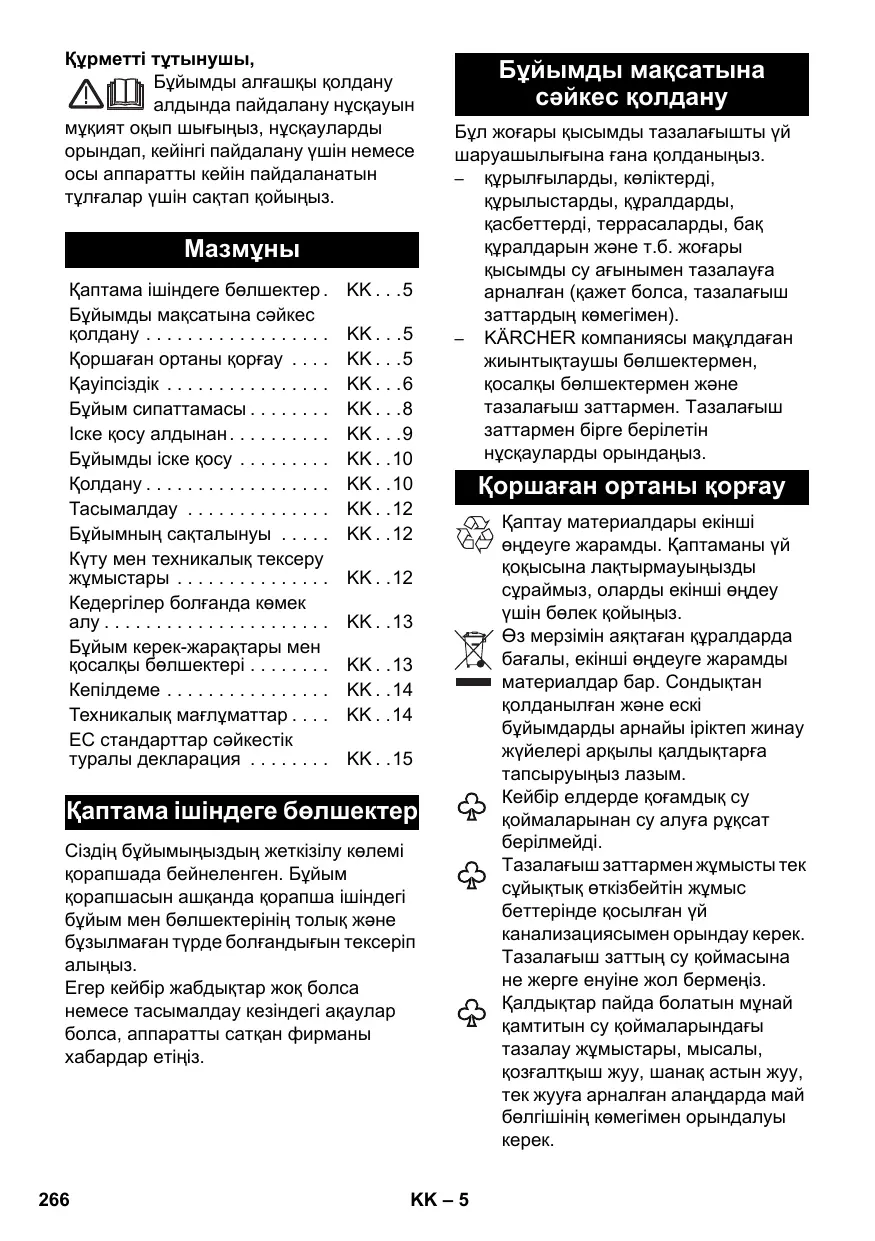

Құрметті тұтынушы, Бұйымды алғашқы қолдану алдында пайдалану нұсқауын мұқият оқып шығыңыз, нұсқауларды орындап, кейінгі пайдалану үшін немесе осы аппаратты кейін пайдаланатын тұлғалар үшін сақтап қойыңыз.

Мазмұны Қаптама ішіндеге бөлшектер . Бұйымды мақсатына сəйкес қолдану . . . . . . . . . . . . . . . . . . Қоршаған ортаны қорғау . . . . Қауіпсіздік . . . . . . . . . . . . . . . . Бұйым сипаттамасы . . . . . . . . Іске қосу алдынан . . . . . . . . . . Бұйымды іске қосу . . . . . . . . . Қолдану . . . . . . . . . . . . . . . . . . Тасымалдау . . . . . . . . . . . . . . Бұйымның сақталынуы . . . . . Күту мен техникалық тексеру жұмыстары . . . . . . . . . . . . . . . Кедергілер болғанда көмек алу . . . . . . . . . . . . . . . . . . . . . . Бұйым керек-жарақтары мен қосалқы бөлшектері . . . . . . . . Кепілдеме . . . . . . . . . . . . . . . . Техникалық мағлұматтар . . . . ЕС стандарттар сəйкестiк туралы декларация . . . . . . . .

KK . . .5 KK . . .5 KK . . .5 KK . . .6 KK . . .8 KK . . .9 KK . .10 KK . .10 KK . .12 KK . .12

Бұйымды мақсатына сəйкес қолдану Бұл жоғары қысымды тазалағышты үй шаруашылығына ғана қолданыңыз. – құрылғыларды, көліктерді, құрылыстарды, құралдарды, қасбеттерді, террасаларды, бақ құралдарын жəне т.б. жоғары қысымды су ағынымен тазалауға арналған (қажет болса, тазалағыш заттардың көмегімен). – KÄRCHER компаниясы мақұлдаған жиынтықтаушы бөлшектермен, қосалқы бөлшектермен жəне тазалағыш заттармен. Тазалағыш заттармен бірге берілетін нұсқауларды орындаңыз.

KK . .12 KK . .13 KK . .13 KK . .14 KK . .14 KK . .15

Қаптама ішіндеге бөлшектер Сіздің бұйымыңыздың жеткізілу көлемі қорапшада бейнеленген. Бұйым қорапшасын ашқанда қорапша ішіндегі бұйым мен бөлшектерінің толық жəне бұзылмаған түрде болғандығын тексеріп алыңыз. Егер кейбір жабдықтар жоқ болса немесе тасымалдау кезіндегі ақаулар болса, аппаратты сатқан фирманы хабардар етіңіз.

Қоршаған ортаны қорғау Қаптау материалдары екінші өңдеуге жарамды. Қаптаманы үй қоқысына лақтырмауыңызды сұраймыз, оларды екінші өңдеу үшін бөлек қойыңыз. Өз мерзімін аяқтаған құралдарда бағалы, екінші өңдеуге жарамды материалдар бар. Сондықтан қолданылған жəне ескі бұйымдарды арнайы іріктеп жинау жүйелері арқылы қалдықтарға тапсыруыңыз лазым. Кейбір елдерде қоғамдық су қоймаларынан су алуға рұқсат берілмейді. Тазалағыш заттармен жұмысты тек сұйықтық өткізбейтін жұмыс беттерінде қосылған үй канализациясымен орындау керек. Тазалағыш заттың су қоймасына не жерге енуіне жол бермеңіз. Қалдықтар пайда болатын мұнай қамтитын су қоймаларындағы тазалау жұмыстары, мысалы, қозғалтқыш жуу, шанақ астын жуу, тек жууға арналған алаңдарда май бөлгішінің көмегімен орындалуы керек.

Құрамындағы заттар туралы анықтамалар (REACH) Бұйымның құрамындағы заттар туралы соңғы мағлұматтарды астыда көрсетілген интернет беттерімізде оқи аласыз: www.kaercher.com/REACH

Қауіпсіздік Нұсқаудың анықтамасы

Ауыр жарақаттануға не өлімге апарып соғатын тікелей түрде түсе алатын тəуекелге нұсқау. 몇 Сақтандыру Ауыр жарақаттануға не өлімге апарып соғатын ықтимал қауіпті жағдайларға нұсқау. 몇 Сақтық нұсқауы Жеңіл жарақаттануға апарып соғатын ықтимал қауіпті жағдайға нұсқау. Назар аударыңыз Материалдық зиянға апарып соғатын ықтимал қауіпті жағдайға нұсқау.

Бұйымдағы символдар мен белгілер Бұйымды қоғамдық ауыз су желісіне тікелей қосуға болмайды. 1

Зақымдалу қаупі! Бұйымды тек көлденең күйде пайдалануға болады. Жоғары қысымды ағын адамдарға, жануарларға, белсенді электрлік құралдарға немесе бұйымның өзіне қарсы бағытталмауы тиіс. Бұйымды аяздан сақтаңыз.

Электрлік құрамдастар

 Кабель ашасы мен электр розеткасын ешқашан ылғалды қолмен ұстамаңыз не түртпеңіз.

 Қуат сымы мен кабель ашасында əр қолданыс алдында зақымдардың бар-жоғын тексеріңіз. Зақымдалған қуыт сымын өкілетті қызмет көрсетуші/электрші мамандар дереу ауыстыруы тиіс. Қуыт сымы зақымдалған бұйымды қолданбаңыз.  Бəрі жұмыс бөлімшесіде бар болған ток өткізгіш бөлшектердың сорғалау шашыранды қорғау болу керек.  Ұзартқыштың желі айыры мен жалғамасы суға берік болуы керек жəне оларды суға тигізбеу қажет. Жалғама жерде қалай болса, солай жатпауы тиіс. Кабель жинайтын шарғыны қолданғаныңыз жөн, бұл ашалы розетканың жерден мин. 60 мм. жоғары тұруын қамтамасыз етеді.  Қуат сымы мен ұзартқыштың қиылу, қысылу, созылу жəне т.б. нəтижесінде пайда болған ақаулардың болмауын қадағалау керек. Электрік сымдарды ыстықтың, майдың əсерінен жəне өткір қырлардан қорғаңыз. 몇 Сақтандыру  Бұйымды тек ауыспалы токқа жалғаңыз. Кернеу бұйымның түр кестесінде көрсетілген кернеуге сəйкес болуы тиіс.  Бұйымды тек электршінің IEC 60364 стандартына сəйкес қондырған электр розеткасына жалғауға болады.  Жарамсыз электрлік ұзарту кабельдерін қолдану қауіпті болуы мүмкін. Сыртта жұмыс істегенде тек қана рұқсат етілген жəне лайықты түрде белгіленген жəне жеткілікті көлденең қимасы бар электрлік ұзарту кабельдерін қолданыңыз: 1 - 10 м: 1,5 мм2; 10 - 30 м: 2,5 мм2:  Ұзартқышты əрқашан кабель барабанына толығымен ораңыз.  Қауіпсіздікті қамтамасыз ету мақсатында бұйымды автоматты ажыратқыш (макс. 30 мА) арқылы қолдану қатаң ұсынылады.

 Жоғары қысымды шлангі, қолмен шашырату пистолеті жəне қауіпсіздік құралдары сияқты маңызды құрамдастарда əр қолданыс алдында зақымдардың бар-жоғын тексеріңіз. Зақымдалған құрамдастарды дереу ауыстырыңыз. Құрамдастары зақымдалған бұйымды қолданбаңыз.  Жоғары қысымды ағын киім немесе аяқ киімді тазалау үшін басқа адамдарға немесе өзіңізге қарсы бағыттауға болмайды.  Құрамында қауіпті заттары (мысалы, таскендір) бар заттарды бүркімеңіз.  Шиналар/шина бұрандалары жоғары қысымды ағыннан зақымға келіп, жарылуы мүмкін. Мұның бірінші белгісі - шина түсінің өзгеруі. Зақымдалған шиналар/шина бұрандалары өте қауіпті болып табылады. Тазалау кезінде ағыннан кемінде 30 см қашықтықта тұрыңыз!  Қаптама қағазын балалардан аулақ ұстаңыз, тұншығып қалу қаупі бар! 몇 Сақтандыру  Балаларға немесе нұсқау берілгенжоқ адамдарға бұл бұйымды пайдалануға болмайды.  Бұл құрылғыны физикалық, сенсорлық немесе ақыл-ой дамуы шектелген немесе тəжірибесі жəне/ немесе біліктілігі жоқ адамдар білікті маманның бақылауында болмаған кезде немесе осы мамандар тарапынан бұйымды қолдану тəсілі жəне оған қатысты қауіптер түсіндірілмеген кезде пайдаланбауы тиіс.  Балаларға құрылғымен ойнауға рұқсат бермеңіз.  Балаларға құрылғымен ойнауға жол бермеу үшін оларды бақылап отыру керек.  Пайдаланушы бұйымды нысанына байланысты қолдануы керек. 268

Бұйыммен жұмыс істеу кезінде жергілікті шарттарға назар аударуы керек, жақында жүрген адамдарды ескеруі қажет. Жоғары қысымды шлангі, арматура мен муфталар бұйымның қауіпсіздігі үшін маңызды. Тек өндіруші мақұлдаған жоғары қысымды шлангілер, арматуралар мен муфталарды қолданыңыз. Егер қорғаушы киімі жоқ басқа адамдар жақын болса, бұйымды қолданбаңыз. Бұл бұйымы бұйым шығарушысымен қойылған немесе ұсынылған тазалау бұйымдар пайдалану үшін. Басқа тазалау бұйымдар немесе химиялық заттектер қолдану кезінде бұйымның қауіпсіздігін бұзылуы мүмкін. Сақтық нұсқауы Ұзақ уақыт іске қосылмай тұрған жағдайда негізгі қосқышты/бұйым қосқышын басып немесе электрлік ашаны ажыратып бұйымды өшіріңіз. Лакталған беттерді тазалау кезінде зақымдарға жол бермеу үшін ағыннан кемінде 30 см қашықтықта тұрыңыз. Бұйымды ешқашан қосулы күйінде қалдыруға болмайды. Температура 0 °C-ден төмен болғанда бұйымды қолданбаңыз.

 Жанғыш сұйықтықтарды бүркімеңіз.  Ерітінді қосылған сұйықтықтарды немесе ерітілмеген қышқылдар мен ерітінділерді ешқашан бұйымға сорғытпаңыз! Бұларға, мысалы, бензин, еріткіштер немесе мазут жатады. Сұйықтық бүріккіші тез жанғыш, жарылғыш жəне улы болып табылады. Ацетон, ерітілмеген қышқылдар мен еріткіштерді қолданбаңыз, олар бұйымдағы

қолданылған материалдардың бұзылуына апара алады.  Жарылу қаупі бар жерлерде пайдалануға тыйым салынады.  Бұйымды қауіпті аймақтарда (мысалы, бензин құю станцияларында) қолдану кезінде тиісті қауіпсіздік ережелерін сақтау қажет.

Жеке қорғаныс құралдары Шашыранды немесе кірденгі қорғаулары үшін қорғайтын киімді жəне қорғайтын ұпайлар тасысу керек.

Қауіпті жағдайлар мен бұйым зақымдалуының алдын алу үшін бұйымды пайдалану алдында қауіпсіздік шараларын сақтау қажет.  Құралды тегіс жерге орнатқан жағдайда ғана құралды қауəпсіз пайдалануды қамтамасыз етуге болады.

Қауіпсіздік құралдары

Қауіпсіздік құралдарының мақсаты қолданушыларды қауіптен сақтандыру, оларды өзгертуге немесе бақылаусыз қалдыруға болмайды. Бұйым қосқышы Бұйым қосқышы бұйымның кенет қолданылуына жол бермейді. Құлпы бар қол бүріккіші Құлып қол бүріккішінің иінтірегін жабады да, бұйымның кенет іске қосылуына жол бермейді. Қысымды қосқышы бар босатқыш клапан Босатқыш клапан максималды рұқсат етілген жұмыс қысымының артуына жол бермейді. Қолмен шашырату пистолетінің тұтқасы босатылғанда қысым қосқышы сорапты істен шығарып алады, жоғары қысымды ағым тоқтатылады. Тұтқа тартылғанда сорап қайтадан қосылады.

Бұйым сипаттамасы Осы пайдалану нұсқауында толық жиынтық көрсетілген. Модельге байланысты жеткізілу көлемінде өзгешелік болады (қаптаманы қараңыз) Суреттер бүктемелі бетте қараңыз! 1 Керек-жарақтарды сақтау орны 2 Тасымалдау тұтқасы, жылжымалы 3 Жоғары қысымды шлангіге арналған жылдам ажыратылатын муфта 4 Бұйым қосқышы "0/OFF"/"I/ON" 5 Электр тоққа қосу кабелдер ашасымен 6 Тасымалдау тұтқасы 7 Тасымалдау дөңгелегі 8 Суға қосу кернейі 9 Су жеткізу жеріндегі қосалқы сүзгі 10 Су жеткізу жеріне арналған муфта 11 Тазалағыш заттарды сорғыту шлангісі (сүзгісі бар) 12 Қол бүріккіші 13 Құлпы бар қол бүріккіші 14 Жоғары қысымды шлангіні қол бүріккішінен ажыратуға арналған түйме 15 Жоғары қысымды шлангі 16 Қысым реттегіші бар шашырату құбыры (Vario Power) Қолданыстағы тазалау жұмыстарына арналған. Жұмыс қысымы "Min" жəне "Max" арасында біркелкі реттеледі. "Mix" күйінде тазалағыш затты қосуға болады. Жұмыс қысымын реттеу үшін қол бүріккішінің тұтқасын жіберіңіз жəне шашырату құбырын қалаған күйге бұраңыз. 17 Кір кетіру фрезері бар шашырату құбыры Қиын кетірілетін кірленуге арналған ———————————————–––– Қосымша керек-жарақтар 18 Жуғыш қылшақ Тазалағыш заттармен жұмыс істеуге жарамды. 19 Delta-Racer D150 Delta-Racer жуғыш қылшақ пен

айналмалы жоғары қысымды ағынды біріктіреді. Осы себептен ол əсіресе автоматты тазалау не қатты кірленген беттер үшін жарамды. 20 Тазалағыш зат сауыты бар көбік шүмегі Тазалағыш зат сауыттан сорылады жəне қуатты тазалағыш зат көбігі болып табылады. ———————————————–––– Жинақта қамтылмаған 21 Су ағыны шлангісі Матамен күшейтілген су шлангісі стандартты муфтамен қолданылады. Диаметрі ең кемі 13 мм (1/2 дюйм), ұзындығы ең кемі 7,5 м.

Іске қосу алдынан Бұйым керек-жарақтарын орнату Іске қосу алдында бұйымның бос қосалқы бөліктерін орнатыңыз. Суреттер бүктемелі бетте қараңыз! Сурет  Бұйымның муфтасы мен су жеткізу жерін бекітіңіз. Сурет  Жоғары қысымды шлангіні қол бүріккішіне дыбыспен бекітілмегенше енгізіңіз. Нұсқау: Байланыстырғыш бұрандалы түтіктердің дұрыс орналасқанын тексеріңіз.  Жоғары қысымды шлангідегі тартылысты тексеру кезінде сақ болыңыз.

Құбырдан су беру жүйесі Су беру мекемесінің нұсқауларын орындаңыз. 몇 Сақтандыру Қолданылатын заңды ережелерге сəйкес, іріктеу жүйесі жоқ бұйым ешқашан ас су жүйесінде қолданылмауы тиіс. Міндетті түрде KÄRCHER компаниясы мақұлдаған іріктеу жүйесі немесе EN 12729, BA түрі талаптарына сай келетін іріктеу жүйесі қолданылуы тиіс. Іріктеу жүйесі арқылы алынған су ауыз су ретінде қарастырылмайды. Назар аударыңыз Іріктеу жүйесін əрқашан су беру жүйелеріне, ешқашан бұйымға тікелей қоспаңыз. Суды ашық сауыттан сорғыту Бұл жоғары қысымды тазалағыш беттегі суды, мысалы, жаңбыр не тоғаннан, сорғыту үшін кері клапаны (қосымша керек-жарақ, тапсырыс нөмірі 4.440-238) бар KÄRCHER сорғыту шлангісімен бірге пайдаланылады (максималды сорғыту биіктігін техникалық мəліметтерден қараңыз).  Сорғыту шлангісін сумен толтырыңыз.  Сорғыту шлангісін бұйымның су жеткізу жеріне бекітіңіз жəне су көзіне (мысалы, жаңбыр) іліп қойыңыз.

Су беру жүйесі Байланыс мəліметтерін Түр тақтасы/ техникалық мəліметтер бөлімінде қараңыз. Назар аударыңыз Судағы қоспалар жоғары қысымды сорғышқа жəне керек-жарақтарға зақым келтіруі мүмкін. Қорғаныс үшін KÄRCHER су сүзгісін (қосымша керекжарақ, тапсырыс нөмірі 4.730-059) пайдалану ұсынылады. 270

Назар аударыңыз 2 минуттан артық құрғақ күйдегі жұмыс жоғары қысымды сорғыштың зақымдалуына апарып соғады. Бұйымды 2 минут ішінде қысымсыз қалпына келтіріңіз, бұйымды өшіріңіз жəне "Ақаулықтар бойынша анықтама" бөліміндегі нұсқауларды орындаңыз. Сурет  Жоғары қысымды шлангіні жылдам ажыратылатын муфтаға дыбыспен бекітілмегенше енгізіңіз.  Су ағыны шлангісін су жеткізу жеріндегі муфтаға орнатыңыз. Нұсқау: Су жіберу шлангісі бұйыммен бірге сатылмайды.  Су ағыны шлангісін су беру жүйесіне жалғаңыз.  Құбыр кранын толығымен ашыңыз.  Электр ашасын электр розеткасына салыңыз.  Бұйымды "I/ON" күйіне ауыстырыңыз. Сурет  Қол бүріккішінің иінтірегін құлыптан босатыңыз.  Иінтіректі тартыңыз да, бұйым қосылады. Су көпіршіксіз қол бүріккішіне шығарылмағанша бұйымды жұмыс істетіңіз (макс. 2 минут).  Қол бүріккішінің иінтірегін босатыңыз. Нұсқау: Иінтірек босатылғаннан кейін бұйым өшіріледі. Жүйедегі жоғары қысым сақталады. Сурет  Қол бүріккішінің иінтірегін құлыптаңыз.

Жоғары қысымды шүмекке су ағыны күшейтілгенде қол бүріккішіне қайтарым күші артады. Қауіпсіз күйді қамтамасыз ету үшін қол бүріккіші мен шашырату құбырын жақсылап ұстаңыз. 몇 Қауіп Жоғары қысыммен шығарылып шашыралатын ағымдарын лайықсыз түрде қолданғанда қауіп түсуі мүмкін. Осы ағымдардың адамдарға, жануарлар не аңдарға қарсы, істе болған электр құралдарға немесе бұйымның өзіне қарсы бағытталмауы тиіс.  Қауіп Қолдану кезінде Delta-Racer шетінің астынан ұстамаңыз! Назар аударыңыз Зақымдалу қаупі! Бұйымды тек көлденең күйде пайдалануға болады. Назар аударыңыз Шина, лак не ағаш сияқты сезімтал беттерді шашырату құбырымен тазаламаңыз, себебі зақымдалу қаупі бар. Назар аударыңыз Бояуға зақым келтіру қаупі Жуғыш қылшақты пайдаланған кезде оны кір не басқа бөлшектерден бос ұстау керек. Сурет  Шашырату құбырын қол бүріккішіне енгізіңіз жəне 90° айналымда бекітіңіз.  Қол бүріккішінің иінтірегін құлыптан босатыңыз.  Иінтіректі тартыңыз да, бұйым қосылады. Нұсқау: Иінтірек босатылғаннан кейін бұйым өшіріледі. Жүйедегі жоғары қысым сақталады.

Ұсынылған тазалау тəсілі

Тазалағыш затпен жұмыс істеу

Жасанды тазалағыш заттарды немесе химиялық заттарды қолдану бұйым қауіпсіздігіне зиян келтіруі мүмкін. Əр тазалау жұмысы үшін тек KÄRCHER тазалағыш жəне күту заттарын пайдаланыңыз, себебі олар бұйымыңызбен пайдаланылу үшін арнайы жасақталған. Басқа тазалағыш жəне күту заттарын пайдалану мезгілсіх тозуға жəне кепілдіктің бұзылуына əкелуі мүмкін. Арнайы дүкенді хабардар етіңіз немесе тікелей KÄRCHER ақпараттық бөліміне хабарласыңыз.  Қауіп Жасанды тазалағыш заттарды пайдалану ауыр жарақаттарға не улануға апарып соғуы мүмкін. Тазалау бұйымдар қолдану кезінде тазалау бұйым шығарушының заттардың қауіпсіздік паспортты, əсіресе жеке қорғану құралдар туралы нұсқауларды сақтау қажет. Сурет  Тазалағыш заттың сорғыту шлангісін қалаған ұзындыққа корпустан тартыңыз.  Тазалағыш заттың сорғыту шлангісін тазалағыш зат қоспасы бар сауытқа іліңіз.  Қысым реттегіші бар шашырату құбырын (Vario Power) пайдаланыңыз.  Шашырату құбырын "Mix" күйіне бұрыңыз. Нұсқау: Осының нəтижесінде пайдалану кезінде тазалағыш зат қоспасы су ағынына қосылады. Қосымша  Көбік шүмегінің тазалағыш зат сауытын тазалағыш зат қоспасымен толтырыңыз (мөлшер нұсқауларын тазалағыш заттың қабында қараңыз).

 Тазалау бұйымын құрғақ үстіртке үнемді түрде шашыратып, сіңу үшін (кептіріп кеткізбей ғана) біраз қалтыруыңыз лазым.  Ерітілген кірді жоғары қысымды ағынмен шайып жіберіңіз.

Қолдануды уақытша тоқтату  Қол бүріккішінің иінтірегін босатыңыз.  Қол бүріккішінің иінтірегін құлыптаңыз.  Ұзақ жұмыс кідірістері (5 минуттан артық) үшін бұйымды "0/OFF" күйіне ауыстырыңыз.

Жүйеде қысым жоқ болғанда жоғары қысымды шлангіні тек қол бүріккішінен не бұйымнан ажыратыңыз. 몇 Сақтандыру Ағын не жоғары қысымды шлангісін ажырату арқылы қолдану кезінде ыстық суды ұяшықтардан шығаруға болады.  Тазалағыш затпен жұмыс істеу кезінде: Бұйымды шамамен 1 минут шаю үшін жұмыс істетіңіз.  Қол бүріккішінің иінтірегін босатыңыз.  Бұйымды "0/OFF" күйіне орнатыңыз.  Құбыр кранын жабыңыз.  Жүйедегі бар қысымды төмендету үшін қол бүріккішінің иінтірегін басыңыз.  Қол бүріккішінің иінтірегін құлыптаңыз.  Электр ашасын электр розеткасынан шығарып алыңыз.  Бұйымды су беру жүйесінен ажыратыңыз.

Назар аударыңыз Толығымен босатылмаған бұйым мен керек-жарақтар аяздан бұзылуы мүмкін. Бұйым мен керек-жарақтарды толығымен босатыңыз жəне аяздан қорғаңыз. Зақымдалуға жол бермеу үшін:  Бұйымды толығымен судан босатыңыз: Қосылған жоғары қысымды шлангісі мен қосылған су беру жүйесі жоқ бұйымды қосыңыз (макс. 1 минут) жəне жоғары қысымды ұяшықты су қалмағанша жылытыңыз. Бұйымды өшіріңіз.  Бұйымды барлық керекжарақтарымен аяз өткізбейтін жерге сақтауға қойыңыз.

Апаттар мен зақымдарды болдырмау үшін бұйымды тасымалдаған кезде салмағына назар аударыңыз (техникалық мəліметтерді қараңыз).

Қолмен тасымалдау Сурет  Құралды тұтқасынан көтеріп тасымалдаңыз. Сурет  Тасымалдау тұтқасын шығарыңыз, ол бекітіледі.  Бұйымды тасымалдау тұтқасына тартыңыз.

Ұшақтарда тасымалдау  Құрылғыны сырғанап кетуден жəне соғылудан қорғаңыз.

Күту мен техникалық тексеру жұмыстары

Апаттар мен зақымдарды болдырмау үшін сақтау орындарын таңдаған кезде бұйымның салмағына назар аударыңыз (техникалық мəліметтерді қараңыз).

Бұйымды сақтау Ұзақ уақытқа, мысалы, қыста сақтау үшін "Күту" бөліміндегі нұсқауларды орындаңыз.  Бұйымды тегіс бетке қойыңыз.  Қол бүріккішіндегі ажырату түймесін басыңыз жəне жоғары қысымды шлангіні қол бүріккішінен ажыратыңыз.  Жоғары қысымды шлангіге арналған жылдам ажыратылатын муфтаның корпусын көрсеткі бағытымен басыңыз жəне жоғары қысымды шлангіні тартып шығарыңыз. Сурет  Қуат сымын, жоғары қысымды шлангіні жəне керек-жарақтарды бұйымда сақтаңыз.

Электрлік токтың соғу қаупі. Құрылғыға қызмет көрсету алдында құрылғыны өшіріп, электр ашасын розеткадан шығарыңыз.

Күту Ұзақ уақытқа, мысалы, қыста сақтау үшін:  Сүзгіні тазалағыш затты сорғыту шлангісінен ажыратыңыз жəне ағынды су астында тазалаңыз.  Су жеткізу жеріндегі қосалқы сүзгіні кемпірауызбен шешіңіз жəне ағынды су астында тазалаңыз.

Қызмет көрсету Құрылғы қызмет көрсетуді қажет етпейді.

Кедергілер болғанда көмек алу Шағын кедергілерді астыда көрсетілген тізімге сəйкес Өзіңіз жоя алуыңыз мүмкін. Күдікті жағдайларда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз.  Қауіп Электрлік токтың соғу қаупі. Құрылғыға қызмет көрсету алдында құрылғыны өшіріп, электр ашасын розеткадан шығарыңыз. Жөндеу жұмыстары мен электрлік бөлшектер бойынша жұмыстар тек өкілетті қызмет көрсететін мамандар орындауы керек.

Бұйым жұмыс істемегенде  Қол бүріккішінің иінтірегін тартыңыз да, бұйым қосылады.  Бұйымның түр тақтасында көрсетілген кернеу ток көзінің кернеуіне сəйкес екендігін тексеріңіз.  Қуат сымындағы зақымдардың баржоғын тексеріңіз.

Бұйым іске қосылмайды, мотор дірілдейді Əлсіз электрлік ток немесе ұзартқышты пайдалану себебінен кернеудің төмендеуі.  Бұйымды қосып, алдымен қол бүріккішінің тұтқасын тартыңыз, содан кейін бұйым қосқышын "I/ON" күйіне орнатыңыз.

Бұйым қысымға жауап бермегенде  Шашырату құбырындағы параметрді тексеріңіз.  Су беру жүйесіндегі жеткілікті беріліс көлемін тексеріңіз.  Су жеткізу жеріндегі қосалқы сүзгіні кемпірауызбен шешіңіз жəне ағынды су астында тазалаңыз.

 Бұйымды желдету: Қосылған жоғары қысымды шлангісі жоқ бұйымды қосыңыз жəне су көпіршіксіз жоғары қысымды ұяшыққа шығарылғанша күтіңіз (макс. 2 минут). Бүйымды өшіріңіз жəне жоғары қысымды шлангіні қайта жалғаңыз.

Қатты қысым іркілістері  Жоғары қысымды шүмекті тазалау: Шүмек каналынан кірленуді инемен кетіріңіз жəне қайтадан сумен шайыңыз.  Су құю мөлшерін қайта тексеріңіз.

Бұйым бітеулігі жоқ  Бұйымның аздаған кемуі техникалық себеппен орын алды. Қатты кему орын алғанда өкілетті қызмет көрсету маманына хабарласыңыз.

Тазалағыш зат сорғытылмайды  Қысым реттегіші бар шашырату құбырын (Vario Power) пайдаланыңыз. Шашырату құбырын "Mix" күйіне бұрыңыз.  Тазалағыш затты сорғыту шлангісіндегі сүзгіні тазалаңыз.  Тазалағыш затты сорғыту шлангісіндегі сынықтардың баржоғын қайта тексеріңіз.

Бұйым керек-жарақтары мен қосалқы бөлшектері Арнайы жабдықтар Қосымша керек-жарақ бұйымды қолданудың мүмкіндіктерін кеңейтеді. Толық ақпаратты KÄRCHER дилеріңізден алыңыз.

Қосалқы бөлшектер Тек қана түпнұсқалық KARCHER қосалқы бөлшектер қолданыңыз. Қосалқы бөлшектердің суреттемесі осы нұсқаулықтың соңында берілген.

Техникалық мағлұматтар

Бұйымдарымыз үшін əр елде жауапты өтім серіктестеріміз тарапынан шығарылатын кепілдеме шарттары күште болады. Егер материалдардың ақаулығы немесе дайындау барысындағы қателіктер табылса, біз ықтимал ақаулықтарды кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі ішінде наразылықтарыңыз болса, аспапты сатқан сауда мекемесіне немесе жақындағы өкілетті сервистік қызмет көрсету орнына сатып алу чегін көрсетіп, хабарласыңыз.

Өндірілген күні көрсетілген түр кестесінде шифрланған. Жеке сандардың мағынасы келесідей болады: Мысалы: 30190 Өндірілген жылы 3 Өндірілген ғасыры 0 Өндірілген онжылдық 1 Өндірілген айының екінші саны 9 Өндірілген айының бірінші 0 саны Сонымен бұл мысалда 30190 коды 09 /(2)013 өндірілген күнін білдіреді. Мекенжайлар төменде берілген: www.kaercher.com/dealersearch

Электр қуатқа қосу Электр кернеуі

230 V 1~50 Hz 3,0 kW

Тоққа қосу туралы мəліметтер Қорғау дəрежесі IP X5 Қорғау классы I 16 A Желілік сақтандырғыш (инерциялы) Су жеткізу жері Құю қысымы (ең жоғарғы) 0,6 бар Құю температурасы (ең 60 °C жоғарғы) Құю мөлшері (ең азы) 12 л/мин Макс. сорғылау биіктігі 1,0 м Жұмыс параметрлері Жұмыс қысымы 15 бар Макс. рұқсат етілген қысым 16 бар Беріліс мөлшері, су 9,2 л/мин Беріліс мөлшері ең жоғарғы 10,0 л/мин Беріліс мөлшері, тазалағыш зат 0,3 л/мин Қол бүріккішінің қайтарым күші 22 N Мөлшерлер мен салмақтар Ұзындығы 552 мм Жалпақтығы 290 мм Биіктігі 333 мм Салмағы, керек19,2 кг жарақтармен пайдалануға дайын күйде EN 60335-2-79 талаптарына сай белгіленген деректер Қолдағы діріл мəні <2,5 м/сек2 K белгісіздігі 0,3 м/сек2 Дыбыс қысымы деңгейі LpA 77 дБ(A) Дыбыс қысымының 3 дБ(A) өлшеуінің KpA белгісіздігі 93 дБ(A) Дыбыс күші деңгейі LWA + Дыбыс қысымының өлшеуінің KWAбелгісіздігі Техникалық өзгерістер рұқсат етілген.

ЕС стандарттар сəйкестiк туралы декларация Осы анықтама арқылы біз астыда көрсетілген машина құралының жобалау жəне құрылыс түрі арқылы жəне шығарылып сатылған тəсілі арқылы Еуропа Одағының заңды директиваларының негізгі маңызды қауіпсіздік жəне денсаулық сақтау салаларында қойылған талаптарына сəйкес болғанын растаймыз. Бұйым құрылымына ескертілмеген өзгерістер енгізілсе, аталған мəлімдеме жарамсыз болып табылады. Өнім: Жоғары қысыммен тазалағыш Түрі: 1.447-xxx Тиісті ЕС директивалары 2000/14/EG 2004/108/EG 2006/42/EG (+2009/127/EG) 2011/65/ЕО Қолданылған бекітілген стандарттар EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Қолданбалы Сəйкестікті Бағалау туралы ережелер 2000/14/EG V қосымшасы Дыбыс күшінің деңгейі дБ(А) Өлшерілген: 90 Кепілдеме 93 берілген:

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Винненден (Германия) Тел.: +49 7195 14-0 Факс: +49 7195 14-0 Winnenden, 2013/12/01

Қол қоюшылар фирма атынан жəне басшылық нұсқауы бойынша əрекет етеді.

CEO Head of Approbation

Документация үшін өкілді: С. Рейзер 276
