KN3C117A(W)/RU - плита INDESIT - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Электрлік пеш
Пештің сыйымдылығы	60 литр
Пештің ішкі өлшемдері	39 x 44 x 34 см (ЕнxТереңxБиіктік)
Жылыту бетінің түрі	Радиантты жылыту элементтері бар шыны керамикалық жылыту беті
Пісіру аймақтарының саны	4
Әр аймақтың қуаты	Алдыңғы сол: 1200 Вт, Артқы сол: 1700 Вт, Артқы оң: 1200 Вт, Алдыңғы оң: 1700 Вт
Максималды жылыту беті қуаты	5800 Вт
Қоректену кернеуі	230 В
Қоректену жиілігі	50 Гц
Пісіру режимдері	Статикалық пеш, Пештің төменгі бөлігі, Пештің жоғарғы бөлігі, Гриль, Қос гриль, Ротиссери
Таймер	Механикалық таймер (1 сағатқа дейін)
Қауіпсіздік ерекшеліктері	Құлауға қарсы қауіпсіздік тізбегі, Балалардан қорғау (бақылау қажет), Жылыту бетінде қалдық жылу индикаторлары
Пеш жарығы	Иә, 25 Вт E14 шам
Тазалау бойынша кеңестер	Абразивті емес тазалағыштарды пайдаланыңыз; шыны жылыту беті үшін қиын дақтар үшін қырғышты пайдаланыңыз
Қосалқы бөлшектер (Шам)	230 В, 25 Вт, тоқтатқыш E14
Орнату талаптары	Білікті маман орнатуы керек; қауіпсіздік тізбегі қабырғаға бекітілуі керек

Жиі қойылатын сұрақтар - KN3C117A(W)/RU INDESIT

Шыны керамикалық жылыту бетін қалай тазалау керек?

Ылғал губканы пайдаланып, ас үй қағазымен кептіріңіз. Қиын дақтар үшін беті әлі жылы кезде қырғышты (жеткізілмейді) пайдаланыңыз, содан кейін шыны керамикалық тазалағышты қолданыңыз. Абразивті губкаларды немесе ұнтақтарды болдырмаңыз.

Таймерді қалай орнатуға болады?

ТАЙМЕР тұтқасын сағат тілімен бір толық айналымға дерлік бұрап, дыбыстық сигналды орнатыңыз, содан кейін қажетті уақытқа сағат тіліне қарсы бұраңыз. Таймер тек дыбыстық сигнал береді, ол пешті автоматты түрде басқармайды.

Пештің жарық шамын қалай ауыстыруға болады?

Құрылғыны электр қуатынан ажыратыңыз. Шам ұясын жауып тұрған шыны қақпақты алыңыз, ескі шамды (230 В, 25 Вт, E14) бұрап шығарыңыз және жаңасымен ауыстырыңыз. Қақпақты қайта бекітіңіз және қуатты қосыңыз.

Неліктен менің пешім қызбайды?

Құрылғының электр қуатына қосылғанын және ажыратқыштың қосулы екенін тексеріңіз. ТАҢДАУШЫ және ТЕРМОСТАТ тұтқаларының дұрыс орнатылғанына көз жеткізіңіз. Егер термостат индикаторы жарықтанбаса, жылыту элементі немесе термостат ақаулы болуы мүмкін; уәкілетті қызмет орталығына хабарласыңыз.

Қауіпсіздік тізбегін қалай орнатуға болады?

Тізбекті пештің артқы жағына бекітіп, екінші ұшын қабырғаға бір биіктікте бұрандамен (диаметрі кемінде 8 мм, бетон үшін ұзындығы 60 мм) бекітіңіз. Тізбек керілуі және жерге параллель болуы керек. Бұл құлаудан сақтайды.

Пеште алюминий фольгасын қолдануға бола ма?

Алюминий фольгасын пештің түбіне тікелей қоюдан аулақ болыңыз, себебі ол эмальды зақымдауы мүмкін. Ыдыстарды жабу үшін фольганы қолдануға болады, бірақ оның жылыту элементтеріне тимейтініне көз жеткізіңіз.

Жылыту бетінде қандай ыдыстарды қолдану керек?

Пісіру аймағын толығымен жабатын қалың және тегіс түпті табаларды пайдаланыңыз. Түбінің таза және құрғақ екеніне көз жеткізіңіз. Газ оттықтарында бұрын қолданылған табаларды пайдаланудан аулақ болыңыз, өйткені олардың түптері майысқан болуы мүмкін.

Пешті пайдалану кезінде энергияны қалай үнемдеуге болады?

Гриль және қос гриль режимінде пісіру кезінде пештің есігін жабық ұстаңыз. Пешті ең төменгі жүктеме сағаттарында (түстен кейін кешке дейін) пайдаланыңыз. Жылуды сақтау үшін есік тығыздағыштарының тазалығын үнемі тексеріп отырыңыз.

Жылыту бетіне қант немесе пластик төгілсе не істеу керек?

Төгілгенді беті әлі ыстық кезде қырғышпен дереу алыңыз. Жылыту бетінің суытуына рұқсат етіңіз, содан кейін шыны керамикалық тазалағышпен тазалаңыз. Қантты заттардың суып, қатаюына жол бермеңіз.

Пісіру режимін қалай таңдауға болады?

ТАҢДАУШЫ тұтқасын қажетті режимге (мысалы, Статикалық, Гриль) бұраңыз. ТЕРМОСТАТ тұтқасын ұсынылған температураға (пісіру кестесін қараңыз) бұраңыз. Термостат шамы пеш қызған кезде жанады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KN3C117A(W)/RU INDESIT

Орналастыру және түзулеу

Электр косылымдары

Техникалық деректері

Курылғы сипаттамасы,29

Жалпы шолу

Баскару тактасы

Косу және пайдалану, 30

Пешті косу

Тағам дайындау режимдері

Электрондык таймер

«Пеште тағам дайындау бойынша кеңестер» кестесі

Шыны керамикалық плитаны қолдану, 33

Пісіру аймактарын косу және өшіру

Пісіру аймактары

Сактандырулар мен кецестер, 34

Жалпы қауіпсіздік

Коқыска тастау

Коршаған ортаны сақтау және қорғау

Кутім және техникалық қызмет көрсету, 36

Кұрылғыны өшіру

Пешті тазалау

Пеш шамын ауыстыру

Шыны керамикалық плитаны тазалау

Көмек

ЕСКЕРТУ: Кұрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін.

Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады.

Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және орган қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін.

Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Орт каупі бар: пісіру беттерінде заттарды сақтамаңыз.

ЕСКЕРТУ: Шыны мен керамикадан жасалған бет шатынаған болса, ток соғу мүмкіндігінің алдын алу үшін құрылғыны өшіріңіз. Пеш есігінің шынысын тазалау үшін қатты ыскыш тазалағыштарды немесе өткір метал ыскыщтарды пайдаланбаңыз, себебі олар шыныны сызып, оның шағылуына әкелуі мүмкін.

Бөліктің (бар болса) ішкі беттері қызып кетуі мүмкін.

Кұрылғыда ешкашан бу тазартқышты немесе шаңсорғышты пайдаланбаңыз.

Металл заттарды (пышактар, қасықтар, таба қақпақтары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін. Қақпақты ашпас бұрын ондағы сүйықтықты сүртіп алыңыз.

Шыны қақпақты (бар болса) газ оттықтары немесе электр плиталар әлі ыстық болған кезде жаппаңыз.

Пайдаланғаннан кейін плитаны басқару элементінің көмегімен өшіріңіз, таба детекторына сенбеніз.

ЕСКЕРТУ: Тоç соғу мүмкіндігінің алдын алу үшін шамды ауыстырмас бұрын құрылғы өшірілгеніне көз жеткізіңіз.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқифаларға себеп болуы мүмкін.

! Тартпаны ішке салған кезде шектегіш жоғары қарап, құыстың артқы жағында түрғанына көз жеткізіңіз.

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз орнату және оны пайдалану туралы маңызды ақпарагтар қамтылған.
! Келешекте аныктама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Құрылғы сатылса, біреуге берілсе немесе көшірілсе, інұсқаулар онымен бірге болатынына көз жеткізіңіз.
! Күрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету қажет болса, оны құрылғыны токтан ажыратқаннан кейін орындау керек.

Орналастыру және түзулеу

! Кұрылғыны биқтігі плитаның биқтігінен аспайтын шкафтардың қасына орнатуға болады.
! Kıрылғының артқы жағына тиіп тұратын қабырға жанғыш емес, қызуға төзімді материалдан (Т 90°C) жасалғанына көз жеткізіңіз.

Кұрылғыны дұрыс орнату үшін:

• Оны ас үйге, залға немесе түрғын үйге қойыңыз (ваннага қоймаңыз).

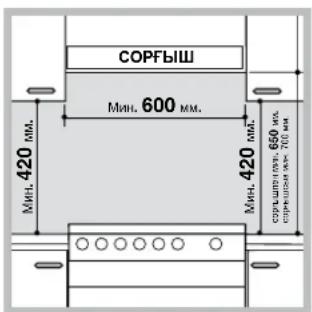

• Плитаның жоғарғы жағы шкафтан жоғары болса, құрылғыны олардан кем дегенде 200 мм қашықтықта орнату керек.

- Пеш қабырғаға ілінетін шкафтың астына орнатылса, осы шкаф пен плитаның жоғарғы жағы арасында кем дегенде 420 мм ара қашықтық болуы тиіс. Қабырғаға ілінетін шкафтар жанғыш болса, бұл қашықтықты 700 мм-ге дейін үлкейту

керек (суретті караныз).

• Пештің артқы жағына немесе бүйірлеріне 200 ммден жақын жерге жалюзи орнатпаңыз.
• Калкалар қатысты пайдалану нұсқаулығындағы нұсқауларға сәйкес орнатылуы тиіс.

Түзулеу

Құрылғыны түзулеу қажет болса, плита түбінің әрбір бұрышындағы орындарына реттелетін аяқтарын* бұраңыз (суретті қараңыз).

Кұрылғымен бірге берілетін аяқтар* плита түбінің астынғы жағындағы тесіктерге кигізіледі.

Электр қосылымдары

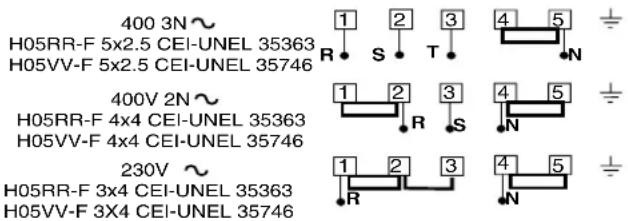

Кабель төмендегі жалғау сызбасына сәйкес қолданылатын электр қосылым түріне сай болуы тиіс.

Электр кабелін дұрыс орнату үшін:

1. Контактілер тақтасындағы «V» бұрандасын босатып, қақпағын ашу үшін оны тартыңыз (суретті қараңыз).

1. «А» қосылым тірегін (суретті қараңыз) жоғарыда көрсетілген жалғау сызбасына сәйкес орналастырыңыз. Контактілер тақтасы бір фазалық 230 В қосылымына арналған: 1, 2 және 3 контактілері

бір-біріне қосылады; 4-5 жалғастырғышы контактілер тақтасының төменгі аумағында орналасқан.

1. «N» және 12 сымдарын сызбаға (суретті қараңыз) сәйкес орналастырып, контактілер тақтасының бұрандаларын мүмкін болғанша мықтап қатайту арқылы қосылымды жасаңыз.
2. Қалған сымдарды 1-2-3 контактілеріне орналастырып, бұрандаларды қатайтыңыз.

KZ

1. Кабельдің қыспа бұрандасын нығайтып, электр кабельді орнына бекітіңіз.
2. «V» бұрандаларын бұрау арқылы контактілер тақтасын жабыңыз.

Электр кабелін желіге қосу

Кұрылғыда орналасқан деректер кестесінде көрсетілген жүктемеге сәйкес стандартты айыргышты орнатыңыз.

Құрылғы тікелей электр желісіне құрылғы мен электр желісі арасында орнатылған 3 мм ашық кішкене байланыс бар бірнеше каналды айырып-қосқыш арқылы қосылуы қажет. Айырып-қосқыш көрсетілген жүктемеге лайықты және ағымдағы ток реттеуіне сәйкес болуы қажет (жөрге қосылған сым айырып-қосқыштан ажыратылмауы тиіс). Электр кабелін кез келген нүктесі 50°C-тан жоғары температурамен байланыспайтындай етіп орналастыру қажет.

Кұрылғыны токқа қоспастан бұрын төмендегілерді тексеріңіз:

• Кұрылғы жерге қосылған және штепсельдік ұш заңға сәйкес болып табылады.
• Розетка деректер тактасында көрсетілген кұрылғының ең жоғарғы күшіне төзімді.
• Кернеу деректер тактасында көрсетілген мәндер аралығында.
• Розетка кұрылғының штепсельдік ұшына сәйкес келеді. Розетка штепсельдік ұшка сәйкес болмаса, өкілетті маманнан оны ауыстырып беруді өтініңіз. Бірнеше розеткалар мен ұзартқыш сымдарын пайдаланбаныз.

! Кұрылғы орнатылғаннан кейін электр кабелі мен розетка жақын жерде болуы кажет.

! Кабель иілмеуі немесе қысылмауы қажет.

! Кабель жиі тексеріліп, тек өкілетті маманның көмегімен ғана алмастырылуы тиіс.

Пешті алғаш рет қолданбас бұрын «Қүтім және техникалық қызмет көрсету» бөлімінде берілген нұсқауларға сәйкес оны тазалап алған жән.

Пеш қауіпсіздік

! Курылғы байқаусызда түсіп кетпеуі үшін, мысалы бала пеш есігіне шыққан жағдайда, бірге берілген қауіпсіздік шынжыры орнатылуы ТИС!

Пеш қауіпсіздік шынжырымен жабдыкталған; оны құрылғының артындағы қабырғаға,

шынжыр құрылғыға бекітілген биіктікте бурандамен (пешпен бірге берілмейді) бекіту қажет Бұранда мен бұранда анкерін құрылғы артындағы қабырға материалына сәйкес тандаңыз.

Буранда басы 9 мм-ден кіші болса, тығырық қолданылуы тиіс. Бетон қабырғаға кем дегенде диаметрі 8 мм және ұзындығы 60 мм буранда керек Шынжыр пештің артқы жағына және қабырғаға сурette көрсетілгендей, орнатылғаннан кейін жермен параллель күйде тартылып тұратындай бекітіңіз.

ТЕХНИКАЛЬІКДЕРЕКТЕР
Пеш өлшемдері(БхЕхТ)	34x39x44 см
Көлемі 60 л
Пеш бөлігінекатысты пайдалыөлшемдер	ені 42 смтерендігі 44 смбиіктігі 23 см
Ток кернеуі менжилігі	деректер кестесін қараңыз
Керамикалықплита
Алдыңғы сол жақАртқы сол жақАртқы оң жақАлдыңғы оң жақКерамикалықплитаның ең жоғарықуат тұтыну мәні	1200 Вт1700 Вт1200 Вт1700 Вт5800 Вт
ҚУАТ БЕЛГІСІ	Электр пештерінің белгісіндегі2002/40/ЕС нұсқауы. EN 50304стандартыТабиғи конвекция – қыздырурежимі үшін қуат тұтынуы:Статикалық;
[IMAGE]	ЕҚ Директивалары: 2006жылғы 12-желтоксан2006/95/ЕС (төмен көрнеу)директивасы және одан кейінгітүзетулер –2004 жылғы 15-желтоксан2004/108/ЕС (электромагниттікүйлесімділік туралы)директивасы және одан кейінгітүзетулер –1993 жылғы 22-шілде 93/68/ЕЕС және одан кейінгітүзетулер –2002/96/ЕС.1275/2008 (құту/өшу режимі)

* Тек белгілі модельдерде болады.

Жалпы шолу

KZ

Баскару тактасы

* Тек белгілі модельдерде болады.

! Кұрылғыны алғаш рет пайдаланғанда оны бос күйінде есігін жауып, ең жоғарғы температурада көмінде жарты сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру кезінде қолданылған қорғағыш заттардың жанып кетуіне байланысты жеңіл жағымсыз иіс шығуы мүмкін.

! Өнімді пайдаланбас бұрын құрылғының бүйірлеріндегі барлық пластикалық үлдірлерді алып тастаңыз.

Пешті қосу

1. ТАНДАУ түтқасын бұрау арқылы қажетті тағам дайындау режимін тандаңыз.
2. ТЕРМОСТАТ түткасын бұрау арқылы пісіру режиміне ұсынылған температураны немесе қажетті температураны таңданыз.
   Тағам дайындау режимдері және ұсынылған тағам дайындау температуралары туралы мәліметті қамтитын тізімді тиісті кестеден табуға болады («Пеште тағам дайындау бойынша кеңестер» кестесін қараңыз).

Тағам дайындау кезінде әрқашан мына әрекеттерді орындауға болады:

• ТАНДАУ түтқасын бұрау арқылы қажетті тағам дайындау режимін өзгерту.
• ТЕРМОСТАТ түткасын бұрау арқылы температураны өзгерту.
• Толык пісіру уақытын және пісіруді аяқтау уақытын орнату (төмендегі мәтінді қараңыз).
• РЕТТЕУ түткасын «0» позициясына бұрап, тағам дайындауды төктату.

! Ешкашан пештің астыңғы жағына зат қоймаңыз; бүл эмальді қабатты зақымдайды. Гриль-бар істігімен пісірген кезде пеште тек 1-позицияны қолданыңыз.

! Эркашан асхана ыдыстарын берілген тартпа(лар) га қойыңыз.

Бул шам жанып турса, демек пеш кызуда. Пештің іші тандалған температураға жеткенде ол сөнеді. Бул кезде шам жанып өшіп тұрады, сейтіп термостат жұмыс істеп түрганы және температураны бір қалыпта ұстан түрганы көрсетіледі.

Пеш шамы

ТАНДАУ түткасы «0» калпынан басқа кез келген қалыпқа бұралғанда ол жанады. Пеш жұмыс істеп түрған кезде ол жанып тұрады. Түтқаның көмегімен параметрін тандағанда ешбір қыздыру элементі қосылмай, шам жанады.

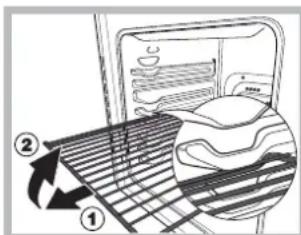

ЕСКЕРТУ! Пеш тартпаларды алып шығуға арналған және пештен шығып кетуіне жол бермейтін шектегіш жүйемен жабдықталған. Сызбада

көрсетілгендей, толығымен шығарып алу үшін тартпаларды алдыңғы шетінен ұстан көтеріп, тартсаңыз (2) болғаны.

Taғам дайындау режимдері

! Температура мәнін төмендегі режимдерден басқа барлық пісіру режимдері үшін 50 °C мен Макс. аралығына орнатуға болады

• ГРИЛЬ (кеңес: тек МАКС куат деңгейін орнатыңыз).

- ЖЕЛДЕТКІШ КОЛДАНЫЛАТЫН ГРИЛЬ (кеңес: 200°C-тан асырмаңыз).

Тағам дайындау режимдері

Статикалык пеш

Түтка параметрі: 50°C мен Ең жоғары арасындағы кез келген параметр

Пеш шамы жанады да, жоғарғы және төменгі қыздыру элементтері (кедергілер) косылады.

Термостат түтқасымен реттелетін температураға автоматты түрде жетіп, термостат басқару элементімен бір қалыпта ұсталады. Бұл функция температураны керемет таратудың арқасында кез келген тағамды пісіруге мүмкіндік береді.

Төменгі қыздыру элементі |\_\_\_\_|

-Түтка параметрі: 50°C мен Ен жоғары арасындағы кез келген параметр

Пеш шамы жанады және төменгі қыздыру элементі қосылады. Термостат түтқасымен реттелетін температураға автоматты түрде жетіп, бір қалыпта ұсталады. Бүл параметрді сырты дайын, бірақ іші әлі піспеген тағамдарды (табаға салынған) пісіруді аяқтау немесе ұстін сәл қызартуды қажет ететін жеміспен не джеммен капталған тәттілерді дайындау үшін қолданған жән. Бүл функция әрдайым осы пеш параметрінде тағам пісіру үшін қажетті температураға жетуге мүмкіндік бермейтінін ескеріңіз, тек 180°C-ты қажет ететін бәліштерді дайындауға болады.

Жоғарғы қыздыру элементі |

-Тутка параметрі: 50°C мен Ен жоғары арасындағы кез келген параметр

Пеш шамы жанады да, инфрақызыл сәулелер грилі қосылады және қозғалтқыш істікті айналдыра бастайды. Грильдің жетерліктей жоғары және тікелей берілетін температурасы еттің сыртын қызартып, шырындарын сақтауға және жұмсақтығын қамтамасыз етуге мүмкіндік береді.

Гриль |

Жоғарғы қыздыру элементі қосылады. Грильдің аса жоғары әрі тіке температурасы ет пен қақталған етті жұмсак түрде қалдыру үшін нәрін ішінде ұстай отырып, олардың бетін қызартуға мүмкіндік береді.

Таймер\*

Таймерді қосу үшін төмендегі әрекеттерді орынданыз:

1. Сигналды орнату үшін ТАЙМЕР түткасын сағат тілі бағытымен ○ бір толық айналымға бұрыңыз.
2. Қажетті уақыт үзактығын орнату үшін ТАЙМЕР түткасын сағат тіліне қарсы бағытта ○ бұрыңыз. болады. Осы режимде пештің есігін жауып, гратин тағамдарды пісіріңіз. «Гратин» – алабуға, тунец, семсер балық, тұрама салынған кальмар, т.б. пісірудің ең қолайды жолы.

Ол пештің қызу кезеңін білдіреді; пеш ішіндегі температура орнатылған температураға жеткен кезде шам сәнеді. Бүл кезде индикатор шамы бір жанып, бір сөніп тұрады; ягни термостат пеш ішіндегі температураны тұрақты ұстан тұру үшін дұрыс жұмыс істеп тұр.

Айналмалы істік

Айналмалы істікті косу үшін төмендегі нұсқауларды орынданыз:

• 1-тартпafa май жинайтын табаны койыңыз.
- Істік тірегін 3-тартпаға қойып, істік артқа қарай итеріп, тесік арқылы өткізіңіз.
• Тутканы ікті косыңыз.

қалпына бұрау арқылы істікті қосыңыз.

Пеш шамы

Түтка танбасына бурау аркылы косылады. Пештің кыздыру элементтері жұмыс істеп түрганда пеш шамы жанып түрады.

* Тек белгілі модельдерде болады.

Тағам дайындау бойынша кеңес

! ГРИЛЬ режимінде тағамның қалдықтарын (тоң май не май сияқты) жинау үшін түтқалы табаны бірінші позицияға орналастырыңыз.

ГРИЛЬ

• Тартпаны 3 немесе 4-позицияға орналастырыңыз. Тағамды тартпаның ортасына салыңыз.
• Куат деңгейін ең жоғарғы мәнге орнату ұсынылады. Устіңгі қыздыру элементі термостат арқылы реттеледі және тұрақты күйде жұмыс істемеуі мүмкін.

ПИЦЦА

- Жеңіл алюминийден жасалған пицца табасын пайдаланыңыз. Оны қамтамасыз етілген тартпаға орналастырыңыз.

Сыртын қытырлақ етіп пісіру үшін түтқалы табаны пайдаланбаңыз, себебі ол пісіру мерзімін ұзарту арқылы қытырлақ болуына кедергі жасайды.

- Пицаның беті көп құрамды болғанда пісіру үрдісінің ортасында пицаның үстіне моцарелла ірімшігін қосу ұсынылады.

Пеште тағам пісіру бойынша кеңестер кестесі

Тандаутүткасыныңқалпы	Тағамдар Салмағы	(кг)	Төменненсанагандапозициясыорны	Қыздыруұзактығы(минут)	Термостаттүткасы	Пісіруұзактығы(минут)
1 Қалыпты Лазанья		2,5	2	5	200	45-50
		Ет қосылған қамыр түтіктері	2,5	3	5	200
		Гратин паста пісірмелері	2,0	3	5	200
		Бұзау еті	1,7	2	10	180
		Тауық	1,5	3	10	200
		Үйрек	1,8	3	10	180
		Қоян	2	3	10	180
		Шошка еті	2,1	3	10	180
		Жас қой еті	1,8	3	10	180
		Макрель	1,1	2	5	180
		Қызыл пагр	1,5	2	5	180
		Қағазда пісірілген бақтақ	1	2	5	180
		Неаполитан пицчасы	1	2	15	220
		Печеньелер	0,5	3	10	180
		Жеміс қосылған бөліш	1,1	3	10	180
		Хош иісті бөліш	1	3	10	180
		Ашытылған кекс	0,5	3	10	160
		Жеміс қосылған кекс	1	3	10	170
2 Пеш түбі Сонғы өндеу
3 Жоғарғытүбі	Палтус пен каракатица	1	4	5	Ең жоғары	8
	Істіктері кальмар және асшаян	1	4	5	Ең жоғары	4
	Треска белдемесі	1	4	5	Ең жоғары	10
	Грильде пісірілген кекөністер	1	3/4	5	Ең жоғары	8-10
4 Қос гриль Буғау етінен пісірілген стейктер		1	4	5	Ең жоғары	15-20
		Котлет	1,5	4	5	Ең жоғары
		Гамбургер	1	3	5	Ең жоғары
		Скумбрия	1	4	5	Ең жоғары
		Қызартылған нан мен бутерброд	No ° 4	4	5	Ең жоғары
	Гриль-бар болса
	Гриль істігінде пісірілген бұзау еті	1,0	-	5	Ең жоғары	70-80
	Гриль істігінде пісірілген тауық еті	2,0	-	5	Ең жоғары	70-80

Ескертне: пісіру уакыттары шамалап берілген және оларды жеке қалауға қарай езгертуге болады. Грильді немесе қос грильді пайдаланып тағам дайындаған кезде, түтқалы таба пештің түбінен Санағанда бірінші тартпада орналастырылуы тиіс.

Шыны керамикалық плитаны пайдалану

! Аралык қабаттағы желім шыныда май іздерін қалдырады. Құрылғыны пайдаланбас бұрын оны қырмайтын тазалағыш затпен алып тастауға кеңес береміз. Пайдаланудың алғашқы сағаттарында тез кетіп қалатын резеңкенің иісі шығады.

Пісіру аймактарын қосу және өшіру

Пісіру аумағын қосу үшін тиісті түтқаны сағат тілі бағытымен бұраңыз.

Оны өшіру үшін түтқаны «0» қалпына жеткенше сағат тіліне қарсы бағытта бұраңыз.

ЭЛЕКТР КОНФОРКАСЫ КОСУЛЫ индикатор шамы жанып түрса, демек плитада кем дегенде бір конфорка қосылып түр.

Пісіру аймақтары

Плита электр қызу тарату элементтерімен жабдықталған. Олар қолданылған кезде плитада келесі заттар қызарады.

A. Кызу шығаратын қыздыру элементтері бар пісіру аймағы.

В. Калдык кызу индикатор шамы: ол кыздыру элементі өшіріліп, бірақ әлі ыстық кезде тиісті пісіру аумағының

температурасы 60 °C-тан асатынын білдіреді.

Кызу тарататын элементтері бар пісіру аумактары

Олар ішіндегі қызу шамдарынан қызуды сәулелендіру арқылы шығарады. Олар газ жаққыштарға ұқсас сипаттарға ие: оларды басқару оңай және олар орнатылған температураға тез жетіп, берілген қуатты көруге мүмкіндік береді.

Тиісті түтқаны сағат тілі бағытымен 1 мен 6 аралығындағы позицияға бұраңыз

Параметр Калыпты немесе жылдам плита
0 Өшірулі
1 Көкөніс, балық пісіру
2	Картоп (бумен), ноқат, бұршақ пісіру,сорпа дайындау
3	Улкен мөлшерде тағам және көкөнісқосылған етті сорпаны дайындаудыжалғастыру
4 Құыру	үшін (орташа)
5 Құыру	үшін (орташадан жоғары)
6	Қызарту және қайнауға аз уақыттажеткізу үшін.

Плитаны пайдалану бойынша кенестер

- Пісіру аймағына толық тиіп тұруы үшін асты қалың әрі тегіс табаларды пайдаланыңыз.

- Шығарылған қызуды толық пайдалану үшін конфорканы толық жабатындай диаметрі үлкен табаларды пайдаланыңыз.

• Табаның асты өрдайым таза әрі күрғақ болуын қамтамасыз етіңіз: мұның нәтижесінде табалар пісіру аумақтарына толығымен тиіп, таба мен плита ұзағырақ қызмет етеді.
• Газ оттығында пайдаланылатын ыдысты пайдаланбаңыз: газ оттығындағы қызу табаның қалпының бұзылып, оның бетке толық тимеуіне себеп болады.
• Пісіру аймағын табасыз қосып кетпеніз, әйтпесе ол зақымдалуы мүмкін.

KZ

! Бул кұрылғы халықаралық қауіпсіздік

стандарттарына сай жасакталып, дайындалған.

Теменdegі ескертулер қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Шыны керамикалық плита температура ауыткулары мен келең өзгерістерге төзімді. Дегенмен, жүздер немесе ас үй құралдары плитаның бетің зақымдауы мүмкін екенін ескеру керек. Мүндай жағдай орын алса, пештің айырын розеткадан ағытып, бастанқы бөлшектерге тапсырыс беру үшін өкілетті техникалық көмек көрсету орталығына хабарласыңыз. Жоғарыдағы шарт орындалмаса, құрылғының қауіпсіздігі бұзылуы мүмкін.
• Плита беті шатынаған болса, ток соғудың алдың алу үшін құрылғыны өшіріңіз.
• Кұрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік түргыда қолдануға болмайды.
• Кұрылғыны далада, тіпті үсті жабылған болса да, орнатуға болмайды. Кұрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.
• Кұрылғыны жалан аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпеніз.
• Кұрылғыны кітапшада берілген нұсқауларға сай, тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс. Кұрылғыны басқа түрде пайдалану (мысалы, бөлмені жылыту үшін) дұрыс емес әрі қауіпті. Кұрылғыны тиісті, дұрыс және каналы түрде пайдаланбау нәтижесінде пайда болған кез келген зақымға өндіруші жауапты болмайды.
• Нускау кітапшасы 1-класс (окшауланған) немесе 2-класс 1-субкласс (2 шкаф арасына орнатылған) кұрылғымен бірге беріледі.
• Кұрылғыны пайдаланған уақытта қыздыру элементтері және пеш есігінің белгілі бөліктері қатты қызады. Бұларға тимеу және балалардан аулак ұстау керек.
• Баска электр кұрылғыларының кабельдері пештің ыстық бөліктеріне тимейтінін тексеріңіз.
• Желдету және ыстықты салқындатуға арналған ашық жерлерді ешкашан жаппау керек.
• Пешке асханалық ыдысты коярда немесе оны алған кезде өрдайым пеш қолғаптарын пайдаланыңыз.

• Курылғыны пайдаланған кезде оның жанында жанғыш сүйықтықтарды (спирт, бензин, т.б.) қолданбаңыз.

• Төменгі сақтау бөлігіне немесе пештің өзіне жанғыш материалдар салуға болмайды. Егер байқаусызда құрылғы қосылса, бұл заттардың жануы мүмкін.

• Күрылғыны қолданбағанда түтқалар позициясында түрганын тексеріңіз.
• Курылғыны өшіргенде розеткадан әрдайым айырғышты устап тартыңыз, кабельден тартып суырмаңыз.
• Кұрылғыны электр желісінен ажыратпай ешкашан тазалау немесе күтім көрсету жұмыстарын жасамаңыз.
• Егер кұрылғы істен шыққан болса, оны ешбір жағдайда өз басыңызбен жәндеуге әрекеттенбеніз. Тәжірибесіз адам тарапынан жасалған жәндеу жұмыстарынан кұрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Көмек көрсету бөліміне хабарласыңыз.
• Ашык пештің есігіне ауыр заттарды қоймаңыз.
  • Балаларға құрылғымен ойнауға рүқсат етпеніз.
• Кұрылғыны физикалық, сезімталдық және психикалық қабілеттері темен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

Коқыска тастау

• Орау материалдарын тастаған кезде: ораманың қайта пайдаланылуы мүмкін болатындай жергілікті заңды қадағалаңыз.
• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа заңнамасына сәйкес үй құрылғылары қалыпты қатты қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық денсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өндеу құның онтайландыру мақсатында бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім иесінің бөлектелген қоқыс жинауға қатысты міндетін еске салады.

Колданылған құрылғыларды қоғамдық қоқыс жинау қызметіне тапсыруға, айналадағы тиісті жинау орындарына апаруға немесе, ағымдағы үлттық заңдар рүқсат берсе, жаңа ұқсас өнімге ауыстыру үшін сатушыға ауыстыру ұсынысы бойынша қайтаруға болады.

Уй құрылғыларының барлық негізгі өндірушілері ескі және қолданыстан шыққан құрылғыларды жинау және тастау жүйелерін жасауға және үйымдастыруға қатысады.

Коршаған ортаны сақтау және қорғау

• Пешті танертен өрте немесе түстен кейін кешірек пайдалану арқылы электр қуатын қамтамасыз етуші желілік компаниялардың ең жоғары жуктемесін азайтуға көмектесе аласыз.
  • ГРИЛЬ, КОС ГРИЛЬ және ЖЕЛДЕТКІШІ КОЛДАНЫЛАТЫН КОС ГРИЛЬ режимдері пайдаланылғанда пеш есігін әрқашан жауып қою кажет: Бүл куатты сақтай отырып (шамамен 10%), жақсы нәтижеге жеткізеді.
• Есік тығыздағыштарын жиі тексеріңіз, олар есікке тығыз келетіндей етіп, қалдық болмауы үшін тазалап сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын болдырмайсыз.

KZ

KZ

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны токтан ажыратыңыз.

! Кұрылғыда ешкашан бу тазартқышты немесе шансорғышты пайдаланбаңыз.

Пешті тазалау

• Тот баспайтын болат немесе эмальданған сыртқы бөліктер және резенке тығыздағыштар жылы суға малынып, түссіз сабын жағылған губкамен тазартылады. Қыын дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз. Жуып болған соң оны шайып, муқият құргатыңыз. Қатты ұнтақтарды немесе таттандыратын заттарды пайдаланбаңыз.
• Пештің іші әрбір қолданғаннан кейін жылы кезінде мұқият тазалануы тиіс. Ыстық су мен тазартқышты пайдаланыңыз, одан кейін шайып, жұмсақ шүберекпен құргатып сүртіңіз. Қырғыш заттарды пайдаланбаңыз.
• Пеш есігінің әйнегін ыскышпен және қырғыш емес тазартқыш құралдармен тазалап, жұмсақ шуберекпен мұқият құрғатыңыз. Қатты қырғыш затты немесе өткір темір қырғыштарды пайдаланбаңыз, себебі олар әйнек бетін тырнап, оның сынуына әкелуі мүмкін.
• Керек-жарактар күнделікті ыдыстар сиякты жуылуы мүмкін, тіпті оларды ыдыс жуғыш машинаға жууға болады.
• Кір мен майды басқару тактасынан қырғыш емес губкамен немесе жұмсақ шүберекпен сүртіп алу қажет.

Пеш тығыздағыштарын тексеру

Пештегі есік тығыздағыштарын жиї тексеріп тұрыңыз. Егер тығыздағыштар зақымдалған болса, жақын жерdegі Сатудан кейін қызмет көрсету орталығына хабарласыңыз. Тығыздағыштар ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.

Пеш шамын ауыстыру

1. Пешті токтан ажыратканнан кейін шам ұясын жауып түрған шыны қақпақты шешіп алыңыз (суретті қараңыз).

1. Шамды алып, оны сондай баска шаммен ауыстырыңыз: кернеуі 230 В, куаты 25 Вт, цоколі Е 14.
2. Какпакты орнына койып, пешті токка кайтадан косыңыз.

Шыны керамикалық плитаны тазалау

! Кырғыш немесе таттандыратын тазартқыш заттарды (мысалы, барбекю жасайтын кұралдар мен пештерді тазалауға арналған спрейлер), дақ кетіргіштерді, тат кетіргіштерді, ұнтақ тазартқыш заттарды немесе кырғыш беттері бар губкаларды пайдаланбаңыз: олар кұрылғы беттерін біржола сызып тастауы мүмкін.

• Әдette, плитаны дымқыл губкамен жуып, сорғыш ас үй сулгісімен құрғату жеткілікті.
• Плита өте кір болса, оны арнайы шыны керамиканы тазалау затымен ыскылап, одан кейін жақсылап шайыңыз да, кептіріңіз.
• Кетпей қойған кірді кетіру үшін тиісті қырғышты қолданыңыз (ол құрылғымен бірге берілмейді). Тегілген тамақ қатып қалмауы үшін, құрылғының суғанын қүтпей-ак, оны дереу сүртіп алыңыз. Шыны керамикалық беттерге арналған тот баспайтын болат сымнан жасалған губканы сабынды суға малып қолдансаңыз, тамаша нәтижеге қол жеткізуге болады.
• Пластмассалык немесе кантка юксас заттар абайсыз плитада ерісе, плита беті әлі ыстық кезде опарды дереву қырғышпен алып тастау керек.
• Тазалағаннан кейін, плитаны арнайы қорғағыш күтім өнімімен өндеуге болады: бұл өнім қалдыратын кезге қөрінбейтін үлдір плитаның бетін пісіру кезінде таматын тамшылардан қорғайды. Бұл қызмет керсету жұмыстарын құрылғы жылы (ыстық емес) немесе салқын кезде орындау керек.
• Кұрылғыны таза сумен шайып, жақсылап кептіруді ұмытпаңыз: қалдықтар кейін пісірген кезде жабысып, қатып қалуы мүмкін.

Шыны керамикалық плита тазартқыштары	Сатылатын жерлер
Терезе қырғышы Yetара жүзінің қырғыштары	Керек-жарак дукендері
Қосалқы жүздер	Құрал-жабдық дукендері, супермаркеттер, дәріханалар
COLLO lunetaHOB BRITEПлитаны тазалауSWISSCLEANER	Boots, кооперативтік дукен, университет, аймақтық электр компаниясының дукендері, супермаркеттер

Тот баспайтын болатты тазалау

Тот баспайтын болатка оның бетінде узак уакыт түрған қаттылығы жоғары су немесе құрамында фосфор бар күшті тазартқыш заттар дақ түсіруі мүмкін. Болат беттерді жақсылап шайып, мұқият кептірген абзал.

Көмек

Келесі мәліметтерді оңай жерде ұстаңыз:

• Курылғының моделі (Мод.).
- Сериялық нөмірі (С/н).

Бүл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.
