Өнім түрі	Еркін тұрған пеш
Энергия көзі	Электр
Ені	60 см
Биіктігі	85 см
Тереңдігі	60 см
Салмағы	50 кг
Қуат көзі	220-240 В, 50/60 Гц
Пеш функциялары	Дәстүрлі, Гриль, Желдеткіш көмегімен
Жанарғылар саны	4 (Модельге байланысты газ немесе электр)
Пеш сыйымдылығы	58 л
Тазалау түрі	Қолмен (Эмаль ішкі)
Қауіпсіздік функциялары	Автоматты өшіру, Балалар құлпы, Салқындату желдеткіші
Қосалқы бөлшектердің қолжетімділігі	Уәкілетті сервис орталықтары арқылы қолжетімді
Жөндеу мүмкіндігі индексі	8.0/10
Кепілдік	2 жыл (аймаққа байланысты)

Жиі қойылатын сұрақтар - KN3E17(W)/RU INDESIT

Пешті қалай дұрыс орнату керек?

Пешті тегіс, тұрақты бетке қойыңыз. Қабырғалардан кемінде 5 см қашықтық қалдырыңыз. Көрсетілген кернеумен арнайы розеткаға қосыңыз. Толық қадамдар үшін орнату нұсқаулығын қараңыз.

Пеш қызбайды. Нені тексеру керек?

Қуат көзінің жалғанғанын және ажыратқыштың қосулы екенін тексеріңіз. Пеш функциясын таңдау дұрыс орнатылғанына көз жеткізіңіз. Мәселе шешілмесе, қыздыру элементі ақаулы болуы мүмкін және ауыстыру қажет.

Керамикалық бетті қалай тазалау керек?

Бет суығаннан кейін, жұмсақ шүберек пен жұмсақ шыны тазартқышты қолданыңыз. Абразивті губкалардан аулақ болыңыз. Қиын дақтар үшін керамикалық беттерге арналған қырғышты қолданыңыз.

Бетте металл ыдыстарды қолдануға бола ма?

Сызаттарды болдырмау үшін металл ыдыстарды шыны бетіне сүйремеңіз. Ең жақсы күтім үшін ағаш немесе силикон ыдыстарды қолданыңыз.

Пеште таймерді қалай орнатуға болады?

Таймер түймесін басып, дисплей жыпылықтағанша күтіңіз, содан кейін + немесе - түймелерімен қажетті уақытты орнатыңыз. Таймер түймесін қайта басу арқылы растаңыз.

Балалар құлпы функциясы не істейді?

Балалар құлпы бет немесе пеш басқару элементтерінің кездейсоқ іске қосылуына жол бермейді. Оны іске қосу үшін құлып түймесін 3 секунд басып тұрыңыз, индикатор пайда болғанша.

Неге пеш шамы жанбайды?

Пеш шамының шамшары жанып кетуі мүмкін. Ауыстыру үшін шыны қақпақты алып, ескі шамды бұрап шығарыңыз. Жоғары температуралы шамды (25 Вт, 300 °C) қолданыңыз.

Пешті өздігінен тазалауға бола ма?

Бұл модельде өздігінен тазалау функциясы жоқ. Дымқыл шүберек пен жұмсақ жуғыш затты қолданып қолмен тазалаңыз. Қатал химиялық заттардан аулақ болыңыз.

Температура калибрлеуін қалай реттеуге болады?

Температура сәйкессіздігін байқасаңыз, температура түймесін 5 секунд басып тұрып, содан кейін + немесе - арқылы реттеуге болады.

Қосалқы бөлшектерді қайдан алуға болады?

Қосалқы бөлшектер Indesit уәкілетті сервис орталықтары арқылы қолжетімді. Байланыс ақпараты үшін нұсқаулықты қараңыз немесе ресми веб-сайтқа кіріңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ KN3E17(W)/RU INDESIT

Курылғы сипаттамасы- Жалпы шолу, 26

Курылғы сипаттамасы- Басқару тақтасы,26

KN3E107A /RUKN3E107A /RUKN3E107A /RU

KN3E117 A/RUKN3E117 A/RU S

KN3E17/RUKN3E17/RUKN3E17/RU S

Орнату,27

Косу және пайдалану,30

Күтім және техникалық қызмет көрсету ,34

KZ

ЕСКЕРТУ: Кұрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін.

Кыздыру элементтеріне тимеуге назар аударыңыз.

8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулак ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ыктимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады.

Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған кызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамак пісірген кезде бакылап түрмау кауіпті болуы және өрт шығуға әкелуі мүмкін.

Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпакпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Орт каупі бар: пісіру беттерінде заттарды сактаманьз.

ЕСКЕРТУ: Шыны мен керамикадан жасалған бет шатынаған болса, ток соғу мүмкіндігінің алдын алу үшін кұрылғыны өшіріңіз.

Пеш есігінің шынысын тазалау үшін қатты ыскыш тазалағыштарды немесе өткір метал ыскыщтарды пайдаланбаңыз, себебі олар шыныны сызып, оның шағылуына әкелуі мұмкін.

Бөліктің (бар болса) ішкі беттері қызып кетуі мүмкін.

Кұрылғыда ешкашан бу тазартқышты немесе шаңсорғышты пайдаланбаңыз.

Металл заттарды (пышактар, касыктар, таба какпактары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Какпакты ашпас бұрын ондағы сұйықтықты сүртіп алыңыз.

Шыны какпакты (бар болса) газ оттыктары немесе электр плиталар элі ыстык болған кезде жашпаңыз.

Пайдаланғаннан кейін плитаны басқару элементінің комегімен ошіріңіз, таба детекторына сенбеніз.

ЕСКЕРТУ: Ток соғу мүмкіндігінің алдын алу үшін шамды ауыстырмас бұрын құрылғы ошірілгеніне көз жеткізіңіз

Кұрылғы сыртқы таймермен немесе бөлек қашыктан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сэйкес келмейтін конфоркалардың корғану құралдарын пайдалану жазатайым окиғаларға себеп болуы мүмкін.

Кұрылғыда ешкашан бу тазартқышты немесе шаңсорғышты пайдаланбаңыз.

Металл заттарды (пышактар, касыктар, таба какпактары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Какпакты ашпас бұрын ондағы сүйықтықты сүртіп алыңыз.

Шыны какпакты (бар болса) газ оттыктары немесе электр плиталар элі ыстык болған кезде жашаңыз.

Пайдаланғаннан кейін плитаны баскару элементінің комегімен өшіріңіз, таба детекторына сенбеніз.

ЕСКЕРТУ: Ток соғу мүмкіндігінің алдын алу үшін шамды ауыстырмас бұрын кұрылғы ошірілгеніне көз жеткізіңіз

Кұрылғы сыртқы таймермен немесе бөлек қашыктан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сэйкес келмейтін конфоркалардың корғану құралдарын пайдалану жазатайым окиғаларға себеп болуы мүмкін.

! Тартпаны ішке салған кезде шектегіш жоғары қарап, құыстың артқы жағында түрғанына көз жеткізіңіз.

* Тек белгілі үлгілерде болады.

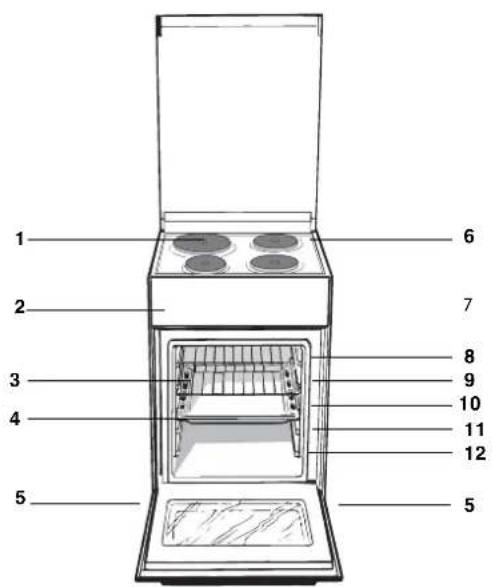

1.ЭЛЕКТР КОНФОРКА
2. Баскару тактасы
3. ГРИЛЬ
4. ТУТКАЛЫ ТАБА *
5. Реттелетін аяк
6.Төгілген сүйықтықтарды
- устайтын бет
7. Сыргымалы тартпаларға арналған БАФЫТТАУШЫ ЖОЛДАР
8. 5-позиция
9. 4-позиция
10. 3-позиция
11. 2-позиция
12. 1-позиция

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз орнату және оны пайдалану туралы маңызды ақпараттар қамтылған.
! Келешекте аныктама ретінде қарау үшін пайдалану нүсқаулығын сақтап қойыңыз. Құрылғы сатылса, біреуге берілсе немесе жылжытылса, нүсқаулар онымиен бірге болатынын қамтамасыз етіңіз.
! Күрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету қажет болса, оны құрылғыны токтан ажыратқаннан кейін орындау керек.

Орналастыру және түзулеу

! Күрылғыны біктігі плитаның біктігінен аспайтын шкафтардың қасына орнатуға болады.
! Курылғының артқы жағына тиіп тұратын қабырға жанғыш емес, қызуға төзімді материалдан (Т 90°C) жасалғанына көз жеткізіңіз.

Кұрылғыны дұрыс орнату үшін:

• Оны ас үйге, залға немесе түргын үйге қойыңыз (ваннага қоймаңыз).

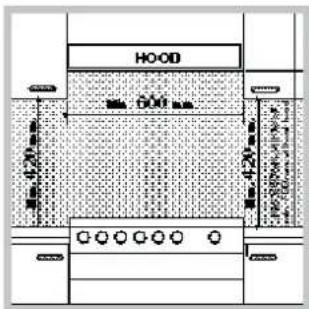

• Плита шкафтардан биік болса, кұрылғыны олардан кем дегенде 200 мм қашық орнату қажет.

• Плита қабырғаға ілінетін шкафтың астына орнатылса, осы шкаф пен плита устінің арасында кем дегенде 420 мм аралық болуы тиіс. Қабырғаға ілінетін шкафтар жанғыш материалдан жасалған болса, бүл аралықты 700 мм-ге дейін жеткізу керек (суретті караныз).

• Плита артына немесе оның шеттеріне 200 мм-ден жақын жерге перде ілмеңіз.
• Калкалар қатысты пайдалану нұсқауллығындағы нұсқауларға сәйкес орнатылуы тиіс.

Түзулеу

Кұрылғыны түзулеу кажет болса, плита түбінің әрбір бұрышындағы орындарына реттелетін аяктарын* бұраңыз (суретті караңыз).

Кұрылғымен бірге берілетін аяқтар* плита түбінің астынғы жағындағы тесіктерге кигізіледі.

Токка жалғау

Кабель төмендегі жалғау сызбасына сәйкес қолданылатын электр қосылым түріне сай болуы тиіс.

400V 3N\~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N\~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V 1N\~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

Электр кабелін дұрыс орнату үшін:

1. Контактілер тақтасындағы «V» бурандасын босатып, қақпағын ашу үшін оны тартыңыз (суретті қараңыз).

1. «А» косылым тірегін (суретті караңыз) жоғарыда көрсетілген жалғау сызбасына сәйкес орналастырыңыз. Контактілер тактасы бір фазалық 230 В косылымына арналған: 1, 2 және 3 контактілері

бір-біріне қосылады; 4-5 жалғастырғышы контактілер тақтасының төменгі аумағында орналасқан.

1. «N» және = сымдарын сызбага (суретті караңыз) сәйкес орналастырып, контактілер тақтасының бұрандаларын мүмкін болғанша мыктап қатайту арқылы қосылымды жасаңыз.

2. Калған сымдарды 1-2-3 контактілеріне орналастырып, бұрандаларды қатайтыңыз.

3. Кабельдің қыспа бұрандасын нығайтып, электр кабельді орнына бекітіңіз.

4. «V» бұрандаларын бұрау арқылы контактілер тақтасын жабыңыз.

Электр кабелін желіге қосу

Кұрылғыда орналасқан деректер кестесінде көрсетілген жүктемеге сәйкес стандартты айырғышты орнатыңыз.

Құрылғы тікелей электр желісіне құрылғы мен электр желісі арасында орнатылған 3 мм ашық кішкене байланыс бар бірнеше каналды айырып-қосқыш арқылы қосылуы қажет. Айырып-қосқыш көрсетілген жуктемеге лайықты және ағымдағы ток реттеуіне сәйкес болуы қажет (жерге қосылған сым айырып-қосқыштан ажыратылмауы тиіс). Электр кабелін кез келген нүктесі 50°C-тан жоғары температурамен байланыспайтындай етіп орналастыру қажет.

Кұрылғыны токқа қоспастан бұрын төменdegілерді тексеріңіз:

• Курылғы жерге қосылған және штепсельдік үш заңға сәйкес болып табылады.
• Розетка негізгі деректер кестесінде көрсетілген құрылғының ең жоғарғы күшіне төзімді.
• Кернеу деректер кестесінде көрсетілген мән аралығы аумағында болады.
• Розетка құрылғының штепсельдік ұшына сәйкес келеді. Розетка штепсельдік ұшка сәйкес болмаса, өкілетті маманнан оны ауыстырып беруді өтініңіз. Бірнеше розеткалар мен ұзартқыш сымдарын пайдаланбаныз.

! Кұрылғы орнатылғаннан кейін электр кабелі мен розетка жақын жерде болуықажет.
! Кабель иілмеуі немесе қысылмауы қажет.
! Кабель жиї тексеріліп, тек өкілетті маманның көмегімен ғана алмастырылуы тиіс.

! Осы қауіпсіздік шаралары сақталмаған жағдайда өндіруші жауапкершілікті өз мойнына алудан бас тартады.

Пеш қауіпсіздік

! Курылғы байқаусызда түсіп кетпеуі үшін, мысалы бала пеш есігіне шыққан жағдайда, бірге берілген қауіпсіздік шынжыры орнатылуы ТИС!

Пеш қауіпсіздік шынжырымен жабдыкталған; оны құрылғының артындағы қабырғаға, шынжыр құрылғыға бекітілген биіктікте

бурандамен (пешпен бірге берілмейді) бекіту кажет Буранда мен буранда анкерін құрылғы артындағы қабырға материалына сәйкес тандаңыз.

Буранда басы 9 мм-ден кіші болса, тығырық қолданылуы тиіс. Бетон қабырғаға кем дегенде диаметрі 8 мм және ұзындығы 60 мм буранда керек.

Шынжыр пештің артқы жағына және қабырғаға суретте көрсетілгендей,

орнатылғаннан кейін жермен параллель күйде тартылып тұратындай бекітіңіз.

ТЕХНИКАЛЫК ДЕРЕКТЕР

Пеш өлшемдері(ExTxB)	38x34x44 см
Көлемі 60 л
Пеш бөлігінеқатысты пайдалыөлшемдер	ені 42 смтерендігі 44 смбиіктігі 18 см
Ток кернеуі менжилігі	деректер кестесін қараңыз
Электр плитаАлдыңғы сол жақАртқы сол жақАртқы оң жақАлдыңғы оң жақПлита тұтынатын еңкөп қуат	1500 Вт2000 Вт1500 Вт2000 Вт7000 Вт
ҚУАТ БЕЛГІСІ	Электр пештерінің белгісіндегі2002/40/ЕС нұсқауы. EN 50304стандартыТабиғи конвекция сыныбы– қыздыру күйіне арналғанмәлімденген қуат тұтынуы:Статикалық______
	ЕҚ Директивалары:12.12.2006 жылғы 2006/95/ЕС(төмен кернеу) және кейінгіөзгертулері – 15.12.04 жылғы2004/108/ЕС (Электромагниттіүйлесімділік) және кейінгіөзгертулері – 22.07.1993жылғы 93/68/ЕЕС және кейінгіөзгертулері – 2002/96/ЕС.1275/2008 (Қүту/өшірулірежим)

жақ қабырғада орналасқан деректер кестесінде көрсетілген кез келген газ түрімен қолдану үшін баптандыруға болады,

Пешті алғаш рет қолданбас бұрын «Қүтім және техникалық қызмет көрсету» бөлімінде берілген нұсқауларға сәйкес оны тазалап алған жән.

! Курылғыны алғаш рет пайдаланғанда оны бос күйінде есігін жауып, ең жоғарғы температурада кемінде жарты сағаттай қыздырыңыз. Пешті өшіріп, оның есігін ашпастан бұрын бөлменің жақсы желдетілгенін тексеріңіз. Өндіру кезінде қолданылған қорғағыш заттардың жанып кетуіне байланысты жеңіл жағымсыз иіс шығуы мүмкін.

Пешті косу

1. СЕЛЕКТОР түткасын бұрау арқылы қажетті тағам дайындау режимін тандаңыз.
2. ТЕРМОСТАТ түткасын бұру арқылы пісіру режиміне ұсынылатын температураны немесе қажетті температураны тандаңыз.
   Пісіру режимдері мен ұсынылатын пісіру температураларын сипаттайтын тізімді қатысты кестеден табуға болады («Пеште тағам пісіру бойынша кеңстер кестесін» қараңыз).

Тағам дайындау кезінде әрқашан мына әрекеттерді орындауға болады:

• ТАНДАУ түтқасын бұрау арқылы қажетті тағам дайындау режимін өзгерту.
• ТЕРМОСТАТ түткасын бұрау арқылы температураны өзгерту.
• Толык пісіру уақытын және пісіруді аяқтау уақытын орнату (төмендегі мәтінді қараңыз).
• ТАНДАУ түткасын «0» позициясына бұрап, тағам дайындауды төктату.

! Ешкашан пештің астыңғы жағына зат қоймаңыз; бұл эмальді қабатты зақымдайды. Гриль-бар істігімен пісірген кезде пеште тек 1-позицияны қолданыңыз.

! Эркашан асхана ыдыстарын берілген тартпа(лар)ға қойыңыз.

! Өнімді пайдаланбас бұрын құрылғының бүйірлеріндегі барлық пластикалық үлдірлерді алып тастаңыз.

Ол жанса, демек пеш қызып жатыр. Пеш іші тандалған температураға жеткенде ол сөнеді. Шам бір жанып, бір сөніп түрганы термостаттың жұмыс істеп түрганын және температураны бір деңгейде ұстан түрганын білдіреді.

Пеш шамы

ТАНДАУ түтқасын «0» позициясынан басқа кез келген позицияға бұрағанда ол жанады. Пеш жұмыс істеп түрганша, ол да жанып тұрады. Түтқаның көмегімен 🔑 параметрін таңдағанда ешбір қыздыру элементі қосылмай, шам жанады.

Taşam dайындау режимдері

! Тек «Ең ЖОГАРЫ» куат деңгейі ұсынылатын ГРИЛЬ бағдарламасынан басқа, температура мәнін барлық пісіру режимдері үшін 50°C пен «Ең жоғары» аралығында орнатуға болады.

! Ђұрылғыны алғаш рет пайдаланған кезде термостатты ең жоғары параметріне орнатып, пештің есігін жабыңыз да, ішіне еш нәрсе салмай, шамамен жарты сағат қойып қойыңыз. Одан кейін, пеш есігін ашып, бөлмеге ауа жіберіңіз. Осы алғашқы қолдану кезінде шығатын иіс пешті орнатқанға дейін қорғау үшін қолданылатын заттардың буға айналуынан болады.

Эртурлі тағам пісіру функциялары екі түтқаның көмегімен орнатылады: тандау түтқасы мен термостат түтқасы. «0» санымен белгіленген күту қалпынан басқа тандау түтқасының кез келген параметрін орнатқанда пеш шамы жанады; таңбасымен белгіленген түтқа параметрі ешбір қыздыру элементін қоспай-ақ, пеш шамын жандыруга мүмкіндік береді. Пеш шамы жанған кезде, ол пеш пайдаланылып жатқанын білдіреді және пеш пайдаланылып жатқан бүкіл мерзім бойы ол жанып тұрады.

— СТАТИКАЛЫК ПЕШ

Термостат параметрі: 50°C мен Ең жоғары арасындағы кез келген параметр Пеш шамы жанады да, жоғарғы және төменгі қыздыру элементтері (кедергілер) қосылады. Термостат түтқасымен реттелетін температураға автоматты түрде жетіп, термостат басқару элементімен бір қалыпта ұсталады. Бүл функция температураны керемет таратудың арқасында кез келген тағамды пісіруге мүмкіндік береді.

| \_ | ТОМЕНГІ КЫЗДЫРУ ЭЛЕМЕНТІ

Термостат параметрі: 50°C мен Ең жоғары арасындағы кез келген параметр Пеш шамы жанады және төменгі қыздыру элементі қосылады. Термостат түтқасымен реттелетін температураға автоматты түрде жетіп, бір қалыпта ұсталады. Бүл параметрді сырты дайын, бірақ іші әлі піспеген тағамдарды (табаға салынған) пісіруді аяқтау немесе ұстін сәл қызартуды қажет ететін жеміспен не джеммен қапталған тәттілерді дайындау үшін қолданған жән. Бүл функция әрдайым осы пеш параметрінде тағам пісіру үшін қажетті температураға жетуге мүмкіндік бермейтінін ескеріңіз, тек 180°C-ты қажет ететін бәліштерді дайындауға болады.

ЖОГАРГЫ КЫЗДЫРУ ЭЛЕМЕНТИ

Термостат параметрі: 50°C мен Ең жоғары арасындағы кез келген параметр

Пеш шамы жанады да, инфрақызыл сәулелер грилі қосылады. Грильдің жетерліктей жоғары және тікелей берілетін температурасы еттің сыртын қызартып, шырындарын сақтауға және жүмсақтығын қамтамасыз етуге мүмкіндік береді.

ГРИЛЬ

Термостат параметрі: 50°C мен Ең жогары арасындағы кез келген параметр

Пеш шамы жанады және грильдің қос қыздыру элементі қосылады. Гриль орташа грильдерден үлкен және толығымен жаңа дизайнға ие: пісіру өнімділігі 50%-ға арттырылған. Қос гриль тіпті еттің бұрыштарын қыздыруды да қамтамасыз етеді.

! Грильді қолданған кезде, ең жақсы нәтижеге қол жеткізу және қуатты ұнемдеу (шамамен 10%) үшін пеш есігін жауып қойыңыз.

Грильді қолданған кезде тартпаны төменгі деңгейлерге орналастырыңыз (пісіру кестесін қараңыз). Май мен тон майды ұстау және түтін шығуды болдырмау үшін төменгі тартпа деңгейіне түтқалы таба қойыңыз

! Грильді пайдаланған кезде пеш түтқалары қызып кетпеуі үшін пеш есігі емен такта арасына шағылдырғыш салып, сәл ашып қою керек.

Пештің істеп түрғанын білдіретін шам

Ол пеш қызып жатқанда жанады. Ал пеш ішіндегі температура түтқамен таңдалған температураға жеткенде сөнеді. Осы шамның бір жанып, бір сөнуі термостат пеш температурасын бір қалыпта ұстау үшін жұмыс істеп түрганын білдіреді.

Конфорка шамы

Ол электр конфорка қосылғанда жанады.

! Балаларға пеш есігіне тиюге руксат берменіз, себебі ол тағам пісіру кезінде өте ыстық болады.

Тағам дайындау бойынша кеңес

! ГРИЛЬ режимінде тағамның қалдықтарын (тоң май не май сияқты) жинау үшін түтқалы табаны бірінші позицияға орналастырыңыз.

ГРИЛЬ

• Тартпаны 3 немесе 4-позицияға орналастырыңыз. Тағамды тартпаның ортасына салыңыз.
• Куат деңгейін ең жоғарғы мәнге орнату ұсынылады. Устіңгі қыздыру элементі термостат арқылы реттеледі және тұрақты күйде жұмыс істемеуі мүмкін.

Төменгі бөлім\*

Пештің астында пештің керек-жарактары мен терең ыдыстарды сақтау үшін қолдануға болатын бөлім бар. Есікті ашу үшін оны төмен қарай тартыңыз (суретті қараңыз).

! Пеш астындағы бөлімге жанғыш заттарды қоймаңыз.
! Бөлімнің (бар болған жағдайда) ішкі беттері қызуы мүмкін.

ЕСКЕРТУ! Пеш тартпаларды алып шығуға арналған және пештен шығып кетуіне жол бермейтін шектегіш жүйемен жабдықталған. Сызбада

көрсетілгендей, толығымен шығарып алу үшін тартпаларды алдыңғы шетінен ұстан көтеріп, тартсаңыз (2) болғаны.

Пеште тағам пісіру бойынша кеңестер кестесі

Тандаутүткасыныңқалпы	Тағамдар Салмағы	(кг)	Төменненсанағандапозициясыорны	Қыздыруұзактығы(минут)	ТермостаттүткасыН	Пісіруұзактығы(минут)
1 Қалыпты Лазанья		2,5	2	5	200	45-50
		Ет қосылған қамыр түтіктері	2,5	3	5	200
		Гратин паста пісірмелері	2,0	3	5	200
		Бузау еті	1,7	2	10	180
		Тауық	1,5	3	10	200
		Үйрек	1,8	3	10	180
		Қоян	2	3	10	180
		Шошка еті	2,1	3	10	180
		Жас қой еті	1,8	3	10	180
		Макрель	1,1	2	5	180
		Қызыл пагр	1,5	2	5	180
		Қағазда пісірілген бақтақ	1	2	5	180
		Неаполитан пищасы	1	2	15	220
		Печеньелер	0,5	3	10	180
		Жеміс қосылған бәліш	1,1	3	10	180
		Хош иісті бәліш	1	3	10	180
		Ашытылған кекс	0,5	3	10	160
		Жеміс қосылған кекс	1	3	10	170
2 Пеш түбі	Соңғы өндеу
3 Пештіңжоғарғы жағы	Палтус пен каракатица	1	4	5	Ең жоғары	8
	Істіктегі кальмар және асшаян	1	4	5	Ең жоғары	4
	Треска белдемесі	1	4	5	Ең жоғары	10
	Грильде пісірілген көкөністер	1	3/4	5	Ең жоғары	8-10
4 Гриль	Бузау етінен пісірілген стейктер	1	4		Ең жоғары	15-20
	Котлет	1,5	4	5	Ең жоғары	20
	Гамбургер	1	3	5	Ең жоғары	7
	Скумбрия	1	4	5	Ең жоғары	15-20
	Қызартылған нан мен бутерброд	No ° 4	4	5	Ең жоғары	5

Ескертпе: пісіру уакыттары шамалап берілген және опарды жеке қалауға қарай өзгертуге болады. Грильді немесе қос грильді пайдаланып тағам дайындаған кезде, түтқалы таба пештің түбінен санағанда бірінші тартпада орналастырылуы тиіс.

!Тиісті электр конфорканың орны әрбір түтқада көрсетілген.

Электр конфоркалар

Тиісті түтқаны сағат тілі немесе оған қарсы бағытта бұруға және алты түрлі позициялардың кез келгеніне орнатуға болады:

Параметр	Қалыпты немесе жылдам пеш
0 Өшірулі
1 Төмен
2 - 5 Орташа
6 Жоғары

Тандау түткасы өшірулі позициясынан баска кез келген позицияда болғанда «қосулы» шамы жанады.

Электр конфоркаларды пайдалану бойынша кецестер

Кызуды жогалтпау және конфоркаларға зақым келтірмеу үшін диаметрі конфорканың диаметрінен кіші емес, түбі тегіс табаларды қолданыңыз.

Параметр	Қалыпты немесе жылдам пеш
0 Өшірулі
1	Қекөніс, балық пісіру
2	Қартоп (бумен), ноқат, бұршақ пісіру, сорпа дайындау
3	Үлкен мөлшерде тағам және көкөніс қосылған етті сорпаны дайындауды жалғастыру
4	Құыру үшін (орташа)
5	Құыру үшін (орташадан жогары)
6	Қызарту және қайнауға аз уақытта жеткізу үшін.

! Конфоркаларды алғаш рет пайдаланбас бұрын оларды таба қоймай, 4 минут бойы ең жоғары температурада қыздыру керек. Осы бастапқы кезең барысында қорғаушы қаптама қатайып, өзінің ең жоғары төзімділігіне жетеді.

! Бул кұрылғы халықаралық қауіпсіздік стандарттарына сай жасақталып, дайындалған.

Төменdegі ескертулер қауіпсіздік ережелерін ескерту максатында берілген және оны мұқият окып шығу қажет.

Жалпы қауіпсіздік

• Бул нүсқаулар тек нүсқаулық пен сериялық немір тілімшесінде таңбалары көрсетілген елдер үшін жарамды.
• Кұрылғы үйде қолдануға арналған, оны коммерциялық немесе өндірістік тұрғыда қолдануға болмайды.
• Жабык жер болса да, кұрылғыны сыртта қолданбау қажет. Кұрылғыны қорғаусыз жаңбыр мен боранда қалдыру аса қауіпті.
• Кұрылғыны жалаң аяқ немесе ылғал не дымқыл қолмен, аяқпен түртпөңіз.
• Кұрылғыны кітапшада берілген нусқауларға сай, тек ересек адамдар ғана тағам дайындау мақсатында пайдалануы тиіс. Кұрылғыны басқа түрде пайдалану (мысалы, бөлмені жылыту үшін) дұрыс емес әрі қауіпті. Кұрылғыны тиісті, дұрыс және каналы түрде пайдаланбау нәтижесінде пайда болған кез келген зақымға өндіруші жауапты болмайды.
• Нускаулық кітапшасы 1-сынып (окшауланған) немесе 2-сынып - 1-ішкі сынып (2 шкаф арасына орналастырылған) құрылғымен бірге беріледі.
  • Балаларды пештен аулақ устаңыз.
• Баска электр құрылғыларының кабельдері пештің ыстық бөліктеріне тимейтінін тексеріңіз.
• Желдету және ыстықты салқындатуға арналған ашық жерлерді ешкашан жаппау керек.
• Электр конфоркаларға тұрақсыз немесе майыскан табаларды қоймаңыз; әйтпесе ондағы сүйықтық төгілуі мүмкін. Оларды конфоркаға түтқаларын құрылғының ортасына қаратып қойыңыз.
• Пешке асханалық ыдысты коярда немесе оны алған кезде әрдайым пеш қолғаптарын пайдаланыңыз.
• Күрылғыны қолданған кезде оны маңына жанғыш сүйықтықтар (спирт, бензин және т.б.) қоймаңыз.
• Төменгі сақтау бөліміне немесе пештің өзіне жанғыш заттар салмаңыз. Егер байқаусызда құрылғы қосылса, бұл заттардың жануы мүмкін.

• Кұрылғыны қолданбағанда түтқалар «0» позициясында түрғанын тексеріңіз.

• Күрылғыны өшіргенде розеткадан өрдайым айырғышты ұстап тартыңыз, кабельден тартып суырманыз.

• Кұрылғыны электр желісінен ажыратпай ешкашан тазалау немесе күтім көрсету жұмыстарын жасамаңыз.
• Егер құрылғы істен шыққан болса, оны ешбір жағдайда өзіңіз жәндеуге тырыспаңыз. Тәжірибесіз адам тарапынан жасалған жәндеу жұмыстарынан құрылғының істен шығуы немесе жарамсыз болып қалуы мүмкін. Көмек көрсету қызметіне хабарласыңыз.
• Ашык пештің есігіне ауыр заттарды қоймаңыз.
  • Балаларға құрылғымен ойнауға рүқсат етпеніз.
• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мүндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе Құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

Коңыска тастау

• Орау материалдарын тастаған кезде: ораманың қайта пайдаланылуы мүмкін болатындай жергілікті заңды қадағалаңыз.
• Электр және электроникалық құралдардың қалдықтарына (WEEE) қатысты 2002/96/EC Еуропа заңнамасына сәйкес үй құрылғылары қалыпты қатты қалалық қалдық айналымын пайдаланып жойылмауы тиіс. Қоршаған орта мен халық денсаулығына тиетін зиянның алдын ала отырып, жарамсыз құрылғылар қайта пайдалану мен машина ішіндегі материалдарды өндеу құнын оңтайландыру мақсатында бөлек жиналуы керек. Барлық өнімдердегі сызылған қоқыс жәшігі өнім иесінің бөлектелген қоқыс жинауға қатысты міндетін еске салады.

Колданылған құрылғыларды қоғамдық қоқыс жинау қызметіне тапсыруға, айналадағы тиісті жинау орындарына апаруға немесе, ағымдағы үлттық заңдар рұқсат берсе, жаңа ұқсас өнімге ауыстыру үшін сатушыға ауыстыру ұсынысы бойынша қайтаруға болады.

Уй құрылғыларының барлық негізгі өндірушілері ескі және қолданыстан шыққан құрылғыларды жинау және тастау жүйелерін жасауға және ұйымдастыруға қатысады.

Күтім және техникалық қызмет көрсету

Коршаған ортаны сақтау және қорғау

• Пешті таңертен өрте немесе түстен кейін кешірек пайдалану арқылы электр қуатын қамтамасыз етуші желілік компаниялардың ең жоғары жуктемесін азайтуға көмектесе аласыз.
• ГРИЛЬ және ҚОС ГРИЛЬ режимдері пайдаланылғанда пеш есігін әрқашан жауып қою қажет. Бул қуатты үнемдей отырып (шамамен 10%), жақсы нәтижеге жеткізеді.
• Есік тығыздағыштарын жиї тексеріңіз, олар есікке тығыз келетіндей етіп, қалдық болмауы үшін тазалап сүртіп тұрыңыз, осылайша ыстықтың сыртқа шығуын болдырмайсыз.

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төктан ажыратыңыз.

Курылғыны тазалау

! Даккетірпіштер, тат кетірпіштер, үнтак тазартқыш заттар немесе қырғыш беттері бар пубкалар сияқты қырғыш немесе таттандыратын тазартқыш заттарды пайдаланбаныз. олар құрылғы беттерін біржола сызып тастауы мүмкін.

! Кұрылғыны ешкашан бу тазартқышымен немесе шаңсорғышпен тазаламаңыз.

- Тот баспайтын болат немесе эмальданған сыртқы беліктер және резеңке тығыздағыштар жылы суға малынып, түссіз сабын жағылған губкамен тазартылады. Қыын дақтарды кетіру үшін арнайы өнімдерді пайдаланыңыз. Жуып болған соң оны шайып, мұқият құргғатыңыз. Қатты үнтақтарды немесе таттандыратын заттарды пайдаланбаңыз.

- Пештің іші әрбір қолданғаннан кейін жылы кезінде мұқият тазалануы тиіс. Ьстық су мен тазартқышты пайдаланыңыз, одан кейін шайып, жұмсақ шуберекпен құрғатып сүртініз. Қырғыш заттарды пайдаланбаныз.

- Пеш есігінің әйнепін ыскышпен және қырғыш емес тазартқыш құралдармен тазалап, жұмсақ шуберекпен мұқият құргатыңыз. Қатты қырғыш затты немесе өткір темір қырғыштарды пайдаланбаныз, себебі олар әйнек бетін тырнап, оның сынуына әкелуі мүмкін.

- Керек-жарактар күнделікті ыдыстар сияҡты жуылуы мүмкін, тіпті оларды выдыс жуғыш машинаға жууға болады.

• Кір мен майды баскару тактасынан қырғыш емес губкамен немесе жұмсақ шүберекпен сүртіп алу қажет.
• Тот баспайтын болатка оның бетінде узак уақыт түрған қаттылығы жоғары су немесе құрамында фосфор бар күшті тазартқыш заттар дақ түсіруі мүмкін. Жуып болған соң оны жақсылап шайып, мұқият құрғатыңыз. Сондай-ақ, қалып қойған барлық су тамшыларын сүртіп алу қажет.

Какпак

Пеш какпакпен жабдыкталған болса, бұл какпақты жылы сумен тазалау керек. Кырғыш заттарды пайдаланбаныз.

Плитаның артқы жағын тазалауды жеңілдету үшін қақпақты шешіп алуға болады. Қақпақты толығымен ашып, оны жоғары қарай тартыңыз (суретті қараңыз).

! Оттыктар жанып түрған кезде немесе элі ыстық болғанда қақпақты жаппаңыз.

Пеш тығыздағыштарын тексеру

Пештегі есік тығыздағыштарын жиі тексеріп тұрыңыз. Егер тығыздағыштар зақымдалған болса, жақын жердегі Сатудан кейін қызмет көрсету орталығына хабарласыңыз. Тығыздағыштар ауыстырылғанға дейін пешті пайдаланбауды ұсынамыз.

Пеш шамын ауыстыру

1. Пешті токтан ажыратканнан кейін шам ұясын жауып түрган шыны қɑқпақты шешіп алыңыз (суретті караңыз).
2. Шамды алып, оны сондай баска шаммен ауыстырыңыз: кернеуі 230 В, куаты 25 Вт, цоколі Е 14.
3. Какпакты орнына койып, пешті токка кайтадан косыңыз.

! Пеш шамын бөлмені жарыктандыру үшін қолданбаңыз.

Көмек

Келесі мәліметтерді оңай жерде ұстаңыз:

• Курылғының моделі (Мод.).
- Сериялық нөмірі (С/н).
Бүл акпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

A solid dark gray horizontal line on a white background (no text or symbols)
