Өнім түрі	Ас үй сорғышы
Бренд	Candy
Модель	CPY5MWP-07
Орнату түрі	Кіріктірілген (шкаф асты)
Бақылау түрі	Итеру түймелері (Өшіру, Төмен, Орташа, Жоғары, Жарық)
Желдеткіш жылдамдықтарының саны	3 (Төмен, Орташа, Жоғары)
Жарықтандыру	Жарықдиодты, 220В макс, 2Вт
Сүзгі түрі	Алюминий май сүзгісі (жууға болады) + қосымша белсендірілген көмір сүзгісі
Құбыр диаметрі	150 мм
Кесу өлшемдері (Е x Т)	490 x 250 мм
Пісіру бетінен жоғары қашықтық	65 - 75 см
Электр қосылымы	Омниполярлы ажыратқыш арқылы тікелей қосу (кемінде 3 мм контакт саңылауы)
Кернеу	220-240 В (әдеттегі)
Сақтандырғыш рейтингі	3 А
Класс	I (жерге тұйықталған)
Май сүзгісін тазалау	Ай сайын тұрмыстық жуғыш затпен
Белсендірілген көмір сүзгісін ауыстыру	Жылына кемінде бір рет
Қауіпсіздік ерекшеліктері	Бала қауіпсіздігі (8+ жас), фламбе пісіруге болмайды, тиісті желдету қажет
Қоршаған ортаны қорғау	WEEE сәйкес, тұрмыстық қалдықтармен бірге тастамаңыз

Жиі қойылатын сұрақтар - CPY5MWP-07 CANDY

Пісіру бетінен жоғары орнату биіктігі қандай?

Ең жақсы нәтиже үшін сорғышты пісіру жазықтығынан 65-75 см қашықтықта орнату керек.

Май сүзгісін қаншалықты жиі тазалау керек?

Май сүзгісін ай сайын тұрмыстық тазалағыш затпен тазалаңыз. Бұл өрт қаупін болдырмайды және тиімділікті сақтайды.

Сорғышты сыртқа құбырсыз пайдалануға болады ма?

Иә, сорғышты рециркуляция режимінде белсендірілген көмір сүзгісін (жеке сатып алынады) орнату арқылы иістерді ұстау үшін пайдалануға болады.

Жарықдиодты шамды қалай ауыстыруға болады?

Құрылғыны өшіріп, ажыратыңыз. 2 бұранданы бұрап, шам қақпағын алыңыз, содан кейін жарықдиодты шамды бұрап алыңыз және сол түрімен (220 В макс, 2 Вт) ауыстырыңыз.

Қандай электр қосылымы қажет?

Құрылғыны электр желісіне омниполярлы ажыратқыш арқылы кемінде 3 мм контакт саңылауымен қосу керек. Бұл I класс құрылғысы және жерге тұйықталуы тиіс.

Балалар сорғышты пайдалана алады ма?

Бұл құрылғыны 8 жастан бастап балалар ересектердің қадағалауымен пайдалана алады. Балалар құрылғымен ойнамауы керек. Тазалау және техникалық қызмет көрсетуді балалардың қараусыз жасауына болмайды.

Сорғыш қатты дірілдесе не істеу керек?

Қатты діріл зақымдалған желдеткіш қалағы, босап кеткен қозғалтқыш немесе дұрыс орнатылмауынан болуы мүмкін. Құрылғыны өшіріп, білікті қызмет көрсету маманына хабарласыңыз.

Желдеткіш жұмыс істемейді, бірақ жарық жанады. Мәселе не?

Бұл тұрып қалған желдеткіш қалағын немесе зақымдалған қозғалтқышты көрсетуі мүмкін. Құрылғыны өшіріп, тек білікті қызмет көрсету мамандарына жөндетіңіз.

Сорғышты қызмет ету мерзімі аяқталғаннан кейін қалай кәдеге жарату керек?

Тұрмыстық қалдықтармен бірге тастамаңыз. Электр және электрондық жабдықтарды (WEEE) қайта өңдеу бойынша жергілікті ережелерді орындаңыз. Кеңес алу үшін жергілікті билікке немесе сатушыға хабарласыңыз.

Шығару құбырының диаметрі қандай?

Сыртқы розеткаға қосу кезінде ішкі диаметрі 150 мм болатын сору құбырын пайдаланыңыз (эмаль, алюминий, икемді құбыр немесе жанбайтын материал).

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CPY5MWP-07 CANDY

ҚұРАМДАСТАРДЫН, СИПАТТАМАСЫ 19

ПАЙДАЛАНУ 19

Осы сорғышты тандағаныңызға рахмет.

Бүл нұсқаулық жабдықты орнатуға, пайдалануға және оған техникалық қызмет көрсетуге қатысты барлық қажетті нұсқауды қамтамасыз етуге арналған.

Құрылғыны дұрыс және қауіпсіз пайдалану үшін орнату және пайдалану алдында, осы нұсқаулықты мұқият оқып шығыңыз.

Сорғыш жоғары сапалы материалдардан жасалған және сүйір пішінді дизайнымен ерекшеленеді. Жоғары қуатты электр қозғалтқышымен және орталықтан тепкіш желдеткішпен жабдықталған, ол, соңымен қатар, күшті сору қуатын, шудың төмен жұмысын, жабыспайтын май сүзгісін және оңай құрастыруды қамтамасыз етеді.

ҚАУІПСІЗДІК ШАРАЛАРЫ

• Балаларға ешкашан құрылғыны басқаруға рұқсат берменіз.
• Сорғыш тек үйде пайдалануға арналған, барбекю дайындауға, пеште құыруға және басқа коммерциялық мақсаттарға жарамайды.
• Сорғыш пен оның сүзгісі жақсы жұмыс істеуі үшін үнемі тазалап отыру керек.
• Сорғышты нұсқаулыққа сәйкес тазалаңыз және құрылғыны өрт қаупінен сақтаңыз. Тазалау нұсқауларға сәйкес жүргізілмесе, өрт қаупі туындайды.
• Тікелей газ плитасында пісіруге тыйым салынады.
• Асүйді жаçсы конвекцияда ұстаңыз.
• Куат сымы зақымдалса, қауіп-қатердің алдын алу үшін оны өндіруші, оның қызмет көрсетуші өкілі немесе сол сияқты білікті мамандар ауыстыруы керек.
• Сорғышты газбен немесе басқа отынмен жұмыс істейтін жабдықтармен бір уақытта пайдаланған кезде, бөлмеде жеткілікті желдету қамтамасыз етілуге тиіс;
• Ауаны газбен немесе баска отынмен жұмыс істейтін жабдықтардың түтіндерін шығару үшін пайдаланылатын түтіндіктен шығаруға болмайды;

• Ауаны шығаруға қатысты ережелерді сақтау қажет.

• Бул жабдыкты 8 жастан аскан балаларға, физикалық, сезу немесе ақыл-ой қабілеттері шектелген адамдарға немесе осы жабдыкқа қатысты тәжірибесі не білімі жоқ адамдарға тек оларға ықтимал қауіп-қатерлер мен жабдыкты қауіпсіз пайдалану туралы нұсқау берілген және олар бақыланған жағдайда пайдалануға болады.

• Балалардың жабдықпен ойнамауын қадағалау керек.
• Тазалау және пайдаланушы орындайтын техникалық күтім жұмыстарын балалар бақылаусыз орындамауы керек.
• Сорғыштың астында жалындды от шығармаңыз.
• НАЗАР АУДАРЫНЫЗ: қол жететін бөлшектер асүй жабдыктарымен пайдаланылған кезде қызып кетуі мүмкін.
• Ескерту нүскаулықтың сол бөлігінде болуы керек, онда жабдықты орнату тәсілі туралы толық мәліметтер бар.

Электр тогының соғу қаупі

• Бул кұрылғыны тек жерге түйықталған тиісті розеткаға қосыңыз. Егер күмәніңіз болса, тиісті білікті инженерден кеңес алыңыз.
• Бул нускаулар орындалмаған жағдайда, адам өлімі орын алып, өрт шығуы немесе электр тогы соғуы мүмкін.

Бүл өнімде қолданылатын шам бөлмені жарыктандыру үшін пайдалануға жарамайды.

Бул шамның мақсаты — өнімді пайдалануға арналған жарықтандыруды қамтамасыз ету.

Электр кондырғысы

Барлық орнату жұмысын соған жауапты түлға немесе білікті электрші орындауы керек. Электр желісіне қоспас бұрын, желілік кернеу зауыттық тактайшада көрсетілген кернеуге сәйкес келетініне көз жеткізіңіз.

Тікелей қосылым

Жабдыкты контактілер арасында кемінде 3 мм саңылауы бар, көп полюсті тізбек ажыратқышы арқылы тікелей желіге қосу керек.

Орнатушы дұрыс электр байланысы орнатылуын және ол электр схемасына сай болуын қамтамасыз етуі керек.

Кабель иілмеуі немесе қысылмауы керек.

Куат ашасы мен куат сымының зақымдалған жерлерінің бар-жоғын үнемі тексеріп отырыңыз. Куат сымы зақымдалған болса, оны өндірушіден немесе оның қызмет көрсету агентінен алуға болатын арнайы сыммен немесе жинақпен ауыстыру керек.

ЕСКЕРТУ: бул жабдык і класка жатады және оны жерге түйықтау КЕРЕК

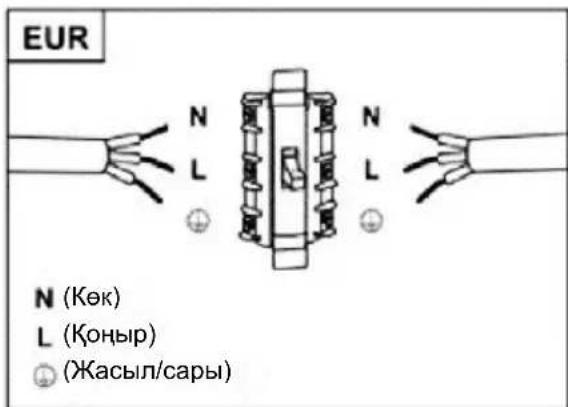

Бул жабдык келесі тустердегі 3 сымды желі кабелімен

бірге жеткізіледі:

Коңыр = L немесе кернеулі

Көк = N немесе бейтарап

Жасыл және сары = Е немесе жерге түйықтау

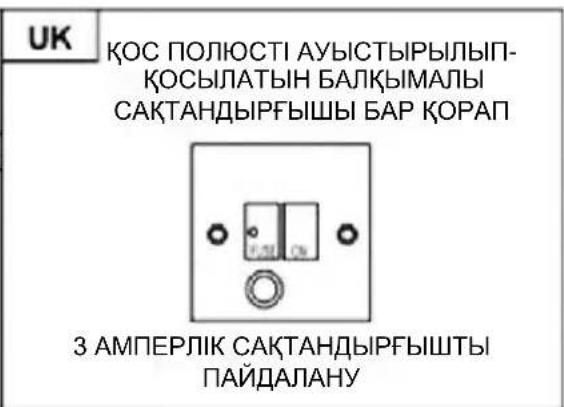

Сактандырғыш 3 Ампермен есептелуі керек.

Орнатуға дайындау:

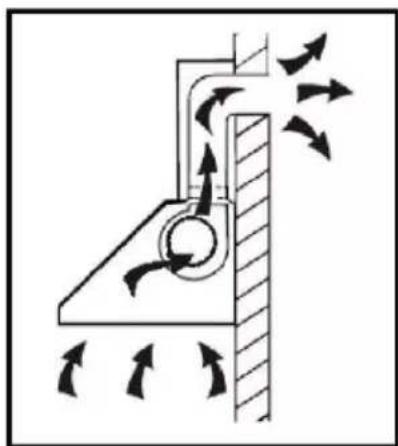

а. Сізде сыртқы қолданыс үшін сыртқа шығару құбыры болса, сорғышты төмендегі суреттегідей сорғыш арнасы (эмальмен қапталған, алюминий, иілгіш құбыр немесе ішкі диаметрі 150 мм жанғыш материал) арқылы қосуға болады

b. Орнатпас бұрын, құрылғыны өшіріп, розеткадан ажыратыңыз.

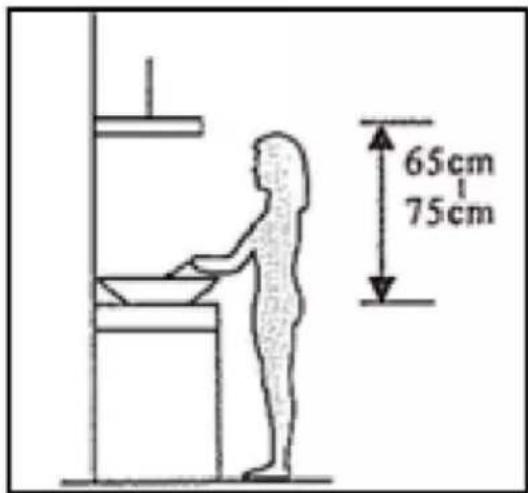

с. Жаксы әсер ету үшін сорғышты пісіру бетінен 65-75 см кашықтықта орналастыру керек.

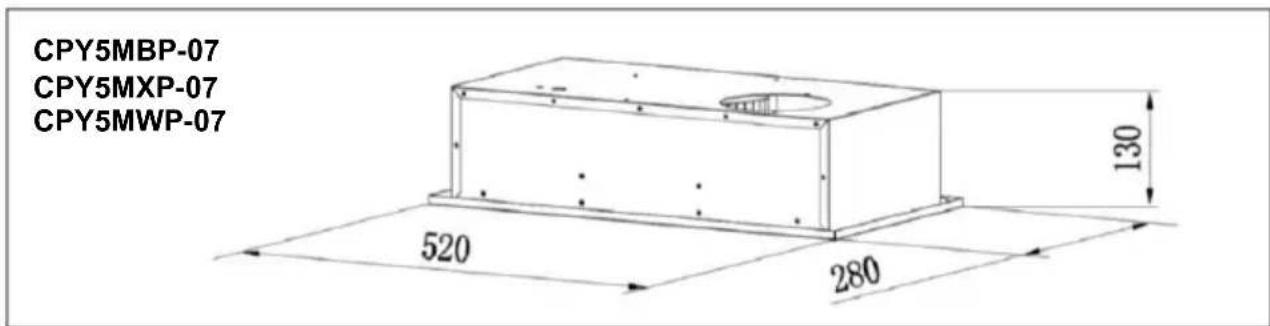

Техникалық сипаттамалар

Орнату

• Сорғышты орнатудың әдеттегі әдісі — арнайы салынған аспалы/қабырға шкафында.
• Жука ара көмегімен 490 x 250 мм сорғышка қажетті кесінді жасаңыз
• Кесілген жердің шкафтың шетінен кемінде 35 мм қашықтықта екеніне көз жеткізіңіз.
• Май сүзгісін және панельдегі 2 буранданы алыңыз.

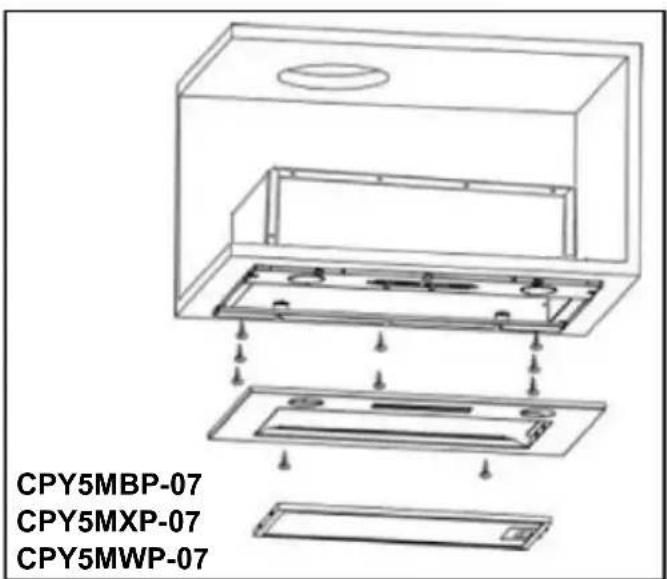

• 8 буранданы (жинакпен бірге) пайдаланып, сорғышты шкафка бурап бекітіңіз.
• Панельді 2 бурандамен (бурын алынған) кайта орнатыңыз.

Белсендірілген көмір сүзгісін жағымсыз іістерді ұстау үшін пайдалануға болады.

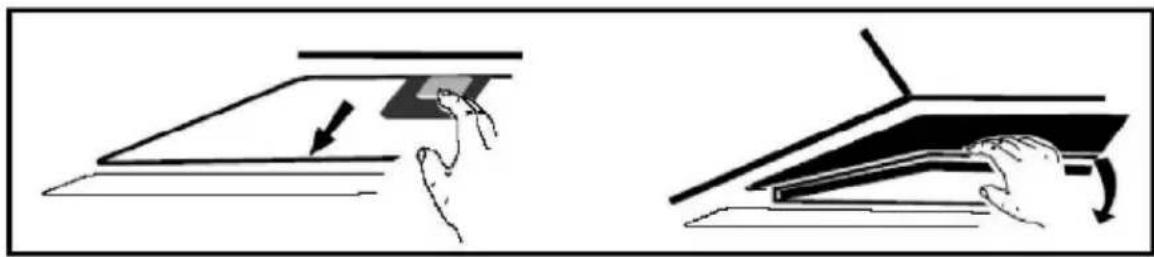

Белсендірілген көмір сүзгісін орнату үшін алдымен май сүзгісін ажырату керек. Құлыпты басып, оны төмен қарай тартыңыз.

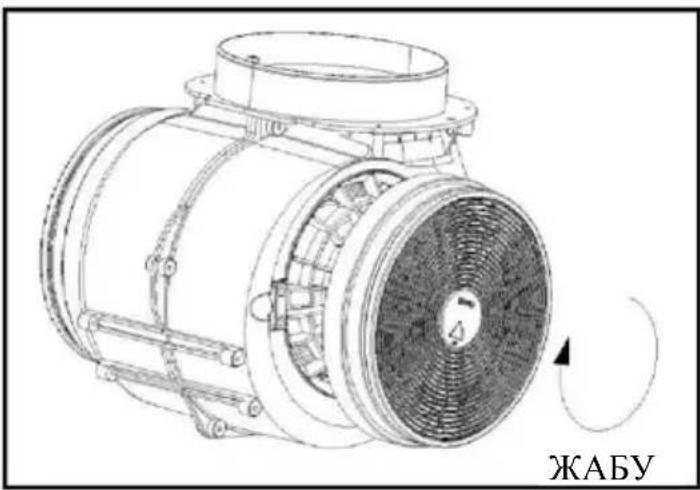

Белсендірілген көмір сүзгісін құрылғыға қосып, сағат тілінің бағытымен бұраңыз.

Екінші жағына дәл осы әрекетті қайталаңыз.

о Сузгінің мыктап бекітілгеніне көз жеткізіңіз.
Өйтпесе ол босап кетіп, қауіп төндіруі мүмкін.
о Белсендірілген көмір сүзгісі қосылған кезде,
сору куаты төмендейді.

Ол желдеткішті өшіру үшін пайдаланылады.

«Төмен жылдамдык» түймесі

Ол асүйде желдету үшін пайдаланылады. Ол баяу отта қайнатуға және көп бу шығармай пісіруге жарамды.

«Орташа жылдамдык» түймесі

Ауа ағынының жылдамдығы стандартты пісіру кезінде желдету үшін өте қолайлы.

«Жоғары жылдамдық» түймесі

Жоғары тығыздықтағы түтін немесе бу шығарғанда, мүмкіндігінше тиімді желдету үшін жоғары жылдамдық түймесін басыңыз.

ЕСКЕРТПЕ: «Төмен/орташа/жоғары жылдамдық» түймелерін бір уақытта бассаңыз, құрылғы тек ең жоғары жылдамдықта жұмыс істейді.

«Жарык» түймесі

Тазалау алдында құрылғыны өшіріп, ашаны розеткадан суырыңыз.

I. Туракты тазалау

Бөлме температурасындағы жылы сабынды суға немесе түрмыстық тазалағыш құралға малынған жұмсақ шүберекті пайдаланыңыз.

Кұрылғыны тазалау үшін ешкашан металл төсемдерді, химиялық, абразивті материалдарды немесе қатты щетканы пайдаланбаңыз.

II. Май сүзгісін ай сайын тазалау

МАНЫЗДЫ: сузгіні ай сайын тазалау кез келген өрт каупінің алдын алады.

Сүзгі май, түтін және шаң жинайды, сондықтан ол сорғыштың тиімділігіне тікелей әсер етеді. Сүзгі тазаланбаса, май қалдықтары (түтануы мүмкін) сүзгіге түседі. Оны тұрмыстық тазалау құралымен тазалаңыз.

III. Белсендірілген көмір сүзгісін жыл сайын тазалау

ТЕК айналмалы құрылғы ретінде орнатылған (сыртқа желдетілмейтін) құрылғыға қолданыңыз. Бұл сүзгі жағымсыз іістерді ұстайды және сорғышты пайдалану жиілігіне байланысты жылына кемінде бір рет ауыстыру керек.

III. Шамды ауыстыру

1. Кұрылғыны өшіріп, жабдықты розеткадан суырыңыз.
2. 2 буранданы бурап, шамның какпағын алыңыз.
3. Жарыкдиодты шамды бурап алыңыз
4. Сол түрге және сол шамға ауыстырыңыз

Ақау	Себебі	Шешімі
Шам жанып түр, бірақ желдеткіш жұмыс істемейді	Желдеткіш қалақшасы тұрып қалды.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Мотор зақымдалған.
Шам да, желдет-кіш те жұмыс істемейді	шам жанып түр.	Шамды дұрыс көрсеткішпен ауыстырыңыз.
	Қуат сымы босап қалады.	Қуат көзіне қайта қосыңыз.
Құрылғы қатты дірілдейді	Желдеткіш қалақшасы зақымдалған.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Желдеткіш қозғалтқышы мықтап бекітілмеген.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Құрылғы кронштейнге дұрыс ілінбеген.	Құрылғыны төмен түсіріп, кронштейнні дұрыс орналасқанын тексеріңіз.
Сору өнімділігі нашар	Құрылғы мен пісіру беті арасындағы тым үлкен қашықтық	Қашықтықты 65-75 см-ге қайта реттеңіз

Электр бүйымдарының қалдықтарын түрмыстық қалдықтармен бірге қоқыска тастауға болмайды. Тиісті мүмкіндіктер бар жерде қайта өндеңіз. Қайта өндеу мәселелері бойынша жергілікті билік органдарымен немесе сатушымен кеңесіңіз.

Бүл жабдык «Электр және электрондык жабдык қалдықтары (WEEE)» бойынша 2012/19/EO санды Еуропалык директиваға сәйкес белгіленген. Бүл өнімді дұрыс кәдеге жарату арқылы қоршаған ортаға және адам денсаулығына ықтимал теріс әсер ететін салдарлардың алдын алуға көмектесесіз, әйтпесе осы өнімнің қалдықтарын дұрыс пайдаланбау нәтижесінде жағымсыз әсерлер туындауы мүмкін.

Өнімdegі таңба оны көдімгі түрмыстық қалдық ретінде өндеуге болмайтынын білдіреді. Оның орнына ол электрлік және электрондық жабдықты қайта өндеуге арналған тиісті жинау орнына тапсырылуға тиіс. Кәдеге жарату процесі қалдықтарды кәдеге жарату бойынша жергілікті экологиялық ережелерге сәйкес жүзеге асырылуы тиіс.

Осы өнімді өндеуге, қалпына келтіруге және қайта өндеуге қатысты толығырақ ақпарат алу үшін жергілікті қала кеңсесіне, тұрмыстық қалдықтарды тастау қызметіне немесе өнім сатып алынған дүкенге хабарласыңыз.
