CPY5MBP-07 - Ас үй сорғысы CANDY - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Шкаф астындағы сорғы
Бренд	Candy
Модель	CPY5MBP-07
Орнату түрі	Шкафқа орнатылатын
Қиық өлшемдері (Е x Т)	490 мм x 250 мм
Пісіру бетінен қашықтығы	65-75 см
Құбырдың диаметрі	150 мм
Мотор түрі	Ортадан тепкіш желдеткіші бар қуатты электр қозғалтқышы
Желдеткіш жылдамдықтарының саны	3 (Төмен, Орташа, Жоғары)
Басқару элементтері	Желдеткіш жылдамдығы мен жарық үшін батырмалар
Жарықтандыру	ЖЭД шам, 2Вт макс, 220В
Сүзгі түрі	Майға жармайтын сүзгі (жууға болады)
Қосымша сүзгі	Рециркуляция режимі үшін белсенді көмір сүзгісі
Электр сипаттамасы	220-240В, 50Гц, I класс, жерге тұйықталуы тиіс
Сақтандырғыш рейтингі	3 Ампер
Қуат сымы	3 өзекті (Қоңыр L, Көк N, Жасыл/Сары E)
Шу деңгейі	Төмен шумен жұмыс (нақты дБ көрсетілмеген)
Сору өнімділігі	Күшті сору қуаты (нақты м³/сағ көрсетілмеген)
Күтім - Май сүзгісі	Үй жуғыш затпен ай сайын тазалау
Күтім - Көмір сүзгісі	Жыл сайын ауыстырыңыз (егер рециркуляция режимі)
Қауіпсіздік мүмкіндіктері	Қызып кетуден қорғау, дұрыс тазаланбаса өрт қаупі
Сәйкестік	Еуропалық директива 2012/19/EU (ЭҚЖҚ)
Салмағы	Шамамен 10-12 кг (бағалау)

Жиі қойылатын сұрақтар - CPY5MBP-07 CANDY

Пісіргіш бетінен жоғарыда ұсынылатын орнату биіктігі қандай?

Сорғы пісіру бетінен 65-75 см қашықтықта орнатылуы керек, ең жақсы өнімділік үшін.

Май сүзгісін қаншалықты жиі тазалау керек?

Май сүзгісін өрт қаупінің алдын алу және тиімділікті сақтау үшін ай сайын тазалау керек. Жұмсақ жуғыш зат және жұмсақ шүберек қолданыңыз.

Белсенді көмір сүзгісін қалай ауыстырамын?

Алдымен май сүзгісін алып тастаңыз. Содан кейін көмір сүзгісін салып, оны сағат тілімен бұрап, бекітіңіз. Екінші жағынан қайталаңыз. Көмір сүзгісін жыл сайын ауыстырыңыз.

Сорғы қандай шамды пайдаланады?

Ол 2Вт макс, 220В рейтингі бар ЖЭД шамды пайдаланады. Тек бірдей түрімен ауыстырыңыз.

Сорғы ауа өткізбейтін (рециркуляция) орнатуға жарамды ма?

Иә, оны белсенді көмір сүзгілерін (бөлек сатылады) орнату арқылы рециркуляция режимінде пайдалануға болады. Бөлменің дұрыс желдетілуін қамтамасыз етіңіз.

Сорғы қатты дірілдесе не істеуім керек?

Желдеткіш қалағының зақымдалғанын, мотордың тығыз бекітілмегенін немесе қондырғының кронштейнге дұрыс ілінбегенін тексеріңіз. Егер сенімсіз болсаңыз, білікті қызмет көрсету техникіне хабарласыңыз.

Балалар осы сорғыны пайдалана ала ма?

8 жастан бастап балалар сорғыны бақылаумен пайдалана алады. Тазалау немесе күтімді балалар бақылаусыз жасамауы керек.

Неліктен сору өнімділігі әлсіз?

Пісіру бетінен қашықтықтың 65-75 см екеніне көз жеткізіңіз. Сондай-ақ май сүзгісін тазалап, құбырдың бітеліп қалмағанын тексеріңіз. Рециркуляция режимінде көмір сүзгісі соруды аздап төмендетуі мүмкін.

Сорғыға қандай электр талаптары қажет?

Бұл I класс құрылғысы және жерге тұйықталуы тиіс. Қосылу 3 мм контакт саңылауы бар омниполярлы өшіргіш арқылы жүзеге асырылуы керек. Сақтандырғыш 3 Ампер рейтингіне ие болуы керек.

Сорғыны пайдалануға жарамсыз болған кезде қалай жоюға болады?

Оны тұрмыстық қалдықтармен тастамаңыз. ЭҚЖҚ (WEEE) қайта өңдеу бойынша жергілікті ережелерді орындаңыз. Қайта өңдеу бойынша кеңес алу үшін жергілікті билік органдарына немесе сатушыға хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CPY5MBP-07 CANDY

ҚұРАМДАСТАРДЫН, СИПАТТАМАСЫ 19

ПАЙДАЛАНУ 19

Осы сорғышты таңдағаныңызға рахмет.

Бүл нұсқаулық жабдықты орнатуға, пайдалануға және оған техникалық қызмет көрсетуге қатысты барлық қажетті нұсқауды қамтамасыз етуге арналған.

Құрылғыны дұрыс және қауіпсіз пайдалану үшін орнату және пайдалану алдында, осы нұсқаулықты мұқият оқып шығыңыз.

Сорғыш жоғары сапалы материалдардан жасалған және сүйір пішінді дизайнымен ерекшеленеді. Жоғары қуатты электр қозғалтқышымен және орталықтан тепкіш желдеткішпен жабдықталған, ол, сонымен қатар, күшті сору қуатын, шудың төмен жұмысын, жабыспайтын май сүзгісін және оңай құрастыруды қамтамасыз етеді.

КАУПСІЗДІК ШАРАЛАРЫ

• Балаларға ешкашан құрылғыны басқаруға рұқсат берменіз.
• Сорғыш тек үйде пайдалануға арналған, барбекю дайындауға, пеште құыруға және басқа коммерциялық мақсаттарға жарамайды.
• Сорғыш пен оның сүзгісі жақсы жұмыс істеуі үшін үнемі тазалап отыру керек.
• Сорғышты нұсқаулыққа сәйкес тазалаңыз және құрылғыны өрт қаупінен сақтаңыз. Тазалау нұсқауларға сәйкес жүргізілмесе, өрт қаупі туындайды.
• Тікелей газ плитасында пісіруге тыйым салынады.
• Асүйді жақсы конвекцияда ұстаңыз.
• Куат сымы зақымдалса, қауіп-қатердің алдын алу үшін оны өндіруші, оның қызмет көрсетуші өкілі немесе сол сияқты білікті мамандар ауыстыруы керек.
• Сорғышты газбен немесе басқа отынмен жұмыс істейтін жабдықтармен бір уақытта пайдаланған кезде, бөлмеде жеткілікті желдету қамтамасыз етілуге тиіс;
• Ауаны газбен немесе баска отынмен жұмыс істейтін жабдықтардың түтіндерін шығару үшін пайдаланылатын түтіндіктен шығаруға болмайды;

• Ауаны шығаруға қатысты ережелерді сақтау қажет.

• Бул жабдыкты 8 жастан аскан балаларға, физикалық, сезу немесе ақыл-ой қабілеттері шектелген адамдарға немесе осы жабдыкқа қатысты тәжірибесі не білімі жоқ адамдарға тек оларға ықтимал қауіп-қатерлер мен жабдыкты қауіпсіз пайдалану туралы нұсқау берілген және олар бақыланған жағдайда пайдалануға болады.

• Балалардың жабдықпен ойнамауын қадағалау керек.
• Тазалау және пайдаланушы орындайтын техникалық күтім жұмыстарын балалар бақылаусыз орындамауы керек.
• Сорғыштың астында жалындды от шығармаңыз.
• НАЗАР АУДАРЫНЫЗ: қол жететін бөлшектер асүй жабдыктарымен пайдаланылған кезде қызып кетуі мүмкін.
• Ескерту нүскаулықтың сол бөлігінде болуы керек, онда жабдықты орнату тәсілі туралы толық мәліметтер бар.

Электр тогының соғу қаупі

• Бул кұрылғыны тек жерге түйықталған тиісті розеткаға қосыңыз. Егер күмәніңіз болса, тиісті білікті инженерден кеңес алыңыз.
• Бул нускаулар орындалмаған жағдайда, адам өлімі орын алып, өрт шығуы немесе электр тогы соғуы мүмкін.

Бүл өнімде қолданылатын шам бөлмені жарыктандыру үшін пайдалануға жарамайды.

Бул шамның мақсаты — өнімді пайдалануға арналған жарықтандыруды қамтамасыз ету.

Электр кондырғысы

Барлық орнату жұмысын соған жауапты түлға немесе білікті электрші орындауы керек. Электр желісіне қоспас бұрын, желілік кернеу зауыттық тактайшада көрсетілген кернеуге сәйкес келетініне көз жеткізіңіз.

Тікелей қосылым

Жабдыкты контактілер арасында кемінде 3 мм саңылауы бар, көп полюсті тізбек ажыратқышы арқылы тікелей желіге қосу керек.

Орнатушы дұрыс электр байланысы орнатылуын және ол электр схемасына сай болуын қамтамасыз етуі керек.

Кабель иілмеуі немесе қысылмауы керек.

Куат ашасы мен куат сымының зақымдалған жерлерінің бар-жоғын үнемі тексеріп отырыңыз. Куат сымы зақымдалған болса, оны өндірушіден немесе оның қызмет көрсету агентінен алуға болатын арнайы сыммен немесе жинақпен ауыстыру керек.

ЕСКЕРТУ: бул жабдык і класка жатады және оны жерге түйықтау КЕРЕК

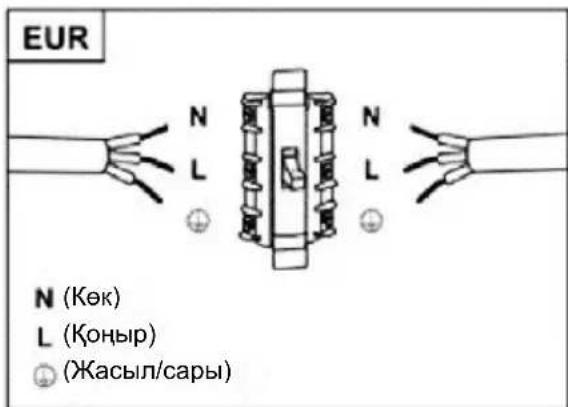

Бул жабдык келесі тустердегі 3 сымды желі кабелімен

бірге жеткізіледі:

Коңыр = L немесе кернеулі

Көк = N немесе бейтарап

Жасыл және сары = Е немесе жерге түйықтау

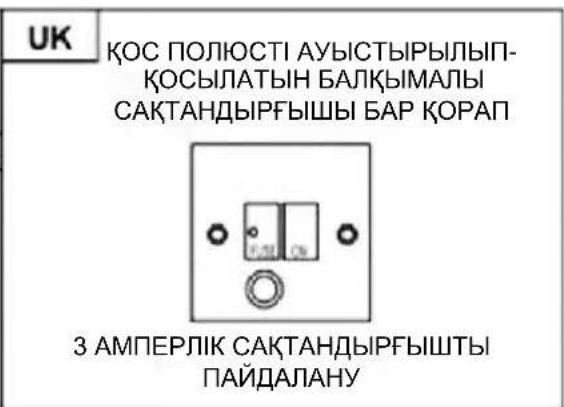

Сактандырғыш 3 Ампермен есептелуі керек.

Орнатуға дайындау:

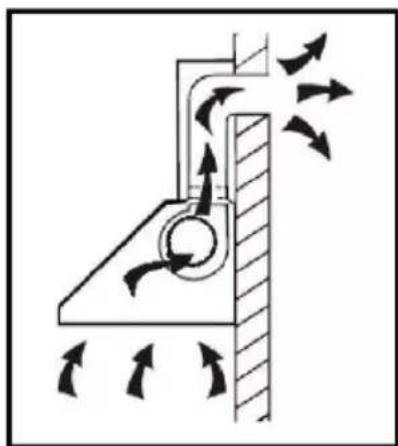

а. Сізде сыртқы қолданыс үшін сыртқа шығару құбыры болса, сорғышты төмендегі суреттегідей сорғыш арнасы (эмальмен қапталған, алюминий, иілгіш құбыр немесе ішкі диаметрі 150 мм жанғыш материал) арқылы қосуға болады

b. Орнатпас бұрын, құрылғыны өшіріп, розеткадан ажыратыңыз.

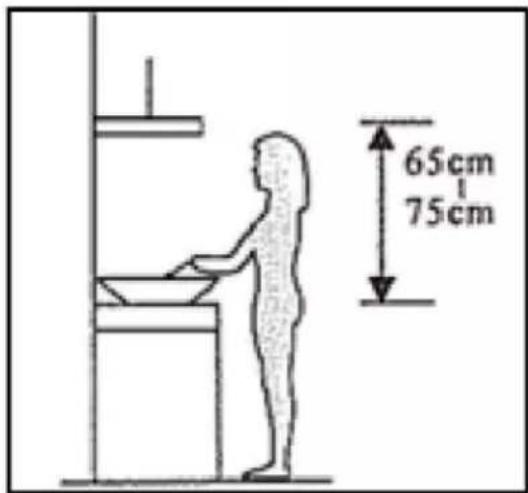

с. Жаксы әсер ету үшін сорғышты пісіру бетінен 65-75 см кашықтықта орналастыру керек.

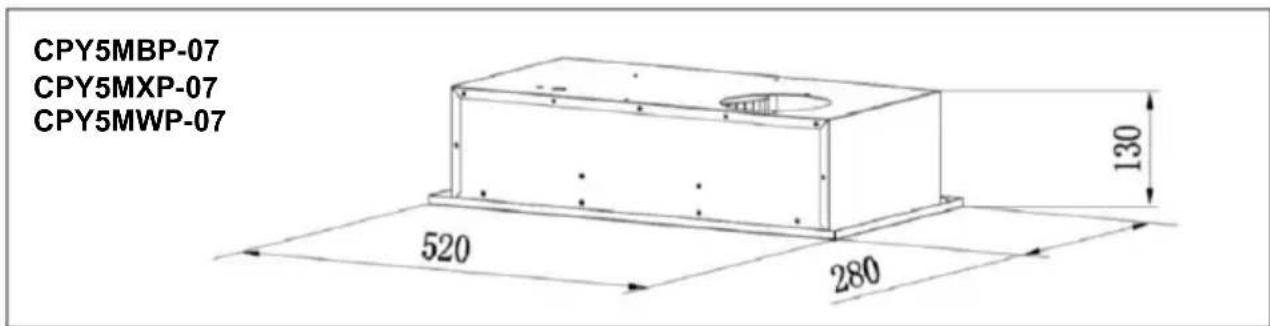

Техникалық сипаттамалар

Орнату

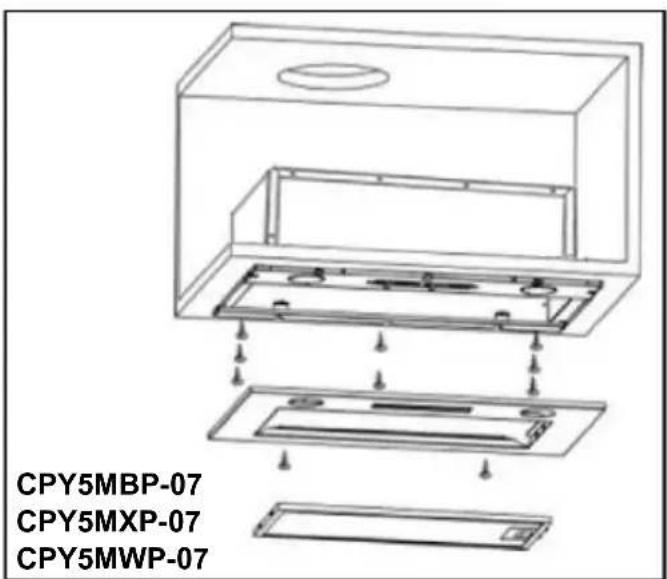

• Сорғышты орнатудың әдеттегі әдісі — арнайы салынған аспалы/қабырға шкафында.
• Жука ара көмегімен 490 x 250 мм сорғышка қажетті кесінді жасаңыз
• Кесілген жердің шкафтың шетінен кемінде 35 мм қашықтықта екеніне көз жеткізіңіз.
• Май сүзгісін және панельдегі 2 буранданы алыңыз.
• 8 буранданы (жинакпен бірге) пайдаланып, сорғышты шкафка бурап бекітіңіз.
• Панельді 2 бурандамен (бурын алынған) кайта орнатыңыз.

Белсендірілген көмір сүзгісін жағымсыз іістерді ұстау үшін пайдалануға болады.

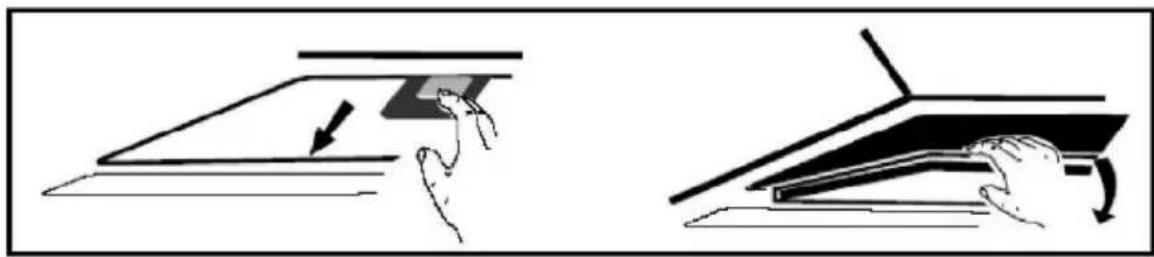

Белсендірілген көмір сүзгісін орнату үшін алдымен май сүзгісін ажырату керек. Құлыпты басып, оны төмен қарай тартыңыз.

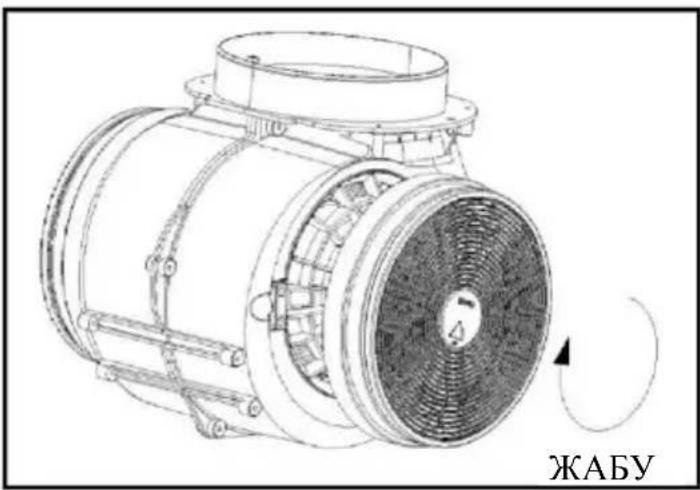

Белсендірілген көмір сүзгісін құрылғыға қосып, сағат тілінің бағытымен бұраңыз.

Екінші жағына дәл осы әрекетті қайталаңыз.

о Сузгінің мыктап бекітілгеніне көз жеткізіңіз.
Өйтпесе ол босап кетіп, қауіп төндіруі мүмкін.
о Белсендірілген көмір сүзгісі қосылған кезде,
сору куаты төмендейді.

Ол желдеткішті өшіру үшін пайдаланылады.

«Төмен жылдамдык» түймесі

Ол асүйде желдету үшін пайдаланылады. Ол баяу отта қайнатуға және көп бу шығармай пісіруге жарамды.

«Орташа жылдамдык» түймесі

Ауа ағынының жылдамдығы стандартты пісіру кезінде желдету үшін өте қолайлы.

«Жоғары жылдамдық» түймесі

Жоғары тығыздықтағы түтін немесе бу шығарғанда, мүмкіндігінше тиімді желдету үшін жоғары жылдамдық түймесін басыңыз.

ЕСКЕРТПЕ: «Төмен/орташа/жоғары жылдамдық» түймелерін бір уақытта бассаңыз, құрылғы тек ең жоғары жылдамдықта жұмыс істейді.

«Жарык» түймесі

Тазалау алдында құрылғыны өшіріп, ашаны розеткадан суырыңыз.

I. Турақты тазалау

Бөлме температурасындағы жылы сабынды суға немесе түрмыстық тазалағыш құралға малынған жұмсақ шүберекті пайдаланыңыз.

Құрылғыны тазалау үшін ешкашан металл төсемдерді, химиялық, абразивті материалдарды немесе қатты щетканы пайдаланбаңыз.

II. Май сүзгісін ай сайын тазалау

МАНЫЗДЫ: сузгіні ай сайын тазалау кез келген өрт каупінің алдын алады.

Сүзгі май, түтін және шаң жинайды, сондықтан ол сорғыштың тиімділігіне тікелей әсер етеді. Сүзгі тазаланбаса, май қалдықтары (түтануы мүмкін) сүзгіге түседі. Оны тұрмыстық тазалау құралымен тазалаңыз.

III. Белсендірілген көмір сүзгісін жыл сайын тазалау

ТЕК айналмалы құрылғы ретінде орнатылған (сыртқа желдетілмейтін) құрылғыға қолданыңыз. Бұл сүзгі жағымсыз іістерді ұстайды және сорғышты пайдалану жиілігіне байланысты жылына кемінде бір рет ауыстыру керек.

III. Шамды ауыстыру

1. Кұрылғыны өшіріп, жабдықты розеткадан суырыңыз.
2. 2 буранданы бурап, шамның какпағын алыңыз.
3. Жарыкдиодты шамды бурап алыңыз
4. Сол түрге және сол шамға ауыстырыңыз

Ақау	Себебі	Шешімі
Шам жанып түр, бірақ желдеткіш жұмыс істемейді	Желдеткіш қалақшасы тұрып қалды.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Мотор зақымдалған.
Шам да, желдет-кіш те жұмыс істемейді	шам жанып түр.	Шамды дұрыс көрсеткішпен ауыстырыңыз.
	Қуат сымы босап қалады.	Қуат көзіне қайта қосыңыз.
Құрылғы қатты дірілдейді	Желдеткіш қалақшасы зақымдалған.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Желдеткіш қозғалтқышы мықтап бекітілмеген.	Құрылғыны өшіріңіз және тек білікті қызмет көрсету мамандарына жәндетіңіз.
	Құрылғы кронштейнге дұрыс ілінбеген.	Құрылғыны төмен түсіріп, кронштейнні дұрыс орналасқанын тексеріңіз.
Сору өнімділігі нашар	Құрылғы мен пісіру беті арасындағы тым үлкен қашықтық	Қашықтықты 65-75 см-ге қайта реттеңіз

Электр бүйымдарының қалдықтарын түрмыстық қалдықтармен бірге қоқыска тастауға болмайды. Тиісті мүмкіндіктер бар жерде қайта өндеңіз. Қайта өндеу мәселелері бойынша жергілікті билік органдарымен немесе сатушымен кеңесіңіз.

Бүл жабдык «Электр және электрондык жабдык қалдықтары (WEEE)» бойынша 2012/19/EO санды Еуропалык директиваға сәйкес белгіленген. Бүл өнімді дұрыс кәдеге жарату арқылы қоршаған ортаға және адам денсаулығына ықтимал теріс әсер ететін салдарлардың алдын алуға көмектесесіз, әйтпесе осы өнімнің қалдықтарын дұрыс пайдаланбау нәтижесінде жағымсыз әсерлер туындауы мүмкін.

Өнімdegі таңба оны көдімгі түрмыстық қалдық ретінде өндеуге болмайтынын білдіреді. Оның орнына ол электрлік және электрондық жабдықты қайта өндеуге арналған тиісті жинау орнына тапсырылуға тиіс. Кәдеге жарату процесі қалдықтарды кәдеге жарату бойынша жергілікті экологиялық ережелерге сәйкес жүзеге асырылуы тиіс.

Осы өнімді өндеуге, қалпына келтіруге және қайта өндеуге қатысты толығырақ ақпарат алу үшін жергілікті қала кеңсесіне, тұрмыстық қалдықтарды тастау қызметіне немесе өнім сатып алынған дүкенге хабарласыңыз.
