製品タイプ	無線LANアダプター
モデル番号	WDC-433DU2HBK
インターフェース	USB 2.0 Type-A
通信規格	IEEE 802.11ac/n/g/b/a
最大通信速度	433Mbps（11ac）
周波数帯	2.4GHz / 5GHz デュアルバンド
アンテナ	内蔵アンテナ
セキュリティ	WPA2-PSK, WPA-PSK, WEP
対応OS	Windows 10/8.1/8/7, Mac OS X 10.9以降
寸法	約 30 × 15 × 8 mm
重量	約 5 g
電源	USBバスパワー
動作温度範囲	0℃～40℃
動作湿度範囲	10%～85%（結露なきこと）
付属品	取扱説明書、CD-ROM（ドライバ）
お手入れ方法	柔らかい乾いた布で拭いてください。アルコールやシンナーは使用しないでください。
安全注意事項	高温多湿の場所を避け、衝撃を与えないでください。
交換部品	部品の交換はできません。製品ごと交換してください。
修理可能性	ユーザーによる修理はできません。故障時は販売店またはメーカーにご連絡ください。
保証期間	メーカー保証：1年間
製造元	エレコム株式会社

よくある質問 - WDC-433DU2HBK Elecom

このアダプターはどのような機器に接続できますか？

USBポートを搭載したパソコン（Windows / Mac）に接続できます。ゲーム機やTVなどのUSB端子にも対応する場合がありますが、互換性はご確認ください。

最大通信速度はどのくらいですか？

IEEE 802.11ac規格で最大433Mbpsの通信速度を実現します。ただし、実際の速度は環境に依存します。

ドライバのインストール方法を教えてください。

付属のCD-ROMからドライバをインストールするか、エレコムの公式サイトから最新ドライバをダウンロードしてインストールしてください。CD-ROMがない場合は、エレコム サポートから検索できます。

5GHz帯に対応していますか？

はい、2.4GHzと5GHzの両方に対応したデュアルバンドアダプターです。環境に応じて最適な帯域を自動選択します。

Windows 10で使えますか？

はい、Windows 10に対応しています。Windows 10は標準ドライバでも認識可能ですが、公式ドライバのインストールを推奨します。

接続が不安定な場合の対処法は？

まずUSBポートを別のポートに変更してみてください。また、アダプターをパソコンから離れた場所に置かない、他の電子機器の近くを避ける、ドライバを最新に更新するなどの対策があります。

このアダプターはMACアドレスフィルタリングに対応していますか？

ハードウェア自体はMACアドレスを持ちますが、フィルタリング機能は接続先のルーターに依存します。アダプター側で特別な設定は不要です。

製品の保証期間は？

エレコムの保証期間は購入日から1年間です。保証書を大切に保管してください。

お手入れの際の注意点は？

柔らかい乾いた布で優しく拭いてください。水分や化学薬品は使用しないでください。また、接点部分は傷つけないように注意してください。

故障した場合の修理は可能ですか？

ユーザーによる修理はできません。保証期間内であれば購入店またはエレコムサポートに連絡してください。保証期間外でも有償修理の可能性がありますので、お問い合わせください。

使用説明書 WDC-433DU2HBK Elecom

IEEE802.11ac/n/a/g/b準拠 無線LANアダプタ

WDC-433DU2HBK

このマニュアルでは、一部の表記を除いて以下の用語を使用しています。

用語 意味
本製品 無線LAN アダブタ「WDC-433DU2HBK」を称して「本製品」と表記しています。
11ac/11n/11a/11g/11b	IFFE802.11ac規格を「11ac」、IFFE802.11n規格を「11n」、IFFE802.11a規格「11a」、IFFE802.11g規格を「11g」、IEEE802.11b規格を「11b」と省略して表記している場合があります。
11an/ac 11a/11n/11acの格です。
無線LAN ルータ 無線 LAN ブロードバンドルータを略して「無線LAN ルータ」と表記しています。
無線AP「無線LAN アクヤスポイント」のことを略して「無線AP」と表記しています。
無線観機	無線LAN ルータ、無線APを総称して「無線観機」と表記しています。
無線LAN 子機	無線LAN機能を内蔵したパソコン、無線アダブタを取り付けたパソコン、無線コンバータを接続した機器などを総称して「無線LAN子機」と表記しています。また、無線アダブタ、無線コンバータそのものを「無線LAN子機」として表記している場合があります。
有線クライアント	有線LAN機能または有線LANアダブタを搭載したパソコンなどを「有線クライアント」と表記しています。

●このマニュアルで使われている記号

記号 意味
注意	作業上および操作上で特に注意していただきたいことを説明しています。この注意事項を守らないと、けがや散陰、火災などの原因になることがあります。注意してください。
MEMO	説明の補足事項や知っておくと便利なことを説明しています。

ご注意

●本製品の仕様および価格は、製品の改良等により予告なしに交える場合があります。
● 本製品に行わるドライバ、ソフトウェア等を通アセンブル、逆コンパイルまたはその他リバースエンジニアリングすること、整社に無断でホームページ、FTPサイトに登録するなどの行為を禁上させていただきます。
●このマニュアルの著作権は、エレコム株式会計が所有しています。
●このマニュノルの内容の一部または全部を無断で幅製/転載することを禁止させていただきます。
●このマニュアルの内容に関しては、製品の改良のため予告なしに変更する場合があります。
- このマニュアルの内容に関しては、万令を記しておりますが、万一ご不害な点がございましたら、客社テクニカル・サポートまでご連絡ください。
● 本製品の日本工外での使用は普及られています。ご利用いただけません。日本国外での使用による結果について弊社は、一切の責任を負いません。また本製品について海外での(海外からの)保守、サポートは行っておりません。
● 本製品を使用した結果によるお客様のデータの消失、破損などへの影響につきましては、上記にかかわらず責任は良いかねますのでご了承ください。重要なデータについてはあらかじめバックアップするようにお深いいたします。
●Microsoft、Windowsは米工Microsoft Corporationの登録改善です。そのほか、このマニュアルに掲載されている食品名/社名などは、一般に各社の内積ならびに登録改善です。本文中におけるおよびIMは省略させていただきました。

ELECOM

IEEE802.11ac/n/a/g/b準拠 無線LANアダプタ

WDC-433DU2HBK

この度は、エレコムのIEEE802.11ac/n/a/g/b準拠 無線LANアダプタをお買い上げいただきにありがとうございます。このマニュアルには、無線LANアダプタを使用するにあたっての手順や設定方法が説明されています。また、お客様が無線LANアダプタを安全に扱っていただくための注意事項が記載されています。導入作業を始める前に、必ずこのマニュアルをお読みになり、安全に導入作業をおこなって製品を使用するようにしてください。

このマニュアルは、製品の導入後も大切に保管しておいてください。

安全にお使いいただくために

本マニュアルでは製品を正しく安全に使用するための重要な注意事項を説明しています。必ずご使用前にこの注意事項を読み、記載事項にしたがって正しくご使用ください。

本製品は、人命にかかわる設備や機器、および高い信頼性や安全性を必要とする設備や機器（医療関係、航空宇宙関係、輸送関係、原子力関係）への組み込みは考慮されていません。これらの機器での使用により、人身事故や財産損害が発生しても、弊社ではいかなる責任も負いかねます。

■表示について

この「安全にお使いいただくために」では以下のような表示（マークなど）を使用して、注意事項を説明しています。内容をよく理解してから、本文をお読みください。

警告	この表示を無視して取扱いを誤った場合、使用者が死亡または重傷を負う危険性がある項目です。
注意	この表示を無視して取扱いを誤った場合、使用者が障害を負う危険性、もしくは物的損害を負う危険性がある項目です。

	丸に斜線のマークは何かを禁止することを意味します。丸の中には禁止する項目が絵などで表示されている場合があります。例えば、左図のマークは分解を禁止することを意味します。
	塗りつぶしの丸のマークは何かの行為を行なわなければならないことを意味します。丸の中には行なわなければならない行為が絵などで表示されている場合があります。例えば、左図のマークは電源コードをコンセントから抜かなければならないことを意味します。

警告

異常が発生したとき。

から異臭や煙が出た時は、ただちにパソコンの電源を切り、電源プラグをコンセントから抜いて販売店にご相談ください。

お子様の手の届かないところに保管してください。

が誤って飲み込んでしまう危険があります。

WDC-433DU2HBK

入れないでください。

内部に金属類を差し込まないでください。また、水などの液体が入らないように注意してください。故障、感電、火災の原因となります。

異物が入った場合は、ただちに電源を切り販売店にご相談ください。

恐れがあるときや雷発生時は、いったん電源を切って使用を中断してください。

火災、故障の原因となります。

多い場所での使用、濡れた手での取り扱いはおやめください。 火災の原因となります。

ないでください。

又は絶対に分解しないでください。感電の危険があります。分解の必要が生じた場合は販売店にご相談ください。

注意

はふさがないでください。過熱による火災、故障の原因となります。

多湿の場所、長時間直射日光の当たる場所での使用・保管は避けてください。屋外での使用は禁止します。また、周辺の温度変化が激しいと内部結露によって誤動作する場合があります。

は精密な電子機器のため、衝撃や振動の加わる場所、または加わりやすい場所での使用／保管は避けてください。

ナ・テレビ等の近くで使用しますと、ノイズを与える事があります。また、近くにモーター等の強い磁界を発生する装置がありますとノイズが入り、誤動作する場合があります。必ず離してご使用ください。

重要なご注意

本製品を長時間利用すると高温になることがあります。長時間からだに触れていると低温やけどの恐れがあります。

また、取り外しの際は無理をせず、パソコンを終了し、しばらく経ってから取り外してください。

■お客様の権利（プライバシー保護）に関する重要な事項です！

無線LANでは、LANケーブルを使用する代わりに、電波を利用してパソコン等と無線LAN アクセスポイント間で情報のやり取りを行うため、電波の届く範囲であれば、自由にLAN 接続が可能であるという利点があります。

その反面、電波は、ある範囲内であれば障害物（壁等）を超えてすべての場所に届くため、セキュリティに関する設定を行っていない場合、以下のような問題が発生する可能性があります。

●通信内容を盗み見られる

悪意ある第三者が、電波を故意に傍受し、

・IDやパスワード又はクレジットカード番号等の個人情報

・メールの内容

等の通信内容を盗み見られる可能性があります。

●不正に侵入される

悪意ある第三者が、無断で個人や会社内のネットワークへアクセスし、

・個人情報や機密情報を取り出す（情報漏えい）

・特定の人物になりすまして通信し、不正な情報を流す（なりすまし）

・傍受した通信内容を書き換えて発信する（改ざん）

・コンピュータウイルスなどを流し、データやシステムを破壊する（破壊）

等の行為をされてしまう可能性があります。

本来、無線LANカードや無線LANアクセスポイントは、これらの問題に対応するためのセキュリティの仕組みを持っていますが、設定や運用方法によっては上記に示したような問題が発生する可能性があります。

したがって、お客様がセキュリティ問題発生の可能性を少なくするためには、無線LAN カードや無線LANアクセスポイントをご使用になる前に、必ず無線LAN機器のセキュリティに関するすべての設定をマニュアルに従って行ってください。

なお、無線LANの仕様上、特殊な方法によりセキュリティ設定が破られることもありますので、ご理解のうえ、ご使用ください。

セキュリティ設定などについては、お客様ご自分で対処できない場合には、弊社テクニカルサポートまでお問い合わせください。

当社では、お客様がセキュリティの設定を行わないで使用した場合の問題を充分理解したうえで、お客様自身の判断と責任においてセキュリティに関する設定を行い、製品を使用することをお勧めします。

無線 LANをご使用になるにあたってのご注意

●無線LANは無線によりデータを送受信するため盗聴や不正なアクセスを受ける恐れがあります。無線LANをご使用になるにあたってはその危険性を十分に理解したうえ、データの安全を確保するためセキュリティ設定をおこなってください。また、個人データなどの重要な情報は有線LAN を使うこともセキュリティ対策として重要な手段です。

●本製品は電波法に基づき、特定無線設備の認証を受けておりますので免許を申請する必要はありません。ただし、以下のことは絶対におこなわないようにお願いします。

・本製品を分解したり、改造すること
・本製品の背面に貼り付けてある認証ラベルをはがしたり、改ざん等の行為をすること
・本製品を日本国外で使用すること

これらのことに違反しますと法律により罰せられることがあります。

● 心臓ベースメーカーを使用している人の近く、医療機器の近くなどで本製品を含む無線 LANシステムをご使用にならないでください。心臓ベースメーカーや医療機器に影響を与え、最悪の場合、生命に危険を及ぼす恐れがあります。
●電子レンジの近くで本製品を使用すると無線LAN の通信に影響を及ぼすことがあります。

もくじ

安全にお使いいただくために……4

Chapter 1 概要編 9

1 製品の保証について …… 10
2 サポートサービスについて ……11
本製品の特長 12
4 各部の名称とはたらき ……14

Chapter 2 導入編 15

1 セットアップの前に …… 16
2 ドライバのインストール ……18
3 無線LANで接続する……22
Windows 8.1(50) 命令
Windows 10 章日

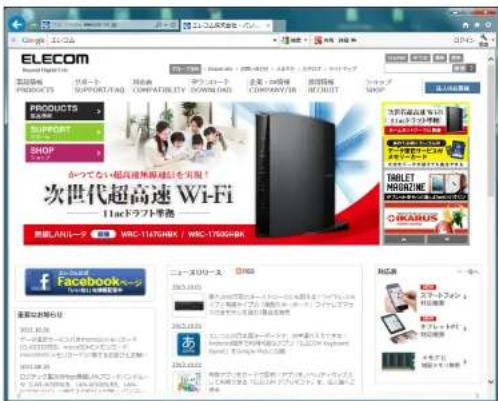

4 インターネットに接続する ……33

Appendix 付錄編 35

1 こんなときは ……36

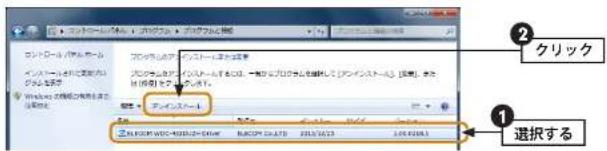

2 ドライバのアンインストール方法 ……38
3 捕足事項 40
4 基本仕様 42

Chapter 1

概要編

Chapter 1 根要编 WDC-433DU21IBK

1 製品の保証について

製品の保証とサービス

販売店発行のレシートまたは保証シールに記載されている購入日より1年間、本製品を本保証規定に従い無償修理することを保証いたします。

● 保証期間

保証期間はお買い上げの日より1年間です。保証期間を過ぎての修理は有料になります。詳細については本製品に添付の別紙「セットアップガイド」に記載されている「保証規定」をご覧ください。保証期間中のサービスについてのご相談は、お買い上げの販売店にお問い合わせください。

●保証範囲

次のような場合は、弊社は保証の責任を負いかねますのでご注意ください。

・弊社の責任によらない製品の破損、または改造による故障
・本製品をお使いになって生じたデータの消失、または破損
- 本製品をお使いになって生じたいかなる結果および、直接的、間接的なシステム、機器およびその他の異常

詳しい保証規定につきましては、本製品に添付の別紙「セットアップガイド」に記載されている「保証規定」をお確かめください。

●その他のご質問などに関して

P11「2.サポートサービスについて」をお読みください。

2 サポートサービスについて

よくあるお問い合わせ、対応情報、マニュアル、修理依頼書、付属品購入窓口などをインターネットでご案内しております。ご利用が可能であれば、まずご確認ください。

詳細は… サポートポータルサイド「えれさぼ」へ えれさぼ サマートボール れLECOM SUPPORT 応募者との 設定方法を 紹介しています！ ▶ 規定方法はこちら えれさぼ 株式

エレコム・ネットワークサポート（ナビダイヤル） TEL：[phone]

受付時間：月曜日～土曜日 10:00～19:00（祝日営業）※ただし、夏期、年末年始の特定休業日は除きます。

本製品は、日本国内仕様です。国外での使用に関しては弊社ではいかなる責任も負いかねます。また国外での使用、国外からの同合せにはサポートを行なっておりません。 This product is for domestic use only. No technical support is available in foreign languages other than Japanese.

ネットワークサポートにお電話される前に

お問合せの前に以下の内容をご用意ください。

・弊社製品の型番

・インターネットに関するプロバイダ契約の書類

・ご質問内容（症状、やりたいこと、お困りのこと）

※可能な限り、電話しながら操作可能な状態でご連絡ください。

本製品の概要について

本製品の特長

● 最新の無線規格「IEEE802.11ac」に準拠、最大433Mbps(※理論値)の高速無線通信が可能

最新の無線規格「IEEE802.11ac」に対応したパソコン用の無線LAN子機です。11ac/11aで使用する5GHz帯は、Bluetooth®をはじめとする各種電子機器で多く使われている2.4GHz帯に比べて電波干渉を受けにくく、快適で安定した通信を可能にします。本製品と同等性能を持つ無線親機と組み合わせることで、ご利用パソコンを電波干渉に強く、最大433Mbps（理論値）の高速Wi-Fi通信が可能な機器へアップグレードさせることができます。

●2.4GHz帯、11n/11g/11b規格にも対応

現在もっとも普及している無線LAN規格「IEEE802.11n」をはじめ、11g/11b規格にも対応、無線親機の種類を選ばずにWI-FI接続が可能です。

●大型の外部アンテナを装備

長さ11cmを超える角度調整が可能な大型の外部アンテナを装備し、ご使用の条件に合わせて最適な電波状態にアンテナの角度を調整することができます。大型アンテナの採用で、電波をキャッチしやすくなり、場所を選ばず安定した通信が可能です。

● ドライバソフトはエレコム・ホームページよりダウンロード

ドライバソフトは、エレコム・ホームページよりダウンロードするタイプなので、UltrabookなどCD-ROMを使えないモバイルPCでも、気経にドライバソフトをインストールできます。Windows 8.1/8/7/Vista に搭載された OS 標準の無線 LAN 機能を使用し、メーカー独自の設定ユーティリティをインストールしない非常にシンプルな設計になっています。

※本製品には、セットアップ用のCD-ROMは付属していません。弊社Web サイトからドライバソフトをダウンロードしてご使用ください。

● 簡単に無線親機とWi-Fi接続ができる「WPS機能」に対応

WPS対応OSをご使用の場合で、無線親機がWPSに対応しているときは、暗号化のパスフードの入力設定が必要ありません。無線親機のWPS機能を実行後、画面の指示にしたがって操作するだけで設定が完了し、すぐに無線LANが使えるようになります。

WPSは、Wi-Fiアライアンスが制定した世界標準の機能ですので、メーカーに依存することなく、安心してご使用いただけます。

各種無線セキュリティ機能に対応

より高度なセキュリティ方式であるWPA-PSK（TKIP）/WPA2-PSK（AES）に対応しています。WPAでは、暗号キーを一定時間ごとに自動的に変更しますので、外部からの不正解読が困難になっています。また、従来からあるWEP（128/64bit）にも対応しています。

Chapter 1 概要编

各部の名称とはたらき

番号	名称	はたらき
1	USBコネクタパソコンの	USBポートに接続します。
2	動作ランプ(青色)はやく点滅:無線LANルータと接続しています。ゆっくり点滅:無線LANルータなどと接続できていません。消灯:本製品の電波出力がオフの状態です。
3	WPS設定ボタンWPS機能を使用するときに押すボタンです。
4	外部アンテナ電波をより強く、安定して受信するためのアンテナです。下記「外部アンテナの可動範囲」を参照してください。

■外部アンテナの可動範囲

可動範囲を超えてアンテナを動かすとアンテナが破損する恐れがあります。

●垂直方向の可動範囲 本体と90°に直交した 状態を中心に90°の 団で可動します。

●水平方向の可動範囲アンテナを垂直に立てた状態を中心に左右各90°の範囲で可動します。

Chapter 2

導入編

まずはここをお読みください

ここでは、本製品を無線LAN子機として使用するためにパソコンのUSBポートに取り付け、無線親機と接続するための導入手順を説明しています。

Chapter 2 接続編 WDC-433DU21BK

セットアップの前に

本製品には、セットアップ用のCD-ROMは付属しておりません。本製品のドライバソフトは、エレコム・ホームページよりダウンロードし、インストールしていただく必要があります。ここでは、ドライバソフトをインストールする前に必要な準備について説明します。

●本製品（無線アダプタ）をパソコンに接続しないでください ドライバのインストールが完了するまで、本製品をパソコンに接続しないでください。 ドライバをインストールする前に本製品を接続すると正常に動作しません。

PC × また本製品を取り付けないでください

1 インターネットに接続可能なパソコンを用意します。

●有線LANを使った接続例

●無線LANを使った接続例

無線LANを 内延したパソコン 11acn/a/grb列支 無線LAN ルータや無線AP モデルなど インターネット

2 本製品のドライバソフトをダウンロードします。

- インターネットに接続可能なパソコンから、下記のアドレスにアクセスし、専用ドライソフトをダウンロードします。

http://www.elecom.co.jp/support/download/※型番「WDC-433DU2H」を入力し、検索します。

- ダウンロードしたドライパンフトは圧縮されています。解凍してからご利用ください。

OSによっては解凍作業は不要です。

3 P18「2. ドライバのインストール」へ進みます。

Chapter 2 接続編 WDC-433DU21BK

ドライバのインストール

本製品をパソコンに接続し、無線LAN子機として使用する場合のドライパのインストール方法を説明します。

1 作業の前に確認します。

●他の外付型の無線LAN子機を利用していた場合

本製品のドライバソフトダウンロード後、ドライバソフトおよびユーティリティを削除してください。削除後は、パソコンを再起動してください。

※削除方法は、ご使用になっていた無線LAN子機の説明書をお読みください。

●パソコンに内蔵の無線LAN機能を利用していた場合

本製品のドライバソフトをダウンロードしたあと、以下の作業をしてください。

• 内蔵無線LAN機能を「無効」にしてください。
• 各PCメーカ独自の無線LAN用の設定ユーティリティが存在する場合は無効または削除し、Windows標準の機能である「WLAN Autoconfig」に変更してください。
  ・作業後に、必ずパソコンを再起動してください。
  ※それぞれの方法については、パソコンの説明書をお読みください。

2 本製品を接続するパソコンを起動します。起動時に「管理者」権限を持つユーザーでログオンします。

ユーザー植限は、「コントロールパネル」のユーザーアカウントで築べることができます。もし、ログオン中のアカウントに管理者維限がない場合は、管理者維限のあるアカウントで再ログオンしてください。現在のユーザーの維限の確認方法は、P40「Windowsのユーザー植限を確認するには」をお読みください。

3 ドライバソフトのインストールプログラムを実行します。

・ダウンロード時の説明に従ってプログラムを解凍し、実行します。

〈ユーザーアカウント制御〉画面が表示されたとき Windows 8.1/8/7の場合ははいを、Windows Vistaの場合は許可をクリックします。

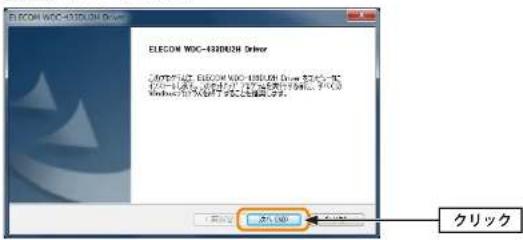

4 次へをクリックします。

Windows系统ELECOM WDC-4320289驱动界面，显示驱动选项和确认按钮

・しばらくすると、自動的にドライバのインストールが始まります。

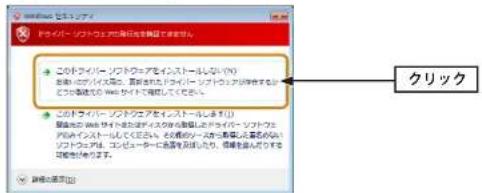

「ドライバーソフトウェアの発行元を検証できません」と表示された場合「このドライバーソフトウェアをインストールします」をクリックします。

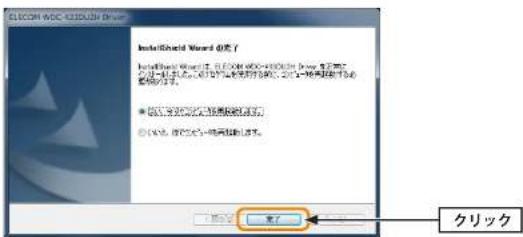

5 「はい、今すぐコンピュータを再起動します。」を選択した状態で、完了をクリックします。

6 パソコンが再起動したら、本製品をパソコンのUSBポートに差し込みます。

- 本製品を差し込むと、自動的にセットアップが始まります。

7 ご使用のOSによって、このあとの手順が異なります。

■Windows 8.1/8の場合

自動的にセットアップが完了します。手順8へ進みます。

■Windows 7/Vistaの場合

ELECOM WDC 4330U21H 11ac Wireless Adapter X デバイス ドライバーソフトウェアが正しくインストールされました。

しばらくすると、自動的にドライバのインストールが完了します。手順8へ進みます。

8 正しくインストールされたことを確認します。

- デスクトップ画面右下のタスクバー（タスクトレイ）に「ワイヤレスネットワーク接続」アイコンが表示されます。

Windows 8.1/8 Windows 7 Windows Vista

※Windows 8.1/8はデスクトップ画面のタスクバーに表示されます。

※タスクトレイにアイコンが見つからない場合は、▼をクリックして開いてみてください。

※ご使用の環境によってアイコンに×マークが表示されていることがあります。

- パソコンによっては再起動を促されますが、アイコンが表示されることを確認するまでは再起動しないでください。

- ご利用のパソコンに無線LAN機能が内蔵されている場合は、上記アイコンが最初から表示されている場合があります。本製品での接続をおこなう場合は、内蔵されている無線LAN機能をあらかじめ無効にしておく必要があります。内蔵の無線LAN機能を無効にする方法については、ご利用のパソコンメーカーにご確認ください。

9 P22「3.無線LANで接続する」へ進みます。

Chapter 2 接続編 WDC-433DU21BK

3 無線 LAN で接続する

用意した無線親機を経由して、本製品からインターネットに接続できるようにします。設定手順はOSことに異なります。

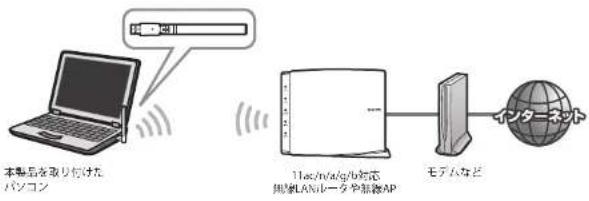

本製品を取り付けて パソコン 11cc/n/a/g/b対応 無駆LANバータ中解除AP モデルなガ インターネット

■はじめに

本製品がアクセスする無線親機に設定されたSSIDと暗号キーの情報を、あらかじめメモしてご用意ください。

SSID
昭号卡一※

※暗号キーは、パスフード、パスフレーズ、ネットワークキーなど、無線親機のメーカーによって、呼び名が異なります。

このあとは、ご使用になるOSに合わせて該当ページをお読みください。

■Windows 8.1/8の場合→P23

■Windows 7の場合→P27

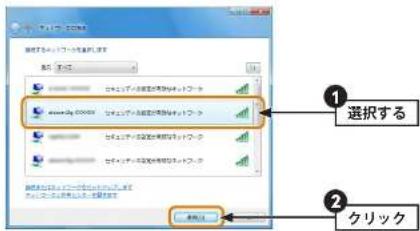

■Windows Vistaの場合→P30

Windows 8.1/8 の場合

1 右下にカーソルを移動してチャームを表示し、[設定]をクリックします。

スタート デバイス 睡眠 クリック

2 無線アイコンをクリックします。

使用安全 100 調整不可 添加 電感 サーチー PC設定の変更 クリック

3 一覧から接続先のSSIDをクリックします。

ネットワーク Wi-Fi elecom-Zg 10000X クリック

- 表示されるSSIDの名称や数は、ご使用の環境によって異なります。

Chapter 2 接続編 WDC-433DU2HBK

4 接続をクリックします。

ネットワーク Wi-Fi elecom.lg-50000 ☑ 自動的に控滅する 接続(C) elecom.lg-50000 クリック

5 表示された画面の内容にあわせて、作業を進めてください。

A 無線LANルータがWPS機能に対応している場合

ネットワーク elecom2gp-XXXXXX ネットワーク セイクリティ ヤーカスしてください カーケリーのボタンを用けて も設定できます。 OK OK キャンセル

Push! WPS 設定ボタン イラストはイメージです。 実際にご使用の機器の WPS ボタンを押してください。

→ 無線LANルータのWPSボタンを押します。自動的に無線LANルータからの情報を取得します。

- WPS機能を利用する場合、[セキュリティキー]の入力は不要です。

※無線LANルータがWPS機能に対応している場合でも、相性等の問題でWPS機能が使えず国の画面が表示されることがあります。この場合は、国の説明をお読みください。

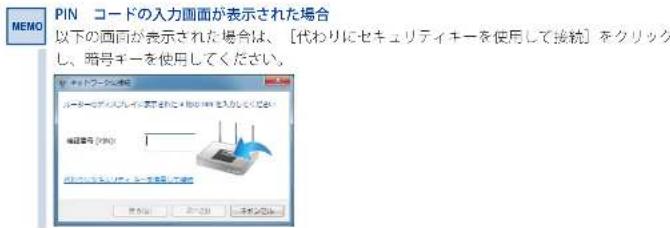

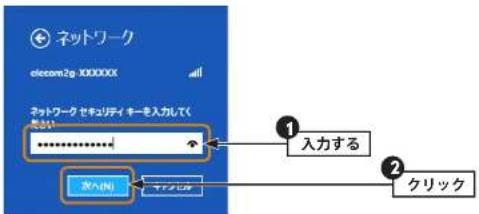

B 無線LANルータがWPS機能に対応していない場合

ネットワーク elecom2g X00000X ネットワーク セキュリティ キーを入力してください ****** ① 入力する ② クリック ダハ(N)

→無線LANルータに設定された暗号キーを入力し、次へをクリックします。

• 暗号キーは、パスワード、パスフレーズ等、無線LANルータのメーカーや機種によって名称が異なります。
• をクリックすると暗号キーの文字を確認できます。
• エレコム製またはロジテック製無線LANルータをご使用の場合は、付属の設定情報シールで暗号キーを確認できます。

6 共有機能をオンにするかを決めます。該当するほうをクリックします。

ネットワーク elecom2g-XXXXXX PC の共有をオンにしてこのネットワークの デバイスに扱援しますか! いいえ、共有をオンにせずデバイスに担 限し、移動 その他の使用があるネットワークの場合 図い、共有をオンにしてデバイスに接続 します。 キッズネットワークやセアネットワークの 場合。

・パソコン間でデータを共有する場合は「はい、共有をオンにしてデバイスに接続します」を選択します。共有しない場合は「いいえ、共有をオンにせずデバイスに接続しません」を選択します。

Chapter 2 接続編 WDC-433DU21BK

7 正常に無線LAN（Wi-Fi）接続およびインターネットに接続できると、「接続済み」と表示されます。

・インターネットに接続できない環境では、「制限あり」と表示されます。

8 これで設定は完了です。Webブラウザを使って、インターネットに接続できるかを確認します。P33「4.インターネットに接続する」へ進みます。

Windows 7 の場合

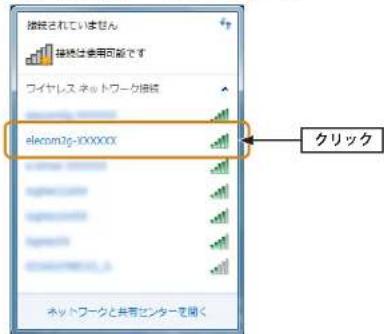

1 画面右下のタスクトレイにあるアイコンをクリックし、接続先一覧を表示します。

2 一覧から接続先のSSIDをクリックします。

接続されていません 接続は使用可能です フライヤレス ネットワーク接続 elecom2g-100000X クリック ネットワークと共有センターを聞く

- 表示されるSSIDの名称や数は、ご使用の環境によって異なります。

3 接続をクリックします。

接続されていません 接続は使用可能です フイヤレス ネットワーク接続 elecom2g-00XXXXX 目数的に接続する 接続(D) ケリック

Chapter 2 接続編 WDC-433DU2HBK

4 表示された画面の内容にあわせて、作業を進めてください。

A 無線LANルータがWPS機能に対応している場合

ネットワークをセミングディーセメントしてください ゼミングディーケー: アキストを再発行する アーターのボタンを押すことによって 不要押します。

Push! WPS 設定ボタン イラストはイメージです。 実際による使用のボタンの WPS ボタンを控してください。

へ無線LANルータのWPSボタンを押します。自動的に無線LANルータからの情報を取得します。

- WPS機能を利用する場合、[セキュリティキー]の入力は不要です。

※無線LANルータがWPS機能に対応している場合でも、相性等の問題でWPS機能が使えずBの画面が表示されることがあります。この場合は、Bの説明をお読みください。

MEMO （ネットワークの場所の設定）画面が表示された場合は、で使用のネットワーク環境にあわせて設定してください。

B 無線LANルータがWPS機能に対応していない場合

ネットワーク セキュリティキーを入力してください インターネット ポー(S) ****** OK ① 入力する ② クリック

「セキュリティキー」に、無線LANルータに設定された暗号キーを入力☐OKをクリックします。

• 暗号キーは、パスワード、パスフレーズ等、無線LANルータのメーカーや機種によって名称が異なります。
• エレコム製またはロジテック製無線LANルータをご使用の場合は、付属の設定情報シールで暗号キーを確認できます。

MEMO PIN コードの入力画面が表示された場合 以下の画面が表示された場合は、[代わりにセキュリティキーを使用して接続] をクリックし、暗号キーを使用してください。

5 タスクトレイの「ワイヤレスネットワーク接続」アイコンをクリックし、接続先のSSIDに「接続」と表示されていることを確認します。

現在の指標元: elecom2g-XXXXXX インターネット アクセス フイヤレス ネットワーク接続 elecom2g-xxxxxx 接続 確認する ネットワークと共有センターを聞く

6 これで設定は完了です。Webブラウザを使って、インターネットに接続できるかを確認します。P33「4.インターネットに接続する」へ進みます。

Chapter 2 接続編 WDC-433DU2HBK

Windows Vista の場合

1 画面右下のタスクトレイにある [ワイヤレスネットワーク接続] のアイコンを右クリックし、ポップアップメニューから [ネットワークに接続] を選択します。

石クリック

2 一覧から接続先のSSIDを選択し、接続をクリックします。

① ② 选择する ③ クリック

- 表示されるSSIDの名称や数は、ご使用の環境によって異なります。

3 表示された画面の内容にあわせて、作業を進めてください。

A 無線LANルータがWPS機能に対応している場合

Push! WPS 餘定ボタン インストはイメージです。 実際に使用の検答を WPS ボタンを控してください。

無線LANルータのWPSボタンを押します。自動的に無線LANルータからの情報を取得します。

※無線LANルータがWPS機能に対応している場合でも、相性等の問題でWPS機能が使えずBの画面が表示されることがあります。この場合は、Bの説明をお読みください。

B 無線LANルータがWPS機能に対応していない場合

加入する ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟

[セキュリティーまたはパスフレーズ] に、無線LANルータに設定された暗号キーを入力し、[接続]をクリックします。

• 暗号キーは、パスワード、パスフレーズ等、無線LANルータのメーカーや機種によって名称が異なります。
• エレコム製またはロジテック製無線LANルータをご使用の場合は、付属の設定情報シールで暗号キーを確認できます。

PIN コードの入力画面が表示された場合

「代わりに、ネットワークキーまたはパスフレーズを入力する必要があります」をクリックし、暗月キーを使用してください。

4 「（接続先のSSID名）に正しく接続しました」と表示されます。閉じるをクリックします。

確認する 2 クリック

MEMO（ネットワークの場所の設定）画面が表示された場合は、ご使用のネットワーク環境にあわせて設定してください。
5 これで設定は完了です。Webブラウザを使って、インターネットに接続できるかを確認します。P33「4.インターネットに接続する」へ進みます。

4 インターネットに接続する

OS標準の無線LAN設定は、無線LAN接続後に、インターネットへの接続が可能であるかのチェックをする場合がありますが、ここではPCのWebブラウザからの確認方法を説明します。

1 Internet Explorerなどの Web ブラウザを起動します。
2 Webブラウザからお好みのホームページに接続し、正常に表示されることを確認します。

ELECOM ELECOM PRODUCTS COMPARTITION COMPACTIVITY COMPACTIVITY COMPACTIVITY SHOP SUPPLEMENTARY SHOP かつてない個向道界基礎を実現！ 次世代超高速 Wi-Fi 11acドラフト学務 WRC-116708KB / WRC-1700GKB TRIBLET MROZINE OKAHUS Facebook 三元一工のリース 2023.12.05 2023.12.06 2023.12.07 2023.12.08 2023.12.09 2023.12.10 2023.12.11 2023.12.12 2023.12.13 2023.12.14 2023.12.15 2023.12.16 2023.12.17 2023.12.18 2023.12.19 2023.12.20 2023.12.21 2023.12.22 2023.12.23 2023.12.24 2023.12.25 2023.12.26 2023.12.27 2023.12.28 2023.12.29 2023.12.30 2023.12.31 2023.12.32 2023.12.33 2023.12.34 2023.12.35 2023.12.36 2023.12.37 2023.12.38 2023.12.39 2023.12.40 2023.12.41 2023.12.42 2023.12.43 2023.12.44 2023.12.45 2023.12.46 2023.12.47 2023.12.48 2023.12.49 2023.12.50 WRC-116708KB / WRC-1700GKB

エレコムWeb サイト http://www.elecom.co.jp/

Chapter 2 接表编

Appendix

付録編

こんなときは

● WPS機能を実行しても無線LANルータにつながらない。（無線LANルータからIPアドレスが割り振られない）

次のようなことが考えられますので、確認してください。

①本製品を取り付けたまま、パソコンを再起動してみてください。
②パソコンに内蔵されている無線LAN機能は、無効になるように設定してください。無線LAN機能を無効にする方法は、パソコンに付属の説明書をお読みください。内蔵無線LAN機能の状態を確認する方法は、P41「内蔵無線LAN機能の状態を確認するには」をお読みください。また、本製品以外の外付け無線LAN子機（無線アダプタ）を同時に使用しないでください。
②無線LANルータが5GHzと2.4GHzのデュアルバンド対応製品の場合、無線LANルータ側の仕様や接続のタイミングによって、目的のSSIDにWPSでは正しく接続できない場合があります。このような場合は接続作業をやり直し、無線LANルータに設定されている暗号キーを手動で入力してください。
④近くに電子レンジやコードレス電話、またはBluetoothなど、「2.4GHz」帯の電波を使用する機器があると、電波干渉が発生し、正常に接続できない場合があります。周囲にそのような機器があれば、使用を一時中止したり、電源を切ってください。

- インターネットにつながらない。（IPアドレスは割り振られているが、つながらない）

次のようなことが考えられますので、確認してください。

①無線LANルータの設定が正しくされているか確認してください。無線LANルータに有線LANで接続したパソコンからインターネットに接続が可能かを確認してください。
②無線LANの暗号化設定が正しいか、もう一度確認してください。
③無線LANにつながる場合は、本製品を取り付けたパソコンに正しくIPアドレスが割り振られているかを確認してください。クライアントユーティリティのメイン画面のステータスに「IPアドレス」が表示されます。IPアドレスが正しく割り振られていない場合は、「169.254.xxx.xxx」のように表示されます。このような場合は、もう一度、P22「3.無線LANで接続する」の作業をやり直してください。

●通信速度において最大433Mbps相当の速度が出ません。

以下のようなことが考えられます。

無線LANルータ側が11ac「80MHz」通信に対応している必要があります。無線LANルータの仕様が11ac規格において最大433Mbps未満の場合は、無線LANルータの最大速度を超える速度で通信することはできません。

※最大433Mbpsは理論値であり、スループット値とは異なります。

●電波状態が不安定です。（つながったり、切れたりする）

次のようなことが考えられますので、確認してください。

①本製品と無線LANルータの距離を近づけて使用してみてください。近づけると安定する場合は、距離が遠すぎたり、あいだに電波をさえぎる物があると考えられますので確認してください。
②近くに電子レンジやコードレス電話、またはBluetoothなど、「2.4GHz」帯の電波を使用する機器があると、電波干渉が発生し、正常に接続できない場合があります。周囲にそのような機器があれば、使用を一時中止したり、電源を切ってください。
③サービスパックのバージョンを確認してください。Windows 7（SP1以降）、Windows Vista（SP2以降）である必要があります。ご使用のWindowsのサービスパックのバージョンを確認し、該当以前のサービスパックのWindowsをご使用の場合は、アップデートを実行してください。
①無線LANルータのチャンネルを変更してみてください。変更方法は、無線LANルータのマニュアルをお読みください。
⑤本製品のドライバを削除し、もう一度インストールしてください。削除の方法は、P38「2. ドライバのアンインストール方法」をお読みください。
⑥Windowsのファイアウォール関係の設定で、ワイヤレスネットワーク（本製品：WDC-433DU2H）に関するファイアウォール機能を解除してみてください。

ファイアウォール設定画面の表示手順

※コントロールパネルがクラシック表示の場合は、表示が多少異なります。

● Windows 8.1/8 の場合

①スタートメニューでマウスを右クリックします。
②画面左下方に表示された「すべてのアプリ」をクリックします。
③ [コントロールパネル] をクリックします。
④「システムとセキュリティ」をクリックします。
③ [Windowsファイアウォール] をクリックします。
⑥ 画面左メニューの [Windowsのファイアウォールの有効化または無効化] をクリックします。
② [プライベートネットワークの設定] にある [Windows ファイアウォールを無効にする（推拠されません）] を選択し、[OK] をクリックします。

Windows 7/Vista の場合

[スタート]→[コントロールパネル]→[システムとセキュリティ（Windows Vista：セキュリティ）で[Windowsファイアウォールの無効化]を選択します。「無効（推奨されません）」を選択し、[OK]をクリックします。

⑦セキュリティソフトをご使用の場合は、ご使用のセキュリティソフトの説明書をお読みになり、ファイアウォール機能をいったん停止してください。

Appendix 付銀箱 WDC-433DU21IBK

ドライバのアンインストール方法

本製品を正しく認識しない場合は、いったん本製品のドライバをアンインストールしてから、再度インストールしてください。

1 ご使用のパソコンでプログラムのアンインストール画面を表示します。

●Windows 8.1/8の場合

① スタート画面で右クリックし、画面下の「すべてのアプリ」をクリックします。
②「Windowsシステムツール」にある [コントロールパネル] をクリックします。
③「プログラム」にある [プログラムのアンインストール] をクリックします。※すべての項目が表示されている場合は、[プログラムと機能]をクリックします。

●Windows 7/Vistaの場合

① [スタート] → [コントロールパネル] の順にクリックします。
②「プログラム」にある「プログラムのアンインストール」をクリックします。

※すべての項目が表示されている場合は、[プログラムと機能]をクリックします。

2 リストの中から、「ELECOM WDC-433DU2H Driver」を選択し、[アンインストール]をクリックします。

ELECOM WOC 030000 D:\NT ? 选择(默认) (默认) 取消(C) (取消) クリック

※自面はOSによって異なります。

4 以下の画面が表示された場合は、[このドライバーソフトウェアをインストールしない]をクリックします。

ドライブワーク ソソトウェアを確認して示例します。 このドライブワークドライブアをインストールしない（WY） 新規のドライブアは、目視されたドライブワークドライブアが保存するという構築式の Web サイドで確認してください。 このドライブワークドライブアをインストールします。（） 新規のドライブアは、目視されたドライブワークドライブアが展示して注意ください。その機関ベースの構築と装置の内容にドライブアは、コンピューターに配置を処理するため、情報を加入するためを可能性があります。

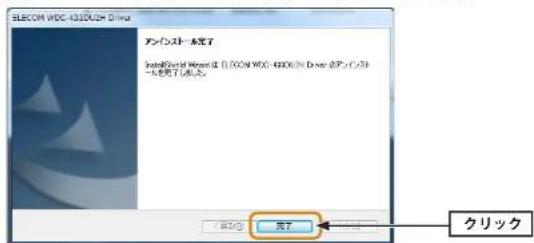

5 完了のメッセージが表示されますので、完了をクリックします。

ELECOM WDC-43302.0= Driver アンパス - 完成了 InstallPartial Word (ELECOM WDC-43302.0= Driver) (ELECOM WDC-43302.0= Driver) 完了 OK(O) 完了 クリック

• これでアンインストールは完了です。

補足事項

Windows のユーザー権限を確認するには

Windowsにログオン中の現在のユーザー権限は、以下の方法で確認することができます。ログオン中のユーザーに管理者権限がない場合は、管理者権限のあるユーザーでログオンするか、現在のユーザーの権限を変更してください。

●Windows 8.1/8の場合

① スタート画面で右クリックし、画面下の [すべてのアプリ] をクリックします。
②「Windowsシステムツール」にある「コントロールパネル」をクリックします。
③ [ユーザー アカウントとファミリーセーフティ] → [ユーザー アカウント] の順でクリックします。
④ 表示された画面の右側にアカウント名と権限が表示されます。

- 権限が「Administrator」になっていることを確認します。

※権限が異なる場合は、アカウントの種類を「Administrator」に変更してください。

●Windows 7/Vistaの場合

① [スタート] → [コントロールパネル] をクリックします。
② [ユーザーアカウントと家族のための安全設定] → [ユーザーアカウント] の順でクリックします。
③ 表示された画面の右側にアカウント名と権限が表示されます。

- 極限が「Administrator」になっていることを確認します。

※権限が異なる場合は、アカウントの種類を「Administrator」に変更してください。

内蔵無線 LAN 機能の状態を確認するには

① 本製品を取り外した状態で、パソコンを起動します。
② Windowsのデスクトップ画面右下にあるタスクバー（タスクトレイ）の[ワイヤレスネットワーク接続] アイコンを確認します。
● アイコンが見当たらない、またはアイコンにメマークが付いている場合は、内蔵無線LANは無効になっています。

例）

Windows Vista

● 下のような状態（×マークが付いていない）の場合は、内蔵無線LAN機能が有効の可能性があります。ご使用のパソコンの説明書をお読みになり無効にしてください。

例）

Windows 8.1/8 Wind

Appendix 付銀編

基本仕様

インターフェイス USB2.0
規格 IEEE802.11ac (5GHz) / IFE802.11n (2.4GHz&5GHz) / IFE802.11a (5GHz) / IFE802.11g (2.4GHz) / IFE802.11b (2.4GHz)
周波数帯域 2.4GHz 帯:2.412~2.472GHz 5.2GHz号:5.15~5.25GHz 5.3GHz带:5.25~5.35GHz 5.6GHz带:5.47~5.725GHz
チャンネル 2.4GHz : 1~13ch W52:36,40,44,48ch W53:52,56,60,64ch W56:100,104,108,112,116,120,124,128,132,136,140ch
伝送方式 11ac : OFDM 11n : OFDM 11a : OFDM 11g : OFDM 11b : DS-SS
データ転送速度 (理論値)	11ac [80MHz] : 最大433Mbps (送信1受信1) 11n (2.4GHz&3GHz) [40MHz] : 最大150Mbps (送信1受信1) 11a:54/48/36/24/18/12/9/6Mbps 11g:54/48/36/24/18/12/9/6Mbps 11b:11/5.5/2/1Mbps
アクセス方式 インクラストラクチャアドホック
送信出力 10mW/MHz以下
セキュリティ WPA2-PSK (AES) / WPA-PSK (TKIP) / WEP (128/64bit)
設定方式 WPS
環境条件 温度:0~40°C、温度:20~80% (結雑なきこと)
入力電圧 5.0V
消費電流(最大) 500mA / 5V
外形寸法 柜15×実行15×高さ154mm
質量 約14g

●対応機種：以下のOSに対応したWindowsマシンおよびMac

Windows 8.1/8 (32/64bit)、Windows 7 SP1～(32/64bit)、

Windows Vista SP2\~ (32bit)

Mac OS 10.9/10.8/10.7/10.6

IEEE802.11ac/n/a/g/b準拠 無液LANアダプタ WDC-433DU2HBK

Windows版ユーザーズマニュアル

発行 ニレコム株式会社 2014年3月14日 第1版
