使用説明書 CF-VEB531U PANASONIC

/ Порт-реплікатор / ポートリプリケーター

日本語	取扱説明書
保証書付き(日本国内向け)取扱説明書をよくお読みのうえ、正しく安全にお使いください。ご使用前に「安全上のご注意」(32 ページ)を必ずお読みください。	安全上のご注意......32各部の名前と働き......34取り付け / 取り外し......35仕様......37保証とアフターサービス......37

保証書は「お買い上げ日・販売店名」などの記入を確かめ、取扱説明書とともに大切に保管してください。

Interface Cable

ヨーロッパ連合以外の国の廃棄処分に関する情報

この記号はヨーロッパ連合内でのみ有効です。

本製品を廃棄したい場合は、日本国内の法律等に従って廃棄処理をしてください。

36-J-1

このたびは、パナソニック製品をお買い上げいただき、まことにありがとうございます。本機はパナソニック製パソコン CF-53 シリーズ専用のポートリプリケーターです。本機にいろいろな周辺機器を接続しておけば、パソコンを持ち運ぶとき、ケーブルを何本も接続したり外したりする必要がなくなります。

*1 他の製品にはお使いいただけません。

● 付属品

取扱説明書 （ 本書...）.... 1

お知らせ

●本書では、工場出荷状態の設定での手順で説明しています。設定によっては、手順が異なることがあります。

：パソコンに保存されている画面で見るマニュアルを意味します。

Microsoft ^® とそのロゴ、Windows ^® は、米国 Microsoft Corporation の米国及びその他の国における登録商標です。

HDMI、HDMI ロゴ、および High-Definition Multimedia Interface は、HDMI Licensing LLC の商標または、登録商標です。

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをしてください。

VCCI-B

2-J-2

人への危害、財産への損害を防止するため、必ずお守りいただくことを説明しています。

■誤った使い方をしたときに生じる危害や損害の程度を区分して説明しています。

警告

「死亡や重傷を負うおそれがある内容」です。

注意

「傷害を負うことや、財産の損害が発生するおそれがある内容」です。

■お守りいただく内容を次の図記号で説明しています。

してはいけない内容です。

実行しなければならない内容です。

警告

異常・故障時には直ちに使用をやめる

異常が起きたらすぐに電源プラグを抜き、パソコン本体を取り外す

・破損した
・内部に異物が入った
・煙が出ている
・異臭がする
・異常に熱い

そのまま使用すると、火災・感電の原因になります。

・すぐに電源プラグを抜き、パソコン本体を取り外してください。その後、販売店に修理についてご相談ください。

雷が鳴り始めたら、本機やケーブルに触れない

感電の原因になります。

接触禁止

本機の上に水などの液体が入った容器や金属物を置かない

禁止

水などの液体がこぼれたり、クリップ、コインなどの異物が中に入ったりすると、火災・感電の原因になります。

- 内部に異物が入った場合は、すぐに電源プラグを抜き、本体を本機から取り外してください。その後、販売店にご相談ください。

注意

不安定な場所に置かない

禁止

バランスがくずれて倒れたり、落下したりして、けがの原因になることがあります。

水、湿気、湯気、ほこり、油煙などの多い場所に置かない

禁止

火災・感電の原因になることがあります。

高温の場所に長時間放置しない

禁止

火のそばや炎天下など極端に高温になる場所に放置すると、キャビネットが変形したり、内部の部品が故障または劣化したりすることがあります。このような状態のまま使用すると、ショートや絶縁不良などにより火災・感電につながることがあります。

必ず指定の AC アダプターを使用する

指定（本機と接続するパソコン本体に付属および指定の別売り商品）以外の AC アダプターを使用すると、火災の原因になることがあります。

LAN コネクターに電話回線や指定以外のネットワークを接続しない

禁止

LAN コネクターに以下のようなネットワークや回線を接続すると、火災・感電の原因になることがあります。

- 1000BASE-T、 100BASE-TX、 10BASE-T 以外のネットワーク

- 電話回線（IP 電話、一般電話回線、内線電話回線（構内交換機）、デジタル公衆電話 など）

• 高温環境で継続的に使用すると製品寿命が短くなります。このような環境での使用は避けてください。
  高温環境・低温環境で使用する場合、周辺機器の一部は正常に動作しない場合があります。周辺機器の使用環境条件を確認してください。

各部の名前と働き

ポートリプリケーターに接続した周辺機器の機能は、パソコンに直接接続した場合と同じです。（パソコン付属の『取扱説明書 基本ガイド』の「各部の名称と働き」もご覧ください。）

お願い

ポートリプリケーターのコネクター部には触らないでください。

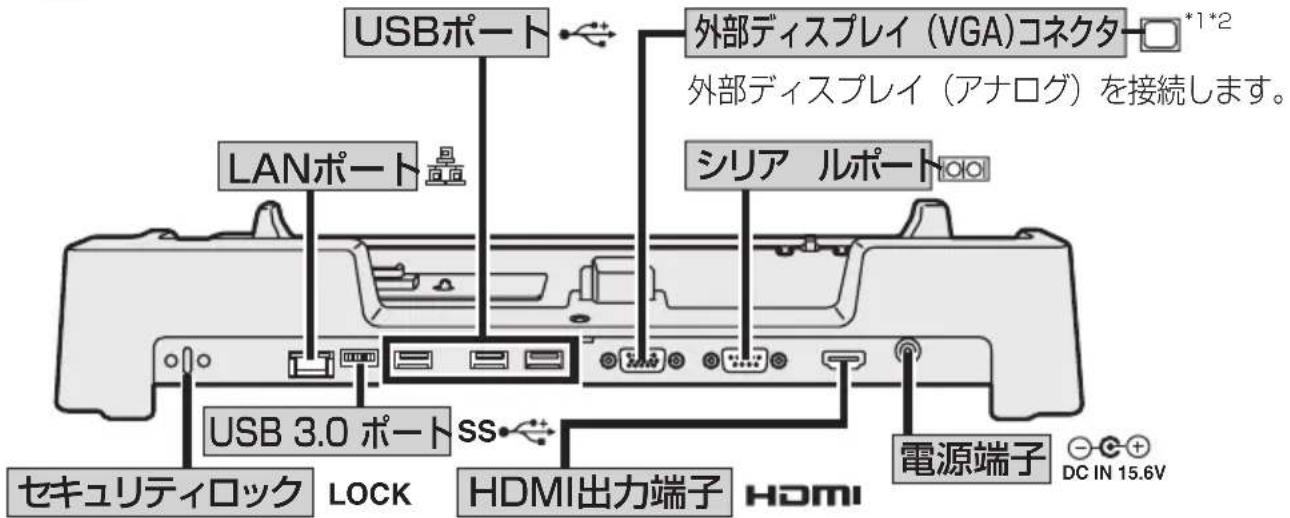

● 背面

Kensington社製のセキュリティケーブルを接続ことができます。詳しくは、ケーブルに付属の取扱説明書をご覧ください。

HDMI対応ディスプレイ（テレビや液晶ディスプレイ）を接続します。外部ディスプレイ（アナログ）は接続できません。ディスプレイの最大の解像度等は、接続したデバイスの仕様によって異なります。 詳しくは、接続したデバイスの仕様をご覧ください。

*1 外部ディスプレイ（アナログ）と HDMI 対応ディスプレイを同時に接続した場合の画面の切り替えについては、『操作マニュアル』「外部ディスプレイ」をご覧ください。
*2 ポートリプリケーター接続時は、パソコン本体の外部ディスプレイ(VGA)コネクターは使用できません。

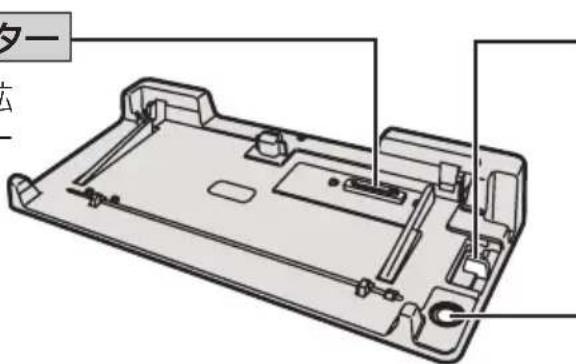

● 前面

拡張バスコネクター

パソコン底面の拡張バスコネクターと接続します。

パソコンを外すにはレバーを後方へしっかりとスライドさせてください。

電源スイッチ

パソコンの電源スイッチと同じ働きをします。

お願い

パソコンの電源がオンのときや、スリープ ^*1 または休止状態のときは行わないでください。

*1 Windows XP: スタンバイ

取り付け

1 パソコンの電源をオフにし、パソコンからすべてのケーブルを外してすべてのコネクターカバーを閉じる。

2 ポートリブリケーターの電源端子に、AC アダプター（パソコンに付属または別売り品）を接続し、電源コードのプラグを電源コンセントに接続する。

- AC アダプターおよび電源コードの取り扱いについては、パソコンの『取扱説明書 基本ガイド』をご覧ください。

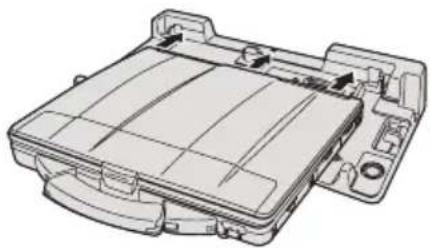

3 パソコンの背面とポートリプリケーターの後部を合わせ、ポートリプリケーターの上にゆっくりとパソコンを置いて、拡張バスコネクターに接続させる。

• パソコンに電源コードや他のケーブルを接続した状態で、パソコンとポートリプリケーターを接続しないでください。
• ポートリプリケーターとパソコンの間に異物が入らないようにしてください。ポートリプリケーターおよびパソコンの故障の原因になります。

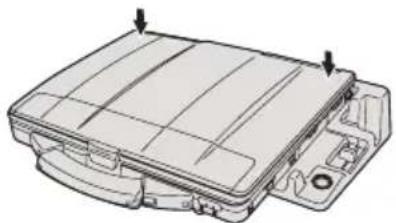

4 パソコン底面の拡張バスコネクターと、ポートリプリケーターの拡張バスコネクターがしっかりと接続するように、パソコンを押してセットする。

• パソコンをポートリプリケーターに取り付けている間は、
• ポートリプリケーターを移動させないでください。
• ディスプレイを 180°以上開けたり、必要以上の力を加えたりしないでください。
• バッテリーパックやハードディスクドライブの取り外しはできません。
• パソコンをポートリプリケーターに取り付けている間に動作不良が起きた場合は、パソコンをいったん取り外し、パソコンの動作を確認してください。パソコンが正常に動作した場合はポートリプリケーターの不良が考えられます。販売店にご相談ください。

取り外し

1 パソコンの電源をオフにし、ディスプレイを閉じる。

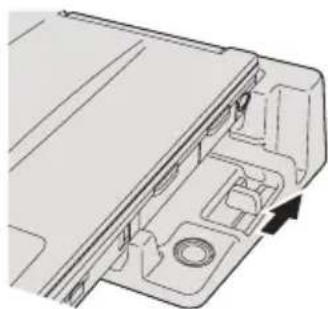

2 レバーを後方へしっかりとスライドする。 パソコンのコネクターがポートリプリケーターの拡張バスコネクターから外れます。

• レバーをスライドさせた後、急に離さないでください。レバーが再びロックされることがあります。
• レバーをスライドするときは、パソコンを上から押さないでください。パソコンの故障の原因になります。

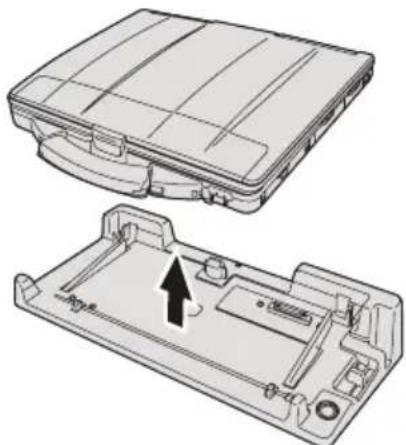

3 パソコンを持ち上げて、ポートリプリケーターから外す。

項目 内容
入力電源 DC 15.6 V(指定の AC アダプター以外は使用しないでください。(品番:CF-AA5713A))
拡張バスコネクター 100 ピン
USB ポード	USB 2.0 x 3 / USB 3.0 x 1
LAN ポート RJ-45 x 1
HDMI 出力端子*2	HDMI x 1(HDMI 準拠の周辺機器を使用のこと)
外部ディスプレイ(VGA)コネクター	アナログ VGA ミニ D-sub 15 ピン
シリアルポート D-sub 9 ピン
外形寸法(幅 × 高さ × 奥行き)	約 400 mm × 67 mm × 215 mm
質量 約 1.5	kg

*1 すべての USB 周辺機器および HDMI 周辺機器の動作を保証するものではありません。
*2 HDMI 対応のディスプレイを接続した場合、出力可能な最大解像度などのスペックは、接続機器の仕様により異なります。詳しくは接続機器の仕様をご覧ください。

保証とアフターサービス

パソコン本体の『取扱説明書 基本ガイド』をご覧ください。

Panasonic Corporation

パナソニック株式会社 IT プロダクツビジネスユニット

〒 570-0021 大阪府守口市八雲東町一丁目 10 番 12 号

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った使用状態で保証期間内に故障した場合には、無料修理をさせていただきます。

（イ）無料修理をご依頼になる場合には、商品に取扱説明書から切り離した本書を添えていただきお買い上げの販売店にお申しつけください。
(ロ) お買い上げの販売店に無料修理をご依頼にならない場合には、お近くの修理ご相談窓口にご連絡ください。

1. ご転居の場合の修理ご依頼先等は、お買い上げの販売店またはお近くの修理ご相談窓口にご相談ください。

2. ご贈答品等で本保証書に記入の販売店で無料修理をお受けになれない場合には、お近くの修理ご相談窓口へご連絡ください。

3. 保証期間内でも次の場合には原則として有料にさせていただきます。

(イ) 使用上の誤り及び不当な修理や改造による故障及び損傷
(口)お買い上げ後の取付場所の移設、輸送、落下などによる故障及び損傷
(八) 火災、地震、水害、落雷、その他天災地変及び公害、塩害、ガス害（硫化ガスなど）、異常電圧、指定外の使用電源（電圧、周波数）などによる故障及び損傷

(二) 車両、船舶等に搭載された場合に生ずる故障及び損傷
(ホ) 本書のご添付がない場合
(へ) 本書にお買い上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句を書き換えられた場合
（ト）持込修理の対象商品を直接修理窓口へ送付した場合の送料等はお客様の負担となります。また、出張修理を行った場合には、出張料はお客様の負担となります。

1. 本書は日本国内においてのみ有効です。
2. 本書は再発行いたしませんので大切に保管してください。
3. お近くのご相談窓口はパソコン本体の取扱説明書の「保証とアフターサービス」をご参照ください。

修理メモ
