CF-VEB531U - Computerzubehör PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Port-Replikator
Marke	Panasonic
Modell	CF-VEB531U
Abmessungen (L x H x T)	Ca. 400 mm x 67 mm x 215 mm
Gewicht	Ca. 1,5 kg
Stromversorgung	15,6 V DC (Netzadapter CF-AA5713A erforderlich)
Erweiterungsbus-Anschluss	100-polig
USB-Anschlüsse	3 x USB 2.0, 1 x USB 3.0
LAN-Anschluss	RJ-45 × 1 (1000BASE-T/100BASE-TX/10BASE-T)
HDMI-Anschluss	HDMI × 1 (HDMI-Standard, digitaler Bildschirm)
VGA-Anschluss	Mini-D-Sub 15-polig, Buchse (analoge Schnittstelle)
Serielle Schnittstelle	D-Sub 9-polig, Stecker
Sicherheit	Kensington-Sicherheitsschloss (LOCK)
Hauptfunktionen	Alle Peripheriegeräte auf einmal an den Laptop anschließen; vermeidet das mehrfache Anschließen/Trennen von Kabeln bei jedem Transport
Kompatibilität	Panasonic CF-53*1 Laptop-Serie (nur)
Pflege und Reinigung	Keine Flüssigkeiten verwenden; bei Bedarf mit einem trockenen Tuch abwischen; Staub und Feuchtigkeit vermeiden
Gebrauchshinweise	Nicht im Standby- oder Ruhezustand anschließen/trennen; nur den angegebenen Adapter verwenden; nicht Wasser, Hitze oder Metallgegenständen aussetzen
Umweltinformationen	Nicht mit dem Hausmüll entsorgen – Recycling über Sammelstellen (WEEE-konform)
Reparierbarkeit	Bei Fehlfunktion wenden Sie sich an den technischen Support von Panasonic

Häufig gestellte Fragen - CF-VEB531U PANASONIC

Was ist der Hauptzweck des Panasonic CF-VEB531U?

Der CF-VEB531U ist ein Port-Replikator (Dockingstation), der es ermöglicht, alle Ihre Peripheriegeräte (Bildschirm, Tastatur, Maus, Netzwerk usw.) mit einem Panasonic CF-53*1 Laptop in einem einzigen Vorgang zu verbinden, wodurch das mehrmalige Anschließen und Trennen von Kabeln bei jedem Transport vermieden wird.

Mit welchen Computern ist der CF-VEB531U kompatibel?

Er ist ausschließlich mit der Panasonic CF-53*1 Laptop-Serie kompatibel. Er funktioniert nicht mit anderen Modellen.

Wie schließe ich den Computer richtig an den Port-Replikator an?

1. Schalten Sie den Computer aus und trennen Sie alle Kabel. 2. Schließen Sie den angegebenen Netzadapter (CF-AA5713A) an den Replikator und eine Steckdose an. 3. Schieben Sie den Computer auf den Replikator, richten Sie die Anschlüsse aus, und senken Sie ihn vorsichtig ab, um den Erweiterungsbus-Stecker zu verbinden. 4. Drücken Sie fest, um die Verbindung zu sichern. Schließen Sie den Computer niemals unter Spannung oder im Standby an.

Wie trenne ich den Computer vom Port-Replikator?

Schalten Sie den Computer aus und schließen Sie den Bildschirm. Schieben Sie den Hebel ganz nach hinten, um den Stecker zu entriegeln, und heben Sie dann den Computer an. Lassen Sie den Hebel nicht abrupt los und drücken Sie während des Vorgangs nicht auf den Computer.

Kann der Computer beim Anschließen eingeschaltet oder im Standby sein?

Nein. Schließen Sie den Port-Replikator nicht an oder trennen Sie ihn nicht, wenn der Computer eingeschaltet ist, sich im Standby oder Ruhezustand befindet. Dies könnte den Computer oder den Replikator beschädigen.

Welche Anschlüsse sind am CF-VEB531U verfügbar?

Er verfügt über: 3 USB 2.0 Anschlüsse, 1 USB 3.0 Anschluss, 1 HDMI Anschluss (digitaler Bildschirm), 1 VGA Anschluss (analoger Bildschirm), 1 seriellen Anschluss (D-Sub 9-polig, Stecker) und 1 RJ-45 LAN Anschluss (10/100/1000BASE-T).

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie nur den angegebenen Netzadapter (CF-AA5713A). Legen Sie keine Metallgegenstände oder Flüssigkeiten auf das Produkt. Bei Rauch, Geruch oder Überhitzung sofort abklemmen und technischen Support kontaktieren. Schließen Sie keine Telefonleitung an den LAN-Anschluss an. Vermeiden Sie Feuchtigkeit, Staub und hohe Temperaturen.

Kann man ein langes HDMI- oder VGA-Kabel mit dem Replikator verwenden?

Die Verwendung eines Schnittstellenkabels länger als 3 Meter wird nicht empfohlen. Darüber hinaus kann die Signalqualität abnehmen oder der Betrieb instabil werden.

Was tun, wenn der Port-Replikator nicht mehr funktioniert?

Trennen Sie den Computer und den Netzadapter. Testen Sie den Computer allein: Wenn er normal funktioniert, liegt das Problem wahrscheinlich am Replikator. Wenden Sie sich dann an den Panasonic Technischen Support für eine Reparatur.

Wie entsorge ich den CF-VEB531U am Ende seiner Lebensdauer?

Entsorgen Sie es nicht mit dem Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer zugelassenen Sammelstelle zum Recycling ab. Sie können es auch bei Ihrem Händler abgeben, wenn Sie ein gleichwertiges Produkt kaufen.

BEDIENUNGSANLEITUNG CF-VEB531U PANASONIC

DEUTSCH	BEDIENUNGSANLEITUNG
	Vorsichtsmaßnahmen 14Namen und Funktionen der Komponenten 15Anschließen/Entfernen 16Technische Daten 18

Verwendete Schnittstellenkabel sollten eine Länge von 3 Metern möglichst nicht überschreiten. 11-G-1

Cable d'interface

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

36-G-1

FRANÇAIS

Konformitätserklärung (DoC)

"Hiermit erklärt Panasonic, dass sich dieser Portreplikator mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinien des Europäischen Rates in Übereinstimmung befindet."

Autorisierte Vertretung:

Wir freuen uns darüber, daß Sie sich zum Kauf eines Portreplikator für das Panasonic Notebook CF-53 entschieden haben ^*1 .

Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator ist es nicht erforderlich, beim Mitnehmen des Computers jedesmal eine Vielzahl von Kabeln anzuschließen bzw. abzuziehen.

*1 Dieser Portreplikator kann nicht mit anderen Modellen verwendet werden.

Lieferumfang

Bedienungsanleitung (dieses Handbuch) 1

HINWEIS

• Diese Anleitung erläutert das Verfahren für die Standardeinstellungen. Das Verfahren kann je nach den Einstellungen verschieden sein.
  ● Verweist auf das Online-Handbuch des Computers.

Microsoft ^® und Windows ^® sind eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.

Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und/oder anderen Ländern.

- Stellen Sie keine Behälter mit Flüssigkeit oder Metallobjekte auf diesem Produkt ab

Falls Wasser oder sonstige Flüssigkeiten, Büroklammern, Münzen oder Fremdkörper in dieses Produkt geraten, besteht Brand- und Stromschlaggefahr.

- Wenn Fremdkörper hineingelangen sollten, entfernen Sie den Netzstecker sofort und entfernen Sie dieses Produkt von dem Gerät. Wenden Sie sich anschließend an den technischen Kundendienst.

- Bei Auftreten einer Fehlfunktion oder Störung unmittelbar den Betrieb einstellen

Entfernen Sie beim Auftreten einer Fehlfunktion unverzüglich den Netzstecker von trennen Sie die Verbindung zwischen dem Gerät und diesem Produkt

• Dieses Produkt ist beschädigt
- Innerhalb des Produkts befindet sich ein Fremdobjekt
- Rauchentwicklung
• Ungewöhnlicher Geruch
• Außergewöhnlich heiß

Bei Weiterverwendung dieses Produkts unter den oben aufgeführten Bedingungen besteht Brand- oder Stromschlaggefahr.

- Entfernen Sie beim Auftreten einer Fehlfunktion unverzüglich den Netzstecker von trennen Sie die Verbindung zwischen dem Gerät und diesem Produkt. Bitte wenden Sie sich anschließend zur Reparatur an den technischen Kundendienst.

- Verwenden Sie nur das angegebene Netzteil für dieses Produkt

Die Verwendung eines anderen Netzteils als des mitgelieferten (im Lieferumfang des Gerätes enthalten oder als Sonderzubehör erhältlich) kann zu einem Brand führen.

• Berühren Sie bei Gewittern weder das Produkt noch daran angeschlossene Kabel Es besteht Stromschlaggefahr.
• Stellen Sie dieses Produkt nicht auf instabilen Oberfl ächen ab

Wenn dieses Produkt aus dem Gleichgewicht gerät, kann es umkippen oder herunterfallen, was zu Verletzungen führen kann.

- Schliessen Sie niemals Telefonkabel oder von unseren Empfehlungen abweichende Netzwerkkabel an den LAN-Anschluss an

Falls Sie den LAN-Anschluss mit einem anderen Netzwerk (wie mit den nachstehend aufgeführten) verbinden, besteht Brand- und Stromschlaggefahr.

• Von 1000BASE-T, 100BASE-TX oder 10BASE-T abweichende Netzwerke

• Telefonleitungen (IP-Telefon (Internet Protocol-Telefon), Telefonkabel, interne Telefonleitungen (Telefonanlagen), öffentliche Digitaltelefone, usw.)

• Bringen Sie dieses Produkt nicht in die Umgebung von Wasser, Feuchtigkeit, Dampf, Staub, öligen Dämpfen usw
  Dies kann zu Bränden oder elektrischen Schlägen führen.

• Bewahren Sie dieses Produkt nicht für längere Zeit in Umgebungen mit hohen Temperaturen auf

Durch Aufbewahren dieses Produkts an Orten mit extrem hohen Temperaturen, z. B. in der Nähe von Feuer oder durch direkte Sonneneinstrahlung, kann das Gehäuse verformt und können Schäden an den internen Bauteilen verursacht werden. Durch längeren Einsatz unter solchen Bedingungen kann es zu Kurzschlüssen oder defekten Isolierungen kommen, die wiederum zu Bränden oder elektrischen Schlägen führen können.

• Wenn Sie das Produkt kontinuierlich in Umgebungen mit hohen Temperaturen verwenden, kann sich die Lebensdauer des Produkts vermindern. Vermeiden Sie den Gebrauch in solchen Umgebungen.
• Bei der Verwendung in Umgebungen mit hohen oder niedrigen Temperaturen funktionieren einige Peripheriegeräte möglicherweise nicht korrekt. Überprüfen Sie die Betriebsbedingungen der Peripheriegeräte.

Namen und Funktionen der Komponenten

Mit dem Portreplikator können Ihre Peripheriegeräte genau so arbeiten, als wären sie direkt mit dem Computer verbunden. (Siehe „Beschreibung der Teile“ in der Ihrem Computer beiliegenden „Bedienungsanleitung“.)

VORSICHT

Berühren Sie den Stecker, die Pins oder die terminals des Portreplikator nicht.

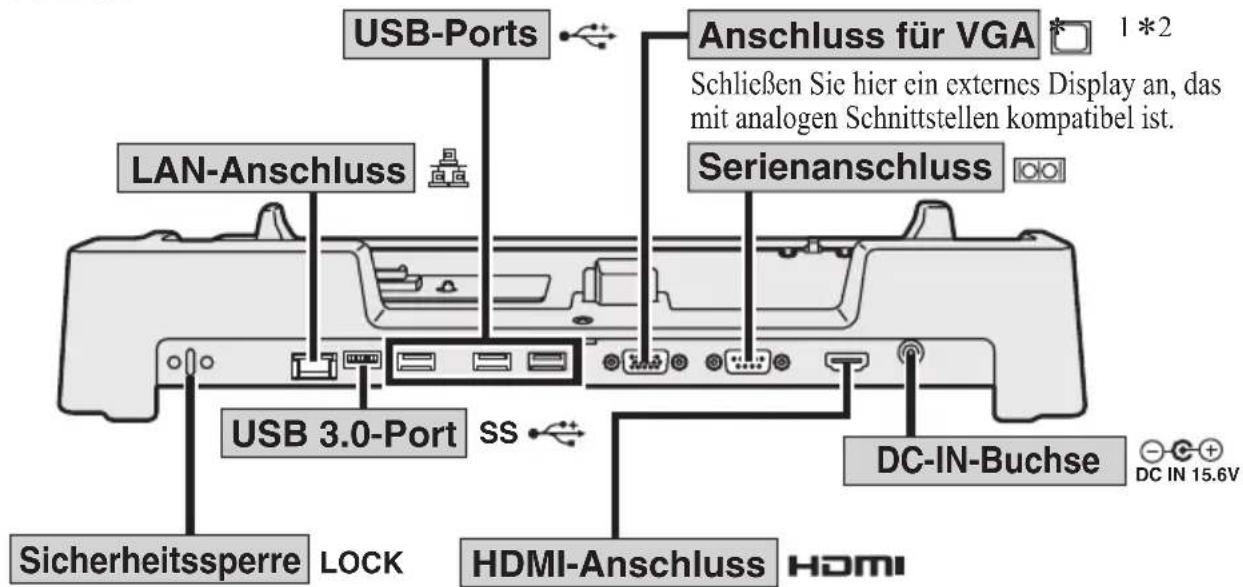

● Hinten

Hier kann ein Kensington-Kabel angeschlossen werden. Weitere Informationen finden Sie in der mit dem Kabel mit gelieferten Anleitung.

Anschluss für ein mit dem HDMI-Standard kompatibles digitales Display. Nicht mit einer Analoganzeige kompatibel. Die Display-Spezifikationen für die maximal mögliche Auflösung usw. können je nach den Spezifikationen des angeschlossenen Geräts unterschiedlich sein. Details finden Sie in den Spezifikationen des angeschlossenen Geräts.

*1 Einzelheiten zum Umschalten des Displays bei gleichzeitigem Anschluss eines mit einer analogen Schnittstelle kompatiblen externen Displays und eines mit HDMI-Anschluss kompatiblen externen Displays fi nden Sie im Abschnitt 📄 Reference manual „External Display“.

*2 Beim Anschluss des Portreplikators kann der VGA-Port des Computers nicht genutzt werden.

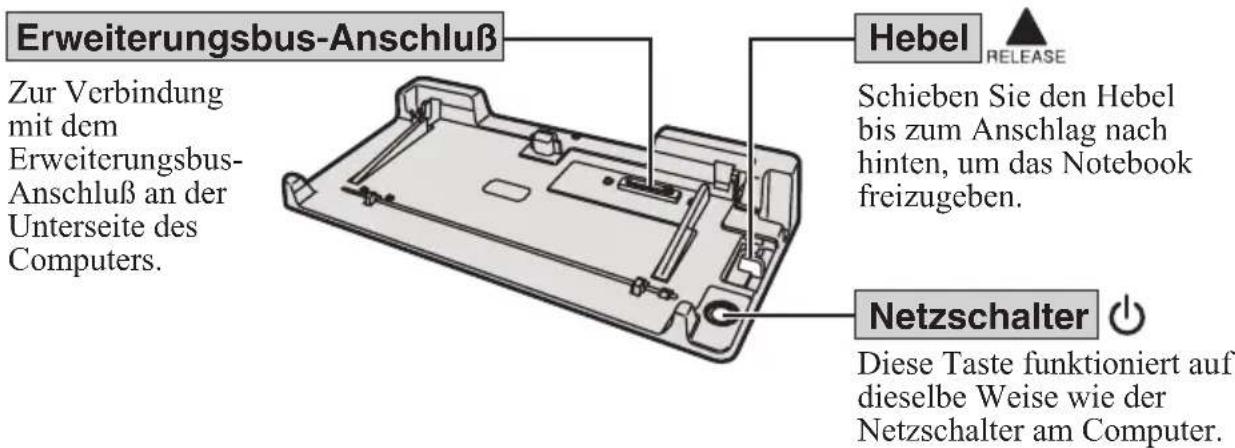

Front

VORSICHT

Verbinden oder trennen Sie den Portreplikator nicht, während der Computer eingeschaltet, im Modus energie sparen ^*1 oder im Ruhezustand ist.

*1 Windows XP: standby

Anschließen

1 Schalten Sie den Computer aus und trennen Sie alle Kabel vom Computer, und schließen Sie alle Anschlussabdeckungen.

2 Schließen Sie das Netzteil, das mit dem Computer mitgeliefert wurde, an den Portreplikator an und stecken Sie den Stecker des Netzteils in die Steck-dose.

- Siehe die „Bedienungsanleitung“ des Computers zu Informationen zum richtigen Umgang mit dem Netzteil und dem Netzkabel

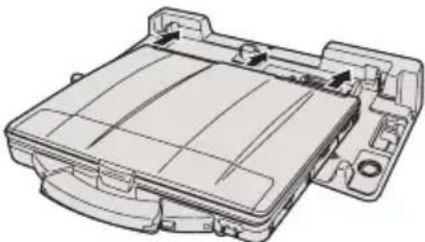

3 Schieben Sie den Computer auf Ihren Portreplikator, richten Sie die Rückseite des Computers auf die Hinten des Portreplikators aus, und setzen Sie den Computer dann vorsichtig auf den Erweiterungsbusanschluss.

• Schließen Sie den Computer nicht an einen Portreplikator an, während der Computer an ein Netzteil oder andere Kabel angeschlossen ist.
• Versuchen Sie auf keinen Fall, die Anschlüsse herzustellen, wenn die Abdeckung geschlossen ist oder sich irgendein Gegenstand zwischen Computer und Portreplikator befindet. Anderenfalls können die Unterseite des Computers und der Portreplikator beschädigt werden.

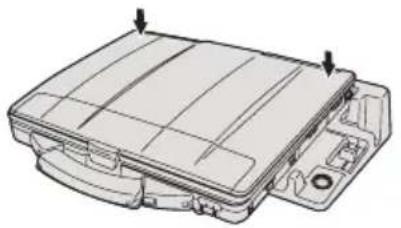

4 Schieben Sie den Computer fest auf den Portreplikator. Der Erweiterungsbus-Anschluß unten am Computer wird dadurch mit dem Anschluß am Portreplikator verbunden.

- Beim Anschließen des Computers an der Portreplikator:

- Versuchen Sie auf keinen Fall, den Portreplikator zu bewegen.

- Öffnen Sie das Display nicht mehr als erforderlich (180° oder mehr).

- Es ist nicht möglich, das Akkupack und das Festplattenlaufwerk herauszunehmen.

- Wenn während der Verbindung mit dem Portreplikator eine Störung des Computers auftritt, trennen Sie den Portreplikator und prüfen Sie, ob der Computer nun normal arbeitet. Wenn der Computer normal arbeitet, liegt möglicherweise eine Fehlfunktion des Portreplikator vor. Wenden Sie sich an den zuständigen technischen Kundendienst.

Entfernen

1 Schalten Sie den Computer aus und schließen Sie das Display.

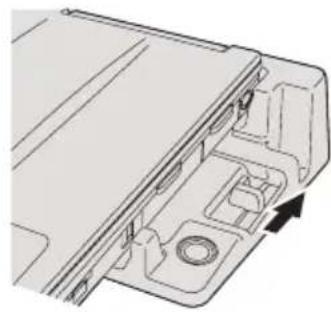

2 Schieben Sie den Hebel bis zum Anschlag nach hinten. Erweiterungsbus-Anschluß des Computers wird vom Anschluß des Portreplikators getrennt.

• Lassen Sie den Hebel nicht plötzlich los, nachdem Sie ihn verschoben haben. Er könnte sich nämlich wieder festsetzen.
• Verschieben Sie den Hebel nicht, während Sie den Computer nach unten drücken. Andernfalls könnte der Computer beschädigt werden.

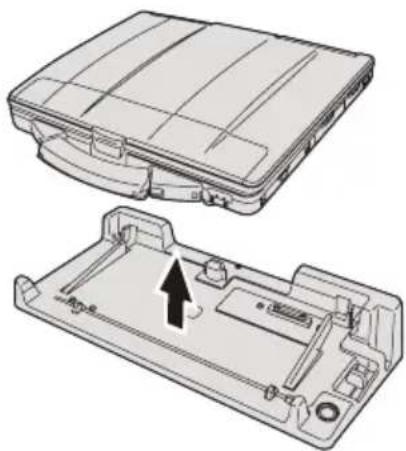

3 Heben Sie den Computer vom Portreplikator ab.

Gegenstand Beschreibung
Stromversorgung Eingang	15,6 V Gleichstrom [Verwenden Sie ausschließlich den vorgeschriebenen Netzadapter (CF-AA5713A)].
Erweiterungsbus-Anschluß 100-polig
USB-Ports*1	USB 2.0 × 3 / USB 3.0 × 1
LAN-Anschluss RJ-45 × 1
HDMI-Anschluss*1*2	HDMI × 1Ausschließlich zur Verwendung mit dem HDMI-Standard
Anschluss für VGA 15-polige M	Mini-D-Sub-Buchse (Analogei Schnittstelle)
Serienanschluss 9-polige D-Sub-Stecker
Abmessungen (B × H × T) Ca.	400 mm × 67 mm × 215 mm
Gewicht Ca. 1.5 kg

*1 Es kann nicht für die Funktion aller USB- und HDMI- kompatiblen Peripheriegeräte garantiert werden.

*2 Beim Anschließen des HDMI-kompatiblen Displays sind Spezifikationen wie die maximale verfügbare Auflösung unterschiedlich, da sie von den Spezifikationen der angeschlossenen Geräte abhängen.

Einzelheiten entnehmen Sie bitte den Spezifikationen der angeschlossenen Geräte.
