| Produkttyp | Port-Replikator für Panasonic CF-53*1 Laptop-Serie |
| Abmessungen (B x H x T) | Ca. 400 mm x 67 mm x 215 mm |
| Gewicht | Ca. 1,5 kg |
| Stromversorgung | 15,6 V DC (Netzteil CF-AA5713A erforderlich) |
| Erweiterungsbusanschluss | 100-polig |
| USB-Anschlüsse | 3 USB 2.0-Anschlüsse + 1 USB 3.0-Anschluss |
| LAN-Anschluss | RJ-45 × 1 (kompatibel mit 1000BASE-T/100BASE-TX/10BASE-T) |
| HDMI-Anschluss | HDMI × 1 (kompatibel mit Digitalanzeige) |
| VGA-Anschluss | Mini Dsub 15-polig weiblich (analoge Schnittstelle) |
| Serielle Schnittstelle | D-Sub 9-polig männlich |
| Hauptfunktionen | Schneller Anschluss von Peripheriegeräten ohne jedes Mal mehrere Kabel an- und abstecken zu müssen |
| Sicherheitsschloss | Steckplatz für Kensington-Schloss (Diebstahlsicherungskabel) |
| Kompatibilität | Exklusiv für die Panasonic CF-53*1 Laptop-Serie |
| Betriebstemperatur | Extreme heiße oder kalte Umgebungen vermeiden; kann die Lebensdauer verkürzen |
| Pflege und Reinigung | Keine Flüssigkeiten verwenden; mit einem weichen, trockenen Tuch reinigen |
| Sicherheit | Nicht im Standby- oder Ruhezustand des Computers anschließen/trennen; nur das angegebene Netzteil verwenden |
| Ersatzteile und Reparierbarkeit | Bei Fehlfunktion den Panasonic-Techniksupport kontaktieren; keine vom Benutzer reparierbaren Teile |
Häufig gestellte Fragen - CF-VEB531AU PANASONIC
Benutzerfragen zu CF-VEB531AU PANASONIC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Computerzubehör kostenlos im PDF-Format! Finden Sie Ihr Handbuch CF-VEB531AU - PANASONIC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CF-VEB531AU von der Marke PANASONIC.
BEDIENUNGSANLEITUNG CF-VEB531AU PANASONIC
Verwendete Schnittstellenkabel sollten eine Länge von 3 Metern möglichst nicht überschreiten. 11-G-1
Cable d'interface
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)
Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind.
Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.
Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.
Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.
Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.
Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.
36-G-1
FRANÇAIS
Konformitätserklärung (DoC)
“Hiermit erklärt Panasonic, dass sich dieser Portreplikator mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinien des Europäischen Rates in Übereinstimmung befindet.”
Autorisierte Vertretung:
Wir freuen uns darüber, daß Sie sich zum Kauf eines Portreplikator für das Panasonic Notebook CF-53 entschieden haben ^*1 .
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator ist es nicht erforderlich, beim Mitnehmen des Computers jedesmal eine Vielzahl von Kabeln anzuschließen bzw. abzuziehen.
*1 Dieser Portreplikator kann nicht mit anderen Modellen verwendet werden.
Lieferumfang
Bedienungsanleitung (dieses Handbuch) 1
HINWEIS
- Diese Anleitung erläutert das Verfahren für die Standardeinstellungen. Das Verfahren kann je nach den Einstellungen verschieden sein.
● Verweist auf das Online-Handbuch des Computers.
Microsoft ^® und Windows ^® sind eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.
Bei „HDMI“, dem HDMI-Logo und „High-Definition Multimedia Interface“ handelt es sich um Marken bzw. eingetragene Marken von HDMI Licensing LLC in den USA und/oder anderen Ländern.
- Stellen Sie keine Behälter mit Flüssigkeit oder Metallobjekte auf diesem Produkt ab
Falls Wasser oder sonstige Flüssigkeiten, Büroklammern, Münzen oder Fremdkörper in dieses Produkt geraten, besteht Brand- und Stromschlaggefahr.
- Wenn Fremdkörper hineingelangen sollten, entfernen Sie den Netzstecker sofort und entfernen Sie dieses Produkt von dem Gerät. Wenden Sie sich anschließend an den technischen Kundendienst.
- Bei Auftreten einer Fehlfunktion oder Störung unmittelbar den Betrieb einstellen
Entfernen Sie beim Auftreten einer Fehlfunktion unverzüglich den Netzstecker von trennen Sie die Verbindung zwischen dem Gerät und diesem Produkt
• Dieses Produkt ist beschädigt
- Innerhalb des Produkts befindet sich ein Fremdobjekt
- Rauchentwicklung
• Ungewöhnlicher Geruch
• Außergewöhnlich heiß
Bei Weiterverwendung dieses Produkts unter den oben aufgeführten Bedingungen besteht Brand- oder Stromschlaggefahr.
- Entfernen Sie beim Auftreten einer Fehlfunktion unverzüglich den Netzstecker von trennen Sie die Verbindung zwischen dem Gerät und diesem Produkt. Bitte wenden Sie sich anschließend zur Reparatur an den technischen Kundendienst.
- Verwenden Sie nur das angegebene Netzteil für dieses Produkt
Die Verwendung eines anderen Netzteils als des mitgelieferten (im Lieferumfang des Gerätes enthalten oder als Sonderzubehör erhältlich) kann zu einem Brand führen.
- Berühren Sie bei Gewittern weder das Produkt noch daran angeschlossene Kabel Es besteht Stromschlaggefahr.
- Stellen Sie dieses Produkt nicht auf instabilen Oberfl ächen ab
Wenn dieses Produkt aus dem Gleichgewicht gerät, kann es umkippen oder herunterfallen, was zu Verletzungen führen kann.
- Schliessen Sie niemals Telefonkabel oder von unseren Empfehlungen abweichende Netzwerkkabel an den LAN-Anschluss an
Falls Sie den LAN-Anschluss mit einem anderen Netzwerk (wie mit den nachstehend aufgeführten) verbinden, besteht Brand- und Stromschlaggefahr.
- Von 1000BASE-T, 100BASE-TX oder 10BASE-T abweichende Netzwerke
-
Telefonleitungen (IP-Telefon (Internet Protocol-Telefon), Telefonkabel, interne Telefonleitungen (Telefonanlagen), öffentliche Digitaltelefone, usw.)
-
Bringen Sie dieses Produkt nicht in die Umgebung von Wasser, Feuchtigkeit, Dampf, Staub, öligen Dämpfen usw
Dies kann zu Bränden oder elektrischen Schlägen führen. - Bewahren Sie dieses Produkt nicht für längere Zeit in Umgebungen mit hohen Temperaturen auf
Durch Aufbewahren dieses Produkts an Orten mit extrem hohen Temperaturen, z. B. in der Nähe von Feuer oder durch direkte Sonneneinstrahlung, kann das Gehäuse verformt und können Schäden an den internen Bauteilen verursacht werden. Durch längeren Einsatz unter solchen Bedingungen kann es zu Kurzschlüssen oder defekten Isolierungen kommen, die wiederum zu Bränden oder elektrischen Schlägen führen können.
- Wenn Sie das Produkt kontinuierlich in Umgebungen mit hohen Temperaturen verwenden, kann sich die Lebensdauer des Produkts vermindern. Vermeiden Sie den Gebrauch in solchen Umgebungen.
- Bei der Verwendung in Umgebungen mit hohen oder niedrigen Temperaturen funktionieren einige Peripheriegeräte möglicherweise nicht korrekt. Überprüfen Sie die Betriebsbedingungen der Peripheriegeräte.
Namen und Funktionen der Komponenten
Mit dem Portreplikator können Ihre Peripheriegeräte genau so arbeiten, als wären sie direkt mit dem Computer verbunden. (Siehe „Beschreibung der Teile“ in der Ihrem Computer beiliegenden „Bedienungsanleitung“.)
VORSICHT
Berühren Sie den Stecker, die Pins oder die terminals des Portreplikator nicht.

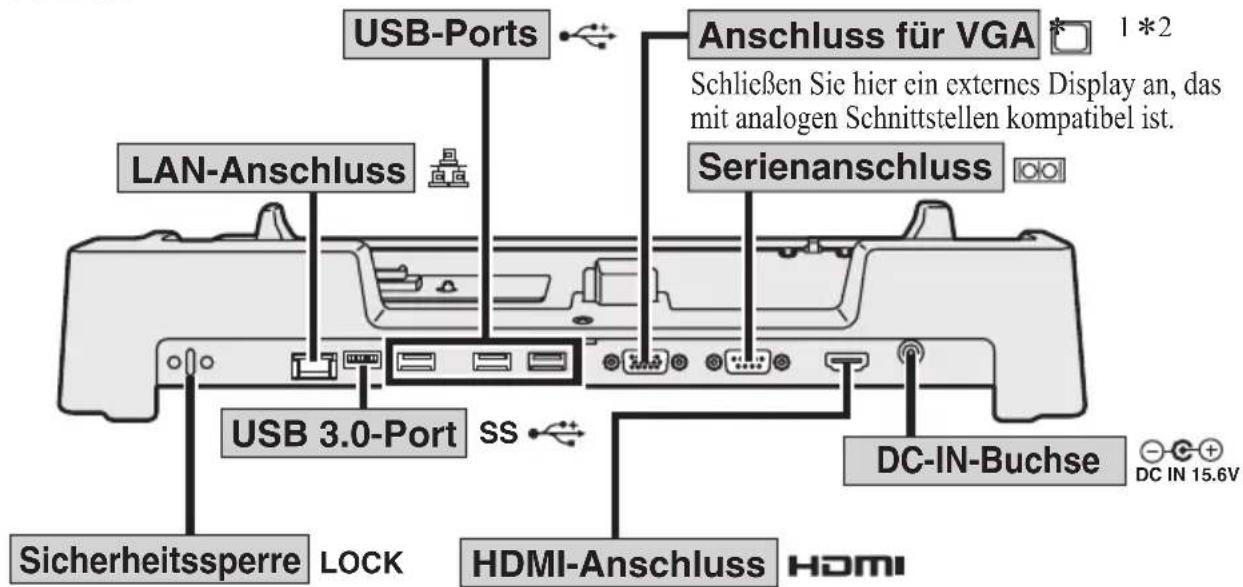

● Hinten
Hier kann ein Kensington-Kabel angeschlossen werden. Weitere Informationen finden Sie in der mit dem Kabel mit gelieferten Anleitung.
Anschluss für ein mit dem HDMI-Standard kompatibles digitales Display. Nicht mit einer Analoganzeige kompatibel. Die Display-Spezifikationen für die maximal mögliche Auflösung usw. können je nach den Spezifikationen des angeschlossenen Geräts unterschiedlich sein. Details finden Sie in den Spezifikationen des angeschlossenen Geräts.
*1 Einzelheiten zum Umschalten des Displays bei gleichzeitigem Anschluss eines mit einer analogen Schnittstelle kompatiblen externen Displays und eines mit HDMI-Anschluss kompatiblen externen Displays fi nden Sie im Abschnitt 📄 Reference manual „External Display“.
*2 Beim Anschluss des Portreplikators kann der VGA-Port des Computers nicht genutzt werden.

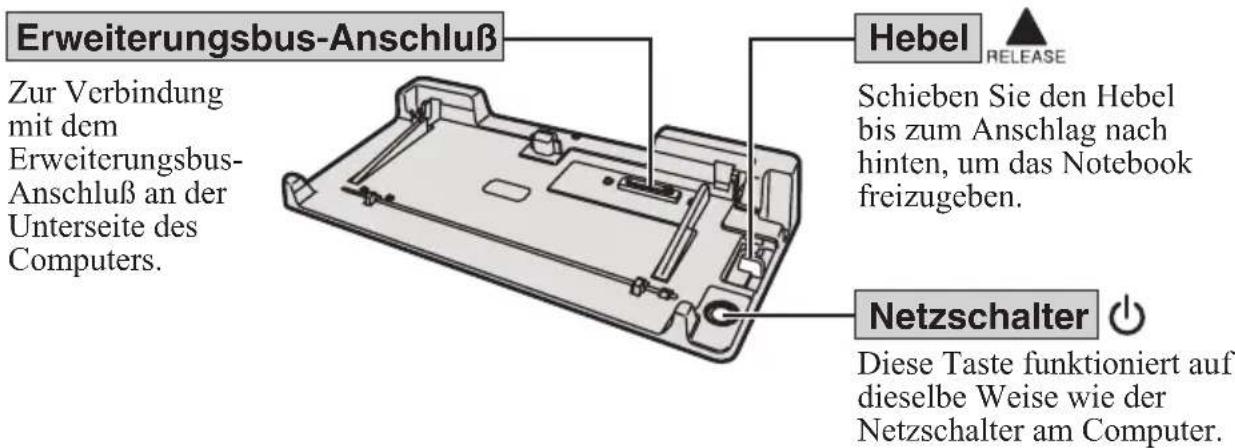

Front
VORSICHT
Verbinden oder trennen Sie den Portreplikator nicht, während der Computer eingeschaltet, im Modus energie sparen ^*1 oder im Ruhezustand ist.
*1 Windows XP: standby
Anschließen
1 Schalten Sie den Computer aus und trennen Sie alle Kabel vom Computer, und schließen Sie alle Anschlussabdeckungen.
2 Schließen Sie das Netzteil, das mit dem Computer mitgeliefert wurde, an den Portreplikator an und stecken Sie den Stecker des Netzteils in die Steck-dose.
- Siehe die „Bedienungsanleitung“ des Computers zu Informationen zum richtigen Umgang mit dem Netzteil und dem Netzkabel

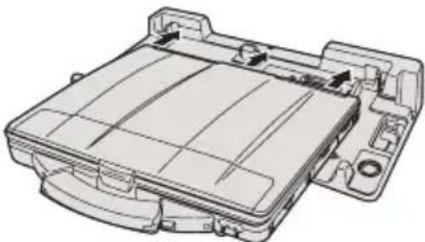

3 Schieben Sie den Computer auf Ihren Portreplikator, richten Sie die Rückseite des Computers auf die Hinten des Portreplikators aus, und setzen Sie den Computer dann vorsichtig auf den Erweiterungsbusanschluss.
- Schließen Sie den Computer nicht an einen Portreplikator an, während der Computer an ein Netzteil oder andere Kabel angeschlossen ist.
- Versuchen Sie auf keinen Fall, die Anschlüsse herzustellen, wenn die Abdeckung geschlossen ist oder sich irgendein Gegenstand zwischen Computer und Portreplikator befindet. Anderenfalls können die Unterseite des Computers und der Portreplikator beschädigt werden.

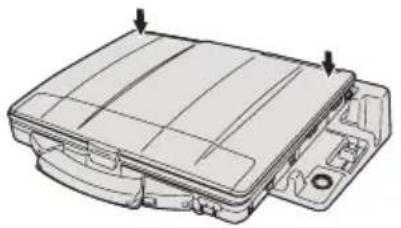

4 Schieben Sie den Computer fest auf den Portreplikator. Der Erweiterungsbus-Anschluß unten am Computer wird dadurch mit dem Anschluß am Portreplikator verbunden.
- Beim Anschließen des Computers an der Portreplikator:
- Versuchen Sie auf keinen Fall, den Portreplikator zu bewegen.
- Öffnen Sie das Display nicht mehr als erforderlich (180° oder mehr).
- Es ist nicht möglich, das Akkupack und das Festplattenlaufwerk herauszunehmen.
- Wenn während der Verbindung mit dem Portreplikator eine Störung des Computers auftritt, trennen Sie den Portreplikator und prüfen Sie, ob der Computer nun normal arbeitet. Wenn der Computer normal arbeitet, liegt möglicherweise eine Fehlfunktion des Portreplikator vor. Wenden Sie sich an den zuständigen technischen Kundendienst.
Entfernen
1 Schalten Sie den Computer aus und schließen Sie das Display.

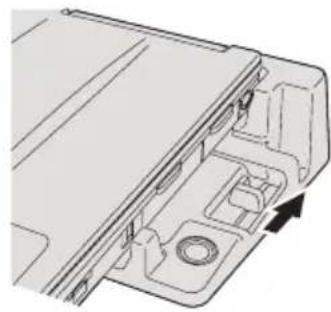

2 Schieben Sie den Hebel bis zum Anschlag nach hinten. Erweiterungsbus-Anschluß des Computers wird vom Anschluß des Portreplikators getrennt.
- Lassen Sie den Hebel nicht plötzlich los, nachdem Sie ihn verschoben haben. Er könnte sich nämlich wieder festsetzen.
- Verschieben Sie den Hebel nicht, während Sie den Computer nach unten drücken. Andernfalls könnte der Computer beschädigt werden.

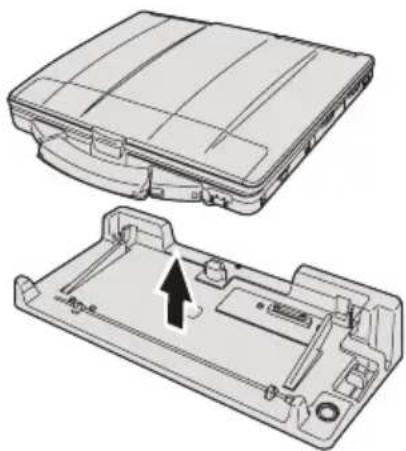

3 Heben Sie den Computer vom Portreplikator ab.
| Gegenstand Beschreibung | |
| Stromversorgung Eingang | 15,6 V Gleichstrom [Verwenden Sie ausschließlich den vorgeschriebenen Netzadapter (CF-AA5713A)]. |
| Erweiterungsbus-Anschluß 100-polig | |
| USB-Ports*1 | USB 2.0 × 3 / USB 3.0 × 1 |
| LAN-Anschluss RJ-45 × 1 | |
| HDMI-Anschluss*1*2 | HDMI × 1Ausschließlich zur Verwendung mit dem HDMI-Standard |
| Anschluss für VGA 15-polige M | Mini-D-Sub-Buchse (Analogei Schnittstelle) |
| Serienanschluss 9-polige D-Sub-Stecker | |
| Abmessungen (B × H × T) Ca. | 400 mm × 67 mm × 215 mm |
| Gewicht Ca. 1.5 kg | |
*1 Es kann nicht für die Funktion aller USB- und HDMI- kompatiblen Peripheriegeräte garantiert werden.
*2 Beim Anschließen des HDMI-kompatiblen Displays sind Spezifikationen wie die maximale verfügbare Auflösung unterschiedlich, da sie von den Spezifikationen der angeschlossenen Geräte abhängen.
Einzelheiten entnehmen Sie bitte den Spezifi kationen der angeschlossenen Geräte.
